2020 TOYOTA PROACE VERSO Bruksanvisningar (in Swedish)

305
Proace verso_sv_Chap08_En-cas-de-panne_ed01-2019

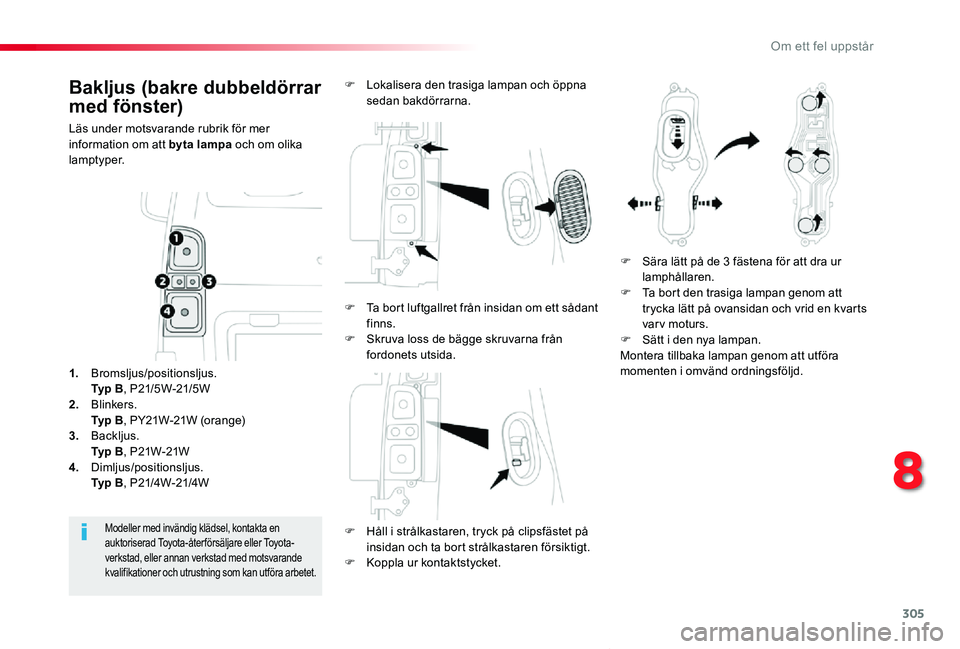

Bakljus (bakre dubbeldörrar
med fönster)
Läs under motsvarande rubrik för mer information om att byta lampa och om olika lamptyper.
F Håll i strålkastaren, tryck på clipsfästet på
insidan och ta bort strålkastaren försiktigt.F Koppla ur kontaktstycket.
Modeller med invändig klädsel, kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning som kan utföra arbetet.
1. Bromsljus/positionsljus. Ty p B, P21/5W-21/5W2. Blinkers. Ty p B, PY21W-21W (orange)3. Backljus. Ty p B, P21W-21W4. Dimljus/positionsljus. Ty p B, P21/4W-21/4W
F Lokalisera den trasiga lampan och öppna sedan bakdörrarna.
F Sära lätt på de 3 fästena för att dra ur lamphållaren.F Ta bort den trasiga lampan genom att trycka lätt på ovansidan och vrid en kvarts var v moturs.F Sätt i den nya lampan.Montera tillbaka lampan genom att utföra momenten i omvänd ordningsföljd.
F Ta bort luftgallret från insidan om ett sådant finns.F Skruva loss de bägge skruvarna från fordonets utsida.
8
Om ett fel uppstår

306
Proace verso_sv_Chap08_En-cas-de-panne_ed01-2019

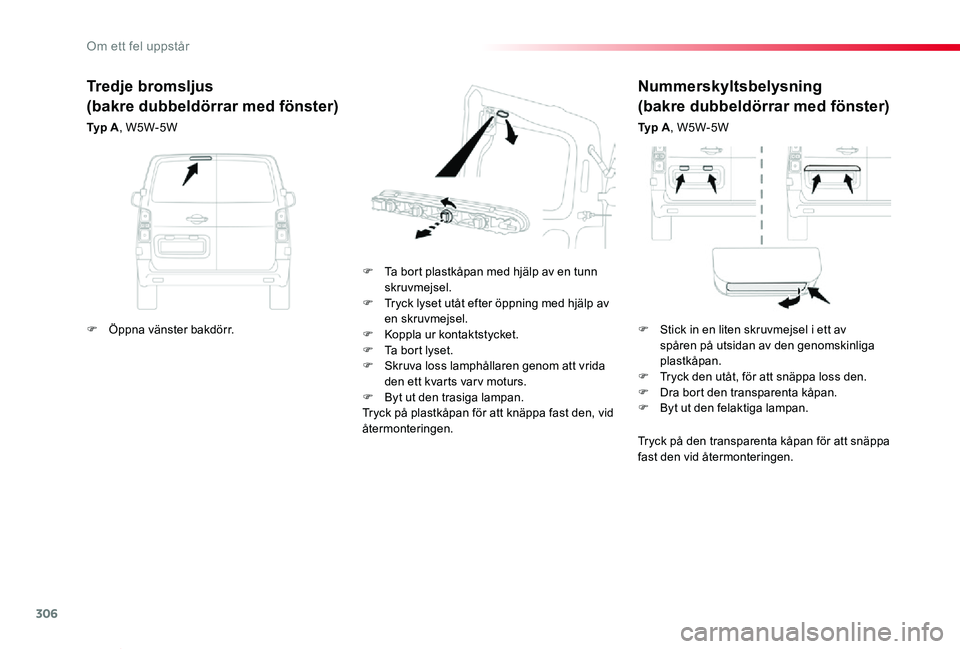

Nummerskyltsbelysning
(bakre dubbeldörrar med fönster)
Ty p A, W5W-5W
F Ta bort plastkåpan med hjälp av en tunn skruvmejsel.F Tryck lyset utåt efter öppning med hjälp av en skruvmejsel.F Koppla ur kontaktstycket.F Ta bort lyset.F Skruva loss lamphållaren genom att vrida den ett kvarts var v moturs.F Byt ut den trasiga lampan.Tryck på plastkåpan för att knäppa fast den, vid återmonteringen.
Tredje bromsljus
(bakre dubbeldörrar med fönster)
Ty p A, W5W-5W
Tryck på den transparenta kåpan för att snäppa fast den vid återmonteringen.
F Öppna vänster bakdörr.F Stick in en liten skruvmejsel i ett av spåren på utsidan av den genomskinliga plastkåpan.F Tryck den utåt, för att snäppa loss den.F Dra bort den transparenta kåpan.F Byt ut den felaktiga lampan.
Om ett fel uppstår

307
Proace verso_sv_Chap08_En-cas-de-panne_ed01-2019

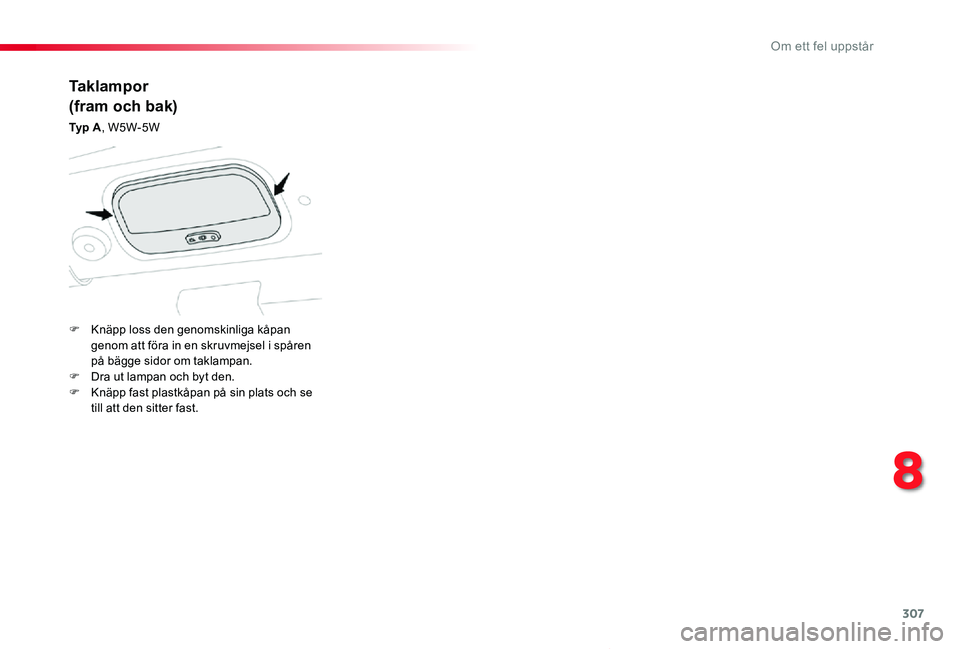

Ta k l a m p o r
(fram och bak)
Ty p A, W5W-5W
F Knäpp loss den genomskinliga kåpan genom att föra in en skruvmejsel i spåren på bägge sidor om taklampan.F Dra ut lampan och byt den.F Knäpp fast plastkåpan på sin plats och se till att den sitter fast.
8
Om ett fel uppstår

308
Proace verso_sv_Chap08_En-cas-de-panne_ed01-2019

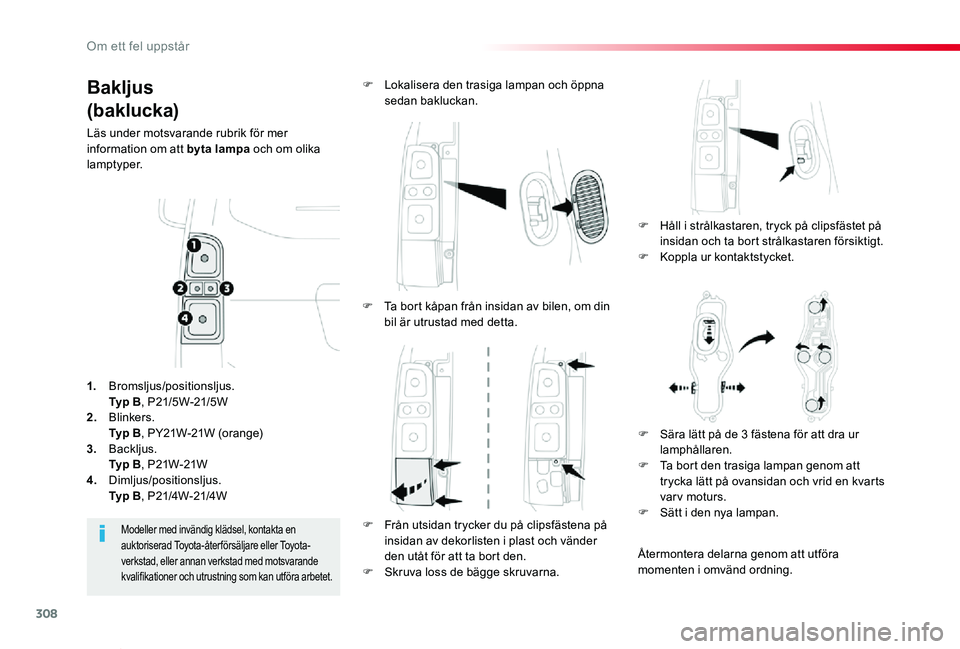

Bakljus
(baklucka)
Läs under motsvarande rubrik för mer information om att byta lampa och om olika lamptyper.
F Håll i strålkastaren, tryck på clipsfästet på insidan och ta bort strålkastaren försiktigt.
F Koppla ur kontaktstycket.
F Lokalisera den trasiga lampan och öppna sedan bakluckan.
Modeller med invändig klädsel, kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning som kan utföra arbetet.
1. Bromsljus/positionsljus. Ty p B, P21/5W-21/5W2. Blinkers. Ty p B, PY21W-21W (orange)
3. Backljus. Ty p B, P21W-21W4. Dimljus/positionsljus. Ty p B, P21/4W-21/4W
F Ta bort kåpan från insidan av bilen, om din bil är utrustad med detta.
F Från utsidan trycker du på clipsfästena på insidan av dekorlisten i plast och vänder den utåt för att ta bort den.F Skruva loss de bägge skruvarna.
F Sära lätt på de 3 fästena för att dra ur lamphållaren.F Ta bort den trasiga lampan genom att trycka lätt på ovansidan och vrid en kvarts var v moturs.F Sätt i den nya lampan.
Återmontera delarna genom att utföra momenten i omvänd ordning.
Om ett fel uppstår

309
Proace verso_sv_Chap08_En-cas-de-panne_ed01-2019
Tryck på den transparenta kåpan för att snäppa fast den vid återmonteringen.
F Knäpp upp klädseln på varje sida genom att dra i det nedifrån och upp.F Dra i klädseln för att lossa clipsfästena i mitten och ta av det.F Tryck lyset utåt efter öppning med hjälp av en skruvmejsel.F Koppla ur kontaktstycket.F Ta bort lyset.F Skruva loss lamphållaren genom att vrida den ett kvarts var v moturs.F Byt ut den trasiga lampan.
Återmontera delarna genom att utföra momenten i omvänd ordning.Vid återmonteringen trycker du på ovansidan för att knäppa fast lyse och skyddsklädsel.
Tredje bromsljus
(baklucka)
Ty p A, W5W-5W
Nummerskyltsbelysning
(baklucka)
Ty p A, W5W-5W
F Öppna bakluckan.F Stick in en liten skruvmejsel i ett av spåren på utsidan av den genomskinliga plastkåpan.F Tryck den utåt, för att snäppa loss den.F Dra bort den transparenta kåpan.F Byt ut den felaktiga lampan.
8
Om ett fel uppstår

310
Proace verso_sv_Chap08_En-cas-de-panne_ed01-2019
Ta k l a m p o r
(fram och bak)
När den här typen av LED-lampor och ljusledare ska bytas ska du kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning.Din Toyota-verkstad kan erbjuda en utbytessats för LED-lampor.
Om ett fel uppstår

311
Proace verso_sv_Chap08_En-cas-de-panne_ed01-2019

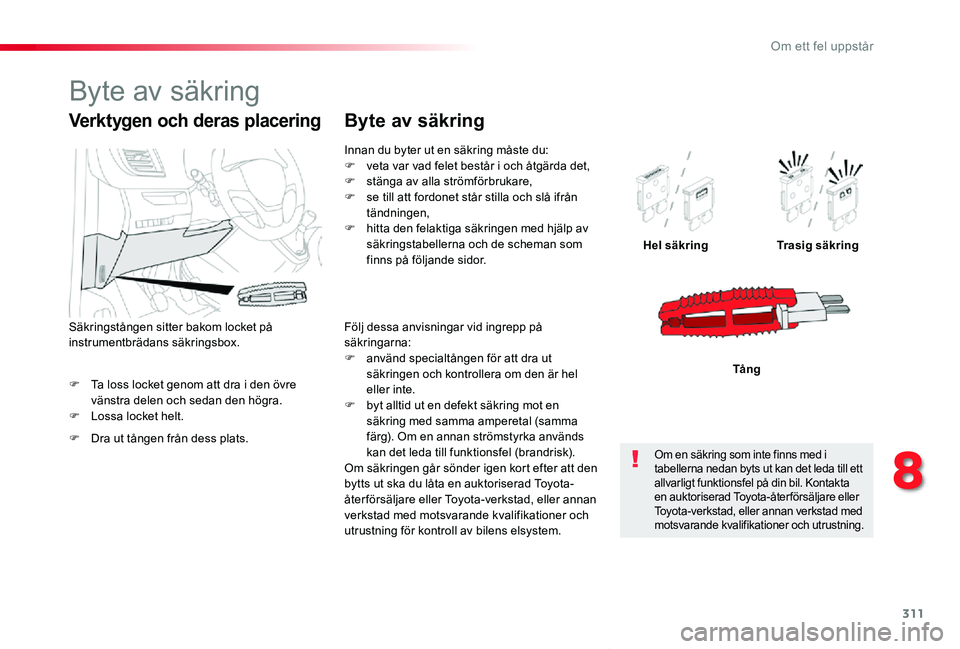

F Ta loss locket genom att dra i den övre vänstra delen och sedan den högra.F Lossa locket helt.
Hel säkringTrasig säkring
Tå n g
Verktygen och deras placering
F Dra ut tången från dess plats.
Säkringstången sitter bakom locket på instrumentbrädans säkringsbox.
Innan du byter ut en säkring måste du:F veta var vad felet består i och åtgärda det,F stänga av alla strömförbrukare,F se till att fordonet står stilla och slå ifrån tändningen,F hitta den felaktiga säkringen med hjälp av säkringstabellerna och de scheman som finns på följande sidor.
Byte av säkring
Följ dessa anvisningar vid ingrepp på säkringarna:F använd specialtången för att dra ut säkringen och kontrollera om den är hel eller inte.F byt alltid ut en defekt säkring mot en säkring med samma amperetal (samma färg). Om en annan strömstyrka används kan det leda till funktionsfel (brandrisk).Om säkringen går sönder igen kort efter att den bytts ut ska du låta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning för kontroll av bilens elsystem.
Om en säkring som inte finns med i tabellerna nedan byts ut kan det leda till ett allvarligt funktionsfel på din bil. Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning.
Byte av säkring
8
Om ett fel uppstår

312
Proace verso_sv_Chap08_En-cas-de-panne_ed01-2019
Toyota ersätter inte kostnader som uppstår på grund av funktionsstörningar som orsakats av montering och användning av elektrisk utrustning som inte levererats eller godkänts av Toyota och som inte installerats enligt dess föreskrifter - speciellt om alla anslutna tillbehör tillsammans har en strömförbrukning på mer än 10 mA.

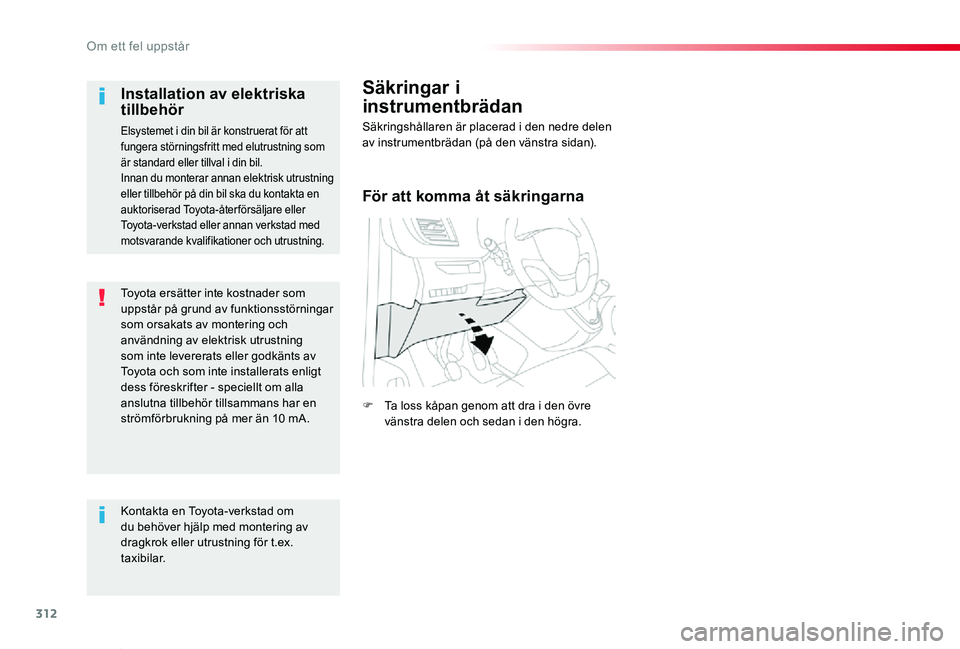

Installation av elektriska tillbehör
Elsystemet i din bil är konstruerat för att fungera störningsfritt med elutrustning som är standard eller tillval i din bil.Innan du monterar annan elektrisk utrustning eller tillbehör på din bil ska du kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning.
Kontakta en Toyota-verkstad om du behöver hjälp med montering av dragkrok eller utrustning för t.ex. taxibilar.
Säkringar i
instrumentbrädan
Säkringshållaren är placerad i den nedre delen av instrumentbrädan (på den vänstra sidan).
För att komma åt säkringarna
F Ta loss kåpan genom att dra i den övre vänstra delen och sedan i den högra.
Om ett fel uppstår
