2020 TOYOTA PROACE CITY Návod na použitie (in Slovakian)

193
V prípade poruchy
8

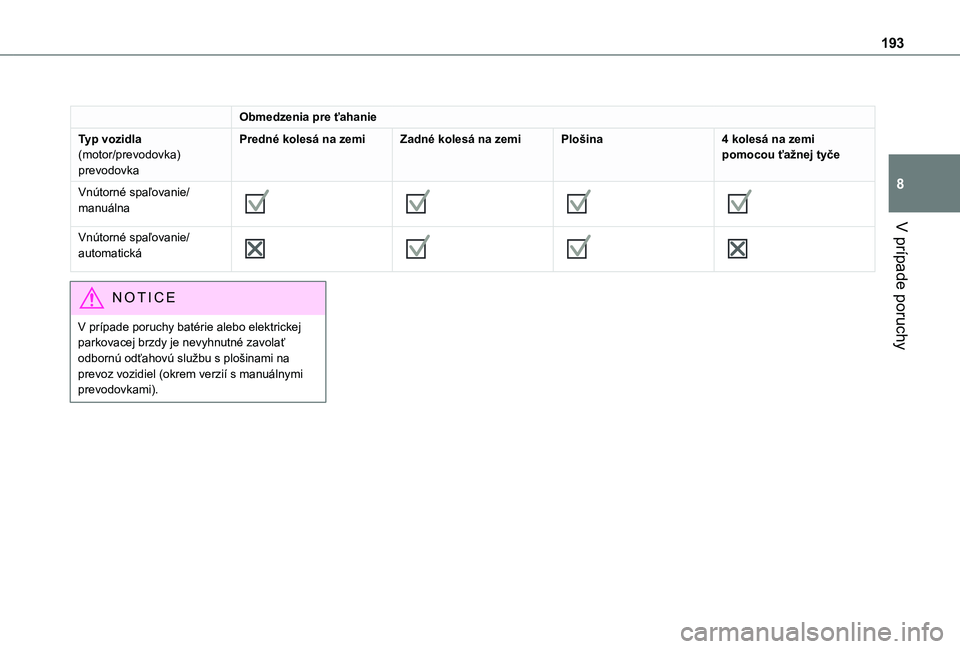

Obmedzenia pre ťahanie
Typ vozidla(motor/prevodovka) prevodovka
Predné kolesá na zemiZadné kolesá na zemiPlošina4 kolesá na zemi pomocou ťažnej tyče
Vnútorné spaľovanie/manuálna








Vnútorné spaľovanie/automatická








NOTIC E
V prípade poruchy batérie alebo elektrickej parkovacej brzdy je nevyhnutné zavolať odbornú odťahovú službu s plošinami na prevoz vozidiel (okrem verzií s manuálnymi prevodovkami).

194

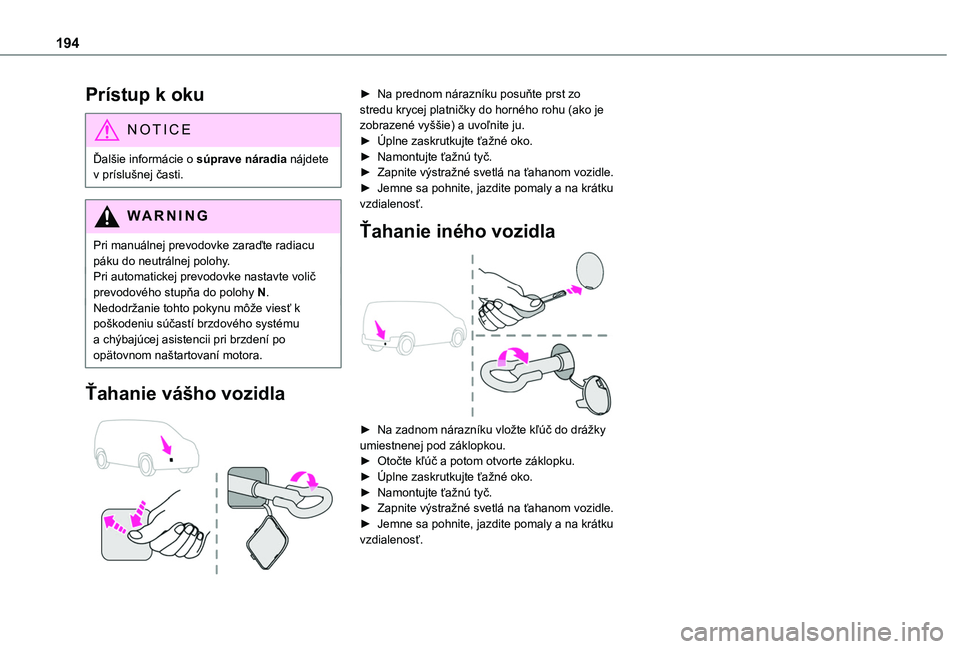

Prístup k oku
NOTIC E
Ďalšie informácie o súprave náradia nájdete v príslušnej časti.
WARNI NG
Pri manuálnej prevodovke zaraďte radiacu páku do neutrálnej polohy.Pri automatickej prevodovke nastavte volič prevodového stupňa do polohy N.Nedodržanie tohto pokynu môže viesť k poškodeniu súčastí brzdového systému a chýbajúcej asistencii pri brzdení po opätovnom naštartovaní motora.
Ťahanie vášho vozidla

► Na prednom nárazníku posuňte prst zo stredu krycej platničky do horného rohu (ako je zobrazené vyššie) a uvoľnite ju.► Úplne zaskrutkujte ťažné oko.► Namontujte ťažnú tyč.► Zapnite výstražné svetlá na ťahanom vozidle.► Jemne sa pohnite, jazdite pomaly a na krátku vzdialenosť.
Ťahanie iného vozidla

► Na zadnom nárazníku vložte kľúč do drážky
umiestnenej pod záklopkou.► Otočte kľúč a potom otvorte záklopku.► Úplne zaskrutkujte ťažné oko.► Namontujte ťažnú tyč.► Zapnite výstražné svetlá na ťahanom vozidle.► Jemne sa pohnite, jazdite pomaly a na krátku vzdialenosť.

195
Technické parametre
9

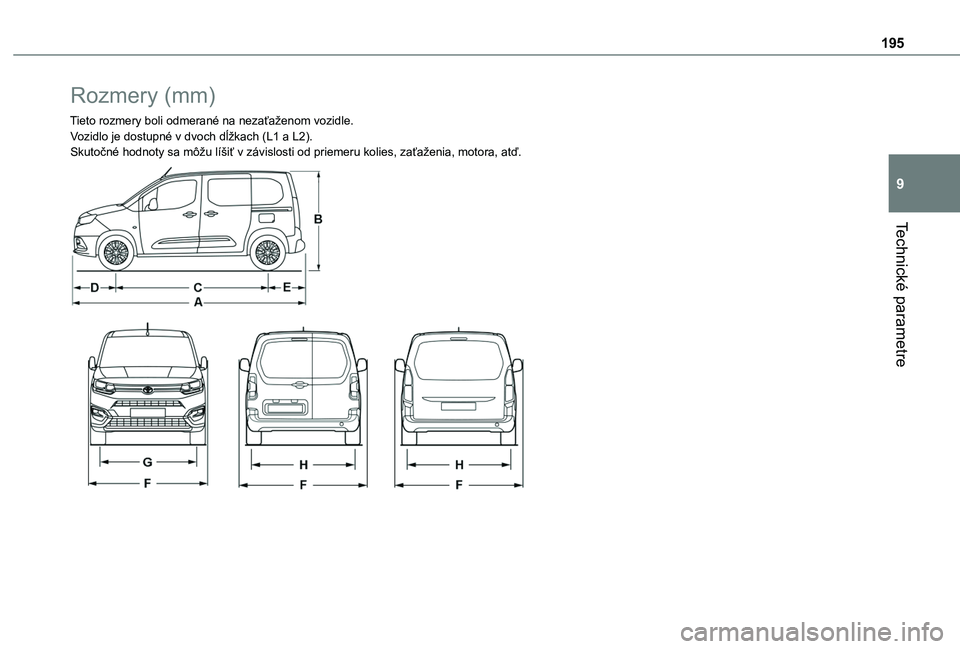

Rozmery (mm)
Tieto rozmery boli odmerané na nezaťaženom vozidle.Vozidlo je dostupné v dvoch dĺžkach (L1 a L2).Skutočné hodnoty sa môžu líšiť v závislosti od priemeru kolies, zaťaženia, motora, atď.

196

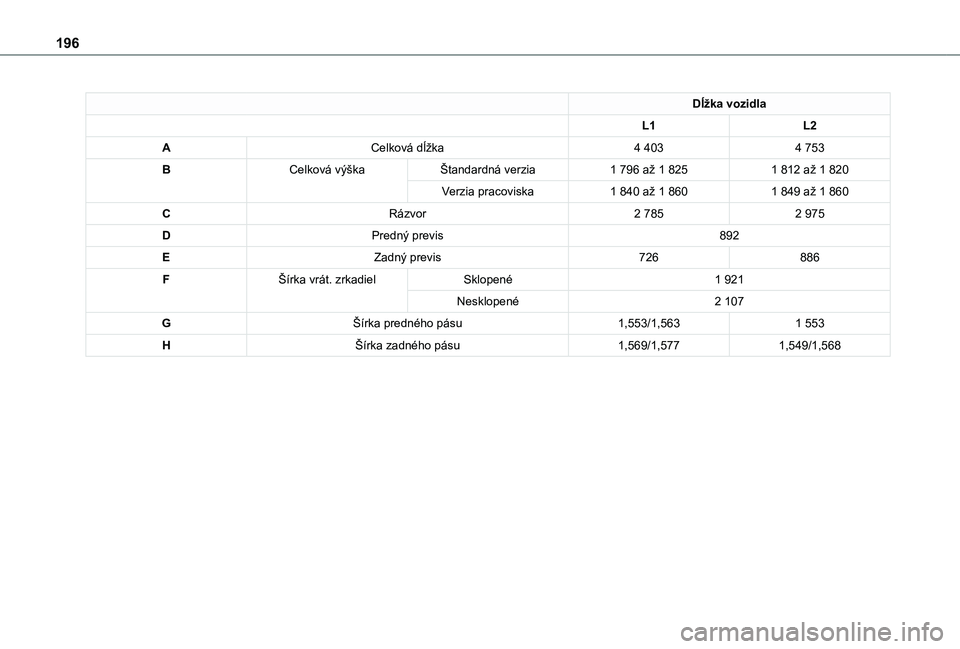

Dĺžka vozidla
L1L2
ACelková dĺžka4 4034 753
BCelková výškaŠtandardná verzia1 796 až 1 8251 812 až 1 820
Verzia pracoviska1 840 až 1 8601 849 až 1 860
CRázvor2 7852 975
DPredný previs892
EZadný previs726886
FŠírka vrát. zrkadielSklopené1 921
Nesklopené2 107
GŠírka predného pásu1,553/1,5631 553
HŠírka zadného pásu1,569/1,5771,549/1,568

197
Technické parametre
9


Dĺžka vozidla
L1L2

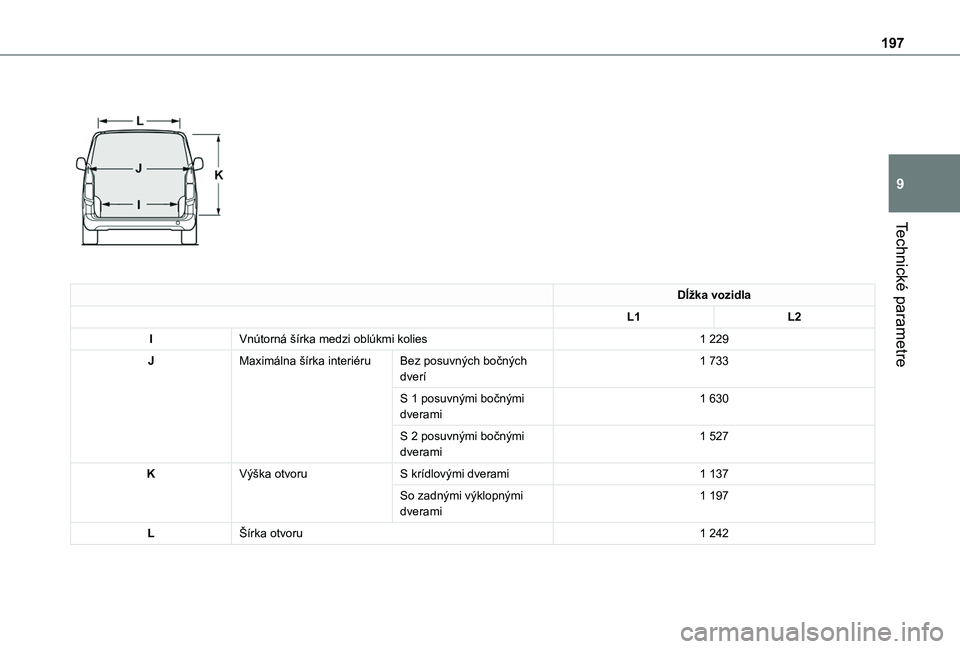

IVnútorná šírka medzi oblúkmi kolies1 229
JMaximálna šírka interiéruBez posuvných bočných dverí1 733
S 1 posuvnými bočnými dverami1 630
S 2 posuvnými bočnými dverami1 527
KVýška otvoruS krídlovými dverami1 137
So zadnými výklopnými dverami1 197
LŠírka otvoru1 242

198

Dĺžka vozidla
L1L2

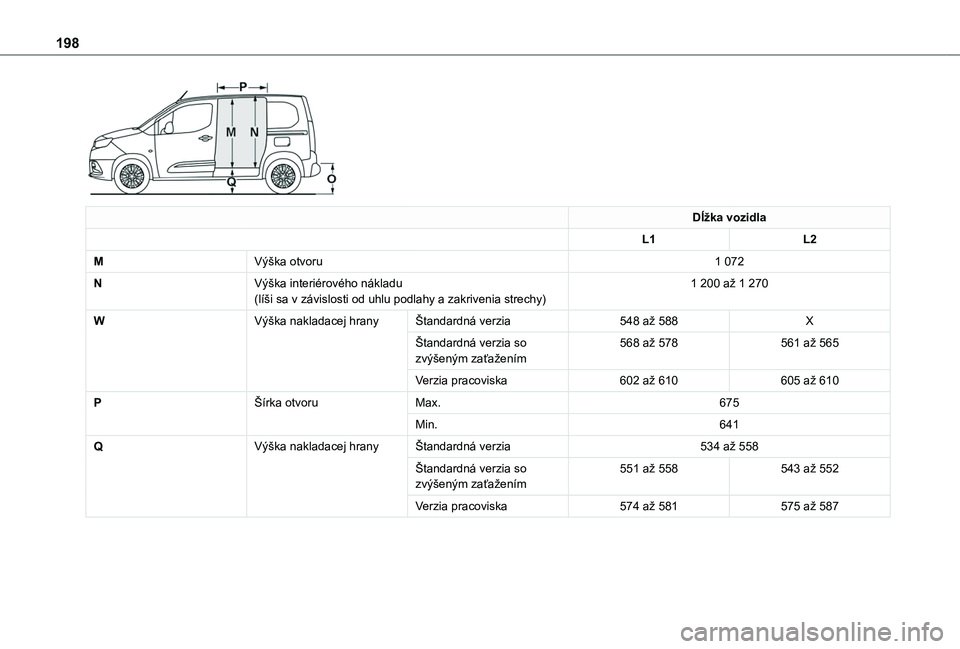

MVýška otvoru1 072
NVýška interiérového nákladu(líši sa v závislosti od uhlu podlahy a zakrivenia strechy)1 200 až 1 270
WVýška nakladacej hranyŠtandardná verzia548 až 588X
Štandardná verzia so zvýšeným zaťažením568 až 578561 až 565
Verzia pracoviska602 až 610605 až 610
PŠírka otvoruMax.675
Min.641
QVýška nakladacej hranyŠtandardná verzia534 až 558
Štandardná verzia so zvýšeným zaťažením551 až 558543 až 552
Verzia pracoviska574 až 581575 až 587

199
Technické parametre
9



Dĺžka vozidla
L1L2

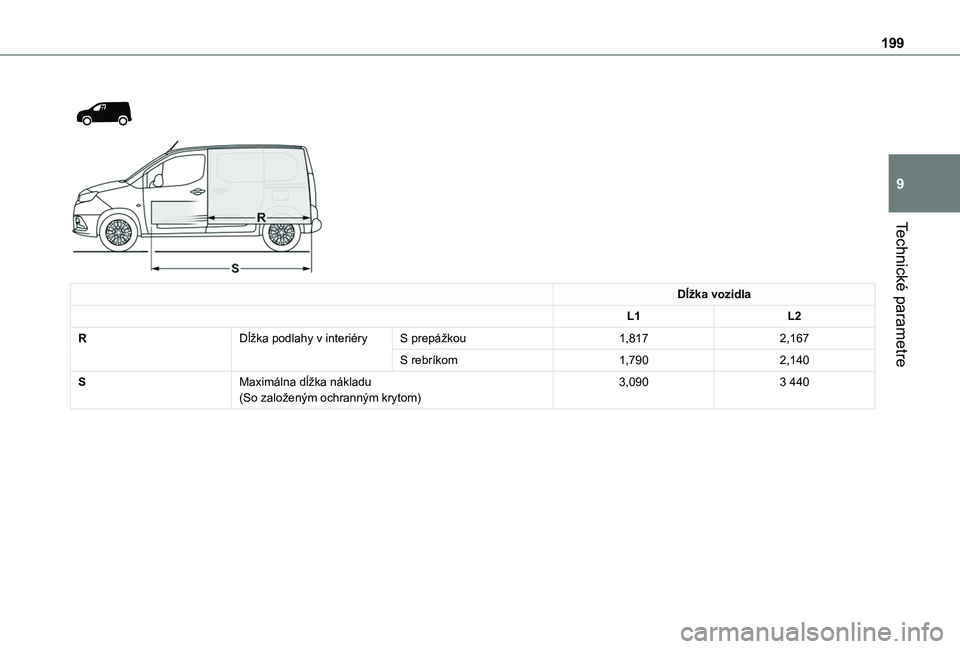

RDĺžka podlahy v interiéryS prepážkou1,8172,167
S rebríkom1,7902,140
SMaximálna dĺžka nákladu(So založeným ochranným krytom)3,0903 440

200
Technické údaje motora a
vlečné zaťaženia
Motory
Charakteristiky motora sú uvedené v registračnom dokumente vozidla, ako aj v predajných brožúrach.
NOTIC E
Maximálny výkon zodpovedá hodnote typovo schválenej na skúšobnom zariadení za podmienok definovaných v európskych právnych predpisoch (smernica 1999/99/ES).
Ďalšie informácie vám poskytne predajca TOYOTA alebo kvalifikovaná dielňa.
Hmotnosti a vlečné
zaťaženia
Hmotnosti a vlečné zaťaženia týkajúce sa vášho vozidla sú uvedené v registračnom dokumente, ako aj v predajných brožúrach.Tieto hodnoty sú uvedené aj na štítku alebo nálepke výrobcu.Ďalšie informácie vám poskytne predajca TOYOTA alebo kvalifikovaná dielňa.Uvedené hodnoty GTW (hrubá hmotnosť prívesu) a vlečného zaťaženia sú platné do maximálnej nadmorskej výšky 1 000 metrov (3 280 stôp). Hodnota vlečného zaťaženia sa musí znížiť o 10 % na každých ďalších 1 000 metrov (3 280 stôp) nadmorskej výšky.Maximálne povolené zaťaženie na čape spojky prívesu zodpovedá povolenej hmotnosti na ťažnej gule.
WARNI NG
Pri vysokých vonkajších teplotách môže byť výkon vozidla obmedzený v záujme ochrany motora. Keď sú vonkajšie teploty vyššie ako 37 °C, obmedzte vlečnú hmotnosť.
WARNI NG
Ťahanie aj s mierne zaťaženým vozidlom môže mať nepriaznivý vplyv na jeho stabilitu na vozovke.Pri ťahaní prívesu sa brzdné dráhy predĺžia.Pri použití vozidla na ťahanie nikdy neprekračujte rýchlosť 100 km/h (62 mph) (dodržiavajte miestne platné právne predpisy).
NOTIC E
V prípadne vysokej vonkajšej teploty sa odporúča motor nechať bežať pri voľnobehu na 1 až 2 minúty po zastavení, čo mu pomôže pri vychladnutí.
