2020 TOYOTA PRIUS Instructieboekje (in Dutch)

7127-2. Stappen die genomen moeten worden in noodgevallen
PRIUS_OM_OM47D94E_(EE)

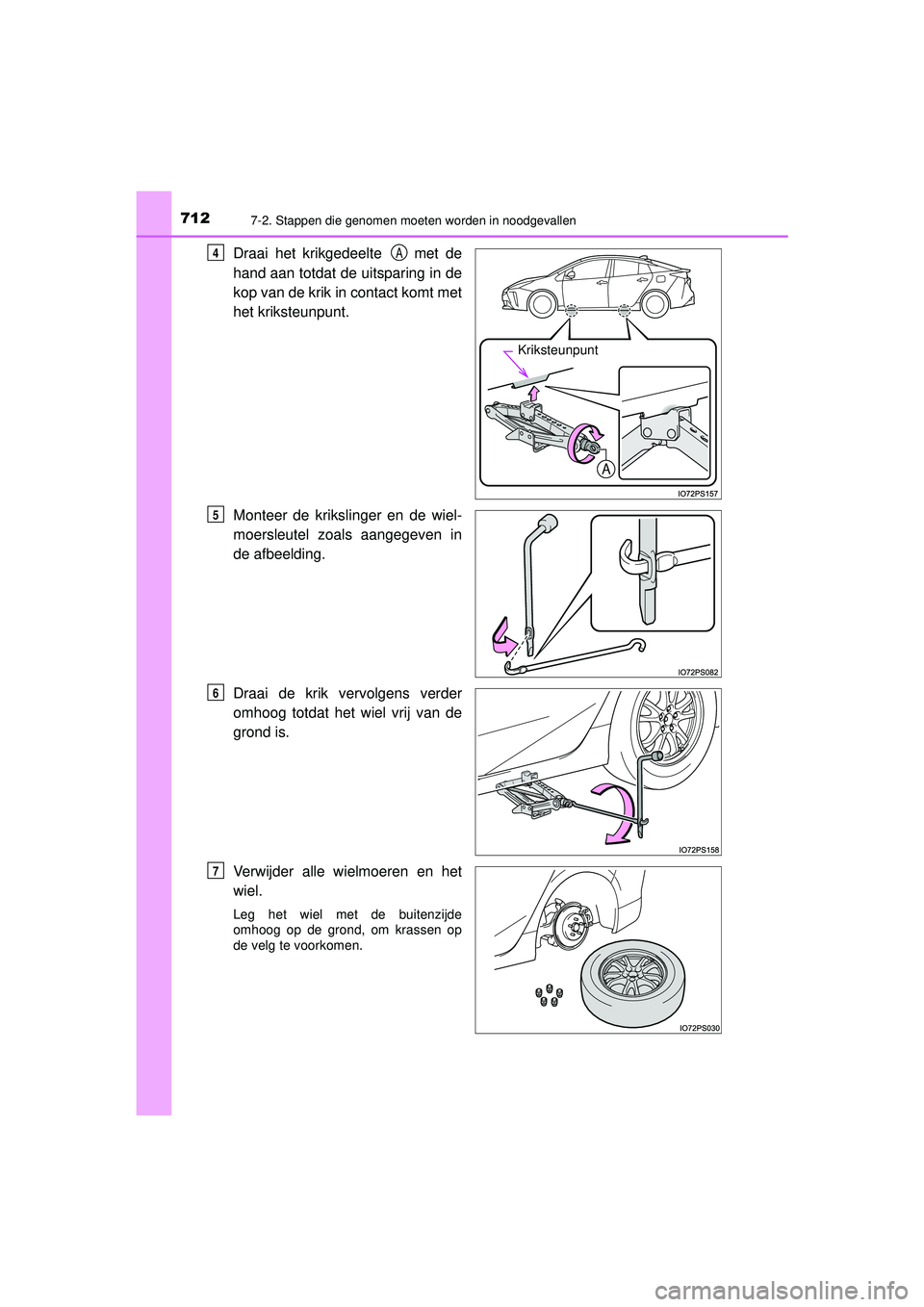

Draai het krikgedeelte met de
hand aan totdat de uitsparing in de
kop van de krik in contact komt met
het kriksteunpunt.
Monteer de krikslinger en de wiel-
moersleutel zoals aangegeven in
de afbeelding.
Draai de krik vervolgens verder
omhoog totdat het wiel vrij van de
grond is.
Verwijder alle wielmoeren en het
wiel.
Leg het wiel met de buitenzijde
omhoog op de grond, om krassen op
de velg te voorkomen.
Kriksteunpunt
4A
5
6
7
PRIUS_OM_OM47D94E_(EE).book Page 712 Monday, February 3, 2020 9:55 AM

7137-2. Stappen die genomen moeten worden in noodgevallen
PRIUS_OM_OM47D94E_(EE)
7
Bij problemen

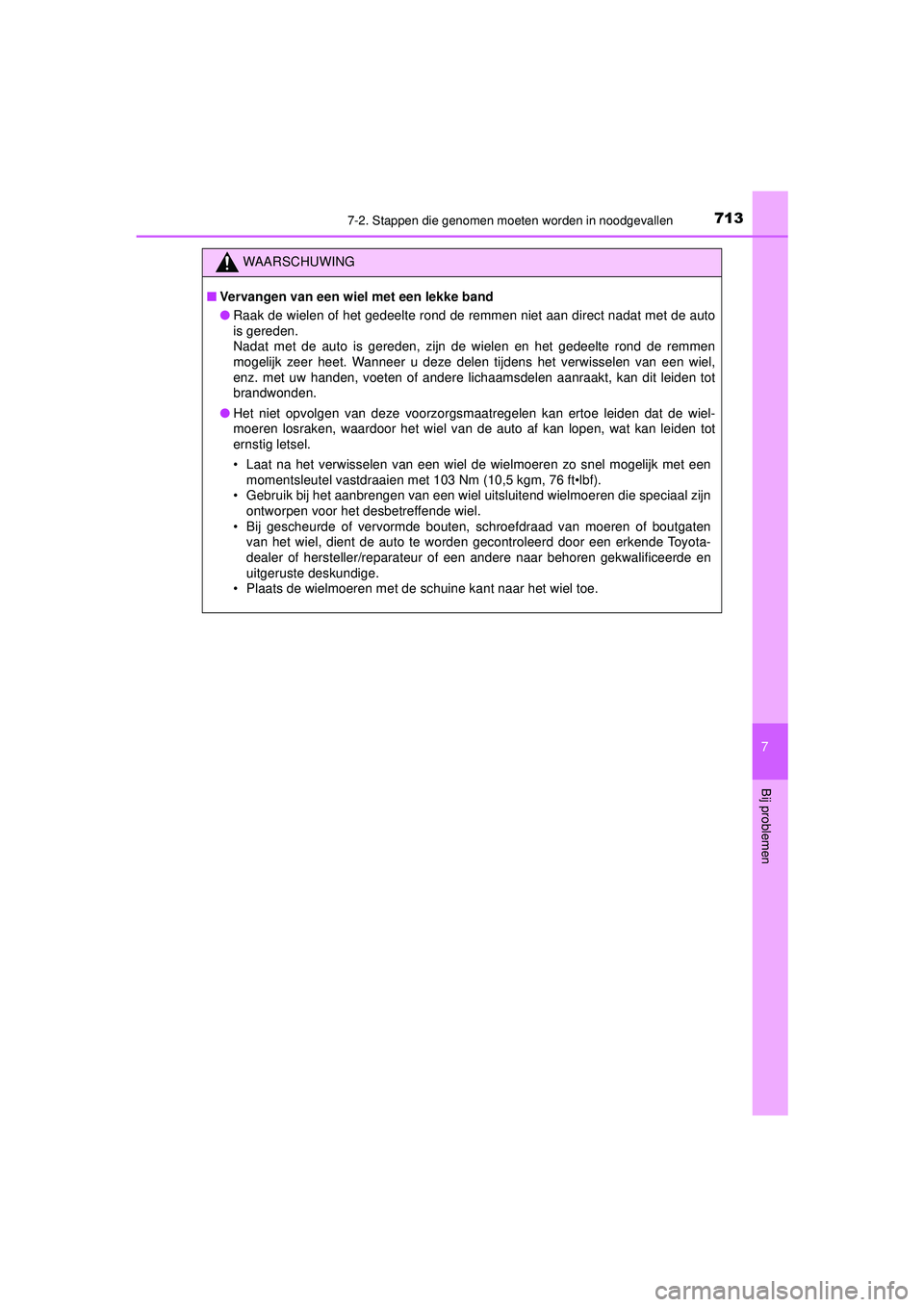

WAARSCHUWING
■Vervangen van een wiel met een lekke band
● Raak de wielen of het gedeelte rond de remmen niet aan direct nadat met de auto
is gereden.
Nadat met de auto is gereden, zijn de wielen en het gedeelte rond de remmen
mogelijk zeer heet. Wanneer u deze delen tijdens het verwisselen van een wiel,
enz. met uw handen, voeten of andere lichaamsdelen aanraakt, kan dit leiden tot
brandwonden.
● Het niet opvolgen van deze voorzorgsmaatregelen kan ertoe leiden dat de wiel-
moeren losraken, waardoor het wiel van de auto af kan lopen, wat kan leiden tot
ernstig letsel.
• Laat na het verwisselen van een wiel de wielmoeren zo snel mogelijk met een
momentsleutel vastdraaien met 103 Nm (10,5 kgm, 76 ft•lbf).
• Gebruik bij het aanbrengen van een wiel uitsluitend wielmoeren die speciaal zijn
ontworpen voor het desbetreffende wiel.
• Bij gescheurde of vervormde bouten, schroefdraad van moeren of boutgaten van het wiel, dient de auto te worden gecontroleerd door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
• Plaats de wielmoeren met de schuine kant naar het wiel toe.
PRIUS_OM_OM47D94E_(EE).book Page 713 Monday, February 3, 2020 9:55 AM

7147-2. Stappen die genomen moeten worden in noodgevallen
PRIUS_OM_OM47D94E_(EE)

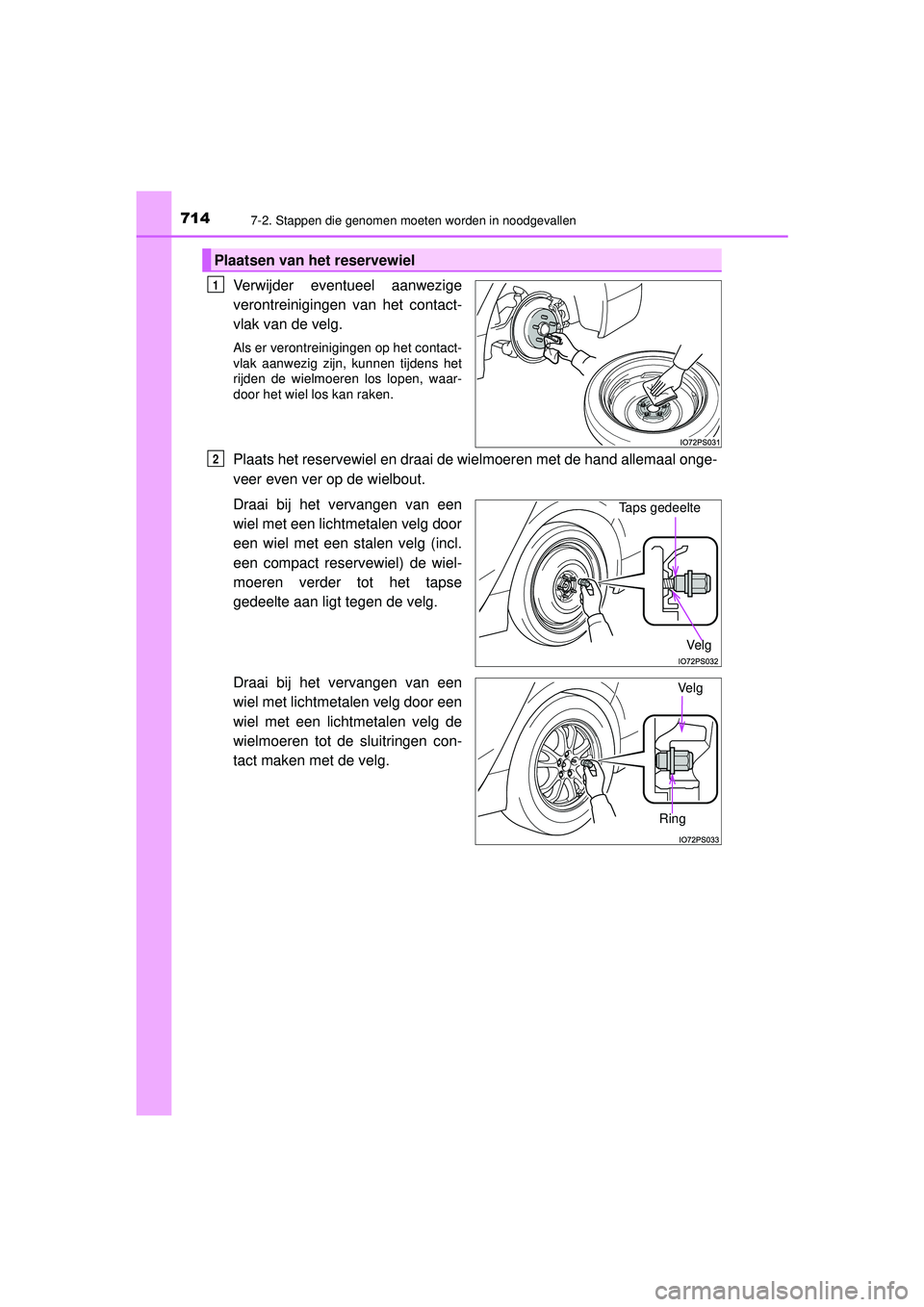

Verwijder eventueel aanwezige
verontreinigingen van het contact-
vlak van de velg.
Als er verontreinigingen op het contact-
vlak aanwezig zijn, kunnen tijdens het
rijden de wielmoeren los lopen, waar-
door het wiel los kan raken.
Plaats het reservewiel en draai de wielmoeren met de hand allemaal onge-
veer even ver op de wielbout.
Draai bij het vervangen van een
wiel met een lichtmetalen velg door
een wiel met een stalen velg (incl.
een compact reservewiel) de wiel-
moeren verder tot het tapse
gedeelte aan ligt tegen de velg.
Draai bij het vervangen van een
wiel met lichtmetalen velg door een
wiel met een lichtmetalen velg de
wielmoeren tot de sluitringen con-
tact maken met de velg.
Plaatsen van het reservewiel
1
2
Taps gedeelteVe lg
Ring
Ve l g
PRIUS_OM_OM47D94E_(EE).book Page 714 Monday, February 3, 2020 9:55 AM

7157-2. Stappen die genomen moeten worden in noodgevallen
PRIUS_OM_OM47D94E_(EE)
7
Bij problemen

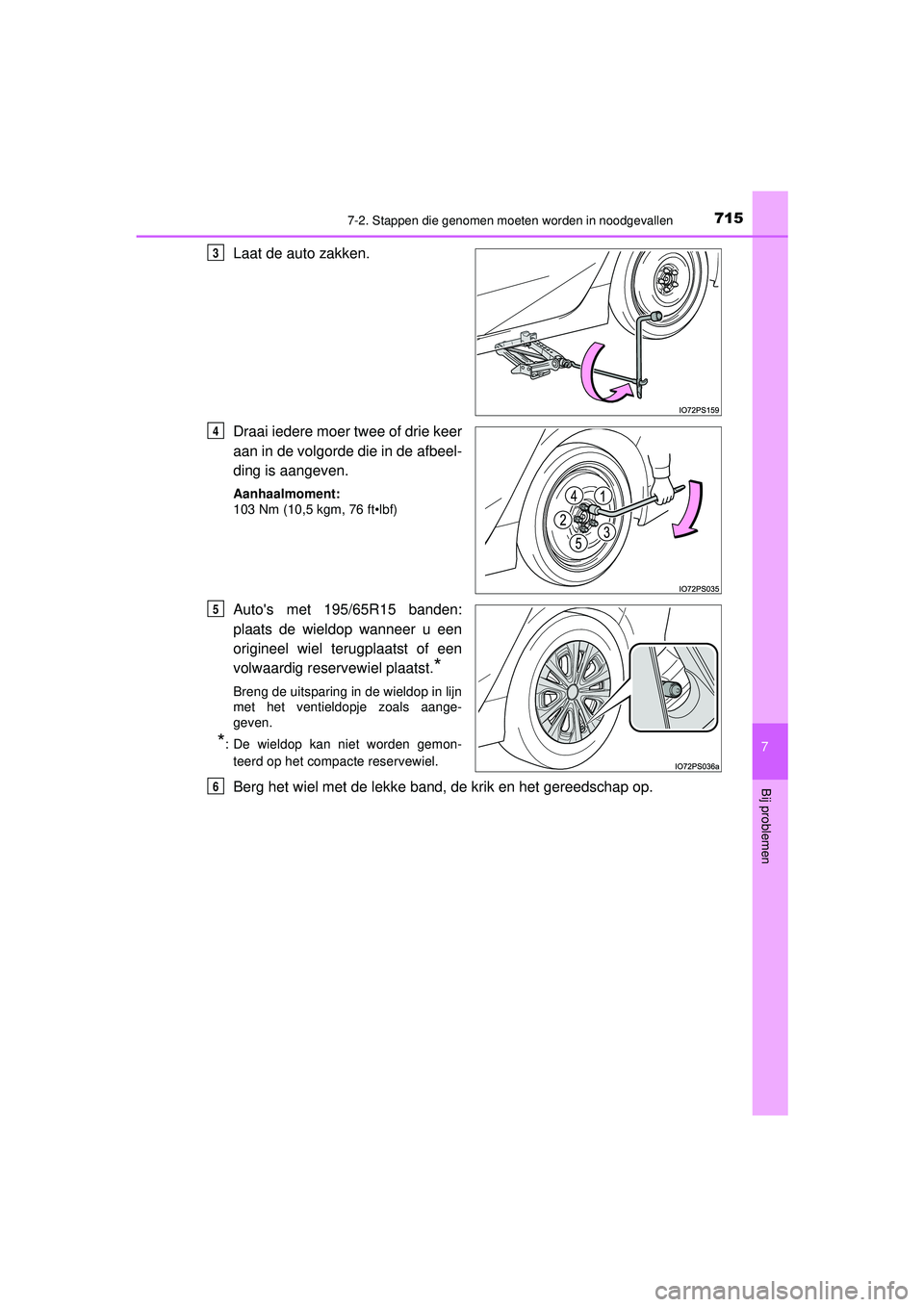

Laat de auto zakken.
Draai iedere moer twee of drie keer
aan in de volgorde die in de afbeel-
ding is aangeven.
Aanhaalmoment:
103 Nm (10,5 kgm, 76 ft•lbf)
Auto's met 195/65R15 banden:
plaats de wieldop wanneer u een
origineel wiel terugplaatst of een
volwaardig reservewiel plaatst.
*
Breng de uitsparing in de wieldop in lijn
met het ventieldopje zoals aange-
geven.
*: De wieldop kan niet worden gemon-teerd op het compacte reservewiel.
Berg het wiel met de lekke band, de krik en het gereedschap op.
3
4
5
6
PRIUS_OM_OM47D94E_(EE).book Page 715 Monday, February 3, 2020 9:55 AM

7167-2. Stappen die genomen moeten worden in noodgevallen
PRIUS_OM_OM47D94E_(EE)
■Het compacte reservewiel (indien aanwezig)
●Op de band van het compacte reservewiel staat aan de zijkant de aanduiding TEM-
PORARY USE ONLY (alleen voor tijdelijk gebruik).
Gebruik het compacte reservewiel alleen tijdelijk en alleen in noodgevallen.
● Controleer de bandenspanning van het compacte reservewiel. ( →Blz. 751)
■ Bij gebruik van het compacte reservewiel (auto's met bandenspanningswaar-
schuwingssysteem)
Het compacte reservewiel is niet voorzien van een bandenspanningssensor en -zen-
der, waardoor een te lage bandenspanning hiervan niet wordt aangegeven door het
bandenspanningswaarschuwingssysteem. Verder zal, als u het compacte reservewiel
monteert nadat het waarschuwingslampje voor een lage bandenspanning is gaan
branden, dit lampje blijven branden.
■ Gebruik van het compacte reservewiel (indien aanwezig)
De auto ligt lager op de weg als het compacte reservewiel is gemonteerd dan wanneer
er gereden wordt met de standaardbanden.
■ Als uw auto een lekke voorba nd krijgt op een weg die bedekt is met sneeuw of ijs
(auto's met een compact reservewiel)
Vervang een van de achterwielen van de auto door het compacte reservewiel. Voer
onderstaande stappen uit en monteer sneeuwkettingen op de voorwielen:
Vervang het wiel links of rechts achter door het compacte reservewiel.
Vervang het wiel met de lekke voorband door het wiel dat van de achterzijde afkom-
stig is.
Monteer sneeuwkettingen op de voorwielen.
■ Kriksteunpunt
■ Opbergen van de krik Het merkteken dat het kriksteunpunt aangeeft,
is aan de onderzijde van de auto ingeslagen.
Plaats de krik in dezelfde richting als het merk-
teken naast het opbergvak.
1
2
3
PRIUS_OM_OM47D94E_(EE).book Page 716 Monday, February 3, 2020 9:55 AM

7177-2. Stappen die genomen moeten worden in noodgevallen
PRIUS_OM_OM47D94E_(EE)
7
Bij problemen

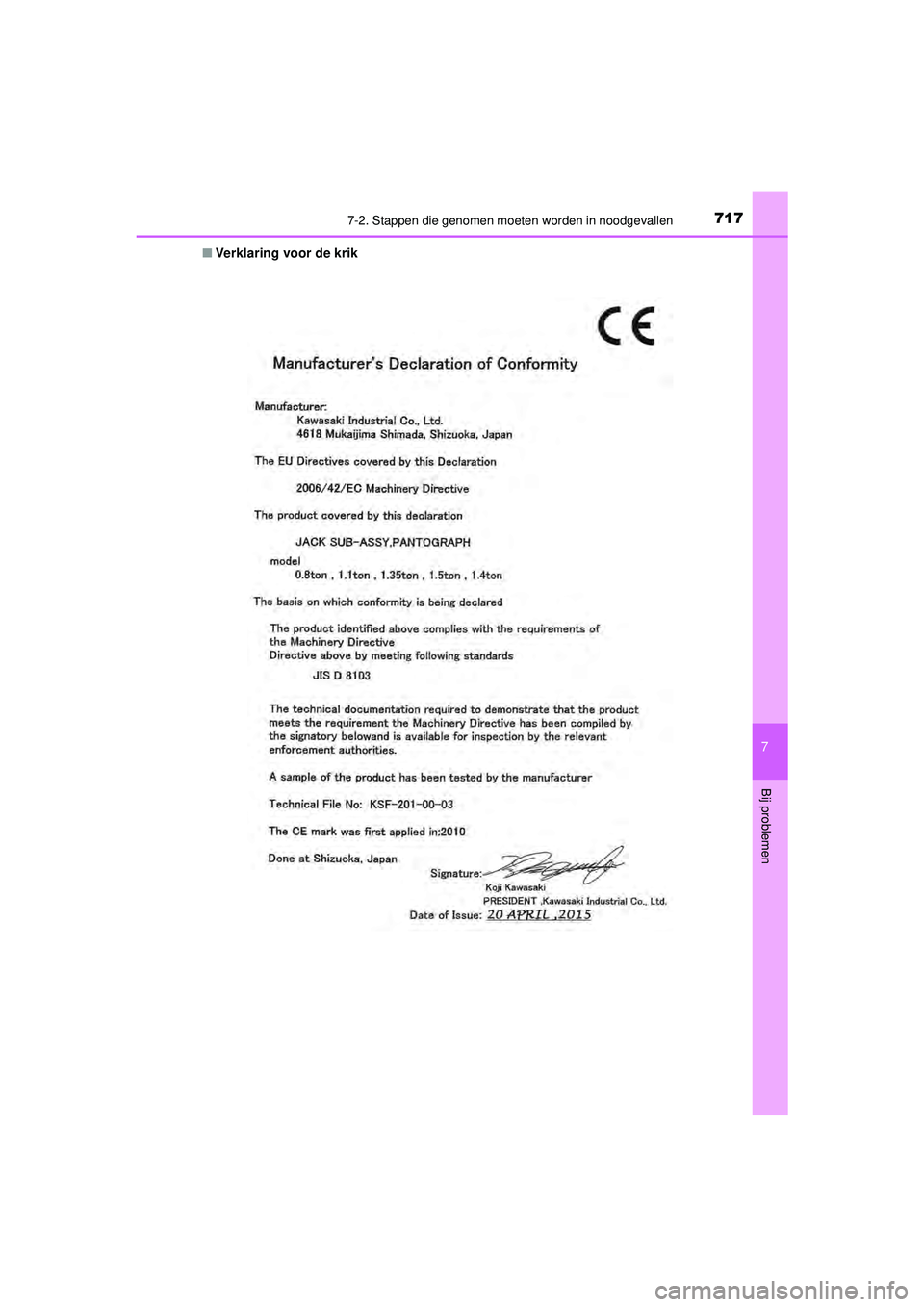

■Verklaring voor de krik
PRIUS_OM_OM47D94E_(EE).book Page 717 Monday, February 3, 2020 9:55 AM

7187-2. Stappen die genomen moeten worden in noodgevallen
PRIUS_OM_OM47D94E_(EE)
WAARSCHUWING
■Gebruik van het compacte rese rvewiel (indien aanwezig)
● Houd er rekening mee dat het compacte reservewiel speciaal ontworpen is voor
gebruik onder uw auto. Gebruik uw reservewiel daarom niet onder een andere
auto.
● Monteer niet gelijktijdig meer dan één compact reservewiel onder uw auto.
● Vervang het reservewiel zo snel mogelijk door een wiel met een standaardband.
● Vermijd plotseling accelereren, abrupte stuuracties, plotseling remmen en schakel-
handelingen die een plotselinge motorremwerking veroorzaken.
■ Gebruik van het compacte rese rvewiel (indien aanwezig)
Het kan voorkomen dat de rijsnelheid niet goed wordt weergegeven en dat de vol-
gende systemen niet goed werken:
Bovendien kan het onderstaande systeem niet volledig worden gebruikt, maar wor-
den mogelijk ook de onderdelen van de aandrijflijn negatief beïnvloed:
• E-Four (elektrische vierwielaandrijving)
*
*
: Indien aanwezig
■ Snelheidsbeperking bij gebruik van he t compacte reservewiel (indien aanwe-
zig)
Rijd niet harder dan 80 km/h als er een compact reservewiel onder de auto is
gemonteerd.
Het compacte reservewiel is niet ontworpen voor gebruik bij hoge snelheden. Het
niet opvolgen van deze voorzorgsmaatregel kan leiden tot een ongeval en ernstig
letsel.
■ Na gebruik van gereedschap en krik
Controleer voor het rijden of het geree dschap en de krik weer goed zijn opgeborgen
en bevestigd. Dit om te voorkomen dat een van deze voorwerpen bij een aanrijding
of bij hard remmen letsel veroorzaakt.
• ABS en Brake Assist
•VSC
•TRC
•EPS
• AHB (Automatic High Beam)
*• PCS (Pre-Crash Safety-systeem)*
• LDA (Lane Departure Alert met stuur-
regeling)
*• Dynamic Radar Cruise Control*
• Dynamic Radar Cruise Control metvolledig snelheidsbereik
*
• Cruise control*
• BSM (Blind Spot Monitor)*• Toyota Parking Assist-sensor*
• Parking Support Brake-functie*
• Simple Intelligent Parking Assist-sys-teem*
• Toyota Parking Assist Monitor*
• Navigatiesysteem*• Panoramic View Monitor*
PRIUS_OM_OM47D94E_(EE).book Page 718 Monday, February 3, 2020 9:55 AM

7197-2. Stappen die genomen moeten worden in noodgevallen
PRIUS_OM_OM47D94E_(EE)
7
Bij problemen
OPMERKING
■Rijd voorzichtig over one ffenheden in het wegdek heen als het compacte reser-
vewiel onder de auto gemonteerd is. (indien aanwezig)
De auto ligt lager op de weg als het compacte reservewiel is gemonteerd dan wan-
neer er gereden wordt met de standaardbanden. Wees voorzichtig bij het rijden over
slechte wegen.
■ Rijden met sneeuwkettingen en het co mpacte reservewiel (indien aanwezig)
Monteer geen sneeuwketting op het compacte reservewiel.
De sneeuwketting kan de carrosserie beschadigen en het rijgedrag in negatieve zin
beïnvloeden.
■ Bij het vervangen van banden (auto' s met bandenspanningswaarschuwings-
systeem)
Neem voor het verwijderen en plaatsen van wielen, banden of bandenspanningssen-
soren en -zenders contact op met een erke nde Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige, omdat de
bandenspanningssensoren en -zenders beschadigd kunnen raken als er niet voor-
zichtig mee wordt omgegaan.
■ Omgaan met de decoratieve kunststo fdelen (auto's met 17 inch wielen)
→ Blz. 578
PRIUS_OM_OM47D94E_(EE).book Page 719 Monday, February 3, 2020 9:55 AM
