6406-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47D94E_(EE)

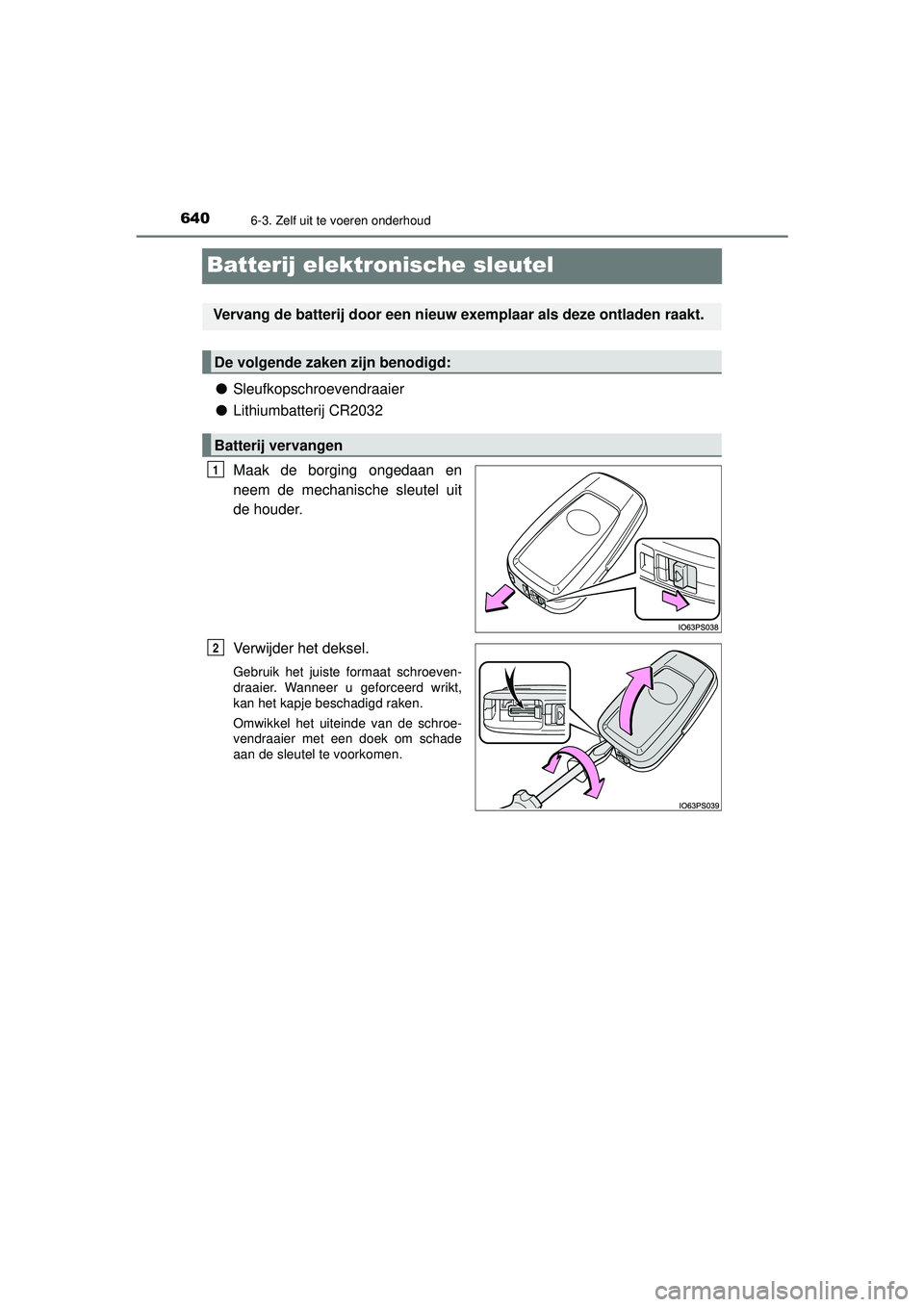

Batterij elektronische sleutel
●Sleufkopschroevendraaier
● Lithiumbatterij CR2032
Maak de borging ongedaan en
neem de mechanische sleutel uit
de houder.
Verwijder het deksel.
Gebruik het juiste formaat schroeven-
draaier. Wanneer u geforceerd wrikt,
kan het kapje beschadigd raken.
Omwikkel het uiteinde van de schroe-
vendraaier met een doek om schade
aan de sleutel te voorkomen.
Vervang de batterij door een nieuw exemplaar als deze ontladen raakt.
De volgende zaken zijn benodigd:
Batterij vervangen
1
2
PRIUS_OM_OM47D94E_(EE).book Page 640 Monday, February 3, 2020 9:55 AM

6416-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47D94E_(EE)
6
Onderhoud en verzorging

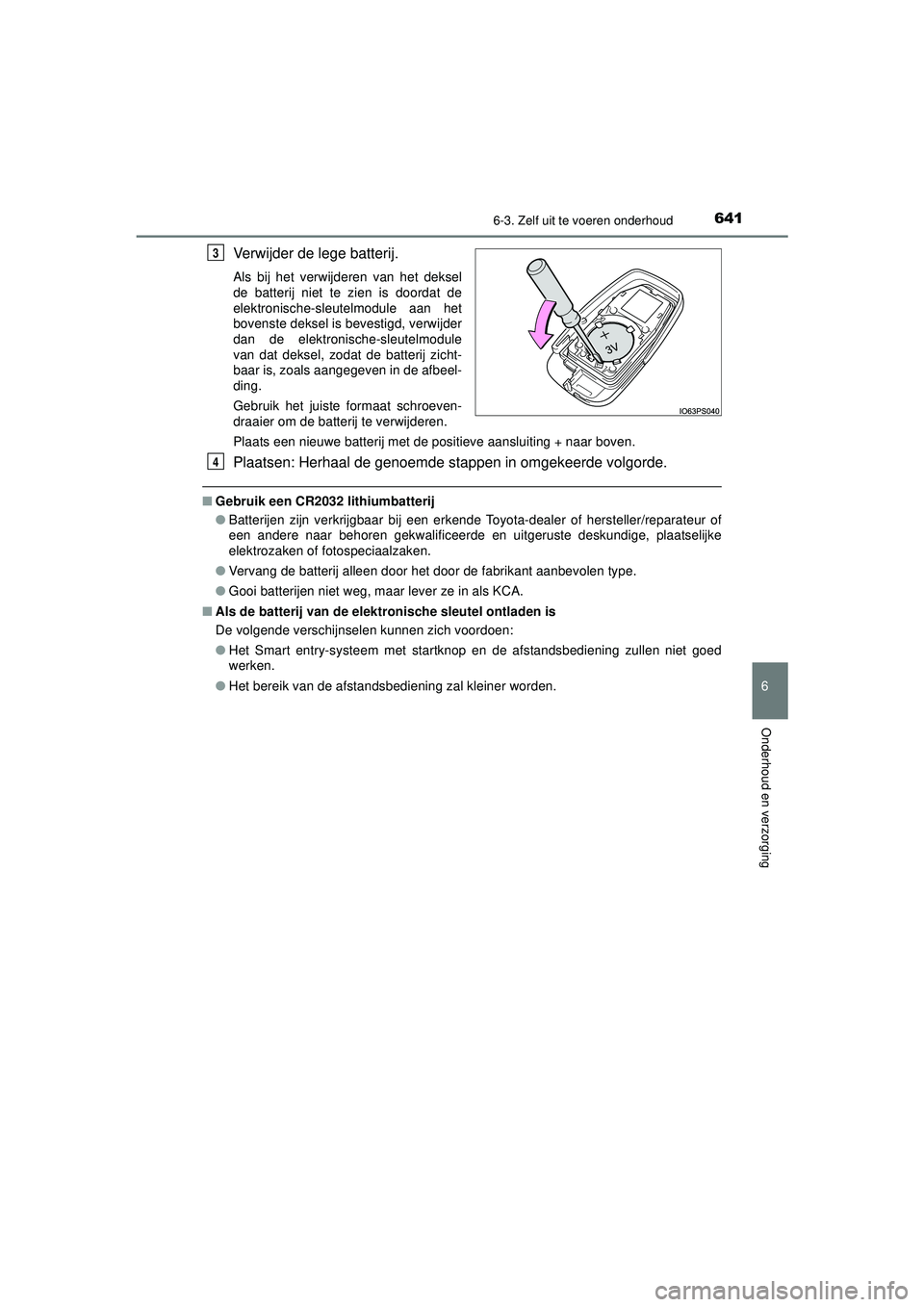

Verwijder de lege batterij.
Als bij het verwijderen van het deksel
de batterij niet te zien is doordat de
elektronische-sleutelmodule aan het
bovenste deksel is bevestigd, verwijder
dan de elektronische-sleutelmodule
van dat deksel, zodat de batterij zicht-
baar is, zoals aangegeven in de afbeel-
ding.
Gebruik het juiste formaat schroeven-
draaier om de batterij te verwijderen.
Plaats een nieuwe batterij met de positieve aansluiting + naar boven.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volgorde.
■Gebruik een CR2032 lithiumbatterij
●Batterijen zijn verkrijgbaar bij een erke nde Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige, plaatselijke
elektrozaken of fotospeciaalzaken.
● Vervang de batterij alleen door het door de fabrikant aanbevolen type.
● Gooi batterijen niet weg, maar lever ze in als KCA.
■ Als de batterij van de elektronische sleutel ontladen is
De volgende verschijnselen kunnen zich voordoen:
●Het Smart entry-systeem met startknop en de afstandsbediening zullen niet goed
werken.
● Het bereik van de afstandsbediening zal kleiner worden.
3
4
PRIUS_OM_OM47D94E_(EE).book Page 641 Monday, February 3, 2020 9:55 AM

6426-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47D94E_(EE)
WAARSCHUWING
■Lege batterijen en andere onderdelen
Kinderen kunnen deze kleine voorwerpen inslikken en daardoor stikken. Houd deze
voorwerpen buiten bereik van kinderen. Als u dat niet doet, kan dat leiden tot ernstig
letsel.
■ Verklaring voor het Smart entry-systeem met startknop
WAARSCHUWING
ALS DE BATTERIJ DOOR EEN ONJUIST TYPE BATTERIJ WORDT VERVANGEN,
KAN EEN EXPLOSIE OPTREDEN.
GOOI BATTERIJEN NIET WEG, MAAR LEVER ZE IN ALS KCA.
OPMERKING
■Voor een goede werking na het vervangen van de batterij
Houd u aan de volgende voorzorgsmaatregelen om ongevallen te voorkomen:
● Zorg altijd dat uw handen droog zijn.
Door vocht kan de batterij gaan corroderen.
● Voorkom dat andere onderdelen in de afstandsbediening worden aangeraakt of
bewogen.
● Verbuig de aansluitingen van de batterij niet.
PRIUS_OM_OM47D94E_(EE).book Page 642 Monday, February 3, 2020 9:55 AM

6436-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47D94E_(EE)
6
Onderhoud en verzorging

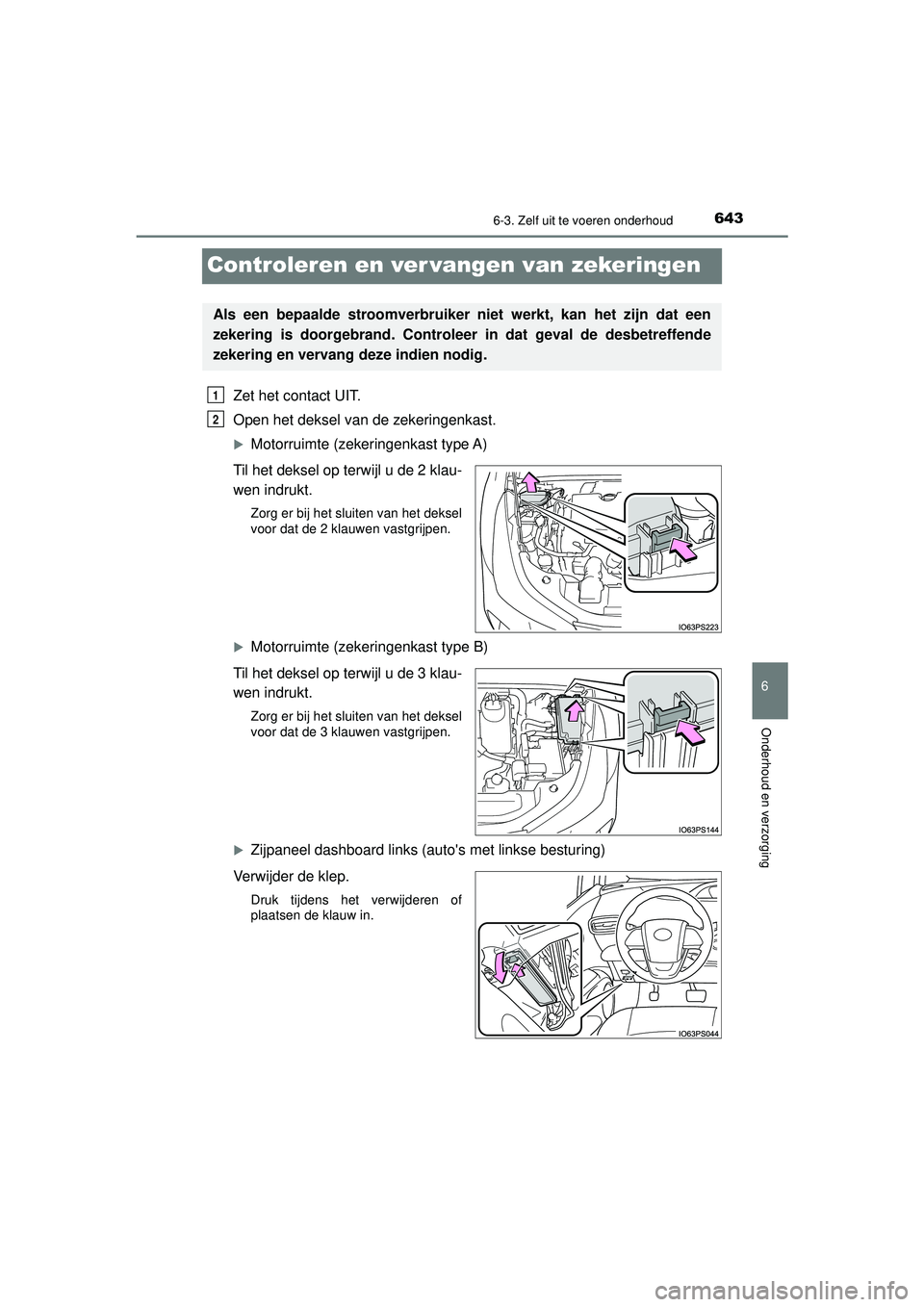

Controleren en ver vangen van zekeringen
Zet het contact UIT.
Open het deksel van de zekeringenkast.
Motorruimte (zekeringenkast type A)
Til het deksel op terwijl u de 2 klau-
wen indrukt.
Zorg er bij het sluiten van het deksel
voor dat de 2 klauwen vastgrijpen.
Motorruimte (zekeringenkast type B)
Til het deksel op terwijl u de 3 klau-
wen indrukt.
Zorg er bij het sluiten van het deksel
voor dat de 3 klauwen vastgrijpen.
Zijpaneel dashboard links (auto's met linkse besturing)
Verwijder de klep.
Druk tijdens het verwijderen of
plaatsen de klauw in.
Als een bepaalde stroomverbruiker niet werkt, kan het zijn dat een
zekering is doorgebrand. Controleer in dat geval de desbetreffende
zekering en vervang deze indien nodig.
1
2
PRIUS_OM_OM47D94E_(EE).book Page 643 Monday, February 3, 2020 9:55 AM

6446-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47D94E_(EE)

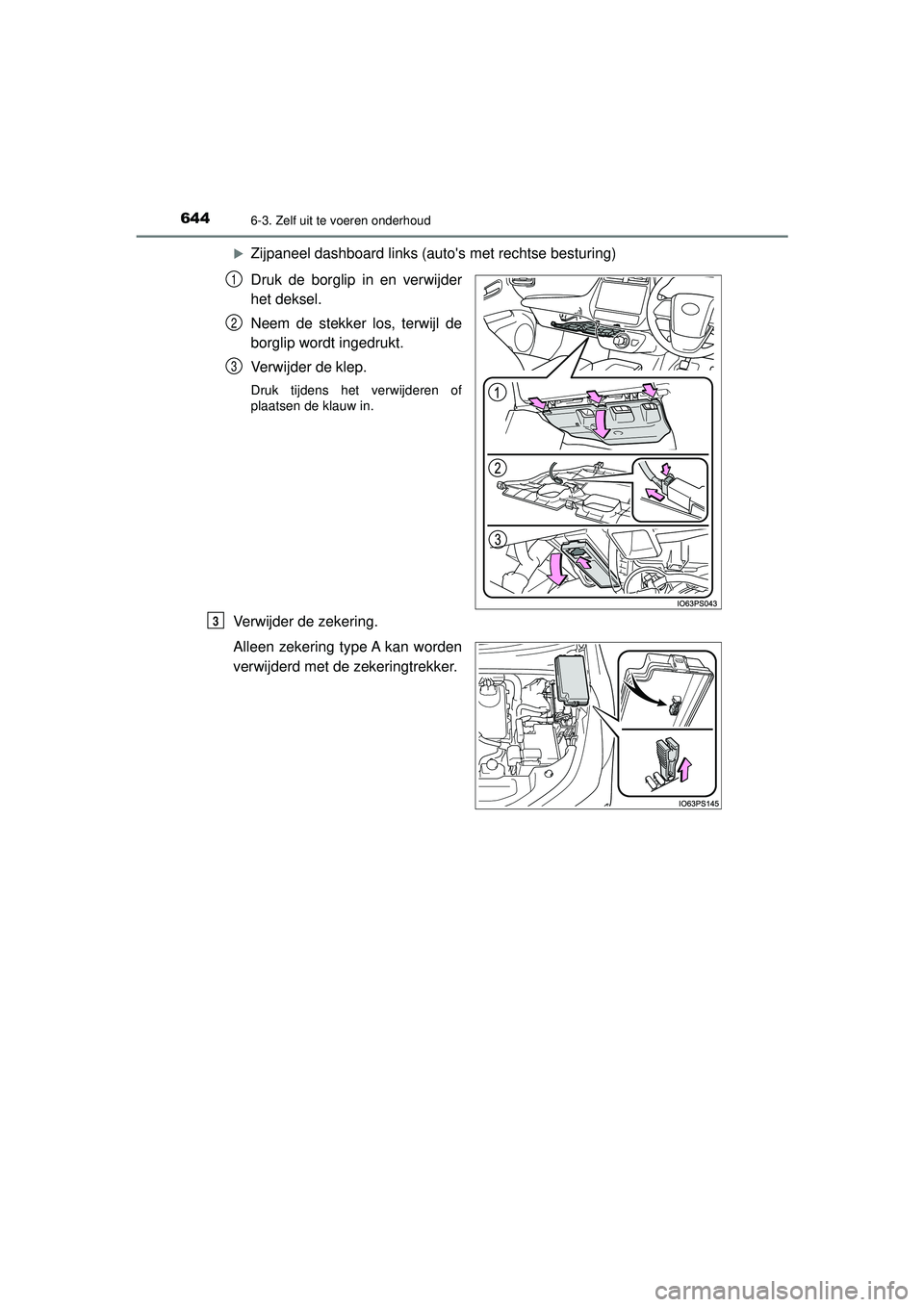

Zijpaneel dashboard links (auto's met rechtse besturing)
Druk de borglip in en verwijder
het deksel.
Neem de stekker los, terwijl de
borglip wordt ingedrukt.
Verwijder de klep.
Druk tijdens het verwijderen of
plaatsen de klauw in.
Verwijder de zekering.
Alleen zekering type A kan worden
verwijderd met de zekeringtrekker.
1
2
3
3
PRIUS_OM_OM47D94E_(EE).book Page 644 Monday, February 3, 2020 9:55 AM

6456-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47D94E_(EE)
6
Onderhoud en verzorging

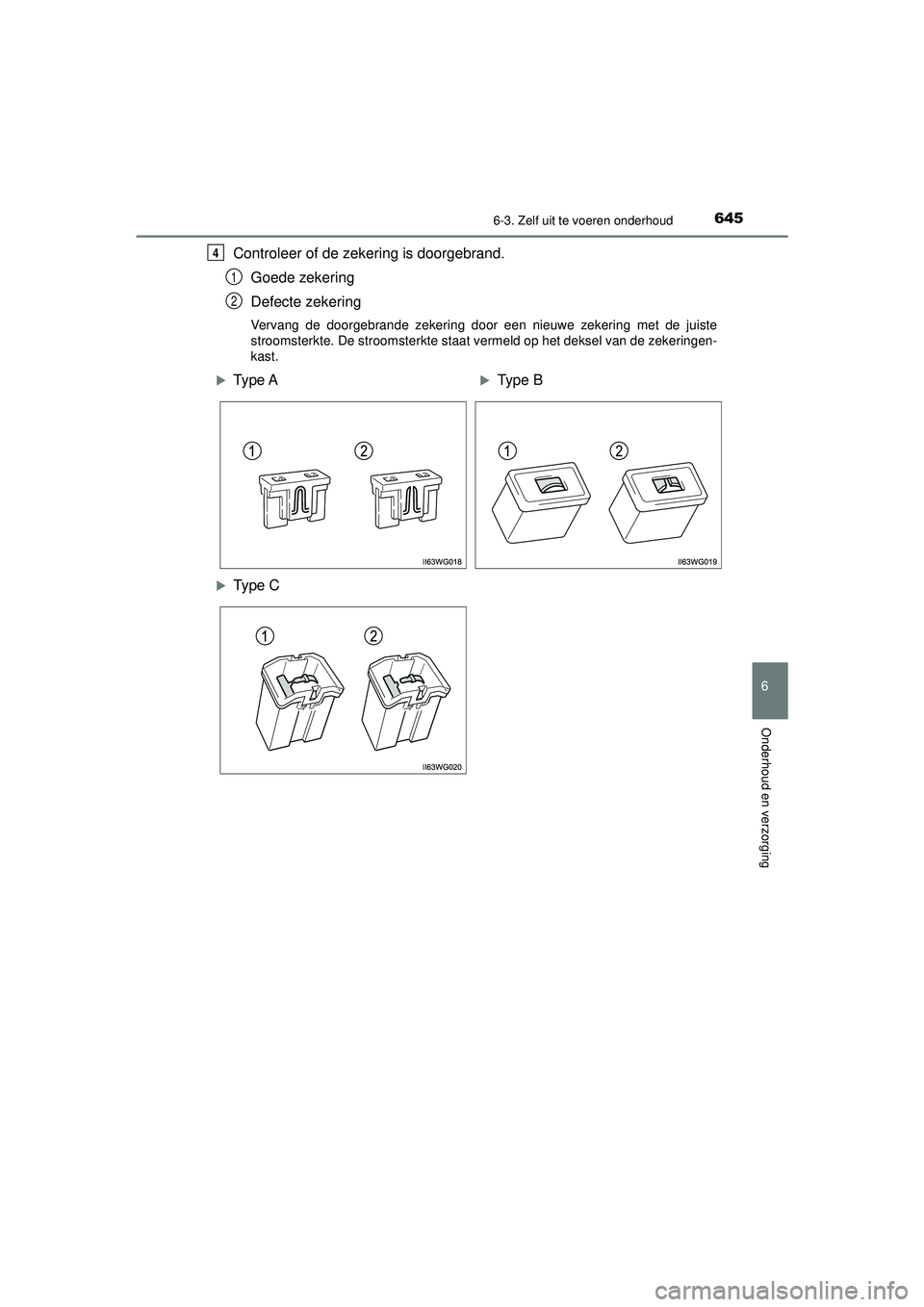

Controleer of de zekering is doorgebrand.Goede zekering
Defecte zekering
Vervang de doorgebrande zekering door een nieuwe zekering met de juiste
stroomsterkte. De stroomsterkte staat vermeld op het deksel van de zekeringen-
kast.
4
1
2
Type AType B
Type C
PRIUS_OM_OM47D94E_(EE).book Page 645 Monday, February 3, 2020 9:55 AM

6466-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47D94E_(EE)

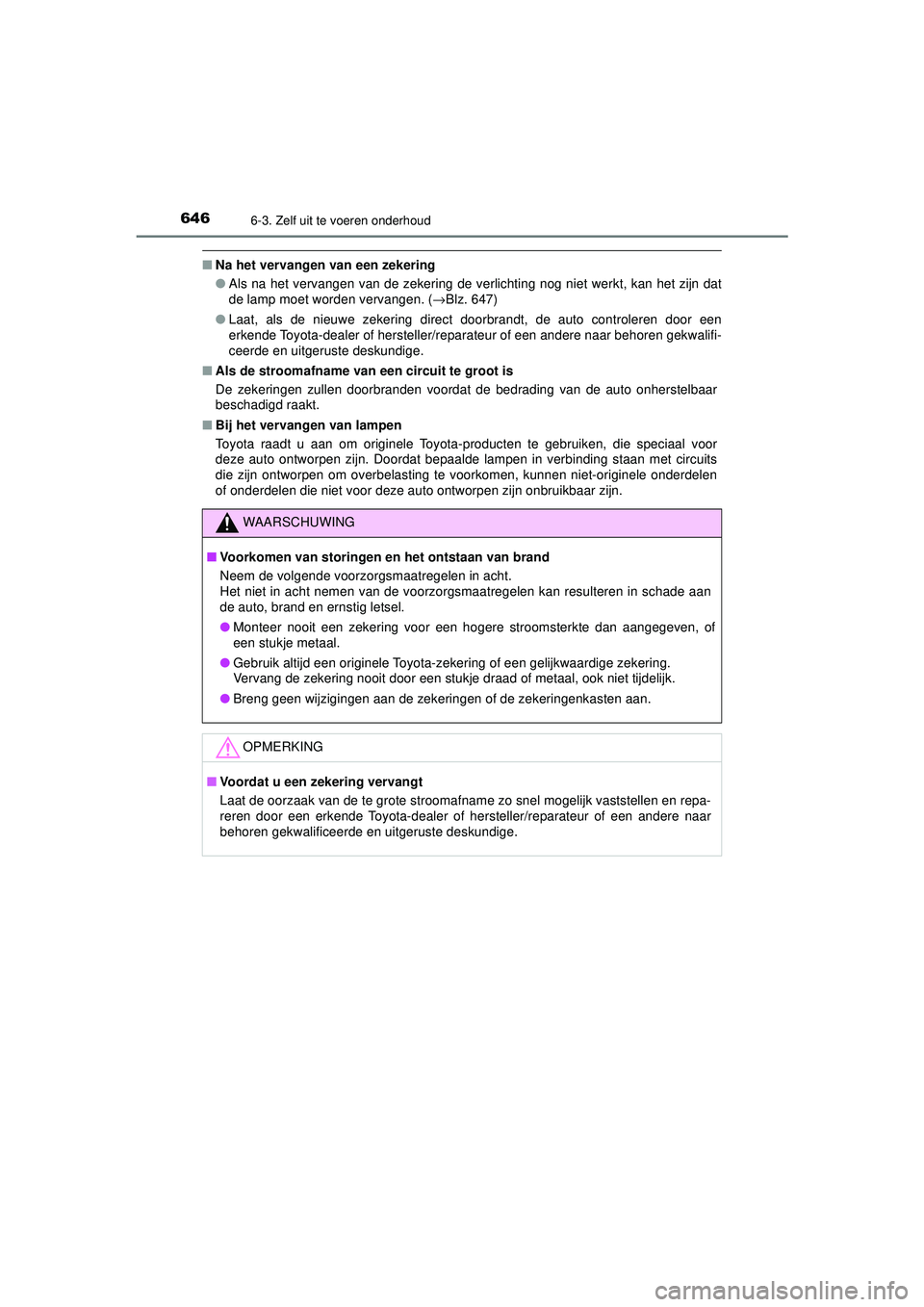

■Na het vervangen van een zekering
●Als na het vervangen van de zekering de verlichting nog niet werkt, kan het zijn dat
de lamp moet worden vervangen. ( →Blz. 647)
● Laat, als de nieuwe zekering direct doorbrandt, de auto controleren door een
erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■ Als de stroomafname van een circuit te groot is
De zekeringen zullen doorbranden voordat de bedrading van de auto onherstelbaar
beschadigd raakt.
■ Bij het vervangen van lampen
Toyota raadt u aan om originele Toyota-producten te gebruiken, die speciaal voor
deze auto ontworpen zijn. Doordat bepaalde lampen in verbinding staan met circuits
die zijn ontworpen om overbelasting te voorkomen, kunnen niet-originele onderdelen
of onderdelen die niet voor deze auto ontworpen zijn onbruikbaar zijn.
WAARSCHUWING
■Voorkomen van storingen en het ontstaan van brand
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan resulteren in schade aan
de auto, brand en ernstig letsel.
● Monteer nooit een zekering voor een hogere stroomsterkte dan aangegeven, of
een stukje metaal.
● Gebruik altijd een originele Toyota-zekering of een gelijkwaardige zekering.
Vervang de zekering nooit door een stukje draad of metaal, ook niet tijdelijk.
● Breng geen wijzigingen aan de zekeringen of de zekeringenkasten aan.
OPMERKING
■Voordat u een zekering vervangt
Laat de oorzaak van de te grote stroomafname zo snel mogelijk vaststellen en repa-
reren door een erkende Toyota-dealer of her steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
PRIUS_OM_OM47D94E_(EE).book Page 646 Monday, February 3, 2020 9:55 AM

6476-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47D94E_(EE)
6
Onderhoud en verzorging

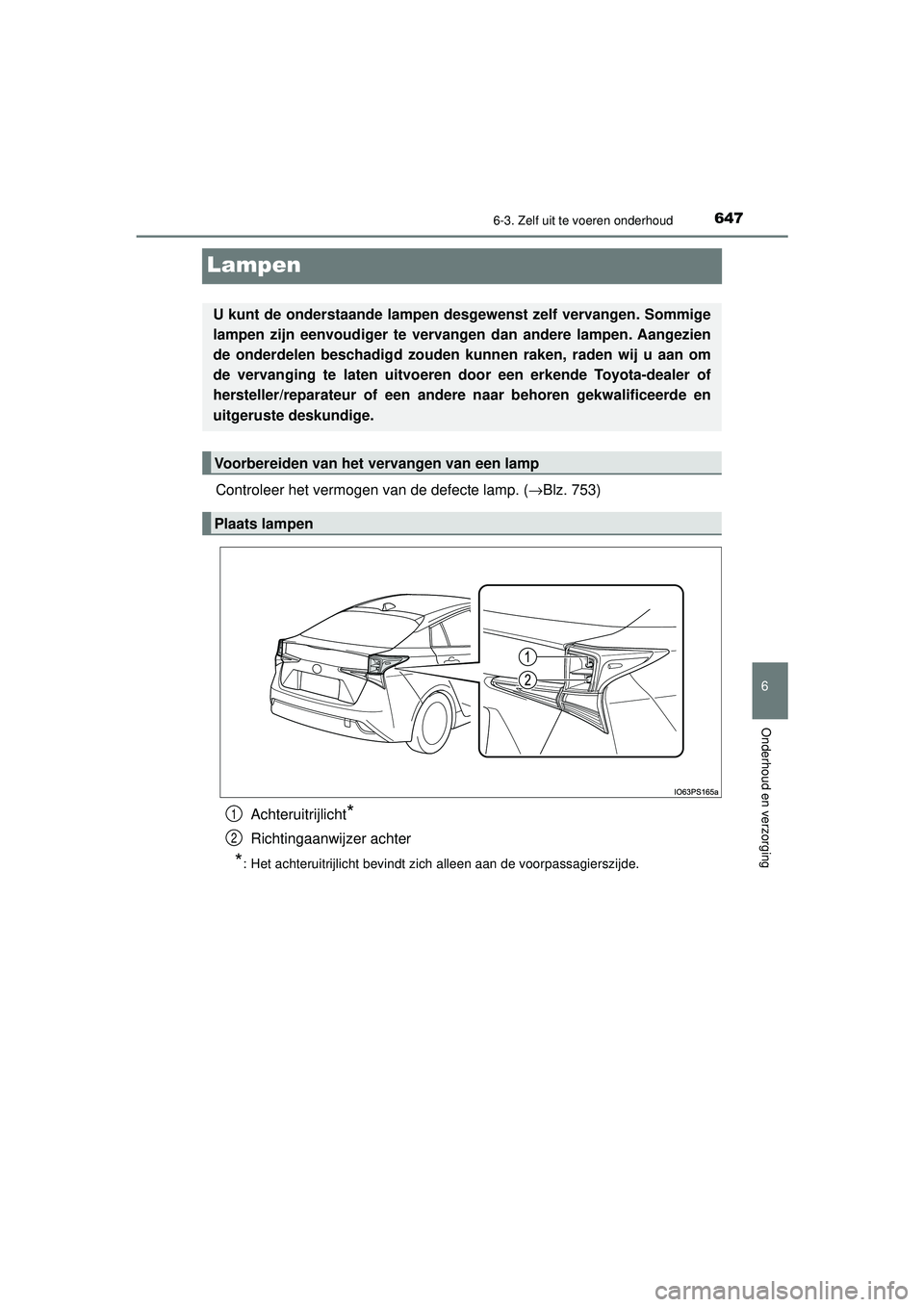

Lampen
Controleer het vermogen van de defecte lamp. (→Blz. 753)
Achteruitrijlicht
*
Richtingaanwijzer achter
*: Het achteruitrijlicht bevindt zich alleen aan de voorpassagierszijde.
U kunt de onderstaande lampen d esgewenst zelf vervangen. Sommige
lampen zijn eenvoudiger te vervan gen dan andere lampen. Aangezien
de onderdelen beschadigd zouden kunnen raken, raden wij u aan om
de vervanging te laten uitvoeren d oor een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
Voorbereiden van het vervangen van een lamp
Plaats lampen
1
2
