2020 TOYOTA PRIUS Instructieboekje (in Dutch)

4724-5. Gebruik van de ondersteunende systemen
PRIUS_OM_OM47D94E_(EE)

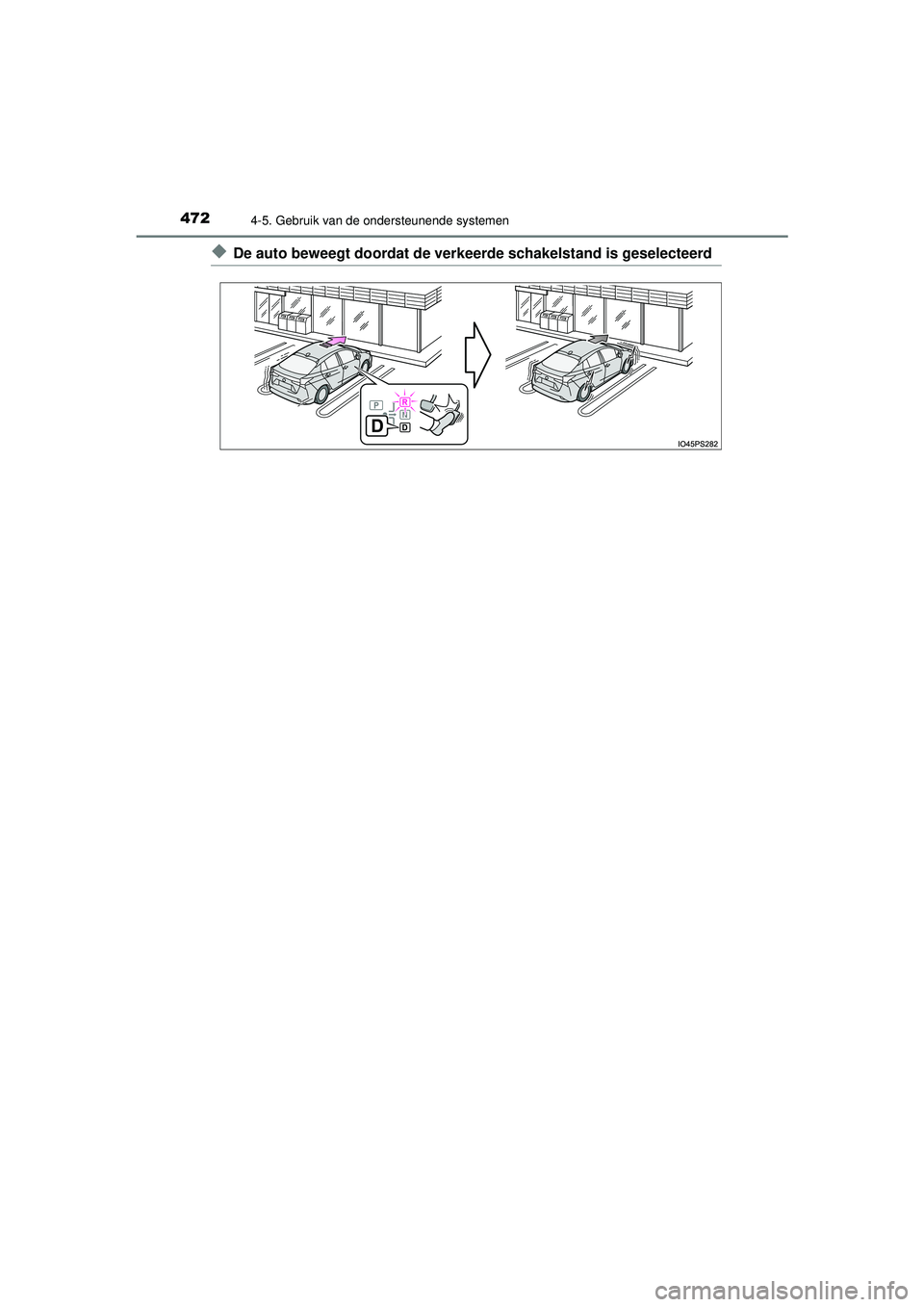

◆De auto beweegt doordat de verkeerde schakelstand is geselecteerd
PRIUS_OM_OM47D94E_(EE).book Page 472 Monday, February 3, 2020 9:55 AM

4734-5. Gebruik van de ondersteunende systemen
4
Rijden
PRIUS_OM_OM47D94E_(EE)
Hoeksensoren voor
Binnenste sensoren voor
Hoeksensoren achter
Binnenste sensoren achter
De Parking Support Brake-functie k an worden ingeschakeld/uitgeschakeld
via het scherm ( →Blz. 161) van het multi-informatiedisplay.
Wanneer de Parking Support Brake-
functie is uitgeschakeld, gaat het con-
trolelampje PKSB OFF branden.
Wanneer de Parking Support Brake-functie is uitgeschakeld, wordt de werking van
het systeem pas hervat wanneer de functie weer wordt ingeschakeld via het
scherm op het multi-informatiedisplay. (De werking van het systeem wordt
niet hervat door bediening van de startknop.)
Soorten sensoren
1
2
3
4
Wijzigen van instellingen van de Parking Support Brake-functie
PRIUS_OM_OM47D94E_(EE).book Page 473 Monday, February 3, 2020 9:55 AM

4744-5. Gebruik van de ondersteunende systemen
PRIUS_OM_OM47D94E_(EE)

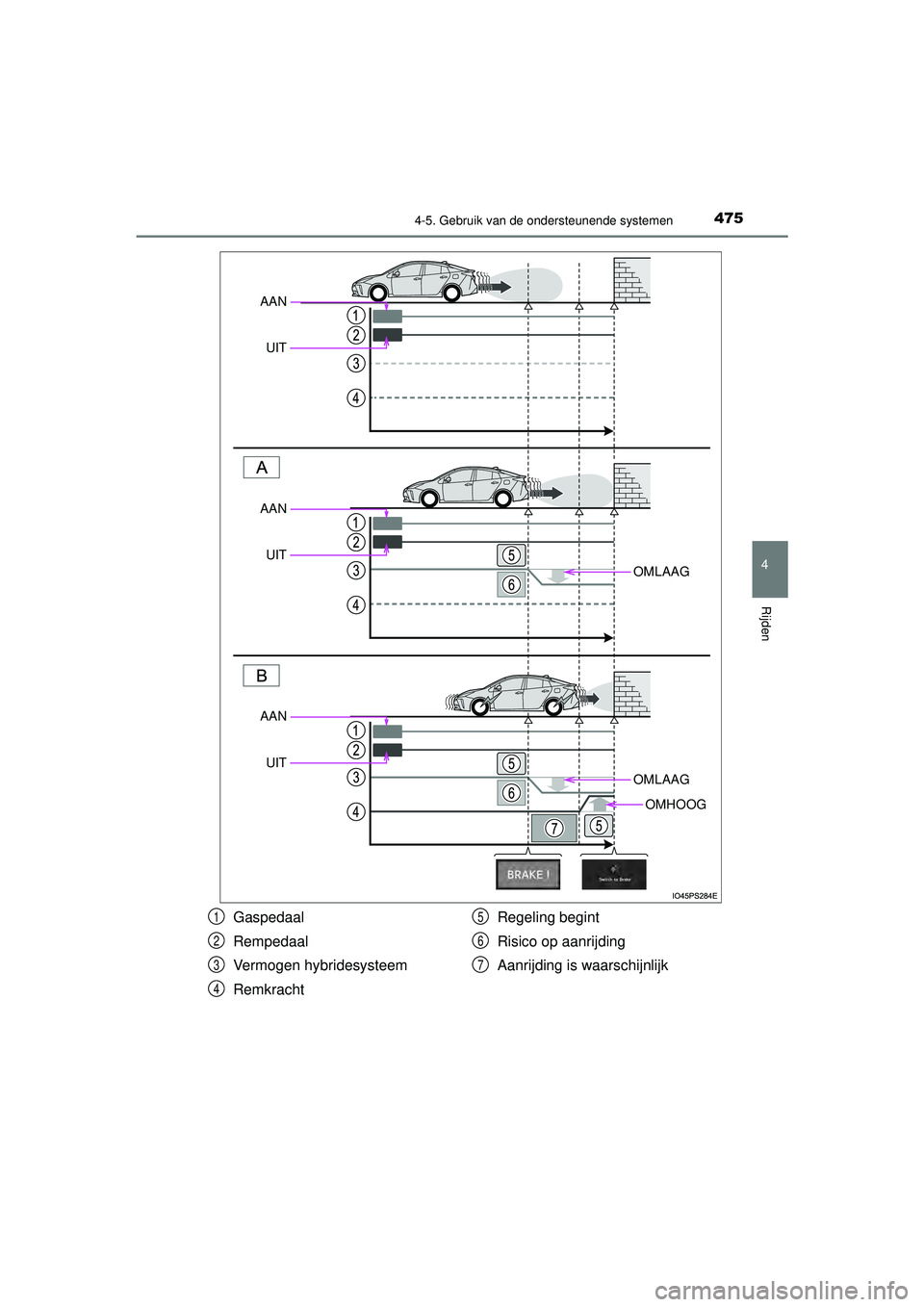

Wanneer de Parking Support Brake-functie een obstakel signaleert en er een
risico op een aanrijding bestaat, wordt het vermogen van het hybridesysteem
verminderd om een toename van de rijsnelheid te beperken. (Begrenzingsre-
geling hybridesysteem: A)
Bovendien, wanneer u het gaspedaal ingetrapt blijft houden, treedt het rem-
systeem in werking om de rijsnelheid te verlagen. (Remregeling: B)
Werking
PRIUS_OM_OM47D94E_(EE).book Page 474 Monday, February 3, 2020 9:55 AM

4754-5. Gebruik van de ondersteunende systemen
4
Rijden
PRIUS_OM_OM47D94E_(EE)
OMLAAG
OMLAAG
OMHOOG
AANUIT
AANUIT
AAN
UIT
Gaspedaal
Rempedaal
Vermogen hybridesysteem
Remkracht Regeling begint
Risico op aanrijding
Aanrijding is waarschijnlijk1
2
3
4
5
6
7
PRIUS_OM_OM47D94E_(EE).book Page 475
Monday, February 3, 2020 9:55 AM

4764-5. Gebruik van de ondersteunende systemen
PRIUS_OM_OM47D94E_(EE)■

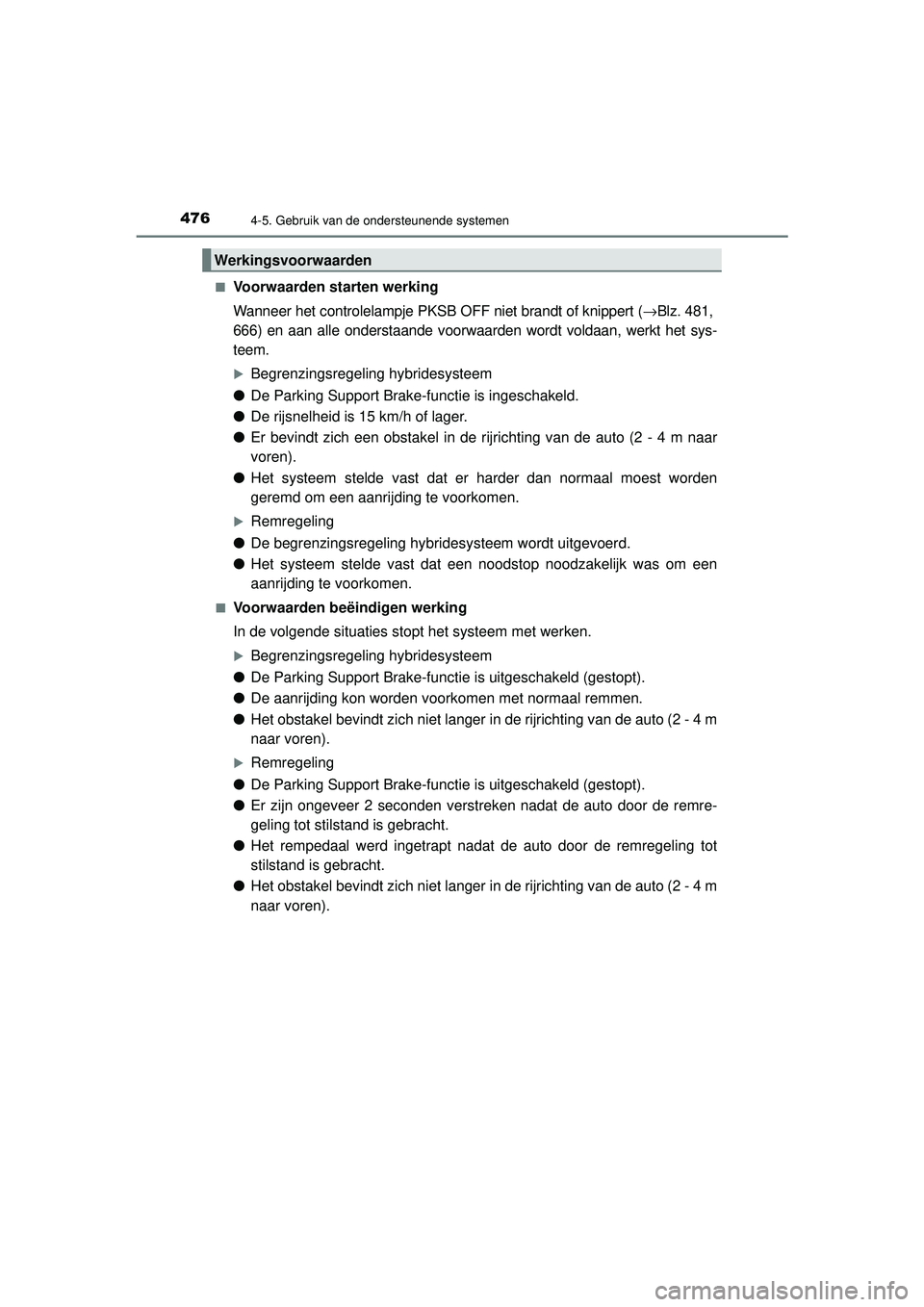

Voorwaarden starten werking
Wanneer het controlelampje PKSB O
FF niet brandt of knippert (→Blz. 481,
666) en aan alle onderstaande voorwaarden wordt voldaan, werkt het sys-
teem.
Begrenzingsregeling hybridesysteem
● De Parking Support Brake-functie is ingeschakeld.
● De rijsnelheid is 15 km/h of lager.
● Er bevindt zich een obstakel in de rijrichting van de auto (2 - 4 m naar
voren).
● Het systeem stelde vast dat er harder dan normaal moest worden
geremd om een aanrijding te voorkomen.
Remregeling
● De begrenzingsregeling hybridesysteem wordt uitgevoerd.
● Het systeem stelde vast dat een noodstop noodzakelijk was om een
aanrijding te voorkomen.
■Voorwaarden beëindigen werking
In de volgende situaties stopt het systeem met werken.
Begrenzingsregeling hybridesysteem
● De Parking Support Brake-functie is uitgeschakeld (gestopt).
● De aanrijding kon worden voorkomen met normaal remmen.
● Het obstakel bevindt zich niet langer in de rijrichting van de auto (2 - 4 m
naar voren).
Remregeling
● De Parking Support Brake-functie is uitgeschakeld (gestopt).
● Er zijn ongeveer 2 seconden verstreken nadat de auto door de remre-
geling tot stilstand is gebracht.
● Het rempedaal werd ingetrapt nadat de auto door de remregeling tot
stilstand is gebracht.
● Het obstakel bevindt zich niet langer in de rijrichting van de auto (2 - 4 m
naar voren).
Werkingsvoorwaarden
PRIUS_OM_OM47D94E_(EE).book Page 476 Monday, February 3, 2020 9:55 AM

4774-5. Gebruik van de ondersteunende systemen
4
Rijden
PRIUS_OM_OM47D94E_(EE)
Wanneer de begrenzingsregeling hybridesysteem of de remregeling in wer-
king is, klinkt de zoemer en wordt een melding weergegeven op het multi-
informatiedisplay om de bestuurder te waarschuwen.
Afhankelijk van de situatie werkt de begrenzingsregeling om hetzij de acceleratie te
begrenzen hetzij het vermogen zo veel mogelijk te beperken.
Weergave en zoemer voor begrenzingsregeling hybridesysteem en
remregeling
RegelingSituatieMulti-informatiedisplay
Controle-
lampje PKSB OFF
Zoemer
De begren-
zingsregeling
hybridesys-
teem is in
werking
(regeling
begrenzing
acceleratie)
Acceleratie is
vanaf een
bepaalde
snelheid niet
mogelijk.
Brandt niet
Kort piep-
signaal
De begren-
zingsregeling
hybridesys-
teem is in
werking
(regeling om
het vermogen
zo veel moge-
lijk te beper-
ken)
Er moet har-
der dan nor-
maal worden
geremd
Brandt niet
De remrege-
ling is in wer-
kingEen nood-
stop is nood-
zakelijk
De auto is tot
stilstand
gebracht door
de werking
van het sys-
teemDe auto is tot
stilstand
gebracht na
werking door
de remrege-
ling
Brandt
PRIUS_OM_OM47D94E_(EE).book Page 477 Monday, February 3, 2020 9:55 AM

4784-5. Gebruik van de ondersteunende systemen
PRIUS_OM_OM47D94E_(EE)
■Signaleringsgebied sensoren
Het detectiebereik van de Parking Support Brake-functie verschilt van dat van de
Toyota Parking Assist-sensor. ( →Blz. 464)
Daardoor wordt de Parking Su pport Brake-functie mogelijk niet geactiveerd, ook al sig-
naleert de Toyota Parking Assist-sensor een obstakel en wordt er een waarschuwing
gegeven.
■ Werking systeem
Wanneer de auto tot stilstand wordt gebracht door de werking van het systeem, wordt
de Parking Support Brake-functie uitgeschakeld en brandt het controlelampje PKSB
OFF.
■ Systeemherstel
Wanneer de Parking Support Brake-functie wordt uitgeschakeld door de werking van
het systeem en u de werking ervan wilt hervatten, schakel dan de Parking Support
Brake-functie weer in ( →Blz. 473) of zet het contact UIT en weer AAN. Wanneer de
auto rijdt terwijl een obstakel zich niet langer in de rijrichting van de auto bevindt of
wanneer de rijrichting van de auto wijzigt (bijvoorbeeld wanneer u eerst vooruit reedt
en vervolgens achteruit en vice versa), wordt de werking van het systeem automatisch
hervat.
■ Obstakels die niet door de sensoren worden waargenomen
De volgende obstakels worden mogelijk niet door de sensoren gesignaleerd.
● Objecten zoals mensen, doeken en sneeuw die geluidsgolven slecht reflecteren.
(Met name mensen die bepaalde soorten kleding dragen worden mogelijk niet gesig-
naleerd.)
● Objecten die niet loodrecht op de grond staan, objecten die niet in een rechte hoek
ten opzichte van de rijrichting van de auto staan, ongelijkmatige of golvende objecten
● Lage objecten
● Dunne objecten zoals draden, hekken, touwen en palen van verkeersborden
● Objecten die zich extreem dicht bij de bumper bevinden
■ Zoemer Toyota Parking Assist-sensor
Als, ongeacht of de Toyota Parking Assist-sensor AAN of UIT is ( →Blz. 459), de Par-
king Support Brake-functie niet is uitgeschakeld ( →Blz. 473) en de sensoren voor en
achter een obstakel signaleren en de remregeling wordt uitgevoerd, klinkt ook de zoe-
mer van de Toyota Parking Assist-sensor en wordt er een melding gegeven over de
geschatte afstand tot het obstakel.
PRIUS_OM_OM47D94E_(EE).book Page 478 Monday, February 3, 2020 9:55 AM

4794-5. Gebruik van de ondersteunende systemen
4
Rijden
PRIUS_OM_OM47D94E_(EE)■
Situaties waarin het systeem mogelijk werkt, zelfs als er geen kans op een aanrij-
ding is
In de onderstaande situaties werkt het systeem mogelijk, zelfs als er geen kans op een
aanrijding is.
●Omgevingsinvloeden
• De auto rijdt richting een spandoek of vlag, een laaghangende tak of een slag-
boom (zoals wordt gebruikt bij spoorwegovergangen, tolpoortjes en parkeerplaat-
sen)
• Er bevindt zich een obstakel aan de rand van de weg (wanneer er in een smalle tunnel, over een smalle brug of op een smalle weg wordt gereden)
• Bij fileparkeren
• Bij een groef of gat in het wegdek
• Wanneer de auto over een metalen afdekking (rooster) rijdt, zoals gebruikt boven afvoergoten
• Er wordt gereden op een steile helling
• De sensor wordt bedekt door water als gevolg van een overstroomde weg
● Weersomstandigheden
• Er zit ijs, sneeuw, vuil, o.i.d. op de sensor (na het verwijderen zal het systeem
weer normaal werken)
• Zware regenval of een andere oorzaak waardoor er veel water op uw auto terechtkomt
• Bij het rijden onder barre weersomstandigheden, bijvoorbeeld bij mist, sneeuw of
een zandstorm
● Invloeden veroorzaakt door andere geluidsgolven
• Er bevindt zich een bron van ultrasoongolven in de buurt, zoals een claxon of een
Parking Assist-sensor van een ander voertuig, een voertuigsignaleringssysteem,
de motor van een motorfiets of de luchtremmen van een groot voertuig
• Elektronische onderdelen (zoals een kentekenplaat met achtergrondverlichting (met name fluorescerende), mistlampen, een spatbordantenne of een draadloze
antenne) zijn in de buurt van de sensoren geplaatst
• Er wordt gereden op een smalle weg
• Er wordt gereden op een grindweg of in
een gebied waar het gras hoog is
PRIUS_OM_OM47D94E_(EE).book Page 479 Monday, February 3, 2020 9:55 AM
