2020 TOYOTA PRIUS Instructieboekje (in Dutch)

6887-2. Stappen die genomen moeten worden in noodgevallen
PRIUS_OM_OM47D94E_(EE)

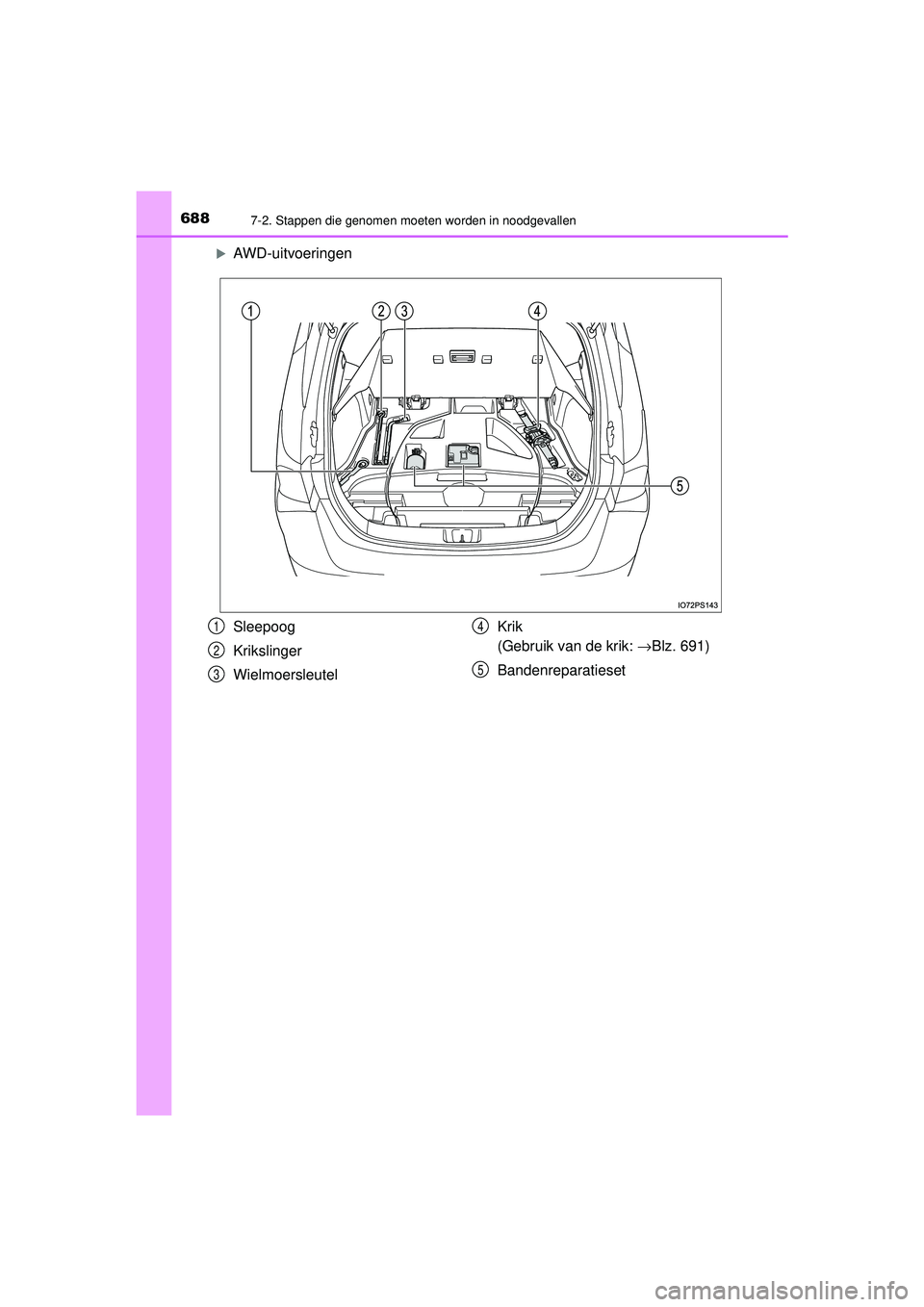

AWD-uitvoeringen
Sleepoog
Krikslinger
WielmoersleutelKrik
(Gebruik van de krik: →Blz. 691)
Bandenreparatieset1
2
3
4
5
PRIUS_OM_OM47D94E_(EE).book Page 688
Monday, February 3, 2020 9:55 AM

6897-2. Stappen die genomen moeten worden in noodgevallen
PRIUS_OM_OM47D94E_(EE)
7
Bij problemen

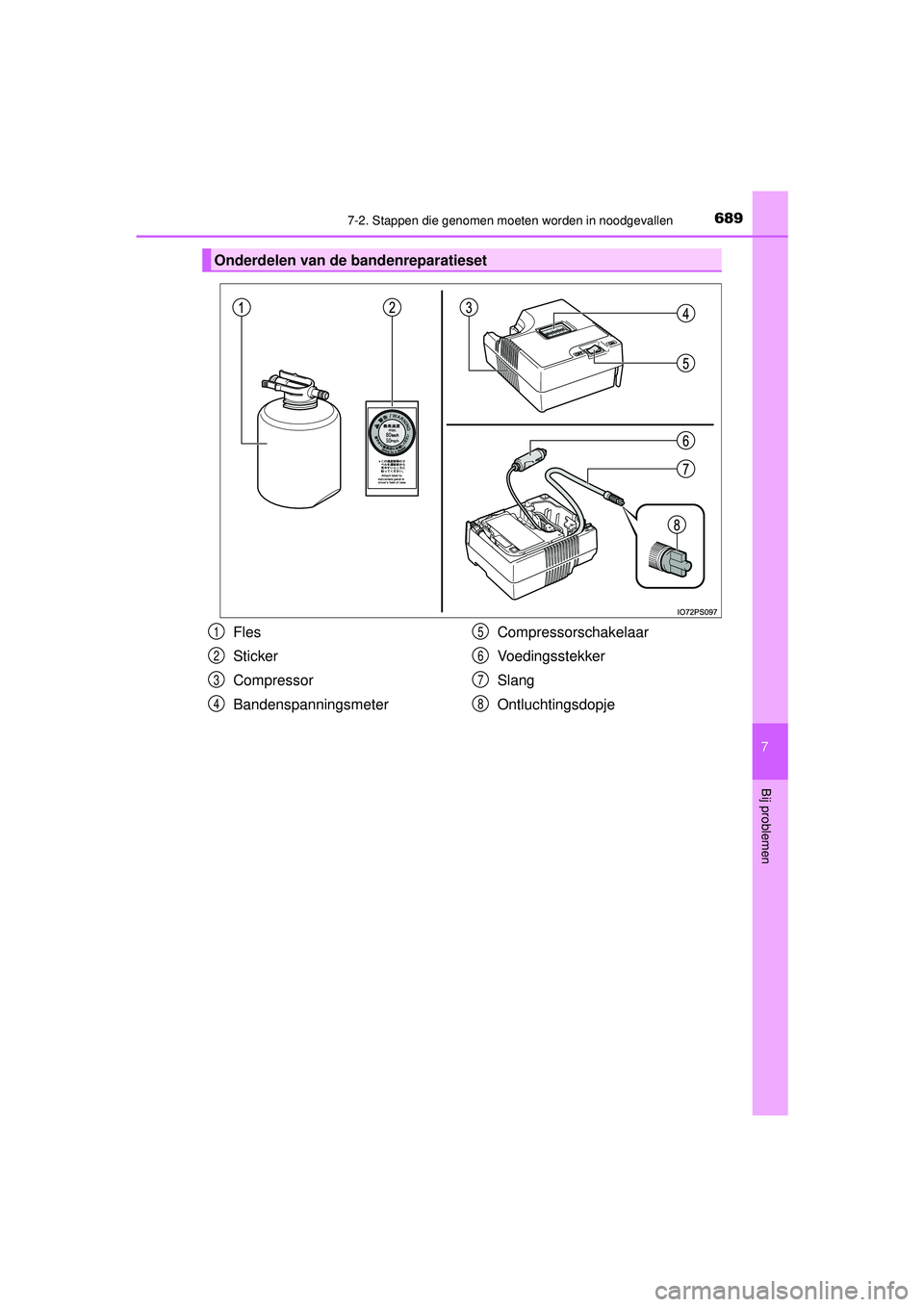

Onderdelen van de bandenreparatieset
Fles
Sticker
Compressor
BandenspanningsmeterCompressorschakelaar
Voedingsstekker
Slang
Ontluchtingsdopje1
2
3
4
5
6
7
8
PRIUS_OM_OM47D94E_(EE).book Page 689
Monday, February 3, 2020 9:55 AM

6907-2. Stappen die genomen moeten worden in noodgevallen
PRIUS_OM_OM47D94E_(EE)

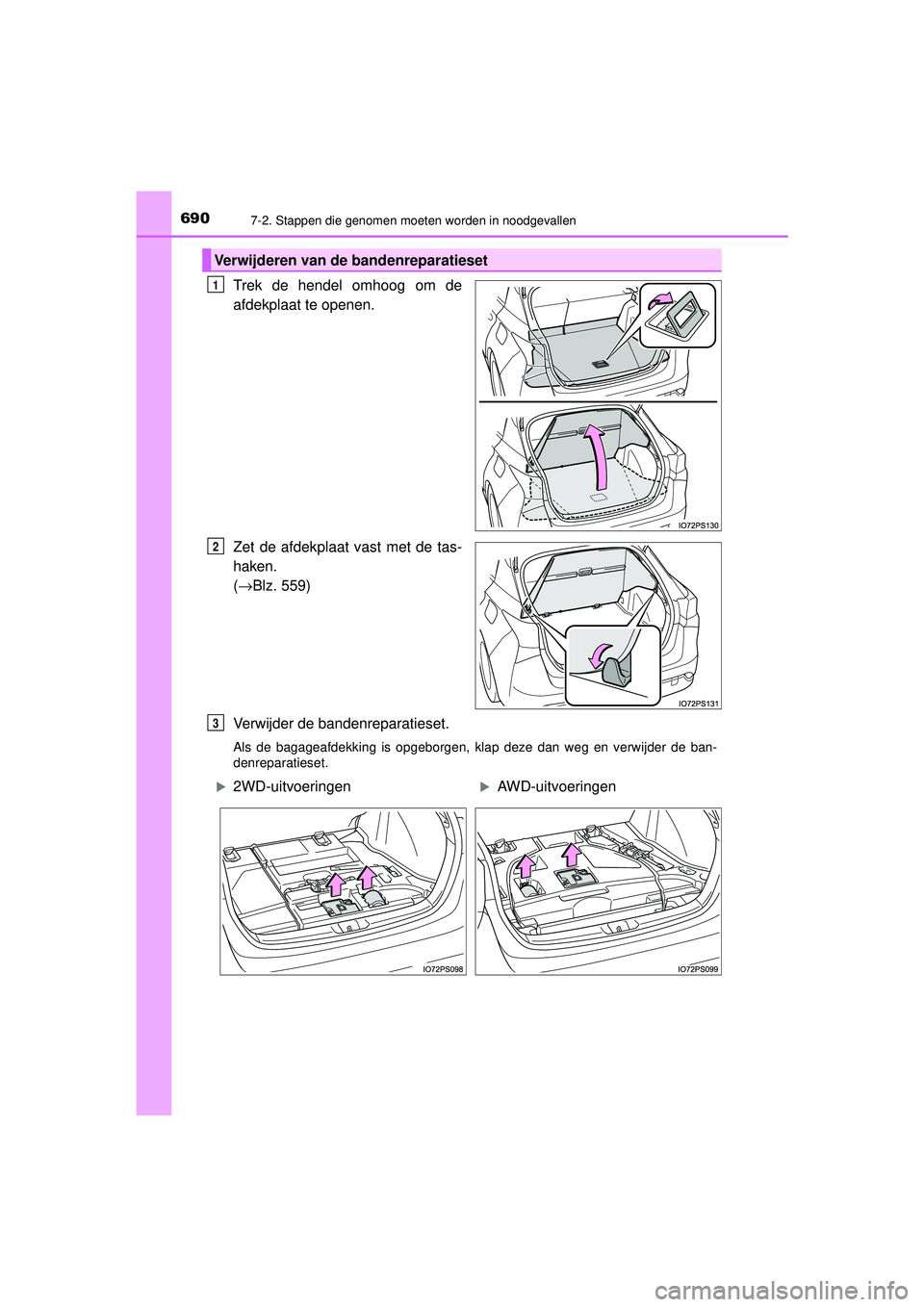

Trek de hendel omhoog om de
afdekplaat te openen.
Zet de afdekplaat vast met de tas-
haken.
(→Blz. 559)
Verwijder de bandenreparatieset.
Als de bagageafdekking is opgeborgen, klap deze dan weg en verwijder de ban-
denreparatieset.
Verwijderen van de bandenreparatieset
1
2
3
2WD-uitvoeringenAWD-uitvoeringen
PRIUS_OM_OM47D94E_(EE).book Page 690 Monday, February 3, 2020 9:55 AM

6917-2. Stappen die genomen moeten worden in noodgevallen
PRIUS_OM_OM47D94E_(EE)
7
Bij problemen

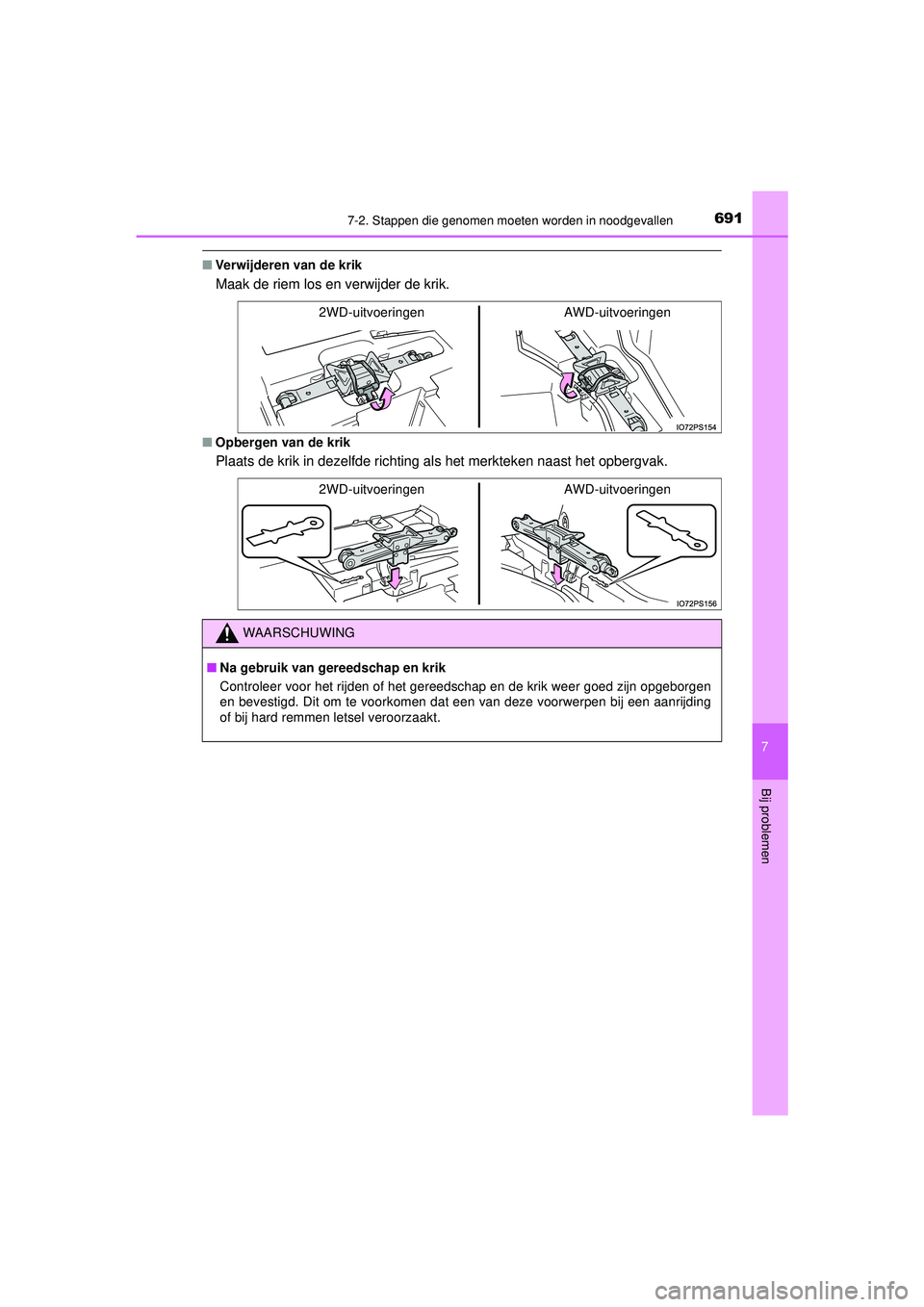

■Verwijderen van de krik
Maak de riem los en verwijder de krik.
■Opbergen van de krik
Plaats de krik in dezelfde richting als het merkteken naast het opbergvak.
2WD-uitvoeringen AWD-uitvoeringen
2WD-uitvoeringenAWD-uitvoeringen
WAARSCHUWING
■Na gebruik van gereedschap en krik
Controleer voor het rijden of het geree dschap en de krik weer goed zijn opgeborgen
en bevestigd. Dit om te voorkomen dat een van deze voorwerpen bij een aanrijding
of bij hard remmen letsel veroorzaakt.
PRIUS_OM_OM47D94E_(EE).book Page 691 Monday, February 3, 2020 9:55 AM

6927-2. Stappen die genomen moeten worden in noodgevallen
PRIUS_OM_OM47D94E_(EE)

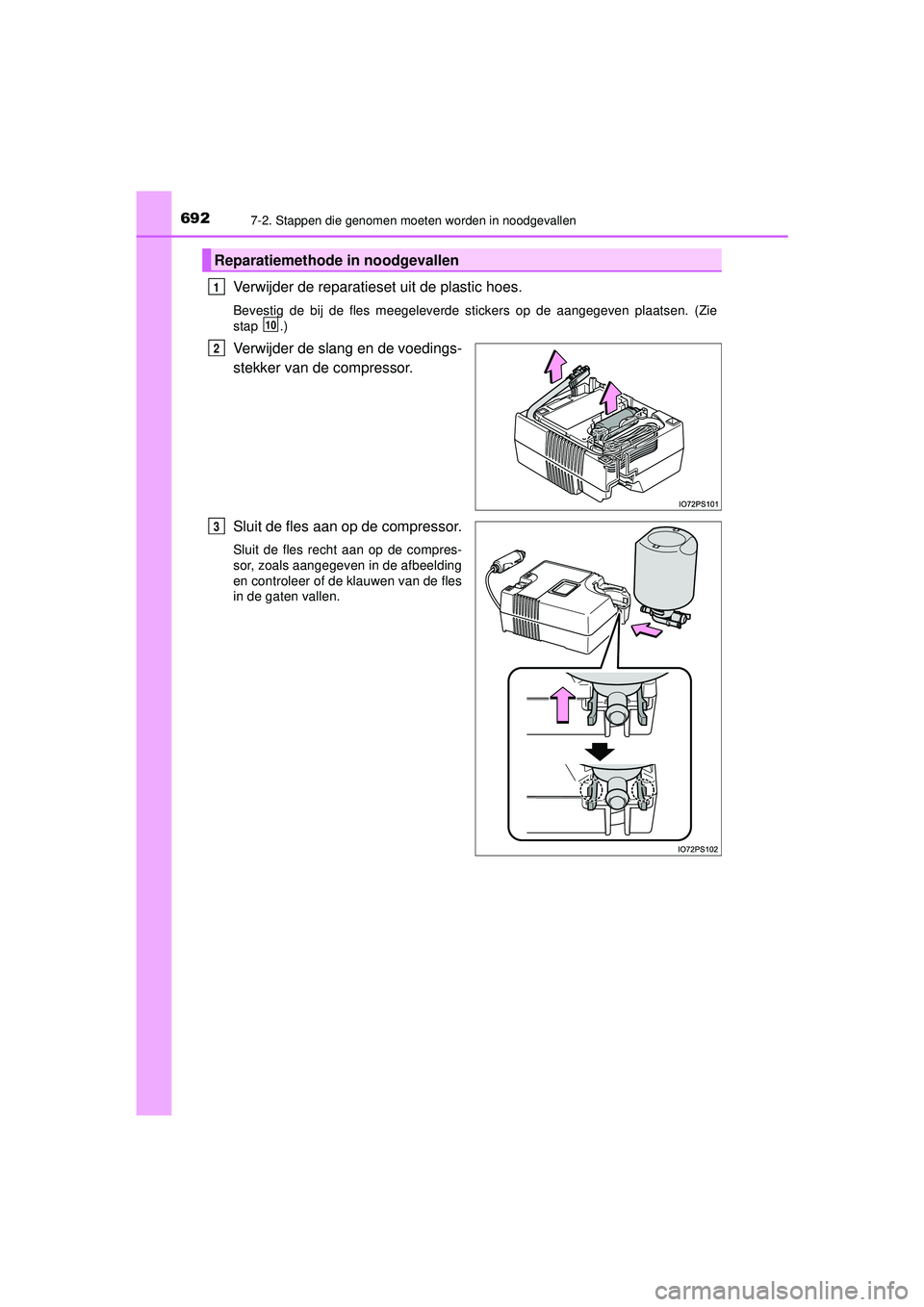

Verwijder de reparatieset uit de plastic hoes.
Bevestig de bij de fles meegeleverde stickers op de aangegeven plaatsen. (Zie
stap .)
Verwijder de slang en de voedings-
stekker van de compressor.
Sluit de fles aan op de compressor.
Sluit de fles recht aan op de compres-
sor, zoals aangegeven in de afbeelding
en controleer of de klauwen van de fles
in de gaten vallen.
Reparatiemethode in noodgevallen
1
10
2
3
PRIUS_OM_OM47D94E_(EE).book Page 692 Monday, February 3, 2020 9:55 AM

6937-2. Stappen die genomen moeten worden in noodgevallen
PRIUS_OM_OM47D94E_(EE)
7
Bij problemen

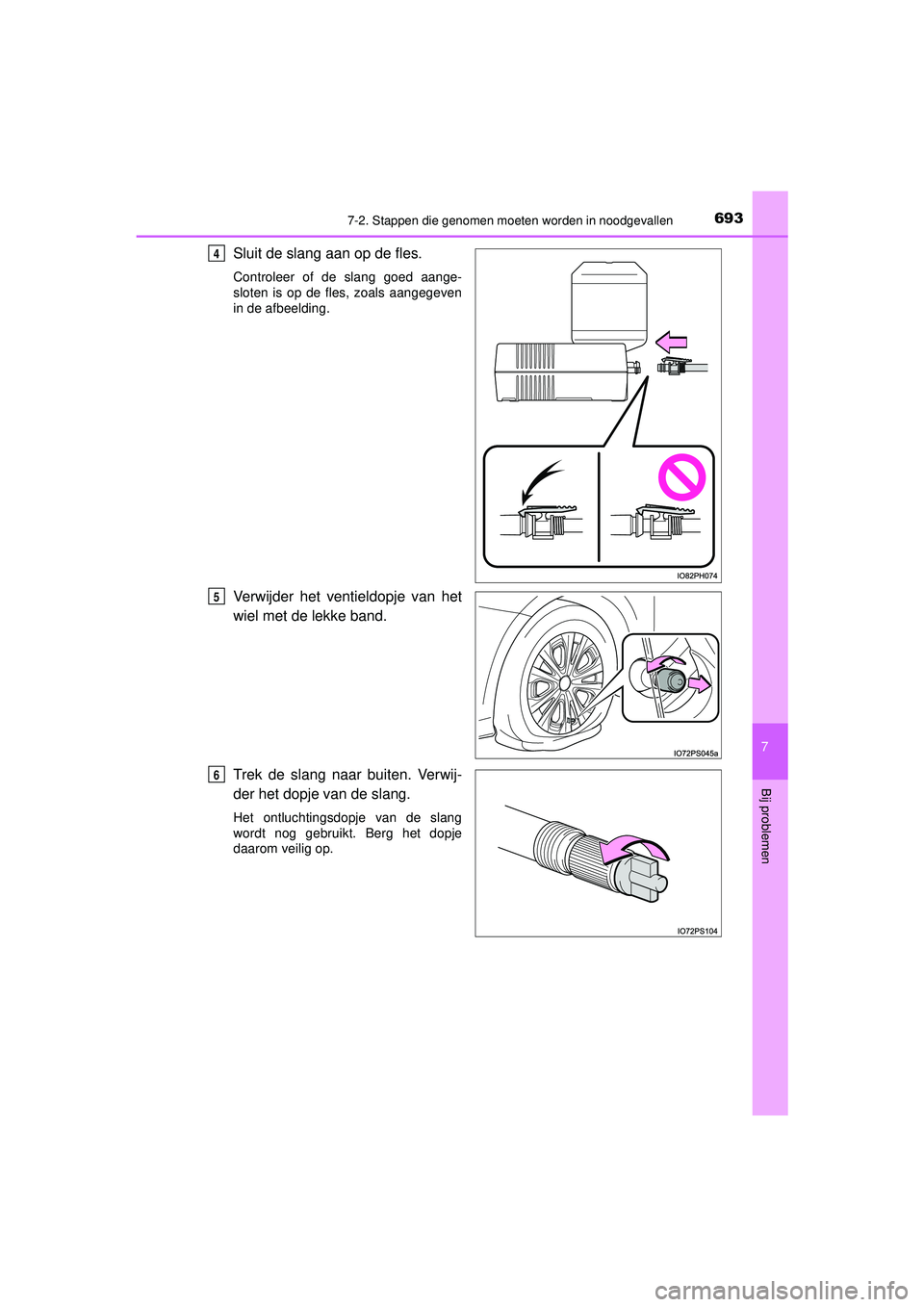

Sluit de slang aan op de fles.
Controleer of de slang goed aange-
sloten is op de fles, zoals aangegeven
in de afbeelding.
Verwijder het ventieldopje van het
wiel met de lekke band.
Trek de slang naar buiten. Verwij-
der het dopje van de slang.
Het ontluchtingsdopje van de slang
wordt nog gebruikt. Berg het dopje
daarom veilig op.
4
5
6
PRIUS_OM_OM47D94E_(EE).book Page 693 Monday, February 3, 2020 9:55 AM

6947-2. Stappen die genomen moeten worden in noodgevallen
PRIUS_OM_OM47D94E_(EE)

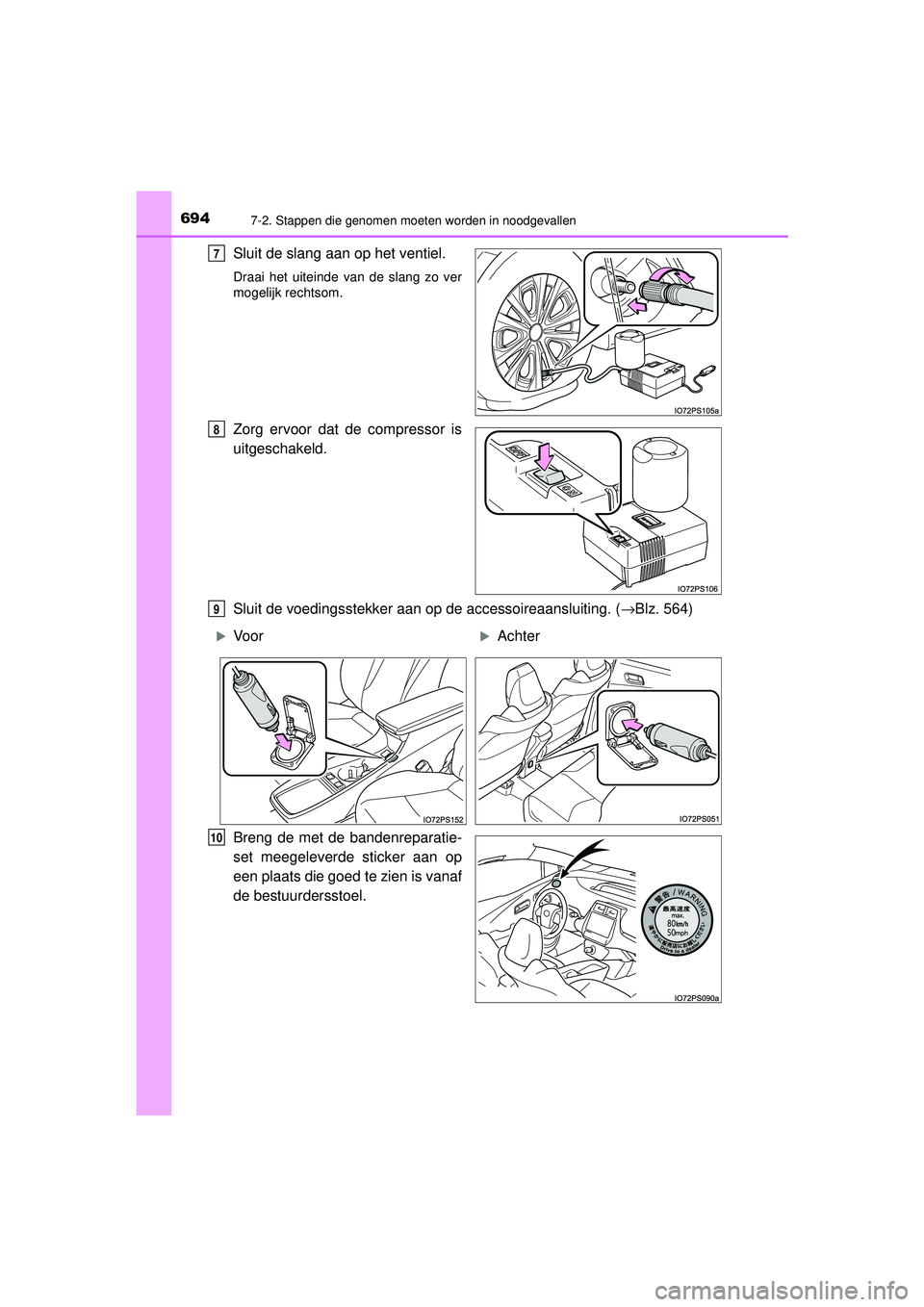

Sluit de slang aan op het ventiel.
Draai het uiteinde van de slang zo ver
mogelijk rechtsom.
Zorg ervoor dat de compressor is
uitgeschakeld.
Sluit de voedingsstekker aan op de accessoireaansluiting. (→Blz. 564)
Breng de met de bandenreparatie-
set meegeleverde sticker aan op
een plaats die goed te zien is vanaf
de bestuurdersstoel.
7
8
9
VoorAchter
10
PRIUS_OM_OM47D94E_(EE).book Page 694 Monday, February 3, 2020 9:55 AM

6957-2. Stappen die genomen moeten worden in noodgevallen
PRIUS_OM_OM47D94E_(EE)
7
Bij problemen

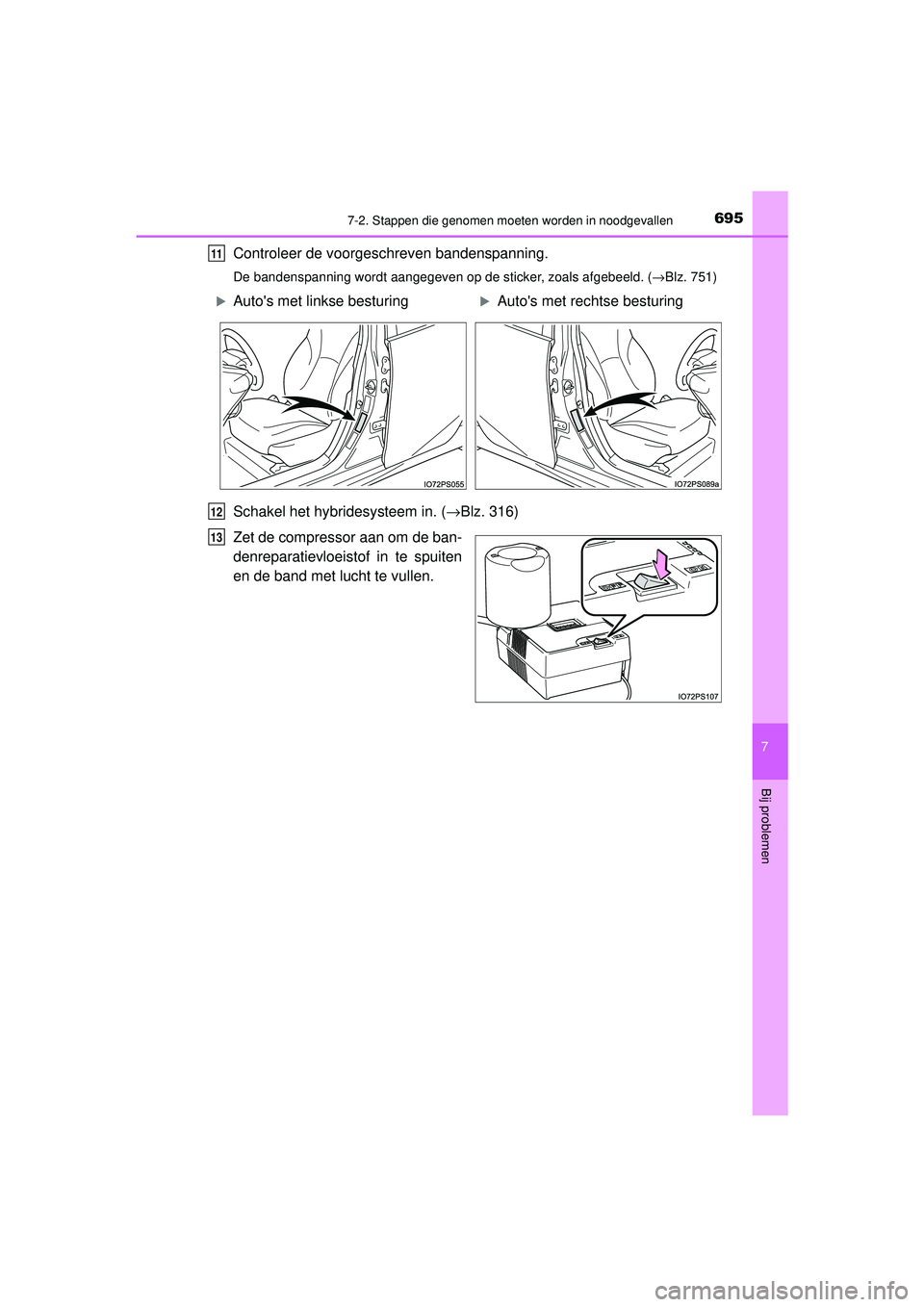

Controleer de voorgeschreven bandenspanning.
De bandenspanning wordt aangegeven op de sticker, zoals afgebeeld. (→Blz. 751)
Schakel het hybridesysteem in. (→Blz. 316)
Zet de compressor aan om de ban-
denreparatievloeistof in te spuiten
en de band met lucht te vullen.
11
Auto's met linkse besturingAuto's met rechtse besturing
12
13
PRIUS_OM_OM47D94E_(EE).book Page 695 Monday, February 3, 2020 9:55 AM
