2020 Peugeot Boxer Manual del propietario (in Spanish)

135
Características Técnicas

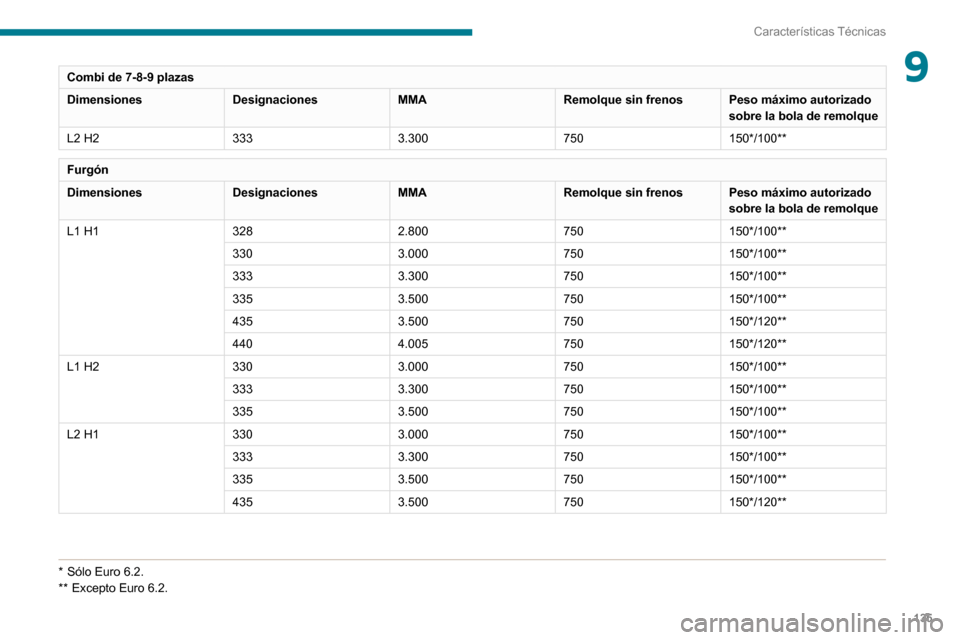

9Combi de 7-8-9 plazas
DimensionesDesignacionesMMARemolque sin frenosPeso máximo autorizado
sobre la bola de remolque
L2 H2 3333.300750150*/100**
Furgón
DimensionesDesignacionesMMARemolque sin frenosPeso máximo autorizado
sobre la bola de remolque
L1 H1 3282.800750150*/100**
330 3.000750150*/100**
333 3.300750150*/100**
335 3.500750150*/100**
435 3.500750150*/120**
440 4.005750150*/120**
L1 H2 3303.000750150*/100**
333 3.300750150*/100**
335 3.500750150*/100**
L2 H1 3303.000750150*/100**
333 3.300750150*/100**
335 3.500750150*/100**
435 3.500750150*/120**
* Sólo Euro 6.2.
** Excepto Euro 6.2.

136
Características Técnicas

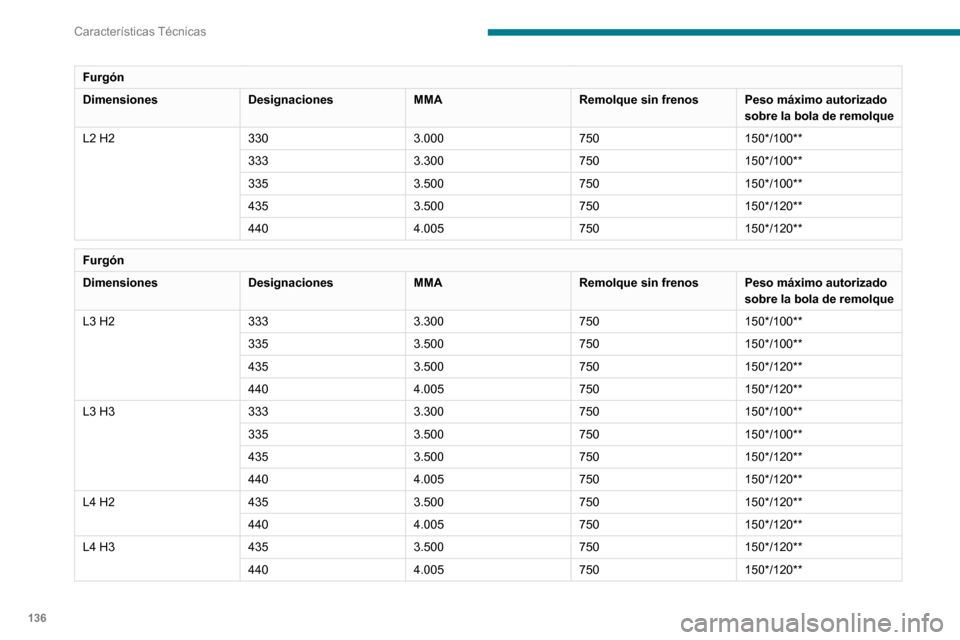

Furgón
DimensionesDesignacionesMMARemolque sin frenosPeso máximo autorizado
sobre la bola de remolque
L2 H2 3303.000750150*/100**
333 3.300750150*/100**
335 3.500750150*/100**
435 3.500750150*/120**
440 4.005750150*/120**
Furgón
DimensionesDesignacionesMMARemolque sin frenosPeso máximo autorizado
sobre la bola de remolque
L3 H2 3333.300750150*/100**
335 3.500750150*/100**
435 3.500750150*/120**
440 4.005750150*/120**
L3 H3 3333.300750150*/100**
335 3.500750150*/100**
435 3.500750150*/120**
440 4.005750150*/120**
L4 H2 4353.500750150*/120**
440 4.005750150*/120**
L4 H3 4353.500750150*/120**
440 4.005750150*/120**
Dimensiones
Los valores de las dimensiones se dan en milímetros.
Furgón



El vehículo se presenta en 4 longitudes (L1, etc.) y 3 alturas (H1, etc.): L1L2L3L4
H1 H2 H1H2H2H3H2H3
L Longitud total 4.9635.4135.9986.363
H Altura total 2.2542.524 2.2542.5242.5242.7642.5242.764
A Batalla 3.0003.450 4.035

137
Características Técnicas

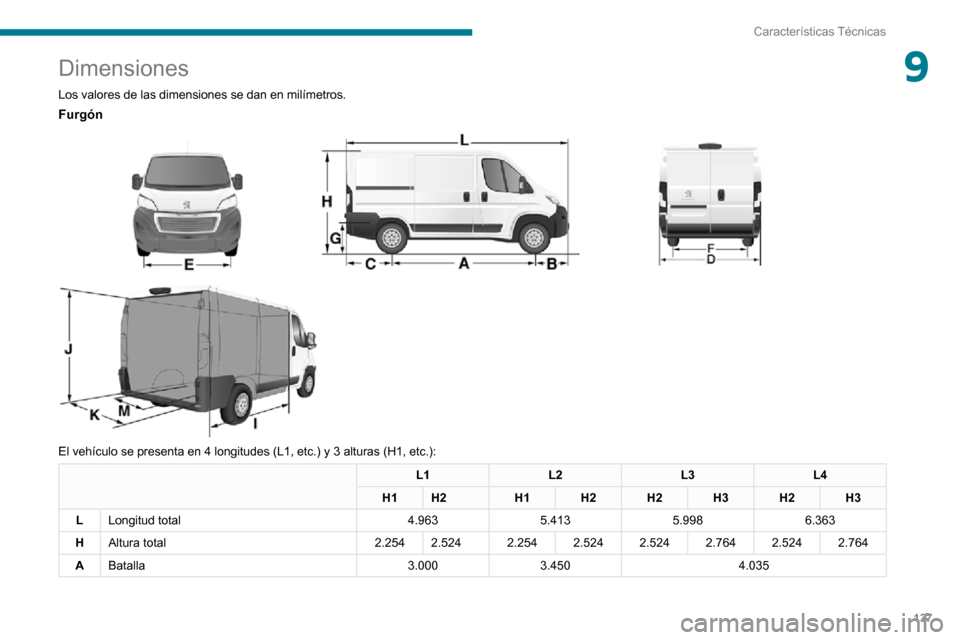

9Dimensiones
Los valores de las dimensiones se dan en milímetros.
Furgón



El vehículo se presenta en 4 longitudes (L1, etc.) y 3 alturas (H1, etc.):
L1 L2L3L4
H1 H2 H1H2H2H3H2H3
L Longitud total 4.9635.4135.9986.363
H Altura total 2.2542.524 2.2542.5242.5242.7642.5242.764
A Batalla 3.0003.450 4.035

138
Características Técnicas

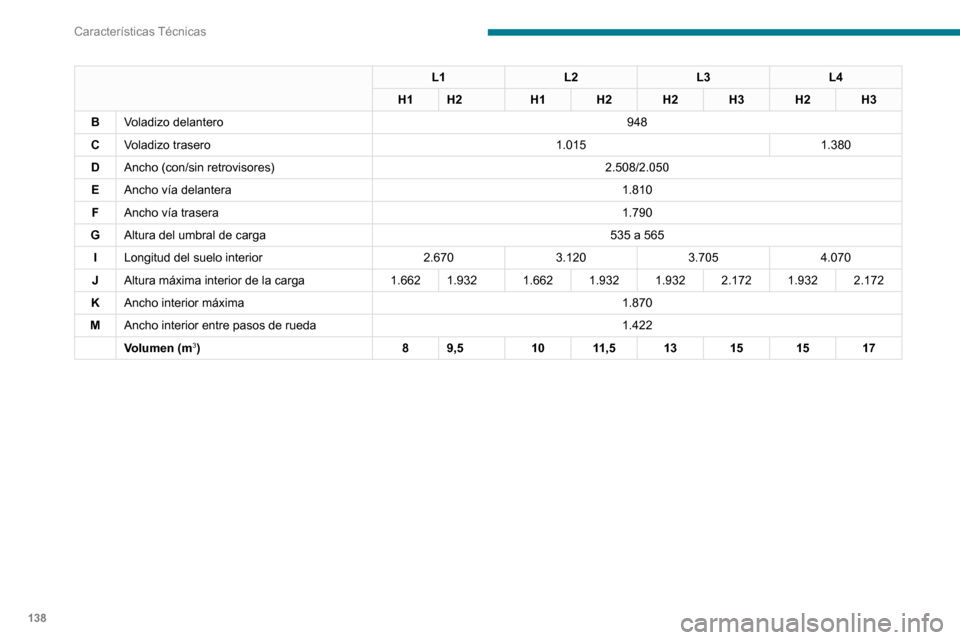

L1L2L3L4
H1 H2 H1H2H2H3H2H3
B Voladizo delantero 948
C Voladizo trasero 1.0151.380
D Ancho (con/sin retrovisores) 2.508/2.050
E Ancho vía delantera 1.810
F Ancho vía trasera 1.790
G Altura del umbral de carga 535 a 565
I Longitud del suelo interior 2.6703.1203.7054.070
J Altura máxima interior de la carga 1.6621.932 1.6621.9321.9322.1721.9322.172
K Ancho interior máxima 1.870
M Ancho interior entre pasos de rueda 1.422
Volumen (m
3) 89,5 1011,5 13151517

139
Características Técnicas

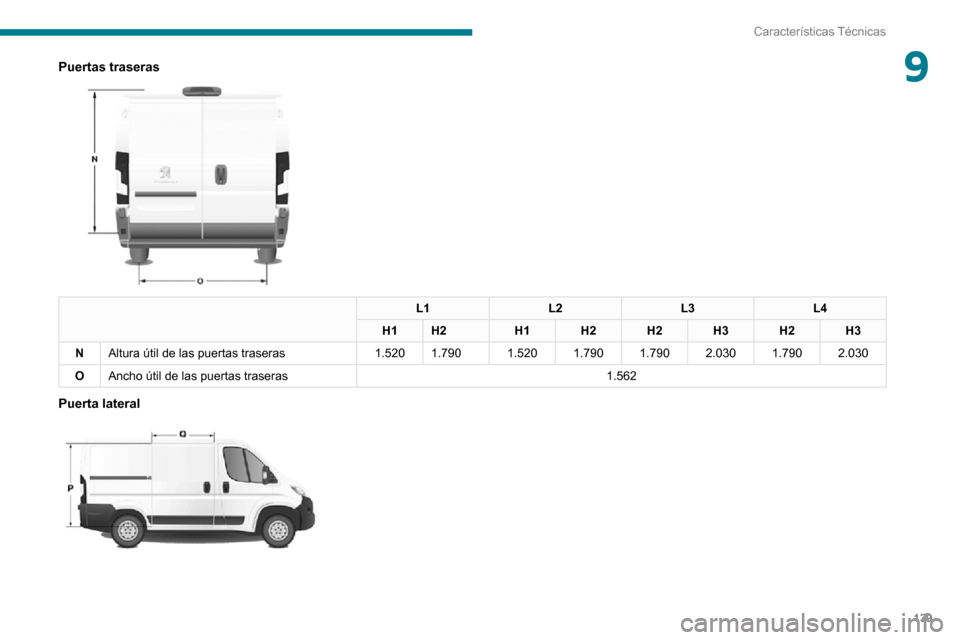

9Puertas traseras

L1L2L3L4
H1 H2 H1H2H2H3H2H3
N Altura útil de las puertas traseras 1.5201.790 1.5201.790 1.7902.0301.7902.030
O Ancho útil de las puertas traseras 1.562
Puerta lateral

140
Características Técnicas
L1L2L3L4
H1 H2 H1H2H2 H3H2H3
P Altura de la puerta lateral corredera 1.4851.755 1.4851.755 1.755
Q Ancho de la puerta lateral corredera 1.0751.250
Combi


L1H1 L2H2
A 751 8721.201 1.322
B 1.201 1.7431.6512.193
C -860 -860


Elementos de
identificación

A. Placa del fabricante

Esta placa esta situada en el travesaño del
parachoques delantero bajo el capó.
1 - Número de homologación de la CE
2 - Número de identificación del vehículo
(VIN)

141
Características Técnicas

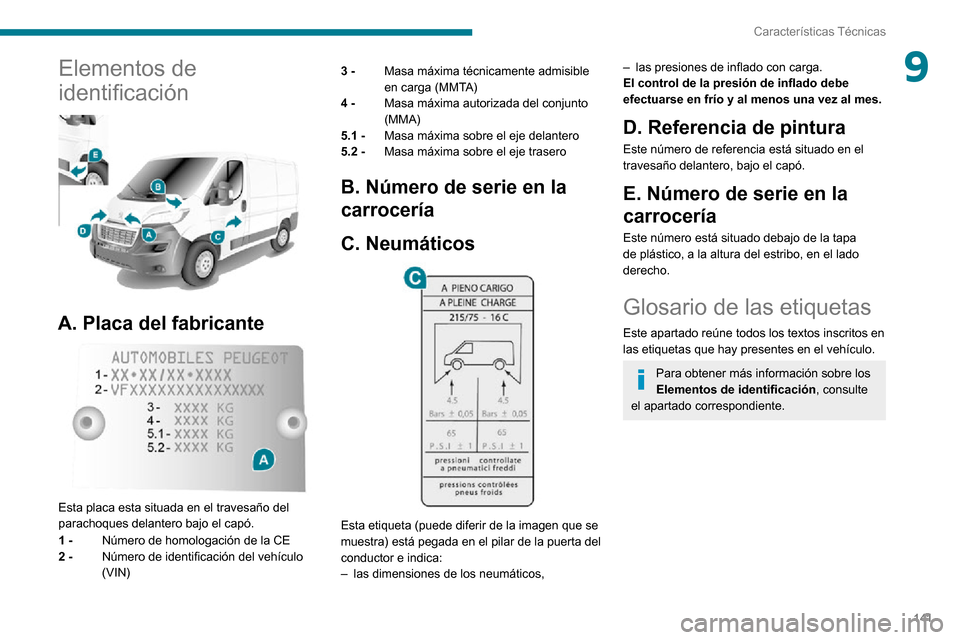

9Elementos de
identificación


A. Placa del fabricante

Esta placa esta situada en el travesaño del
parachoques delantero bajo el capó.
1 - Número de homologación de la CE
2 - Número de identificación del vehículo
(VIN) 3 -
Masa máxima técnicamente admisible
en carga (MMTA)
4 - Masa máxima autorizada del conjunto
(MMA)
5.1 - Masa máxima sobre el eje delantero
5.2 - Masa máxima sobre el eje trasero
B. Número de serie en la
carrocería
C. Neumáticos


Esta etiqueta (puede diferir de la imagen que se
muestra) está pegada en el pilar de la puerta del
conductor e indica:
– las dimensiones de los neumáticos,
– las presiones de inflado con carga.El control de la presión de inflado debe
efectuarse en frío y al menos una vez al mes.
D. Referencia de pintura
Este número de referencia está situado en el
travesaño delantero, bajo el capó.
E. Número de serie en la
carrocería
Este número está situado debajo de la tapa
de plástico, a la altura del estribo, en el lado
derecho.
Glosario de las etiquetas
Este apartado reúne todos los textos inscritos en
las etiquetas que hay presentes en el vehículo.
Para obtener más información sobre los
Elementos de identificación , consulte
el apartado correspondiente.

142
Características Técnicas

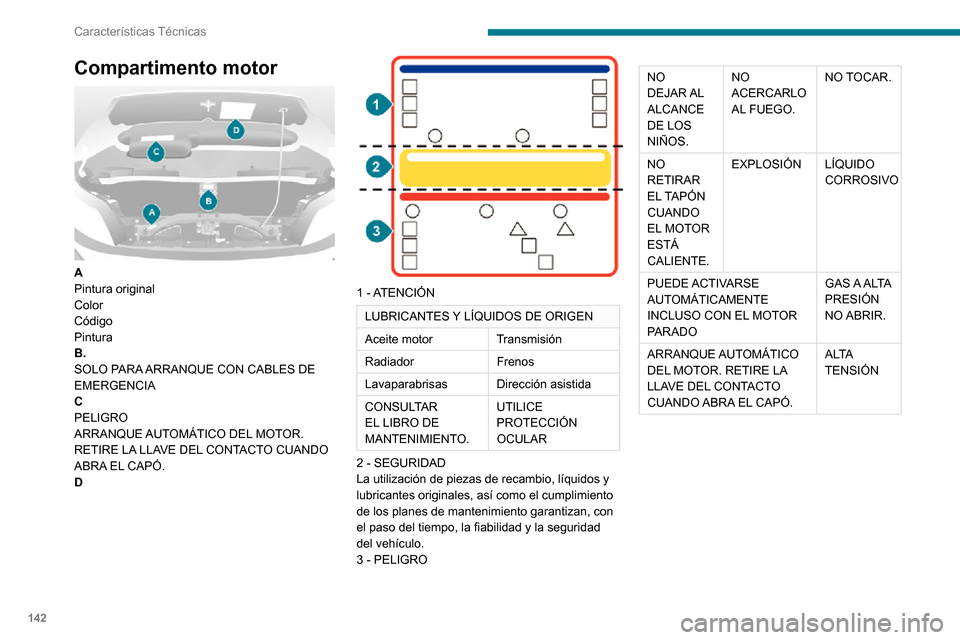

Compartimento motor

A
Pintura original
Color
Código
Pintura
B.
SOLO PARA ARRANQUE CON CABLES DE
EMERGENCIA
C
PELIGRO
ARRANQUE AUTOMÁTICO DEL MOTOR.
RETIRE LA LLAVE DEL CONTACTO CUANDO
ABRA EL CAPÓ.
D


1 - ATENCIÓN
LUBRICANTES Y LÍQUIDOS DE ORIGEN
Aceite motorTransmisión
Radiador Frenos
Lavaparabrisas Dirección asistida
CONSULTAR
EL LIBRO DE
MANTENIMIENTO. UTILICE
PROTECCIÓN
OCULAR
2 - SEGURIDAD
La utilización de piezas de recambio, líquidos y
lubricantes originales, así como el cumplimiento
de los planes de mantenimiento garantizan, con
el paso del tiempo, la fiabilidad y la seguridad
del vehículo.
3 - PELIGRO
NO
DEJAR AL
ALCANCE
DE LOS
NIÑOS. NO
ACERCARLO
AL FUEGO.
NO TOCAR.
NO
RETIRAR
EL TAPÓN
CUANDO
EL MOTOR
ESTÁ
CALIENTE. EXPLOSIÓN
LÍQUIDO
CORROSIVO
PUEDE ACTIVARSE
AUTOMÁTICAMENTE
INCLUSO CON EL MOTOR
PARADO GAS A ALTA
PRESIÓN
NO ABRIR.
ARRANQUE AUTOMÁTICO
DEL MOTOR. RETIRE LA
LLAVE DEL CONTACTO
CUANDO ABRA EL CAPÓ. A LTA
TENSIÓNDetrás de la tapa del
depósito de carburante

PELIGRO, RETÍRELO LENTAMENTE.
LAS SALPICADURAS DE CARBURANTE
PUEDEN CAUSAR LESIONES.
