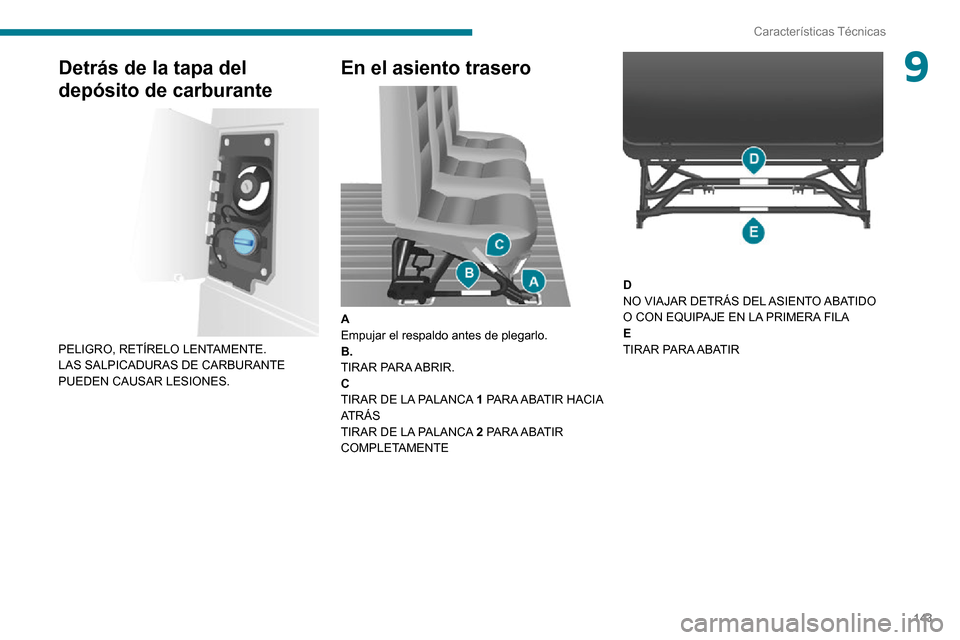

143
Características Técnicas
9Detrás de la tapa del
depósito de carburante


PELIGRO, RETÍRELO LENTAMENTE.
LAS SALPICADURAS DE CARBURANTE
PUEDEN CAUSAR LESIONES.
En el asiento trasero

A
Empujar el respaldo antes de plegarlo.
B.
TIRAR PARA ABRIR.
C
TIRAR DE LA PALANCA 1 PARA ABATIR HACIA
ATRÁS
TIRAR DE LA PALANCA 2 PARA ABATIR
COMPLETAMENTE


D
NO VIAJAR DETRÁS DEL ASIENTO ABATIDO
O CON EQUIPAJE EN LA PRIMERA FILA
E
TIRAR PARA ABATIR

144
Particularidades
Cabina larga
La cabina larga, disponible en la versión furgón, consta de
una banqueta, cinturones de
seguridad, un compartimento
portaobjetos y ventanillas.
Está separada de la zona de carga por una
partición de alta resistencia que proporciona
confort y seguridad.
Banqueta trasera

Esta banqueta ergonómica dispone de cuatro
plazas.
Espacio de almacenamiento

Debajo de la banqueta hay disponible un
espacio de almacenamiento.
Desde la cabina, bascule el cojín del asiento
hacia adelante para acceder a él.
No bascule el cojín de la banqueta
durante el transporte.
No enganche nada a la estructura de fijación
de la cabina.
No sobrepase el número de pasajeros
indicados en el certificado de matriculación.
En la parte trasera, el espacio de carga
está únicamente destinado para
transportar mercancías.
Le recomendamos que ponga la mercancía
o los objetos más pesados los más adelante
posible en el espacio de carga (hacia la
cabina) y que los mantenga sujetos con unas
correas utilizando los anillos de amarre del
piso.
Asientos para niños
No instale sillas infantiles, asientos
elevadores o capazos en las plazas
traseras de la cabina.
Cabina chasis / cabina
plataforma
Las versiones cabina chasis y cabina plataforma están
equipadas con una cabina,
plataforma fija y luces traseras.
Estas versiones también están disponibles con
otros equipamientos:
– Una cabina doble,– Un basculante.
Para obtener más información sobre
todo el equipamiento, consulte el
apartado correspondiente.
Cambio de una bombilla
Para más información relativa a Tipos
de bombillas , consulte el apartado
correspondiente.
Luces traseras

1. Intermitentes
Tipo B, PY21W - 21W
2. Luces de freno
Tipo B, P21W - 21W
3. Luces de posición
Tipo A, W5W - 5W
4. Luces de marcha atrás
Tipo A, W16W - 16W
5. Luces antiniebla
Tipo A, W16W - 16W
► Ubique la bombilla defectuosa.

145
Particularidades

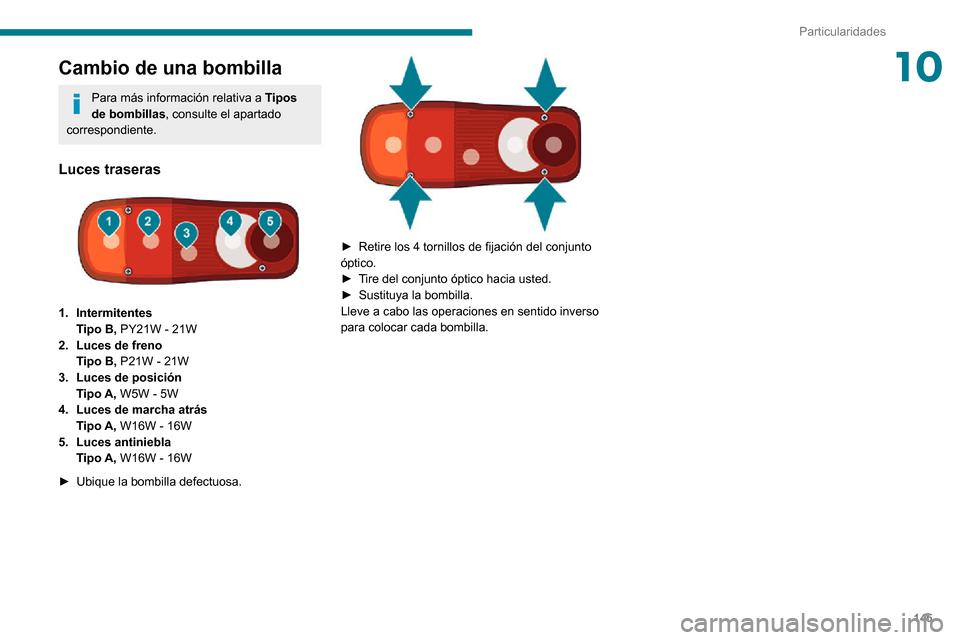

10Cambio de una bombilla
Para más información relativa a Tipos
de bombillas , consulte el apartado
correspondiente.
Luces traseras

1. Intermitentes
Tipo B, PY21W - 21W
2. Luces de freno
Tipo B, P21W - 21W
3. Luces de posición
Tipo A, W5W - 5W
4. Luces de marcha atrás
Tipo A, W16W - 16W
5. Luces antiniebla
Tipo A, W16W - 16W
► Ubique la bombilla defectuosa.

► Retire los 4 tornillos de fijación del conjunto óptico.► Tire del conjunto óptico hacia usted.► Sustituya la bombilla.Lleve a cabo las operaciones en sentido inverso
para colocar cada bombilla.

146
Particularidades

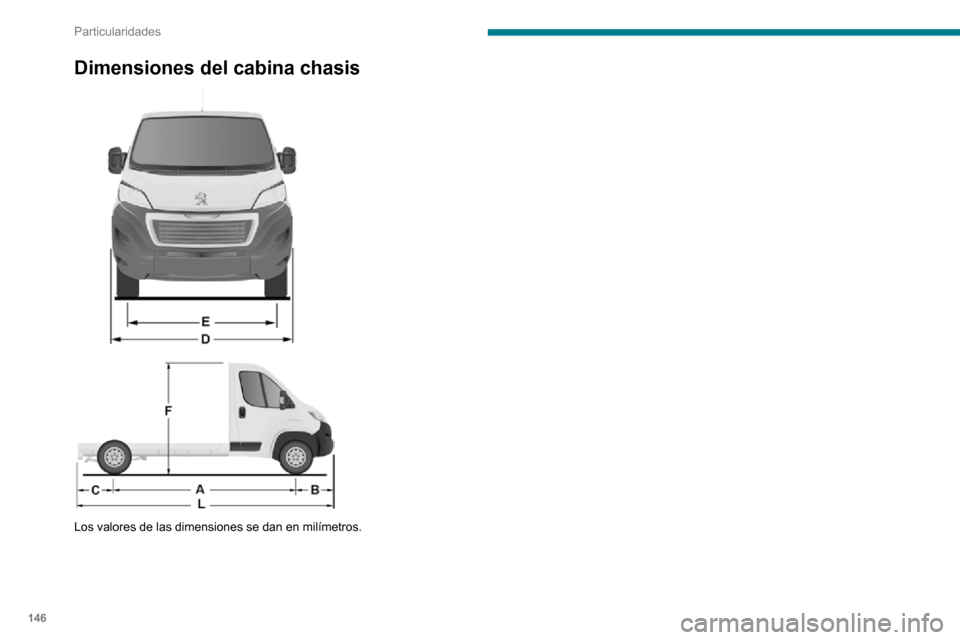

Dimensiones del cabina chasis



Los valores de las dimensiones se dan en milímetros.

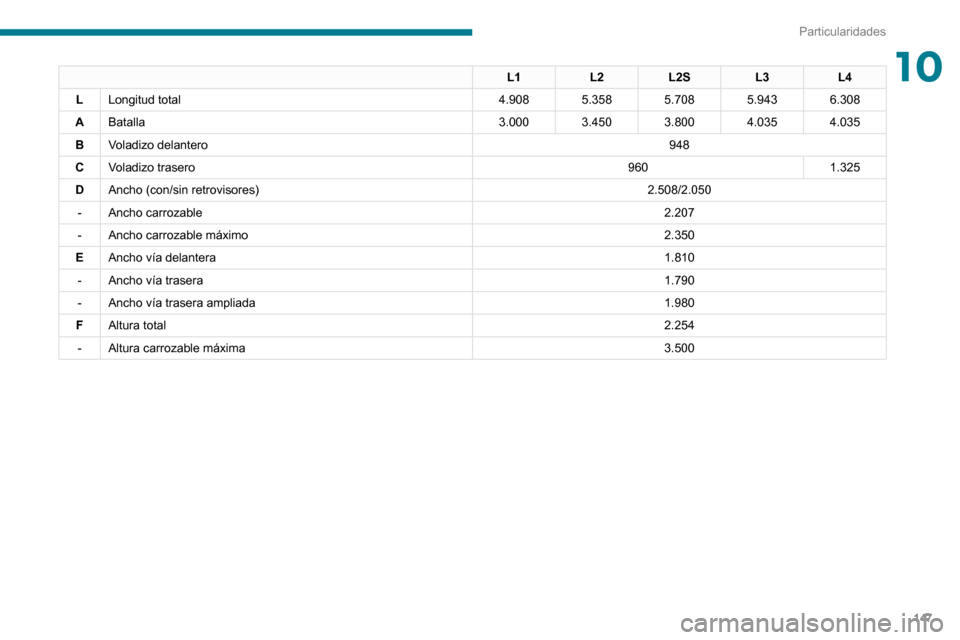

147
Particularidades
10L1L2L2S L3L4
L Longitud total 4.9085.3585.7085.9436.308
A Batalla 3.0003.4503.8004.0354.035
B Voladizo delantero 948
C Voladizo trasero 9601.325
D Ancho (con/sin retrovisores) 2.508/2.050
- Ancho carrozable 2.207
- Ancho carrozable máximo 2.350
E Ancho vía delantera 1.810
- Ancho vía trasera 1.790
- Ancho vía trasera ampliada 1.980
F Altura total 2.254
- Altura carrozable máxima 3.500

148
Particularidades

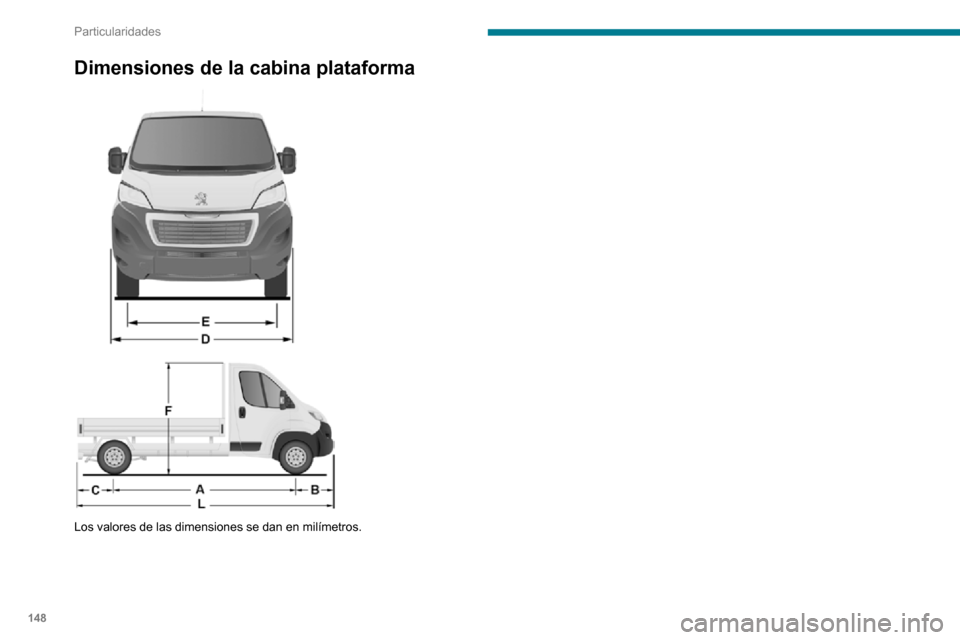

Dimensiones de la cabina plataforma



Los valores de las dimensiones se dan en milímetros.

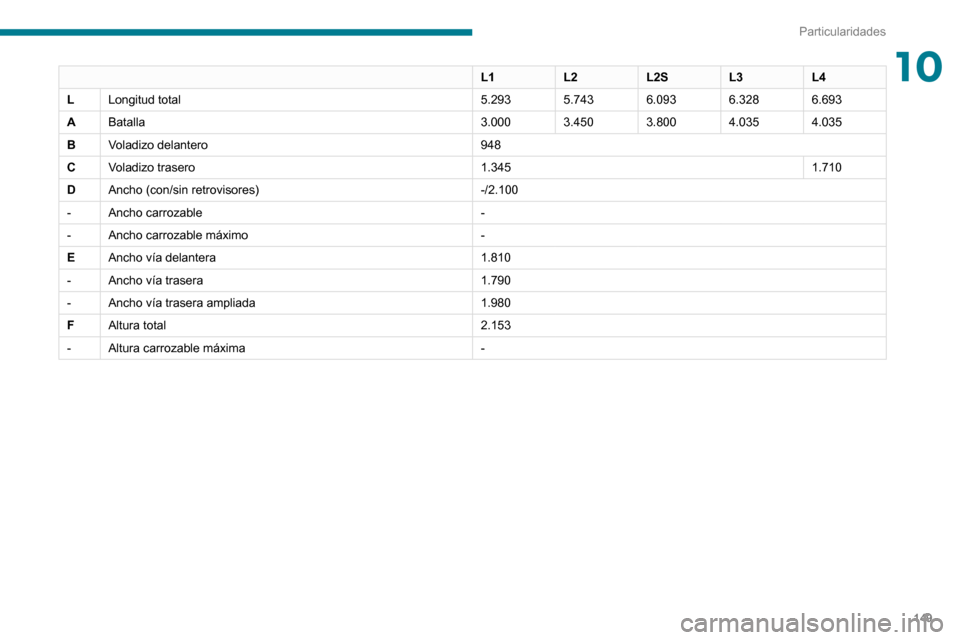

149
Particularidades
10L1L2L2SL3L4
L Longitud total 5.2935.7436.0936.3286.693
A Batalla 3.0003.4503.8004.0354.035
B Voladizo delantero 948
C Voladizo trasero 1.3451.710
D Ancho (con/sin retrovisores) -/2.100
- Ancho carrozable -
- Ancho carrozable máximo -
E Ancho vía delantera 1.810
- Ancho vía trasera 1.790
- Ancho vía trasera ampliada 1.980
F Altura total 2.153
- Altura carrozable máxima -

150
Particularidades
Cabina doble
La cabina doble, disponible en las versiones de cabina
chasis y plataforma, consta de
una banqueta, cinturones de
seguridad, un compartimento
portaobjetos y ventanillas.
Banqueta trasera

Esta banqueta ergonómica dispone de cuatro
plazas.
Espacio de almacenamiento

Debajo de la banqueta hay disponible un
espacio de almacenamiento.
Bascule el cojín del asiento hacia adelante para
acceder a él.
No bascule el cojín de la banqueta
durante el transporte.
No enganche nada a la estructura de fijación
de la cabina.
No sobrepase el número de pasajeros
indicados en el certificado de matriculación.
Asientos para niños
No instale sillas infantiles, asientos
elevadores o capazos en las plazas
traseras de la cabina.
Dimensiones de la cabina doble chasis/cabina plataforma doble



Los valores de las dimensiones se dan en milímetros.
