2020 Peugeot Boxer Instruktionsbog (in Danish)

11 9
Problemløsning

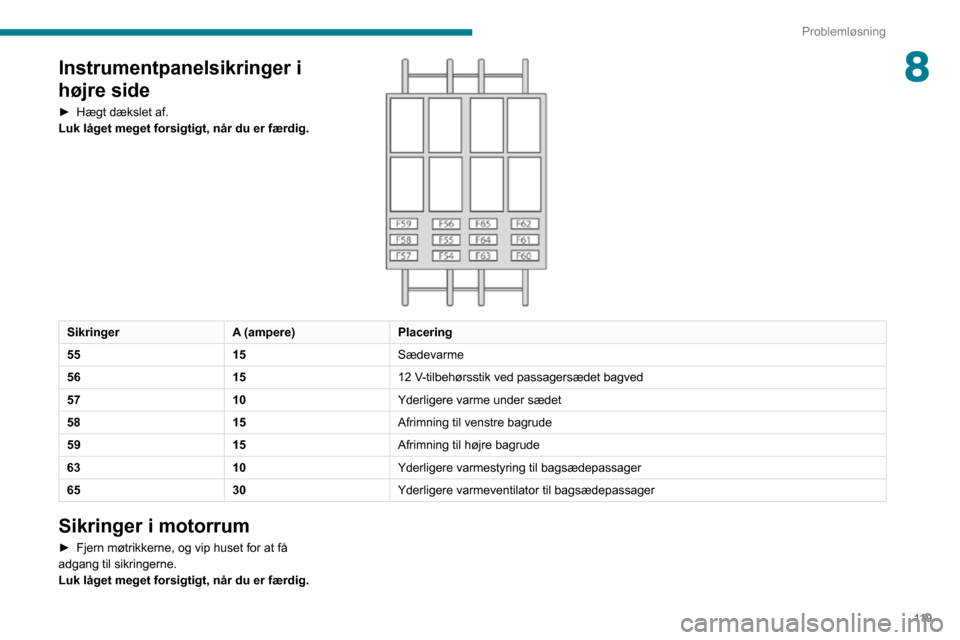

8Instrumentpanelsikringer i
højre side
► Hægt dækslet af.Luk låget meget forsigtigt, når du er færdig.

SikringerA (ampere)Placering
55 15Sædevarme
56 1512 V-tilbehørsstik ved passagersædet bagved
57 10Yderligere varme under sædet
58 15Afrimning til venstre bagrude
59 15Afrimning til højre bagrude
63 10Yderligere varmestyring til bagsædepassager
65 30Yderligere varmeventilator til bagsædepassager
Sikringer i motorrum
► Fjern møtrikkerne, og vip huset for at få adgang til sikringerne.
Luk låget meget forsigtigt, når du er færdig.

120
Problemløsning
12 V batteri
Fremgangsmåde for start af motoren med et
batteri i en anden bil eller for opladning af et
afladet batteri.
Blyholdige startbatterier
Batterier indeholder skadelige stoffer
som f.eks. svovlsyre og bly.
De skal bortskaffes miljørigtigt og under ingen
omstændigheder som husholdningsaffald.
Indlever brugte batterier et behørigt sted, der
indsamler batterier.
Beskyt øjne og ansigt inden håndtering
af batteriet.
Alt arbejde på batteriet skal foretages et sted
med god ventilation på afstand af åben ild og

Sikringer A (ampere)Placering
1 40ABS-pumpeforsyning
2 50Enhed til dieselforvarmning
3 30Tændingskontakt - Starter
4 40Dieselopvarmer
5 20/50Kabine, ventilation med programmerbar yderlig opvarmning (+ batteri).
6 40/60Køleventilator med maksimal hastighed til kabine (+ batteri)
7 40/50/60Køleventilator med minimum hastighed til kabine (+ batteri)
8 40Køleventilator til kabine (+ nøgle)
9 1512 V-tilbehørsstik (+ batteri)
10 15Horn

121
Problemløsning
8SikringerA (ampere)Placering
14 1512 V-tilbehørsstik foran (+ batteri)
15 15Cigarettænder (+ batteri)
19 7,5Kølekompressor
20 30Væskeniveau for sprinklervæske
21 15Brændstofpumpeforsyning
23 30ABS-magnetventiler
24 7,5Hjælpekontrolpanel - Sidespejlkontrol og foldning (+ nøgle)
30 15Afrimning af sidespejl
12 V batteri
Fremgangsmåde for start af motoren med et
batteri i en anden bil eller for opladning af et
afladet batteri.
Blyholdige startbatterier
Batterier indeholder skadelige stoffer
som f.eks. svovlsyre og bly.
De skal bortskaffes miljørigtigt og under ingen
omstændigheder som husholdningsaffald.
Indlever brugte batterier et behørigt sted, der
indsamler batterier.
Beskyt øjne og ansigt inden håndtering
af batteriet.
Alt arbejde på batteriet skal foretages et sted
med god ventilation på afstand af åben ild og
gnister for at undgå risiko for eksplosion og
brand.
Vask hænder bagefter.
Adgang til batterierne
Batteriet er placeret under venstre forreste
gulvplade foran.


► Løsn de 6 fastholdelsesskruer af
adgangsklappen.► Løft eller fjern adgangsklappen helt.

122
Problemløsning
► Den anden ende af det grønne eller sorte kabel tilsluttes punktet C på bilen.► Start motoren, og lad den arbejde.► Vent med at frakoble kablerne, indtil motoren arbejder i tomgang.
Genopladning af batteriet
med en batterioplader
► Få adgang til batteriet, der er placeret i gulvet til venstre foran.► Afbryd batteriet.► Følg brugsanvisningen til batteriopladeren.► Sæt polskoen (-) på først.► Kontroller, at polerne er rene. Hvis de er dækket med sulfat (hvidlig eller grønlig aflejring),
skal du fjerne dem og rengøre dem.
Opladningen skal foretages et sted med
god ventilation på afstand af åben ild og
gnister for at undgå risiko for eksplosion og
brand.
Forsøg ikke at oplade et frossent batteri:
det skal først optøes for at undgå fare for
eksplosion. Hvis det er frosset, inden det
oplades, skal du have kontrollere batteriet
af en specialist, der vil kontrollere, at de
indvendige komponenter ikke er blevet
beskadiget, og at beholderen ikke er revnet,
hvilket vil medføre risiko for lækage af giftig
og ætsende syre.
Udfør en langsom opladning ved lav
strømstyrke i cirka 24 timer for at undgå at
beskadige batteriet.

► Vip håndtaget 1 nedad for at frigøre polerne.► Fjern polerne 2 fra minuspolen (-).
Vent cirka 6 minutter, efter at tændingen
er slået fra, inden du frakobler batteriet.
Afmonter ikke polklemmerne, mens motoren kører.
Polskoene skal altid frakobles inden
opladning af et batteri.
Luk ruderne og dørene, før batteriet
frakobles.
Når batteriet er tilsluttet igen, skal du slå
tændingen til. Vent 1 minut, inden du starter
motoren, så de elektroniske systemer kan
nulstille. Hvis der stadig er mindre problemer
derefter, skal du kontakte en PEUGEOT-
forhandler eller et andet kvalificeret værksted.
Hvis bilen ikke skal anvendes i en
måneds tid eller mere, anbefales det at
frakoble batteriets minuspol (-)..
Beskrivelsen af batteriopladningsproceduren er kun vejledende.
Efter langvarig afbrydelse af batteriet kan det
være nødvendigt at geninitialisere følgende
funktioner:
– displayparametrene (dato, tid, sprog, afstand og temperaturenheder),– stationerne i lydsystemet,– centrallåsen.Nogle indstillinger annulleres og skal indtastes
igen; kontakt en PEUGEOT-forhandler.
Hvis bilen er udstyret med en fartskriver eller
en alarm, anbefales det, at batteriets minuspol
(-) (placeret under gulvet på venstre side i
førerhuset) kobles fra, hvis bilen ikke skal ruges i
mere end 5 dage.
Motorstart med et andet
batteri
Start aldrig motoren, samtidig med at der
tilsluttes en batterilader.
Brug aldrig en booster på 24 V eller derover.
Kontroller først, at hjælpebatteriet har en
nominel spænding på 12 V og en kapacitet på
mindst svarende til det afladede batteri.
De to biler må ikke være i berøring med
hinanden.
Sluk alt elektrisk udstyr (audiosystem,
viskere, lygter mv.) på begge biler.
Pas på, at startkablerne ikke kommer tæt på
motorens bevægelige dele (ventilator, rem
mv.).
Plus-polen (+) må ikke frakobles, når motoren
er i gang.


A. Positiv metallisk pol på din bil
B. Hjælpebatteri
C. Jordtilslut din bil
Den positive metalliske pol A er tilgængelig
via en klap, der er placeret på siden af sikringsboksen.
Tilslut kun til polerne, angivet og
illustreret ovenfor. Ved manglende
overholdelse er der risiko for kortslutning!
► Tilslut det røde kabel til metallisk pol A og
derefter til (+) -polen på hjælpebatteri B
► Den ene ende af det grønne eller sorte kabel tilsluttes hjælpebatteriets B (-)-pol.

123
Problemløsning
8► Den anden ende af det grønne eller sorte kabel tilsluttes punktet C på bilen.► Start motoren, og lad den arbejde.► Vent med at frakoble kablerne, indtil motoren arbejder i tomgang.
Genopladning af batteriet
med en batterioplader
► Få adgang til batteriet, der er placeret i gulvet til venstre foran.► Afbryd batteriet.► Følg brugsanvisningen til batteriopladeren.► Sæt polskoen (-) på først.► Kontroller, at polerne er rene. Hvis de er dækket med sulfat (hvidlig eller grønlig aflejring),
skal du fjerne dem og rengøre dem.
Opladningen skal foretages et sted med
god ventilation på afstand af åben ild og
gnister for at undgå risiko for eksplosion og
brand.
Forsøg ikke at oplade et frossent batteri:
det skal først optøes for at undgå fare for
eksplosion. Hvis det er frosset, inden det
oplades, skal du have kontrollere batteriet
af en specialist, der vil kontrollere, at de
indvendige komponenter ikke er blevet
beskadiget, og at beholderen ikke er revnet,
hvilket vil medføre risiko for lækage af giftig
og ætsende syre.
Udfør en langsom opladning ved lav
strømstyrke i cirka 24 timer for at undgå at
beskadige batteriet.
Denne mærkats tilstedeværelse, især
med Stop & Start, angiver, at der
anvendes et blyholdigt 12 V batteri med
særlige specifikationer, der i tilfælde af
udskiftning eller frakobling kræver, at et aut.
PEUGEOT-værksted eller et andet kvalificeret
værksted kontaktes.
Efter genmontering af batteriet hos en
PEUGEOT-forhandler eller på et andet
kvalificeret værksted er Stop & Start-systemet
først klar igen efter et stykke tid, hvor bilen
har holdt stille. Varigheden afhænger af de
omgivende klimatiske forhold og af batteriets
ladetilstand (op til ca. 8 timer).
Bugsering
Generelle anbefalinger
Overhold den gældende lovgivning i det
land, hvor du kører.
Kontroller, at det trækkende køretøjs vægt er
højere end det bugserede køretøjs vægt.
Føreren skal blive ved rattet på det bugserede
køretøj og skal have et gyldigt kørekort.
Ved bugsering med alle fire hjul på jorden
skal der altid anvendes en bugserstang. Reb
og remme er ikke tilladt.
Det trækkende køretøj skal starte langsomt.
Ved bugsering med motoren slået fra fungerer
bremsesystemet og servostyringen ikke.
Tilkald vejhjælp til bugsering i disse
tilfælde:
– Motorstop på motorvej eller større veje.– Gearkassen kan ikke sættes i frigear , rattet kan ikke låses op, parkeringsbremsen kan
ikke deaktiveres.
– Når det ikke er muligt at bugsere en bil med automatgearkasse med motoren i gang.– Bugsering med kun to hjul på jorden.– Biler med 4-hjulstræk.– Uden godkendt bugserstang mv.

124
Problemløsning
Bugseringsbegrænsninger
Biltype
(motor/gearkasse)
gearkasse Forhjul på jorden
Baghjul på jordenLadvogn4 hjul på jorden med
bugserstang
Forbrændingsmotor/manuel








Bugsering af bilen
Den aftagelige trækkrog er placeret i
værktøjskassen under passagersædet foran.
► Tryk afdækningen af med et fladt værtøj.

► Skru den aftagelige trækkrog helt i.
► Fastgør den godkendte bugserstang til den aftagelige trækkrog.► Placer gearstangen i neutral.
Hvis dette ikke overholdes, kan det føre
til skade på bremsesystemets
komponenter og på servovirkningen ved start
af motoren.
Bugsering af en anden bil

Den faste trækkrog er placeret under kofangeren
i højre side.
► Fastgør den godkendte bugserstang til trækkrogen.

125
Tekniske specifikationer
9Specifikationer
for motorer og
anhængervægte
Motorer
Motorspecifikationerne står i bilens
indregistreringspapirer samt i salgsbrochurer.
Den maksimale effekt svarer til den
godkendte værdi i motorbænk ifølge
betingelserne, der er fastsat af
EU-lovgivningen (direktiv 1999/99/EF).
Kontakt et autoriseret PEUGEOT-værksted eller
et andet kvalificeret værksted for yderligere
oplysninger.
Vægte og anhængervægte
Værdierne for egenvægt og anhængervægte for
din bil står i bilens indregistreringspapirer samt i
salgsbrochurer.
De står desuden på typeskiltet eller -mærkaten.
Kontakt et autoriseret PEUGEOT-værksted eller
et andet kvalificeret værksted for yderligere
oplysninger.
De angivne værdier for tilladt vogntogsvægt
(GTW) og anhængervægt gælder op til 1.000
m højde over havet. Anhængervægten bør
reduceres med 10 % for hver 1.000 m yderligere højde.
Det maksimalt tilladte kugletryk svarer til den
tilladte vægt på anhængertrækket.
Ved meget høje temperaturer kan bilens
ydeevne være begrænset for at beskytte
motoren. Hvis udetemperaturen er over 37°,
bør anhængervægten derfor reduceres.
Selv med minimal vægtbelastning på
bilen ved bugsering kan det påvirke dens
vejgreb negativt.
Ved kørsel med anhænger forøges
bremselængden.
Hvis din bil trækkes af en anden bil, må
hastigheden ikke være over 100 km/t (overhold færdselsloven).

126
Tekniske specifikationer
Vægte og anhængervægte
Disse tabeller viser de godkendte vægtværdier (i kg) i henhold til bilens dimensioner og betegnelser.
Minibus
Mål BetegnelserGVWAnhænger uden bremseMaks. tilladt kugletryk
L3 H2 4404.005XX
L4 H2 4424.250XX


For Combi-modeller er den maksimale vægt for anhængeren med bremse (inden for GTW-grænsen) på en 10 % eller 12 % hældning er: 2.500 kg.
Combi med 5-6 sæder
Mål BetegnelserGVWAnhænger uden bremseMaks. tilladt kugletryk
L1 H1 3303.000750150*/100**
333 3.300750150*/100**
L2 H2 3333.300750150*/100**
435 3.500750150*/120**
Combi med 7-8-9 sæder
Mål BetegnelserGVWAnhænger uden bremseMaks. tilladt kugletryk
L1 H1 3303.150750150*/100**
L2 H2 3333.300750150*/100**
* Euro kun 6.2.
** Undtaget Euro 6.2.
Dieselmotorer
Euro 6.2 dieselmotorer
Motorer 2.2 BlueHDi 120 S&S2.2 BlueHDi 140 S&S2.2 BlueHDi 165 S&S
Gearkasse Manuel 6-trins (BVM6)
Kubikkapacitet (cc) 2.1972.1972.197
Maks. Effekt - EU-standard (kW) 88103121
Brændstof DieselDieselDiesel
Euro 6.1 dieselmotorer
Motorer 2.0 BlueHDi 110
2.0 BlueHDi 110 S&S2.0 BlueHDi 130
2.0 BlueHDi 130 S&S2.0 BlueHDi 160
2.0 BlueHDi 160 S&S
Gearkasse Manuel 6-trins (BVM6)
Kubikkapacitet (cc) 1.9971.9971.997
Maks. Effekt - EU-standard (kW) 8196120
Brændstof DieselDieselDiesel
Euro 4/Euro 5 dieselmotorer
(Afhængigt af hvilket land bilen er købt i)
Motorer 2.2 HDi 1102.2 HDi 130
2.2 e-HDi 1302.2 HDi 150
2.2 e-HDi 1503 HDi 180
Gearkasse Manuel 6-trins (BVM6)
Kubikkapacitet (cc) 2.1982.1982.1982.999
Maks. Effekt - EU-standard (kW) 819611 0130
Brændstof DieselDieselDieselDiesel
