2020 Peugeot 508 Manuel du propriétaire (in French)

175
Informations pratiques
7Kits de distribution et
d'accessoires
Les kits de distribution et d'accessoires
sont sollicités dès la mise en route du
moteur et jusqu'à son arrêt complet
; leur usure
est normale.
Un kit de distribution ou d'accessoires
défectueux peut altérer le moteur et le mettre
hors d'usage. Respecter la préconisation de
remplacement donnée en kilomètres parcourus
ou en temps, au premier des deux termes
atteint.
AdBlue® (BlueHDi)

Pour assurer le respect de l'environnement et de
la norme Euro 6, sans altérer les performances
ni pénaliser la consommation de carburant de
ses moteurs Diesel, PEUGEOT a fait le choix
d'équiper ses véhicules d'un dispositif qui
associe le système SCR (Réduction Catalytique
Sélective) et le filtre à particules (FAP) pour le
traitement des gaz d'échappement.
Système SCR
À l'aide d'un liquide appelé AdBlue® qui contient
de l'urée, un catalyseur transforme jusqu'à 85 %
des oxydes d'azote (NOx) en azote et en eau,
inoffensifs pour la santé et l'environnement.
L'AdBlue® est contenu dans un réservoir
spécifique d'environ 17 litres.
Sa contenance permet une autonomie de
roulage d'environ 9
000 km fortement variable
selon votre mode de conduite.
Un dispositif d'alerte se déclenche dès que
le niveau de réserve est atteint
: il est alors
possible de parcourir environ 2
400 km avant
que le réservoir ne soit vide et le véhicule
bloqué.
Pour plus d'informations sur les Témoins
et les alertes associées ou les
Indicateurs, se reporter aux rubriques
correspondantes.
Lorsque le réservoir d'AdBlue® est vide,
un dispositif réglementaire empêche le
redémarrage du moteur.
Lorsque le système SCR est défaillant, le
niveau d'émissions du véhicule n'est plus
conforme à la réglementation Euro
6 : le
véhicule devient polluant.
Dans le cas d'un dysfonctionnement confirmé
du système SCR, il est impératif de se
rendre dès que possible dans le réseau
PEUGEOT ou dans un atelier qualifié.
Après 1
100 km parcourus, un dispositif
s'active automatiquement pour empêcher le
démarrage du moteur.
Dans les deux cas, un indicateur d'autonomie
indique la distance pouvant être parcourue
avant l'immobilisation du véhicule.
Gel de l'AdBlue®
L'AdBlue® gèle à des températures
inférieures à -11 °C environ.
Le système SCR comporte un dispositif
de réchauffage du réservoir d'AdBlue
® qui
permet de rouler en conditions climatiques
très froides.
Approvisionnement en AdBlue
®
Il est recommandé de procéder à un appoint en
AdBlue® dès la première alerte signalant que le
niveau de réserve est atteint.
Afin de permettre le bon fonctionnement du système SCR :
–

Utiliser uniquement du liquide
AdBlue
®
conforme à la norme ISO 22241.
–

Ne jamais transvaser l'AdBlue® dans un
autre récipient

: il perdrait de ses qualités de
pureté.
–

Ne jamais diluer l'AdBlue® avec de l'eau.

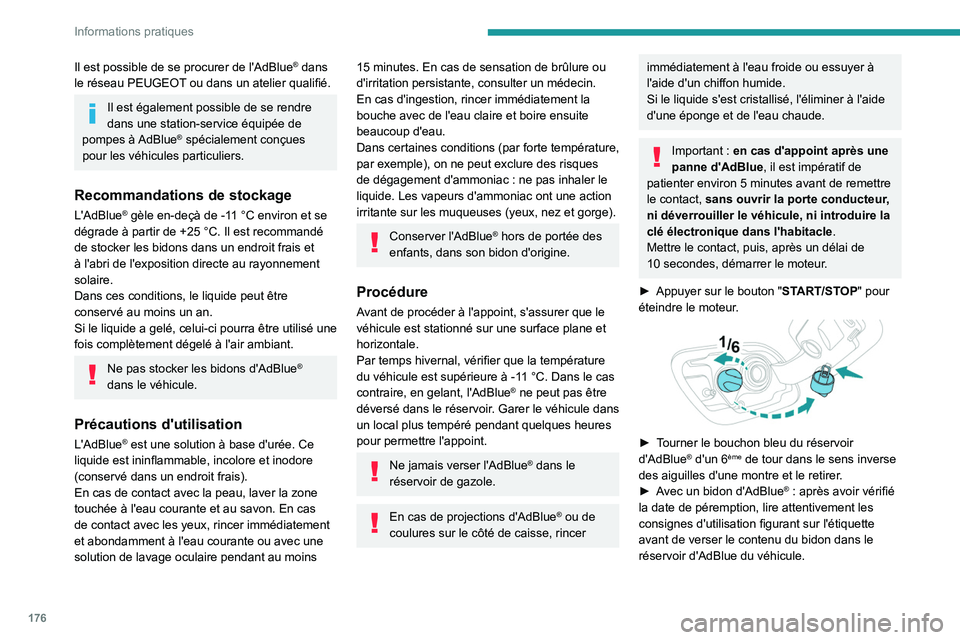

176
Informations pratiques
Il est possible de se procurer de l'AdBlue® dans
le réseau PEUGEOT ou dans un atelier qualifié.
Il est également possible de se rendre
dans une station-service équipée de
pompes à AdBlue
® spécialement conçues
pour les véhicules particuliers.
Recommandations de stockage
L'AdBlue® gèle en-deçà de -11 °C environ et se
dégrade à partir de +25 °C. Il est recommandé
de stocker les bidons dans un endroit frais et
à l'abri de l'exposition directe au rayonnement
solaire.
Dans ces conditions, le liquide peut être
conservé au moins un an.
Si le liquide a gelé, celui-ci pourra être utilisé une
fois complètement dégelé à l'air ambiant.
Ne pas stocker les bidons d'AdBlue®
dans le véhicule.
Précautions d'utilisation
L'AdBlue® est une solution à base d'urée. Ce
liquide est ininflammable, incolore et inodore
(conservé dans un endroit frais).
En cas de contact avec la peau, laver la zone
touchée à l'eau courante et au savon. En cas
de contact avec les yeux, rincer immédiatement
et abondamment à l'eau courante ou avec une
solution de lavage oculaire pendant au moins
15 minutes. En cas de sensation de brûlure ou
d'irritation persistante, consulter un médecin.
En cas d'ingestion, rincer immédiatement la
bouche avec de l'eau claire et boire ensuite
beaucoup d'eau.
Dans certaines conditions (par forte température,
par exemple), on ne peut exclure des risques
de dégagement d'ammoniac
: ne pas inhaler le
liquide. Les vapeurs d'ammoniac ont une action
irritante sur les muqueuses (yeux, nez et gorge).
Conserver l'AdBlue® hors de portée des
enfants, dans son bidon d'origine.
Procédure
Avant de procéder à l'appoint, s'assurer que le
véhicule est stationné sur une surface plane et
horizontale.
Par temps hivernal, vérifier que la température
du véhicule est supérieure à -11
°C. Dans le cas
contraire, en gelant, l'AdBlue
® ne peut pas être
déversé dans le réservoir. Garer le véhicule dans
un local plus tempéré pendant quelques heures
pour permettre l'appoint.
Ne jamais verser l'AdBlue® dans le
réservoir de gazole.
En cas de projections d'AdBlue® ou de
coulures sur le côté de caisse, rincer
immédiatement à l'eau froide ou essuyer à
l'aide d'un chiffon humide.
Si le liquide s'est cristallisé, l'éliminer à l'aide
d'une éponge et de l'eau chaude.
Important : en cas d'appoint après une
panne d'AdBlue , il est impératif de
patienter environ 5
minutes avant de remettre
le contact, sans ouvrir la porte conducteur,
ni déverrouiller le véhicule, ni introduire la
clé électronique dans l'habitacle .
Mettre le contact, puis, après un délai de
10

secondes, démarrer le moteur.
►

Appuyer sur le bouton " ST

ART/STOP" pour
éteindre le moteur.


► Tourner le bouchon bleu du réservoir
d'AdBlue® d'un 6ème de tour dans le sens inverse
des aiguilles d'une montre et le retirer.
►

A

vec un bidon d'AdBlue
® : après avoir vérifié
la date de péremption, lire attentivement les
consignes d'utilisation figurant sur l'étiquette
avant de verser le contenu du bidon dans le
réservoir d'AdBlue du véhicule.

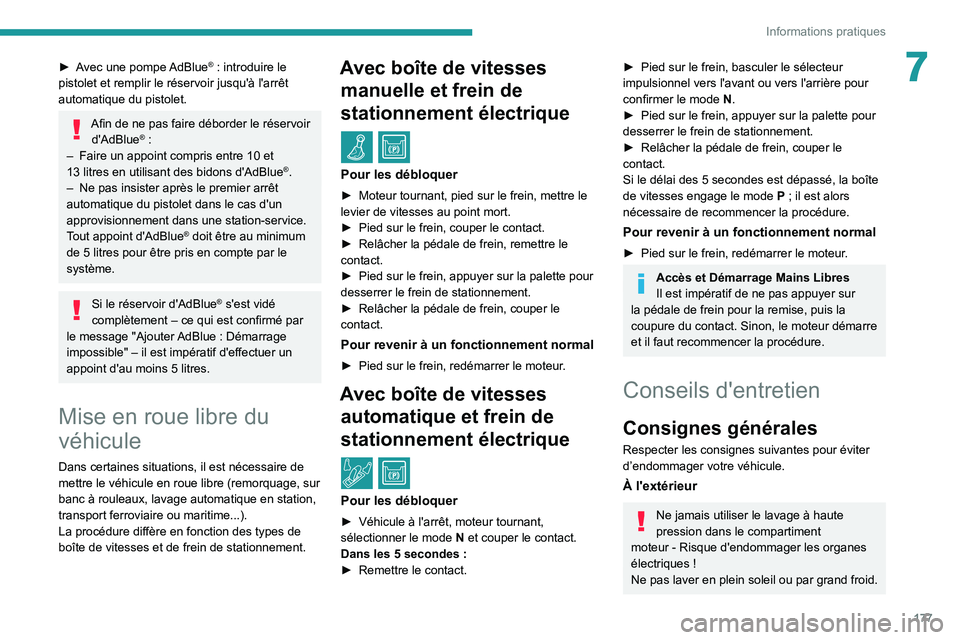

177
Informations pratiques
7► Avec une pompe AdBlue® : introduire le
pistolet et remplir le réservoir jusqu'à l'arrêt
automatique du pistolet.
Afin de ne pas faire déborder le réservoir d'AdBlue® :
–
Faire un appoint compris entre 10 et
13

litres en utilisant des bidons d'AdBlue
®.
–
Ne pas insister après le premier arrêt
automatique du pistolet dans le cas d'un
approvisionnement dans une station-service.
T
out appoint d'AdBlue
® doit être au minimum
de 5

litres pour être pris en compte par le
système.
Si le réservoir d'AdBlue® s'est vidé
complètement

– ce qui est confirmé par
le message "Ajouter AdBlue

: Démarrage
impossible"

– il est impératif d'effectuer un
appoint d'au moins 5

litres.
Mise en roue libre du
véhicule
Dans certaines situations, il est nécessaire de
mettre le véhicule en roue libre (remorquage, sur
banc à rouleaux, lavage automatique en station,
transport ferroviaire ou maritime...).
La procédure diffère en fonction des types de
boîte de vitesses et de frein de stationnement.
Avec boîte de vitesses manuelle et frein de
stationnement électrique
/
Pour les débloquer
► Moteur tournant, pied sur le frein, mettre le
levier de vitesses au point mort.
►

Pied sur le frein, couper le contact.
►


Relâcher la pédale de frein, remettre le
contact.
►


Pied sur le frein, appuyer sur la palette pour
desserrer le frein de stationnement.
►


Relâcher la pédale de frein, couper le
contact.
Pour revenir à un fonctionnement normal
► Pied sur le frein, redémarrer le moteur .
Avec boîte de vitesses
automatique et frein de
stationnement électrique
/
Pour les débloquer
► Véhicule à l'arrêt, moteur tournant,
sélectionner le mode N et couper le contact.
Dans les 5
secondes :
►

Remettre le contact.
► Pied sur le frein, basculer le sélecteur
impulsionnel vers l'avant ou vers l'arrière pour
confirmer le mode

N
.
►

Pied sur le frein, appuyer sur la palette pour
desserrer le frein de stationnement.
►


Relâcher la pédale de frein, couper le
contact.
Si le délai des 5

secondes est dépassé, la boîte
de vitesses engage le mode P
; il est alors
nécessaire de recommencer la procédure.
Pour revenir à un fonctionnement normal
► Pied sur le frein, redémarrer le moteur .
Accès et Démarrage Mains Libres
Il est impératif de ne pas appuyer sur
la pédale de frein pour la remise, puis la
coupure du contact. Sinon, le moteur démarre
et il faut recommencer la procédure.
Conseils d'entretien
Consignes générales
Respecter les consignes suivantes pour éviter
d’endommager votre véhicule.
À l'extérieur
Ne jamais utiliser le lavage à haute
pression dans le compartiment
moteur
- Risque d'endommager les organes
électriques
!
Ne pas laver en plein soleil ou par grand froid.

178
Informations pratiques
Lors du lavage du véhicule dans une
station automatique à rouleaux, penser à
verrouiller les portes et selon version, à
éloigner la clé électronique ainsi qu'à
désactiver la fonction mains-libres ("Accès
bras chargés").
Lors de l'utilisation d'une lance à haute
pression, respecter une distance d'au moins
30

cm avec le véhicule (en particulier, sur
les impacts de gravillons, capteurs, joints
d'étanchéité).
Nettoyer le plus rapidement possible les
salissures contenant des substances
chimiques agressives pour la peinture
(résines d'arbres, fientes d'oiseaux,
sécrétions d'insectes, pollen, goudron).
Nettoyer plus fréquemment, en fonction
de l'environnement, pour éliminer les
dépôts iodés (zone côtière), les suies (zone
industrielle), les boues et les sels (zone
humide ou froide) qui sont très corrosifs.
Pour éliminer des salissures persistantes
nécessitant un produit spécifique (anti-
goudron, démoustiqueur), consulter le réseau
PEUGEOT ou un atelier qualifié.
Faire effectuer, de préférence, les retouches
de peinture par le réseau PEUGEOT ou par
un atelier qualifié.À l'intérieur
Lors du lavage du véhicule, ne jamais
nettoyer l'intérieur au jet d'eau ou à la
lance à haute pression.
Tout liquide transporté à bord en gobelet
(mug ou équivalent) pouvant se renverser,
présente un risque de détérioration au contact
des commandes du poste de conduite et de
la console centrale. Soyez vigilant
!
Carrosserie
Peinture brillante
Ne pas utiliser de produits abrasifs,
solvants, essence, pétrole pour nettoyer
la carrosserie.
Ne jamais utiliser d'éponge abrasive pour
nettoyer des salissures persistantes
- Risque
de rayer la peinture
!
Ne pas appliquer le produit lustrant en plein
soleil, sur les plastiques ou caoutchoucs.
Utiliser un chiffon doux et de l'eau
savonneuse ou un produit avec pH
neutre.
Essuyer délicatement la carrosserie avec un
chiffon microfibres propre.
Appliquer le produit lustrant sur un véhicule
propre et sec.
Respecter les consignes d'utilisation
mentionnées sur le produit.
Autocollants
(Selon version)
Ne pas utiliser le lavage à haute pression
pour nettoyer le véhicule - Risque
d'endommager ou de décoller les
autocollants
!
Utiliser le lavage au jet d’eau à gros débit
avec une température comprise entre
25°C et 40°C.
Passer le jet d'eau en le plaçant
perpendiculairement à la surface à nettoyer.
Rincer le véhicule à l’eau déminéralisée.
Cuir
Le cuir est un produit naturel. Un entretien
adapté et régulier est indispensable à sa
longévité.
Il doit être protégé et nourrit à l'aide d'un produit
"spécial cuir" pour conserver sa souplesse et
son aspect d'origine.
Ne pas utiliser de produits d'entretien
non adaptés au nettoyage du cuir
(solvant, détergent, essence, alcool pur).
Dans le cas d'un élément composé
partiellement de cuir, veiller à ne pas
endommager les autres matières avec le
produit "spécial cuir".

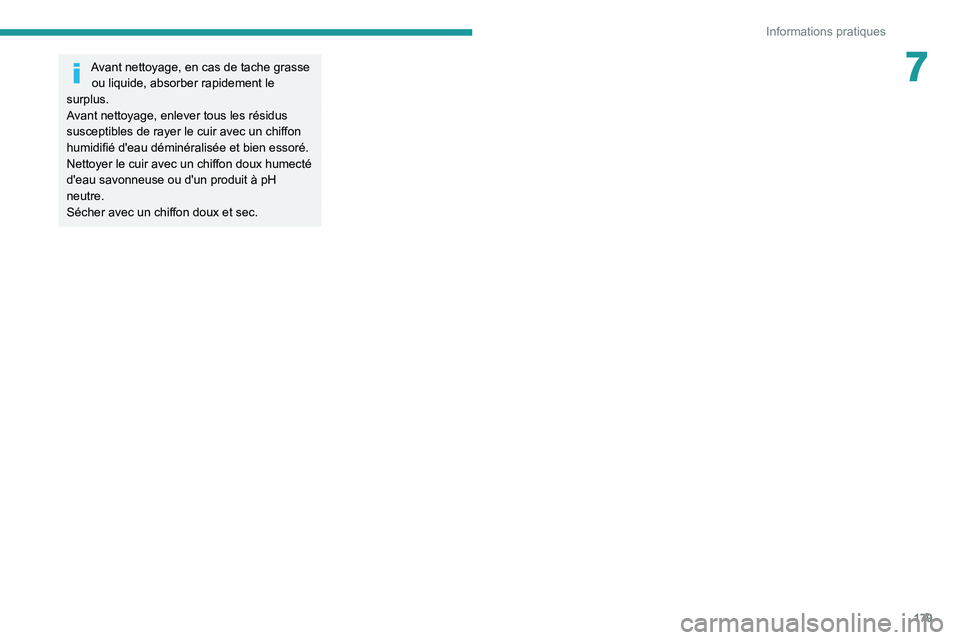

179
Informations pratiques
7Avant nettoyage, en cas de tache grasse ou liquide, absorber rapidement le
surplus.
Avant nettoyage, enlever tous les résidus
susceptibles de rayer le cuir avec un chiffon
humidifié d'eau déminéralisée et bien essoré.
Nettoyer le cuir avec un chiffon doux humecté
d'eau savonneuse ou d'un produit à pH
neutre.
Sécher avec un chiffon doux et sec.

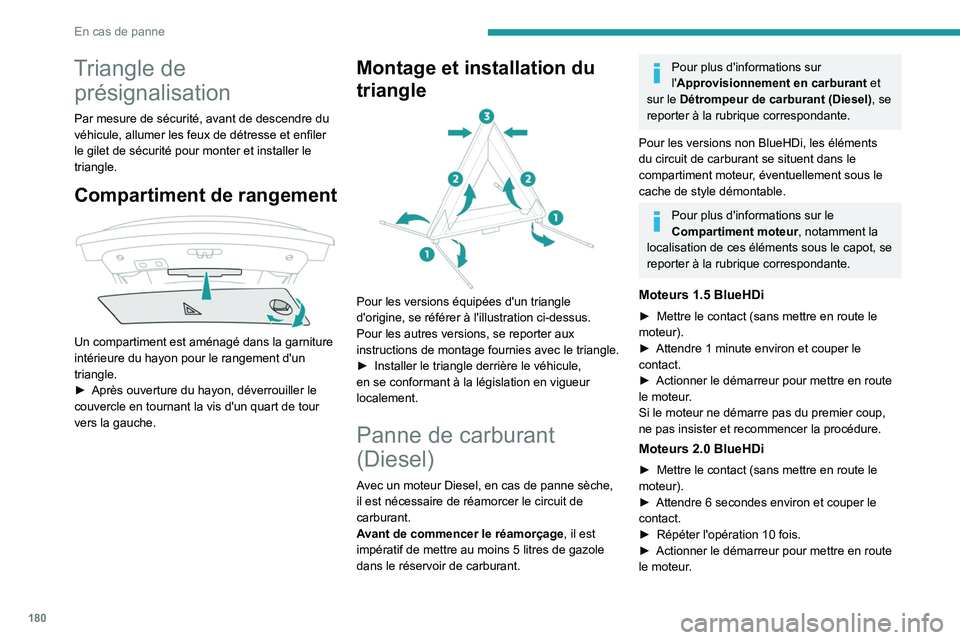

180
En cas de panne
Triangle de présignalisation
Par mesure de sécurité, avant de descendre du
véhicule, allumer les feux de détresse et enfiler
le gilet de sécurité pour monter et installer le
triangle.
Compartiment de rangement

Un compartiment est aménagé dans la garniture
intérieure du hayon pour le rangement d'un
triangle.
►

Après ouverture du hayon, déverrouiller le
couvercle en tournant la vis d'un quart de tour
vers la gauche.
Montage et installation du
triangle


Pour les versions équipées d'un triangle
d'origine, se référer à l'illustration ci-dessus.
Pour les autres versions, se reporter aux
instructions de montage fournies avec le triangle.
►

Installer le triangle derrière le véhicule,
en se conformant à la législation en vigueur
localement.
Panne de carburant
(Diesel)
Avec un moteur Diesel, en cas de panne sèche,
il est nécessaire de réamorcer le circuit de
carburant.
Avant de commencer le réamorçage , il est
impératif de mettre au moins 5
litres de gazole
dans le réservoir de carburant.
Pour plus d'informations sur
l'Approvisionnement en carburant et
sur le Détrompeur de carburant (Diesel), se
reporter à la rubrique correspondante.
Pour les versions non BlueHDi, les éléments
du circuit de carburant se situent dans le
compartiment moteur, éventuellement sous le
cache de style démontable.
Pour plus d'informations sur le
Compartiment moteur, notamment la
localisation de ces éléments sous le capot, se
reporter à la rubrique correspondante.
Moteurs 1.5 BlueHDi
► Mettre le contact (sans mettre en route le
moteur).
►

Attendre 1
minute environ et couper le
contact.
►

Actionner le démarreur pour mettre en route
le moteur

.
Si le moteur ne démarre pas du premier coup,
ne pas insister et recommencer la procédure.
Moteurs 2.0 BlueHDi
► Mettre le contact (sans mettre en route le
moteur).
►

Attendre 6
secondes environ et couper le
contact.
►

Répéter l'opération 10
fois.
►

Actionner le démarreur pour mettre en route
le moteur

.

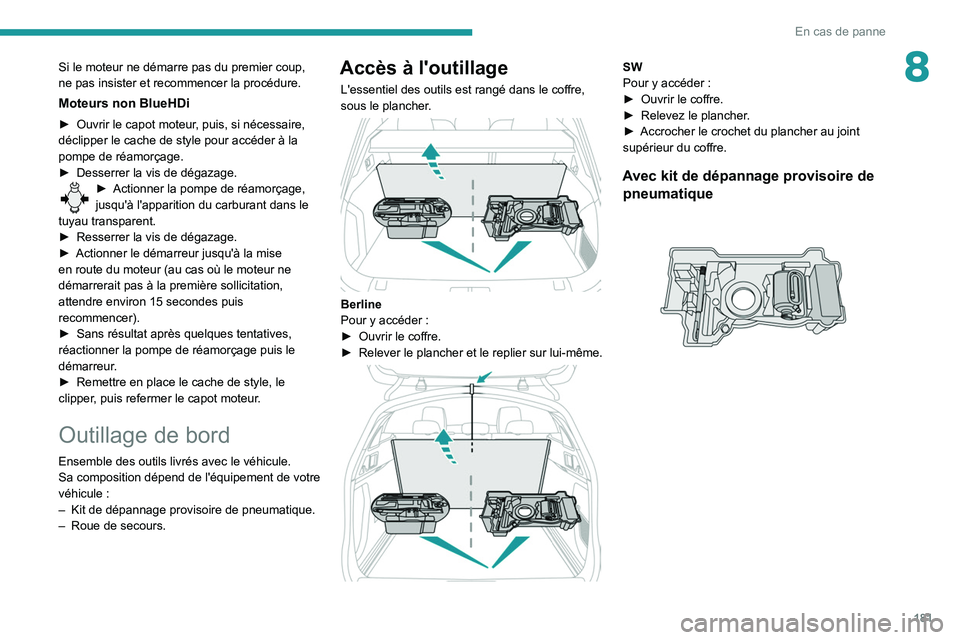

181
En cas de panne
8Si le moteur ne démarre pas du premier coup,
ne pas insister et recommencer la procédure.
Moteurs non BlueHDi
► Ouvrir le capot moteur, puis, si nécessaire,
déclipper le cache de style pour accéder à la
pompe de réamorçage.
►

Desserrer la vis de dégazage.
► Actionner la pompe de réamorçage,
jusqu'à l'apparition du carburant dans le
tuyau transparent.
►

Resserrer la vis de dégazage.
►


Actionner le démarreur jusqu'à la mise
en route du moteur (au cas où le moteur ne
démarrerait pas à la première sollicitation,
attendre environ 15

secondes puis
recommencer).
►

Sans résultat après quelques tentatives,
réactionner la pompe de réamorçage puis le
démarreur

.
►

Remettre en place le cache de style, le
clipper

, puis refermer le capot moteur.
Outillage de bord
Ensemble des outils livrés avec le véhicule.
Sa composition dépend de l'équipement de votre
véhicule :
–

Kit de dépannage provisoire de pneumatique.
–


Roue de secours.
Accès à l'outillage
L'essentiel des outils est rangé dans le coffre,
sous le plancher.


Berline
Pour y accéder :
►
Ouvrir le coffre.
►


Relever le plancher et le replier sur lui-même.

SW
Pour y accéder :
►
Ouvrir le coffre.
►


Relevez le plancher
.
►

Accrocher le crochet du plancher au joint
supérieur du coffre.
Avec kit de dépannage provisoire de pneumatique

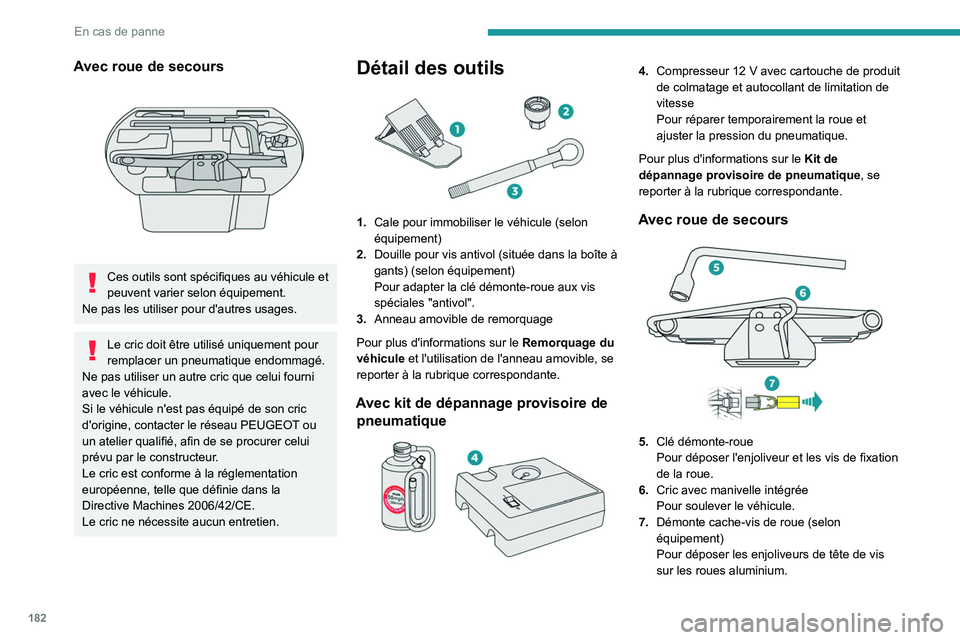

182
En cas de panne
Avec roue de secours

Ces outils sont spécifiques au véhicule et
peuvent varier selon équipement.
Ne pas les utiliser pour d'autres usages.
Le cric doit être utilisé uniquement pour
remplacer un pneumatique endommagé.
Ne pas utiliser un autre cric que celui fourni
avec le véhicule.
Si le véhicule n'est pas équipé de son cric
d'origine, contacter le réseau PEUGEOT ou
un atelier qualifié, afin de se procurer celui
prévu par le constructeur.
Le cric est conforme à la réglementation
européenne, telle que définie dans la
Directive Machines 2006/42/CE.
Le cric ne nécessite aucun entretien.
Détail des outils

1. Cale pour immobiliser le véhicule (selon
équipement)
2. Douille pour vis antivol (située dans la boîte à
gants) (selon équipement)
Pour adapter la clé démonte-roue aux vis
spéciales "antivol".
3. Anneau amovible de remorquage
Pour plus d'informations sur le Remorquage du
véhicule et l'utilisation de l'anneau amovible, se
reporter à la rubrique correspondante.
Avec kit de dépannage provisoire de pneumatique


4. Compresseur 12 V avec cartouche de produit
de colmatage et autocollant de limitation de
vitesse
Pour réparer temporairement la roue et
ajuster la pression du pneumatique.
Pour plus d'informations sur le Kit de
dépannage provisoire de pneumatique , se
reporter à la rubrique correspondante.
Avec roue de secours

5. Clé démonte-roue
Pour déposer l'enjoliveur et les vis de fixation
de la roue.
6. Cric avec manivelle intégrée
Pour soulever le véhicule.
7. Démonte cache-vis de roue (selon
équipement)
Pour déposer les enjoliveurs de tête de vis
sur les roues aluminium.
