2020 Peugeot 508 Manuel du propriétaire (in French)

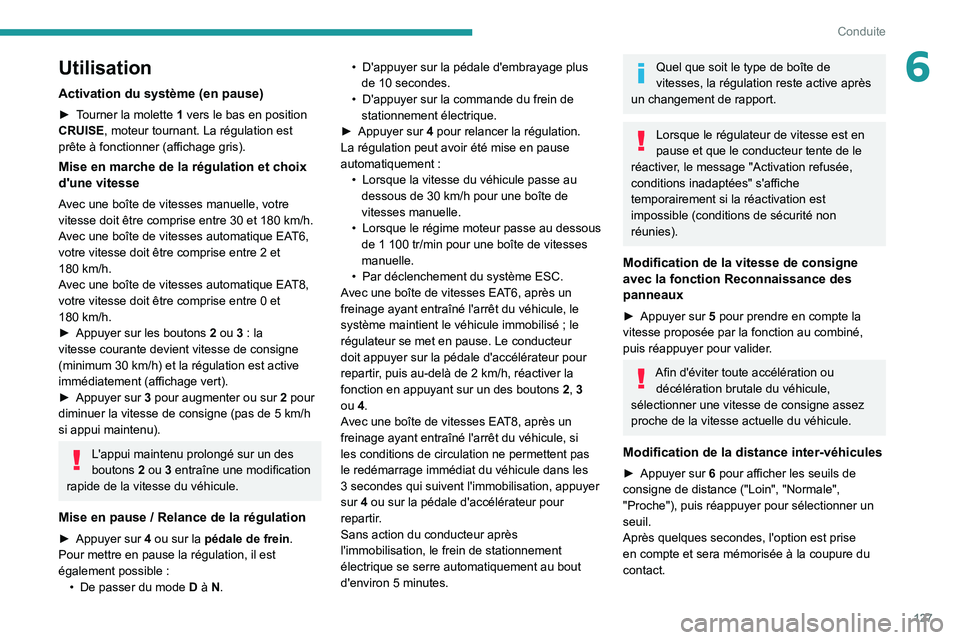

127
Conduite
6Utilisation
Activation du système (en pause)
► Tourner la molette 1 vers le bas en position
CRUISE, moteur tournant. La régulation est
prête à fonctionner (affichage gris).
Mise en marche de la régulation et choix
d'une vitesse
Avec une boîte de vitesses manuelle, votre
vitesse doit être comprise entre 30 et 180 km/h.
Avec une boîte de vitesses automatique EAT6,
votre vitesse doit être comprise entre 2 et
180
km/h.
Avec une boîte de vitesses automatique EAT8,
votre vitesse doit être comprise entre 0 et
180
km/h.
►

Appuyer sur les boutons 2

ou 3 : la
vitesse courante devient vitesse de consigne
(minimum 30
km/h) et la régulation est active
immédiatement (affichage vert).
►

Appuyer sur
3 pour augmenter ou sur 2 pour
diminuer la vitesse de consigne (pas de 5
km/h
si appui maintenu).
L'appui maintenu prolongé sur un des
boutons 2 ou 3 entraîne une modification
rapide de la vitesse du véhicule.
Mise en pause / Relance de la régulation
► Appuyer sur 4 ou sur la pédale de frein.
Pour mettre en pause la régulation, il est
également possible
:
•

De passer du mode D

à N. •

D'appuyer sur la pédale d'embrayage plus
de 10
secondes.
•
D'appuyer sur la commande du frein de
stationnement électrique.
►

Appuyer sur
4 pour relancer la régulation.
La régulation peut avoir été mise en pause
automatiquement :
•
Lorsque la vitesse du véhicule passe au
dessous de 30
km/h pour une boîte de
vitesses manuelle.
•
Lorsque le régime moteur passe au dessous
de 1
100 tr/min pour une boîte de vitesses
manuelle.
•
Par déclenchement du système ESC.
A
vec une boîte de vitesses EAT6, après un
freinage ayant entraîné l'arrêt du véhicule, le
système maintient le véhicule immobilisé ; le
régulateur se met en pause. Le conducteur
doit appuyer sur la pédale d'accélérateur pour
repartir, puis au-delà de 2 km/h, réactiver la
fonction en appuyant sur un des boutons 2, 3
ou 4.
Avec une boîte de vitesses EAT8, après un
freinage ayant entraîné l'arrêt du véhicule, si
les conditions de circulation ne permettent pas
le redémarrage immédiat du véhicule dans les
3 secondes qui suivent l'immobilisation, appuyer
sur 4 ou sur la pédale d'accélérateur pour
repartir.
Sans action du conducteur après
l'immobilisation, le frein de stationnement
électrique se serre automatiquement au bout
d'environ 5
minutes.
Quel que soit le type de boîte de
vitesses, la régulation reste active après
un changement de rapport.
Lorsque le régulateur de vitesse est en
pause et que le conducteur tente de le
réactiver, le message "Activation refusée,
conditions inadaptées" s'affiche
temporairement si la réactivation est
impossible (conditions de sécurité non
réunies).
Modification de la vitesse de consigne
avec la fonction Reconnaissance des
panneaux
► Appuyer sur 5 pour prendre en compte la
vitesse proposée par la fonction au combiné,
puis réappuyer pour valider.
Afin d'éviter toute accélération ou décélération brutale du véhicule,
sélectionner une vitesse de consigne assez
proche de la vitesse actuelle du véhicule.
Modification de la distance inter-véhicules
► Appuyer sur 6 pour afficher les seuils de
consigne de distance ("Loin", "Normale",
"Proche"), puis réappuyer pour sélectionner un
seuil.
Après quelques secondes, l'option est prise
en compte et sera mémorisée à la coupure du
contact.

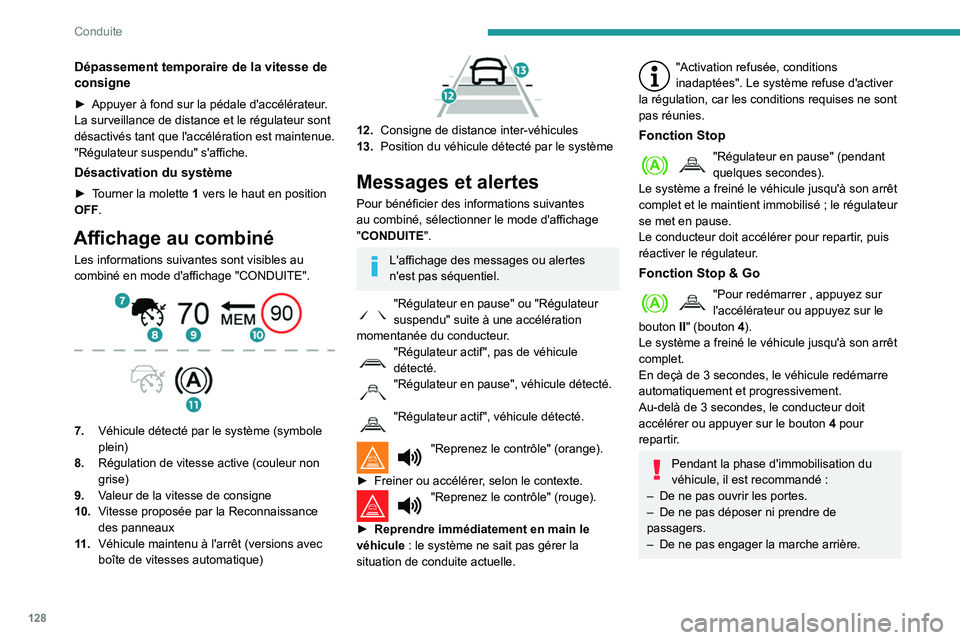

128
Conduite
Dépassement temporaire de la vitesse de
consigne
► Appuyer à fond sur la pédale d'accélérateur.
La surveillance de distance et le régulateur sont
désactivés tant que l'accélération est maintenue.
"Régulateur suspendu" s'affiche.
Désactivation du système
► Tourner la molette 1 vers le haut en position
OFF.
Affichage au combiné
Les informations suivantes sont visibles au
combiné en mode d'affichage "CONDUITE".


7. Véhicule détecté par le système (symbole
plein)
8. Régulation de vitesse active (couleur non
grise)
9. Valeur de la vitesse de consigne
10. Vitesse proposée par la Reconnaissance
des panneaux
11 . Véhicule maintenu à l'arrêt (versions avec
boîte de vitesses automatique)


12.Consigne de distance inter-véhicules
13. Position du véhicule détecté par le système
Messages et alertes
Pour bénéficier des informations suivantes
au combiné, sélectionner le mode d'affichage
"CONDUITE".
L'affichage des messages ou alertes
n'est pas séquentiel.
"Régulateur en pause" ou "Régulateur
suspendu" suite à une accélération
momentanée du conducteur.
"Régulateur actif", pas de véhicule
détecté.
"Régulateur en pause", véhicule détecté.
"Régulateur actif", véhicule détecté.
"Reprenez le contrôle" (orange).
►

Freiner ou accélérer
, selon le contexte.
"Reprenez le contrôle" (rouge).
►

Reprendre immédiatement en main le
véhicule


: le système ne sait pas gérer la
situation de conduite actuelle.
"Activation refusée, conditions
inadaptées". Le système refuse d'activer
la régulation, car les conditions requises ne sont
pas réunies.
Fonction Stop
"Régulateur en pause" (pendant
quelques secondes).
Le système a freiné le véhicule jusqu'à son arrêt
complet et le maintient immobilisé
; le régulateur
se met en pause.
Le conducteur doit accélérer pour repartir, puis
réactiver le régulateur.
Fonction Stop & Go
"Pour redémarrer , appuyez sur
l'accélérateur ou appuyez sur le
bouton

II" (bouton 4).
Le système a freiné le véhicule jusqu'à son arrêt
complet.
En deçà de 3
secondes, le véhicule redémarre
automatiquement et progressivement.
Au-delà de 3

secondes, le conducteur doit
accélérer ou appuyer sur le bouton 4 pour
repartir.
Pendant la phase d'immobilisation du
véhicule, il est recommandé :
–

De ne pas ouvrir les portes.
–


De ne pas déposer ni prendre de
passagers.
–


De ne pas engager la marche arrière.

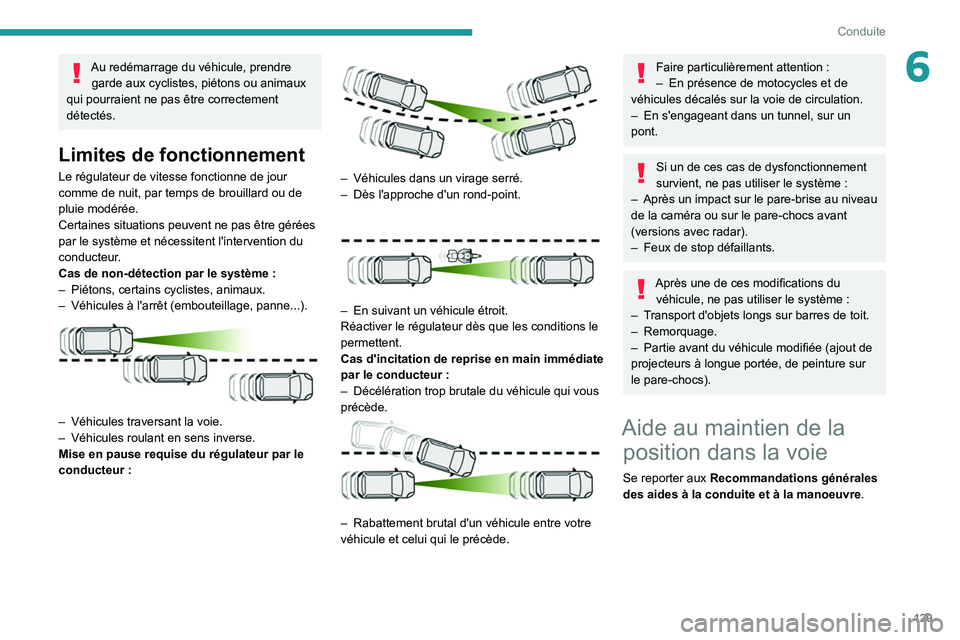

129
Conduite
6Au redémarrage du véhicule, prendre garde aux cyclistes, piétons ou animaux
qui pourraient ne pas être correctement
détectés.
Limites de fonctionnement
Le régulateur de vitesse fonctionne de jour
comme de nuit, par temps de brouillard ou de
pluie modérée.
Certaines situations peuvent ne pas être gérées
par le système et nécessitent l'intervention du
conducteur.
Cas de non-détection par le système
:
–

Piétons, certains cyclistes, animaux.
–


Véhicules à l'arrêt (embouteillage, panne...).

– Véhicules traversant la voie.
– Véhicules roulant en sens inverse.
Mise en pause requise du régulateur par le
conducteur
:


– Véhicules dans un virage serré.
– Dès l'approche d'un rond-point.

– En suivant un véhicule étroit.
Réactiver le régulateur dès que les conditions le
permettent.
Cas d'incitation
de reprise en main immédiate
par le conducteur
:
–

Décélération trop brutale du véhicule qui vous
précède.


– Rabattement brutal d'un véhicule entre votre
véhicule et celui qui le précède.
Faire particulièrement attention :
– En présence de motocycles et de
véhicules décalés sur la voie de circulation.
–

En s'engageant dans un tunnel, sur un
pont.
Si un de ces cas de dysfonctionnement
survient, ne pas utiliser le système :
–

Après un impact sur le pare-brise au niveau
de la caméra ou sur le pare-chocs avant
(versions avec radar).
–


Feux de stop défaillants.
Après une de ces modifications du véhicule, ne pas utiliser le système :
–

T

ransport d'objets longs sur barres de toit.
–

Remorquage.
–

Partie avant du véhicule modifiée (ajout de
projecteurs à longue portée, de peinture sur
le pare-chocs).
Aide au maintien de la position dans la voie
Se reporter aux Recommandations générales
des aides à la conduite et à la manoeuvre .

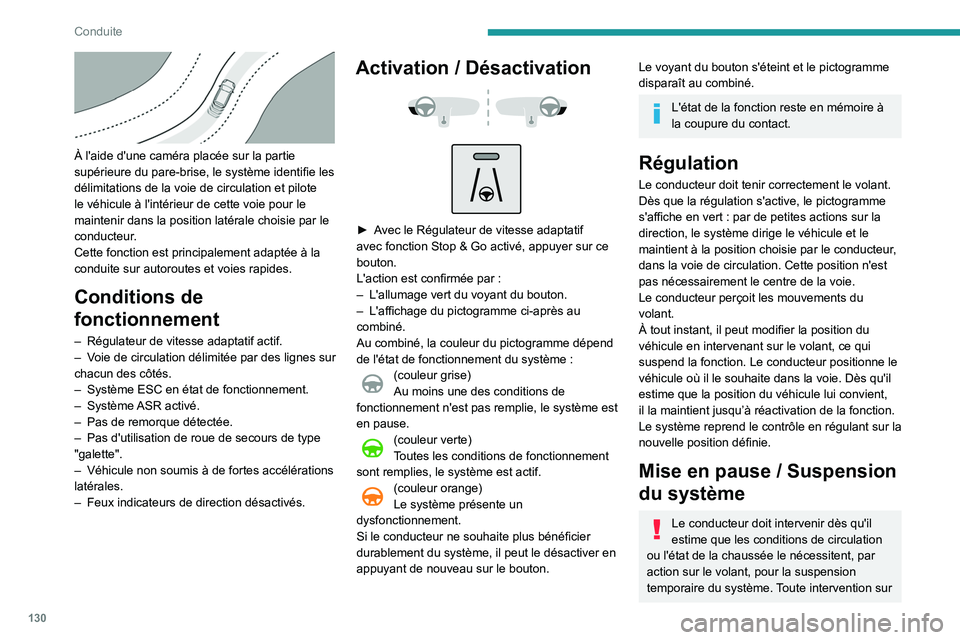

130
Conduite

À l'aide d'une caméra placée sur la partie
supérieure du pare-brise, le système identifie les
délimitations de la voie de circulation et pilote
le véhicule à l'intérieur de cette voie pour le
maintenir dans la position latérale choisie par le
conducteur.
Cette fonction est principalement adaptée à la
conduite sur autoroutes et voies rapides.
Conditions de
fonctionnement
– Régulateur de vitesse adaptatif actif.
– V oie de circulation délimitée par des lignes sur
chacun des côtés.
–

Système ESC en état de fonctionnement.
–


Système ASR
activé.
–

Pas de remorque détectée.
–


Pas d'utilisation de roue de secours de type
"galette".
–


Véhicule non soumis à de fortes accélérations
latérales.
–


Feux indicateurs de direction désactivés.
Activation / Désactivation



► Avec le Régulateur de vitesse adaptatif
avec fonction Stop & Go activé, appuyer sur ce
bouton.
L'action est confirmée par
:
–

L'allumage vert du voyant du bouton.
–


L'affichage du pictogramme ci-après au
combiné.
Au combiné, la couleur du pictogramme dépend
de l'état de fonctionnement du système

:
(couleur grise)
Au moins une des conditions de
fonctionnement n'est pas remplie, le système est
en pause.
(couleur verte)
Toutes les conditions de fonctionnement
sont remplies, le système est actif.
(couleur orange)
Le système présente un
dysfonctionnement.
Si le conducteur ne souhaite plus bénéficier
durablement du système, il peut le désactiver en
appuyant de nouveau sur le bouton.
Le voyant du bouton s'éteint et le pictogramme
disparaît au combiné.
L'état de la fonction reste en mémoire à
la coupure du contact.
Régulation
Le conducteur doit tenir correctement le volant.
Dès que la régulation s'active, le pictogramme
s'affiche en vert
: par de petites actions sur la
direction, le système dirige le véhicule et le
maintient à la position choisie par le conducteur,
dans la voie de circulation. Cette position n'est
pas nécessairement le centre de la voie.
Le conducteur perçoit les mouvements du
volant.
À tout instant, il peut modifier la position du
véhicule en intervenant sur le volant, ce qui
suspend la fonction. Le conducteur positionne le
véhicule où il le souhaite dans la voie. Dès qu'il
estime que la position du véhicule lui convient,
il la maintient jusqu’à réactivation de la fonction.
Le système reprend le contrôle en régulant sur la
nouvelle position définie.
Mise en pause / Suspension
du système
Le conducteur doit intervenir dès qu'il
estime que les conditions de circulation
ou l'état de la chaussée le nécessitent, par
action sur le volant, pour la suspension
temporaire du système. Toute intervention sur

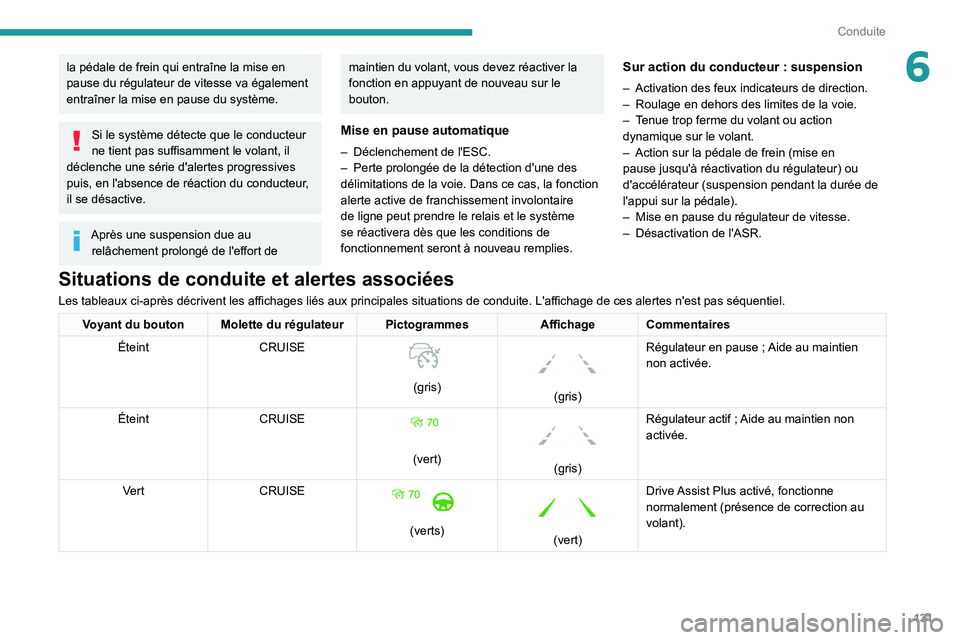

131
Conduite
6la pédale de frein qui entraîne la mise en
pause du régulateur de vitesse va également
entraîner la mise en pause du système.
Si le système détecte que le conducteur
ne tient pas suffisamment le volant, il
déclenche une série d'alertes progressives
puis, en l'absence de réaction du conducteur,
il se désactive.
Après une suspension due au relâchement prolongé de l'effort de
maintien du volant, vous devez réactiver la
fonction en appuyant de nouveau sur le
bouton.
Mise en pause automatique
– Déclenchement de l'ESC.
– Perte prolongée de la détection d'une des
délimitations de la voie. Dans ce cas, la fonction
alerte active de franchissement involontaire
de ligne peut prendre le relais et le système
se réactivera dès que les conditions de
fonctionnement seront à nouveau remplies.
Sur action du conducteur : suspension
– Activation des feux indicateurs de direction.
– Roulage en dehors des limites de la voie.
–

T
enue trop ferme du volant ou action
dynamique sur le volant.
–

Action sur la pédale de frein (mise en
pause jusqu'à réactivation du régulateur) ou
d'accélérateur (suspension pendant la durée de
l'appui sur la pédale).
–


Mise en pause du régulateur de vitesse.
–


Désactivation de l'ASR.
Situations de conduite et alertes associées
Les tableaux ci-après décrivent les affichages liés aux principales situations de conduite. L'affichage de ces alertes n'est pas séquentiel.
Voyant du bouton Molette du régulateur Pictogrammes AffichageCommentaires
Éteint CRUISE

(gris)


(gris)Régulateur en pause ; Aide au maintien
non activée.
Éteint CRUISE

(vert)


(gris)Régulateur actif ; Aide au maintien non
activée.
Vert CRUISE

(verts)


(vert)Drive Assist Plus activé, fonctionne
normalement (présence de correction au
volant).

132
Conduite

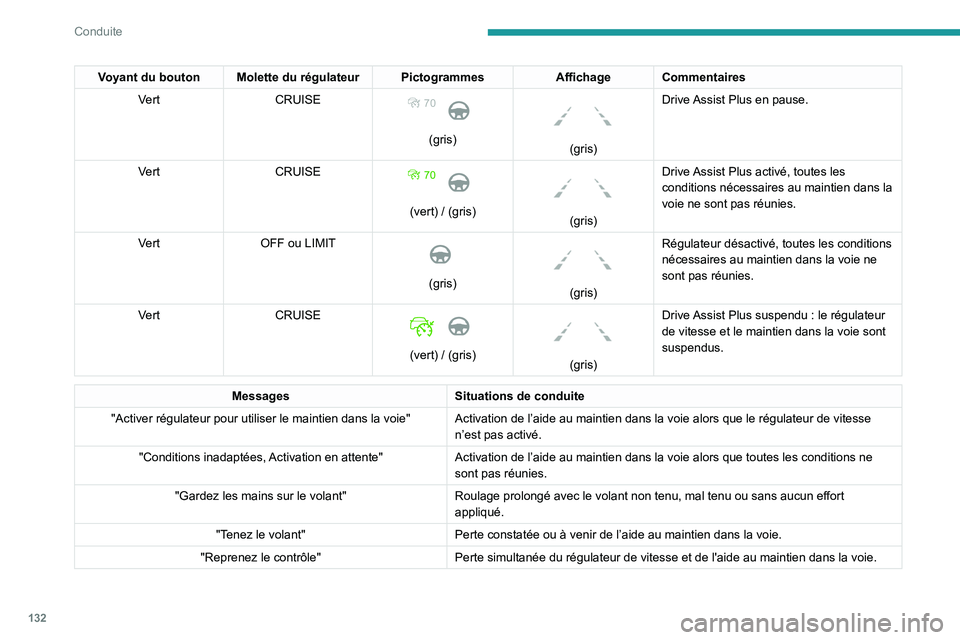

Voyant du bouton Molette du régulateur PictogrammesAffichageCommentaires
Vert CRUISE 70

(gris)


(gris)Drive Assist Plus en pause.
Vert CRUISE

(vert) / (gris)


(gris)Drive Assist Plus activé, toutes les
conditions nécessaires au maintien dans la
voie ne sont pas réunies.
Vert OFF ou LIMIT

(gris)


(gris)Régulateur désactivé, toutes les conditions
nécessaires au maintien dans la voie ne
sont pas réunies.
Vert CRUISE

(vert) / (gris)


(gris)Drive Assist Plus suspendu : le régulateur
de vitesse et le maintien dans la voie sont
suspendus.
Messages Situations de conduite
"Activer régulateur pour utiliser le maintien dans la voie" Activation de l’aide au maintien dans la voie alors que le régulat\
eur de vitesse n’est pas activé.
"Conditions inadaptées, Activation en attente" Activation de l’aide au maintien dans la voie alors que toutes les co\
nditions ne
sont pas réunies.
"Gardez les mains sur le volant" Roulage prolongé avec le volant non tenu, mal tenu ou sans aucun effort
appliqué.
"Tenez le volant" Perte constatée ou à venir de l’aide au maintien dans la voie.
"Reprenez le contrôle" Perte simultanée du régulateur de vitesse et de l'aide au maintien\
dans la voie.

133
Conduite

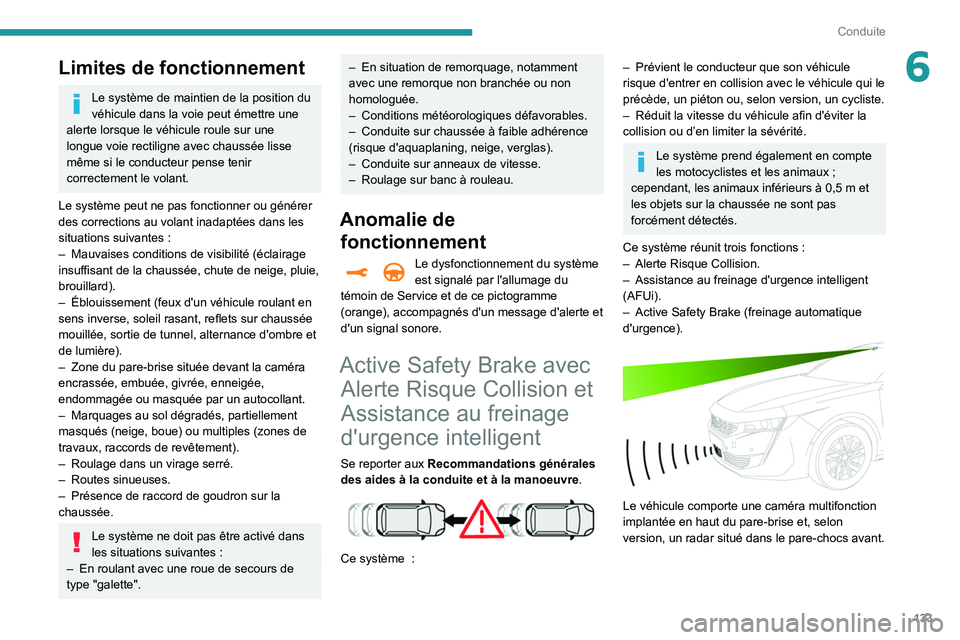

6Limites de fonctionnement
Le système de maintien de la position du
véhicule dans la voie peut émettre une
alerte lorsque le véhicule roule sur une
longue voie rectiligne avec chaussée lisse
même si le conducteur pense tenir
correctement le volant.
Le système peut ne pas fonctionner ou générer
des corrections au volant inadaptées dans les
situations suivantes
:
–

Mauvaises conditions de visibilité (éclairage
insuffisant de la chaussée, chute de neige, pluie,
brouillard).
–


Éblouissement (feux d'un véhicule roulant en
sens inverse, soleil rasant, reflets sur chaussée
mouillée, sortie de tunnel, alternance d'ombre et
de lumière).
–


Zone du pare-brise située devant la caméra
encrassée, embuée, givrée, enneigée,
endommagée ou masquée par un autocollant.
–


Marquages au sol dégradés, partiellement
masqués (neige, boue) ou multiples (zones de
travaux, raccords de revêtement).
–


Roulage dans un virage serré.
–


Routes sinueuses.
–


Présence de raccord de goudron sur la
chaussée.
Le système ne doit pas être activé dans
les situations suivantes :
–

En roulant avec une roue de secours de
type "galette".
– En situation de remorquage, notamment
avec une remorque non branchée ou non
homologuée.
–

Conditions météorologiques défavorables.
–


Conduite sur chaussée à faible adhérence
(risque d'aquaplaning, neige, verglas).
–


Conduite sur anneaux de vitesse.
–


Roulage sur banc à rouleau.
Anomalie de fonctionnement
Le dysfonctionnement du système
est signalé par l'allumage du
témoin de Service et de ce pictogramme
(orange), accompagnés d'un message d'alerte et
d'un signal sonore.
Active Safety Brake avec Alerte Risque Collision et
Assistance au freinage
d'urgence intelligent
Se reporter aux Recommandations générales
des aides à la conduite et à la manoeuvre .


Ce système :
– Prévient le conducteur que son véhicule
risque d'entrer en collision avec le véhicule qui le
précède, un piéton ou, selon version, un cycliste.
–

Réduit la vitesse du véhicule afin d'éviter la
collision ou d’en limiter la sévérité.
Le système prend également en compte
les motocyclistes et les animaux ;
cependant, les animaux inférieurs à 0,5
m et
les objets sur la chaussée ne sont pas
forcément détectés.
Ce système réunit trois fonctions
:
–

Alerte Risque Collision.
–


Assistance au freinage d'urgence intelligent
(AFUi).
–


Active Safety Brake (freinage automatique
d'urgence).


Le véhicule comporte une caméra multifonction
implantée en haut du pare-brise et, selon
version, un radar situé dans le pare-chocs avant.

134
Conduite

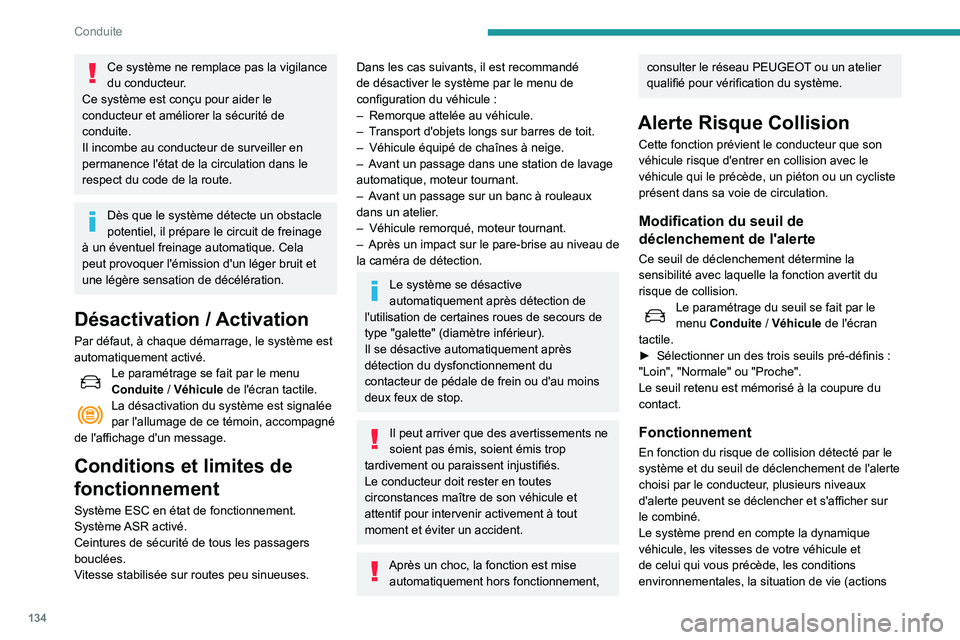

Ce système ne remplace pas la vigilance
du conducteur.
Ce système est conçu pour aider le
conducteur et améliorer la sécurité de
conduite.
Il incombe au conducteur de surveiller en
permanence l'état de la circulation dans le
respect du code de la route.
Dès que le système détecte un obstacle
potentiel, il prépare le circuit de freinage
à un éventuel freinage automatique. Cela
peut provoquer l'émission d'un léger bruit et
une légère sensation de décélération.
Désactivation / Activation
Par défaut, à chaque démarrage, le système est
automatiquement activé.
Le paramétrage se fait par le menu
Conduite / Véhicule de l'écran tactile.
La désactivation du système est signalée
par l'allumage de ce témoin, accompagné
de l'affichage d'un message.
Conditions et limites de
fonctionnement
Système ESC en état de fonctionnement.
Système ASR activé.
Ceintures de sécurité de tous les passagers
bouclées.
Vitesse stabilisée sur routes peu sinueuses.
Dans les cas suivants, il est recommandé
de désactiver le système par le menu de
configuration du véhicule
:
–

Remorque attelée au véhicule.
–


T
ransport d'objets longs sur barres de toit.
–

Véhicule équipé de chaînes à neige.
–


A
vant un passage dans une station de lavage
automatique, moteur tournant.
–

A
vant un passage sur un banc à rouleaux
dans un atelier.
–

Véhicule remorqué, moteur tournant.
–


Après un impact sur le pare-brise
au niveau de
la caméra de détection.
Le système se désactive
automatiquement après détection de
l'utilisation de certaines roues de secours de
type "galette" (diamètre inférieur).
Il se désactive automatiquement après
détection du dysfonctionnement du
contacteur de pédale de frein ou d'au moins
deux feux de stop.
Il peut arriver que des avertissements ne
soient pas émis, soient émis trop
tardivement ou paraissent injustifiés.
Le conducteur doit rester en toutes
circonstances maître de son véhicule et
attentif pour intervenir activement à tout
moment et éviter un accident.
Après un choc, la fonction est mise automatiquement hors fonctionnement,
consulter le réseau PEUGEOT ou un atelier
qualifié pour vérification du système.
Alerte Risque Collision
Cette fonction prévient le conducteur que son
véhicule risque d'entrer en collision avec le
véhicule qui le précède, un piéton ou un cycliste
présent dans sa voie de circulation.
Modification du seuil de
déclenchement de l'alerte
Ce seuil de déclenchement détermine la
sensibilité avec laquelle la fonction avertit du
risque de collision.
Le paramétrage du seuil se fait par le
menu Conduite / Véhicule de l'écran
tactile.
►

Sélectionner un des trois seuils pré-définis
:
"Loin", "Normale" ou "Proche".
Le seuil retenu est mémorisé à la coupure du
contact.
Fonctionnement
En fonction du risque de collision détecté par le
système et du seuil de déclenchement de l'alerte
choisi par le conducteur, plusieurs niveaux
d'alerte peuvent se déclencher et s'afficher sur
le combiné.
Le système prend en compte la dynamique
véhicule, les vitesses de votre véhicule et
de celui qui vous précède, les conditions
environnementales, la situation de vie (actions
