2020 Peugeot 508 Manuel du propriétaire (in French)

143
Conduite

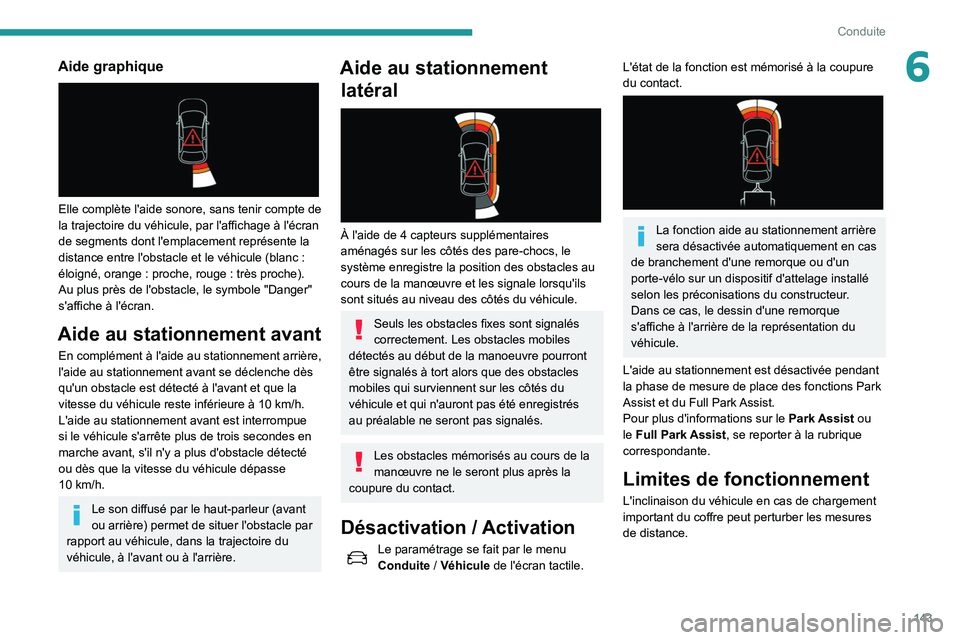

6Aide graphique

Elle complète l'aide sonore, sans tenir compte de
la trajectoire du véhicule, par l'affichage à l'écran
de segments dont l'emplacement représente la
distance entre l'obstacle et le véhicule (blanc :
éloigné, orange
: proche, rouge : très proche).
Au plus près de l'obstacle, le symbole "Danger"
s'affiche à l'écran.
Aide au stationnement avant
En complément à l'aide au stationnement arrière,
l'aide au stationnement avant se déclenche dès
qu'un obstacle est détecté à l'avant et que la
vitesse du véhicule reste inférieure à 10
km/h.
L'aide au stationnement avant est interrompue
si le véhicule s'arrête plus de trois secondes en
marche avant, s'il n'y a plus d'obstacle détecté
ou dès que la vitesse du véhicule dépasse
10
km/h.
Le son diffusé par le haut-parleur (avant
ou arrière) permet de situer l'obstacle par
rapport au véhicule, dans la trajectoire du
véhicule, à l'avant ou à l'arrière.
Aide au stationnement latéral


À l'aide de 4 capteurs supplémentaires
aménagés sur les côtés des pare-chocs, le
système enregistre la position des obstacles au
cours de la manœuvre et les signale lorsqu'ils
sont situés au niveau des côtés du véhicule.
Seuls les obstacles fixes sont signalés
correctement. Les obstacles mobiles
détectés au début de la manoeuvre pourront
être signalés à tort alors que des obstacles
mobiles qui surviennent sur les côtés du
véhicule et qui n'auront pas été enregistrés
au préalable ne seront pas signalés.
Les obstacles mémorisés au cours de la
manœuvre ne le seront plus après la
coupure du contact.
Désactivation / Activation
Le paramétrage se fait par le menu
Conduite / Véhicule de l'écran tactile.
L'état de la fonction est mémorisé à la coupure
du contact.


La fonction aide au stationnement arrière
sera désactivée automatiquement en cas
de branchement d'une remorque ou d'un
porte-vélo sur un dispositif d'attelage installé
selon les préconisations du constructeur.
Dans ce cas, le dessin d'une remorque
s'affiche à l'arrière de la représentation du
véhicule.
L'aide au stationnement est désactivée pendant
la phase de mesure de place des fonctions Park
Assist et du Full Park Assist.
Pour plus d'informations sur le Park Assist ou
le Full Park Assist, se reporter à la rubrique
correspondante.
Limites de fonctionnement
L'inclinaison du véhicule en cas de chargement
important du coffre peut perturber les mesures
de distance.

144
Conduite

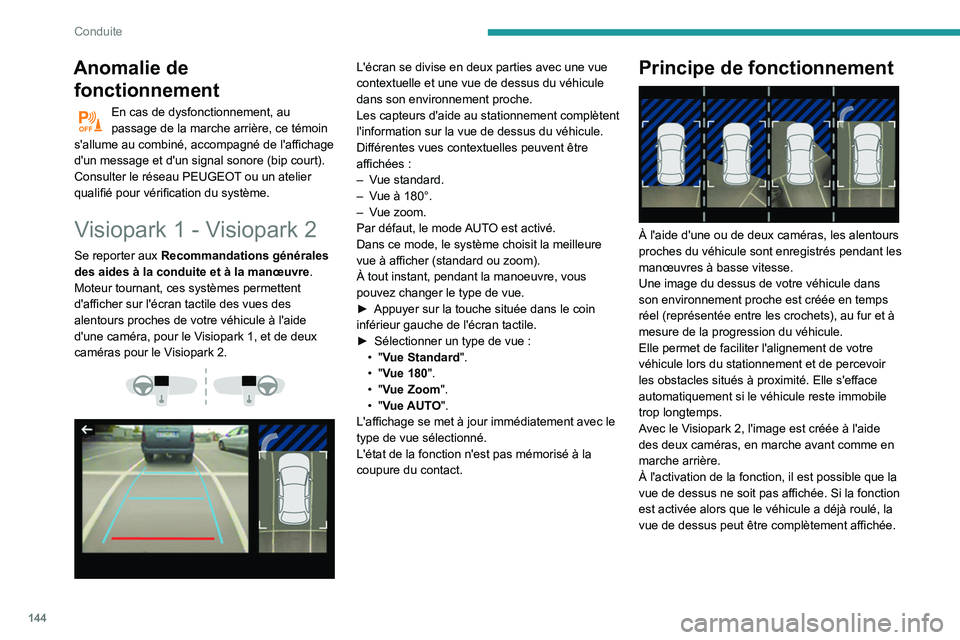

Anomalie de fonctionnement
En cas de dysfonctionnement, au
passage de la marche arrière, ce témoin
s'allume au combiné, accompagné de l'affichage
d'un message et d'un signal sonore (bip court).
Consulter le réseau PEUGEOT ou un atelier
qualifié pour vérification du système.
Visiopark 1 - Visiopark 2
Se reporter aux Recommandations générales
des aides à la conduite et à la manœuvre .
Moteur tournant, ces systèmes permettent
d'afficher sur l'écran tactile des vues des
alentours proches de votre véhicule à l'aide
d'une caméra, pour le Visiopark 1, et de deux
caméras pour le Visiopark 2.




L'écran se divise en deux parties avec une vue
contextuelle et une vue de dessus du véhicule
dans son environnement proche.
Les capteurs d'aide au stationnement complètent
l'information sur la vue de dessus du véhicule.
Différentes vues contextuelles peuvent être
affichées :
–

V
ue standard.
–

V
ue à 180°.
–

V
ue zoom.
Par défaut, le mode AUTO est activé.
Dans ce mode, le système choisit la meilleure
vue à afficher (standard ou zoom).
À tout instant, pendant la manoeuvre, vous
pouvez changer le type de vue.
►

Appuyer sur la touche située dans le coin
inférieur gauche de l'écran tactile.
►


Sélectionner un type de vue
:
•
"Vue Standard".
•
"Vue 180".
•
"Vue Zoom ".
•
"Vue AUTO".
L'affichage se met à jour immédiatement avec le
type de vue sélectionné.
L'état de la fonction n'est pas mémorisé à la
coupure du contact.Principe de fonctionnement

À l'aide d'une ou de deux caméras, les alentours
proches du véhicule sont enregistrés pendant les
manœuvres à basse vitesse.
Une image du dessus de votre véhicule dans
son environnement proche est créée en temps
réel (représentée entre les crochets), au fur et à
mesure de la progression du véhicule.
Elle permet de faciliter l'alignement de votre
véhicule lors du stationnement et de percevoir
les obstacles situés à proximité. Elle s'efface
automatiquement si le véhicule reste immobile
trop longtemps.
Avec le Visiopark 2, l'image est créée à l'aide
des deux caméras, en marche avant comme en
marche arrière.
À l'activation de la fonction, il est possible que la
vue de dessus ne soit pas affichée. Si la fonction
est activée alors que le véhicule a déjà roulé, la
vue de dessus peut être complètement affichée.

145
Conduite

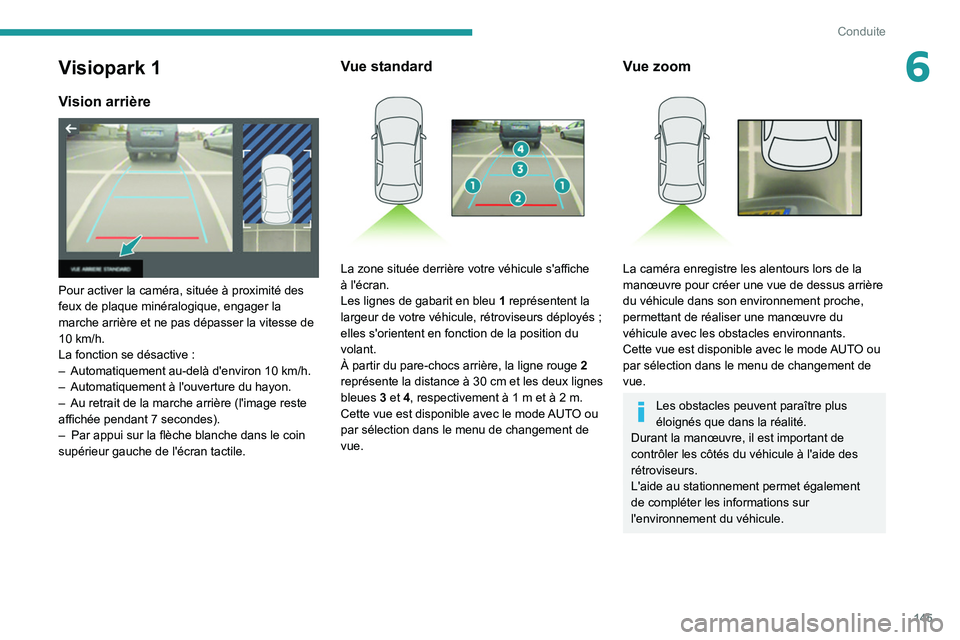

6Visiopark 1
Vision arrière

Pour activer la caméra, située à proximité des
feux de plaque minéralogique, engager la
marche arrière et ne pas dépasser la vitesse de
10 km/h.
La fonction se désactive
:
–

Automatiquement au-delà d'environ 10
km/h.
–

Automatiquement à l'ouverture du hayon.
–


Au retrait de la marche arrière (l'image reste
affichée pendant 7

secondes).
–

Par appui sur la flèche blanche dans le coin
supérieur gauche de l'écran tactile.
Vue standard

La zone située derrière votre véhicule s'affiche
à l'écran.
Les lignes de gabarit en bleu 1 représentent la
largeur de votre véhicule, rétroviseurs déployés
;
elles s'orientent en fonction de la position du
volant.
À partir du pare-chocs arrière, la ligne rouge 2
représente la distance à 30
cm et les deux lignes
bleues 3 et 4, respectivement à 1
m et à 2 m.
Cette vue est disponible avec le mode AUTO ou
par sélection dans le menu de changement de
vue.
Vue zoom

La caméra enregistre les alentours lors de la
manœuvre pour créer une vue de dessus arrière
du véhicule dans son environnement proche,
permettant de réaliser une manœuvre du
véhicule avec les obstacles environnants.
Cette vue est disponible avec le mode AUTO ou
par sélection dans le menu de changement de
vue.
Les obstacles peuvent paraître plus
éloignés que dans la réalité.
Durant la manœuvre, il est important de
contrôler les côtés du véhicule à l'aide des
rétroviseurs.
L'aide au stationnement permet également
de compléter les informations sur
l'environnement du véhicule.

146
Conduite
Mode AUTO

Ce mode est activé par défaut.
À l'aide des capteurs situés sur le pare-chocs
arrière, la vue automatique permet de passer
de la vue arrière (standard) à la vue de dessus
(zoom) à l'approche d'un obstacle au niveau
de la ligne rouge (moins de 30 cm) lors de la
manœuvre.
Vue à 180°

La vue à 180° permet de pouvoir quitter, en
marche arrière, une place de stationnement
en anticipant l'arrivée de véhicules, piétons ou
cyclistes.
Cette vue n'est pas recommandée pour réaliser
une manoeuvre complète.
Elle se décompose en trois zones
: gauche
A
,
centrale
B et droite C.
Cette vue est disponible uniquement par
sélection dans le menu de changement de vue.
Visiopark 2
Le véhicule comporte une caméra à l'avant,
aménagée dans la calandre, et une caméra à l'arrière, située à proximité des feux de plaque
minéralogique.
À l'aide de ces caméras, le système permet
d'afficher les alentours proches du véhicule sur
l'écran tactile, en proposant les vues de l'arrière
du véhicule (vision arrière), lorsque la marche
arrière est engagée et des vues de l'avant du
véhicule (vision avant), lorsque la boîte de
vitesses est au point mort ou avec une vitesse
engagée.
Vision arrière

La fonction s'active automatiquement à
l'engagement de la marche arrière.
La fonction se désactive
:
–

Automatiquement au-delà d'environ 10
km/h.
–

Au retrait de la marche arrière (l'image de la
vision arrière fait place à celle de la vision avant
pendant 7

secondes).
–

Par appui sur la flèche blanche dans le coin
supérieur gauche de l'écran tactile.

147
Conduite

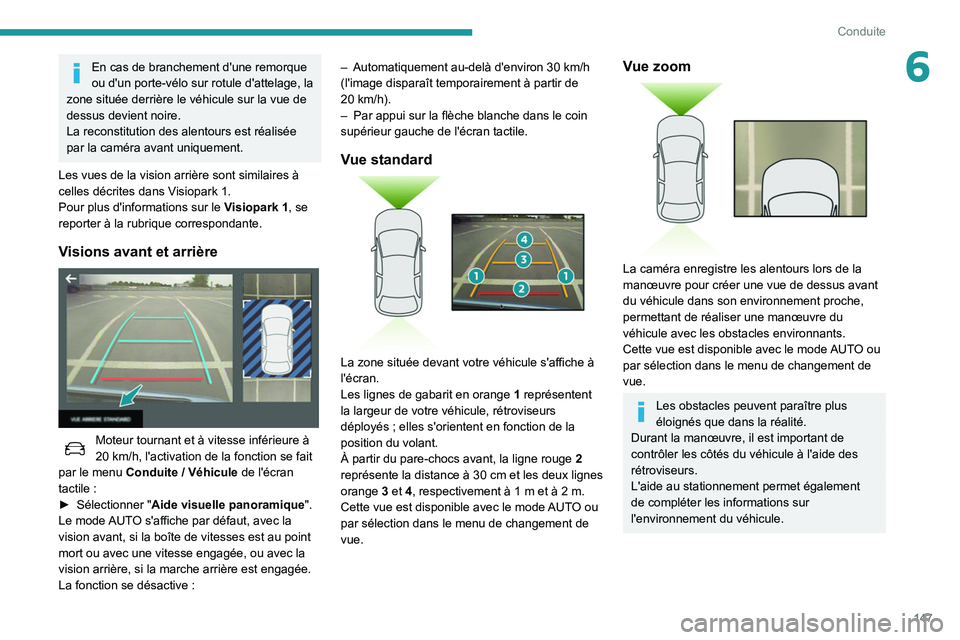

6En cas de branchement d'une remorque
ou d'un porte-vélo sur rotule d'attelage, la
zone située derrière le véhicule sur la vue de
dessus devient noire.
La reconstitution des alentours est réalisée
par la caméra avant uniquement.
Les vues de la vision arrière sont similaires à
celles décrites dans Visiopark 1.
Pour plus d'informations sur le Visiopark 1, se
reporter à la rubrique correspondante.
Visions avant et arrière

Moteur tournant et à vitesse inférieure à
20 km/h, l'activation de la fonction se fait
par le menu Conduite
/ Véhicule de l'écran
tactile

:
►

Sélectionner " Aide visuelle panoramique ".
Le mode

AUTO s'affiche par défaut, avec la
vision avant, si la boîte de vitesses est au point
mort ou avec une vitesse engagée, ou avec la
vision arrière, si la marche arrière est engagée.
La fonction se désactive
: –

Automatiquement au-delà d'environ 30
km/h
(l'image disparaît temporairement à partir de
20 km/h).
–
Par appui sur la flèche blanche dans le coin
supérieur gauche de l'écran tactile.
Vue standard

La zone située devant votre véhicule s'affiche à
l'écran.
Les lignes de gabarit en orange

1
représentent
la largeur de votre véhicule, rétroviseurs
déployés ; elles s'orientent en fonction de la
position du volant.
À partir du pare-chocs avant, la ligne rouge

2

représente la distance à 30 cm et les deux lignes
orange

3
et 4, respectivement à 1 m et à 2 m.
Cette vue est disponible avec le mode AUTO ou
par sélection dans le menu de changement de
vue.
Vue zoom

La caméra enregistre les alentours lors de la
manœuvre pour créer une vue de dessus avant
du véhicule dans son environnement proche,
permettant de réaliser une manœuvre du
véhicule avec les obstacles environnants.
Cette vue est disponible avec le mode AUTO ou
par sélection dans le menu de changement de
vue.
Les obstacles peuvent paraître plus
éloignés que dans la réalité.
Durant la manœuvre, il est important de
contrôler les côtés du véhicule à l'aide des
rétroviseurs.
L'aide au stationnement permet également
de compléter les informations sur
l'environnement du véhicule.

148
Conduite

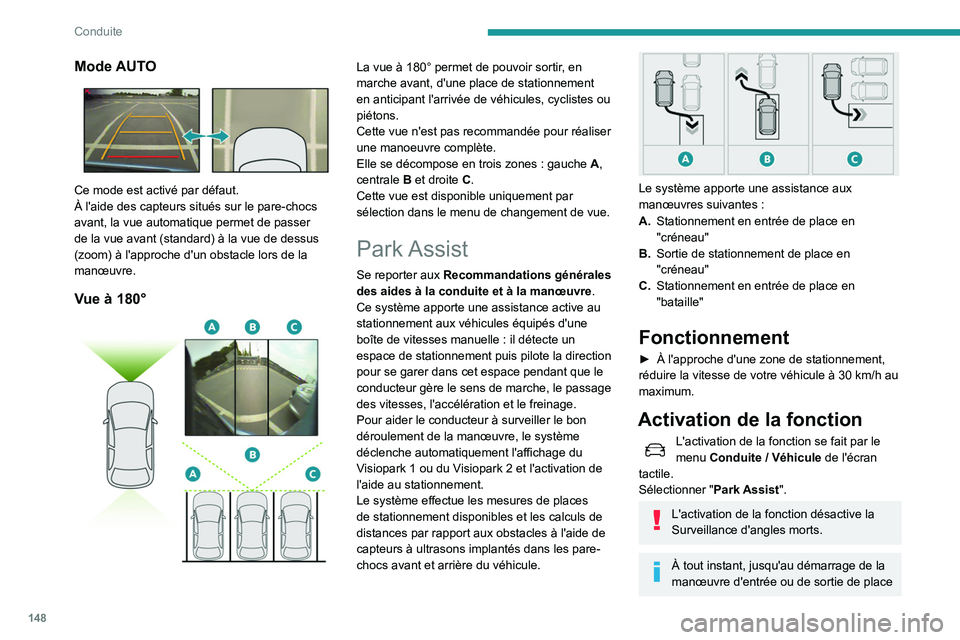

Mode AUTO

Ce mode est activé par défaut.
À l'aide des capteurs situés sur le pare-chocs
avant, la vue automatique permet de passer
de la vue avant (standard) à la vue de dessus
(zoom) à l'approche d'un obstacle lors de la
manœuvre.
Vue à 180°

La vue à 180° permet de pouvoir sortir, en
marche avant, d'une place de stationnement
en anticipant l'arrivée de véhicules, cyclistes ou
piétons.
Cette vue n'est pas recommandée pour réaliser
une manoeuvre complète.
Elle se décompose en trois zones : gauche
A
,
centrale
B et droite C.
Cette vue est disponible uniquement par
sélection dans le menu de changement de vue.
Park Assist
Se reporter aux Recommandations générales
des aides à la conduite et à la manœuvre .
Ce système apporte une assistance active au
stationnement aux véhicules équipés d'une
boîte de vitesses manuelle
: il détecte un
espace de stationnement puis pilote la direction
pour se garer dans cet espace pendant que le
conducteur gère le sens de marche, le passage
des vitesses, l'accélération et le freinage.
Pour aider le conducteur à surveiller le bon
déroulement de la manœuvre, le système
déclenche automatiquement l'affichage du
Visiopark 1 ou du Visiopark 2 et l'activation de
l'aide au stationnement.
Le système effectue les mesures de places
de stationnement disponibles et les calculs de
distances par rapport aux obstacles à l'aide de
capteurs à ultrasons implantés dans les pare-
chocs avant et arrière du véhicule.


Le système apporte une assistance aux
manœuvres suivantes :
A. Stationnement en entrée de place en
"créneau"
B. Sortie de stationnement de place en
"créneau"
C. Stationnement en entrée de place en
"bataille"
Fonctionnement
► À l'approche d'une zone de stationnement,
réduire la vitesse de votre véhicule à 30 km/h au
maximum.
Activation de la fonction
L'activation de la fonction se fait par le
menu Conduite / Véhicule de l'écran
tactile.
Sélectionner " Park Assist".
L'activation de la fonction désactive la
Surveillance d'angles morts.
À tout instant, jusqu'au démarrage de la
manœuvre d'entrée ou de sortie de place

149
Conduite

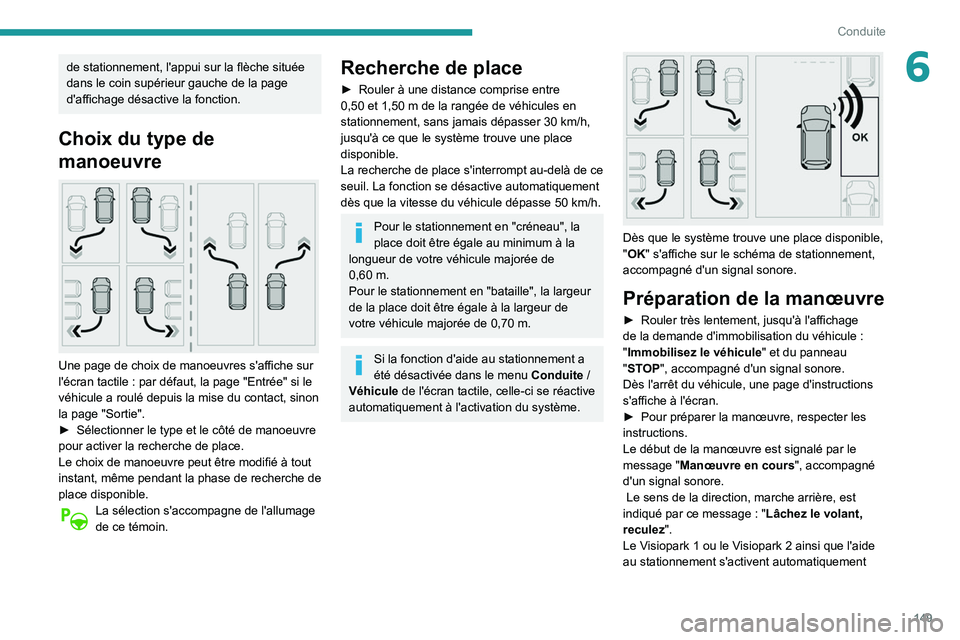

6de stationnement, l'appui sur la flèche située
dans le coin supérieur gauche de la page
d'affichage désactive la fonction.
Choix du type de
manoeuvre


Une page de choix de manoeuvres s'affiche sur
l'écran tactile : par défaut, la page "Entrée" si le
véhicule a roulé depuis la mise du contact, sinon
la page "Sortie".
►

Sélectionner le type et le côté de manoeuvre
pour activer la recherche de place.
Le choix de manoeuvre peut être modifié à tout
instant,

même pendant la phase de recherche de
place disponible.
La sélection s'accompagne de l'allumage
de ce témoin.
Recherche de place
► Rouler à une distance comprise entre
0,50 et 1,50 m de la rangée de véhicules en
stationnement, sans jamais dépasser 30
km/h,
jusqu'à ce que le système trouve une place
disponible.
La recherche de place s'interrompt au-delà de ce
seuil. La fonction se désactive automatiquement
dès que la vitesse du véhicule dépasse 50
km/h.
Pour le stationnement en "créneau", la
place doit être égale au minimum à la
longueur de votre véhicule majorée de
0,60
m.
Pour le stationnement en "bataille", la largeur
de la place doit être égale à la largeur de
votre véhicule majorée de 0,70
m.
Si la fonction d'aide au stationnement a
été désactivée dans le menu Conduite
/
Véhicule de l'écran tactile, celle-ci se réactive
automatiquement à l'activation du système.


Dès que le système trouve une place disponible,
"OK" s'affiche sur le schéma de stationnement,
accompagné d'un signal sonore.
Préparation de la manœuvre
► Rouler très lentement, jusqu'à l'affichage
de la demande d'immobilisation du véhicule :
"Immobilisez le véhicule " et du panneau
"STOP", accompagné d'un signal sonore.
Dès l'arrêt du véhicule, une page d'instructions
s'affiche à l'écran.
►

Pour préparer la manœuvre, respecter les
instructions.
Le début de la manœuvre est signalé par le
message "

Manœuvre en cours", accompagné
d'un signal sonore.
Le sens de la direction, marche arrière, est
indiqué par ce message
: "Lâchez le volant,
reculez".
Le Visiopark 1 ou le Visiopark 2 ainsi que l'aide
au stationnement s'activent automatiquement

150
Conduite

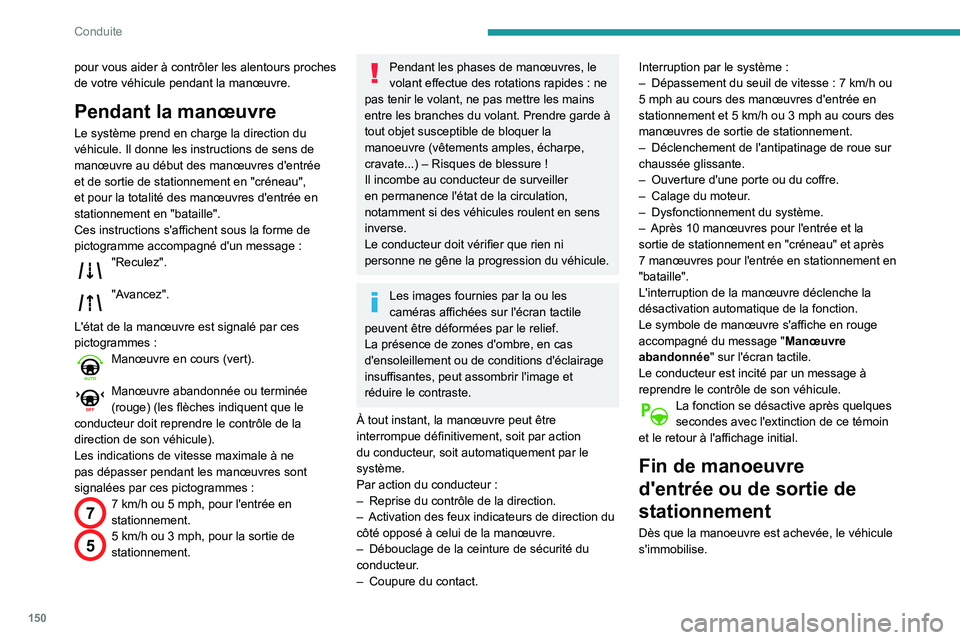

pour vous aider à contrôler les alentours proches
de votre véhicule pendant la manœuvre.
Pendant la manœuvre
Le système prend en charge la direction du
véhicule. Il donne les instructions de sens de
manœuvre au début des manœuvres d'entrée
et de sortie de stationnement en "créneau",
et pour la totalité des manœuvres d'entrée en
stationnement en "bataille".
Ces instructions s'affichent sous la forme de
pictogramme accompagné d'un message :
"Reculez".
"Avancez".
L'état de la manœuvre est signalé par ces
pictogrammes
:
Manœuvre en cours (vert).
Manœuvre abandonnée ou terminée
(rouge) (les flèches indiquent que le
conducteur doit reprendre le contrôle de la
direction de son véhicule).
Les indications de vitesse maximale à ne
pas dépasser pendant les manœuvres sont
signalées par ces pictogrammes
:
77 km/h ou 5 mph, pour l'entrée en
stationnement.
55 km/h ou 3 mph, pour la sortie de
stationnement.
Pendant les phases de manœuvres, le
volant effectue des rotations rapides : ne
pas tenir le volant, ne pas mettre les mains
entre les branches du volant. Prendre garde à
tout objet susceptible de bloquer la
manoeuvre (vêtements amples, écharpe,
cravate...) – Risques de blessure
!
Il incombe au conducteur de surveiller
en permanence l'état de la circulation,
notamment si des véhicules roulent en sens
inverse.
Le conducteur doit vérifier que rien ni
personne ne gêne la progression du véhicule.
Les images fournies par la ou les
caméras affichées sur l'écran tactile
peuvent être déformées par le relief.
La présence de zones d'ombre, en cas
d'ensoleillement ou de conditions d'éclairage
insuffisantes, peut assombrir l'image et
réduire le contraste.
À tout instant, la manœuvre peut être
interrompue définitivement, soit par action
du conducteur, soit automatiquement par le
système.
Par action du conducteur
:
–

Reprise du contrôle de la direction.
–


Activation des feux indicateurs de direction du
côté opposé à celui de la manœuvre.
–


Débouclage de la ceinture de sécurité du
conducteur

.
–

Coupure du contact. Interruption par le système

:
–
Dépassement du seuil de vitesse
: 7 km/h ou
5 mph au cours des manœuvres d'entrée en
stationnement et 5 km/h ou 3 mph au cours des
manœuvres de sortie de stationnement.
–
Déclenchement de l'antipatinage de roue sur
chaussée glissante.
–

Ouverture d'une porte ou du coffre.
–

Calage du moteur
.
–
Dysfonctionnement du système.
–

Après 10
manœuvres pour l'entrée et la
sortie de stationnement en "créneau" et après
7 manœuvres pour l'entrée en stationnement en
"bataille".
L'interruption de la manœuvre déclenche la
désactivation automatique de la fonction.
Le symbole de manœuvre s'affiche en rouge
accompagné du message " Manœuvre
abandonnée" sur l'écran tactile.
Le conducteur est incité par un message à
reprendre le contrôle de son véhicule.
La fonction se désactive après quelques
secondes avec l'extinction de ce témoin
et le retour à l'affichage initial.
Fin de manoeuvre
d'entrée ou de sortie de
stationnement
Dès que la manoeuvre est achevée, le véhicule
s'immobilise.
