2020 Peugeot 508 Manuel du propriétaire (in French)

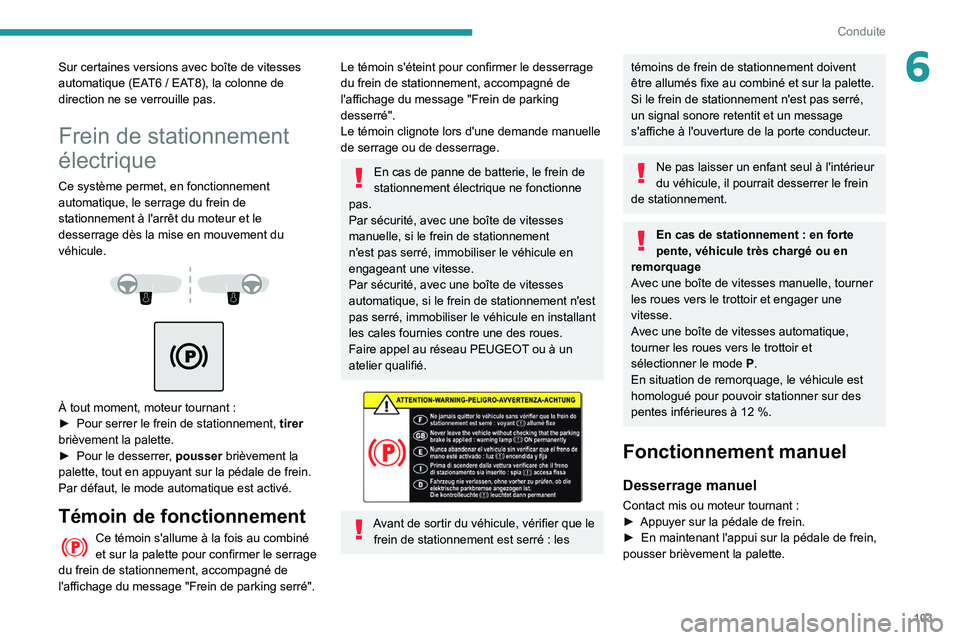

103
Conduite
6Sur certaines versions avec boîte de vitesses
automatique (EAT6 / EAT8), la colonne de
direction ne se verrouille pas.
Frein de stationnement
électrique
Ce système permet, en fonctionnement
automatique, le serrage du frein de
stationnement à l'arrêt du moteur et le
desserrage dès la mise en mouvement du
véhicule.




À tout moment, moteur tournant :
► Pour serrer le frein de stationnement, tirer

brièvement la palette.
►

Pour le desserrer
, pousser brièvement la
palette, tout en appuyant sur la pédale de frein.
Par défaut, le mode automatique est activé.
Témoin de fonctionnement
Ce témoin s'allume à la fois au combiné
et sur la palette pour confirmer le serrage
du frein de stationnement, accompagné de
l'affichage du message "Frein de parking serré".
Le témoin s'éteint pour confirmer le desserrage
du frein de stationnement, accompagné de
l'affichage du message "Frein de parking
desserré".
Le témoin clignote lors d'une demande manuelle
de serrage ou de desserrage.
En cas de panne de batterie, le frein de
stationnement électrique ne fonctionne
pas.
Par sécurité, avec une boîte de vitesses
manuelle, si le frein de stationnement
n'est pas serré, immobiliser le véhicule en
engageant une vitesse.
Par sécurité, avec une boîte de vitesses
automatique, si le frein de stationnement n'est
pas serré, immobiliser le véhicule en installant
les cales fournies contre une des roues.
Faire appel au réseau PEUGEOT ou à un
atelier qualifié.


Avant de sortir du véhicule, vérifier que le frein de stationnement est serré : les
témoins de frein de stationnement doivent
être allumés fixe au combiné et sur la palette.
Si le frein de stationnement n'est pas serré,
un signal sonore retentit et un message
s'affiche à l'ouverture de la porte conducteur.
Ne pas laisser un enfant seul à l'intérieur
du véhicule, il pourrait desserrer le frein
de stationnement.
En cas de stationnement : en forte
pente, véhicule très chargé ou en
remorquage
A
vec une boîte de vitesses manuelle, tourner
les roues vers le trottoir et engager une
vitesse.
Avec une boîte de vitesses automatique,
tourner les roues vers le trottoir et
sélectionner le mode

P
.
En situation de remorquage, le véhicule est
homologué pour pouvoir stationner sur des
pentes inférieures à 12
%.
Fonctionnement manuel
Desserrage manuel
Contact mis ou moteur tournant :
► Appuyer sur la pédale de frein.
►

En maintenant l'appui sur la pédale de frein,
pousser brièvement la palette.

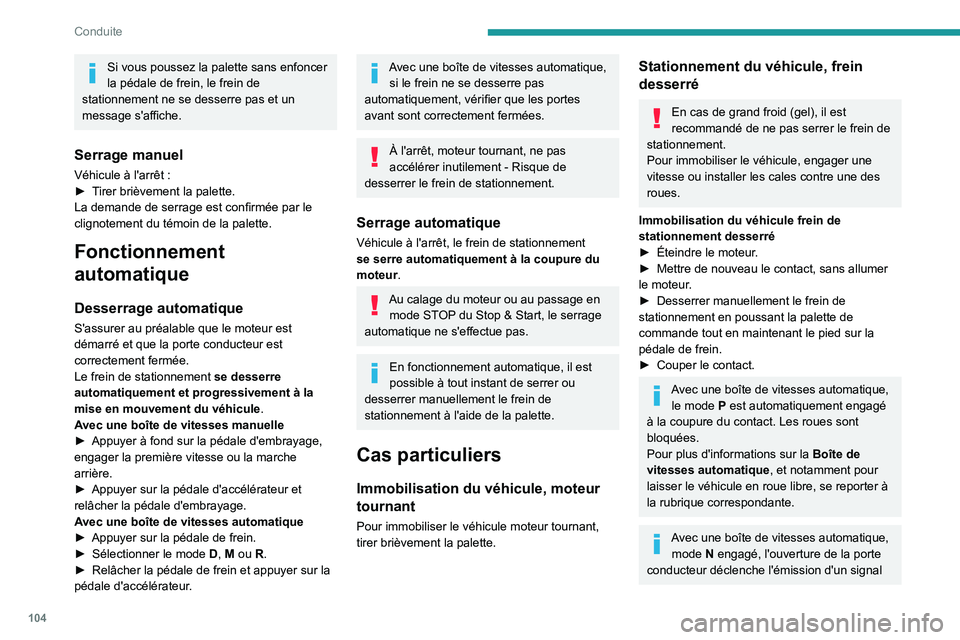

104
Conduite
Si vous poussez la palette sans enfoncer
la pédale de frein, le frein de
stationnement ne se desserre pas et un
message s'affiche.
Serrage manuel
Véhicule à l'arrêt :
► T irer brièvement la palette.
La demande de serrage est confirmée par le
clignotement du témoin de la palette.
Fonctionnement
automatique
Desserrage automatique
S'assurer au préalable que le moteur est
démarré et que la porte conducteur est
correctement fermée.
Le frein de stationnement se desserre
automatiquement et progressivement à la
mise en mouvement du véhicule.
Avec une boîte de vitesses manuelle
►

Appuyer à fond sur la pédale d'embrayage,
engager la première vitesse ou la marche
arrière.
►


Appuyer sur la pédale d'accélérateur et
relâcher la pédale d'embrayage.
A

vec une boîte de vitesses automatique
►

Appuyer sur la pédale de frein.
►


Sélectionner le mode D

, M ou R.
►

Relâcher la pédale de frein et appuyer sur la
pédale d'accélérateur

.
Avec une boîte de vitesses automatique, si le frein ne se desserre pas
automatiquement, vérifier que les portes
avant sont correctement fermées.
À l'arrêt, moteur tournant, ne pas
accélérer inutilement - Risque de
desserrer le frein de stationnement.
Serrage automatique
Véhicule à l'arrêt, le frein de stationnement
se serre automatiquement à la coupure du
moteur.
Au calage du moteur ou au passage en mode STOP du Stop & Start, le serrage
automatique ne s'effectue pas.
En fonctionnement automatique, il est
possible à tout instant de serrer ou
desserrer manuellement le frein de
stationnement à l'aide de la palette.
Cas particuliers
Immobilisation du véhicule, moteur
tournant
Pour immobiliser le véhicule moteur tournant,
tirer brièvement la palette.
Stationnement du véhicule, frein
desserré
En cas de grand froid (gel), il est
recommandé de ne pas serrer le frein de
stationnement.
Pour immobiliser le véhicule, engager une
vitesse ou installer les cales contre une des
roues.
Immobilisation du véhicule frein de
stationnement desserré
►

Éteindre le moteur
.
►

Mettre de nouveau le contact, sans allumer
le moteur

.
►

Desserrer manuellement le frein de
stationnement en poussant la palette de
commande tout en maintenant le pied sur la
pédale de frein.
►


Couper le contact.
Avec une boîte de vitesses automatique, le mode P est automatiquement engagé
à la coupure du contact. Les roues sont
bloquées.
Pour plus d'informations sur la Boîte de
vitesses automatique, et notamment pour
laisser le véhicule en roue libre, se reporter à
la rubrique correspondante.
Avec une boîte de vitesses automatique, mode N engagé, l'ouverture de la porte
conducteur déclenche l'émission d'un signal

105
Conduite
6sonore. La fermeture de la porte conducteur
entraîne son extinction.
Désactivation du
fonctionnement
automatique
Dans certaines situations, comme par temps
de grand froid ou remorquage (caravane,
dépannage), il peut être nécessaire de
désactiver le fonctionnement automatique du
système.




► Démarrer le moteur .
► Serrer , avec la palette, le frein de
stationnement s'il est desserré.
►

Relâcher complètement le pied de la pédale
de frein.
►


Maintenir la palette poussée dans le sens du
desserrage de 10

secondes à 15 secondes au
maximum.
►

Relâcher la palette.
►


Appuyer sur la pédale de frein et la maintenir
enfoncée. ►


T
irer la palette dans le sens du serrage
pendant 2 secondes.
La désactivation des fonctions
automatiques est confirmée par
l'allumage de ce témoin au combiné.
►

Relâcher la palette et la pédale de frein.
Désormais, seules les commandes manuelles, à
l'aide de la palette de commande, permettent de
serrer et de desserrer le frein de stationnement.
Appliquer de nouveau cette procédure pour
réactiver le fonctionnement automatique
(confirmé par l'extinction du témoin au combiné).
Freinage de secours
En cas de défaillance du freinage par la
pédale de frein ou en situation exceptionnelle
(exemple
: malaise du conducteur, en conduite
accompagnée), le tirage maintenu de la palette
du frein de stationnement électrique permet de
freiner le véhicule. Le freinage est actif tant que
la palette est maintenue tirée ; il s'interrompt dès
que celle-ci est relâchée.
Les systèmes ABS et CDS assurent la stabilité
du véhicule lors du freinage de secours.
En cas de défaillance du freinage de secours, le
message "Défaut frein de parking" s'affiche au
combiné.
En cas de défaillance des
systèmes ABS et CDS, signalée
par l'allumage de l'un ou des deux témoins au
combiné, la stabilité du véhicule n'est plus
garantie.
Dans ce cas, la stabilité doit être assurée par
le conducteur, en répétant successivement des
actions de "tiré-relâché" sur la palette jusqu'à
l'immobilisation du véhicule.
Boîte manuelle 6 vitesses
Passage de la 5ème ou de la
6
ème vitesse
► Déplacer complètement le sélecteur de
vitesses vers la droite pour bien engager la 5ème
ou la 6ème vitesse.
Le non-respect de cette préconisation
peut endommager définitivement la boîte
de vitesses (engagement de la 3
ème ou 4ème
vitesse par inadvertance).
Passage de la marche
arrière

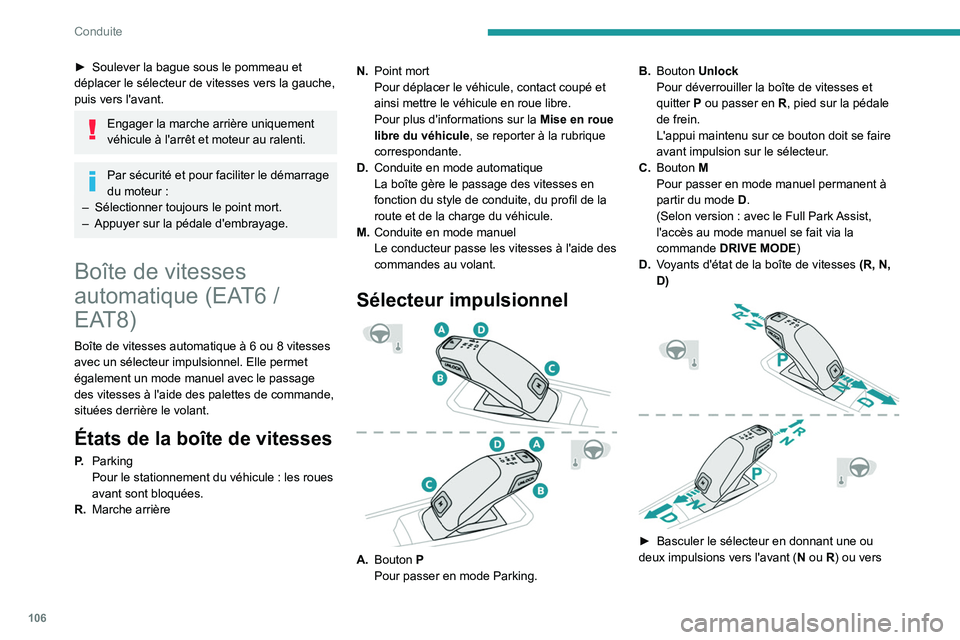

106
Conduite
► Soulever la bague sous le pommeau et
déplacer le sélecteur de vitesses vers la gauche,
puis vers l'avant.
Engager la marche arrière uniquement
véhicule à l'arrêt et moteur au ralenti.
Par sécurité et pour faciliter le démarrage
du moteur :
–

Sélectionner toujours le point mort.
–


Appuyer sur la pédale d'embrayage.
Boîte de vitesses
automatique (EAT6 /
EAT8)
Boîte de vitesses automatique à 6 ou 8 vitesses
avec un sélecteur impulsionnel. Elle permet
également un mode manuel avec le passage
des vitesses à l'aide des palettes de commande,
situées derrière le volant.
États de la boîte de vitesses
P. Parking
Pour le stationnement du véhicule
: les roues
avant sont bloquées.
R. Marche arrière N.
Point mort
Pour déplacer le véhicule, contact coupé et
ainsi mettre le véhicule en roue libre.
Pour plus d'informations sur la Mise en roue
libre du véhicule , se reporter à la rubrique
correspondante.
D. Conduite en mode automatique
La boîte gère le passage des vitesses en
fonction du style de conduite, du profil de la
route et de la charge du véhicule.
M. Conduite en mode manuel
Le conducteur passe les vitesses à l'aide des
commandes au volant.
Sélecteur impulsionnel

A.Bouton P
Pour passer en mode Parking. B.
Bouton Unlock
Pour déverrouiller la boîte de vitesses et
quitter P ou passer en R, pied sur la pédale
de frein.
L'appui maintenu sur ce bouton doit se faire
avant impulsion sur le sélecteur.
C. Bouton M
Pour passer en mode manuel permanent à
partir du mode
D
.
(Selon version : avec le Full Park Assist,
l'accès au mode manuel se fait via la
commande DRIVE MODE)
D. Voyants d'état de la boîte de vitesses (R, N,
D)


► Basculer le sélecteur en donnant une ou
deux impulsions vers l'avant ( N
ou R) ou vers

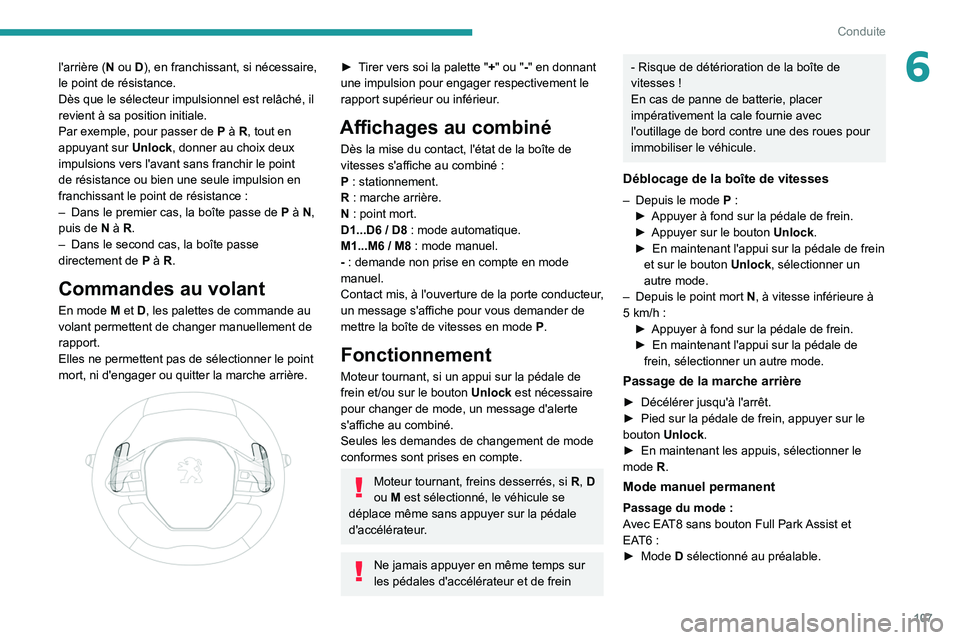

107
Conduite
6l'arrière (N ou D), en franchissant, si nécessaire,
le point de résistance.
Dès que le sélecteur impulsionnel est relâché, il
revient à sa position initiale.
Par exemple, pour passer de

P
à R, tout en
appuyant sur Unlock, donner au choix deux
impulsions vers l'avant sans franchir le point
de résistance ou bien une seule impulsion en
franchissant le point de résistance
:
–

Dans le premier cas, la boîte passe de

P
à N,
puis de
N à R.
–

Dans le second cas, la boîte passe
directement de


P
à R.
Commandes au volant
En mode M et D, les palettes de commande au
volant permettent de changer manuellement de
rapport.
Elles ne permettent pas de sélectionner le point
mort, ni d'engager ou quitter la marche arrière.


► Tirer vers soi la palette "+" ou "-" en donnant
une impulsion pour engager respectivement le
rapport supérieur ou inférieur.
Affichages au combiné
Dès la mise du contact, l'état de la boîte de
vitesses s'affiche au combiné :
P : stationnement.
R : marche arrière.
N : point mort.
D1...D6 / D8 : mode automatique.
M1...M6 / M8 : mode manuel.
- : demande non prise en compte en mode
manuel.
Contact mis, à l'ouverture de la porte conducteur,
un message s'affiche pour vous demander de
mettre la boîte de vitesses en mode

P
.
Fonctionnement
Moteur tournant, si un appui sur la pédale de
frein et/ou sur le bouton Unlock est nécessaire
pour changer de mode, un message d'alerte
s'affiche au combiné.
Seules les demandes de changement de mode
conformes sont prises en compte.
Moteur tournant, freins desserrés, si R , D
ou M est sélectionné, le véhicule se
déplace même sans appuyer sur la pédale
d'accélérateur.
Ne jamais appuyer en même temps sur
les pédales d'accélérateur et de frein
- Risque de détérioration de la boîte de
vitesses !
En cas de panne de batterie, placer
impérativement la cale fournie avec
l'outillage de bord contre une des roues pour
immobiliser le véhicule.
Déblocage de la boîte de vitesses
– Depuis le mode P :
► Appuyer à fond sur la pédale de frein.
►

Appuyer sur le bouton Unlock

.
►

En maintenant l'appui sur la pédale de frein
et sur le bouton

Unlock, sélectionner un
autre mode.
–

Depuis le point mort

N
, à vitesse inférieure à
5
km/h :
►

Appuyer à fond sur la pédale de frein.
►


En maintenant l'appui sur la pédale de
frein, sélectionner un autre mode.
Passage de la marche arrière
► Décélérer jusqu'à l'arrêt.
► Pied sur la pédale de frein, appuyer sur le
bouton
Unlock.
►

En maintenant les appuis, sélectionner le
mode

R.
Mode manuel permanent
Passage du mode :
A vec EAT8 sans bouton Full Park Assist et
EAT6
:
►

Mode
D sélectionné au préalable.

108
Conduite

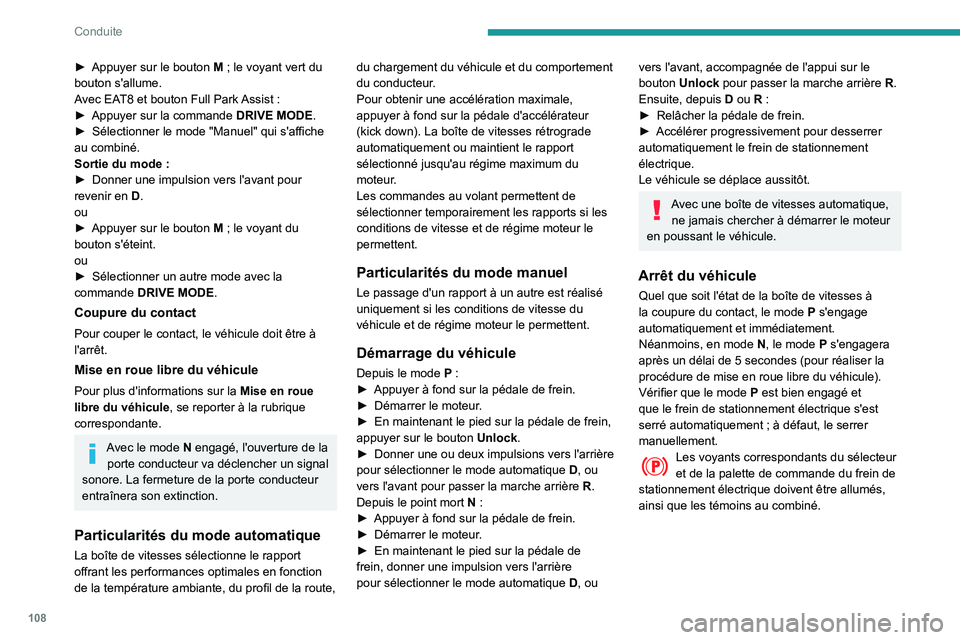

► Appuyer sur le bouton M ; le voyant vert du
bouton s'allume.
Avec EAT8 et bouton Full Park Assist
:
►

Appuyer sur la commande DRIVE MODE

.
►

Sélectionner le mode "Manuel" qui s'affiche
au combiné.
Sortie du mode

:
►

Donner une impulsion vers l'avant pour
revenir en


D
.
ou
►

Appuyer sur le bouton

M
; le voyant du
bouton s'éteint.
ou
►

Sélectionner un autre mode avec la
commande DRIVE MODE

.
Coupure du contact
Pour couper le contact, le véhicule doit être à
l'arrêt.
Mise en roue libre du véhicule
Pour plus d'informations sur la Mise en roue
libre du véhicule , se reporter à la rubrique
correspondante.
Avec le mode N engagé, l'ouverture de la
porte conducteur va déclencher un signal
sonore. La fermeture de la porte conducteur
entraînera son extinction.
Particularités du mode automatique
La boîte de vitesses sélectionne le rapport
offrant les performances optimales en fonction
de la température ambiante, du profil de la route, du chargement du véhicule et du comportement
du conducteur.
Pour obtenir une accélération maximale,
appuyer à fond sur la pédale d'accélérateur
(kick down). La boîte de vitesses rétrograde
automatiquement ou maintient le rapport
sélectionné jusqu'au régime maximum du
moteur.
Les commandes au volant permettent de
sélectionner temporairement les rapports si les
conditions de vitesse et de régime moteur le
permettent.
Particularités du mode manuel
Le passage d'un rapport à un autre est réalisé
uniquement si les conditions de vitesse du
véhicule et de régime moteur le permettent.
Démarrage du véhicule
Depuis le mode P
:
► Appuyer à fond sur la pédale de frein.
►

Démarrer le moteur
.
►

En maintenant le pied sur la pédale de frein,
appuyer sur le bouton


Unlock
.
►

Donner une ou deux impulsions vers l'arrière
pour sélectionner le mode automatique


D
, ou
vers l'avant pour passer la marche arrière

R
.
Depuis le point mort

N
:
►

Appuyer à fond sur la pédale de frein.
►


Démarrer le moteur
.
►

En maintenant le pied sur la pédale de
frein, donner une impulsion vers l'arrière
pour sélectionner le mode automatique


D
, ou
vers l'avant, accompagnée de l'appui sur le
bouton Unlock pour passer la marche arrière R .
Ensuite, depuis D ou R
:
►

Relâcher la pédale de frein.
►


Accélérer progressivement pour desserrer
automatiquement le frein de stationnement
électrique.
Le véhicule se déplace aussitôt.
Avec une boîte de vitesses automatique, ne jamais chercher à démarrer le moteur
en poussant le véhicule.
Arrêt du véhicule
Quel que soit l'état de la boîte de vitesses à
la coupure du contact, le mode P s'engage
automatiquement et immédiatement.
Néanmoins, en mode N, le mode P s'engagera
après un délai de 5 secondes (pour réaliser la
procédure de mise en roue libre du véhicule).
Vérifier que le mode

P
est bien engagé et
que le frein de stationnement électrique s'est
serré automatiquement
; à défaut, le serrer
manuellement.
Les voyants correspondants du sélecteur
et de la palette de commande du frein de
stationnement électrique doivent être allumés,
ainsi que les témoins au combiné.

109
Conduite

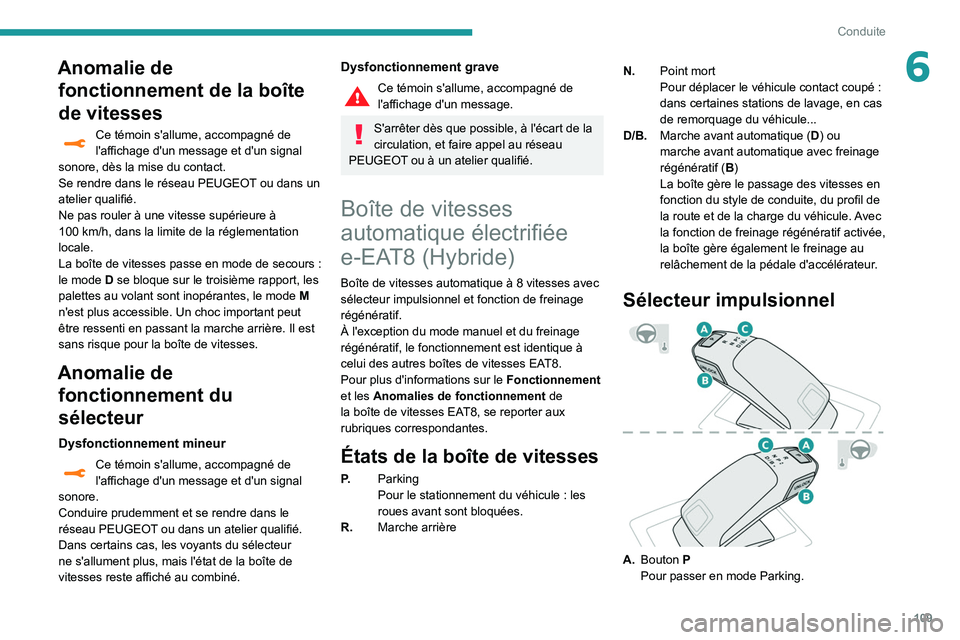

6Anomalie de fonctionnement de la boîte
de vitesses
Ce témoin s'allume, accompagné de
l'affichage d'un message et d'un signal
sonore, dès la mise du contact.
Se rendre dans le réseau PEUGEOT ou dans un
atelier qualifié.
Ne pas rouler à une vitesse supérieure à
100

km/h, dans la limite de la réglementation
locale.
La boîte de vitesses passe en mode de secours
:
le mode
D se bloque sur le troisième rapport, les
palettes au volant sont inopérantes, le mode

M

n'est plus accessible. Un choc important peut
être ressenti en passant la marche arrière. Il est
sans risque pour la boîte de vitesses.
Anomalie de fonctionnement du
sélecteur
Dysfonctionnement mineur
Ce témoin s'allume, accompagné de
l'affichage d'un message et d'un signal
sonore.
Conduire prudemment et se rendre dans le
réseau PEUGEOT ou dans un atelier qualifié.
Dans certains cas, les voyants du sélecteur
ne s'allument plus, mais l'état de la boîte de
vitesses reste affiché au combiné.
Dysfonctionnement grave
Ce témoin s'allume, accompagné de
l'affichage d'un message.
S'arrêter dès que possible, à l'écart de la
circulation, et faire appel au réseau
PEUGEOT ou à un atelier qualifié.
Boîte de vitesses
automatique électrifiée
e-EAT8 (Hybride)
Boîte de vitesses automatique à 8 vitesses avec
sélecteur impulsionnel et fonction de freinage
régénératif.
À l'exception du mode manuel et du freinage
régénératif, le fonctionnement est identique à
celui des autres boîtes de vitesses EA
T8.
Pour plus d'informations sur le Fonctionnement
et les Anomalies de fonctionnement de
la boîte de vitesses EAT8, se reporter aux
rubriques correspondantes.
États de la boîte de vitesses
P. Parking
Pour le stationnement du véhicule
: les
roues avant sont bloquées.
R. Marche arrière N.
Point mort
Pour déplacer le véhicule contact coupé :
dans certaines stations de lavage, en cas
de remorquage du véhicule...
D/B. Marche avant automatique ( D) ou
marche avant automatique avec freinage
régénératif ( B)
La boîte gère le passage des vitesses en
fonction du style de conduite, du profil de
la route et de la charge du véhicule. Avec
la fonction de freinage régénératif activée,
la boîte gère également le freinage au
relâchement de la pédale d'accélérateur.
Sélecteur impulsionnel

A. Bouton P
Pour passer en mode Parking.

11 0
Conduite

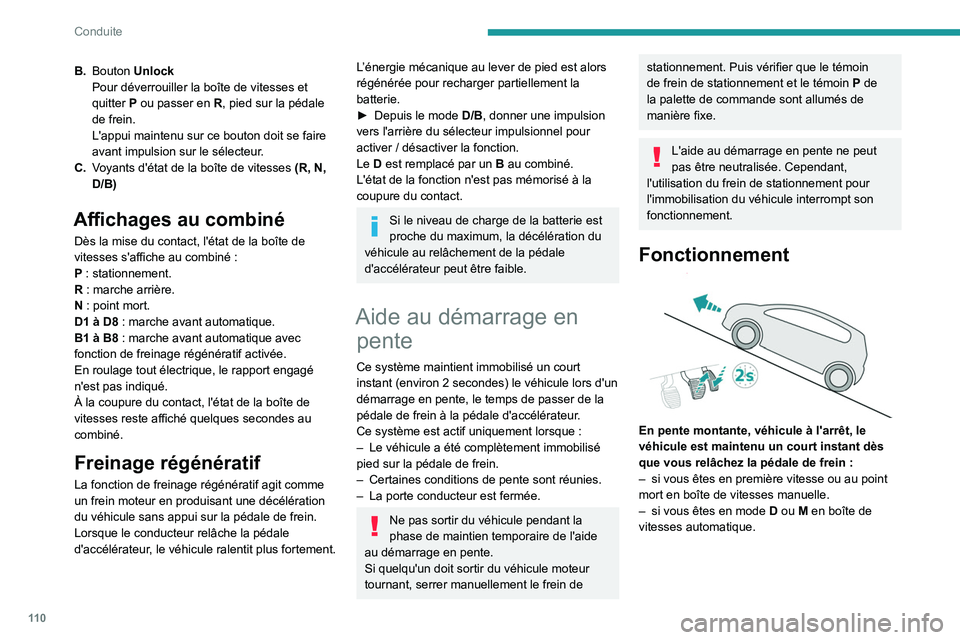

B.Bouton Unlock
Pour déverrouiller la boîte de vitesses et
quitter
P ou passer en R, pied sur la pédale
de frein.
L'appui maintenu sur ce bouton doit se faire
avant impulsion sur le sélecteur.
C. Voyants d'état de la boîte de vitesses (R, N,
D/B)
Affichages au combiné
Dès la mise du contact, l'état de la boîte de
vitesses s'affiche au combiné
:
P : stationnement.
R : marche arrière.
N : point mort.
D1 à D8 : marche avant automatique.
B1 à B8 : marche avant automatique avec
fonction de freinage régénératif activée.
En roulage tout électrique, le rapport engagé
n'est pas indiqué.
À la coupure du contact, l'état de la boîte de
vitesses reste affiché quelques secondes au
combiné.
Freinage régénératif
La fonction de freinage régénératif agit comme
un frein moteur en produisant une décélération
du véhicule sans appui sur la pédale de frein.
Lorsque le conducteur relâche la pédale
d'accélérateur, le véhicule ralentit plus fortement.
L’énergie mécanique au lever de pied est alors
régénérée pour recharger partiellement la
batterie.
►

Depuis le mode

D/B
, donner une impulsion
vers l'arrière du sélecteur impulsionnel pour
activer
/ désactiver la fonction.
Le D est remplacé par un B au combiné.
L'état de la fonction n'est pas mémorisé à la
coupure du contact.
Si le niveau de charge de la batterie est
proche du maximum, la décélération du
véhicule au relâchement de la pédale
d'accélérateur peut être faible.
Aide au démarrage en pente
Ce système maintient immobilisé un court
instant (environ 2
secondes) le véhicule lors d'un
démarrage en pente, le temps de passer de la
pédale de frein à la pédale d'accélérateur.
Ce système est actif uniquement lorsque
:
–

Le véhicule a été complètement immobilisé
pied sur la pédale de frein.
–


Certaines conditions de pente sont réunies.
–


La porte conducteur est fermée.
Ne pas sortir du véhicule pendant la
phase de maintien temporaire de l'aide
au démarrage en pente.
Si quelqu'un doit sortir du véhicule moteur
tournant, serrer manuellement le frein de
stationnement. Puis vérifier que le témoin
de frein de stationnement et le témoin P de
la palette de commande sont allumés de
manière fixe.
L'aide au démarrage en pente ne peut
pas être neutralisée. Cependant,
l'utilisation du frein de stationnement pour
l'immobilisation du véhicule interrompt son
fonctionnement.
Fonctionnement

En pente montante, véhicule à l'arrêt, le
véhicule est maintenu un court instant dès
que vous relâchez la pédale de frein :
–

si vous êtes en première vitesse ou au point
mort en boîte de vitesses manuelle.
–


si vous êtes en mode
D ou M en boîte de
vitesses automatique.
