2020 PEUGEOT 5008 Manuel du propriétaire (in French)

95
Sécurité

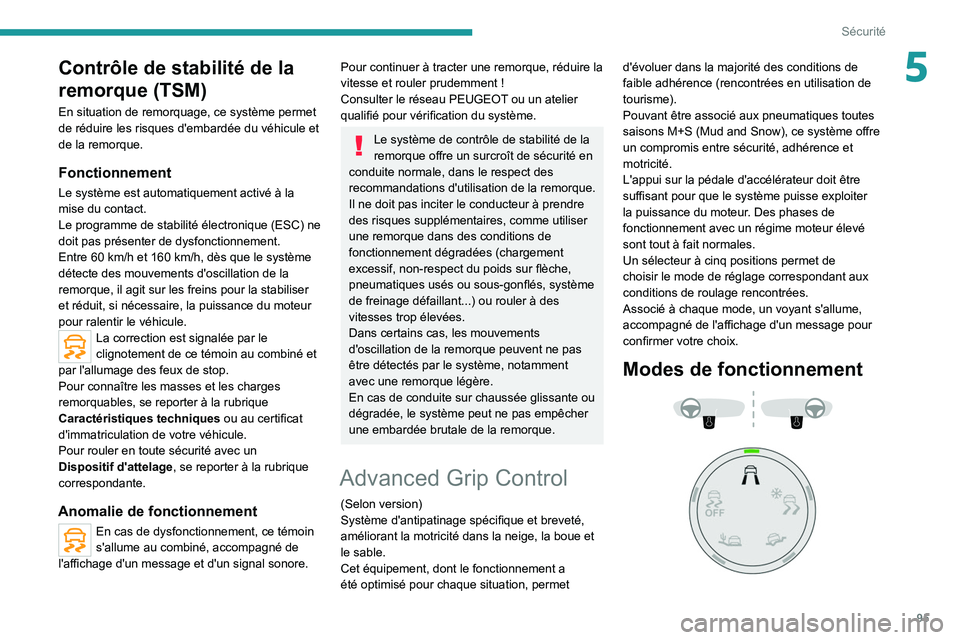

5Contrôle de stabilité de la
remorque (TSM)
En situation de remorquage, ce système permet
de réduire les risques d'embardée du véhicule et
de la remorque.
Fonctionnement
Le système est automatiquement activé à la
mise du contact.
Le programme de stabilité électronique (ESC) ne
doit pas présenter de dysfonctionnement.
Entre 60 km/h et 160 km/h, dès que le système
détecte des mouvements d'oscillation de la
remorque, il agit sur les freins pour la stabiliser
et réduit, si nécessaire, la puissance du moteur
pour ralentir le véhicule.
La correction est signalée par le
clignotement de ce témoin au combiné et
par l'allumage des feux de stop.
Pour connaître les masses et les charges
remorquables, se reporter à la rubrique
Caractéristiques techniques ou au certificat
d'immatriculation de votre véhicule.
Pour rouler en toute sécurité avec un
Dispositif d'attelage , se reporter à la rubrique
correspondante.
Anomalie de fonctionnement
En cas de dysfonctionnement, ce témoin
s'allume au combiné, accompagné de
l'affichage d'un message et d'un signal sonore.
Pour continuer à tracter une remorque, réduire la
vitesse et rouler prudemment !
Consulter le réseau PEUGEOT ou un atelier
qualifié pour vérification du système.
Le système de contrôle de stabilité de la
remorque offre un surcroît de sécurité en
conduite normale, dans le respect des
recommandations d'utilisation de la remorque.
Il ne doit pas inciter le conducteur à prendre
des risques supplémentaires, comme utiliser
une remorque dans des conditions de
fonctionnement dégradées (chargement
excessif, non-respect du poids sur flèche,
pneumatiques usés ou sous-gonflés, système
de freinage défaillant...) ou rouler à des
vitesses trop élevées.
Dans certains cas, les mouvements
d'oscillation de la remorque peuvent ne pas
être détectés par le système, notamment
avec une remorque légère.
En cas de conduite sur chaussée glissante ou
dégradée, le système peut ne pas empêcher
une embardée brutale de la remorque.
Advanced Grip Control
(Selon version)
Système d'antipatinage spécifique et breveté,
améliorant la motricité dans la neige, la boue et
le sable.
Cet équipement, dont le fonctionnement a
été optimisé pour chaque situation, permet d'évoluer dans la majorité des conditions de
faible adhérence (rencontrées en utilisation de
tourisme).
Pouvant être associé aux pneumatiques toutes
saisons M+S (Mud and Snow), ce système offre
un compromis entre sécurité, adhérence et
motricité.
L'appui sur la pédale d'accélérateur doit être
suffisant pour que le système puisse exploiter
la puissance du moteur. Des phases de
fonctionnement avec un régime moteur élevé
sont tout à fait normales.
Un sélecteur à cinq positions permet de
choisir le mode de réglage correspondant aux
conditions de roulage rencontrées.
Associé à chaque mode, un voyant s'allume,
accompagné de l'affichage d'un message pour
confirmer votre choix.
Modes de fonctionnement

96
Sécurité

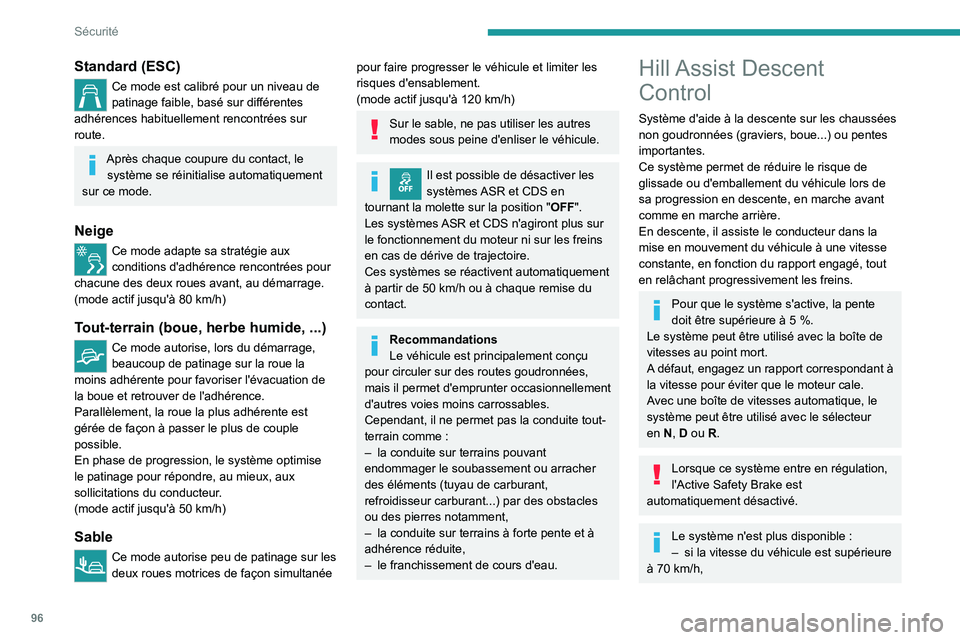

Standard (ESC)
Ce mode est calibré pour un niveau de
patinage faible, basé sur différentes
adhérences habituellement rencontrées sur
route.
Après chaque coupure du contact, le système se réinitialise automatiquement
sur ce mode.
Neige
Ce mode adapte sa stratégie aux
conditions d'adhérence rencontrées pour
chacune des deux roues avant, au démarrage.
(mode actif jusqu'à 80
km/h)
Tout-terrain (boue, herbe humide, ...)
Ce mode autorise, lors du démarrage,
beaucoup de patinage sur la roue la
moins adhérente pour favoriser l'évacuation de
la boue et retrouver de l'adhérence.
Parallèlement, la roue la plus adhérente est
gérée de façon à passer le plus de couple
possible.
En phase de progression, le système optimise
le patinage pour répondre, au mieux, aux
sollicitations du conducteur.
(mode actif jusqu'à 50
km/h)
Sable
Ce mode autorise peu de patinage sur les
deux roues motrices de façon simultanée
pour faire progresser le véhicule et limiter les
risques d'ensablement.
(mode actif jusqu'à 120 km/h)
Sur le sable, ne pas utiliser les autres
modes sous peine d'enliser le véhicule.
Il est possible de désactiver les
systèmes ASR et CDS en
tournant la molette sur la position " OFF".
Les systèmes ASR et CDS n'agiront plus sur
le fonctionnement du moteur ni sur les freins
en cas de dérive de trajectoire.
Ces systèmes se réactivent automatiquement
à partir de 50
km/h ou à chaque remise du
contact.
Recommandations
Le véhicule est principalement conçu
pour circuler sur des routes goudronnées,
mais il permet d'emprunter occasionnellement
d'autres voies moins carrossables.
Cependant, il ne permet pas la conduite tout-
terrain comme
:
–

la conduite sur terrains pouvant
endommager le soubassement ou arracher
des éléments (tuyau de carburant,
refroidisseur carburant...) par des obstacles
ou des pierres notamment,
–


la conduite sur terrains à forte pente et à
adhérence réduite,
–


le franchissement de cours d'eau.
Hill Assist Descent
Control
Système d'aide à la descente sur les chaussées
non goudronnées (graviers, boue...) ou pentes
importantes.
Ce système permet de réduire le risque de
glissade ou d'emballement du véhicule lors de
sa progression en descente, en marche avant
comme en marche arrière.
En descente, il assiste le conducteur dans la
mise en mouvement du véhicule à une vitesse
constante, en fonction du rapport engagé, tout
en relâchant progressivement les freins.
Pour que le système s'active, la pente
doit être supérieure à 5 %.
Le système peut être utilisé avec la boîte de
vitesses au point mort.
A défaut, engagez un rapport correspondant à
la vitesse pour éviter que le moteur cale.
Avec une boîte de vitesses automatique, le
système peut être utilisé avec le sélecteur
en

N, D ou R.
Lorsque ce système entre en régulation,
l'Active Safety Brake est
automatiquement désactivé.
Le système n'est plus disponible :
– si la vitesse du véhicule est supérieure
à 70
km/h,

97
Sécurité

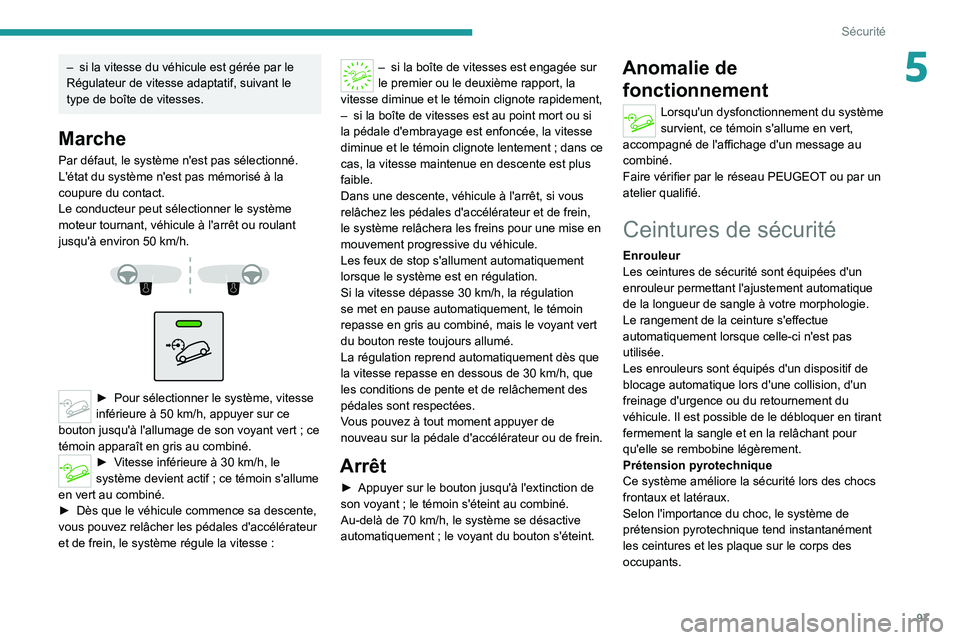

5– si la vitesse du véhicule est gérée par le
Régulateur de vitesse adaptatif, suivant le
type de boîte de vitesses.
Marche
Par défaut, le système n'est pas sélectionné.
L'état du système n'est pas mémorisé à la
coupure du contact.
Le conducteur peut sélectionner le système
moteur tournant, véhicule à l'arrêt ou roulant
jusqu'à environ 50
km/h.




► Pour séle ctionner le système, vitesse
inférieure à 50 km/h, appuyer sur ce
bouton jusqu'à l'allumage de son voyant vert
; ce
témoin apparaît en gris au combiné.
► Vitesse inférieure à 30 km/h, le
système devient actif ; ce témoin s'allume
en vert au combiné.
►

Dès que le véhicule commence sa descente,
vous pouvez relâcher les pédales d'accélérateur
et de frein, le système régule la vitesse

:
– si la boîte de vitesses est engagée sur
le premier ou le deuxième rapport, la
vitesse diminue et le témoin clignote rapidement,
–

si la boîte de vitesses est au point mort ou si
la pédale d'embrayage est enfoncée, la vitesse
diminue et le témoin clignote lentement

; dans ce
cas, la vitesse maintenue en descente est plus
faible.
Dans une descente, véhicule à l'arrêt, si vous
relâchez les pédales d'accélérateur et de frein,
le système relâchera les freins pour une mise en
mouvement progressive du véhicule.
Les feux de stop s'allument automatiquement
lorsque le système est en régulation.
Si la vitesse dépasse 30
km/h, la régulation
se met en pause automatiquement, le témoin
repasse en gris au combiné, mais le voyant vert
du bouton reste toujours allumé.
La régulation reprend automatiquement dès que
la vitesse repasse en dessous de 30
km/h, que
les conditions de pente et de relâchement des
pédales sont respectées.
Vous pouvez à tout moment appuyer de
nouveau sur la pédale d'accélérateur ou de frein.
Arrêt
► Appuyer sur le bouton jusqu'à l'extinction de
son voyant ; le témoin s'éteint au combiné.
Au-delà de 70
km/h, le système se désactive
automatiquement
; le voyant du bouton s'éteint.
Anomalie de fonctionnement
Lorsqu'un dysfonctionnement du système
survient, ce témoin s'allume en vert,
accompagné de l'affichage d'un message au
combiné.
Faire vérifier par le réseau PEUGEOT ou par un
atelier qualifié.
Ceintures de sécurité
Enrouleur
Les ceintures de sécurité sont équipées d'un
enrouleur permettant l'ajustement automatique
de la longueur de sangle à votre morphologie.
Le rangement de la ceinture s'effectue
automatiquement lorsque celle-ci n'est pas
utilisée.
Les enrouleurs sont équipés d'un dispositif de
blocage automatique lors d'une collision, d'un
freinage d'urgence ou du retournement du
véhicule. Il est possible de le débloquer en tirant
fermement la sangle et en la relâchant pour
qu'elle se rembobine légèrement.
Prétension pyrotechnique
Ce système améliore la sécurité lors des chocs
frontaux et latéraux.
Selon l'importance du choc, le système de
prétension pyrotechnique tend instantanément
les ceintures et les plaque sur le corps des
occupants.

98
Sécurité

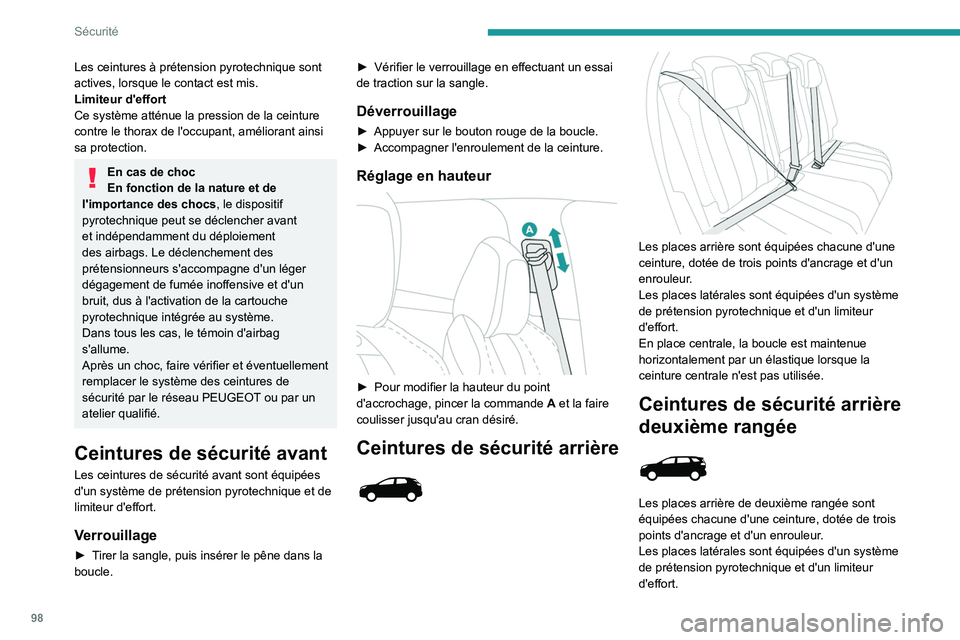

Les ceintures à prétension pyrotechnique sont
actives, lorsque le contact est mis.
Limiteur d'effort
Ce système atténue la pression de la ceinture
contre le thorax de l'occupant, améliorant ainsi
sa protection.
En cas de choc
En fonction de la nature et de
l'importance des chocs, le dispositif
pyrotechnique peut se déclencher avant
et indépendamment du déploiement
des airbags. Le déclenchement des
prétensionneurs s'accompagne d'un léger
dégagement de fumée inoffensive et d'un
bruit, dus à l'activation de la cartouche
pyrotechnique intégrée au système.
Dans tous les cas, le témoin d'airbag
s'allume.
Après un choc, faire vérifier et éventuellement
remplacer le système des ceintures de
sécurité par le réseau PEUGEOT ou par un
atelier qualifié.
Ceintures de sécurité avant
Les ceintures de sécurité avant sont équipées
d'un système de prétension pyrotechnique et de
limiteur d'effort.
Verrouillage
► Tirer la sangle, puis insérer le pêne dans la
boucle. ►

Vérifier le verrouillage en effectuant un essai
de traction sur la sangle.
Déverrouillage
► Appuyer sur le bouton rouge de la boucle.
► Accompagner l'enroulement de la ceinture.
Réglage en hauteur

► Pour modifier la hauteur du point
d'accrochage, pincer la commande A
et la faire
coulisser jusqu'au cran désiré.
Ceintures de sécurité arrière



Les places arrière sont équipées chacune d'une
ceinture, dotée de trois points d'ancrage et d'un
enrouleur.
Les places latérales sont équipées d'un système
de prétension pyrotechnique et d'un limiteur
d'effort.
En place centrale, la boucle est maintenue
horizontalement par un élastique lorsque la
ceinture centrale n'est pas utilisée.
Ceintures de sécurité arrière
deuxième rangée


Les places arrière de deuxième rangée sont
équipées chacune d'une ceinture, dotée de trois
points d'ancrage et d'un enrouleur.
Les places latérales sont équipées d'un système
de prétension pyrotechnique et d'un limiteur
d'effort.

99
Sécurité
5

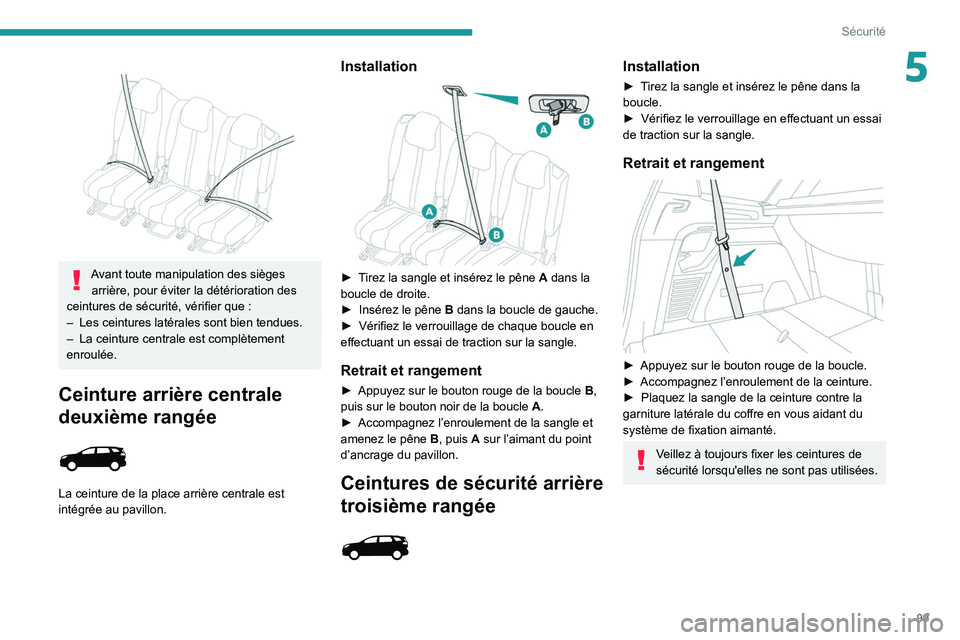

Avant toute manipulation des sièges arrière, pour éviter la détérioration des
ceintures de sécurité, vérifier que
:
–

Les ceintures latérales sont bien tendues.
–


La ceinture centrale est complètement
enroulée.
Ceinture arrière centrale
deuxième rangée


La ceinture de la place arrière centrale est
intégrée au pavillon.
Installation

► Tirez la sangle et insérez le pêne A dans la
boucle de droite.
►

Insérez le pêne B

dans la boucle de gauche.
►

Vérifiez le verrouillage de chaque boucle en
effectuant un essai de traction sur la sangle.
Retrait et rangement
► Appuyez sur le bouton rouge de la boucle B ,
puis sur le bouton noir de la boucle A.
►

Accompagnez l’enroulement de la sangle et
amenez le pêne B

, puis A sur l’aimant du point
d’ancrage du pavillon.
Ceintures de sécurité arrière
troisième rangée


Installation
► Tirez la sangle et insérez le pêne dans la
boucle.
►

Vérifiez le verrouillage en effectuant un essai
de traction sur la sangle.
Retrait et rangement

► Appuyez sur le bouton rouge de la boucle.
► Accompagnez l’enroulement de la ceinture.
►

Plaquez la sangle de la ceinture contre la
garniture latérale du coffre en vous aidant du
système de fixation aimanté.
Veillez à toujours fixer les ceintures de
sécurité lorsqu'elles ne sont pas utilisées.

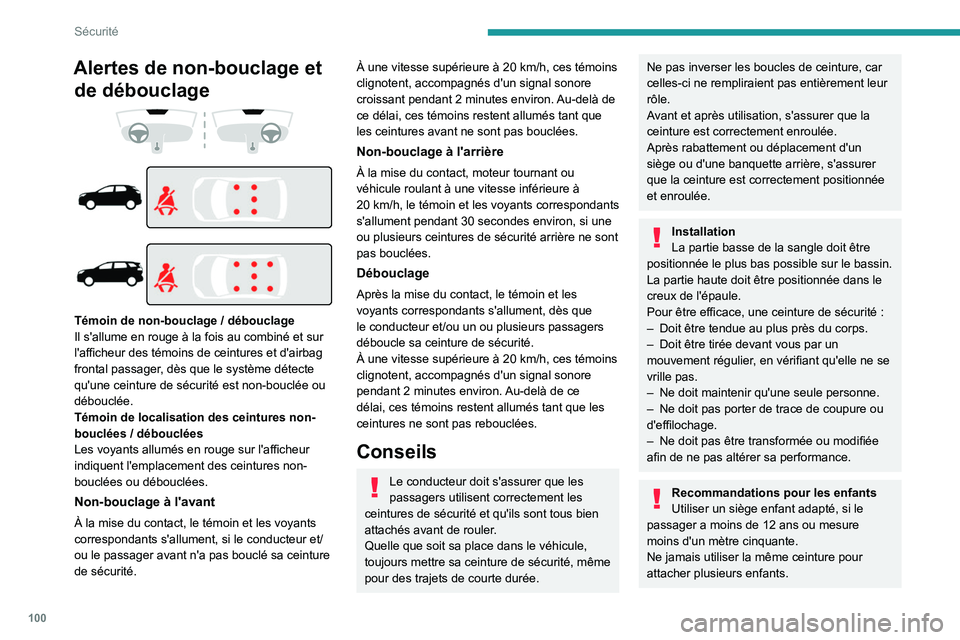

100
Sécurité
Alertes de non-bouclage et de débouclage






Témoin de non-bouclage / débouclage
Il s'allume en rouge à la fois au combiné et sur
l'afficheur des témoins de ceintures et d'airbag
frontal passager, dès que le système détecte
qu'une ceinture de sécurité est non-bouclée ou
débouclée.
Témoin de localisation des ceintures non-
bouclées / débouclées
Les voyants allumés en rouge sur l'afficheur
indiquent l'emplacement des ceintures non-
bouclées ou débouclées.
Non-bouclage à l'avant
À la mise du contact, le témoin et les voyants
correspondants s'allument, si le conducteur et/
ou le passager avant n'a pas bouclé sa ceinture
de sécurité.
À une vitesse supérieure à 20 km/h, ces témoins
clignotent, accompagnés d'un signal sonore
croissant pendant 2
minutes environ. Au-delà de
ce délai, ces témoins restent allumés tant que
les ceintures avant ne sont pas bouclées.
Non-bouclage à l'arrière
À la mise du contact, moteur tournant ou
véhicule roulant à une vitesse inférieure à
20
km/h, le témoin et les voyants correspondants
s'allument pendant 30
secondes environ, si une
ou plusieurs ceintures de sécurité arrière ne sont
pas bouclées.
Débouclage
Après la mise du contact, le témoin et les
voyants correspondants s'allument, dès que
le conducteur et/ou un ou plusieurs passagers
déboucle sa ceinture de sécurité.
À une vitesse supérieure à 20
km/h, ces témoins
clignotent, accompagnés d'un signal sonore
pendant 2
minutes environ. Au-delà de ce
délai, ces témoins restent allumés tant que les
ceintures ne sont pas rebouclées.
Conseils
Le conducteur doit s'assurer que les
passagers utilisent correctement les
ceintures de sécurité et qu'ils sont tous bien
attachés avant de rouler.
Quelle que soit sa place dans le véhicule,
toujours mettre sa ceinture de sécurité, même
pour des trajets de courte durée.
Ne pas inverser les boucles de ceinture, car
celles-ci ne rempliraient pas entièrement leur
rôle.
Avant et après utilisation, s'assurer que la
ceinture est correctement enroulée.
Après rabattement ou déplacement d'un
siège ou d'une banquette arrière, s'assurer
que la ceinture est correctement positionnée
et enroulée.
Installation
La partie basse de la sangle doit être
positionnée le plus bas possible sur le bassin.
La partie haute doit être positionnée dans le
creux de l'épaule.
Pour être efficace, une ceinture de sécurité
:
–

Doit être tendue au plus près du corps.
–


Doit être tirée devant vous par un
mouvement régulier

, en vérifiant qu'elle ne se
vrille pas.
–

Ne doit maintenir qu'une seule personne.
–


Ne doit pas porter de trace de coupure ou
d'effilochage.
–


Ne doit pas être transformée ou modifiée
afin de ne pas altérer sa performance.
Recommandations pour les enfants
Utiliser un siège enfant adapté, si le
passager a moins de 12
ans ou mesure
moins d'un mètre cinquante.
Ne jamais utiliser la même ceinture pour
attacher plusieurs enfants.

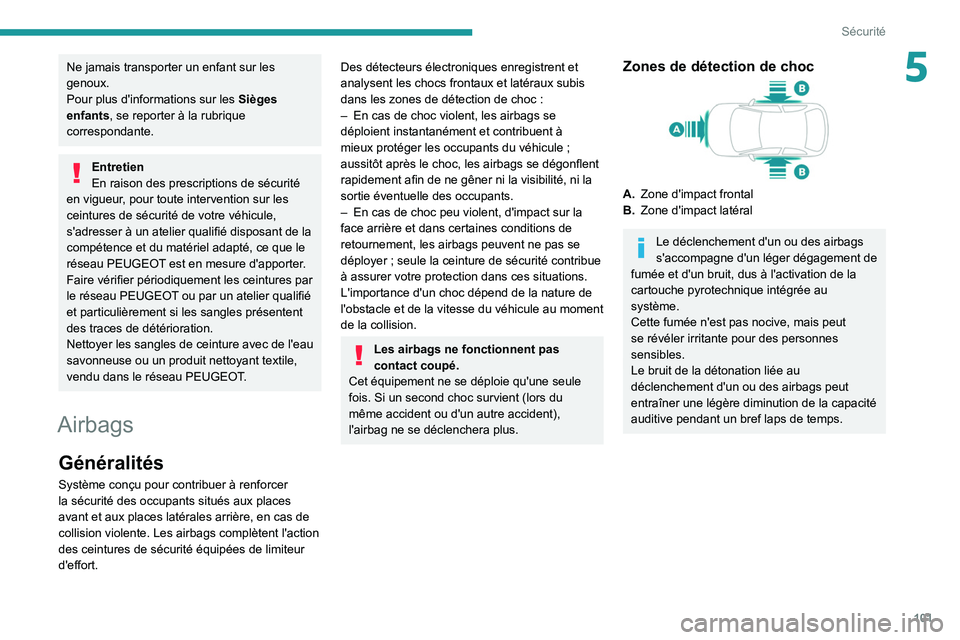

101
Sécurité
5Ne jamais transporter un enfant sur les
genoux.
Pour plus d'informations sur les Sièges
enfants, se reporter à la rubrique
correspondante.
Entretien
En raison des prescriptions de sécurité
en vigueur, pour toute intervention sur les
ceintures de sécurité de votre véhicule,
s'adresser à un atelier qualifié disposant de la
compétence et du matériel adapté, ce que le
réseau PEUGEOT est en mesure d'apporter.
Faire vérifier périodiquement les ceintures par
le réseau PEUGEOT ou par un atelier qualifié
et particulièrement si les sangles présentent
des traces de détérioration.
Nettoyer les sangles de ceinture avec de l'eau
savonneuse ou un produit nettoyant textile,
vendu dans le réseau PEUGEOT.
Airbags
Généralités
Système conçu pour contribuer à renforcer
la sécurité des occupants situés aux places
avant et aux places latérales arrière, en cas de
collision violente. Les airbags complètent l'action
des ceintures de sécurité équipées de limiteur
d'effort.
Des détecteurs électroniques enregistrent et
analysent les chocs frontaux et latéraux subis
dans les zones de détection de choc
:
–

En cas de choc violent, les airbags se
déploient instantanément et contribuent à
mieux protéger les occupants du véhicule

;
aussitôt après le choc, les airbags se dégonflent
rapidement afin de ne gêner ni la visibilité, ni la
sortie éventuelle des occupants.
–

En cas de choc peu violent, d'impact sur la
face arrière et dans certaines conditions de
retournement, les airbags peuvent ne pas se
déployer

; seule la ceinture de sécurité contribue
à assurer votre protection dans ces situations.
L'importance d'un choc dépend de la nature de
l'obstacle et de la vitesse du véhicule au moment
de la collision.
Les airbags ne fonctionnent pas
contact coupé.
Cet équipement ne se déploie qu'une seule
fois. Si un second choc survient (lors du
même accident ou d'un autre accident),
l'airbag ne se déclenchera plus.
Zones de détection de choc
A. Zone d'impact frontal
B. Zone d'impact latéral
Le déclenchement d'un ou des airbags
s'accompagne d'un léger dégagement de
fumée et d'un bruit, dus à l'activation de la
cartouche pyrotechnique intégrée au
système.
Cette fumée n'est pas nocive, mais peut
se révéler irritante pour des personnes
sensibles.
Le bruit de la détonation liée au
déclenchement d'un ou des airbags peut
entraîner une légère diminution de la capacité
auditive pendant un bref laps de temps.

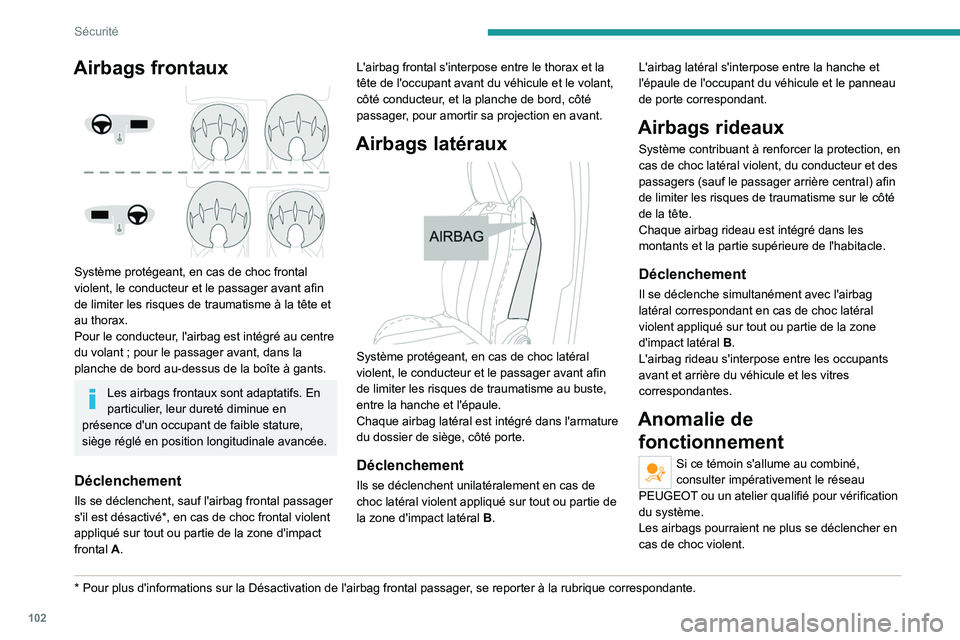

102
Sécurité
Airbags frontaux

Système protégeant, en cas de choc frontal
violent, le conducteur et le passager avant afin
de limiter les risques de traumatisme à la tête et
au thorax.
Pour le conducteur, l'airbag est intégré au centre
du volant ; pour le passager avant, dans la
planche de bord au-dessus de la boîte à gants.
Les airbags frontaux sont adaptatifs. En
particulier, leur dureté diminue en
présence d'un occupant de faible stature,
siège réglé en position longitudinale avancée.
Déclenchement
Ils se déclenchent, sauf l'airbag frontal passager
s'il est désactivé*, en cas de choc frontal violent
appliqué sur tout ou partie de la zone d'impact
frontal
A.
* Pour plus d'informations sur la Désactivation de l'airbag frontal pas\
sager , se reporter à la rubrique correspondante.
L'airbag frontal s'interpose entre le thorax et la
tête de l'occupant avant du véhicule et le volant,
côté conducteur, et la planche de bord, côté
passager, pour amortir sa projection en avant.
Airbags latéraux

Système protégeant, en cas de choc latéral
violent, le conducteur et le passager avant afin
de limiter les risques de traumatisme au buste,
entre la hanche et l'épaule.
Chaque airbag latéral est intégré dans l'armature
du dossier de siège, côté porte.
Déclenchement
Ils se déclenchent unilatéralement en cas de
choc latéral violent appliqué sur tout ou partie de
la zone d'impact latéral

B
. L'airbag latéral s'interpose entre la hanche et
l'épaule de l'occupant du véhicule et le panneau
de porte correspondant.
Airbags rideaux
Système contribuant à renforcer la protection, en
cas de choc latéral violent, du conducteur et des
passagers (sauf le passager arrière central) afin
de limiter les risques de traumatisme sur le côté
de la tête.
Chaque airbag rideau est intégré dans les
montants et la partie supérieure de l'habitacle.
Déclenchement
Il se déclenche simultanément avec l'airbag
latéral correspondant en cas de choc latéral
violent appliqué sur tout ou partie de la zone
d'impact latéral

B
.
L'airbag rideau s'interpose entre les occupants
avant et arrière du véhicule et les vitres
correspondantes.
Anomalie de fonctionnement
Si ce témoin s'allume au combiné,
consulter impérativement le réseau
PEUGEOT ou un atelier qualifié pour vérification
du système.
Les airbags pourraient ne plus se déclencher en
cas de choc violent.
