151
Conduite
6d'accélérateur (suspension pendant la durée de
l'appui sur la pédale).–
Mise en pause du régulateur de vitesse.
– Désactivation des systèmes ASR/CDS.

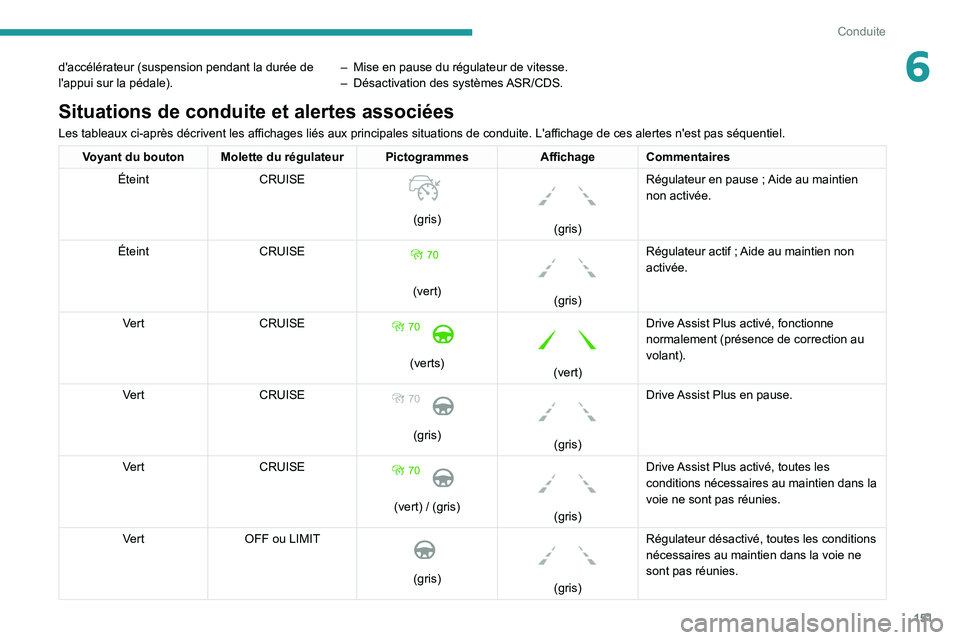

Situations de conduite et alertes associées
Les tableaux ci-après décrivent les affichages liés aux principales situations de conduite. L'affichage de ces alertes n'est pas séquentiel.
Voyant du bouton Molette du régulateur Pictogrammes AffichageCommentaires
Éteint CRUISE

(gris)


(gris)Régulateur en pause ; Aide au maintien
non activée.
Éteint CRUISE

(vert)


(gris)Régulateur actif ; Aide au maintien non
activée.
Vert CRUISE

(verts)


(vert)Drive Assist Plus activé, fonctionne
normalement (présence de correction au
volant).
Vert CRUISE 70

(gris)


(gris)Drive Assist Plus en pause.
Vert CRUISE

(vert) / (gris)


(gris)Drive Assist Plus activé, toutes les
conditions nécessaires au maintien dans la
voie ne sont pas réunies.
Vert OFF ou LIMIT

(gris)


(gris)Régulateur désactivé, toutes les conditions
nécessaires au maintien dans la voie ne
sont pas réunies.

152
Conduite

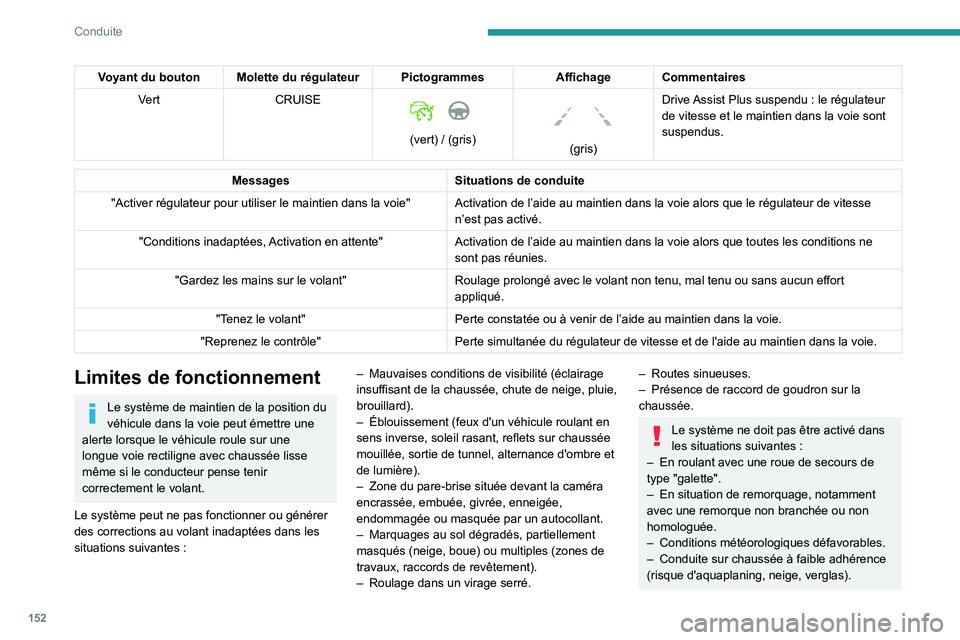

Voyant du bouton Molette du régulateur PictogrammesAffichageCommentaires
Vert CRUISE

(vert) / (gris)


(gris)Drive Assist Plus suspendu : le régulateur
de vitesse et le maintien dans la voie sont
suspendus.
Messages Situations de conduite
"Activer régulateur pour utiliser le maintien dans la voie" Activation de l’aide au maintien dans la voie alors que le régulat\
eur de vitesse n’est pas activé.
"Conditions inadaptées, Activation en attente" Activation de l’aide au maintien dans la voie alors que toutes les co\
nditions ne
sont pas réunies.
"Gardez les mains sur le volant" Roulage prolongé avec le volant non tenu, mal tenu ou sans aucun effort
appliqué.
"Tenez le volant" Perte constatée ou à venir de l’aide au maintien dans la voie.
"Reprenez le contrôle" Perte simultanée du régulateur de vitesse et de l'aide au maintien\
dans la voie.
Limites de fonctionnement
Le système de maintien de la position du
véhicule dans la voie peut émettre une
alerte lorsque le véhicule roule sur une
longue voie rectiligne avec chaussée lisse
même si le conducteur pense tenir
correctement le volant.
Le système peut ne pas fonctionner ou générer
des corrections au volant inadaptées dans les
situations suivantes
: –

Mauvaises conditions de visibilité (éclairage
insuffisant de la chaussée, chute de neige, pluie,
brouillard).
–
Éblouissement (feux d'un véhicule roulant en
sens inverse, soleil rasant, reflets sur chaussée
mouillée, sortie de tunnel, alternance d'ombre et
de lumière).
–

Zone du pare-brise située devant la caméra
encrassée, embuée, givrée, enneigée,
endommagée ou masquée par un autocollant.
–


Marquages au sol dégradés, partiellement
masqués (neige, boue) ou multiples (zones de
travaux, raccords de revêtement).
–


Roulage dans un virage serré.
– Routes sinueuses.
– Présence de raccord de goudron sur la
chaussée.
Le système ne doit pas être activé dans
les situations suivantes :
–

En roulant avec une roue de secours de
type "galette".
–


En situation de remorquage, notamment
avec une remorque non branchée ou non
homologuée.
–


Conditions météorologiques défavorables.
–


Conduite sur chaussée à faible adhérence
(risque d'aquaplaning, neige, verglas).

153
Conduite
6– Conduite sur anneaux de vitesse.
– Roulage sur banc à rouleau.
Anomalie de fonctionnement
Le dysfonctionnement du système
est signalé par l'allumage du
témoin de Service et de ce pictogramme
(orange), accompagnés d'un message d'alerte et
d'un signal sonore.
Faire vérifier le système par le réseau
PEUGEOT ou par un atelier qualifié.
Active Safety Brake avec Alerte Risque Collision et
Assistance au freinage
d'urgence intelligent
Se reporter aux Recommandations générales
des aides à la conduite et à la manoeuvre .


Ce système :
– Prévient le conducteur que son véhicule
risque d'entrer en collision avec le véhicule qui le
précède ou un piéton.
–

Réduit la vitesse du véhicule afin d'éviter la
collision ou d’en limiter la sévérité.
Ce système réunit trois fonctions :
– Alerte Risque Collision.
–

Assistance au freinage d'urgence intelligent
(AFUi).
–


Active Safety Brake (freinage automatique
d'urgence).


Le véhicule comporte une caméra implantée en
haut du pare-brise et, selon version, un radar
situé dans le pare-chocs avant.
Ce système ne remplace pas la vigilance
du conducteur.
Ce système est conçu pour aider le
conducteur et améliorer la sécurité de
conduite.
Il incombe au conducteur de surveiller en
permanence l'état de la circulation dans le
respect du code de la route.
Dès que le système détecte un obstacle
potentiel, il prépare le circuit de freinage
à un éventuel freinage automatique. Cela
peut provoquer l'émission d'un léger bruit et une légère sensation de décélération.
Désactivation / Activation
Par défaut, à chaque démarrage, le système est
automatiquement activé.
Le paramétrage se fait par le
menu de configuration du véhicule.
La désactivation du système est signalée
par l'allumage de ce témoin, accompagné
de l'affichage d'un message.
Conditions et limites de
fonctionnement
Véhicule roulant en marche avant.
Système ESC en état de fonctionnement.
Systèmes CDS/ASR activés.
Ceintures de sécurité de tous les passagers
bouclées.
Vitesse stabilisée sur routes peu sinueuses.
Dans les cas suivants, il est recommandé
de désactiver le système par le menu de
configuration du véhicule
:
–

Remorque attelée au véhicule.
–


T
ransport d'objets longs sur barres de toit.
–

Véhicule équipé de chaînes à neige.
–


A
vant un passage dans une station de lavage
automatique, moteur tournant.
–

A
vant un passage sur un banc à rouleaux
dans un atelier.
–

Véhicule remorqué, moteur tournant.

154
Conduite

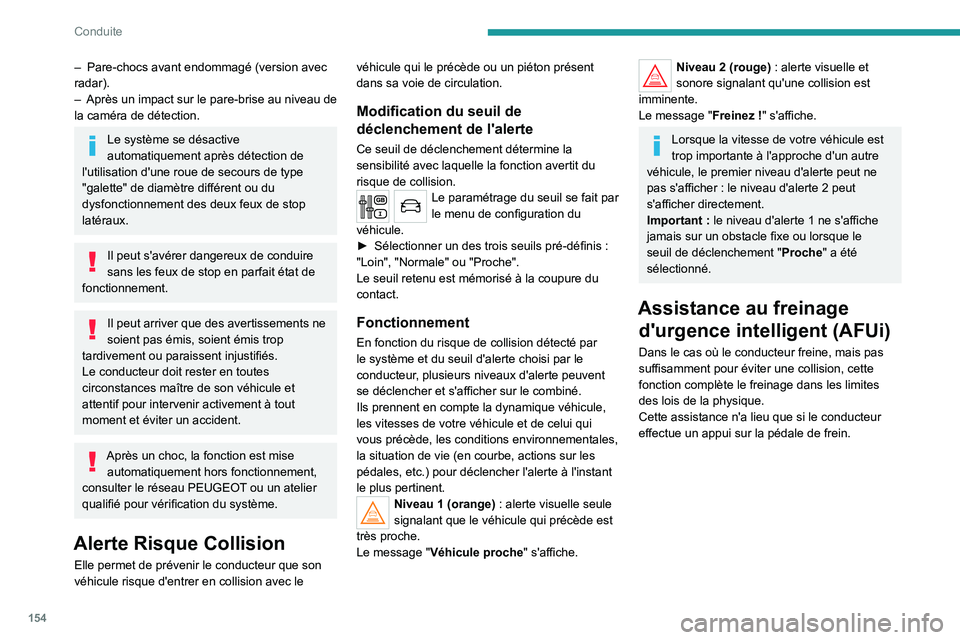

– Pare-chocs avant endommagé (version avec
radar).
–

Après un impact sur le pare-brise
au niveau de
la caméra de détection.
Le système se désactive
automatiquement après détection de
l'utilisation d'une roue de secours de type
"galette" de diamètre différent ou du
dysfonctionnement des deux feux de stop
latéraux.
Il peut s'avérer dangereux de conduire
sans les feux de stop en parfait état de
fonctionnement.
Il peut arriver que des avertissements ne
soient pas émis, soient émis trop
tardivement ou paraissent injustifiés.
Le conducteur doit rester en toutes
circonstances maître de son véhicule et
attentif pour intervenir activement à tout
moment et éviter un accident.
Après un choc, la fonction est mise automatiquement hors fonctionnement,
consulter le réseau PEUGEOT ou un atelier
qualifié pour vérification du système.
Alerte Risque Collision
Elle permet de prévenir le conducteur que son
véhicule risque d'entrer en collision avec le véhicule qui le précède ou un piéton présent
dans sa voie de circulation.
Modification du seuil de
déclenchement de l'alerte
Ce seuil de déclenchement détermine la
sensibilité avec laquelle la fonction avertit du
risque de collision.
Le paramétrage du seuil se fait par
le menu de configuration du
véhicule.
►

Sélectionner un des trois seuils pré-définis
:
"Loin", "Normale" ou "Proche".
Le seuil retenu est mémorisé à la coupure du
contact.
Fonctionnement
En fonction du risque de collision détecté par
le système et du seuil d'alerte choisi par le
conducteur, plusieurs niveaux d'alerte peuvent
se déclencher et s'afficher sur le combiné.
Ils prennent en compte la dynamique véhicule,
les vitesses de votre véhicule et de celui qui
vous précède, les conditions environnementales,
la situation de vie (en courbe, actions sur les
pédales, etc.) pour déclencher l'alerte à l'instant
le plus pertinent.
Niveau 1 (orange) : alerte visuelle seule
signalant que le véhicule qui précède est
très proche.
Le message " Véhicule proche
" s'affiche.
Niveau 2 (rouge) : alerte visuelle et
sonore signalant qu'une collision est
imminente.
Le message " Freinez
!" s'affiche.
Lorsque la vitesse de votre véhicule est
trop importante à l'approche d'un autre
véhicule, le premier niveau d'alerte peut ne
pas s'afficher
: le niveau d'alerte 2 peut
s'afficher directement.
Important
: le niveau d'alerte 1 ne s'affiche
jamais sur un obstacle fixe ou lorsque le
seuil de déclenchement " Proche" a été
sélectionné.
Assistance au freinage d'urgence intelligent (AFUi)
Dans le cas où le conducteur freine, mais pas
suffisamment pour éviter une collision, cette
fonction complète le freinage dans les limites
des lois de la physique.
Cette assistance n'a lieu que si le conducteur
effectue un appui sur la pédale de frein.

155
Conduite

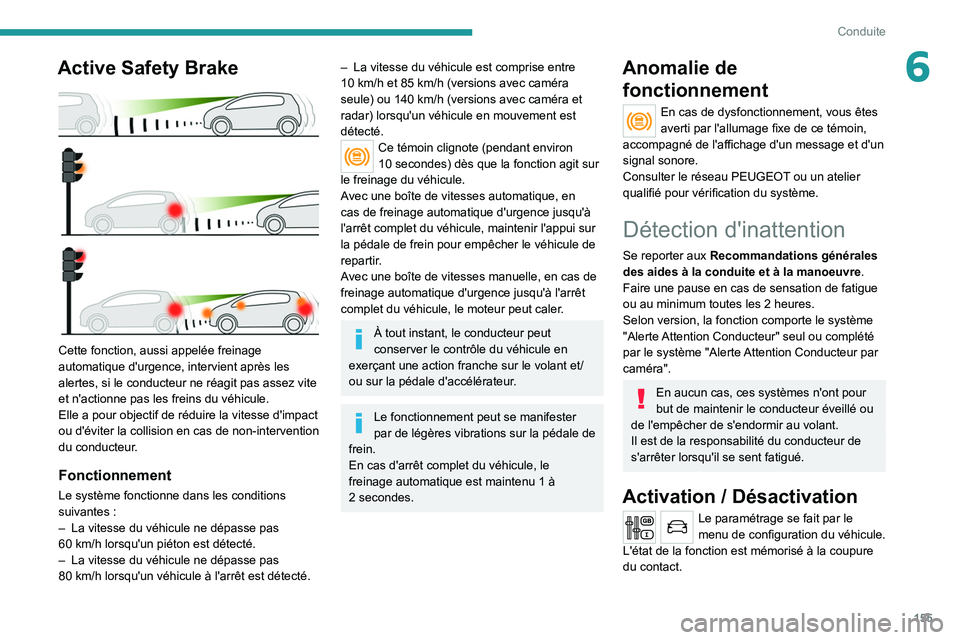

6Active Safety Brake

Cette fonction, aussi appelée freinage
automatique d'urgence, intervient après les
alertes, si le conducteur ne réagit pas assez vite
et n'actionne pas les freins du véhicule.
Elle a pour objectif de réduire la vitesse d'impact
ou d'éviter la collision en cas de non-intervention
du conducteur.
Fonctionnement
Le système fonctionne dans les conditions
suivantes :
–

La vitesse du véhicule ne dépasse pas
60

km/h lorsqu'un piéton est détecté.
–

La vitesse du véhicule ne dépasse pas
80

km/h lorsqu'un véhicule à l'arrêt est détecté.
– La vitesse du véhicule est comprise entre
10 km/h et 85 km/h (versions avec caméra
seule) ou 140
km/h (versions avec caméra et
radar) lorsqu'un véhicule en mouvement est
détecté.
Ce témoin clignote (pendant environ
10 secondes) dès que la fonction agit sur
le freinage du véhicule.
Avec une boîte de vitesses automatique, en
cas de freinage automatique d'urgence jusqu'à
l'arrêt complet du véhicule, maintenir l'appui sur
la pédale de frein pour empêcher le véhicule de
repartir.
Avec une boîte de vitesses manuelle, en cas de
freinage automatique d'urgence jusqu'à l'arrêt
complet du véhicule, le moteur peut caler.
À tout instant, le conducteur peut
conserver le contrôle du véhicule en
exerçant une action franche sur le volant et/
ou sur la pédale d'accélérateur.
Le fonctionnement peut se manifester
par de légères vibrations sur la pédale de
frein.
En cas d'arrêt complet du véhicule, le
freinage automatique est maintenu 1 à
2

secondes.
Anomalie de fonctionnement
En cas de dysfonctionnement, vous êtes
averti par l'allumage fixe de ce témoin,
accompagné de l'affichage d'un message et d'un
signal sonore.
Consulter le réseau PEUGEOT ou un atelier
qualifié pour vérification du système.
Détection d'inattention
Se reporter aux Recommandations générales
des aides à la conduite et à la manoeuvre .
Faire une pause en cas de sensation de fatigue
ou au minimum toutes les 2
heures.
Selon version, la fonction comporte le système
"Alerte Attention Conducteur" seul ou complété
par le système "Alerte Attention Conducteur par
caméra".
En aucun cas, ces systèmes n'ont pour
but de maintenir le conducteur éveillé ou
de l'empêcher de s'endormir au volant.
Il est de la responsabilité du conducteur de
s'arrêter lorsqu'il se sent fatigué.
Activation / Désactivation
Le paramétrage se fait par le
menu de configuration du véhicule.
L'état de la fonction est mémorisé à la coupure
du contact.

156
Conduite

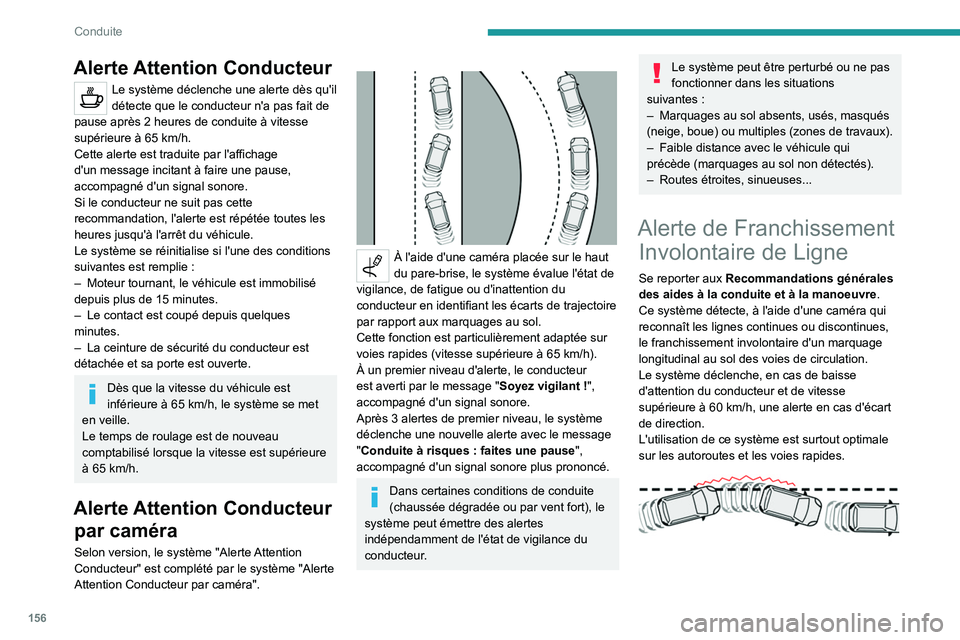

Alerte Attention Conducteur
Le système déclenche une alerte dès qu'il
détecte que le conducteur n'a pas fait de
pause après 2
heures de conduite à vitesse
supérieure à 65
km/h.
Cette alerte est traduite par l'affichage
d'un message incitant à faire une pause,
accompagné d'un signal sonore.
Si le conducteur ne suit pas cette
recommandation, l'alerte est répétée toutes les
heures jusqu'à l'arrêt du véhicule.
Le système se réinitialise si l'une des conditions
suivantes est remplie
:
–

Moteur tournant, le véhicule est immobilisé
depuis plus de 15

minutes.
–

Le contact est coupé depuis quelques
minutes.
–


La ceinture de sécurité du conducteur est
détachée et sa porte est ouverte.
Dès que la vitesse du véhicule est
inférieure à 65 km/h, le système se met
en veille.
Le temps de roulage est de nouveau
comptabilisé lorsque la vitesse est supérieure
à 65
km/h.
Alerte Attention Conducteur par caméra
Selon version, le système "Alerte Attention
Conducteur" est complété par le système "Alerte
Attention Conducteur par caméra".


À l'aide d'une caméra placée sur le haut
du pare-brise, le système évalue l'état de
vigilance, de fatigue ou d'inattention du
conducteur en identifiant les écarts de trajectoire
par rapport aux marquages au sol.
Cette fonction est particulièrement adaptée sur
voies rapides (vitesse supérieure à 65
km/h).
À un premier niveau d'alerte, le conducteur
est averti par le message " Soyez vigilant
!",
accompagné d'un signal sonore.
Après 3 alertes de premier niveau, le système
déclenche une nouvelle alerte avec le message
"Conduite à risques
: faites une pause ",
accompagné d'un signal sonore plus prononcé.
Dans certaines conditions de conduite
(chaussée dégradée ou par vent fort), le
système peut émettre des alertes
indépendamment de l'état de vigilance du
conducteur.
Le système peut être perturbé ou ne pas
fonctionner dans les situations
suivantes
:
–

Marquages au sol absents, usés, masqués
(neige, boue) ou multiples (zones de travaux).
–


Faible distance avec le véhicule qui
précède (marquages au sol non détectés).
–


Routes étroites, sinueuses...
Alerte de Franchissement Involontaire de Ligne
Se reporter aux Recommandations générales
des aides à la conduite et à la manoeuvre .
Ce système détecte, à l'aide d'une caméra qui
reconnaît les lignes continues ou discontinues,
le franchissement involontaire d'un marquage
longitudinal au sol des voies de circulation.
Le système déclenche, en cas de baisse
d'attention du conducteur et de vitesse
supérieure à 60
km/h, une alerte en cas d'écart
de direction.
L'utilisation de ce système est surtout optimale
sur les autoroutes et les voies rapides.

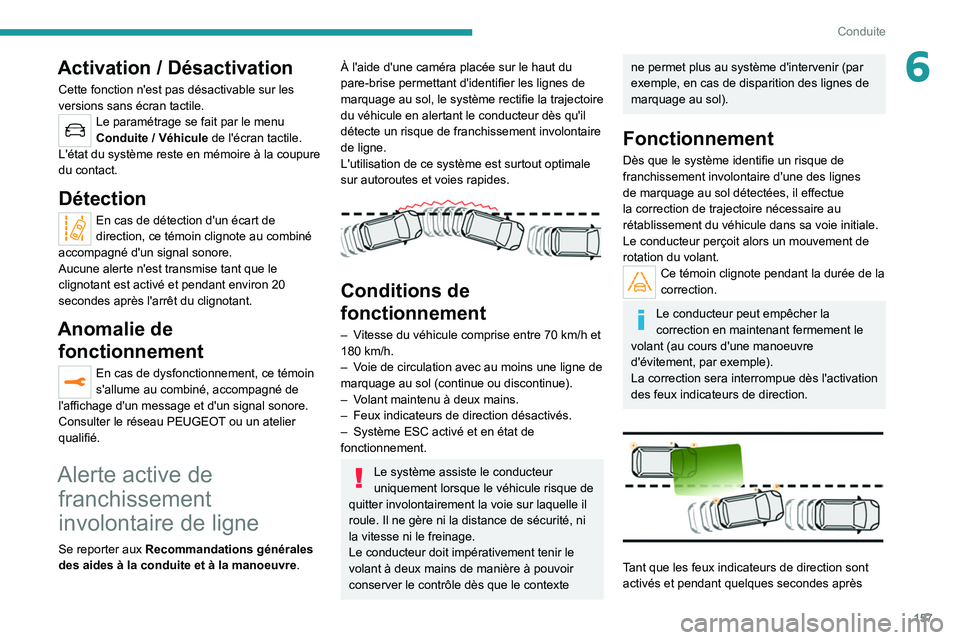

157
Conduite
6Activation / Désactivation
Cette fonction n'est pas désactivable sur les
versions sans écran tactile.
Le paramétrage se fait par le menu
Conduite / Véhicule de l'écran tactile.
L'état du système reste en mémoire à la coupure
du contact.
Détection
En cas de détection d'un écart de
direction, ce témoin clignote au combiné
accompagné d'un signal sonore.
Aucune alerte n'est transmise tant que le
clignotant est activé et pendant environ 20
secondes après l'arrêt du clignotant.
Anomalie de fonctionnement
En cas de dysfonctionnement, ce témoin
s'allume au combiné, accompagné de
l'affichage d'un message et d'un signal sonore.
Consulter le réseau PEUGEOT ou un atelier
qualifié.
Alerte active de franchissement
involontaire de ligne
Se reporter aux Recommandations générales
des aides à la conduite et à la manoeuvre .
À l'aide d'une caméra placée sur le haut du
pare-brise permettant d'identifier les lignes de
marquage au sol, le système rectifie la trajectoire
du véhicule en alertant le conducteur dès qu'il
détecte un risque de franchissement involontaire
de ligne.
L'utilisation de ce système est surtout optimale
sur autoroutes et voies rapides.


Conditions de
fonctionnement
– Vitesse du véhicule comprise entre 70 km/h et
180 km/h.
–

V
oie de circulation avec au moins une ligne de
marquage au sol (continue ou discontinue).
–

V
olant maintenu à deux mains.
–

Feux indicateurs de direction désactivés.
–


Système ESC activé et en état de
fonctionnement.
Le système assiste le conducteur
uniquement lorsque le véhicule risque de
quitter involontairement la voie sur laquelle il
roule. Il ne gère ni la distance de sécurité, ni
la vitesse ni le freinage.
Le conducteur doit impérativement tenir le
volant à deux mains de manière à pouvoir
conserver le contrôle dès que le contexte
ne permet plus au système d'intervenir (par
exemple, en cas de disparition des lignes de
marquage au sol).
Fonctionnement
Dès que le système identifie un risque de
franchissement involontaire d'une des lignes
de marquage au sol détectées, il effectue
la correction de trajectoire nécessaire au
rétablissement du véhicule dans sa voie initiale.
Le conducteur perçoit alors un mouvement de
rotation du volant.
Ce témoin clignote pendant la durée de la
correction.
Le conducteur peut empêcher la
correction en maintenant fermement le
volant (au cours d'une manoeuvre
d'évitement, par exemple).
La correction sera interrompue dès l'activation
des feux indicateurs de direction.


Tant que les feux indicateurs de direction sont
activés et pendant quelques secondes après

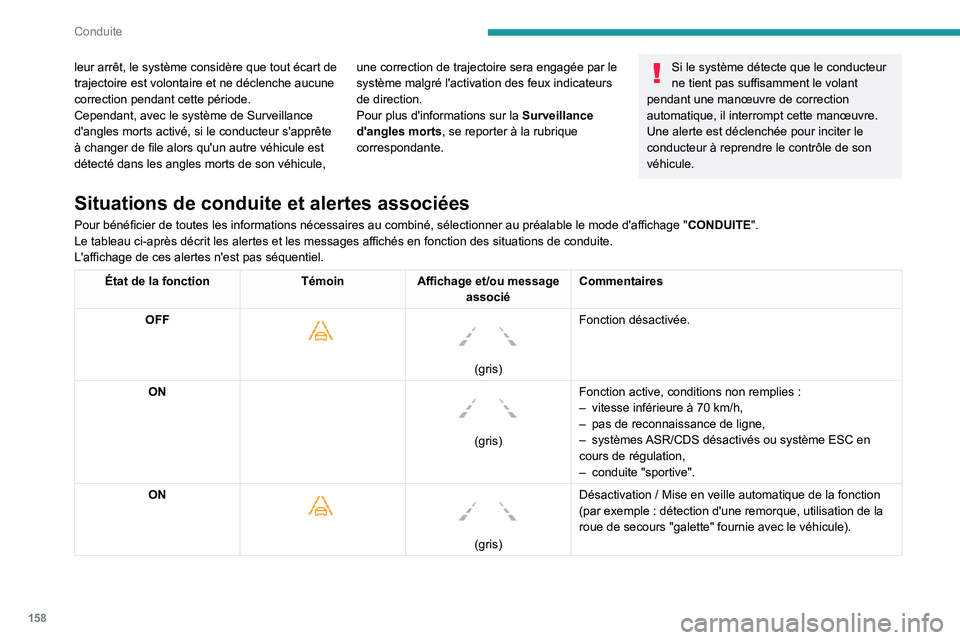

158
Conduite
leur arrêt, le système considère que tout écart de
trajectoire est volontaire et ne déclenche aucune
correction pendant cette période.
Cependant, avec le système de Surveillance
d'angles morts activé, si le conducteur s'apprête
à changer de file alors qu'un autre véhicule est
détecté dans les angles morts de son véhicule, une correction de trajectoire sera engagée par le
système malgré l'activation des feux indicateurs
de direction.
Pour plus d'informations sur la
Surveillance
d'angles morts, se reporter à la rubrique
correspondante.Si le système détecte que le conducteur
ne tient pas suffisamment le volant
pendant une manœuvre de correction
automatique, il interrompt cette manœuvre.
Une alerte est déclenchée pour inciter le
conducteur à reprendre le contrôle de son
véhicule.
Situations de conduite et alertes associées
Pour bénéficier de toutes les informations nécessaires au combiné, sélectionner au préalable le mode d'affichage " CONDUITE".
Le tableau ci-après décrit les alertes et les messages affichés en fonction des situations de conduite.
L'affichage de ces alertes n'est pas séquentiel.
État de la fonction TémoinAffichage et/ou message
associé Commentaires
OFF


(gris)
Fonction désactivée.
ON

(gris) Fonction active, conditions non remplies :
–
vitesse inférieure à 70
km/h,
–
pas de reconnaissance de ligne,
–
systèmes ASR/CDS désactivés ou système ESC en
cours de régulation,
–

conduite "sportive".
ON

(gris)
Désactivation / Mise en veille automatique de la fonction
(par exemple : détection d'une remorque, utilisation de la
roue de secours "galette" fournie avec le véhicule).
