2020 PEUGEOT 5008 Manuel du propriétaire (in French)

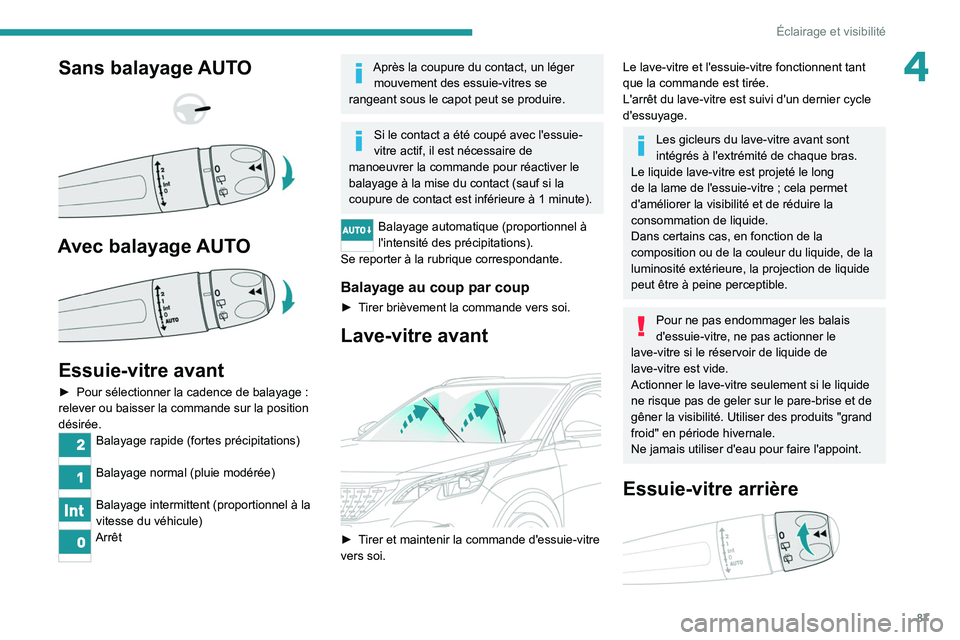

87
Éclairage et visibilité
4Sans balayage AUTO



Avec balayage AUTO

Essuie-vitre avant
► Pour sélectionner la cadence de balayage :
relever ou baisser la commande sur la position
désirée.
Balayage rapide (fortes précipitations)
Balayage normal (pluie modérée)
Balayage intermittent (proportionnel à la
vitesse du véhicule)
Arrêt
Après la coupure du contact, un léger mouvement des essuie-vitres se
rangeant sous le capot peut se produire.
Si le contact a été coupé avec l'essuie-
vitre actif, il est nécessaire de
manoeuvrer la commande pour réactiver le
balayage à la mise du contact (sauf si la
coupure de contact est inférieure à 1
minute).
Balayage automatique (proportionnel à
l'intensité des précipitations).
Se reporter à la rubrique correspondante.
Balayage au coup par coup
► Tirer brièvement la commande vers soi.
Lave-vitre avant

► Tirer et maintenir la commande d'essuie-vitre
vers soi.
Le lave-vitre et l'essuie-vitre fonctionnent tant
que la commande est tirée.
L'arrêt du lave-vitre est suivi d'un dernier cycle
d'essuyage.
Les gicleurs du lave-vitre avant sont
intégrés à l'extrémité de chaque bras.
Le liquide lave-vitre est projeté le long
de la lame de l'essuie-vitre
; cela permet
d'améliorer la visibilité et de réduire la
consommation de liquide.
Dans certains cas, en fonction de la
composition ou de la couleur du liquide, de la
luminosité extérieure, la projection de liquide
peut être à peine perceptible.
Pour ne pas endommager les balais
d'essuie-vitre, ne pas actionner le
lave-vitre si le réservoir de liquide de
lave-vitre est vide.
Actionner le lave-vitre seulement si le liquide
ne risque pas de geler sur le pare-brise et de
gêner la visibilité. Utiliser des produits "grand
froid" en période hivernale.
Ne jamais utiliser d'eau pour faire l'appoint.
Essuie-vitre arrière

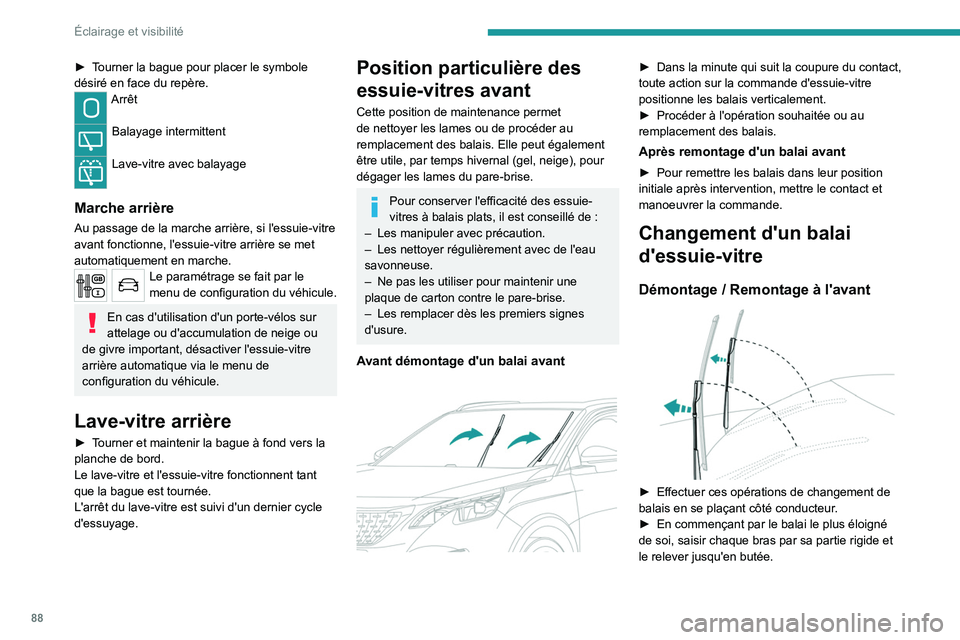

88
Éclairage et visibilité
► Tourner la bague pour placer le symbole
désiré en face du repère.
Arrêt
Balayage intermittent
Lave-vitre avec balayage
Marche arrière
Au passage de la marche arrière, si l'essuie-vitre
avant fonctionne, l'essuie-vitre arrière se met
automatiquement en marche.
Le paramétrage se fait par le
menu de configuration du véhicule.
En cas d'utilisation d'un porte-vélos sur
attelage ou d'accumulation de neige ou
de givre important, désactiver l'essuie-vitre
arrière automatique via le menu de
configuration du véhicule.
Lave-vitre arrière
► Tourner et maintenir la bague à fond vers la
planche de bord.
Le lave-vitre et l'essuie-vitre fonctionnent tant
que la bague est tournée.
L'arrêt du lave-vitre est suivi d'un dernier cycle
d'essuyage.
Position particulière des
essuie-vitres avant
Cette position de maintenance permet
de nettoyer les lames ou de procéder au
remplacement des balais. Elle peut également
être utile, par temps hivernal (gel, neige), pour
dégager les lames du pare-brise.
Pour conserver l'efficacité des essuie-
vitres à balais plats, il est conseillé de :
–

Les manipuler avec précaution.
–


Les nettoyer régulièrement avec de l'eau
savonneuse.
–


Ne pas les utiliser pour maintenir une
plaque de carton contre le pare-brise.
–


Les remplacer dès les premiers signes
d'usure.
Avant démontage d'un balai avant

► Dans la minute qui suit la coupure du contact,
toute action sur la commande d'essuie-vitre
positionne les balais verticalement.
►

Procéder à l'opération souhaitée ou au
remplacement des balais.
Après remontage d'un balai avant
► Pour remettre les balais dans leur position
initiale après intervention, mettre le contact et
manoeuvrer la commande.
Changement d'un balai
d'essuie-vitre
Démontage / Remontage à l'avant

► Effectuer ces opérations de changement de
balais en se plaçant côté conducteur .
►

En commençant par le balai le plus éloigné
de soi, saisir chaque bras par sa partie rigide et
le relever jusqu'en butée.

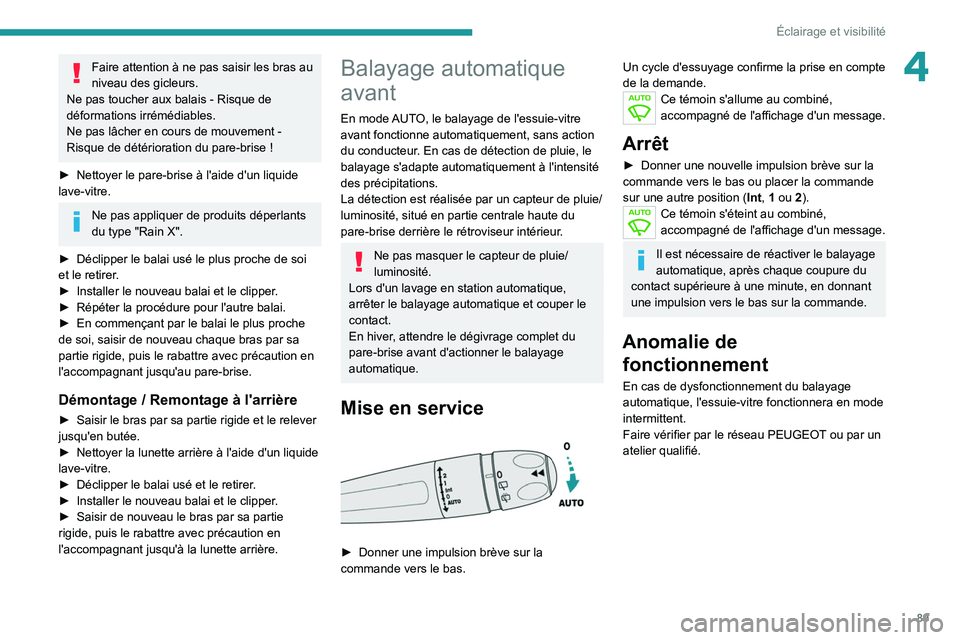

89
Éclairage et visibilité
4Faire attention à ne pas saisir les bras au
niveau des gicleurs.
Ne pas toucher aux balais - Risque de
déformations irrémédiables.
Ne pas lâcher en cours de mouvement -
Risque de détérioration du pare-brise
!
►

Nettoyer le pare-brise à l'aide d'un liquide
lave-vitre.
Ne pas appliquer de produits déperlants
du type "Rain X".
►

Déclipper le balai usé le plus proche de soi
et le retirer

.
►

Installer le nouveau balai et le clipper
.
►

Répéter la procédure pour l'autre balai.
►


En commençant par le balai le plus proche
de soi, saisir de nouveau chaque bras par sa
partie rigide, puis le rabattre avec précaution en
l'accompagnant jusqu'au pare-brise.
Démontage / Remontage à l'arrière
► Saisir le bras par sa partie rigide et le relever
jusqu'en butée.
►

Nettoyer la lunette arrière à l'aide d'un liquide
lave-vitre.
►


Déclipper le balai usé et le retirer
.
►

Installer le nouveau balai et le clipper
.
►

Saisir de nouveau le bras par sa partie
rigide, puis le rabattre avec précaution en
l'accompagnant jusqu'à la lunette arrière.
Balayage automatique
avant
En mode AUTO, le balayage de l'essuie-vitre
avant fonctionne automatiquement, sans action
du conducteur. En cas de détection de pluie, le
balayage s'adapte automatiquement à l'intensité
des précipitations.
La détection est réalisée par un capteur de pluie/
luminosité, situé en partie centrale haute du
pare-brise derrière le rétroviseur intérieur.
Ne pas masquer le capteur de pluie/
luminosité.
Lors d'un lavage en station automatique,
arrêter le balayage automatique et couper le
contact.
En hiver, attendre le dégivrage complet du
pare-brise avant d'actionner le balayage
automatique.
Mise en service

► Donner une impulsion brève sur la
commande vers le bas.
Un cycle d'essuyage confirme la prise en compte
de la demande.
Ce témoin s'allume au combiné,
accompagné de l'affichage d'un message.
Arrêt
► Donner une nouvelle impulsion brève sur la
commande vers le bas ou placer la commande
sur une autre position ( Int
, 1 ou 2).
Ce témoin s'éteint au combiné,
accompagné de l'affichage d'un message.
Il est nécessaire de réactiver le balayage
automatique, après chaque coupure du
contact supérieure à une minute, en donnant
une impulsion vers le bas sur la commande.
Anomalie de fonctionnement
En cas de dysfonctionnement du balayage
automatique, l'essuie-vitre fonctionnera en mode
intermittent.
Faire vérifier par le réseau PEUGEOT ou par un
atelier qualifié.

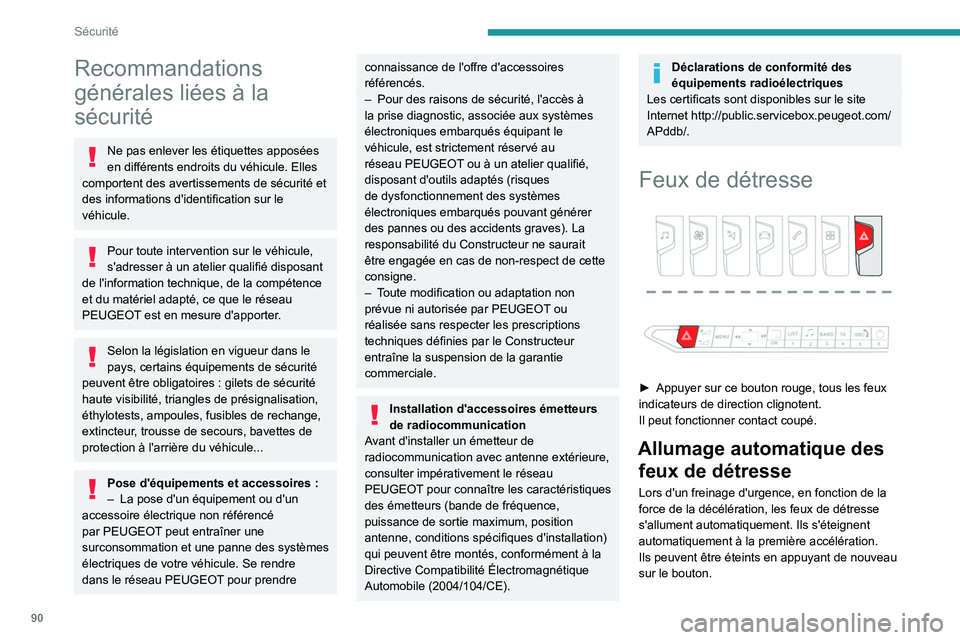

90
Sécurité
Recommandations
générales liées à la
sécurité
Ne pas enlever les étiquettes apposées
en différents endroits du véhicule. Elles
comportent des avertissements de sécurité et
des informations d'identification sur le
véhicule.
Pour toute intervention sur le véhicule,
s'adresser à un atelier qualifié disposant
de l'information technique, de la compétence
et du matériel adapté, ce que le réseau
PEUGEOT est en mesure d'apporter.
Selon la législation en vigueur dans le
pays, certains équipements de sécurité
peuvent être obligatoires
: gilets de sécurité
haute visibilité, triangles de présignalisation,
éthylotests, ampoules, fusibles de rechange,
extincteur, trousse de secours, bavettes de
protection à l'arrière du véhicule...
Pose d'équipements et accessoires :
– La pose d'un équipement ou d'un
accessoire électrique non référencé
par PEUGEOT
peut entraîner une
surconsommation et une panne des systèmes
électriques de votre véhicule. Se rendre
dans le réseau PEUGEOT pour prendre
connaissance de l'offre d'accessoires
référencés.
–

Pour des raisons de sécurité, l'accès à
la prise diagnostic, associée aux systèmes
électroniques embarqués équipant le
véhicule, est strictement réservé au
réseau PEUGEOT

ou à un atelier qualifié,
disposant d'outils adaptés (risques
de dysfonctionnement des systèmes
électroniques embarqués pouvant générer
des pannes ou des accidents graves). La
responsabilité du Constructeur ne saurait
être engagée en cas de non-respect de cette
consigne.
–

T
oute modification ou adaptation non
prévue ni autorisée par PEUGEOT ou
réalisée sans respecter les prescriptions
techniques définies par le Constructeur
entraîne la suspension de la garantie
commerciale.
Installation d'accessoires émetteurs
de radiocommunication
Avant d'installer un émetteur de
radiocommunication avec antenne extérieure,
consulter impérativement le réseau
PEUGEOT pour connaître les caractéristiques
des émetteurs (bande de fréquence,
puissance de sortie maximum, position
antenne, conditions spécifiques d'installation)
qui peuvent être montés, conformément à la
Directive Compatibilité Électromagnétique
Automobile (2004/104/CE).
Déclarations de conformité des
équipements radioélectriques
Les certificats sont disponibles sur le site
Internet http://public.servicebox.peugeot.com/
APddb/.
Feux de détresse

► Appuyer sur ce bouton rouge, tous les feux
indicateurs de direction clignotent.
Il peut fonctionner contact coupé.
Allumage automatique des feux de détresse
Lors d'un freinage d'urgence, en fonction de la
force de la décélération, les feux de détresse
s'allument automatiquement. Ils s'éteignent
automatiquement à la première accélération.
Ils peuvent être éteints en appuyant de nouveau
sur le bouton.

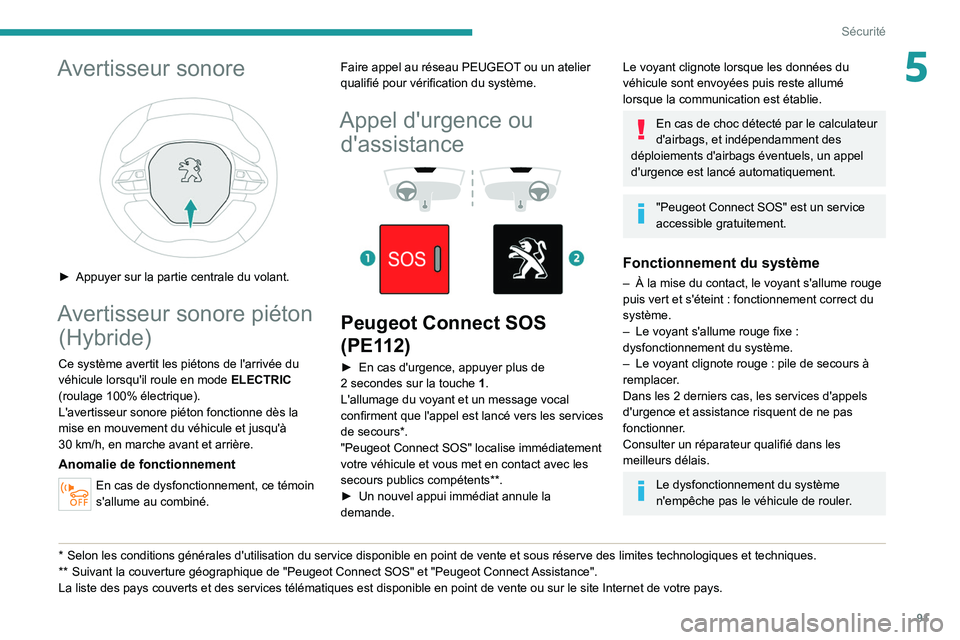

91
Sécurité
5Avertisseur sonore

► Appuyer sur la partie centrale du volant.
Avertisseur sonore piéton (Hybride)
Ce système avertit les piétons de l'arrivée du
véhicule lorsqu'il roule en mode ELECTRIC
(roulage 100% électrique).
L'avertisseur sonore piéton fonctionne dès la
mise en mouvement du véhicule et jusqu'à
30
km/h, en marche avant et arrière.
Anomalie de fonctionnement
En cas de dysfonctionnement, ce témoin
s'allume au combiné.
* Selon les conditio ns générales d'utilisation du service disponible en point de vente\
et sous réserve des limites technologiques et techniques.
** Suivant la couverture géographique de "Peugeot Connect SOS" et "Peuge\
ot Connect Assistance".
La liste des pays couverts et des services télématiques est dispon\
ible en point de vente ou sur le site Internet de votre pays. Faire appel au réseau PEUGEOT ou un atelier
qualifié pour vérification du système.
Appel d'urgence ou
d'assistance




Peugeot Connect SOS
(PE112)
► En cas d'urgence, appuyer plus de
2 secondes sur la touche 1.
L'allumage du voyant et un message vocal
confirment que l'appel est lancé vers les services
de secours*.
"Peugeot Connect SOS" localise immédiatement
votre véhicule et vous met en contact avec les
secours publics compétents**.
►

Un nouvel appui immédiat annule la
demande.
Le voyant clignote lorsque les données du
véhicule sont envoyées puis reste allumé
lorsque la communication est établie.
En cas de choc détecté par le calculateur
d'airbags, et indépendamment des
déploiements d'airbags éventuels, un appel
d'urgence est lancé automatiquement.
"Peugeot Connect SOS" est un service
accessible gratuitement.
Fonctionnement du système
– À la mise du contact, le voyant s'allume rouge
puis vert et s'éteint : fonctionnement correct du
système.
–

Le voyant s'allume rouge fixe
:
dysfonctionnement du système.
–

Le voyant clignote rouge
: pile de secours à
remplacer.
Dans les 2
derniers cas, les services d'appels
d'urgence et assistance risquent de ne pas
fonctionner.
Consulter un réparateur qualifié dans les
meilleurs délais.
Le dysfonctionnement du système
n'empêche pas le véhicule de rouler.

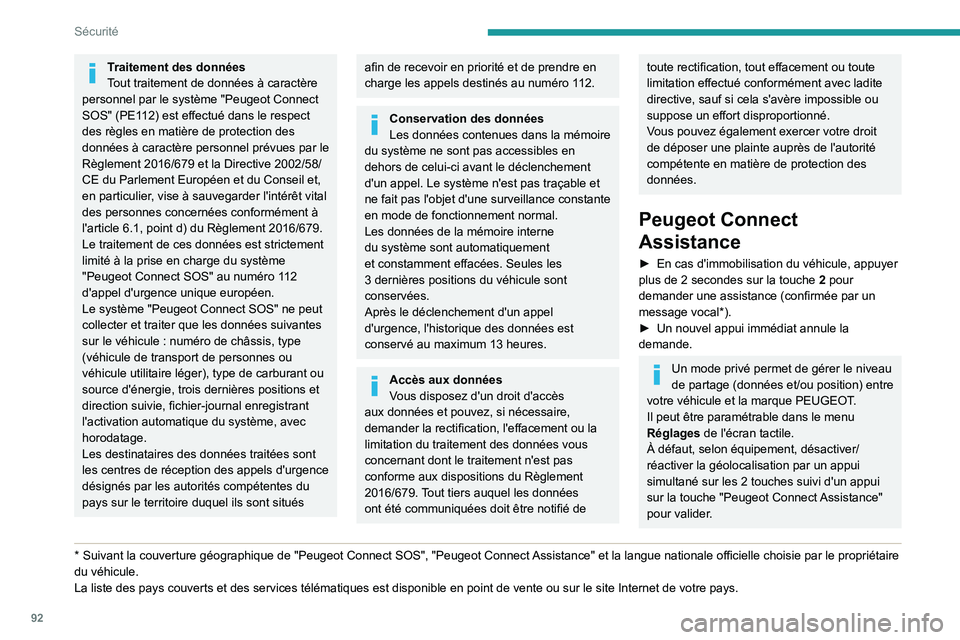

92
Sécurité
Traitement des données
Tout traitement de données à caractère
personnel par le système "Peugeot Connect
SOS" (PE112) est effectué dans le respect
des règles en matière de protection des
données à caractère personnel prévues par le
Règlement 2016/679 et la Directive 2002/58/
CE du Parlement Européen et du Conseil et,
en particulier, vise à sauvegarder l'intérêt vital
des personnes concernées conformément à
l'article
6.1, point d) du Règlement 2016/679.
Le traitement de ces données est strictement
limité à la prise en charge du système
"Peugeot Connect SOS" au numéro
112
d'appel d'urgence unique européen.
Le système "Peugeot Connect SOS" ne peut
collecter et traiter que les données suivantes
sur le véhicule
: numéro de châssis, type
(véhicule de transport de personnes ou
véhicule utilitaire léger), type de carburant ou
source d'énergie, trois dernières positions et
direction suivie, fichier-journal enregistrant
l'activation automatique du système, avec
horodatage.
Les destinataires des données traitées sont
les centres de réception des appels d'urgence
désignés par les autorités compétentes du
pays sur le territoire duquel ils sont situés
* Suivant la couvert ure géographique de "Peugeot Connect SOS", "Peugeot Connect Assistance" et la langue nationale officielle choisie par le propriétaire
du véhicule.
La liste des pays couverts et des services télématiques est dispon\
ible en point de vente ou sur le site Internet de votre pays.
afin de recevoir en priorité et de prendre en
charge les appels destinés au numéro 112.
Conservation des données
Les données contenues dans la mémoire
du système ne sont pas accessibles en
dehors de celui-ci avant le déclenchement
d'un appel. Le système n'est pas traçable et
ne fait pas l'objet d'une surveillance constante
en mode de fonctionnement normal.
Les données de la mémoire interne
du système sont automatiquement
et constamment effacées. Seules les
3

dernières positions du véhicule sont
conservées.
Après le déclenchement d'un appel
d'urgence, l'historique des données est
conservé au maximum 13
heures.
Accès aux données
Vous disposez d'un droit d'accès
aux données et pouvez, si nécessaire,
demander la rectification, l'effacement ou la
limitation du traitement des données vous
concernant dont le traitement n'est pas
conforme aux dispositions du Règlement
2016/679. Tout tiers auquel les données
ont été communiquées doit être notifié de
toute rectification, tout effacement ou toute
limitation effectué conformément avec ladite
directive, sauf si cela s'avère impossible ou
suppose un effort disproportionné.
Vous pouvez également exercer votre droit
de déposer une plainte auprès de l'autorité
compétente en matière de protection des
données.
Peugeot Connect
Assistance
► En cas d'immobilisation du véhicule, appuyer
plus de 2 secondes sur la touche 2 pour
demander une assistance (confirmée par un
message vocal*).
►

Un nouvel appui immédiat annule la
demande.
Un mode privé permet de gérer le niveau
de partage (données et/ou position) entre
votre véhicule et la marque PEUGEOT.
Il peut être paramétrable dans le menu
Réglages de l'écran tactile.
À défaut, selon équipement, désactiver/
réactiver la géolocalisation par un appui
simultané sur les 2
touches suivi d'un appui
sur la touche "Peugeot Connect Assistance"
pour valider.

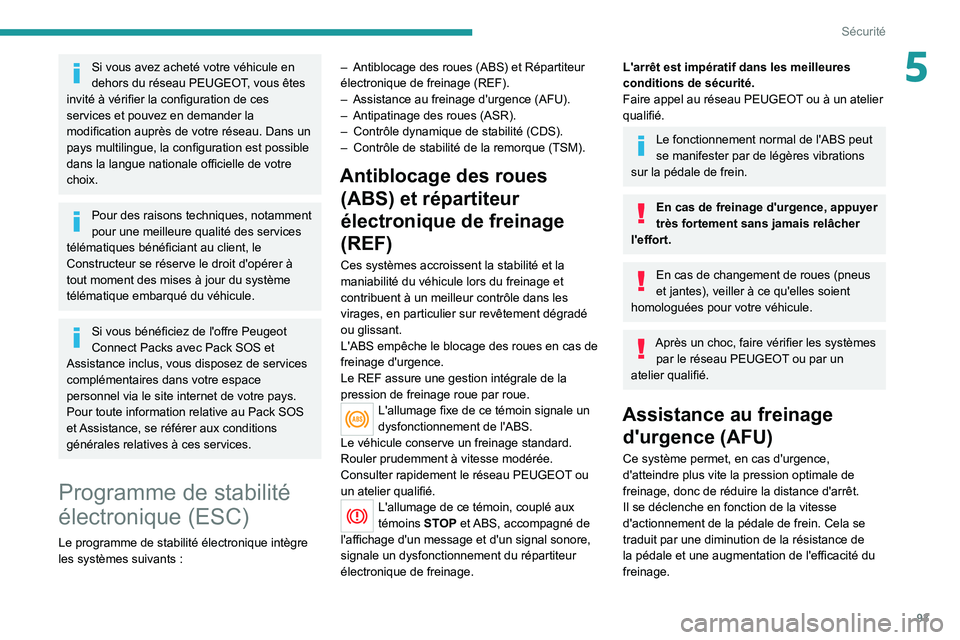

93
Sécurité
5Si vous avez acheté votre véhicule en
dehors du réseau PEUGEOT, vous êtes
invité à vérifier la configuration de ces
services et pouvez en demander la
modification auprès de votre réseau. Dans un
pays multilingue, la configuration est possible
dans la langue nationale officielle de votre
choix.
Pour des raisons techniques, notamment
pour une meilleure qualité des services
télématiques bénéficiant au client, le
Constructeur se réserve le droit d'opérer à
tout moment des mises à jour du système
télématique embarqué du véhicule.
Si vous bénéficiez de l'offre Peugeot
Connect Packs avec Pack SOS et
Assistance inclus, vous disposez de services
complémentaires dans votre espace
personnel via le site internet de votre pays.
Pour toute information relative au Pack SOS
et Assistance, se référer aux conditions
générales relatives à ces services.
Programme de stabilité
électronique (ESC)
Le programme de stabilité électronique intègre
les systèmes suivants : –

Antiblocage des roues (ABS) et Répartiteur
électronique de freinage (REF).
–

Assistance au freinage d'urgence (AFU).
–

Antipatinage des roues (ASR).
–

Contrôle dynamique de stabilité (CDS).
–

Contrôle de stabilité de la remorque (TSM).
Antiblocage des roues
(ABS) et répartiteur
électronique de freinage
(REF)
Ces systèmes accroissent la stabilité et la
maniabilité du véhicule lors du freinage et
contribuent à un meilleur contrôle dans les
virages, en particulier sur revêtement dégradé
ou glissant.
L'ABS empêche le blocage des roues en cas de
freinage d'urgence.
Le REF assure une gestion intégrale de la
pression de freinage roue par roue.
L'allumage fixe de ce témoin signale un
dysfonctionnement de l'ABS.
Le véhicule conserve un freinage standard.
Rouler prudemment à vitesse modérée.
Consulter rapidement le réseau PEUGEOT ou
un atelier qualifié.
L'allumage de ce témoin, couplé aux
témoins STOP et ABS, accompagné de
l'affichage d'un message et d'un signal sonore,
signale un dysfonctionnement du répartiteur
électronique de freinage.
L'arrêt est impératif dans les meilleures
conditions de sécurité.
Faire appel au réseau PEUGEOT ou à un atelier
qualifié.
Le fonctionnement normal de l'ABS peut
se manifester par de légères vibrations
sur la pédale de frein.
En cas de freinage d'urgence, appuyer
très fortement sans jamais relâcher
l'effort.
En cas de changement de roues (pneus
et jantes), veiller à ce qu'elles soient
homologuées pour votre véhicule.
Après un choc, faire vérifier les systèmes par le réseau PEUGEOT ou par un
atelier qualifié.
Assistance au freinage d'urgence (AFU)
Ce système permet, en cas d'urgence,
d'atteindre plus vite la pression optimale de
freinage, donc de réduire la distance d'arrêt.
Il se déclenche en fonction de la vitesse
d'actionnement de la pédale de frein. Cela se
traduit par une diminution de la résistance de
la pédale et une augmentation de l'efficacité du
freinage.

94
Sécurité
Contrôle de traction
intelligent
Selon version, le véhicule dispose d'un système
d'aide à la motricité sur la neige : le contrôle de
traction intelligent .
Ce système détecte les situations de faible
adhérence pouvant rendre difficile les
démarrages et la progression du véhicule en
neige fraîche profonde ou neige damée.
Dans ces situations, le système régule le
patinage des roues avant afin d'optimiser la
motricité et le suivi de trajectoire du véhicule.
Sur route avec faible adhérence,
l'utilisation de pneumatiques neige est
fortement conseillée.
Antipatinage des roues (ASR) / Contrôle dynamique
de stabilité (CDS)
L'antipatinage des roues optimise la motricité
en agissant sur les freins des roues motrices et
sur le moteur, afin d'éviter le patinage des roues.
Il améliore aussi la stabilité directionnelle du
véhicule à l'accélération.
En cas d'écart entre la trajectoire suivie par le
véhicule et celle souhaitée par le conducteur,
le contrôle dynamique de stabilité agit
automatiquement sur le frein d'une ou plusieurs
roues et sur le moteur pour inscrire le véhicule dans la trajectoire souhaitée, dans la limite des
lois de la physique.
Ces systèmes sont automatiquement activés à
chaque démarrage du véhicule.
En cas de problème d'adhérence ou de
trajectoire, ces systèmes se mettent en marche.
Ceci est signalé par le clignotement de ce
témoin au combiné.
Désactivation / Réactivation
Dans des conditions exceptionnelles (démarrage
du véhicule embourbé, immobilisé dans la
neige, sur sol meuble...), il peut s'avérer utile
de désactiver le système ASR pour faire patiner
librement les roues et retrouver de l'adhérence.
Dès que les conditions d'adhérence le
permettent, réactiver le système.
Le paramétrage se fait par le menu
Conduite
/ Véhicule de l'écran tactile.
La désactivation est signalée par
l'allumage de ce témoin au combiné et
l'affichage d'un message.
Le système ASR se réactive automatiquement
après chaque coupure de contact ou à partir de
50

km/h.
En dessous de 50
km/h, le réactiver
manuellement.
Anomalie de fonctionnement
L'allumage de ce témoin, accompagné de
l'affichage d'un message et d'un signal
sonore, signalent un dysfonctionnement des
systèmes.
Consulter le réseau PEUGEOT ou un atelier
qualifié pour vérification des systèmes.
ASR / CDS
Ces systèmes offrent un surcroît de
sécurité en conduite normale, mais ils ne
doivent pas inciter le conducteur à prendre
des risques supplémentaires ou à rouler à
des vitesses trop élevées.
C'est lorsque les conditions d'adhérence
diminuent (pluie, neige, verglas) que les
risques de perte d'adhérence augmentent. Il
est donc indispensable, pour votre sécurité,
de conserver ces systèmes activés en
toutes conditions, et particulièrement lorsque
celles-ci sont difficiles.
Le fonctionnement de ces systèmes
est assuré sous réserve du respect des
préconisations du constructeur, concernant
tant les roues (pneumatiques et jantes), les
composants de freinage, les composants
électroniques que les procédures de montage
et d'intervention du réseau PEUGEOT.
Afin de bénéficier de l'efficacité de ces
systèmes en conditions hivernales, il est
recommandé d'utiliser des pneumatiques
neige. Il est alors impératif d'équiper les 4
roues avec des pneumatiques homologués
pour le véhicule.
