2020 PEUGEOT 5008 Instrukcja obsługi (in Polish)

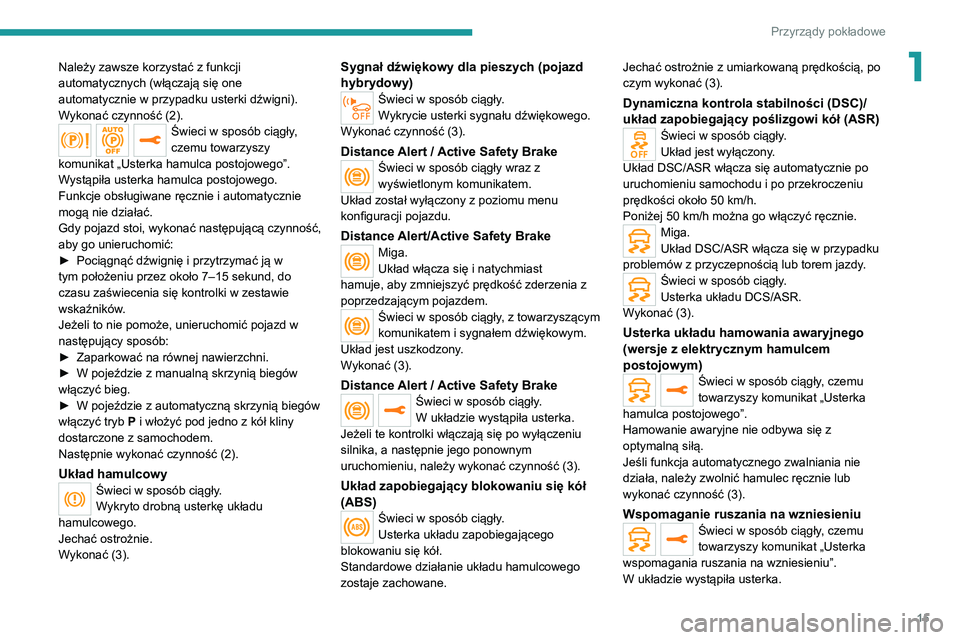

15
Przyrządy pokładowe
1Należy zawsze korzystać z funkcji
automatycznych (włączają się one
automatycznie w przypadku usterki dźwigni).
Wykonać czynność (2).
Świeci w sposób ciągły,
czemu towarzyszy
komunikat „Usterka hamulca postojowego”.
Wystąpiła usterka hamulca postojowego.
Funkcje obsługiwane ręcznie i automatycznie
mogą nie działać.
Gdy pojazd stoi, wykonać następującą czynność,
aby go unieruchomić:
►

Pociągnąć dźwignię i przytrzymać ją w
tym położeniu przez około 7–15

sekund, do
czasu zaświecenia się kontrolki w zestawie
wskaźników.
Jeżeli to nie pomoże, unieruchomić pojazd w
następujący sposób:
►

Zaparkować na równej nawierzchni.
►


W pojeździe z manualną skrzynią biegów
włączyć bieg.
►


W pojeździe z automatyczną skrzynią biegów
włączyć tryb

P i włożyć pod jedno z kół kliny
dostarczone z samochodem.
Następnie wykonać czynność (2).
Układ hamulcowyŚwieci w sposób ciągły.
Wykryto drobną usterkę układu
hamulcowego.
Jechać ostrożnie.
Wykonać (3).
Sygnał dźwiękowy dla pieszych (pojazd
hybrydowy)
Świeci w sposób ciągły.
Wykrycie usterki sygnału dźwiękowego.
Wykonać czynność (3).
Distance Alert / Active Safety BrakeŚwieci w sposób ciągły wraz z
wyświetlonym komunikatem.
Układ został wyłączony z poziomu menu
konfiguracji pojazdu.
Distance Alert/Active Safety BrakeMiga.
Układ włącza się i natychmiast
hamuje, aby zmniejszyć prędkość zderzenia z
poprzedzającym pojazdem.
Świeci w sposób ciągły, z towarzyszącym
komunikatem i sygnałem dźwiękowym.
Układ jest uszkodzony.
Wykonać (3).
Distance Alert / Active Safety BrakeŚwieci w sposób ciągły.
W układzie wystąpiła usterka.
Jeżeli te kontrolki włączają się po wyłączeniu
silnika, a następnie jego ponownym
uruchomieniu, należy wykonać czynność (3).
Układ zapobiegający blokowaniu się kół
(ABS)
Świeci w sposób ciągły.
Usterka układu zapobiegającego
blokowaniu się kół.
Standardowe działanie układu hamulcowego
zostaje zachowane. Jechać ostrożnie z umiarkowaną prędkością, po
czym wykonać (3).
Dynamiczna kontrola stabilności (DSC)/
układ zapobiegający poślizgowi kół (ASR)
Świeci w sposób ciągły.
Układ jest wyłączony.
Układ DSC/ASR włącza się automatycznie po
uruchomieniu samochodu i po przekroczeniu
prędkości około 50
km/h.
Poniżej 50
km/h można go włączyć ręcznie.
Miga.
Układ DSC/ASR włącza się w przypadku
problemów z przyczepnością lub torem jazdy.
Świeci w sposób ciągły.
Usterka układu DCS/ASR.
Wykonać (3).
Usterka układu hamowania awaryjnego
(wersje z elektrycznym hamulcem
postojowym)
Świeci w sposób ciągły, czemu
towarzyszy komunikat „Usterka
hamulca postojowego”.
Hamowanie awaryjne nie odbywa się z
optymalną siłą.
Jeśli funkcja automatycznego zwalniania nie
działa, należy zwolnić hamulec ręcznie lub
wykonać czynność (3).
Wspomaganie ruszania na wzniesieniuŚwieci w sposób ciągły, czemu
towarzyszy komunikat „Usterka
wspomagania ruszania na wzniesieniu”.
W układzie wystąpiła usterka.

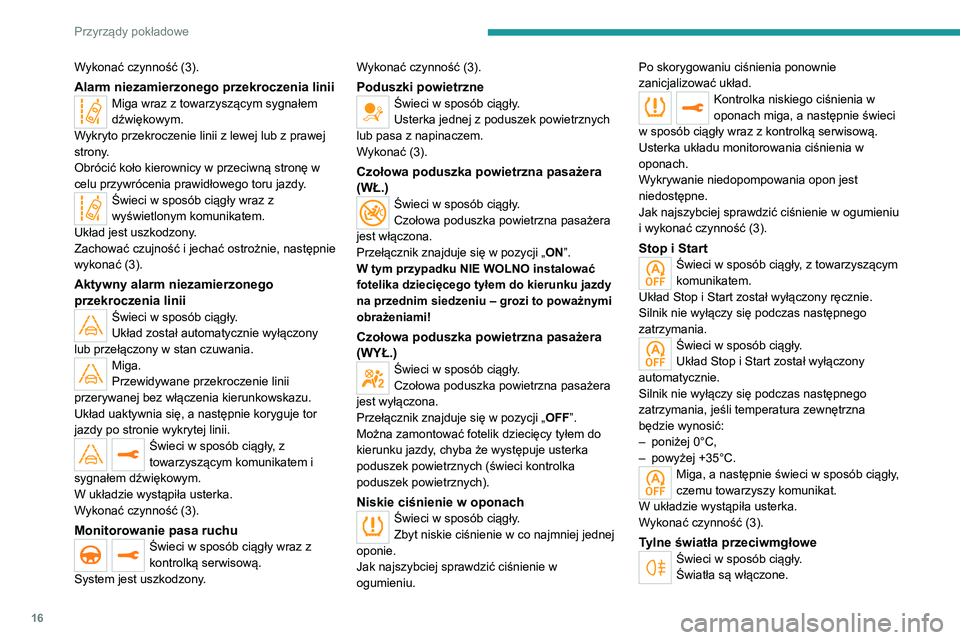

16
Przyrządy pokładowe
Wykonać czynność (3).
Alarm niezamierzonego przekroczenia liniiMiga wraz z towarzyszącym sygnałem
dźwiękowym.
Wykryto przekroczenie linii z lewej lub z prawej
strony.
Obrócić koło kierownicy w przeciwną stronę w
celu przywrócenia prawidłowego toru jazdy.
Świeci w sposób ciągły wraz z
wyświetlonym komunikatem.
Układ jest uszkodzony.
Zachować czujność i jechać ostrożnie, następnie
wykonać (3).
Aktywny alarm niezamierzonego
przekroczenia linii
Świeci w sposób ciągły.
Układ został automatycznie wyłączony
lub przełączony w stan czuwania.
Miga.
Przewidywane przekroczenie linii
przerywanej bez włączenia kierunkowskazu.
Układ uaktywnia się, a następnie koryguje tor
jazdy po stronie wykrytej linii.
Świeci w sposób ciągły, z
towarzyszącym komunikatem i
sygnałem dźwiękowym.
W układzie wystąpiła usterka.
Wykonać czynność (3).
Monitorowanie pasa ruchuŚwieci w sposób ciągły wraz z
kontrolką serwisową.
System jest uszkodzony. Wykonać czynność (3).
Poduszki powietrzneŚwieci w sposób ciągły.
Usterka jednej z poduszek powietrznych
lub pasa z napinaczem.
Wykonać (3).
Czołowa poduszka powietrzna pasażera
(WŁ.)
Świeci w sposób ciągły.
Czołowa poduszka powietrzna pasażera
jest włączona.
Przełącznik znajduje się w pozycji „ ON”.
W tym przypadku NIE WOLNO instalować
fotelika dziecięcego tyłem do kierunku jazdy
na przednim siedzeniu – grozi to poważnymi
obrażeniami!
Czołowa poduszka powietrzna pasażera
(WYŁ.)
Świeci w sposób ciągły.
Czołowa poduszka powietrzna pasażera
jest wyłączona.
Przełącznik znajduje się w pozycji „ OFF”.
Można zamontować fotelik dziecięcy tyłem do
kierunku jazdy, chyba że występuje usterka
poduszek powietrznych (świeci kontrolka
poduszek powietrznych).
Niskie ciśnienie w oponachŚwieci w sposób ciągły.
Zbyt niskie ciśnienie w co najmniej jednej
oponie.
Jak najszybciej sprawdzić ciśnienie w
ogumieniu. Po skorygowaniu ciśnienia ponownie
zanicjalizować układ.
Kontrolka niskiego ciśnienia w
oponach miga, a następnie świeci
w sposób ciągły wraz z kontrolką serwisową.
Usterka układu monitorowania ciśnienia w
oponach.
Wykrywanie niedopompowania opon jest
niedostępne.
Jak najszybciej sprawdzić ciśnienie w ogumieniu
i wykonać czynność (3).
Stop i StartŚwieci w sposób ciągły, z towarzyszącym
komunikatem.
Układ Stop i Start został wyłączony ręcznie.
Silnik nie wyłączy się podczas następnego
zatrzymania.
Świeci w sposób ciągły.
Układ Stop i Start został wyłączony
automatycznie.
Silnik nie wyłączy się podczas następnego
zatrzymania, jeśli temperatura zewnętrzna
będzie wynosić:
–

poniżej 0°C,
–


powyżej +35°C.
Miga, a następnie świeci w sposób ciągły,
czemu towarzyszy komunikat.
W układzie wystąpiła usterka.
Wykonać czynność (3).
Tylne światła przeciwmgłoweŚwieci w sposób ciągły.
Światła są włączone.

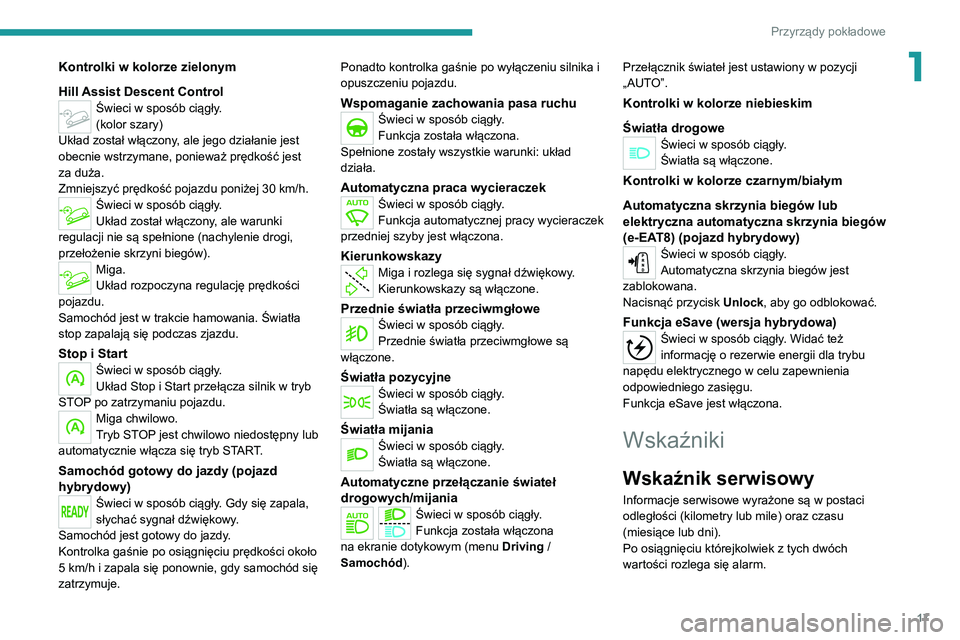

17
Przyrządy pokładowe
1Kontrolki w kolorze zielonym
Hill Assist Descent Control
Świeci w sposób ciągły.
(kolor szary)
Układ został włączony, ale jego działanie jest
obecnie wstrzymane, ponieważ prędkość jest
za duża.
Zmniejszyć prędkość pojazdu poniżej 30
km/h.
Świeci w sposób ciągły.
Układ został włączony, ale warunki
regulacji nie są spełnione (nachylenie drogi,
przełożenie skrzyni biegów).
Miga.
Układ rozpoczyna regulację prędkości
pojazdu.
Samochód jest w trakcie hamowania. Światła
stop zapalają się podczas zjazdu.
Stop i StartŚwieci w sposób ciągły.
Układ Stop i Start przełącza silnik w tryb
STOP po zatrzymaniu pojazdu.
Miga chwilowo.
Tryb STOP jest chwilowo niedostępny lub
automatycznie włącza się tryb START.
Samochód gotowy do jazdy (pojazd
hybrydowy)
Świeci w sposób ciągły. Gdy się zapala,
słychać sygnał dźwiękowy.
Samochód jest gotowy do jazdy.
Kontrolka gaśnie po osiągnięciu prędkości około
5

km/h i zapala się ponownie, gdy samochód się
zatrzymuje. Ponadto kontrolka gaśnie po wyłączeniu silnika i
opuszczeniu pojazdu.
Wspomaganie zachowania pasa ruchuŚwieci w sposób ciągły.
Funkcja została włączona.
Spełnione zostały wszystkie warunki: układ
działa.
Automatyczna praca wycieraczekŚwieci w sposób ciągły.
Funkcja automatycznej pracy wycieraczek
przedniej szyby jest włączona.
KierunkowskazyMiga i rozlega się sygnał dźwiękowy.
Kierunkowskazy są włączone.
Przednie światła przeciwmgłoweŚwieci w sposób ciągły.
Przednie światła przeciwmgłowe są
włączone.
Światła pozycyjneŚwieci w sposób ciągły.
Światła są włączone.
Światła mijaniaŚwieci w sposób ciągły.
Światła są włączone.
Automatyczne przełączanie świateł
drogowych/mijania
Świeci w sposób ciągły.
Funkcja została włączona
na ekranie dotykowym (menu Driving
/
Samochód). Przełącznik świateł jest ustawiony w pozycji
„AUTO”.
Kontrolki w kolorze niebieskim
Światła drogowe
Świeci w sposób ciągły.
Światła są włączone.
Kontrolki w kolorze czarnym/białym
Automatyczna skrzynia biegów lub
elektryczna automatyczna skrzynia biegów
(e-EAT8) (pojazd hybrydowy)
Świeci w sposób ciągły.
Automatyczna skrzynia biegów jest
zablokowana.
Nacisnąć przycisk Unlock, aby go odblokować.
Funkcja eSave (wersja hybrydowa)Świeci w sposób ciągły. Widać też
informację o rezerwie energii dla trybu
napędu elektrycznego w celu zapewnienia
odpowiedniego zasięgu.
Funkcja eSave jest włączona.
Wskaźniki
Wskaźnik serwisowy
Informacje serwisowe wyrażone są w postaci
odległości (kilometry lub mile) oraz czasu
(miesiące lub dni).
Po osiągnięciu którejkolwiek z tych dwóch
wartości rozlega się alarm.

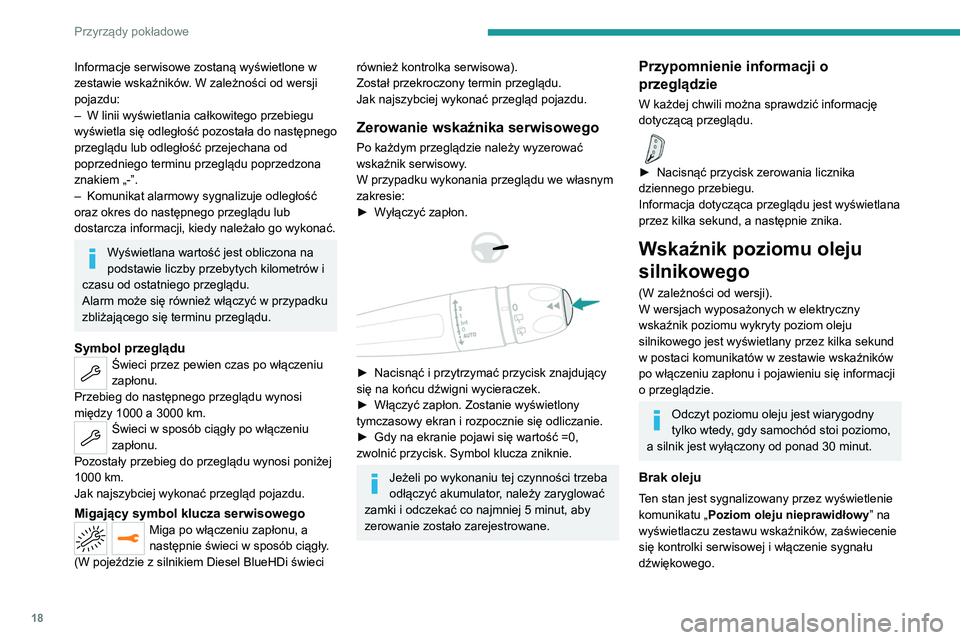

18
Przyrządy pokładowe
Informacje serwisowe zostaną wyświetlone w
zestawie wskaźników. W zależności od wersji
pojazdu:
–
W linii wyświetlania całkowitego przebiegu
wyświetla

się odległość pozostała do następnego
przeglądu lub odległość przejechana od
poprzedniego terminu przeglądu poprzedzona
znakiem „-”.
–

Komunikat alarmowy sygnalizuje odległość
oraz okres do następnego przeglądu lub
dostarcza informacji, kiedy należało go wykonać.
Wyświetlana wartość jest obliczona na
podstawie liczby przebytych kilometrów i
czasu od ostatniego przeglądu.
Alarm może się również włączyć w przypadku
zbliżającego się terminu przeglądu.
Symbol przegląduŚwieci przez pewien czas po włączeniu
zapłonu.
Przebieg do następnego przeglądu wynosi
między 1000 a 3000 km.
Świeci w sposób ciągły po włączeniu
zapłonu.
Pozostały przebieg do przeglądu wynosi poniżej
1000 km.
Jak najszybciej wykonać przegląd pojazdu.
Migający symbol klucza serwisowegoMiga po włączeniu zapłonu, a
następnie świeci w sposób ciągły.
(W pojeździe z silnikiem Diesel BlueHDi świeci
również kontrolka serwisowa).
Został przekroczony termin przeglądu.
Jak najszybciej wykonać przegląd pojazdu.
Zerowanie wskaźnika serwisowego
Po każdym przeglądzie należy wyzerować
wskaźnik serwisowy.
W przypadku wykonania przeglądu we własnym
zakresie:
►

W
yłączyć zapłon.




► Nacisnąć i przytrzymać przycisk znajdujący
się na końcu dźwigni wycieraczek.
►

Włączyć zapłon. Zostanie wyświetlony
tymczasowy ekran i rozpocznie się odliczanie.
►


Gdy na ekranie pojawi się wartość =0,
zwolnić przycisk. Symbol klucza zniknie.
Jeżeli po wykonaniu tej czynności trzeba
odłączyć akumulator, należy zaryglować
zamki i odczekać co najmniej 5
minut, aby
zerowanie zostało zarejestrowane.
Przypomnienie informacji o
przeglądzie
W każdej chwili można sprawdzić informację
dotyczącą przeglądu.

► Nacisnąć przycisk zerowania licznika
dziennego przebiegu.
Informacja dotycząca przeglądu jest wyświetlana
przez kilka sekund, a następnie znika.
Wskaźnik poziomu oleju
silnikowego
(W zależności od wersji).
W wersjach wyposażonych w elektryczny
wskaźnik poziomu wykryty poziom oleju
silnikowego jest wyświetlany przez kilka sekund
w postaci komunikatów w zestawie wskaźników
po włączeniu zapłonu i pojawieniu się informacji
o przeglądzie.
Odczyt poziomu oleju jest wiarygodny
tylko wtedy, gdy samochód stoi poziomo,
a silnik jest wyłączony od ponad 30
minut.
Brak oleju
Ten stan jest sygnalizowany przez wyświetlenie
komunikatu „Poziom oleju nieprawidłowy ” na
wyświetlaczu zestawu wskaźników, zaświecenie
się kontrolki serwisowej i włączenie sygnału
dźwiękowego.

19
Przyrządy pokładowe

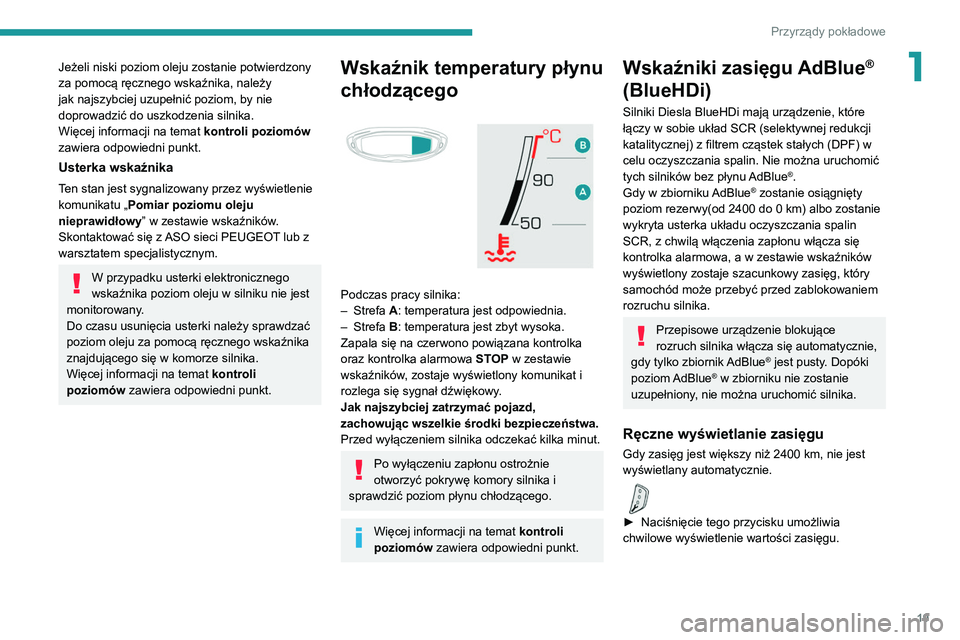

1Jeżeli niski poziom oleju zostanie potwierdzony
za pomocą ręcznego wskaźnika, należy
jak najszybciej uzupełnić poziom, by nie
doprowadzić do uszkodzenia silnika.
Więcej informacji na temat kontroli poziomów
zawiera odpowiedni punkt.
Usterka wskaźnika
Ten stan jest sygnalizowany przez wyświetlenie
komunikatu „ Pomiar poziomu oleju
nieprawidłowy ” w zestawie wskaźników.
Skontaktować się z ASO sieci PEUGEOT lub z
warsztatem specjalistycznym.
W przypadku usterki elektronicznego
wskaźnika poziom oleju w silniku nie jest
monitorowany.
Do czasu usunięcia usterki należy sprawdzać
poziom oleju za pomocą ręcznego wskaźnika
znajdującego się w komorze silnika.
Więcej informacji na temat kontroli
poziomów zawiera odpowiedni punkt.
Wskaźnik temperatury płynu
chłodzącego


Podczas pracy silnika:
–
Strefa A: temperatura jest odpowiednia.
–

Strefa
B: temperatura jest zbyt wysoka.
Zapala się na czerwono powiązana kontrolka
oraz kontrolka alarmowa STOP w zestawie
wskaźników, zostaje wyświetlony komunikat i
rozlega się sygnał dźwiękowy.
Jak najszybciej zatrzymać pojazd,
zachowując wszelkie środki bezpieczeństwa.
Przed wyłączeniem silnika odczekać kilka minut.
Po wyłączeniu zapłonu ostrożnie
otworzyć pokrywę komory silnika i
sprawdzić poziom płynu chłodzącego.
Więcej informacji na temat kontroli
poziomów zawiera odpowiedni punkt.
Wskaźniki zasięgu AdBlue®
(BlueHDi)
Silniki Diesla BlueHDi mają urządzenie, które
łączy w sobie układ SCR (selektywnej redukcji
katalitycznej) z filtrem cząstek stałych (DPF) w
celu oczyszczania spalin. Nie można uruchomić
tych silników bez płynu AdBlue
®.
Gdy w zbiorniku AdBlue® zostanie osiągnięty
poziom rezerwy(od 2400 do 0 km) albo zostanie
wykryta usterka układu oczyszczania spalin
SCR, z chwilą włączenia zapłonu włącza się
kontrolka alarmowa, a w zestawie wskaźników
wyświetlony zostaje szacunkowy zasięg, który
samochód może przebyć przed zablokowaniem
rozruchu silnika.
Przepisowe urządzenie blokujące
rozruch silnika włącza się automatycznie,
gdy tylko zbiornik AdBlue
® jest pusty. Dopóki
poziom AdBlue® w zbiorniku nie zostanie
uzupełniony, nie można uruchomić silnika.
Ręczne wyświetlanie zasięgu
Gdy zasięg jest większy niż 2400 km, nie jest
wyświetlany automatycznie.

► Naciśnięcie tego przycisku umożliwia
chwilowe wyświetlenie wartości zasięgu.

20
Przyrządy pokładowe

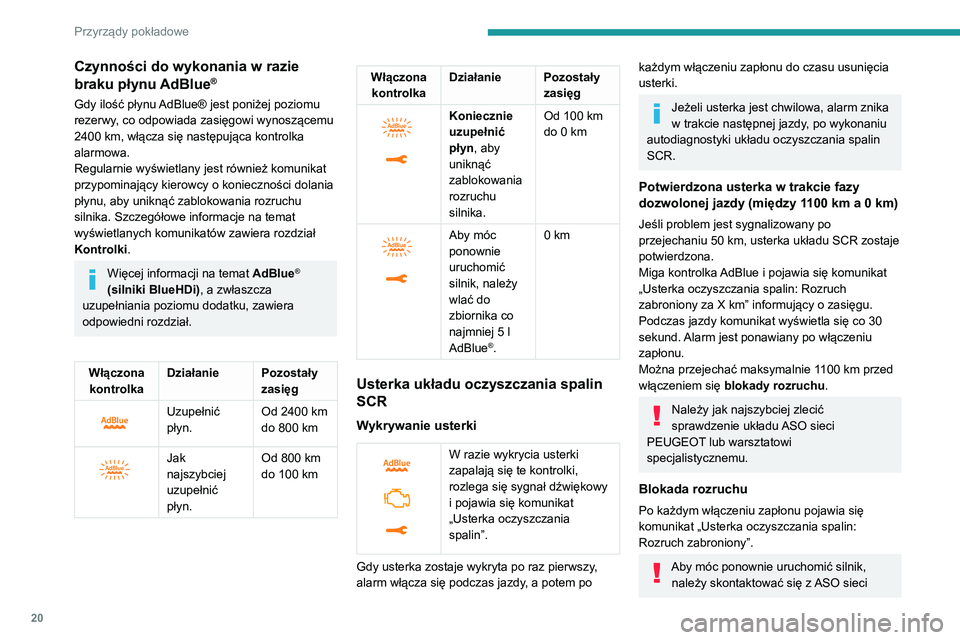

Czynności do wykonania w razie
braku płynu AdBlue®
Gdy ilość płynu AdBlue® jest poniżej poziomu
rezerwy, co odpowiada zasięgowi wynoszącemu
2400 km, włącza się następująca kontrolka
alarmowa.
Regularnie wyświetlany jest również komunikat
przypominający kierowcy o konieczności dolania
płynu, aby uniknąć zablokowania rozruchu
silnika. Szczegółowe informacje na temat
wyświetlanych komunikatów zawiera rozdział
Kontrolki.
Więcej informacji na temat AdBlue®
(silniki BlueHDi) , a zwłaszcza
uzupełniania poziomu dodatku, zawiera
odpowiedni rozdział.
Włączona kontrolka Działanie Pozostały
zasięg


Uzupełnić
płyn.Od 2400 km
do 800 km


Jak
najszybciej
uzupełnić
płyn.Od 800 km
do 100 km
Włączona
kontrolka Działanie Pozostały
zasięg


Koniecznie
uzupełnić
płyn, aby
uniknąć
zablokowania
rozruchu
silnika.Od 100 km
do 0 km


Aby móc
ponownie
uruchomić
silnik, należy
wlać do
zbiornika co
najmniej 5 l
AdBlue
®.0 km
Usterka układu oczyszczania spalin
SCR
Wykrywanie usterki


W razie wykrycia usterki
zapalają się te kontrolki,
rozlega się sygnał dźwiękowy
i pojawia się komunikat
„Usterka oczyszczania
spalin”.
Gdy usterka zostaje wykryta po raz pierwszy,
alarm włącza się podczas jazdy, a potem po
każdym włączeniu zapłonu do czasu usunięcia
usterki.
Jeżeli usterka jest chwilowa, alarm znika
w trakcie następnej jazdy, po wykonaniu
autodiagnostyki układu oczyszczania spalin
SCR.
Potwierdzona usterka w trakcie fazy
dozwolonej jazdy (między 1100 km a 0 km)
Jeśli problem jest sygnalizowany po
przejechaniu 50 km, usterka układu SCR zostaje
potwierdzona.
Miga kontrolka AdBlue i pojawia się komunikat
„Usterka oczyszczania spalin: Rozruch
zabroniony za X km” informujący o zasięgu.
Podczas jazdy komunikat wyświetla się co 30
sekund. Alarm jest ponawiany po włączeniu
zapłonu.
Można przejechać maksymalnie 1100
km przed
włączeniem się blokady rozruchu .
Należy jak najszybciej zlecić
sprawdzenie układu ASO sieci
PEUGEOT lub warsztatowi
specjalistycznemu.
Blokada rozruchu
Po każdym włączeniu zapłonu pojawia się
komunikat „Usterka oczyszczania spalin:
Rozruch zabroniony”.
Aby móc ponownie uruchomić silnik, należy skontaktować się z ASO sieci

21
Przyrządy pokładowe

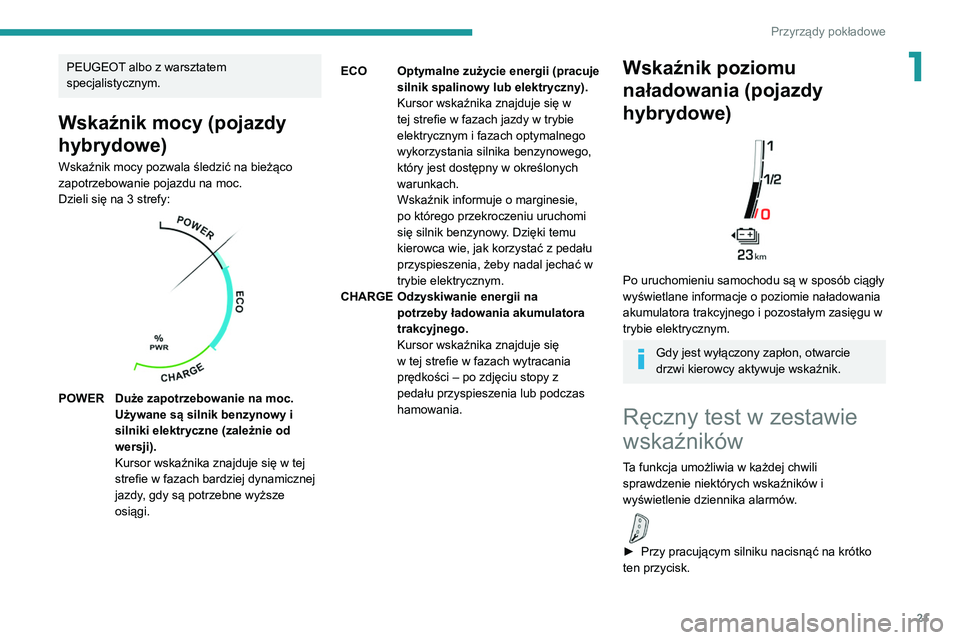

1PEUGEOT albo z warsztatem
specjalistycznym.
Wskaźnik mocy (pojazdy
hybrydowe)
Wskaźnik mocy pozwala śledzić na bieżąco
zapotrzebowanie pojazdu na moc.
Dzieli się na 3 strefy:


POWERDuże zapotrzebowanie na moc.
Używane są silnik benzynowy i
silniki elektryczne (zależnie od
wersji).
Kursor wskaźnika znajduje się w tej
strefie w fazach bardziej dynamicznej
jazdy, gdy są potrzebne wyższe
osiągi. ECO
Optymalne zużycie energii (pracuje
silnik spalinowy lub elektryczny).
Kursor wskaźnika znajduje się w
tej strefie w fazach jazdy w trybie
elektrycznym i fazach optymalnego
wykorzystania silnika benzynowego,
który jest dostępny w określonych
warunkach.
Wskaźnik informuje o marginesie,
po którego przekroczeniu uruchomi
się silnik benzynowy. Dzięki temu
kierowca wie, jak korzystać z pedału
przyspieszenia, żeby nadal jechać w
trybie elektrycznym.
CHARGE Odzyskiwanie energii na potrzeby ładowania akumulatora
trakcyjnego.
Kursor wskaźnika znajduje się
w tej strefie w fazach wytracania
prędkości – po zdjęciu stopy z
pedału przyspieszenia lub podczas
hamowania.
Wskaźnik poziomu
naładowania (pojazdy
hybrydowe)


Po uruchomieniu samochodu są w sposób ciągły
wyświetlane informacje o poziomie naładowania
akumulatora trakcyjnego i pozostałym zasięgu w
trybie elektrycznym.
Gdy jest wyłączony zapłon, otwarcie
drzwi kierowcy aktywuje wskaźnik.
Ręczny test w zestawie
wskaźników
Ta funkcja umożliwia w każdej chwili
sprawdzenie niektórych wskaźników i
wyświetlenie dziennika alarmów.

► Przy pracującym silniku nacisnąć na krótko
ten przycisk.

22
Przyrządy pokładowe

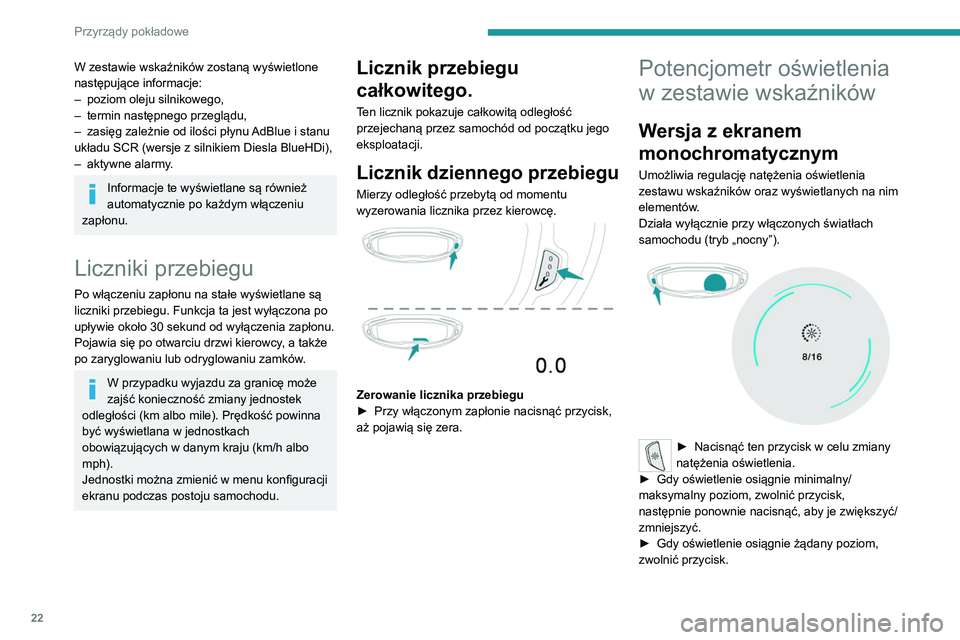

W zestawie wskaźników zostaną wyświetlone
następujące informacje:
–
poziom oleju silnikowego,
–


termin następnego przeglądu,
–


zasięg zależnie od ilości płynu
AdBlue i stanu
układu SCR (wersje z silnikiem Diesla BlueHDi),
–

aktywne alarmy
.
Informacje te wyświetlane są również
automatycznie po każdym włączeniu
zapłonu.
Liczniki przebiegu
Po włączeniu zapłonu na stałe wyświetlane są
liczniki przebiegu. Funkcja ta jest wyłączona po
upływie około 30 sekund od wyłączenia zapłonu.
Pojawia się po otwarciu drzwi kierowcy, a także
po zaryglowaniu lub odryglowaniu zamków.
W przypadku wyjazdu za granicę może
zajść konieczność zmiany jednostek
odległości (km albo mile). Prędkość powinna
być wyświetlana w jednostkach
obowiązujących w danym kraju (km/h albo
mph).
Jednostki można zmienić w menu konfiguracji
ekranu podczas postoju samochodu.
Licznik przebiegu
całkowitego.
Ten licznik pokazuje całkowitą odległość
przejechaną przez samochód od początku jego
eksploatacji.
Licznik dziennego przebiegu
Mierzy odległość przebytą od momentu
wyzerowania licznika przez kierowcę.


Zerowanie licznika przebiegu
► Przy włączonym zapłonie nacisnąć przycisk,
aż pojawią się zera.
Potencjometr oświetlenia
w zestawie wskaźników
Wersja z ekranem
monochromatycznym
Umożliwia regulację natężenia oświetlenia
zestawu wskaźników oraz wyświetlanych na nim
elementów.
Działa wyłącznie przy włączonych światłach
samochodu (tryb „nocny”).


► Nacisnąć ten przycisk w celu zmiany
natężenia oświetlenia.
►

Gdy oświetlenie osiągnie minimalny/
maksymalny poziom, zwolnić przycisk,
następnie ponownie nacisnąć, aby je zwiększyć/
zmniejszyć.
►


Gdy oświetlenie osiągnie żądany poziom,
zwolnić przycisk.
