167
Jazda
6– pojazd nie ciągnie przyczepy, przyczepy
kempingowej itd.
Ograniczenia działania



W następujących warunkach alarm nie jest
wyzwalany:
–
w obecności nieruchomych obiektów
(zaparkowanych pojazdów

, barier
zabezpieczających, latarni, znaków drogowych
itp.);
–

gdy z naprzeciwka nadjeżdżają pojazdy;
–


w trakcie jazdy po krętej drodze lub podczas
pokonywania ostrych zakrętów;
–


w przypadku wyprzedzania długiego pojazdu
(np. ciężarówki lub autobusu) lub wyprzedzania
przez taki pojazd, gdy pojazd ten jest wykrywany
przez tylny czujnik w strefie martwego pola,
a jednocześnie znajduje się w polu widzenia
kierowcy;
–


podczas szybkiego manewru wyprzedzania.
–


w przypadku bardzo dużego natężenia ruchu
(pojazdy wykryte z przodu i z tyłu są uznawane
za ciężarówkę lub za nieruchomy obiekt);
– gdy jest włączona funkcja Park Assist.
Usterka
W przypadku usterki ta kontrolka
miga przez chwilę w zestawie
wskaźników, czemu towarzyszy zaświecenie się
kontrolki serwisowej oraz wyświetlenie
komunikatu.
Skontaktować się z ASO sieci PEUGEOT
lub warsztatem specjalistycznym w celu
sprawdzenia układu.
Działanie układu może być przejściowo
zakłócane w pewnych warunkach
atmosferycznych (deszcz, grad itp.).
W szczególności przy jeździe po mokrej
drodze lub przejeżdżaniu ze strefy suchej
w mokrą układ może generować fałszywe
ostrzeżenia (np. obecność chmury
kropelek wody w martwym polu może być
interpretowana jako pojazd).
Przy złej pogodzie, a także zimą, należy
sprawdzać, czy czujniki nie są pokryte
błotem, szronem ani śniegiem.
Należy uważać, aby nie zasłonić stref
ostrzegania w zewnętrznych lusterkach
wstecznych oraz stref wykrywania na
przednim i tylnym zderzaku naklejkami
samoprzylepnymi ani innymi przedmiotami.
Mogłyby one zakłócić działanie układu.

168
Jazda

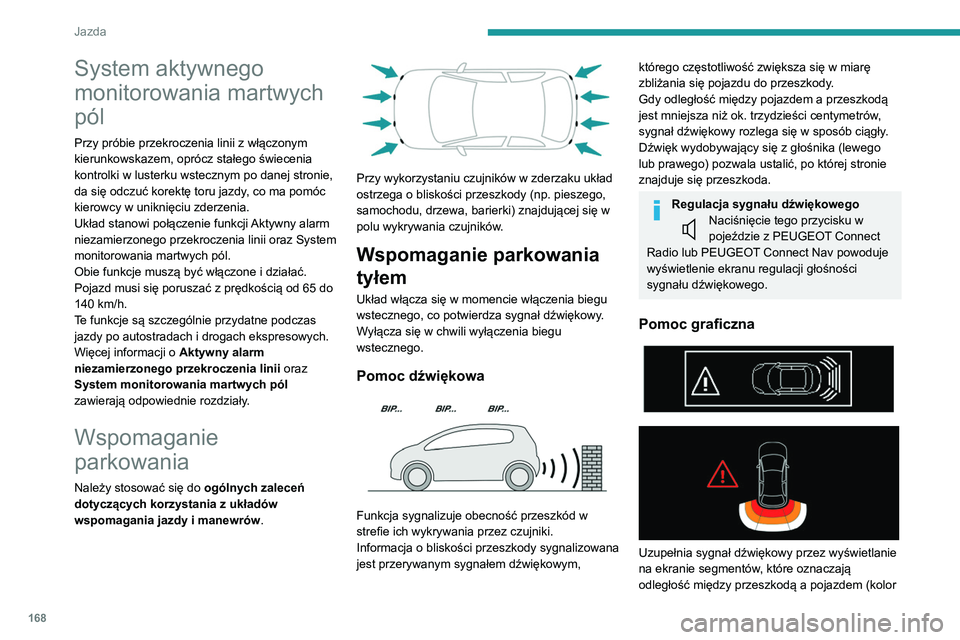

System aktywnego
monitorowania martwych
pól
Przy próbie przekroczenia linii z włączonym
kierunkowskazem, oprócz stałego świecenia
kontrolki w lusterku wstecznym po danej stronie,
da się odczuć korektę toru jazdy, co ma pomóc
kierowcy w uniknięciu zderzenia.
Układ stanowi połączenie funkcji Aktywny alarm
niezamierzonego przekroczenia linii oraz System
monitorowania martwych pól.
Obie funkcje muszą być włączone i działać.
Pojazd musi się poruszać z prędkością od 65 do
140 km/h.
Te funkcje są szczególnie przydatne podczas
jazdy po autostradach i drogach ekspresowych.
Więcej informacji o Aktywny alarm
niezamierzonego przekroczenia linii oraz
System monitorowania martwych pól
zawierają odpowiednie rozdziały.
Wspomaganie
parkowania
Należy stosować się do ogólnych zaleceń
dotyczących korzystania z układów
wspomagania jazdy i manewrów .


Przy wykorzystaniu czujników w zderzaku układ
ostrzega o bliskości przeszkody (np. pieszego,
samochodu, drzewa, barierki) znajdującej się w
polu wykrywania czujników.
Wspomaganie parkowania
tyłem
Układ włącza się w momencie włączenia biegu
wstecznego, co potwierdza sygnał dźwiękowy.
Wyłącza się w chwili wyłączenia biegu
wstecznego.
Pomoc dźwiękowa

Funkcja sygnalizuje obecność przeszkód w
strefie ich wykrywania przez czujniki.
Informacja o bliskości przeszkody sygnalizowana
jest przerywanym sygnałem dźwiękowym,
którego częstotliwość zwiększa się w miarę
zbliżania się pojazdu do przeszkody.
Gdy odległość między pojazdem a przeszkodą
jest mniejsza niż ok. trzydzieści centymetrów,
sygnał dźwiękowy rozlega się w sposób ciągły.
Dźwięk wydobywający się z głośnika (lewego
lub prawego) pozwala ustalić, po której stronie
znajduje się przeszkoda.
Regulacja sygnału dźwiękowegoNaciśnięcie tego przycisku w
pojeździe z PEUGEOT Connect
Radio lub PEUGEOT Connect Nav powoduje
wyświetlenie ekranu regulacji głośności
sygnału dźwiękowego.
Pomoc graficzna



Uzupełnia sygnał dźwiękowy przez wyświetlanie
na ekranie segmentów, które oznaczają
odległość między przeszkodą a pojazdem (kolor
biały: odległe przeszkody, kolor pomarańczowy:
bliskie przeszkody, kolor czerwony: bardzo
bliskie przeszkody).
Gdy przeszkoda jest blisko, na ekranie zostaje
wyświetlony symbol „Niebezpieczeństwo”.
Wspomaganie parkowania
przodem
Samochód jest wyposażony nie tylko w funkcję
wspomagania parkowania tyłem, ale także w
funkcję wspomagania parkowania przodem,
która włącza się, gdy zostanie wykryta
przeszkoda z przodu, a prędkość jazdy nie
przekracza 10 km/h.
Wspomaganie parkowania przodem zostaje
przerwane, gdy samochód stoi przez ponad
trzy sekundy z włączonym biegiem do jazdy
do przodu, gdy nie jest już wykrywana żadna
przeszkoda lub gdy prędkość jazdy przekroczy
10 km/h.
Dźwięk wydobywający się z głośnika
(przedniego lub tylnego) pozwala ustalić,
czy przeszkoda znajduje się przed, czy za
samochodem.
Wyłączanie/włączanie
Ustawienia wybiera się z poziomu
menu konfiguracji pojazdu.
Stan układu zostaje zapamiętany przy
wyłączaniu zapłonu.

169
Jazda

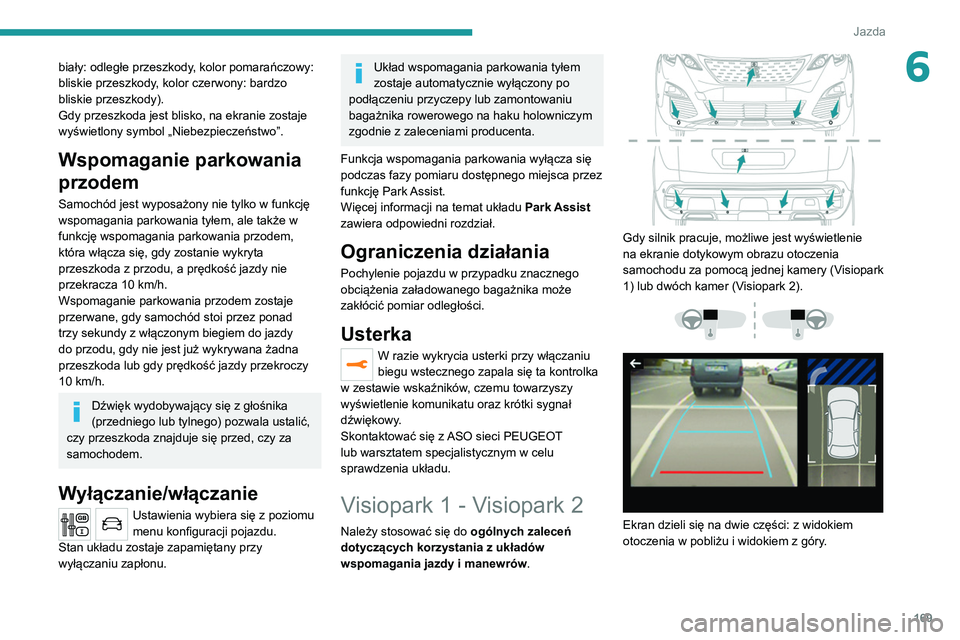

6biały: odległe przeszkody, kolor pomarańczowy:
bliskie przeszkody, kolor czerwony: bardzo
bliskie przeszkody).
Gdy przeszkoda jest blisko, na ekranie zostaje
wyświetlony symbol „Niebezpieczeństwo”.
Wspomaganie parkowania
przodem
Samochód jest wyposażony nie tylko w funkcję
wspomagania parkowania tyłem, ale także w
funkcję wspomagania parkowania przodem,
która włącza się, gdy zostanie wykryta
przeszkoda z przodu, a prędkość jazdy nie
przekracza 10 km/h.
Wspomaganie parkowania przodem zostaje
przerwane, gdy samochód stoi przez ponad
trzy sekundy z włączonym biegiem do jazdy
do przodu, gdy nie jest już wykrywana żadna
przeszkoda lub gdy prędkość jazdy przekroczy
10
km/h.
Dźwięk wydobywający się z głośnika
(przedniego lub tylnego) pozwala ustalić,
czy przeszkoda znajduje się przed, czy za
samochodem.
Wyłączanie/włączanie
Ustawienia wybiera się z poziomu
menu konfiguracji pojazdu.
Stan układu zostaje zapamiętany przy
wyłączaniu zapłonu.
Układ wspomagania parkowania tyłem
zostaje automatycznie wyłączony po
podłączeniu przyczepy lub zamontowaniu
bagażnika rowerowego na haku holowniczym
zgodnie z zaleceniami producenta.
Funkcja wspomagania parkowania wyłącza się
podczas fazy pomiaru dostępnego miejsca przez
funkcję Park Assist.
Więcej informacji na temat układu Park Assist
zawiera odpowiedni rozdział.
Ograniczenia działania
Pochylenie pojazdu w przypadku znacznego
obciążenia załadowanego bagażnika może
zakłócić pomiar odległości.
Usterka
W razie wykrycia usterki przy włączaniu
biegu wstecznego zapala się ta kontrolka
w zestawie wskaźników, czemu towarzyszy
wyświetlenie komunikatu oraz krótki sygnał
dźwiękowy.
Skontaktować się z ASO sieci PEUGEOT
lub warsztatem specjalistycznym w celu
sprawdzenia układu.
Visiopark 1 - Visiopark 2
Należy stosować się do ogólnych zaleceń
dotyczących korzystania z układów
wspomagania jazdy i manewrów .


Gdy silnik pracuje, możliwe jest wyświetlenie
na ekranie dotykowym obrazu otoczenia
samochodu za pomocą jednej kamery (Visiopark
1) lub dwóch kamer (Visiopark 2).




Ekran dzieli się na dwie części: z widokiem
otoczenia w pobliżu i widokiem z góry.

170
Jazda

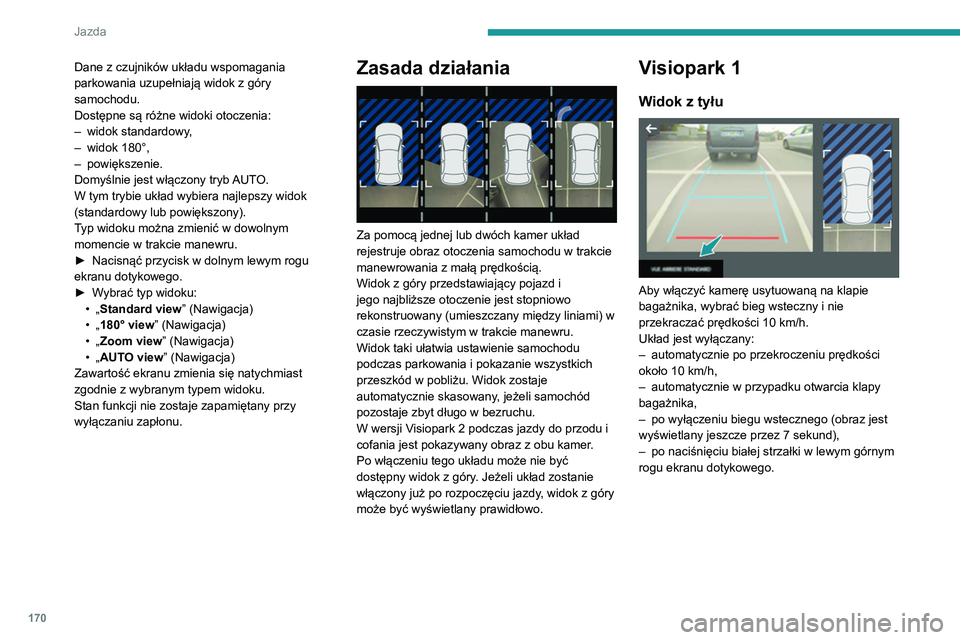

Dane z czujników układu wspomagania
parkowania uzupełniają widok z góry
samochodu.
Dostępne są różne widoki otoczenia:
–
widok standardowy
,
–

widok 180°,
–


powiększenie.
Domyślnie jest włączony tryb

AUTO.
W tym trybie układ wybiera najlepszy widok
(standardowy lub powiększony).
Typ widoku można zmienić w dowolnym
momencie w trakcie manewru.
►

Nacisnąć przycisk w dolnym lewym rogu
ekranu dotykowego.
►


W
ybrać typ widoku:
•

„
Standard view” (Nawigacja)
•

„
180° view” (Nawigacja)
•

„
Zoom view ” (Nawigacja)
•

„
AUTO view” (Nawigacja)
Zawartość ekranu zmienia się natychmiast
zgodnie z wybranym typem widoku.
Stan funkcji nie zostaje zapamiętany przy
wyłączaniu zapłonu.Zasada działania

Za pomocą jednej lub dwóch kamer układ
rejestruje obraz otoczenia samochodu w trakcie
manewrowania z małą prędkością.
Widok z góry przedstawiający pojazd i
jego najbliższe otoczenie jest stopniowo
rekonstruowany (umieszczany między liniami) w
czasie rzeczywistym w trakcie manewru.
Widok taki ułatwia ustawienie samochodu
podczas parkowania i pokazanie wszystkich
przeszkód w pobliżu. Widok zostaje
automatycznie skasowany, jeżeli samochód
pozostaje zbyt długo w bezruchu.
W wersji Visiopark 2 podczas jazdy do przodu i
cofania jest pokazywany obraz z obu kamer.
Po włączeniu tego układu może nie być
dostępny widok z góry. Jeżeli układ zostanie
włączony już po rozpoczęciu jazdy, widok z góry
może być wyświetlany prawidłowo.
Visiopark 1
Widok z tyłu

Aby włączyć kamerę usytuowaną na klapie
bagażnika, wybrać bieg wsteczny i nie
przekraczać prędkości 10
km/h.
Układ jest wyłączany:
–

automatycznie po przekroczeniu prędkości
około 10

km/h,
–

automatycznie w przypadku otwarcia klapy
bagażnika,
–


po wyłączeniu biegu wstecznego (obraz jest
wyświetlany jeszcze przez 7 sekund),
–


po naciśnięciu białej strzałki w lewym górnym
rogu ekranu dotykowego.
Tryb AUTO

Ten tryb jest włączony domyślnie.
Dzięki czujnikom w tylnym zderzaku przy
zbliżaniu się do przeszkody przy czerwonej
linii (mniej niż 30 cm) podczas manewru
widok w trybie automatycznym zmienia się z
widoku z tyłu (standardowego) na widok z góry
(powiększenie).
Widok standardowy

171
Jazda

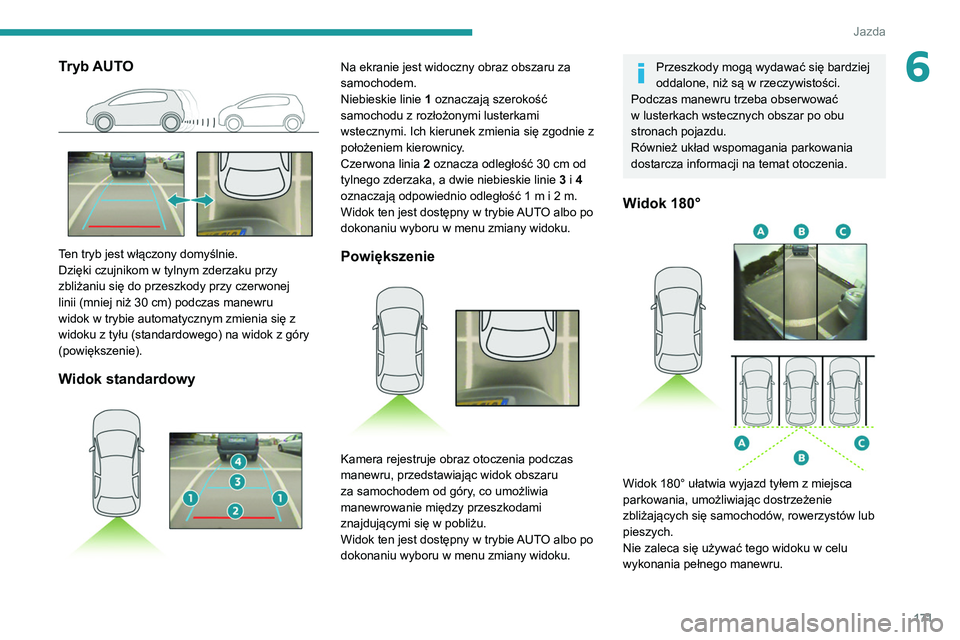

6Tryb AUTO

Ten tryb jest włączony domyślnie.
Dzięki czujnikom w tylnym zderzaku przy
zbliżaniu się do przeszkody przy czerwonej
linii (mniej niż 30 cm) podczas manewru
widok w trybie automatycznym zmienia się z
widoku z tyłu (standardowego) na widok z góry
(powiększenie).
Widok standardowy

Na ekranie jest widoczny obraz obszaru za
samochodem.
Niebieskie linie 1 oznaczają szerokość
samochodu z rozłożonymi lusterkami
wstecznymi. Ich kierunek zmienia się zgodnie z
położeniem kierownicy.
Czerwona linia 2 oznacza odległość 30
cm od
tylnego zderzaka, a dwie niebieskie linie 3 i 4
oznaczają odpowiednio odległość 1
m i 2 m.
Widok ten jest dostępny w trybie AUTO albo po
dokonaniu wyboru w menu zmiany widoku.
Powiększenie

Kamera rejestruje obraz otoczenia podczas
manewru, przedstawiając widok obszaru
za samochodem od góry, co umożliwia
manewrowanie między przeszkodami
znajdującymi się w pobliżu.
Widok ten jest dostępny w trybie AUTO albo po
dokonaniu wyboru w menu zmiany widoku.
Przeszkody mogą wydawać się bardziej
oddalone, niż są w rzeczywistości.
Podczas manewru trzeba obserwować
w lusterkach wstecznych obszar po obu
stronach pojazdu.
Również układ wspomagania parkowania
dostarcza informacji na temat otoczenia.
Widok 180°

Widok 180° ułatwia wyjazd tyłem z miejsca
parkowania, umożliwiając dostrzeżenie
zbliżających się samochodów, rowerzystów lub
pieszych.
Nie zaleca się używać tego widoku w celu
wykonania pełnego manewru.

172
Jazda

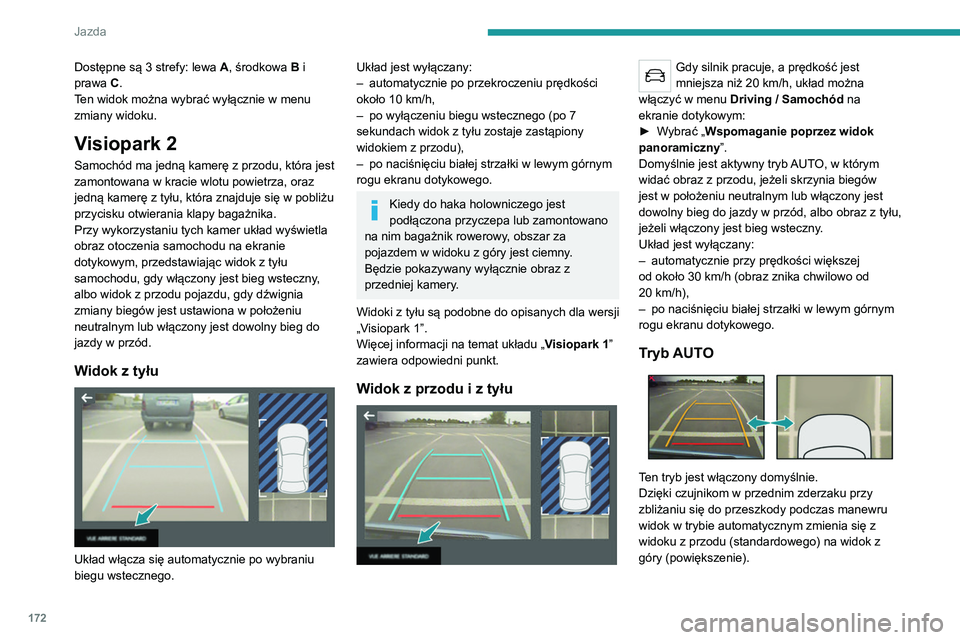

Dostępne są 3 strefy: lewa A, środkowa B i
prawa C.
Ten widok można wybrać wyłącznie w menu
zmiany widoku.
Visiopark 2
Samochód ma jedną kamerę z przodu, która jest
zamontowana w kracie wlotu powietrza, oraz
jedną kamerę z tyłu, która znajduje się w pobliżu
przycisku otwierania klapy bagażnika.
Przy wykorzystaniu tych kamer układ wyświetla
obraz otoczenia samochodu na ekranie
dotykowym, przedstawiając widok z tyłu
samochodu, gdy włączony jest bieg wsteczny,
albo widok z przodu pojazdu, gdy dźwignia
zmiany biegów jest ustawiona w położeniu
neutralnym lub włączony jest dowolny bieg do
jazdy w przód.
Widok z tyłu

Układ włącza się automatycznie po wybraniu
biegu wstecznego.
Układ jest wyłączany:
– automatycznie po przekroczeniu prędkości
około 10
km/h,
–

po wyłączeniu biegu wstecznego (po 7
sekundach widok z tyłu zostaje zastąpiony
widokiem z przodu),
–


po naciśnięciu białej strzałki w lewym górnym
rogu ekranu dotykowego.
Kiedy do haka holowniczego jest
podłączona przyczepa lub zamontowano
na nim bagażnik rowerowy, obszar za
pojazdem w widoku z góry jest ciemny.
Będzie pokazywany wyłącznie obraz z
przedniej kamery.
Widoki z tyłu są podobne do opisanych dla wersji
„Visiopark 1”.
Więcej informacji na temat układu „ Visiopark 1”
zawiera odpowiedni punkt.
Widok z przodu i z tyłu

Gdy silnik pracuje, a prędkość jest
mniejsza niż 20 km/h, układ można
włączyć w menu Driving
/ Samochód na
ekranie dotykowym:
►

W

ybrać „Wspomaganie poprzez widok
panoramiczny”.
Domyślnie jest aktywny tryb AUTO, w którym
widać obraz z przodu, jeżeli skrzynia biegów
jest w położeniu neutralnym lub włączony jest
dowolny bieg do jazdy w przód, albo obraz z tyłu,
jeżeli włączony jest bieg wsteczny.
Układ jest wyłączany:
–

automatycznie przy prędkości większej
od około 30

km/h (obraz znika chwilowo od
20

km/h),
–

po naciśnięciu białej strzałki w lewym górnym
rogu ekranu dotykowego.
Tryb AUTO

Ten tryb jest włączony domyślnie.
Dzięki czujnikom w przednim zderzaku przy
zbliżaniu się do przeszkody podczas manewru
widok w trybie automatycznym zmienia się z
widoku z przodu (standardowego) na widok z
góry (powiększenie).
Widok standardowy

Na ekranie jest wyświetlany obraz obszaru przed
samochodem.
Pomarańczowe linie 1 oznaczają szerokość
samochodu z rozłożonymi lusterkami
wstecznymi. Ich kierunek zmienia się zgodnie z
położeniem kierownicy.
Czerwona linia 2 oznacza odległość 30 cm od
tylnego zderzaka, a dwie pomarańczowe linie
3 i 4 oznaczają odpowiednio odległość 1 m i 2 m.
Widok ten jest dostępny w trybie AUTO albo po
dokonaniu wyboru w menu zmiany widoku.

173
Jazda
6Widok standardowy

Na ekranie jest wyświetlany obraz obszaru przed
samochodem.
Pomarańczowe linie 1 oznaczają szerokość
samochodu z rozłożonymi lusterkami
wstecznymi. Ich kierunek zmienia się zgodnie z
położeniem kierownicy.
Czerwona linia 2 oznacza odległość 30
cm od
tylnego zderzaka, a dwie pomarańczowe linie
3 i 4 oznaczają odpowiednio odległość 1
m i 2 m.
Widok ten jest dostępny w trybie AUTO albo po
dokonaniu wyboru w menu zmiany widoku.
Powiększenie

Kamera rejestruje obraz otoczenia podczas
manewru, przedstawiając widok obszaru
przed samochodem od góry, co umożliwia
manewrowanie między przeszkodami
znajdującymi się w pobliżu.
Widok ten jest dostępny w trybie AUTO albo po
dokonaniu wyboru w menu zmiany widoku.
Przeszkody mogą wydawać się bardziej
oddalone, niż są w rzeczywistości.
Podczas manewru trzeba obserwować
w lusterkach wstecznych obszar po obu
stronach pojazdu.
Informacji dotyczących otoczenia pojazdu
dostarcza również układ wspomagania
parkowania.
Widok 180°

Widok 180° ułatwia wyjazd przodem z miejsca
parkowania, umożliwiając dostrzeżenie
zbliżających się samochodów, rowerzystów lub
pieszych.
Nie zaleca się używać tego widoku w celu
wykonania pełnego manewru.
Widok dzieli się na 3 strefy: lewą ( A), środkową
(B) i prawą (C).
Można go wybrać wyłącznie z poziomu menu
zmiany widoku.
Park Assist
Należy stosować się do ogólnych zaleceń
dotyczących korzystania z układów
wspomagania jazdy i manewrów .

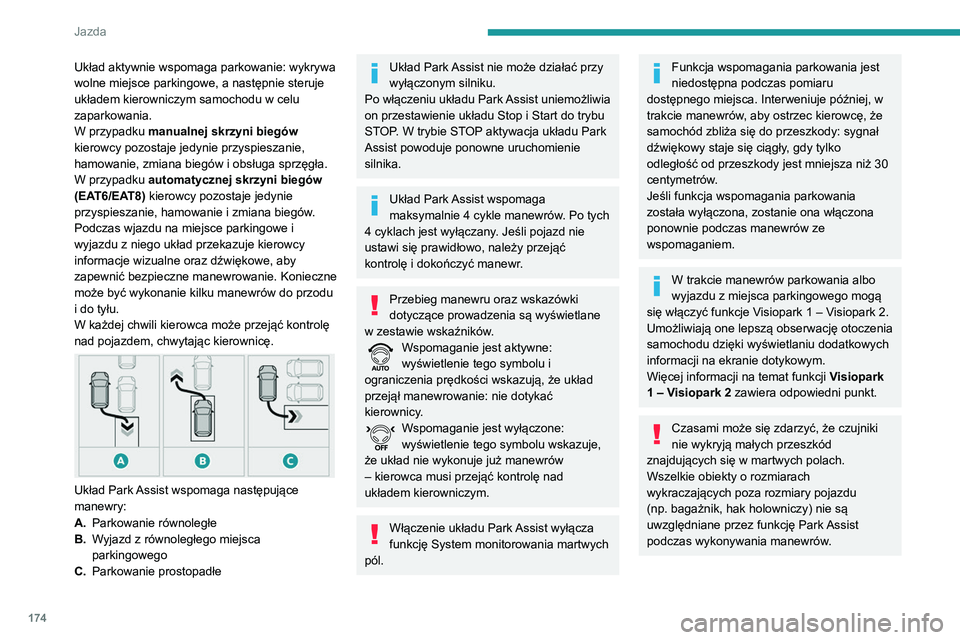

174
Jazda
Układ aktywnie wspomaga parkowanie: wykrywa
wolne miejsce parkingowe, a następnie steruje
układem kierowniczym samochodu w celu
zaparkowania.
W przypadku manualnej skrzyni biegów
kierowcy pozostaje jedynie przyspieszanie,
hamowanie, zmiana biegów i obsługa sprzęgła.
W przypadku automatycznej skrzyni biegów
(EAT6/EAT8) kierowcy pozostaje jedynie
przyspieszanie, hamowanie i zmiana biegów.
Podczas wjazdu na miejsce parkingowe i
wyjazdu z niego układ przekazuje kierowcy
informacje wizualne oraz dźwiękowe, aby
zapewnić bezpieczne manewrowanie. Konieczne
może być wykonanie kilku manewrów do przodu
i do tyłu.
W każdej chwili kierowca może przejąć kontrolę
nad pojazdem, chwytając kierownicę.


Układ Park Assist wspomaga następujące
manewry:
A. Parkowanie równoległe
B. Wyjazd z równoległego miejsca
parkingowego
C. Parkowanie prostopadłe
Układ Park Assist nie może działać przy
wyłączonym silniku.
Po włączeniu układu Park Assist uniemożliwia
on przestawienie układu Stop i Start do trybu
STOP. W trybie STOP aktywacja układu Park
Assist powoduje ponowne uruchomienie
silnika.
Układ Park Assist wspomaga
maksymalnie 4 cykle manewrów. Po tych
4 cyklach jest wyłączany. Jeśli pojazd nie
ustawi się prawidłowo, należy przejąć
kontrolę i dokończyć manewr.
Przebieg manewru oraz wskazówki
dotyczące prowadzenia są wyświetlane
w zestawie wskaźników.
Wspomaganie jest aktywne:
wyświetlenie tego symbolu i
ograniczenia prędkości wskazują, że układ
przejął manewrowanie: nie dotykać
kierownicy.
Wspomaganie jest wyłączone:
wyświetlenie tego symbolu wskazuje,
że układ nie wykonuje już manewrów
– kierowca musi przejąć kontrolę nad
układem kierowniczym.
Włączenie układu Park Assist wyłącza
funkcję System monitorowania martwych
pól.
Funkcja wspomagania parkowania jest
niedostępna podczas pomiaru
dostępnego miejsca. Interweniuje później, w
trakcie manewrów, aby ostrzec kierowcę, że
samochód zbliża się do przeszkody: sygnał
dźwiękowy staje się ciągły, gdy tylko
odległość od przeszkody jest mniejsza niż 30
centymetrów.
Jeśli funkcja wspomagania parkowania
została wyłączona, zostanie ona włączona
ponownie podczas manewrów ze
wspomaganiem.
W trakcie manewrów parkowania albo
wyjazdu z miejsca parkingowego mogą
się włączyć funkcje Visiopark 1 – Visiopark 2.
Umożliwiają one lepszą obserwację otoczenia
samochodu dzięki wyświetlaniu dodatkowych
informacji na ekranie dotykowym.
Więcej informacji na temat funkcji Visiopark
1 – Visiopark 2 zawiera odpowiedni punkt.
Czasami może się zdarzyć, że czujniki
nie wykryją małych przeszkód
znajdujących się w martwych polach.
Wszelkie obiekty o rozmiarach
wykraczających poza rozmiary pojazdu
(np. bagażnik, hak holowniczy) nie są
uwzględniane przez funkcję Park Assist
podczas wykonywania manewrów.
Należy zawsze kontrolować otoczenie
samochodu przed rozpoczęciem
manewru.
Jeżeli odległość poprzeczna między
pojazdem a miejscem parkingowym jest zbyt
duża, układ może nie być w stanie zmierzyć
dostępnego miejsca.
W trakcie manewrowania kierownica
wykonuje szybkie obroty, w związku z
czym nie należy jej chwytać ani wkładać rąk
między jej ramiona.
Należy uważać na wszelkie obiekty, które
mogą zablokować manewr (np. luźna odzież,
szaliki, krawaty), ponieważ może dojść do
obrażeń ciała!
Wspomaganie manewrów
parkowania równoległego
► Aby włączyć tę funkcję, podczas
parkowania wybrać „ Park Assist” z
poziomu menu Driving/Samochód na ekranie
dotykowym.
► Ograniczyć prędkość pojazdu do
maksymalnie 20 km/h i wybrać „ Enter
parallel parking space” na ekranie dotykowym.
Przy parkowaniu równoległym układ nie
sygnalizuje miejsc, których wielkość jest
wyraźnie mniejsza albo większa od gabarytu
samochodu.
