2020 PEUGEOT 5008 Instrukcja obsługi (in Polish)

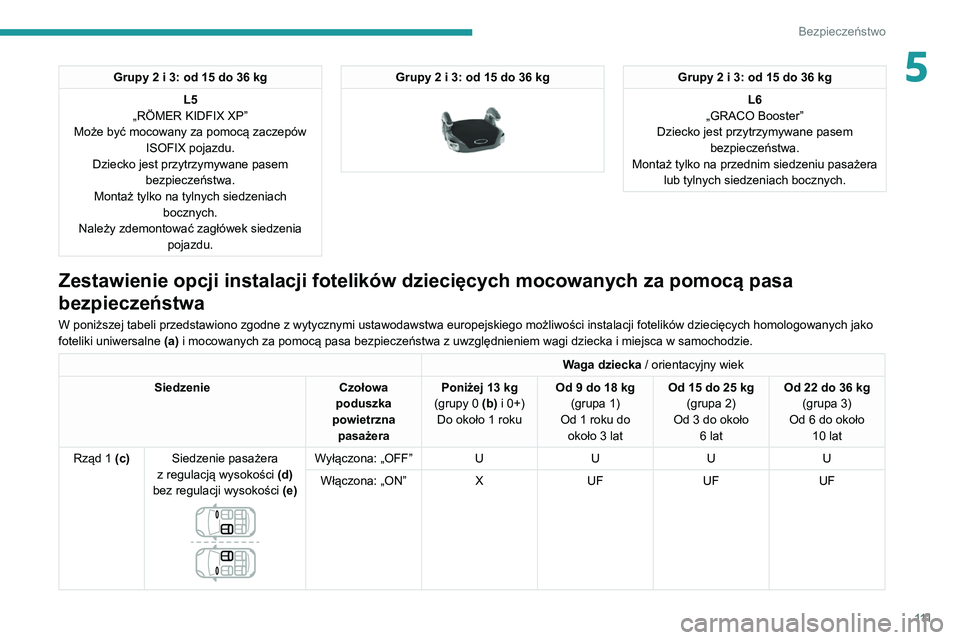

111
Bezpieczeństwo
5Grupy 2 i 3: od 15 do 36 kgL5
„RÖMER KIDFIX XP”
Może być mocowany za pomocą zaczepów ISOFIX pojazdu.
Dziecko jest przytrzymywane pasem bezpieczeństwa.
Montaż tylko na tylnych siedzeniach bocznych.
Należy zdemontować zagłówek siedzenia pojazdu.Grupy 2 i 3: od 15 do 36 kg

Grupy 2 i 3: od 15 do 36 kg
L6
„GRACO Booster”
Dziecko jest przytrzymywane pasem bezpieczeństwa.
Montaż tylko na przednim siedzeniu pasażera lub tylnych siedzeniach bocznych.
Zestawienie opcji instalacji fotelików dziecięcych mocowanych za pomocą pasa
bezpieczeństwa
W poniższej tabeli przedstawiono zgodne z wytycznymi ustawodawstwa europejskiego możliwości instalacji fotelików dziecięcych homologowanych jako
foteliki uniwersalne (a) i mocowanych za pomocą pasa bezpieczeństwa z uwzględnieniem wagi dziecka i miejsca w samochodzie.
Waga dziecka / orientacyjny wiek
Siedzenie Czołowa
poduszka
powietrzna pasażera Poniżej 13

kg
(grupy 0 (b) i 0+) Do około 1 roku Od 9 do 18
kg
(grupa 1)
Od 1 roku do około 3 lat Od 15 do 25
kg
(grupa 2)
Od 3 do około 6 lat Od 22 do 36
kg
(grupa 3)
Od 6 do około 10 lat
Rząd 1 (c) Siedzenie pasażera
z regulacją wysokości (d)
bez regulacji wysokości (e)


Wyłączona: „OFF” UUUU
Włączona: „ON” XUF UFUF

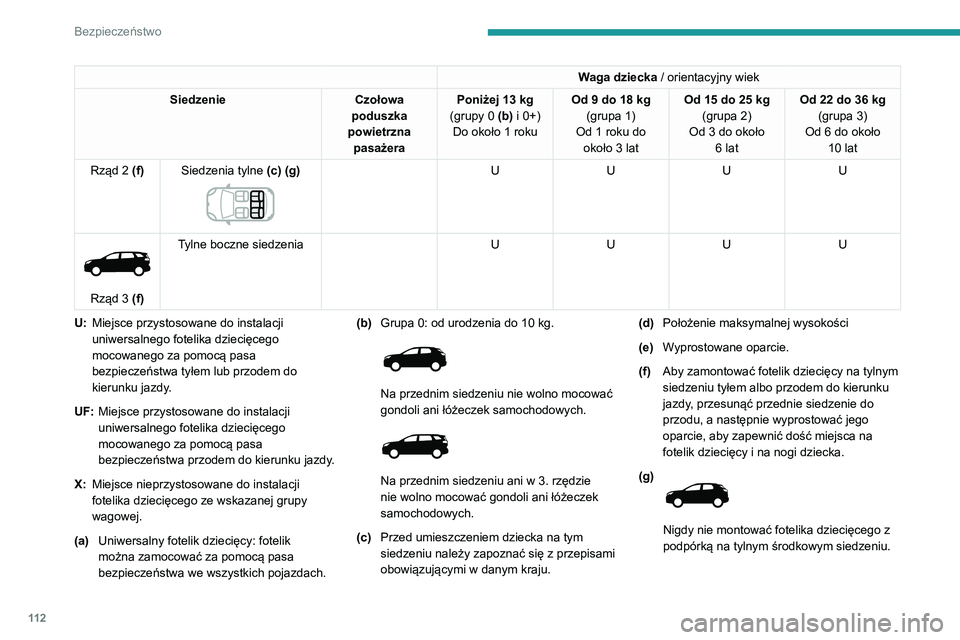

11 2
Bezpieczeństwo
Waga dziecka / orientacyjny wiek
Siedzenie Czołowa
poduszka
powietrzna pasażera Poniżej 13

kg
(grupy 0 (b) i 0+) Do około 1 roku Od 9 do 18
kg
(grupa 1)
Od 1 roku do około 3 lat Od 15 do 25
kg
(grupa 2)
Od 3 do około 6 lat Od 22 do 36
kg
(grupa 3)
Od 6 do około 10 lat
Rząd 2 (f) Siedzenia tylne (c) (g)


U UUU


Rząd 3 (f)Tylne boczne siedzenia
UUUU
U: Miejsce przystosowane do instalacji
uniwersalnego fotelika dziecięcego
mocowanego za pomocą pasa
bezpieczeństwa tyłem lub przodem do
kierunku jazdy.
UF: Miejsce przystosowane do instalacji
uniwersalnego fotelika dziecięcego
mocowanego za pomocą pasa
bezpieczeństwa przodem do kierunku jazdy.
X: Miejsce nieprzystosowane do instalacji
fotelika dziecięcego ze wskazanej grupy
wagowej.
(a) Uniwersalny fotelik dziecięcy: fotelik
można zamocować za pomocą pasa
bezpieczeństwa we wszystkich pojazdach. (b)
Grupa 0: od urodzenia do 10
kg.


Na przednim siedzeniu nie wolno mocować
gondoli ani łóżeczek samochodowych.


Na przednim siedzeniu ani w 3. rzędzie
nie wolno mocować gondoli ani łóżeczek
samochodowych.
(c) Przed umieszczeniem dziecka na tym
siedzeniu należy zapoznać się z przepisami
obowiązującymi w danym kraju. (d)
Położenie maksymalnej wysokości
(e) Wyprostowane oparcie.
(f) Aby zamontować fotelik dziecięcy na tylnym
siedzeniu tyłem albo przodem do kierunku
jazdy, przesunąć przednie siedzenie do
przodu, a następnie wyprostować jego
oparcie, aby zapewnić dość miejsca na
fotelik dziecięcy i na nogi dziecka.
(g)

Nigdy nie montować fotelika dziecięcego z
podpórką na tylnym środkowym siedzeniu.

11 3
Bezpieczeństwo
5Mocowania „ISOFIX”
W mocowania ISOFIX są wyposażone pokazane
poniżej siedzenia:








* W zależności od wersji.
Mocowania obejmują trzy odpowiednio
oznaczone zaczepy w przypadku każdego
siedzenia.
–
Dwa zaczepy A

znajdują się między oparciem
a siedziskiem siedzenia.








Są do nich mocowane 2 uchwyty fotelika
dziecięcego ISOFIX .
–

Jeden zaczep

B
, z oznaczeniem TOP
TETHER, znajduje się za siedzeniem. Służy do
mocowania fotelików wyposażonych w górny
pasek.




Przednie siedzenie

11 4
Bezpieczeństwo







* W zależności od kraju sprzedaży.
Tylne siedzenia
System uniemożliwia przechylenie się fotelika do
przodu w przypadku zderzenia czołowego.
System mocowania ISOFIX zapewnia
niezawodny, solidny i szybki montaż fotelika
dziecięcego w samochodzie.
Aby przymocować fotelik dziecięcy do zaczepu
TOP TETHER:
►
W
yjąć i schować w bezpiecznym miejscu
zagłówek danego siedzenia (założyć zagłówek
ponownie po usunięciu fotelika dziecięcego).
►

Poprowadzić pasek fotelika dziecięcego za
oparciem siedzenia pomiędzy dwoma punktami
mocowania zagłówka.
►


przymocować zaczep górnego paska do
zaczepu

B.
►

Naprężyć górny pasek.
Przed zamocowaniem fotelika
dziecięcego ISOFIX na lewym
tylnym siedzeniu kanapy przesunąć środkowy
pas bezpieczeństwa z tyłu ku środkowi
pojazdu, aby zapewnić poprawne działanie
pasa.
Nieprawidłowo zamontowany fotelik w
pojeździe nie zapewnia bezpieczeństwa
dziecka w przypadku kolizji.
Należy ściśle przestrzegać zaleceń
dotyczących montażu podanych w
instrukcji instalacji dostarczonej z fotelikiem
dziecięcym.
Informacje o miejscach i sposobach
mocowania fotelików ISOFIX znajdują się
w tabeli podsumowującej.
Zalecane foteliki dziecięce
ISOFIX
Fotelik należy mocować i zdejmować
zgodnie z instrukcjami producenta
fotelika.
„RÖMER Baby-Safe Plus i jego podstawa ISOFIX”
(kategoria rozmiaru: E)
Grupa 0+: od urodzenia do 13 kg


Montuje się tyłem do kierunku jazdy za
pomocą podstawy ISOFIX mocowanej do zaczepów A.
Podstawa ma podpórkę z regulacją
wysokości, która spoczywa na podłodze samochodu.
Ten fotelik można również mocować
za pomocą pasa bezpieczeństwa. W
takim przypadku wykorzystuje się tylko
sam fotelik, który należy zamocować do
siedzenia samochodu trzypunktowym pasem bezpieczeństwa.

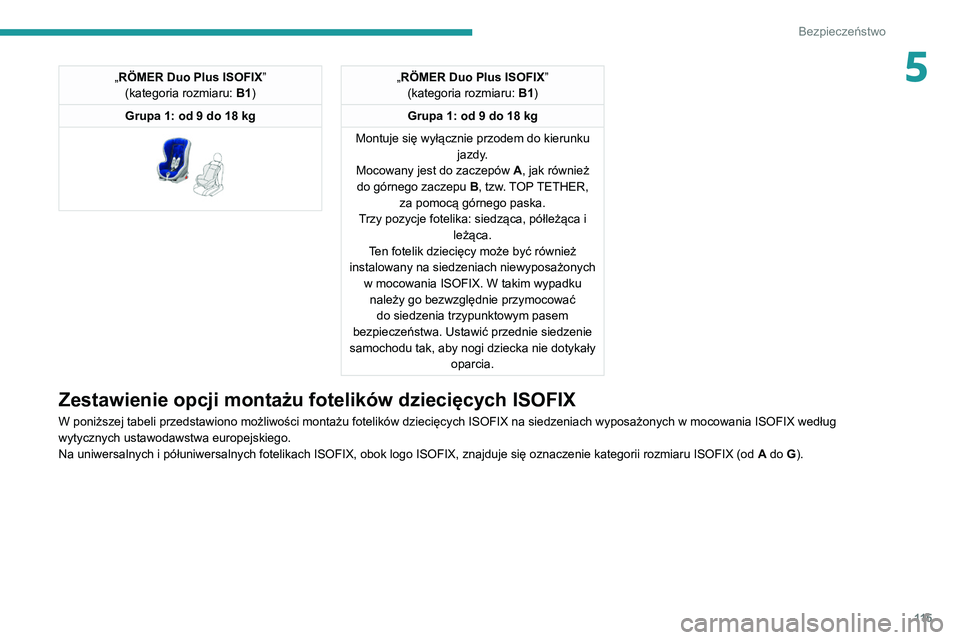

11 5
Bezpieczeństwo
5„RÖMER Duo Plus ISOFIX”
(kategoria rozmiaru: B1)
Grupa 1: od 9 do 18 kg


„RÖMER Duo Plus ISOFIX ”
(kategoria rozmiaru: B1)
Grupa 1: od 9 do 18 kg
Montuje się wyłącznie przodem do kierunku jazdy.
Mocowany jest do zaczepów A, jak również
do górnego zaczepu B, tzw. TOP TETHER,
za pomocą górnego paska.
Trzy pozycje fotelika: siedząca, półleżąca i leżąca.
Ten fotelik dziecięcy może być również
instalowany na siedzeniach niewyposażonych w mocowania ISOFIX. W takim wypadku należy go bezwzględnie przymocować do siedzenia trzypunktowym pasem
bezpieczeństwa. Ustawić przednie siedzenie
samochodu tak, aby nogi dziecka nie dotykały oparcia.
Zestawienie opcji montażu fotelików dziecięcych ISOFIX
W poniższej tabeli przedstawiono możliwości montażu fotelików dziecięcych ISOFIX na siedzeniach wyposażonych w mocowania ISOFIX według
wytycznych ustawodawstwa europejskiego.
Na uniwersalnych i półuniwersalnych fotelikach ISOFIX, obok logo ISOFIX, znajduje się oznaczenie kategorii rozmiaru ISOFIX (od A do G).

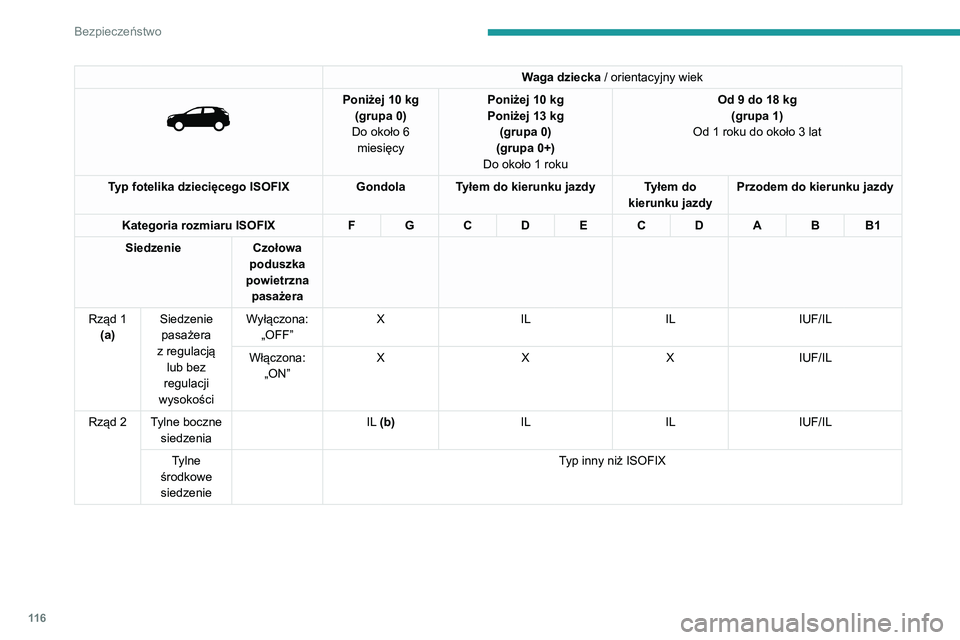

11 6
Bezpieczeństwo
Waga dziecka / orientacyjny wiek

Poniżej 10 kg
(grupa 0)
Do około 6 miesięcy Poniżej 10
kg
Poniżej 13 kg
(grupa 0)
(grupa 0+)
Do około 1 roku Od 9 do 18
kg
(grupa 1)
Od 1 roku do około 3 lat
Typ fotelika dziecięcego ISOFIX Gondola Tyłem do kierunku jazdy Tyłem do
kierunku jazdyPrzodem do kierunku jazdy
Kategoria rozmiaru ISOFIX F G C D E C D A B B1
Siedzenie Czołowa
poduszka
powietrzna pasażera
Rząd 1 (a) Siedzenie
pasażera
z regulacją lub bez
regulacji
wysokości Wyłączona:
„OFF” X
IL ILIUF/IL
Włączona: „ON” X
XXIUF/IL
Rząd 2 Tylne boczne siedzenia IL
(b) IL ILIUF/IL
Tylne
środkowe siedzenie Typ inny niż ISOFIX

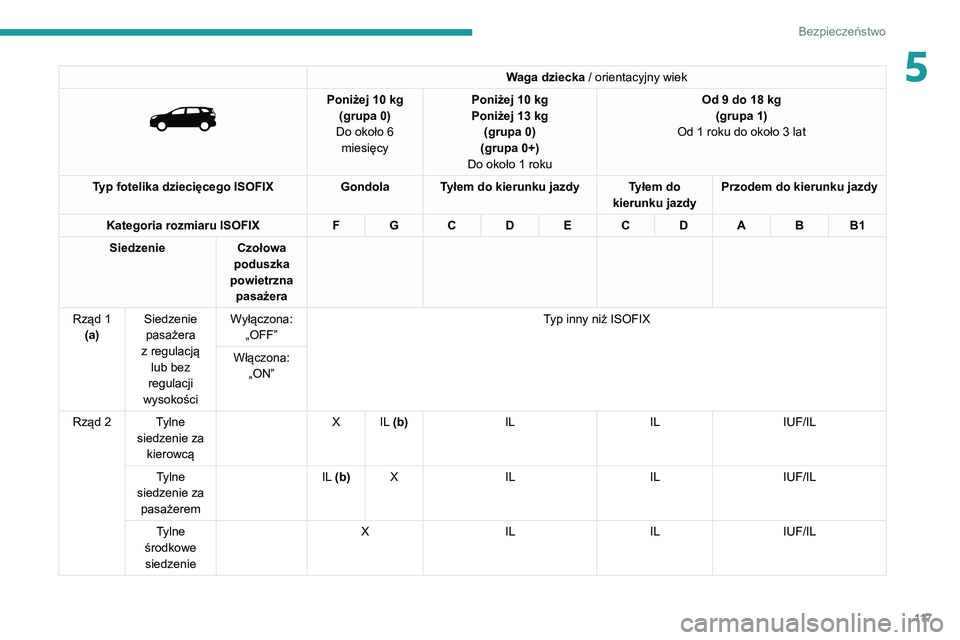

11 7
Bezpieczeństwo
5Waga dziecka / orientacyjny wiek

Poniżej 10 kg
(grupa 0)
Do około 6 miesięcy Poniżej 10
kg
Poniżej 13 kg
(grupa 0)
(grupa 0+)
Do około 1 roku Od 9 do 18
kg
(grupa 1)
Od 1 roku do około 3 lat
Typ fotelika dziecięcego ISOFIX Gondola Tyłem do kierunku jazdy Tyłem do
kierunku jazdyPrzodem do kierunku jazdy
Kategoria rozmiaru ISOFIX F G C D E C D A B B1
Siedzenie Czołowa
poduszka
powietrzna pasażera
Rząd 1 (a) Siedzenie
pasażera
z regulacją lub bez
regulacji
wysokości Wyłączona:
„OFF” Typ inny niż ISOFIX
Włączona: „ON”
Rząd 2 Tylne siedzenie za kierowcą X
IL (b) IL ILIUF/IL
Tylne
siedzenie za pasażerem IL
(b) X IL ILIUF/IL
Tylne
środkowe siedzenie X
IL ILIUF/IL

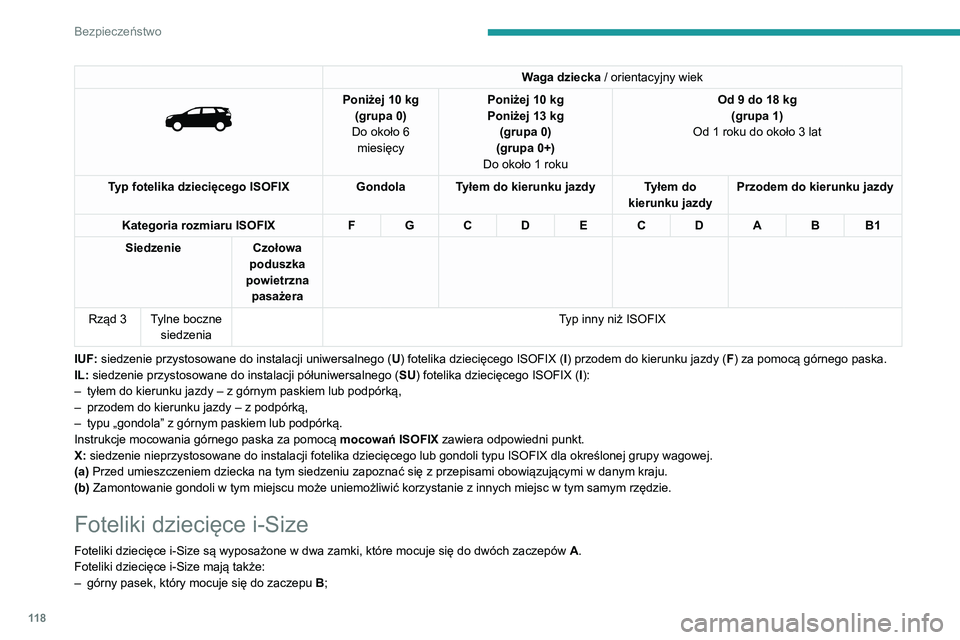

11 8
Bezpieczeństwo
Waga dziecka / orientacyjny wiek

Poniżej 10 kg
(grupa 0)
Do około 6 miesięcy Poniżej 10
kg
Poniżej 13 kg
(grupa 0)
(grupa 0+)
Do około 1 roku Od 9 do 18
kg
(grupa 1)
Od 1 roku do około 3 lat
Typ fotelika dziecięcego ISOFIX Gondola Tyłem do kierunku jazdy Tyłem do
kierunku jazdyPrzodem do kierunku jazdy
Kategoria rozmiaru ISOFIX F G C D E C D A B B1
Siedzenie Czołowa
poduszka
powietrzna pasażera
Rząd 3 Tylne boczne siedzenia Typ inny niż ISOFIX
IUF: siedzenie przystosowane do instalacji uniwersalnego ( U) fotelika dziecięcego ISOFIX (I) przodem do kierunku jazdy ( F) za pomocą górnego paska.
IL: siedzenie przystosowane do instalacji półuniwersalnego ( SU) fotelika dziecięcego ISOFIX (I):
–

tyłem do kierunku jazdy – z górnym paskiem lub podpórką,
–


przodem do kierunku jazdy – z podpórką,
–


typu „gondola” z górnym paskiem lub podpórką.
Instrukcje mocowania górnego paska za pomocą mocowań ISOFIX zawiera odpowiedni punkt.
X:

siedzenie nieprzystosowane do instalacji fotelika dziecięcego lub gondoli typu ISOFIX dla określonej grupy wagowej.
(a) Przed umieszczeniem dziecka na tym siedzeniu zapoznać się z przepisami obowiązującymi w danym kraju.
(b)

Zamontowanie gondoli w tym miejscu może uniemożliwić korzystanie z innych miejsc w tym samym rzędzie.
Foteliki dziecięce i-Size
Foteliki dziecięce i-Size są wyposażone w dwa zamki, które mocuje się do dwóch zaczepów A.
Foteliki dziecięce i-Size mają także:
–

górny pasek, który mocuje się do zaczepu B

;
