2020 PEUGEOT 2008 Omistajan Käsikirja (in Finnish)

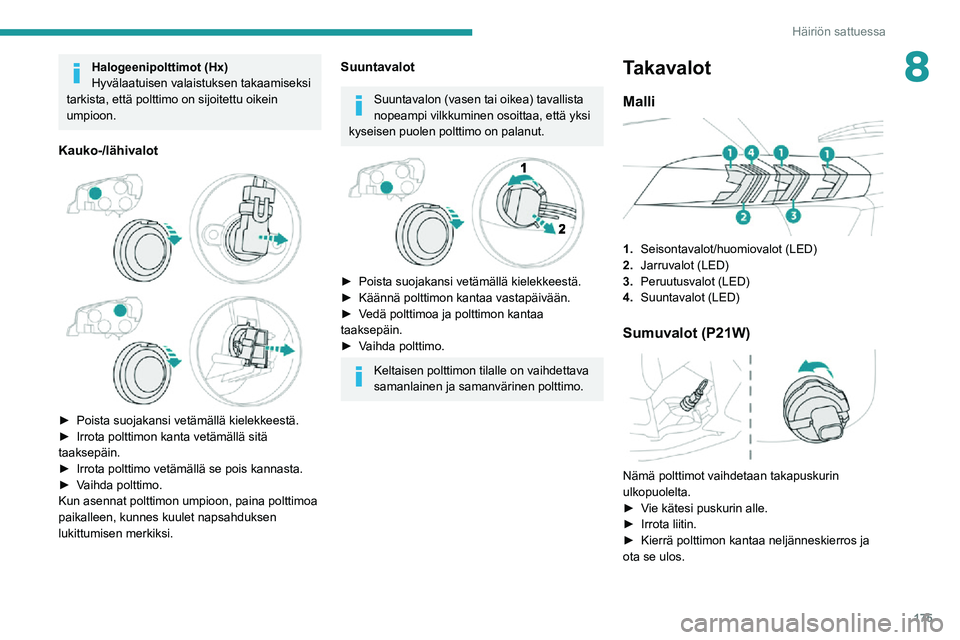

175
Häiriön sattuessa
8Halogeenipolttimot (Hx)
Hyvälaatuisen valaistuksen takaamiseksi
tarkista, että polttimo on sijoitettu oikein
umpioon.
Kauko-/lähivalot



►  Poista suojakansi vetämällä kielekkeestä.►  Irrota polttimon kanta vetämällä sitä taaksepäin.►  Irrota polttimo vetämällä se pois kannasta.►  Vaihda polttimo.Kun asennat polttimon umpioon, paina polttimoa
paikalleen, kunnes kuulet napsahduksen
lukittumisen merkiksi.
Suuntavalot
Suuntavalon (vasen tai oikea) tavallista
nopeampi vilkkuminen osoittaa, että yksi
kyseisen puolen polttimo on palanut.


►  Poista suojakansi vetämällä kielekkeestä.►  Käännä polttimon kantaa vastapäivään.►  Vedä polttimoa ja polttimon kantaa taaksepäin.►  Vaihda polttimo.
Keltaisen polttimon tilalle on vaihdettava
samanlainen ja samanvärinen polttimo.
Takavalot
Malli

1. Seisontavalot/huomiovalot (LED)
2. Jarruvalot (LED)
3. Peruutusvalot (LED)
4. Suuntavalot (LED)
Sumuvalot (P21W)

Nämä polttimot vaihdetaan takapuskurin
ulkopuolelta.
►  Vie kätesi puskurin alle.►  Irrota liitin.►  Kierrä polttimon kantaa neljänneskierros ja ota se ulos.

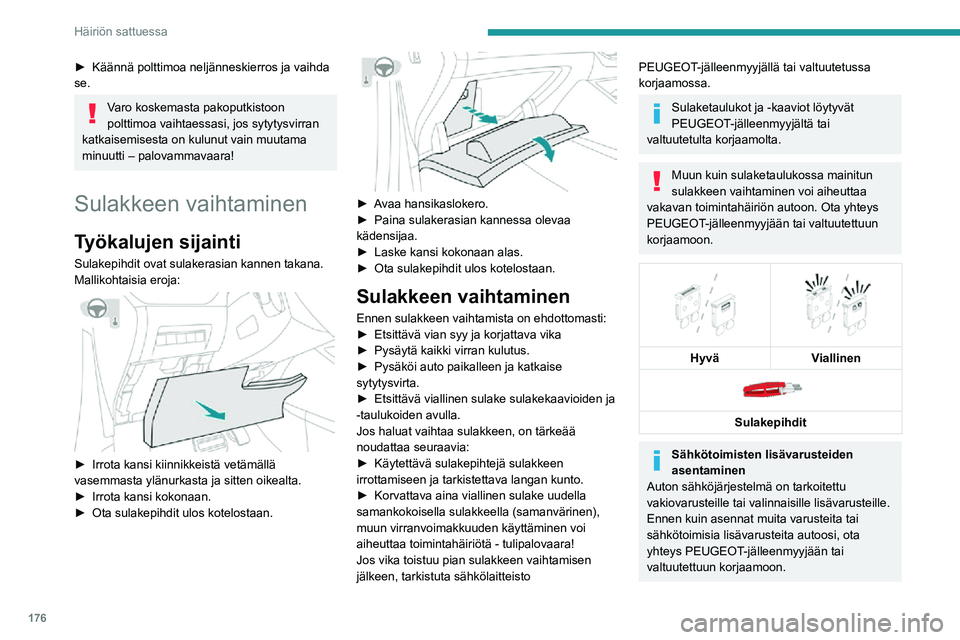

176
Häiriön sattuessa
►  Käännä polttimoa neljänneskierros ja vaihda se.
Varo koskemasta pakoputkistoon
polttimoa vaihtaessasi, jos sytytysvirran
katkaisemisesta on kulunut vain muutama
minuutti – palovammavaara!
Sulakkeen vaihtaminen
Työkalujen sijainti
Sulakepihdit ovat sulakerasian kannen takana.
Mallikohtaisia eroja:


►  Irrota kansi kiinnikkeistä vetämällä vasemmasta ylänurkasta ja sitten oikealta.►  Irrota kansi kokonaan.►  Ota sulakepihdit ulos kotelostaan.

►  Avaa hansikaslokero.►  Paina sulakerasian kannessa olevaa kädensijaa.►  Laske kansi kokonaan alas.►  Ota sulakepihdit ulos kotelostaan.
Sulakkeen vaihtaminen
Ennen sulakkeen vaihtamista on ehdottomasti:►  Etsittävä vian syy ja korjattava vika►  Pysäytä kaikki virran kulutus.►  Pysäköi auto paikalleen ja katkaise sytytysvirta.►  Etsittävä viallinen sulake sulakekaavioiden ja -taulukoiden avulla.
Jos haluat vaihtaa sulakkeen, on tärkeää
noudattaa seuraavia:
►  Käytettävä sulakepihtejä sulakkeen irrottamiseen ja tarkistettava langan kunto.►  Korvattava aina viallinen sulake uudella samankokoisella sulakkeella (samanvärinen),
muun virranvoimakkuuden käyttäminen voi
aiheuttaa toimintahäiriötä - tulipalovaara!
Jos vika toistuu pian sulakkeen vaihtamisen
jälkeen, tarkistuta sähkölaitteisto
PEUGEOT-jälleenmyyjällä tai valtuutetussa
korjaamossa.
Sulaketaulukot ja -kaaviot löytyvät
PEUGEOT-jälleenmyyjältä tai
valtuutetulta korjaamolta.
Muun kuin sulaketaulukossa mainitun
sulakkeen vaihtaminen voi aiheuttaa
vakavan toimintahäiriön autoon. Ota yhteys
PEUGEOT-jälleenmyyjään tai valtuutettuun
korjaamoon.




Hyvä Viallinen

Sulakepihdit
Sähkötoimisten lisävarusteiden
asentaminen
Auton sähköjärjestelmä on tarkoitettu
vakiovarusteille tai valinnaisille lisävarusteille.
Ennen kuin asennat muita varusteita tai
sähkötoimisia lisävarusteita autoosi, ota
yhteys PEUGEOT-jälleenmyyjään tai
valtuutettuun korjaamoon.
Sulaketaulukot
Alempi sulakerasia

Sulake nro Koko
(Arvo) Toiminnot
F1 10 AHimmenevä sisätaustapeili
F3 5 ALangaton älypuhelinlaturi
F4 15 AÄänimerkki
F5 20 ALasinpesulaitteen pumppu
F6 20 ALasinpesulaitteen pumppu.
F7 5 ATakaosan USB-liittimet

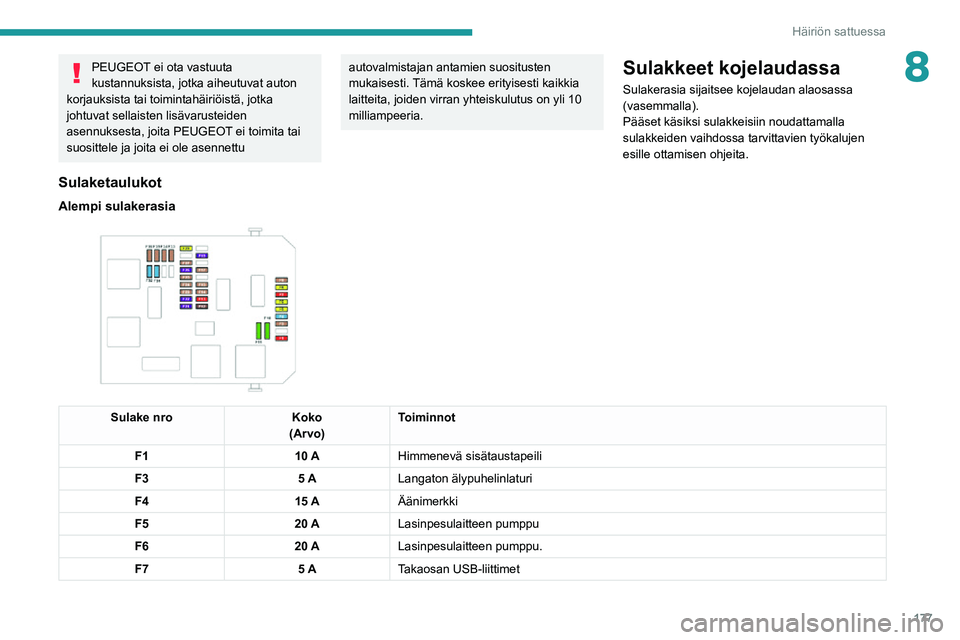

177
Häiriön sattuessa
8PEUGEOT ei ota vastuuta
kustannuksista, jotka aiheutuvat auton
korjauksista tai toimintahäiriöistä, jotka
johtuvat sellaisten lisävarusteiden
asennuksesta, joita PEUGEOT ei toimita tai
suosittele ja joita ei ole asennettu autovalmistajan antamien suositusten
mukaisesti. Tämä koskee erityisesti kaikkia
laitteita, joiden virran yhteiskulutus on yli 10
milliampeeria.Sulakkeet kojelaudassa
Sulakerasia sijaitsee kojelaudan alaosassa
(vasemmalla).
Pääset käsiksi sulakkeisiin noudattamalla
sulakkeiden vaihdossa tarvittavien työkalujen
esille ottamisen ohjeita.
Sulaketaulukot
Alempi sulakerasia

Sulake nro Koko
(Arvo) Toiminnot
F1 10 AHimmenevä sisätaustapeili
F3 5 ALangaton älypuhelinlaturi
F4 15 AÄänimerkki
F5 20 ALasinpesulaitteen pumppu
F6 20 ALasinpesulaitteen pumppu.
F7 5 ATakaosan USB-liittimet

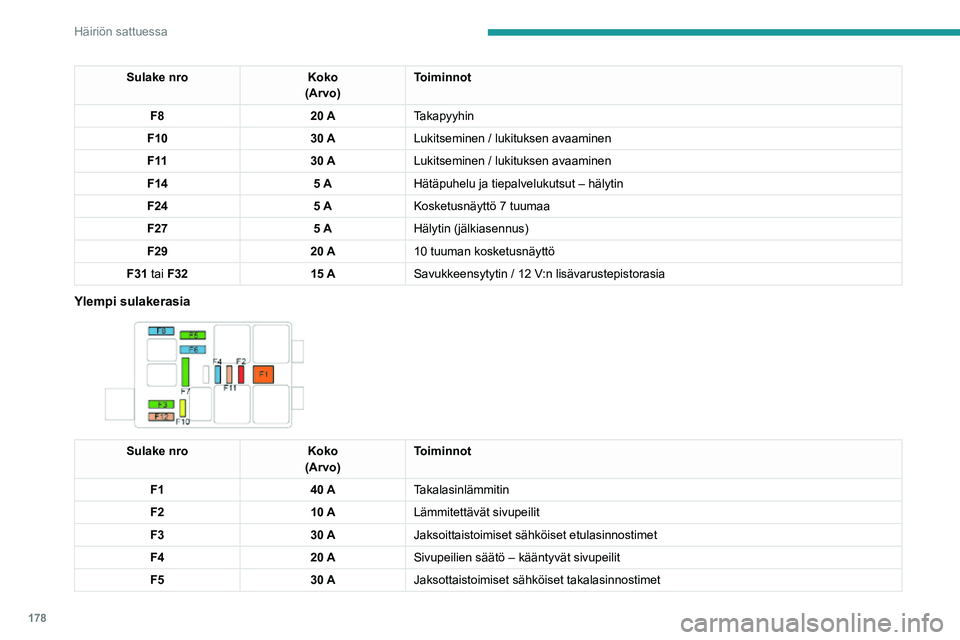

178
Häiriön sattuessa
Sulake nroKoko
(Arvo) Toiminnot
F8 20 ATakapyyhin
F10 30 ALukitseminen / lukituksen avaaminen
F 11 30 ALukitseminen / lukituksen avaaminen
F14 5 AHätäpuhelu ja tiepalvelukutsut – hälytin
F24 5 A
Kosketusnäyttö 7 tuumaa
F275 AHälytin (jälkiasennus)
F29 20 A10 tuuman kosketusnäyttö
F31 tai F32 15 ASavukkeensytytin / 12 V:n lisävarustepistorasia
Ylempi sulakerasia

Sulake nro Koko
(Arvo) Toiminnot
F1 40 ATakalasinlämmitin
F2 10 ALämmitettävät sivupeilit
F3 30 AJaksoittaistoimiset sähköiset etulasinnostimet
F4 20 ASivupeilien säätö – kääntyvät sivupeilit
F5 30 AJaksottaistoimiset sähköiset takalasinnostimet
Moottoritilan sulakkeet
Sulakerasia on moottoritilassa akun lähellä.
Sulaketaulukko

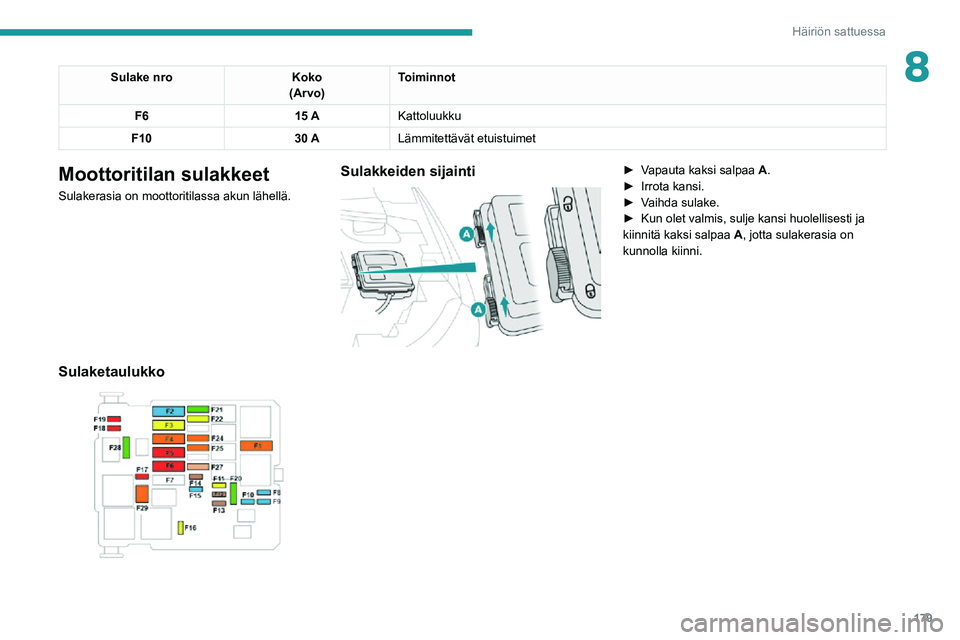

179
Häiriön sattuessa
8Sulake nroKoko
(Arvo) Toiminnot
F6 15 AKattoluukku
F10 30 ALämmitettävät etuistuimet
Moottoritilan sulakkeet
Sulakerasia on moottoritilassa akun lähellä.
Sulakkeiden sijainti

► Vapauta kaksi salpaa A.►  Irrota kansi.►  Vaihda sulake.►  Kun olet valmis, sulje kansi huolellisesti ja 
kiinnitä kaksi salpaa A, jotta sulakerasia on
kunnolla kiinni.
Sulaketaulukko

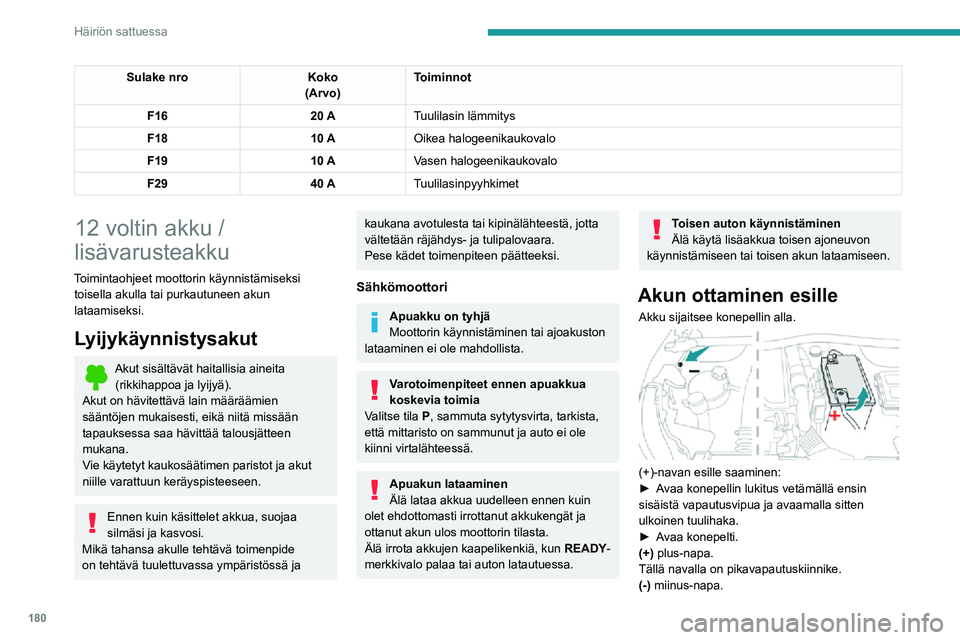

180
Häiriön sattuessa
Sulake nroKoko
(Arvo) Toiminnot
F16 20 ATuulilasin lämmitys
F18 10 AOikea halogeenikaukovalo
F19 10 AVasen halogeenikaukovalo
F29 40 ATuulilasinpyyhkimet
12 voltin akku /
lisävarusteakku
Toimintaohjeet moottorin käynnistämiseksi
toisella akulla tai purkautuneen akun
lataamiseksi.
Lyijykäynnistysakut
Akut sisältävät haitallisia aineita
(rikkihappoa ja lyijyä).
Akut on hävitettävä lain määräämien
sääntöjen mukaisesti, eikä niitä missään
tapauksessa saa hävittää talousjätteen
mukana.
Vie käytetyt kaukosäätimen paristot ja akut
niille varattuun keräyspisteeseen.
Ennen kuin käsittelet akkua, suojaa
silmäsi ja kasvosi.
Mikä tahansa akulle tehtävä toimenpide
on tehtävä tuulettuvassa ympäristössä ja
kaukana avotulesta tai kipinälähteestä, jotta
vältetään räjähdys- ja tulipalovaara.
Pese kädet toimenpiteen päätteeksi.
Sähkömoottori
Apuakku on tyhjä
Moottorin käynnistäminen tai ajoakuston
lataaminen ei ole mahdollista.
Varotoimenpiteet ennen apuakkua
koskevia toimia
Valitse tila P, sammuta sytytysvirta, tarkista,
että mittaristo on sammunut ja auto ei ole
kiinni virtalähteessä.
Apuakun lataaminen
Älä lataa akkua uudelleen ennen kuin
olet ehdottomasti irrottanut akkukengät ja
ottanut akun ulos moottorin tilasta.
Älä irrota akkujen kaapelikenkiä, kun READY-
merkkivalo palaa tai auton latautuessa.
Toisen auton käynnistäminen
Älä käytä lisäakkua toisen ajoneuvon
käynnistämiseen tai toisen akun lataamiseen.
Akun ottaminen esille
Akku sijaitsee konepellin alla.

(+)-navan esille saaminen:►  Avaa konepellin lukitus vetämällä ensin sisäistä vapautusvipua ja avaamalla sitten
ulkoinen tuulihaka.
►  Avaa konepelti.(+) plus-napa.
Tällä navalla on pikavapautuskiinnike.
(-) miinus-napa.
Akun miinus-napaan (-) ei pääse käsiksi. Erillinen maadoituspiste sijaitsee akkua
vastapäätä.
Käynnistys vara-akulla
Jos auton akku on tyhjä, moottori voidaan
käynnistää vara-akulla (ulkoinen tai toisesta
autosta) ja käynnistyskaapeleilla tai
apukäynnistimellä.
Älä koskaan käynnistä moottoria
kytkemällä laturi akkuun.
Älä koskaan käytä jännitteeltään 24 voltin tai
sitä suurempaa apukäynnistintä.
Tarkista etukäteen, että vara-akun
nimellisjännite on 12 V ja että sen kapasiteetti
on vähintään sama kuin tyhjentyneen akun.
Autot eivät saa koskettaa toisiaan.
Sammuta kaikki sähköä kuluttavat laitteet
molemmissa autoissa (audiojärjestelmä,
tuulilasinpyyhkimet, valot jne.).
Varmista, että käynnistyskaapelit eivät ole
lähelläkään moottorin liikkuvia osia (tuuletin,
hihna jne.).
Älä irrota plusnavan (+) kaapelikenkää
moottorin käydessä.

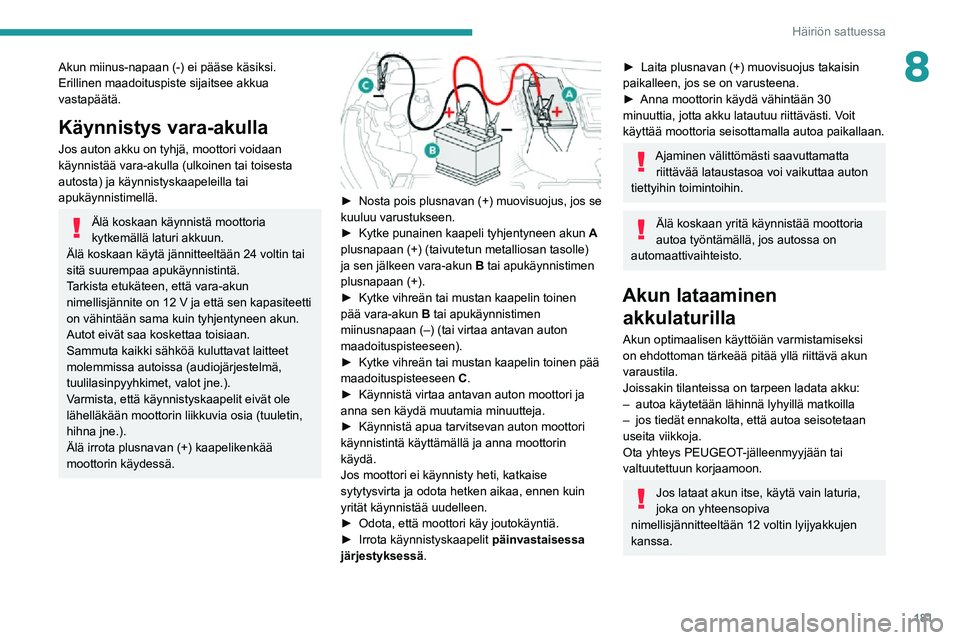

181
Häiriön sattuessa
8Akun miinus-napaan (-) ei pääse käsiksi.
Erillinen maadoituspiste sijaitsee akkua
vastapäätä.
Käynnistys vara-akulla
Jos auton akku on tyhjä, moottori voidaan
käynnistää vara-akulla (ulkoinen tai toisesta
autosta) ja käynnistyskaapeleilla tai
apukäynnistimellä.
Älä koskaan käynnistä moottoria
kytkemällä laturi akkuun.
Älä koskaan käytä jännitteeltään 24 voltin tai
sitä suurempaa apukäynnistintä.
Tarkista etukäteen, että vara-akun
nimellisjännite on 12 V ja että sen kapasiteetti
on vähintään sama kuin tyhjentyneen akun.
Autot eivät saa koskettaa toisiaan.
Sammuta kaikki sähköä kuluttavat laitteet
molemmissa autoissa (audiojärjestelmä,
tuulilasinpyyhkimet, valot jne.).
Varmista, että käynnistyskaapelit eivät ole
lähelläkään moottorin liikkuvia osia (tuuletin,
hihna jne.).
Älä irrota plusnavan (+) kaapelikenkää
moottorin käydessä.


►  Nosta pois plusnavan (+) muovisuojus, jos se kuuluu varustukseen.
►  Kytke punainen kaapeli tyhjentyneen akun A
plusnapaan (+) (taivutetun metalliosan tasolle)
ja sen jälkeen vara-akun B tai apukäynnistimen
plusnapaan (+).
►  Kytke vihreän tai mustan kaapelin toinen pää vara-akun B tai apukäynnistimen
miinusnapaan (–) (tai virtaa antavan auton
maadoituspisteeseen).
►  Kytke vihreän tai mustan kaapelin toinen pää maadoituspisteeseen C.►  Käynnistä virtaa antavan auton moottori ja anna sen käydä muutamia minuutteja.►  Käynnistä apua tarvitsevan auton moottori 
käynnistintä käyttämällä ja anna moottorin
käydä.
Jos moottori ei käynnisty heti, katkaise
sytytysvirta ja odota hetken aikaa, ennen kuin
yrität käynnistää uudelleen.
►  Odota, että moottori käy joutokäyntiä.►  Irrota käynnistyskaapelit päinvastaisessa
järjestyksessä .
►  Laita plusnavan (+) muovisuojus takaisin paikalleen, jos se on varusteena.►  Anna moottorin käydä vähintään 30 minuuttia, jotta akku latautuu riittävästi. Voit
käyttää moottoria seisottamalla autoa paikallaan.
Ajaminen välittömästi saavuttamatta
riittävää lataustasoa voi vaikuttaa auton
tiettyihin toimintoihin.
Älä koskaan yritä käynnistää moottoria
autoa työntämällä, jos autossa on
automaattivaihteisto.
Akun lataaminen akkulaturilla
Akun optimaalisen käyttöiän varmistamiseksi
on ehdottoman tärkeää pitää yllä riittävä akun
varaustila.
Joissakin tilanteissa on tarpeen ladata akku:
– autoa käytetään lähinnä lyhyillä matkoilla– jos tiedät ennakolta, että autoa seisotetaan
useita viikkoja.
Ota yhteys PEUGEOT-jälleenmyyjään tai
valtuutettuun korjaamoon.
Jos lataat akun itse, käytä vain laturia,
joka on yhteensopiva
nimellisjännitteeltään 12 voltin lyijyakkujen
kanssa.

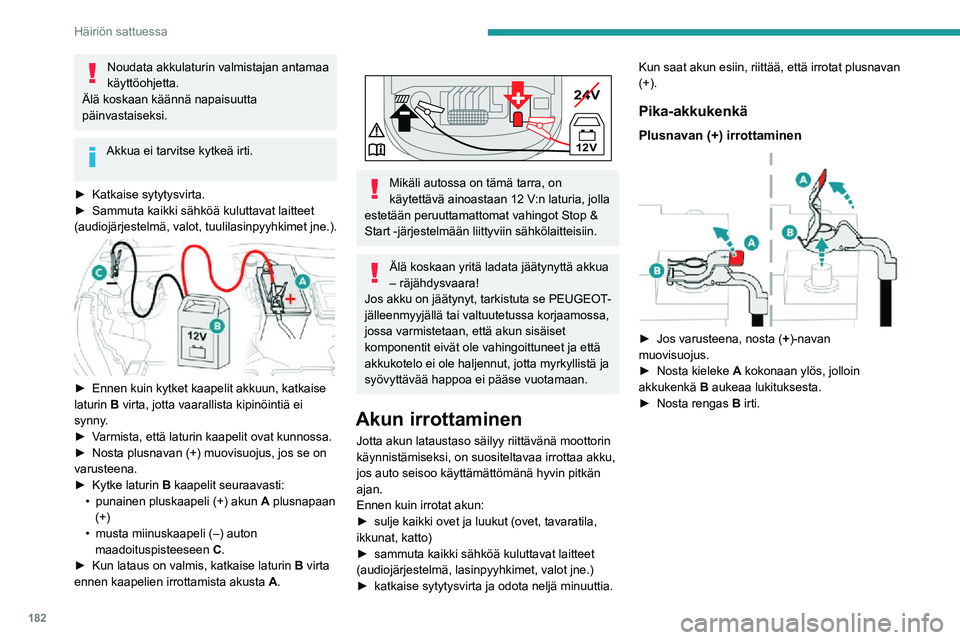

182
Häiriön sattuessa
Noudata akkulaturin valmistajan antamaa
käyttöohjetta.
Älä koskaan käännä napaisuutta
päinvastaiseksi.
Akkua ei tarvitse kytkeä irti.
►  Katkaise sytytysvirta.►  Sammuta kaikki sähköä kuluttavat laitteet (audiojärjestelmä, valot, tuulilasinpyyhkimet jne.).

►  Ennen kuin kytket kaapelit akkuun, katkaise laturin B virta, jotta vaarallista kipinöintiä ei
synny.
►  Varmista, että laturin kaapelit ovat kunnossa.►  Nosta plusnavan (+) muovisuojus, jos se on varusteena.►  Kytke laturin B kaapelit seuraavasti:• punainen pluskaapeli (+) akun A plusnapaan
(+)
• musta miinuskaapeli (–) auton maadoituspisteeseen C.►  Kun lataus on valmis, katkaise laturin B virta
ennen kaapelien irrottamista akusta A.

24V
12V
-+

Mikäli autossa on tämä tarra, on
käytettävä ainoastaan 12 V:n laturia, jolla
estetään peruuttamattomat vahingot Stop &
Start -järjestelmään liittyviin sähkölaitteisiin.
Älä koskaan yritä ladata jäätynyttä akkua
– räjähdysvaara!
Jos akku on jäätynyt, tarkistuta se PEUGEOT-
jälleenmyyjällä tai valtuutetussa korjaamossa,
jossa varmistetaan, että akun sisäiset
komponentit eivät ole vahingoittuneet ja että
akkukotelo ei ole haljennut, jotta myrkyllistä ja
syövyttävää happoa ei pääse vuotamaan.
Akun irrottaminen
Jotta akun lataustaso säilyy riittävänä moottorin
käynnistämiseksi, on suositeltavaa irrottaa akku,
jos auto seisoo käyttämättömänä hyvin pitkän
ajan.
Ennen kuin irrotat akun:
►  sulje kaikki ovet ja luukut (ovet, tavaratila, 
ikkunat, katto)►  sammuta kaikki sähköä kuluttavat laitteet (audiojärjestelmä, lasinpyyhkimet, valot jne.)►  katkaise sytytysvirta ja odota neljä minuuttia.
Kun saat akun esiin, riittää, että irrotat plusnavan
(+).
Pika-akkukenkä
Plusnavan (+) irrottaminen

►  Jos varusteena, nosta (+)-navan
muovisuojus.
►  Nosta kieleke A kokonaan ylös, jolloin
akkukenkä B aukeaa lukituksesta.
►  Nosta rengas B irti.
Plusnavan (+) kytkeminen

►  Nosta kieleke A kokonaan ylös.►  Asenna avoin akkukenkä B takaisin
(+)-napaan.
►  Paina akkukenkä B pohjaan asti.►  Lukitse akkukenkä B laskemalla alas kieleke
A.
►  Jos varusteena, asenna (+)-navan
muovisuojus.
Älä käytä voimakeinoja kielekkeen
painamisessa, sillä lukitus ei onnistu, jos
rengas ei ole kunnolla paikallaan. Suorita
toimenpiteet uudelleen.
Uudelleen kytkemisen jälkeen
Kun akku on kytketty uudelleen kiinni, kytke
sytytysvirta ja odota yksi minuutti ennen
moottorin käynnistämistä, jotta elektroniset
järjestelmät saadaan alustettua.
