2020 PEUGEOT 2008 Omistajan Käsikirja (in Finnish)

151
Hyödyllisiä tietoja
7

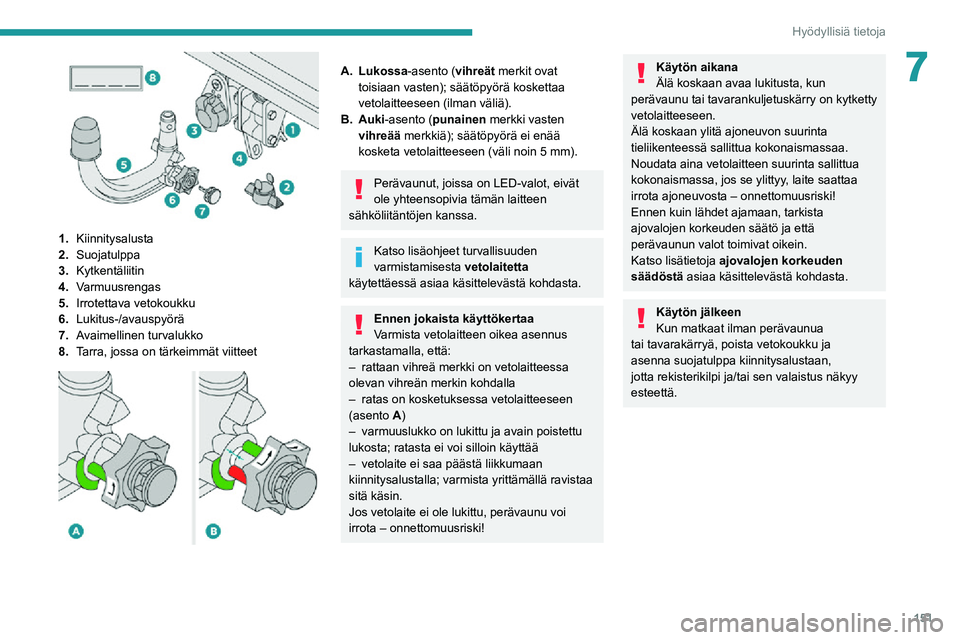

1.Kiinnitysalusta
2. Suojatulppa
3. Kytkentäliitin
4. Varmuusrengas
5. Irrotettava vetokoukku
6. Lukitus-/avauspyörä
7. Avaimellinen turvalukko
8. Tarra, jossa on tärkeimmät viitteet


A.Lukossa-asento (vihreät merkit ovat
toisiaan vasten); säätöpyörä koskettaa
vetolaitteeseen (ilman väliä).
B. Auki-asento (punainen merkki vasten
vihreää merkkiä); säätöpyörä ei enää
kosketa vetolaitteeseen (väli noin 5 mm).
Perävaunut, joissa on LED-valot, eivät
ole yhteensopivia tämän laitteen
sähköliitäntöjen kanssa.
Katso lisäohjeet turvallisuuden
varmistamisesta vetolaitetta
käytettäessä asiaa käsittelevästä kohdasta.
Ennen jokaista käyttökertaa
Varmista vetolaitteen oikea asennus
tarkastamalla, että:
– rattaan vihreä merkki on vetolaitteessa olevan vihreän merkin kohdalla– ratas on kosketuksessa vetolaitteeseen (asento A)– varmuuslukko on lukittu ja avain poistettu lukosta; ratasta ei voi silloin käyttää– vetolaite ei saa päästä liikkumaan kiinnitysalustalla; varmista yrittämällä ravistaa
sitä käsin.
Jos vetolaite ei ole lukittu, perävaunu voi
irrota – onnettomuusriski!
Käytön aikana
Älä koskaan avaa lukitusta, kun
perävaunu tai tavarankuljetuskärry on kytketty
vetolaitteeseen.
Älä koskaan ylitä ajoneuvon suurinta
tieliikenteessä sallittua kokonaismassaa.
Noudata aina vetolaitteen suurinta sallittua
kokonaismassa, jos se ylittyy, laite saattaa
irrota ajoneuvosta – onnettomuusriski!
Ennen kuin lähdet ajamaan, tarkista
ajovalojen korkeuden säätö ja että
perävaunun valot toimivat oikein.
Katso lisätietoja ajovalojen korkeuden
säädöstä asiaa käsittelevästä kohdasta.
Käytön jälkeen
Kun matkaat ilman perävaunua
tai tavarakärryä, poista vetokoukku ja
asenna suojatulppa kiinnitysalustaan,
jotta rekisterikilpi ja/tai sen valaistus näkyy
esteettä.

152
Hyödyllisiä tietoja

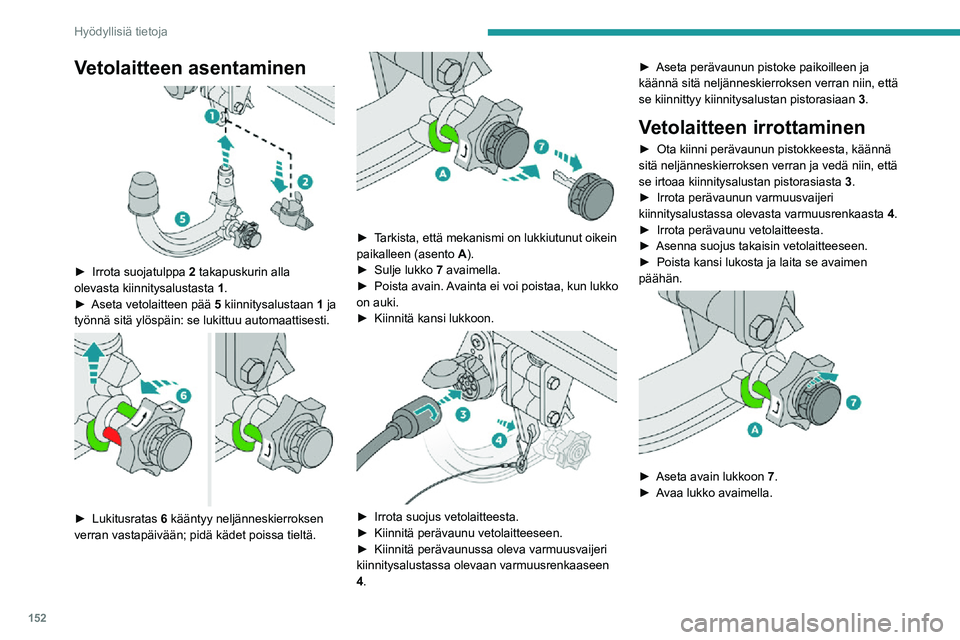

Vetolaitteen asentaminen

►  Irrota suojatulppa 2 takapuskurin alla
olevasta kiinnitysalustasta 1.
►  Aseta vetolaitteen pää 5 kiinnitysalustaan 1 ja
työnnä sitä ylöspäin: se lukittuu automaattisesti.


►  Lukitusratas 6 kääntyy neljänneskierroksen
verran vastapäivään; pidä kädet poissa tieltä.


►  Tarkista, että mekanismi on lukkiutunut oikein paikalleen (asento A).►  Sulje lukko 7 avaimella.►  Poista avain. Avainta   ei   voi   poistaa,   kun   lukko  on auki.►  Kiinnitä kansi lukkoon.

►  Irrota suojus vetolaitteesta.►  Kiinnitä perävaunu vetolaitteeseen.►  Kiinnitä perävaunussa oleva varmuusvaijeri kiinnitysalustassa olevaan varmuusrenkaaseen
4.
►  Aseta perävaunun pistoke paikoilleen ja käännä sitä neljänneskierroksen verran niin, että
se kiinnittyy kiinnitysalustan pistorasiaan 3.
Vetolaitteen irrottaminen
►  Ota kiinni perävaunun pistokkeesta, käännä sitä neljänneskierroksen verran ja vedä niin, että
se irtoaa kiinnitysalustan pistorasiasta 3.
►  Irrota perävaunun varmuusvaijeri kiinnitysalustassa olevasta varmuusrenkaasta 4.►  Irrota perävaunu vetolaitteesta.►  Asenna suojus takaisin vetolaitteeseen.►  Poista kansi lukosta ja laita se avaimen päähän.

►  Aseta avain lukkoon 7.►  Avaa lukko avaimella.

153
Hyödyllisiä tietoja
7

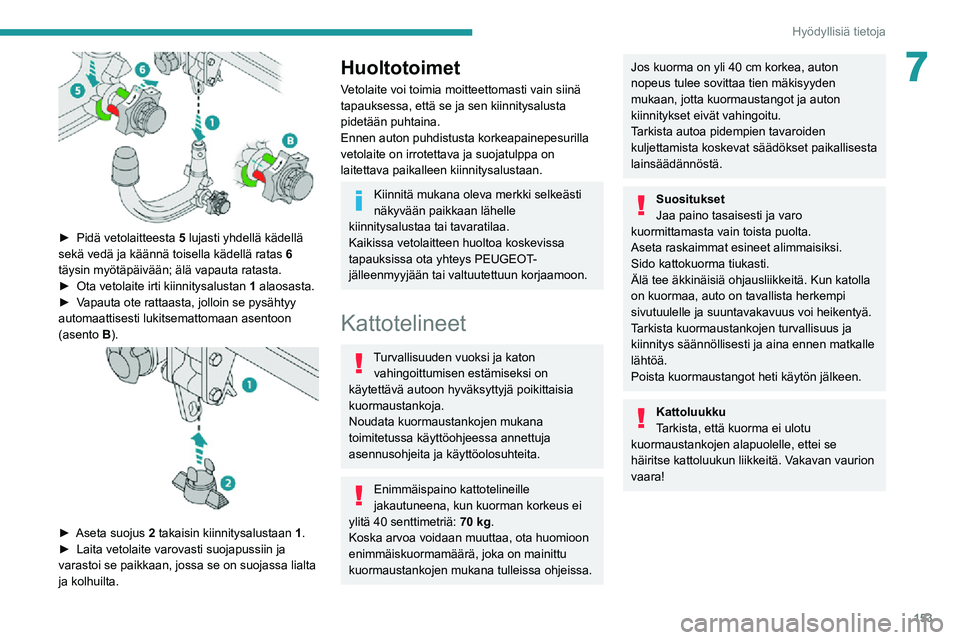

►  Pidä vetolaitteesta 5 lujasti yhdellä kädellä
sekä vedä ja käännä toisella kädellä ratas 6
täysin myötäpäivään; älä vapauta ratasta.
►  Ota vetolaite irti kiinnitysalustan 1 alaosasta.►  Vapauta ote rattaasta, jolloin se pysähtyy automaattisesti lukitsemattomaan asentoon
(asento B).


►  Aseta suojus 2 takaisin kiinnitysalustaan 1.►  Laita vetolaite varovasti suojapussiin ja varastoi se paikkaan, jossa se on suojassa lialta
ja kolhuilta.
Huoltotoimet
Vetolaite voi toimia moitteettomasti vain siinä
tapauksessa, että se ja sen kiinnitysalusta
pidetään puhtaina.
Ennen auton puhdistusta korkeapainepesurilla
vetolaite on irrotettava ja suojatulppa on
laitettava paikalleen kiinnitysalustaan.
Kiinnitä mukana oleva merkki selkeästi
näkyvään paikkaan lähelle
kiinnitysalustaa tai tavaratilaa.
Kaikissa vetolaitteen huoltoa koskevissa
tapauksissa ota yhteys PEUGEOT-
jälleenmyyjään tai valtuutettuun korjaamoon.
Kattotelineet
Turvallisuuden vuoksi ja katon vahingoittumisen estämiseksi on
käytettävä autoon hyväksyttyjä poikittaisia
kuormaustankoja.
Noudata kuormaustankojen mukana
toimitetussa käyttöohjeessa annettuja
asennusohjeita ja käyttöolosuhteita.
Enimmäispaino kattotelineille
jakautuneena, kun kuorman korkeus ei
ylitä 40 senttimetriä: 70 kg.
Koska arvoa voidaan muuttaa, ota huomioon
enimmäiskuormamäärä, joka on mainittu
kuormaustankojen mukana tulleissa ohjeissa.
Jos kuorma on yli 40 cm korkea, auton nopeus tulee sovittaa tien mäkisyyden
mukaan, jotta kuormaustangot ja auton
kiinnitykset eivät vahingoitu.
Tarkista autoa pidempien tavaroiden
kuljettamista koskevat säädökset paikallisesta
lainsäädännöstä.
Suositukset
Jaa paino tasaisesti ja varo
kuormittamasta vain toista puolta.
Aseta raskaimmat esineet alimmaisiksi.
Sido kattokuorma tiukasti.
Älä tee äkkinäisiä ohjausliikkeitä. Kun katolla
on kuormaa, auto on tavallista herkempi
sivutuulelle ja suuntavakavuus voi heikentyä.
Tarkista kuormaustankojen turvallisuus ja
kiinnitys säännöllisesti ja aina ennen matkalle
lähtöä.
Poista kuormaustangot heti käytön jälkeen.
Kattoluukku
Tarkista, että kuorma ei ulotu
kuormaustankojen alapuolelle, ettei se
häiritse kattoluukun liikkeitä. Vakavan vaurion
vaara!

154
Hyödyllisiä tietoja
Asentamiseen ja irrottamiseen liittyen on suositeltavaa ottaa yhteys PEUGEOT-
jälleenmyyjään tai valtuutettuun korjaamoon.
Varmista ennen toimintoa, että moottori
on sammutettuna ja jäähdyttimen
puhallin on pysähtynyt.
Niiden irrottaminen on tärkeää, kun:– ulkolämpötila ylittää 10 °C.– hinatessa.– nopeus on yli 120 km/h.
Asentaminen

►  Pidä sivuruutua puskurin alemman vasemman säleikön edessä.►  Kiinnitä ensin alakiinnikettä puskuriin.
►  Kallista sivuruutua ylöspäin, kunnes kolme yläkiinnikettä on napsahtavat kiinni puskuriin.►  Varmista, että yksikkö on tukevasti paikallaan painamalla sitä reunasta.

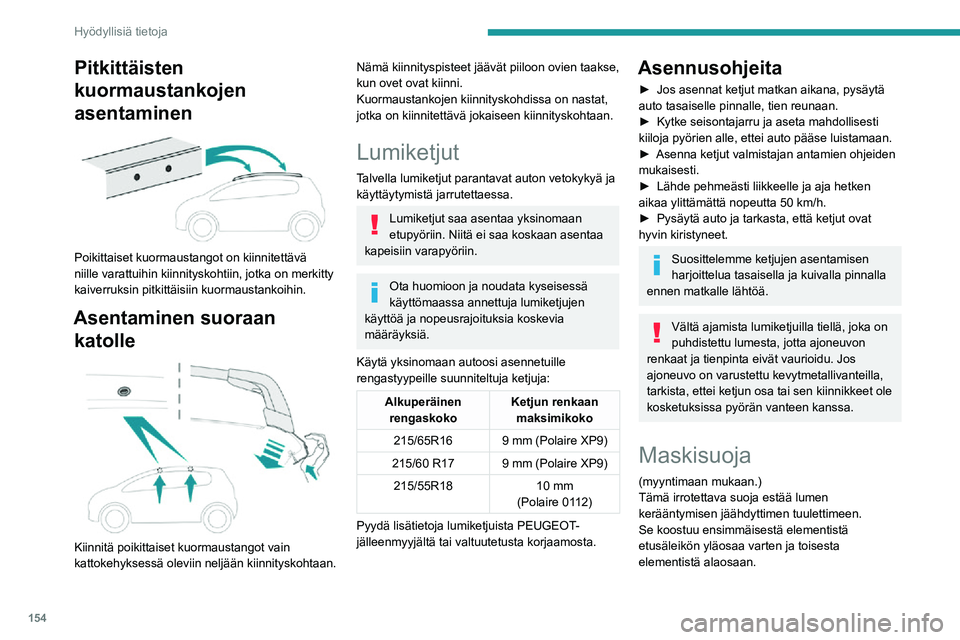

Pitkittäisten
kuormaustankojen
asentaminen


Poikittaiset kuormaustangot on kiinnitettävä
niille varattuihin kiinnityskohtiin, jotka on merkitty
kaiverruksin pitkittäisiin kuormaustankoihin.
Asentaminen suoraan
katolle


Kiinnitä poikittaiset kuormaustangot vain
kattokehyksessä oleviin neljään kiinnityskohtaan.
Nämä kiinnityspisteet jäävät piiloon ovien taakse,
kun ovet ovat kiinni.
Kuormaustankojen kiinnityskohdissa on nastat,
jotka on kiinnitettävä jokaiseen kiinnityskohtaan.
Lumiketjut
Talvella lumiketjut parantavat auton vetokykyä ja
käyttäytymistä jarrutettaessa.
Lumiketjut saa asentaa yksinomaan
etupyöriin. Niitä ei saa koskaan asentaa
kapeisiin varapyöriin.
Ota huomioon ja noudata kyseisessä
käyttömaassa annettuja lumiketjujen
käyttöä ja nopeusrajoituksia koskevia
määräyksiä.
Käytä yksinomaan autoosi asennetuille
rengastyypeille suunniteltuja ketjuja:
Alkuperäinen rengaskoko Ketjun renkaan
maksimikoko
215/65R16
9 mm (Polaire XP9)
215/60 R179 mm (Polaire XP9)
215/55R18 10 mm (Polaire 0112)
Pyydä lisätietoja lumiketjuista PEUGEOT-
jälleenmyyjältä tai valtuutetusta korjaamosta.
Asennusohjeita
►  Jos asennat ketjut matkan aikana, pysäytä
auto tasaiselle pinnalle, tien reunaan.
►  Kytke seisontajarru ja aseta mahdollisesti kiiloja pyörien alle, ettei auto pääse luistamaan.►  Asenna ketjut valmistajan antamien ohjeiden mukaisesti.►  Lähde pehmeästi liikkeelle ja aja hetken aikaa ylittämättä nopeutta 50 km/h.►  Pysäytä auto ja tarkasta, että ketjut ovat hyvin kiristyneet.
Suosittelemme ketjujen asentamisen
harjoittelua tasaisella ja kuivalla pinnalla
ennen matkalle lähtöä.
Vältä ajamista lumiketjuilla tiellä, joka on
puhdistettu lumesta, jotta ajoneuvon
renkaat ja tienpinta eivät vaurioidu. Jos
ajoneuvo on varustettu kevytmetallivanteilla,
tarkista, ettei ketjun osa tai sen kiinnikkeet ole
kosketuksissa pyörän vanteen kanssa.
Maskisuoja
(myyntimaan mukaan .)
Tämä irrotettava suoja estää lumen
kerääntymisen jäähdyttimen tuulettimeen.
Se koostuu ensimmäisestä elementistä
etusäleikön yläosaa varten ja toisesta
elementistä alaosaan.

155
Hyödyllisiä tietoja

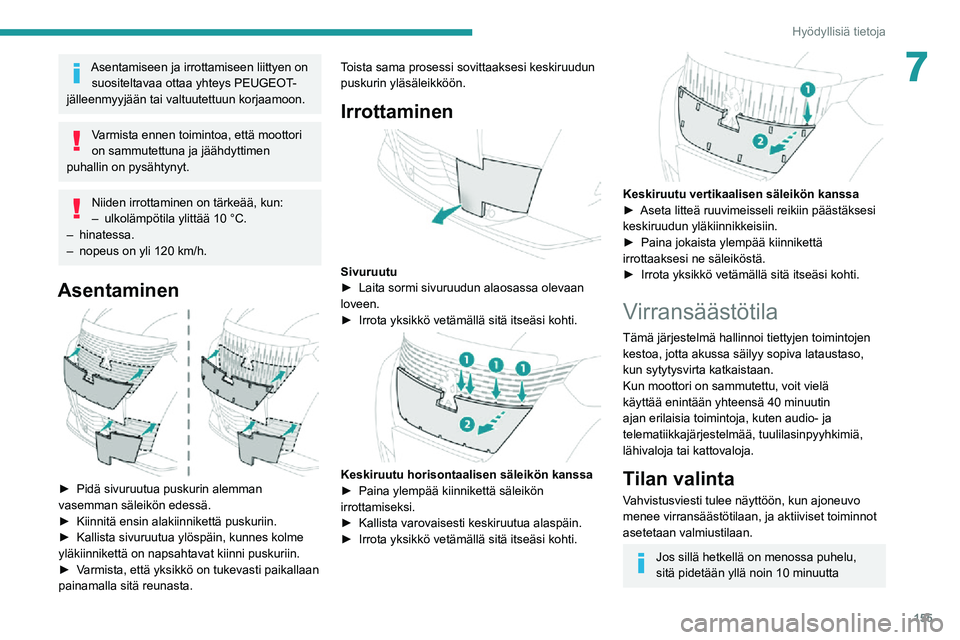

7Asentamiseen ja irrottamiseen liittyen on suositeltavaa ottaa yhteys PEUGEOT-
jälleenmyyjään tai valtuutettuun korjaamoon.
Varmista ennen toimintoa, että moottori
on sammutettuna ja jäähdyttimen
puhallin on pysähtynyt.
Niiden irrottaminen on tärkeää, kun:– ulkolämpötila ylittää 10 °C.– hinatessa.– nopeus on yli 120 km/h.
Asentaminen

►  Pidä sivuruutua puskurin alemman vasemman säleikön edessä.►  Kiinnitä ensin alakiinnikettä puskuriin.
►  Kallista sivuruutua ylöspäin, kunnes kolme yläkiinnikettä on napsahtavat kiinni puskuriin.►  Varmista, että yksikkö on tukevasti paikallaan painamalla sitä reunasta. Toista sama prosessi sovittaaksesi keskiruudun
puskurin yläsäleikköön.
Irrottaminen

Sivuruutu►  Laita sormi sivuruudun alaosassa olevaan loveen.►  Irrota yksikkö vetämällä sitä itseäsi kohti.

Keskiruutu horisontaalisen säleikön kanssa►  Paina ylempää kiinnikettä säleikön irrottamiseksi.►  Kallista varovaisesti keskiruutua alaspäin.►  Irrota yksikkö vetämällä sitä itseäsi kohti.

Keskiruutu vertikaalisen säleikön kanssa►  Aseta litteä ruuvimeisseli reikiin päästäksesi keskiruudun yläkiinnikkeisiin.►  Paina jokaista ylempää kiinnikettä irrottaaksesi ne säleiköstä.►  Irrota yksikkö vetämällä sitä itseäsi kohti.
Virransäästötila
Tämä järjestelmä hallinnoi tiettyjen toimintojen
kestoa, jotta akussa säilyy sopiva lataustaso,
kun sytytysvirta katkaistaan.
Kun moottori on sammutettu, voit vielä
käyttää enintään yhteensä 40 minuutin
ajan erilaisia toimintoja, kuten audio- ja
telematiikkajärjestelmää, tuulilasinpyyhkimiä,
lähivaloja tai kattovaloja.
Tilan valinta
Vahvistusviesti tulee näyttöön, kun ajoneuvo
menee virransäästötilaan, ja aktiiviset toiminnot
asetetaan valmiustilaan.
Jos sillä hetkellä on menossa puhelu,
sitä pidetään yllä noin 10 minuutta

156
Hyödyllisiä tietoja

►  Nosta ulkoista tuulihaan vapautinlevyä ja avaa konepelti.►  Vapauta tukivarsi ja kiinnitä se varmistimeen, niin konepelti pysyy auki.
Sulkeminen
►  Pidä konepeltiä ylhäällä ja vedä tukivarsi tukilovesta.►  Napsauta tukivarsi takaisin pidikkeeseen.►  Laske konepeltiä ja anna sen pudota kiinni pieneltä korkeudelta.►  Nosta konepellistä tarkistaaksesi, että se on lukkiutunut oikein.
Koska konepellin alla moottoritilassa on
sähkölaitteita, sen vedelle alttiiksi
joutumista (sade, pesu jne.) on vältettävä.
Moottoritila
Esimerkissä oleva moottori on vain
havainnollistamistarkoitukseen.
audiojärjestelmän handsfree-järjestelmän
kautta.

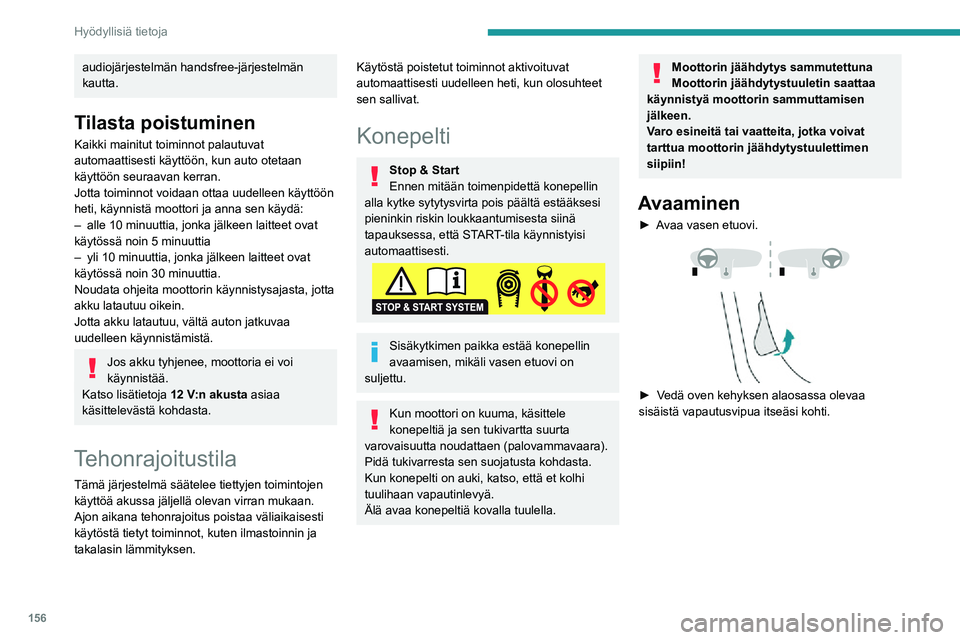

Tilasta poistuminen
Kaikki mainitut toiminnot palautuvat
automaattisesti käyttöön, kun auto otetaan
käyttöön seuraavan kerran.
Jotta toiminnot voidaan ottaa uudelleen käyttöön
heti, käynnistä moottori ja anna sen käydä:
– alle 10 minuuttia, jonka jälkeen laitteet ovat käytössä noin 5 minuuttia– yli 10 minuuttia, jonka jälkeen laitteet ovat käytössä noin 30 minuuttia.
Noudata ohjeita moottorin käynnistysajasta, jotta
akku latautuu oikein.
Jotta akku latautuu, vältä auton jatkuvaa
uudelleen käynnistämistä.
Jos akku tyhjenee, moottoria ei voi
käynnistää.
Katso lisätietoja 12 V:n akusta asiaa
käsittelevästä kohdasta.
Tehonrajoitustila
Tämä järjestelmä säätelee tiettyjen toimintojen
käyttöä akussa jäljellä olevan virran mukaan.
Ajon aikana tehonrajoitus poistaa väliaikaisesti
käytöstä tietyt toiminnot, kuten ilmastoinnin ja
takalasin lämmityksen.
Käytöstä poistetut toiminnot aktivoituvat
automaattisesti uudelleen heti, kun olosuhteet
sen sallivat.
Konepelti
Stop & Start
Ennen mitään toimenpidettä konepellin
alla kytke sytytysvirta pois päältä estääksesi
pieninkin riskin loukkaantumisesta siinä
tapauksessa, että START-tila käynnistyisi
automaattisesti.
Sisäkytkimen paikka estää konepellin
avaamisen, mikäli vasen etuovi on
suljettu.
Kun moottori on kuuma, käsittele
konepeltiä ja sen tukivartta suurta
varovaisuutta noudattaen (palovammavaara).
Pidä tukivarresta sen suojatusta kohdasta.
Kun konepelti on auki, katso, että et kolhi
tuulihaan vapautinlevyä.
Älä avaa konepeltiä kovalla tuulella.
Moottorin jäähdytys sammutettuna
Moottorin jäähdytystuuletin saattaa
käynnistyä moottorin sammuttamisen
jälkeen.
Varo esineitä tai vaatteita, jotka voivat
tarttua moottorin jäähdytystuulettimen
siipiin!
Avaaminen
►  Avaa vasen etuovi.


►  Vedä oven kehyksen alaosassa olevaa sisäistä vapautusvipua itseäsi kohti.

157
Hyödyllisiä tietoja
7

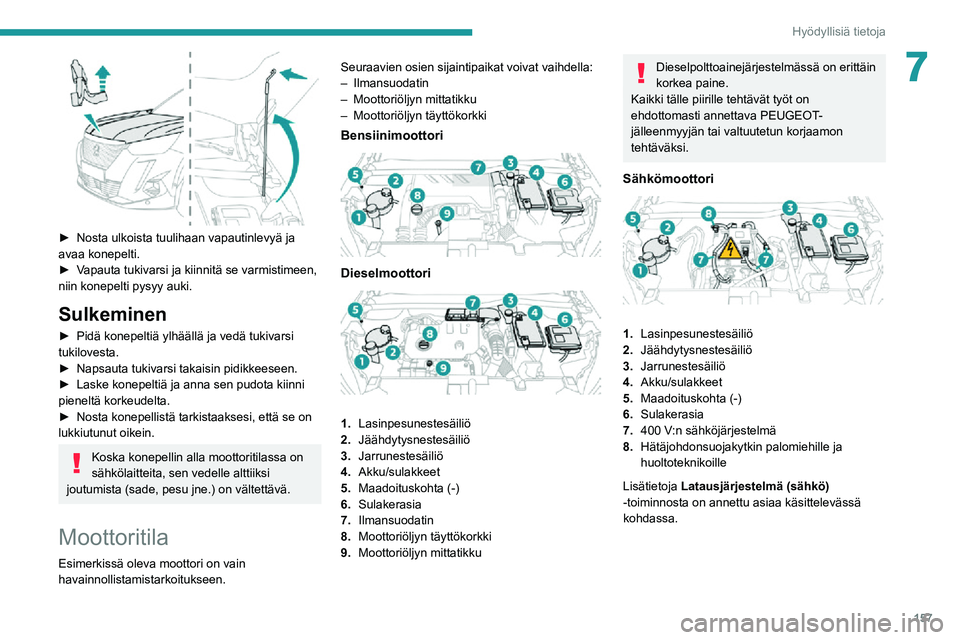

►  Nosta ulkoista tuulihaan vapautinlevyä ja avaa konepelti.►  Vapauta tukivarsi ja kiinnitä se varmistimeen, niin konepelti pysyy auki.
Sulkeminen
►  Pidä konepeltiä ylhäällä ja vedä tukivarsi tukilovesta.►  Napsauta tukivarsi takaisin pidikkeeseen.►  Laske konepeltiä ja anna sen pudota kiinni pieneltä korkeudelta.►  Nosta konepellistä tarkistaaksesi, että se on lukkiutunut oikein.
Koska konepellin alla moottoritilassa on
sähkölaitteita, sen vedelle alttiiksi
joutumista (sade, pesu jne.) on vältettävä.
Moottoritila
Esimerkissä oleva moottori on vain
havainnollistamistarkoitukseen. Seuraavien osien sijaintipaikat voivat vaihdella:
– Ilmansuodatin– Moottoriöljyn mittatikku– Moottoriöljyn täyttökorkki
Bensiinimoottori

Dieselmoottori

1.
Lasinpesunestesäiliö
2. Jäähdytysnestesäiliö
3. Jarrunestesäiliö
4. Akku/sulakkeet
5. Maadoituskohta (-)
6. Sulakerasia
7. Ilmansuodatin
8. Moottoriöljyn täyttökorkki
9. Moottoriöljyn mittatikku
Dieselpolttoainejärjestelmässä on erittäin
korkea paine.
Kaikki tälle piirille tehtävät työt on
ehdottomasti annettava PEUGEOT-
jälleenmyyjän tai valtuutetun korjaamon
tehtäväksi.
Sähkömoottori

1. Lasinpesunestesäiliö
2. Jäähdytysnestesäiliö
3. Jarrunestesäiliö
4. Akku/sulakkeet
5. Maadoituskohta (-)
6. Sulakerasia
7. 400 V:n sähköjärjestelmä
8. Hätäjohdonsuojakytkin palomiehille ja
huoltoteknikoille
Lisätietoja Latausjärjestelmä (sähkö)
-toiminnosta on annettu asiaa käsittelevässä
kohdassa.

158
Hyödyllisiä tietoja
30 minuutin ajan öljyn lisäämisen sytytysvirran päällekytkemisen jälkeen
mittaristossa näkyvä öljytaso ei ole oikea.
Jarruneste
Nestetason tulee olla lähellä MAX-
merkkiä. Jos ei, tarkista jarrupalojen
kuluminen.
Katso valmistajan huoltokaaviosta, kuinka usein
jarruneste pitää vaihtaa.
Puhdista korkki ennen sen irrottamista,
kun täytät säiliötä. Käytä ainoastaan
DOT4-jarrunestettä suljetusta säiliöstä.
Moottorin jäähdytysneste
Nesteen lisääminen kahden huollon välillä
on normaalia.
Tason tarkastus ja nesteen lisääminen on
tehtävä vain moottorin ollessa kylmä.
Alhainen taso voi aiheuttaa vakavia
moottorivaurioita.
Tason tulee olla lähellä MAX-merkkiä, mutta se
ei saa koskaan olla sen yläpuolella.
Jos taso on lähellä MIN-merkkiä tai sen
alapuolella, nestettä on ehdottomasti lisättävä.
Kun moottori on kuuma, puhallin säätää tämän
nesteen lämpötilaa.
Jäähdytysjärjestelmä on paineistettu, joten
moottorin sammuttamisen jälkeen on odotettava
vähintään yksi tunti, ennen kuin mitään
toimenpiteitä tehdään.
Nestemäärien tarkastus
Tarkasta kaikki seuraavat tasot säännöllisesti
valmistajan huolto-ohjelman mukaisesti.
Täydennä tasoja tarvittaessa, ellei toisin
ilmoiteta.
Mikäli taso on laskenut paljon, tarkistuta
kyseinen järjestelmä PEUGEOT-verkostolla tai
valtuutetulla korjaamolla.
Nesteiden tulee vastata valmistajan ja
ajoneuvon moottorin vaatimuksia.
Kun joudut tekemään toimenpiteitä
konepellin alla, ole tarkkaavainen ja
varovainen, sillä tietyt moottorin osat voivat
olla polttavan kuumia (palovammavaara) ja
jäähdytyspuhallin voi käynnistyä arvaamatta
(vaikka sytytysvirta on katkaistu).
Käytetyt nesteet ja öljyt
Vältä pitkäaikaista ihokosketusta
jäteöljyyn ja nesteisiin.
Suurin osa näistä nesteistä on haitallisia
terveydelle ja syövyttäviä.
Älä kaada jäteöljyä tai nesteitä viemäriin tai maahan.
Tyhjennä käytetty öljy tätä tarkoitusta varten
varattuihin säiliöihin PEUGEOT-verkostolla tai
valtuutetussa korjaamossa.
Moottoriöljy
Taso tarkistetaan, kun moottori on ollut kytketty pois päältä vähintään 30 minuutin
ajan ja auto on tasaisella alustalla, joko
käyttämällä mittariston öljytason osoitinta, kun
sytytysvirta on kytketty päälle (sähköisellä
mittarilla varustetuissa ajoneuvoissa), tai
käyttämällä mittatikkua.
On normaalia, että öljyä joudutaan lisäämään
tarkastusten (tai öljynvaihtojen) välillä. On
suositeltavaa tarkastaa taso ja tarvittaessa lisätä
öljyä 5 000 km:n välein.
Jotta moottori ja pakokaasunpuhdistus
toimisivat luotettavasti, moottoriöljyyn ei
saa koskaan lisätä mitään lisäaineita.
Tarkistus öljynmittatikulla
Moottoriöljyn mittatikun sijainnin voit katsoa
vastaavasta moottoritilan kuvasta.
►  Ota kiinni mittatikun värillisestä päästä ja vedä se kokonaan ulos.
►  Kuivaa mittatikun pää puhtaalla ja nukkaamattomalla liinalla.

►  Aseta mittatikku takaisin paikalleen pohjaan saakka, jonka jälkeen vedä se uudelleen pois ja
tarkista tikusta öljyn taso: öljyn tason tulee olla
merkkien A (max) ja B (min) välissä.
Älä käynnistä moottoria, jos taso on:
– merkin A yläpuolella: ota yhteys PEUGEOT-
jälleenmyyjään tai valtuutettuun korjaamoon.
– merkin B alapuolella: lisää välittömästi
moottoriöljyä.
Öljyn laatuvaatimukset
Ennen kuin lisäät tai vaihdat
moottoriöljyä, tarkista, että öljy sopii
moottorille ja noudattaa auton mukana
toimitetun huolto-ohjelman suosituksia
(saatavilla myös PEUGEOT-jälleenmyyjältäsi
ja valtuutetuista korjaamoista).
Jos käytät öljyä, jota ei ole suositeltu, yleinen
takuu voi mitätöityä moottorin rikkoutuessa.
Moottoriöljyn lisääminen
Moottoriöljyn täyttötulpan sijainnin voit katsoa
vastaavasta konepellin alla olevasta moottoritilan
kuvasta.
►  Kaada öljyä pienissä määrissä, vältä öljyn 
roiskumista moottorin osiin (tulipalon vaara).►  Odota muutama minuutti, ennen kuin tarkistat öljyn tason mittatikulla.►  Täytä nestettä säiliöön, jos se on tarpeen.►  Kierrä öljytason tarkistuksen jälkeen täyttötulppa huolellisesti kiinni ja laita mittatikku
paikalleen.
