2020 OPEL VIVARO C Manual de Instruções (in Portugues)

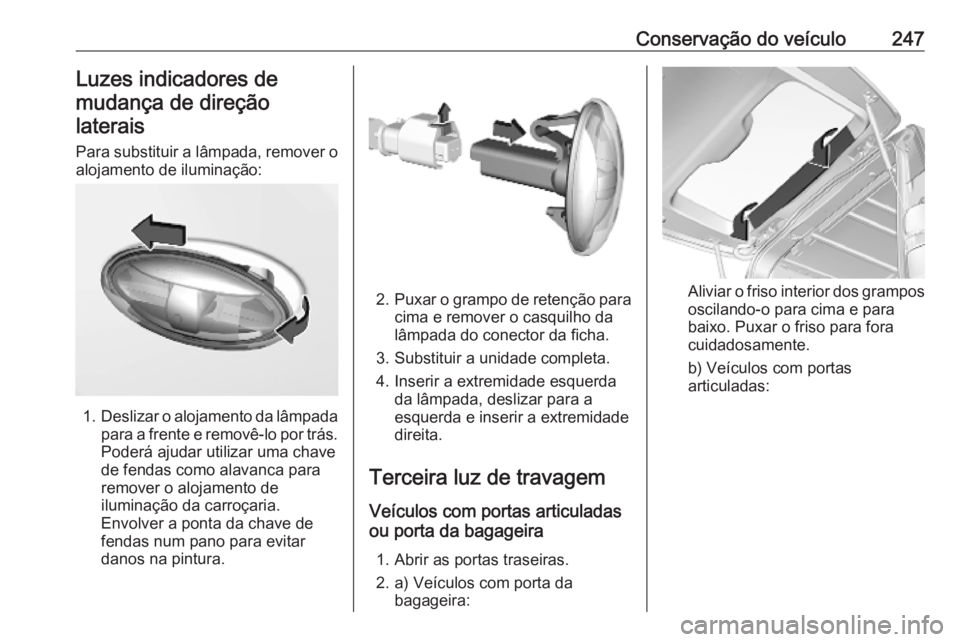

Conservação do veículo247Luzes indicadores demudança de direçãolaterais
Para substituir a lâmpada, remover o
alojamento de iluminação:
1. Deslizar o alojamento da lâmpada
para a frente e removê-lo por trás. Poderá ajudar utilizar uma chave
de fendas como alavanca para
remover o alojamento de
iluminação da carroçaria.
Envolver a ponta da chave de
fendas num pano para evitar
danos na pintura.
2. Puxar o grampo de retenção para
cima e remover o casquilho da
lâmpada do conector da ficha.
3. Substituir a unidade completa.
4. Inserir a extremidade esquerda da lâmpada, deslizar para a
esquerda e inserir a extremidade
direita.
Terceira luz de travagem
Veículos com portas articuladas
ou porta da bagageira
1. Abrir as portas traseiras.
2. a) Veículos com porta da bagageira:Aliviar o friso interior dos grampos
oscilando-o para cima e para
baixo. Puxar o friso para fora
cuidadosamente.
b) Veículos com portas
articuladas:

248Conservação do veículo
Envolver um pano à volta da
ponta de uma chave de fendas
chanfrada para evitar danos na
pintura. Remover a cobertura
interior ou a grelha de ventilação
com a chave de fendas.
3. Pressionar o grupo ótico dos travões cuidadosamente para
fora através da reentrância.
4. Separar o cabo do retentor no grupo ótico.5.Remover o casquilho da lâmpada
defeituosa rodando-o um quarto
de volta no sentido contrário ao
dos ponteiros do relógio.
6. Substituir lâmpada.
7. Instalar o grupo ótico dos travões conforme explicado acima, pela
ordem inversa.
Luz da chapa de matrícula 1. a) Veículos com porta da bagageira:Inserir uma chave de fendas final,
por exemplo, numa das
reentrâncias da tampa e
pressioná-la para fora para
desengatá-la. Retirar a tampa.
b) Veículos com portas
articuladas:

Conservação do veículo249
Inserir uma chave de fendas
numa das reentrâncias da tampa
e utilizá-la como alavanca para
remover a tampa. Retirar a
tampa.
2. Puxar a lâmpada para fora do casquilho e substituí-la.
3. Prender a tampa.
Luzes do habitáculo Mandar substituir as seguintes luzesnuma oficina:
● luz de cortesia, luzes de leitura
● luz da bagageira
● iluminação do painel de instrumentosInstalação elétrica
Fusíveis Os dados do fusível de substituição
devem coincidir com os dados do
fusível avariado.
Existem duas caixas de fusíveis no
veículo:
● compartimento do motor
● painel de instrumentos
Antes de se substituir um fusível,
desligar o respectivo interruptor e a ignição.
Um fusível fundido terá um fio
derretido.Atenção
Não substituir o fusível até ter sido corrigida a causa da avaria.
Algumas funções são protegidas por
vários fusíveis.
Podem também existir fusíveis sem
função atribuída.

250Conservação do veículoExtractor de fusíveisPoderá haver um extrator de fusíveis
por trás da tampa da caixa de fusíveis
do habitáculo:
Desengatar a tampa puxando-a pelo
canto superior esquerdo e em
seguida pelo direito. Desengatar a
tampa completamente e virá-la ao
contrário.
O extrator tem dois lados, cada um
dos quais está concebido para um
tipo de fusível diferente.
Segurar no fusível com o extrator de
fusíveis e remover o fusível.
Caixa de fusíveis no
compartimento do motor
A caixa de fusíveis encontra-se na
parte da frente esquerda do
compartimento do motor.
Desengatar a tampa e removê-la.
N.ºCircuito12Jatos lava-vidros aquecidos14Bomba dos lava-vidros dianteiro
e traseiro15Sistema de radar dianteiro,
direção assistida elétrica

Conservação do veículo251N.ºCircuito17Interface dos sistemas inte‐
grados19Motor do limpa-vidros dianteiro20Bomba dos lava-vidros dianteiro
e traseiro21Bomba de lavagem dos faróis22Buzina23Máximos lado direito24Máximos lado esquerdo
Depois de substituir os fusíveis
defeituosos, fechar a tampa da caixa
de fusíveis e engatá-la.
Se a tampa da caixa dos fusíveis não
for fechada correctamente, poderão
ocorrer avarias.
Caixa de fusíveis no painelde instrumentos
A caixa de fusíveis está situada numa
tampa no painel de instrumentos do
lado esquerdo.
Remover a tampa puxando na
metade superior esquerda e em
seguida na metade superior direita.
Versão 1 (Eco)
N.ºCircuito1Interruptor da embraiagem,
direção assistida4Buzina5Bomba dos lava-vidros dian‐
teiro e traseiro6Bomba dos lava-vidros dian‐
teiro e traseiro7Tomada de corrente traseira8Limpa-vidros traseiros10/11Sistema de fecho centrali‐
zado13Mostrador Head-up,
comandos da climatização,
comandos do Sistema de
informação e lazer, seletor de velocidade14Sistema de alarme antir‐
roubo, unidade de telemática17Conjunto de instrumentos19Telecomandos no volante

252Conservação do veículoN.ºCircuito21Sistema antirroubo ou chave
eletrónica22Câmara dianteira, sensor de
chuva e luz23Aviso do cinto de segurança24Sensores de estaciona‐
mento, Sistema de infor‐
mação e lazer, câmara
traseira25Airbags29Sistema de informação e
lazer31Sistema de informação e
lazer (+ bateria)32Ponto de saída de energia
dianteiro34Espelho retrovisor interior,
sistema de monitorização do
ângulo morto, comandos dos
espelhos retrovisores das
portasN.ºCircuito35Jatos lava-vidros aquecidos,
ajuste do alcance dos faróis36Luzes do habitáculo, carre‐
gador da lanterna
Versão 2 (Integral)
N.ºCircuito1Sistema antirroubo ou
chave eletrónica5Sensores de estacio‐
namento, Sistema de
informação e lazer,
câmara traseira7Comandos da climati‐
zação traseira, amplifi‐
cador do sistema de
áudio8Limpa-vidros traseiros10/11Sistema de fecho
centralizado12Sistema de alarme anti- -roubo17Tomada de corrente
traseira18Unidade de telemática21Luzes do habitáculo,
carregador da lanterna22Luzes do habitáculo,
luz do porta-luvas

Conservação do veículo253N.ºCircuito23Sistema de monitori‐
zação do ângulo morto,
comandos dos espe‐
lhos retrovisores das
portas24Telecomandos no
volante25Regulação do alcance
dos faróis26Aviso do cinto de segu‐ rança27Câmara dianteira,
sensor de chuva e luz28Mostrador Head-up,
comandos da climati‐
zação dianteira,
comandos do Sistema
de informação e lazer,
seletor de velocidade30A ou 30BSistema de áudio (+
bateria)31AirbagN.ºCircuito33Ponto de saída de
energia dianteiro35Conjunto de instru‐
mentos36Sistema de informação
e lazerFerramentas do veículo
Ferramentas
As ferramentas encontram-se na
caixa por baixo do banco dianteiro
esquerdo.

254Conservação do veículoAbrir a caixa
1. A caixa está presa por duasbarras, as quais a impedem de
sair do respetivo alojamento se
não for arrumada corretamente.
2. Pressionar os trincos e deslizá- -los para dentro para soltar a
caixa. Levantar a caixa
ligeiramente para soltá-la da
barra 1. Puxá-la para fora.
3. Levantar a caixa para cima a fim
de passar a barra 2.
4. Desengatar os retentores na
tampa da caixa e abri-la.
Arrumar a caixa
