2020 OPEL VIVARO C Instruktionsbok

Bilvård2233. Ta ut lampan ur lampsockeln ochbyt ut den.
4. Sätt in lampsockeln i reflektor‐ huset.
5. Montera skyddet.
Dimljus fram
1. Skruva loss och ta bort den undre
kåpan.
2. Vrid lamphållaren moturs och ta ut
den ur lampenheten.
3. Lossa kabelkontakten genom att dra i låsklacken.
4. Ta bort och byt ut lampenheten och sätt tillbaka kabelkontakten.
Observera att glödlampa och
hållare är en enhet som måste
bytas tillsammans.
5. Sätt in lamphållaren i lamp‐ enheten, vrid medurs och sätt fast
den.
6. Montera lampenheten genom att dra åt de två skruvarna.
7. Sätt tillbaka kåpan och snäpp fast
den.

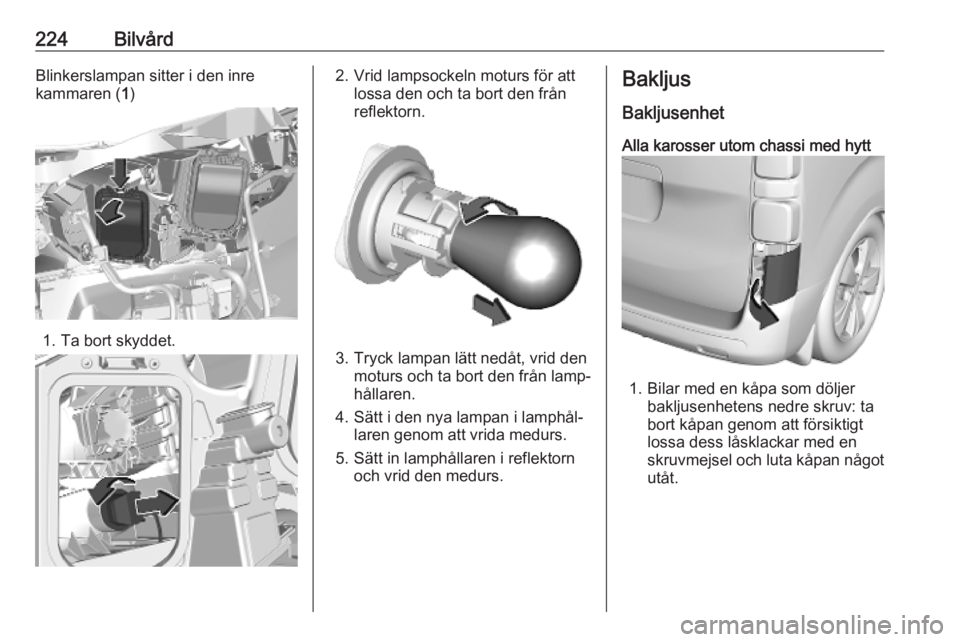

Främre blinkers
Illustrationerna visar höger strålkas‐
tarenhet.

224BilvårdBlinkerslampan sitter i den inre
kammaren ( 1)
1. Ta bort skyddet.
2. Vrid lampsockeln moturs för att
lossa den och ta bort den från
reflektorn.
3. Tryck lampan lätt nedåt, vrid den moturs och ta bort den från lamp‐
hållaren.
4. Sätt i den nya lampan i lamphål‐ laren genom att vrida medurs.
5. Sätt in lamphållaren i reflektorn och vrid den medurs.
Bakljus
Bakljusenhet Alla karosser utom chassi med hytt
1. Bilar med en kåpa som döljer bakljusenhetens nedre skruv: ta
bort kåpan genom att försiktigt
lossa dess låsklackar med en
skruvmejsel och luta kåpan något
utåt.

Bilvård225
2. Skruva loss och ta bort de tvåskruvarna.
3. Bilar med luftutsläpp eller kåpabakom bakljuset, i panelen: Ta
bort luftutsläppet eller kåpan.
4. Håll i ljusenheten, tryck in låsklacken som håller fast
bakljusenheten i karossen.
5. Dra försiktigt bort bakljusenheten från fördjupningen och ta bort
den. Var försiktig så att kabelka‐
nalen förblir i läge.
6. Lossa kabeln från hållaren i ljusenheten.
7.Lossa den mittre låsklacken, dra i
lamphållaren och lossa de kvar‐
varande låsklackarna.

226Bilvård
8. Tryck glödlampan något nedåt,vrid den och ta bort den från lamp‐
hållaren. Sätt i en ny glödlampa:
Bakljus/parkeringsljus ( 1)
Backljus ( 2)
Bromsljus/parkeringsljus ( 3)
Blinkers/varningsblinkers ( 4)
9. Fäst lamphållaren på lamp‐ enheten.
10. Fäst kabeln på hållaren.
11. Fäst lampenheten i karossen och dra åt båda skruvarna.
12. Clips i kåpan som kan ha täcktbakljusenhetens nedre skruv.
13. Sätt dit kåpan eller luftutsläppet bakom bakljuset om den togs bort
tidigare.
Chassi med hytt
1. Ta bort de fyra skruvarna från glaset.
2. Ta bort glaset från öppningen.
3. Tryck in glödlampan något i lamp‐
hållaren, vrid moturs, ta bort och
byt glödlampan.
Blinker ( 1)
Bromsljus ( 2)
Bakljus ( 3)
Backljus ( 4)
Dimbakljus, kan finnas enbart på
en sida ( 5)
4. Montera glaset i öppningen och sätt tillbaka de fyra skruvarna.

Bilvård227SidoblinkersTa bort lamphuset när du ska byta
glödlampan:
1. Skjut lamphuset framåt och ta bort
det baktill. Det kan hjälpa att
bända ut lamphuset från karossen med en skruvmejsel. Linda en
trasa om skruvmejselns spets för
att förhindra lackskador.
2. Dra låsklacken uppåt och ta bort lamphållaren från stickkontakten.
3. Byt ut hela enheten.
4. Sätt in lampans vänstra ände, för den åt vänster och sätt in den
högra änden.
Högt mittmonterat bromsljus
Bilar med dörrar med gångjärn eller baklucka
1. Öppna bakdörrarna.
2. a) bilar med baklucka:
Lossa innerklädseln från clipsen
genom att vrida den uppåt och
nedåt. Dra försiktigt av klädseln.
b) bilar med dörrar med gångjärn:

228BilvårdLinda en trasa runt spetsen på en
platt skruvmejsel för att förhindra
skador på lacken. Ta bort den inre
kåpan eller luftutsläppet med
skruvmejseln.
3. Tryck försiktigt ut bromsljusenhe‐ ten genom fördjupningen.
4. Lossa kabeln från hållaren i ljusenheten.
5. Ta bort den trasiga lampanshållare genom att vrida den ett
kvarts varv moturs.
6. Byt glödlampan.
7. Montera bromsljusenheten på samma sätt som ovan, fast i
omvänd ordning.
Registreringsskyltsbelys‐
ning
1. a) bilar med baklucka:
Sätt in t.ex. en smal skruvmejsel i
en av fördjupningarna i locket och snäpp loss det genom att trycka
utåt. Ta bort skyddet.
b) bilar med dörrar med gångjärn:
Sätt in en skruvmejsel i en av
fördjupningarna i locket och bänd ut det. Ta bort skyddet.

Bilvård2292. Dra ut glödlampan från lamphål‐laren och byt den.
3. Fäst kåpan.
Kupébelysning Låt en verkstad byta följande lampor: ● kupébelysning och läslampor
● bagageutrymmesbelysning
● instrumentpanelbelysningElsystem
Säkringar Utför bytet enligt texten på den
defekta säkringen.
Det finns två säkringscentraler i bilen: ● motorrum
● instrumentpanel
Innan en säkring byts ut, koppla från
strömkretsen med resp. strömställare resp. koppla från tändningen.
En defekt säkring känns igen på att
smälttråden har gått av.Se upp
Byt inte ut säkringen förrän felets
orsak har åtgärdats.
Vissa funktioner kan vara säkrade
genom flera säkringar.
Säkringar kan också vara insatta utan att funktionen finns.
Utdragningsverktyg för säkringar
Det kan finnas en säkringsutdragare
bakom locket till kupéns säkringscen‐
tral.
Snäpp loss locket genom att dra över‐
delen åt vänster och sedan åt höger.
Lossa locket helt och vänd på det.
Utdragningsverktyget har två sidor.
Vardera sida är utformad för en
särskild typ av säkringar.

230Bilvård
Ta säkringen med säkringsutdraga‐
ren och dra ut säkringen.
Säkringscentral, motorrum
Säkringshållaren är placerad framtill i motorrummet.
Lossa luckan och ta bort den.NrStrömkrets12Uppvärmda spolarmunstycken14Främre och bakre spolarpump15Främre radarsystem, elektrisk
servostyrning17Gränssnitt för inbyggda system19Främre torkarmotor20Främre och bakre spolarpump21Strålkastarspolarpump22Signalhorn23Höger helljus24Vänster helljus
När du bytt felaktiga säkringar
stänger du locket till säkringscentra‐
len och låser det.
Om säkringshållarens lock inte är
ordentligt stängt kan funktionsfel
inträffa.
Säkringscentral,
instrumentpanel
Säkringsdosan är placerad bakom en lucka på instrumentpanelens vänstra
sida.
Ta bort luckan genom att dra högst
upp till vänster och sedan på höger sida.
