Page 105 of 287
Instrument och reglage103Översikt1Blinkers 3 108aBältespåminnare 3 108dAirbag och bältessträckare
3 108eAvstängning av passagera‐
rairbag 3 109SGenerator 3 109WAvgas 3 109CBilen behöver service snart
3 109
LED-strålkastare 3 112STOPStoppa motorn 3 109XSystemkontroll 3 110hHandbroms 3 110iLåsningsfritt bromssystem
(ABS) 3 110,Växling 3 110QFilbytesvarning 3 110JElektronisk stabilitetsreg‐
lering och drivkraftsreglering 3 110zFörglödning 3 111+Avgasfilter 3 111BAdBlue 3 111qVarningssystem för tryckför‐
lust 3 111TMotoroljetryck 3 112r2Låg bränslenivå 3 112V2Kylvätsketemperatur hög
3 111ñAutostop 3 1121Ytterbelysning 3 112DHalvljus 3 112AHelljus 3 112BHelljusassistent 3 112GDimljus fram 3 113HDimbakljus 3 113yRegnsensor 3 113V ,Fordon detekterat framför
3 113,Varning för döda vinkeln
3 113vFarthållare 3 113QAdaptiv farthållare 3 1135Hastighetsbegränsare
3 113mAktiv nödbromsning 3 187OÖppna dörrar 3 113
Hastighetsmätare
Page 106 of 287
104Instrument och reglageVisar bilens hastighet.Vägmätare
Den totala registrerade sträckan
visas i km.
Trippmätare
Den registrerade sträckan sedan den
senaste nollställningen visas i förar‐
informationscentralen.
Basnivåinstrumentgrupp
Trippmätaren räknar upp till
9 999,9 km utan automatisk återställ‐
ning.
Håll in F i 2 sekunder för att
nollställa trippmätaren.
Mellannivåinstrumentgrupp
Trippmätaren räknar upp till
9 999,9 km utan automatisk återställ‐
ning.
Håll in SET 000 i 2 sekunder för att
nollställa trippmätaren.
Page 107 of 287

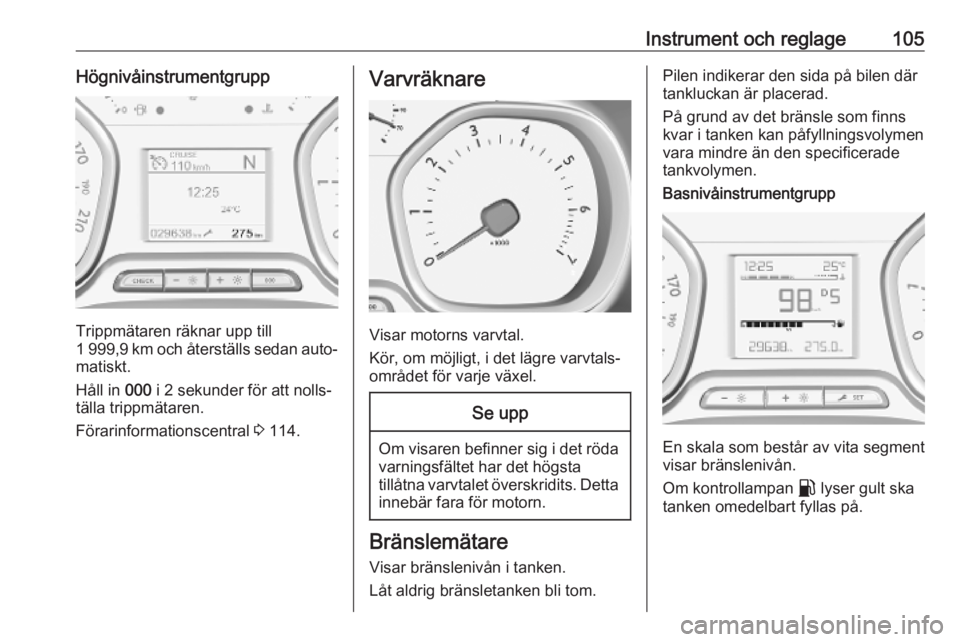

Instrument och reglage105Högnivåinstrumentgrupp
Trippmätaren räknar upp till
1 999,9 km och återställs sedan auto‐
matiskt.
Håll in 000 i 2 sekunder för att nolls‐
tälla trippmätaren.
Förarinformationscentral 3 114.
Varvräknare
Visar motorns varvtal.
Kör, om möjligt, i det lägre varvtals‐
området för varje växel.
Se upp
Om visaren befinner sig i det röda varningsfältet har det högsta
tillåtna varvtalet överskridits. Detta
innebär fara för motorn.
Bränslemätare
Visar bränslenivån i tanken.
Låt aldrig bränsletanken bli tom.
Pilen indikerar den sida på bilen där
tankluckan är placerad.
På grund av det bränsle som finns
kvar i tanken kan påfyllningsvolymen
vara mindre än den specificerade
tankvolymen.Basnivåinstrumentgrupp
En skala som består av vita segment
visar bränslenivån.
Om kontrollampan r lyser gult ska
tanken omedelbart fyllas på.
Page 108 of 287
106Instrument och reglageMellannivå- och högnivåinstrument‐
grupp
Om kontrollampan 2 lyser gult ska
tanken omedelbart fyllas på.
Temperaturmätare motorkylvätska
Visar kylvätskans temperatur
Se upp
Om motorns kylvätsketemperatur
är för hög stannar du bilen och
stänger av motorn. Fara för
motorn. Kontrollera kylvätske‐
nivån.
Basnivåinstrumentgrupp
En skala som består av vita segment
visar kylvätsketemperaturen.
Om kylvätsketemperaturen blir för
hög lyser kontrollampan V rött.
Stäng av motorn omedelbart.
Mellannivå- och högnivåinstrument‐
grupp70 °C:motorn har ännu inte
uppnått drifttemperaturen90 °C:normal drifttemperaturröd zon:temperaturen är för hög
Kontrollampan 2 tänds om kylväts‐
ketemperaturen är för hög.
Stäng av motorn omedelbart.
Nivåövervakning motorolja
Motoroljenivåns status visas i förarin‐
formationscentralen i några sekunder efter serviceinformationen när tänd‐
ningen har slagits på.
Page 109 of 287

Instrument och reglage107Korrekt motoroljenivå bekräftas.
Om motoroljenivån är låg blinkar
T och ett varningsmeddelande
visas i förarinformationscentralen. På
vissa versioner blinkar D i förarin‐
formationscentralen. Kontrollera
motoroljenivån med mätstickan och
fyll på motorolja vid behov.
Motorolja 3 212.
Ett mätfel indikeras av E eller ett
meddelande i förarinformations‐
centralen tillsammans med T.
Kontrollera motoroljenivån manuellt
med hjälp av mätstickan.
Servicedisplay Servicesystemet informerar om när
du ska byta motorolja och filter eller
när bilen behöver service. Beroende
på körförhållandena kan det intervall
när ett olje- och filterbyte erfordras
variera avsevärt.
Serviceinformation 3 257.
Om bilen behöver service visas detta
i förarinformationscentralen i flera
sekunder efter att tändningen har
slagits på.Om ingen service krävs under de
närmaste 3000 km eller mer visas
ingen serviceinformation på skärmen.
Om service krävs inom de närmaste
3 000 km tänds A tillfälligt som en
påminnelse. Samtidigt visas återstå‐
ende avstånd eller tid i flera sekunder.
På vissa versioner visas den körda
sträckan efter datumet då det var
dags för service i förarinformations‐
centralen.
Om service krävs inom mindre än
1 000 km blinkar A och tänds sedan
permanent. Återstående avstånd
eller tid visas i flera sekunder. Samtid‐ igt visas återstående avstånd eller tid
i flera sekunder. På vissa versioner
visas den körda sträckan efter
datumet då det var dags för service i
förarinformationscentralen.
Service redan borde ha utförts indi‐
keras av ett meddelande i förarin‐
formationscentralen som anger
körsträckan sedan service borde ha
genomförts. A blinkar och lyser
sedan permanent tills servicen har utförts. Dessutom tänds
kontrollampan C eller SERVICE .Återställning av serviceintervall
Efter varje service måste serviceindi‐
katorn återställas för att säkerställa
korrekt funktion. Vi rekommenderar
att du uppsöker en verkstad för detta
ändamål.
Om servicen har utförts på egen hand
gör du på följande sätt:
● slå av tändningen
● håll F , G eller
CHECK intryckt
● Slå på tändningen, avståndsindi‐
keringen börjar då räkna ner.
● släpp knappen när displayen visar =0 och
A försvinner då.
Hämta serviceinformation
Du kan när som helst hämta service‐
informationens status genom att
trycka på knappen F, G
eller CHECK .
Serviceinformationen visas i några
sekunder.
Instrumentgrupp 3 99.
Serviceinformation 3 257.
Page 110 of 287

108Instrument och reglageKontrollamporKontrollamporna som beskrivs finnsinte i alla bilar. Beskrivningen gäller
för alla instrumentvarianter. Kontrol‐
lampornas placering kan variera
beroende på utrustningen. När tänd‐
ningen är på tänds de flesta kontrol‐
lamporna kort som ett funktionstest.
Kontrollampornas färger betyder:Rött:Fara, viktig påminnelseGul:Varning, hänvisning, felGrön:InkopplingsbekräftelseBlått:InkopplingsbekräftelseVit:Inkopplingsbekräftelse
Se alla kontrollampor på olika instru‐
mentgrupper 3 99.
Blinkers 1 blinkar grönt.
Blinkar
Blinkers eller varningsblinkers är
tänd.
Snabb blinkning: en blinkerslampa
eller en tillhörande säkring fungerar
inte, en blinkerslampa på släpet fung‐
erar inte.
Lampbyte 3 218.
Blinkers 3 131.
Bältespåminnare
a tänds eller blinkar i instrument‐
gruppen och i takkonsolen.
När tändningen har slagits på lyser
a tills säkerhetsbältet har spänts
fast.
Vid körning snabbare än 20 km/h och
ett säkerhetsbälte inte är fastsatt
blinkar a för det aktuella sätet i
takkonsolen och en ljudsignal hörs.
Dessutom tänds a i instrumentgrup‐
pen.
Efter två minuter hörs en ljudsignal
och a lyser med fast sken i takkon‐
solen tills säkerhetsbältet på respek‐
tive säte är fastsatt.
Airbag och bältessträckare
d lyser gult.
När tändningen slås på lyser
kontrollampan i flera sekunder. Om
den inte tänds, inte släcks efter några
sekunder eller tänds under körning,
är det fel på airbagsystemet. Uppsök
en verkstad för att få hjälp. Airbags
och bältessträckarna kanske inte
utlöses vid en olycka.
Utlösta bältessträckare eller airbags
visas genom att kontrollampan d
lyser konstant.9 Varning
Låt omedelbart en verkstad
åtgärda orsaken till störningen.
Bältessträckare 3 55.
Airbagsystem 3 58.
Page 111 of 287

Instrument och reglage109Deaktivering av airbag
HON lyser gult.
Passagerarairbagen fram är aktive‐
rad.
g OFF lyser gult.
Passagerarplatsens främre airbag är
inaktiverad.
Avstängning av passagerarairbag
3 63.
Laddningssystem S lyser rött.
Tänds när tändningen slås på och
släcks kort efter det att motorn har startats.
Om lampan lyser när motorn är
igång
Stanna, stäng av motorn. Bilbatteriet
laddas inte. Motorkylningen kan vara
skadad. Bromsservoenheten kan
sluta att ge effekt. Uppsök en verk‐
stad för att få hjälp.
Felindikeringslampa
W lyser eller blinkar gult.
Tänds när tändningen slås på och
släcks kort efter det att motorn har startats.
Om lampan lyser när motorn är
igång
Störning i avgasreningssystemet. De
tillåtna utsläppsvärdena kan över‐
skridas. Uppsök omedelbart en verk‐
stad för att få hjälp.Om lampan blinkar när motorn är
igång
Störning som kan leda till att katalys‐
atorn skadas. Minska gaspådraget
tills blinkningen slutar. Uppsök
omedelbart en verkstad för att få
hjälp.
Bilen behöver service snart C eller SERVICE lyser gult.
Tänds kort när tändningen har slagits
på.
Kan tändas tillsammans med andra
kontrollampor och ett motsvarande
meddelande i förarinformations‐
centralen.
Uppsök omedelbart en verkstad för
att få hjälp.
Stoppa motorn STOP lyser rött.
Tänds kort när tändningen har slagits på.
Page 112 of 287

110Instrument och reglageLyser tillsammans med andra kontrol‐lampor, samtidigt som en ljudsignalhörs och ett meddelande visas i förar‐ informationscentralen.
Stäng genast av motorn och kontakta
en verkstad.
Systemkontroll
W lyser gult.
Tänds tillsammans med STOP.
En allvarligt motorfel har upptäckts.
Stanna motorn så snart som möjligt
och sök hjälp hos en verkstad.
Bromssystem
h lyser rött.
Bromsvätskenivån är för låg.9 Varning
Stanna. Avbryt körningen omedel‐
bart. Uppsök en verkstad för att fåhjälp.
Parkeringsbroms
h lyser rött.
Lyser när den manuella parkerings‐
bromsen dras åt och tändningen är av 3 167.
Låsningsfritt bromssystem (ABS)
i lyser gult.
Lyser under några sekunder när tänd‐
ningen har slagits på. Systemet är
driftklart när kontrollampan släcks.
Om i inte släcks efter några
sekunder, eller om den lyser under
körning, finns det ett fel i ABS-
systemet. Bromssystemet fungerar
fortfarande men utan ABS-reglering.
Om i tänds tillsammans med h
har ett fel i den elektroniska bromsk‐
raftsfördelningen detekterats.
Stäng genast av motorn och kontakta
en verkstad.
Låsningsfritt bromssystem 3 167.
Växling
, visas tillsammans med numret på
en högre växel när uppväxling rekom‐
menderas för bättre bränsleekonomi.På vissa bilar med manuell växellåda föreslår systemet växling till neutral‐läget när aktivering av stopp-start-
systemet rekommenderas.
Filbytesvarning Q blinkar grönt.
Systemet känner igen ett oavsiktligt filbyte.
Filbytesvarning 3 198.
Elektronisk stabilitetsregler‐ ing och drivkraftsreglering
J lyser eller blinkar gult.
Lyser
Det finns ett fel i systemet. Det är
möjligt att köra vidare. Körstabiliteten kan försämras beroende på vägba‐
nans beskaffenhet.
Låt en verkstad åtgärda orsaken till
störningen.
