2020 OPEL MOVANO_B Uporabniški priročnik

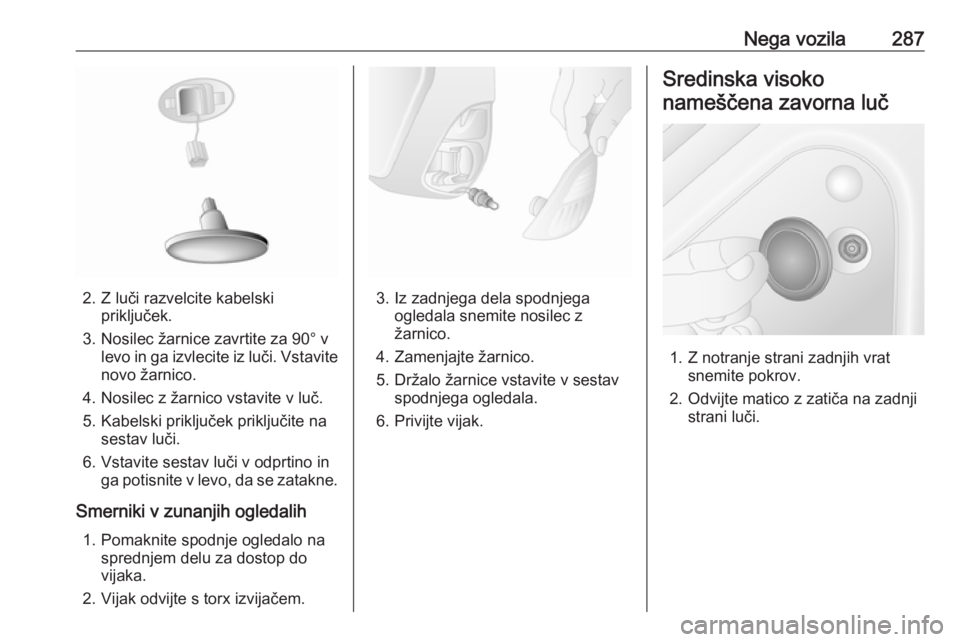

Nega vozila287
2. Z luči razvelcite kabelskipriključek.
3. Nosilec žarnice zavrtite za 90° v levo in ga izvlecite iz luči. Vstavite
novo žarnico.
4. Nosilec z žarnico vstavite v luč.
5. Kabelski priključek priključite na sestav luči.
6. Vstavite sestav luči v odprtino in ga potisnite v levo, da se zatakne.
Smerniki v zunanjih ogledalih 1. Pomaknite spodnje ogledalo na sprednjem delu za dostop do
vijaka.
2. Vijak odvijte s torx izvijačem.3. Iz zadnjega dela spodnjega ogledala snemite nosilec z
žarnico.
4. Zamenjajte žarnico.
5. Držalo žarnice vstavite v sestav spodnjega ogledala.
6. Privijte vijak.
Sredinska visoko
nameščena zavorna luč
1. Z notranje strani zadnjih vrat snemite pokrov.
2. Odvijte matico z zatiča na zadnji strani luči.

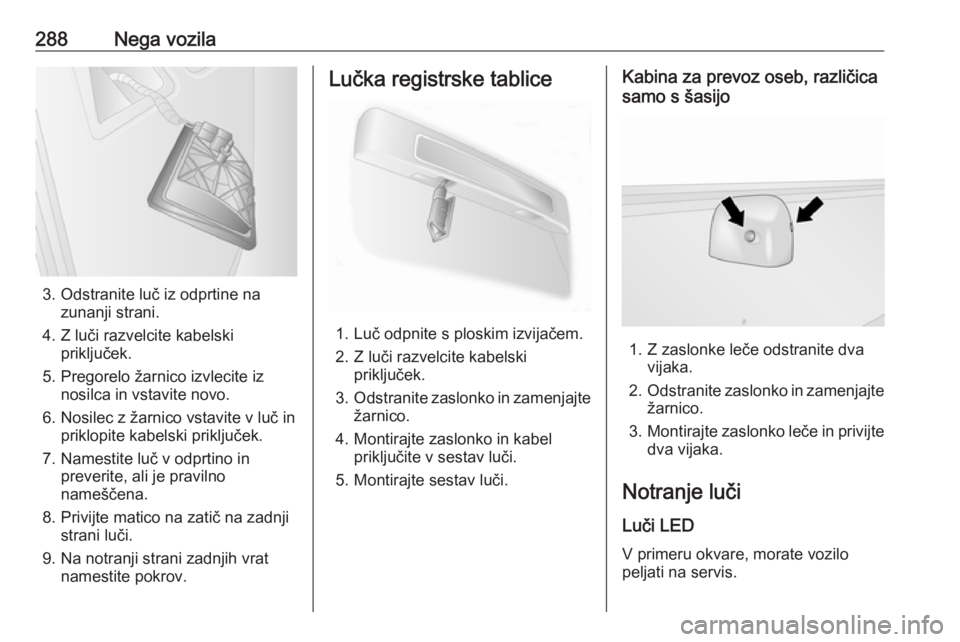

288Nega vozila
3. Odstranite luč iz odprtine nazunanji strani.
4. Z luči razvelcite kabelski priključek.
5. Pregorelo žarnico izvlecite iz nosilca in vstavite novo.
6. Nosilec z žarnico vstavite v luč in priklopite kabelski priključek.
7. Namestite luč v odprtino in preverite, ali je pravilno
nameščena.
8. Privijte matico na zatič na zadnji strani luči.
9. Na notranji strani zadnjih vrat namestite pokrov.
Lučka registrske tablice
1. Luč odpnite s ploskim izvijačem.
2. Z luči razvelcite kabelski priključek.
3. Odstranite zaslonko in zamenjajte
žarnico.
4. Montirajte zaslonko in kabel priključite v sestav luči.
5. Montirajte sestav luči.
Kabina za prevoz oseb, različica
samo s šasijo
1. Z zaslonke leče odstranite dva vijaka.
2. Odstranite zaslonko in zamenjajte
žarnico.
3. Montirajte zaslonko leče in privijte
dva vijaka.
Notranje luči
Luči LED
V primeru okvare, morate vozilo
peljati na servis.

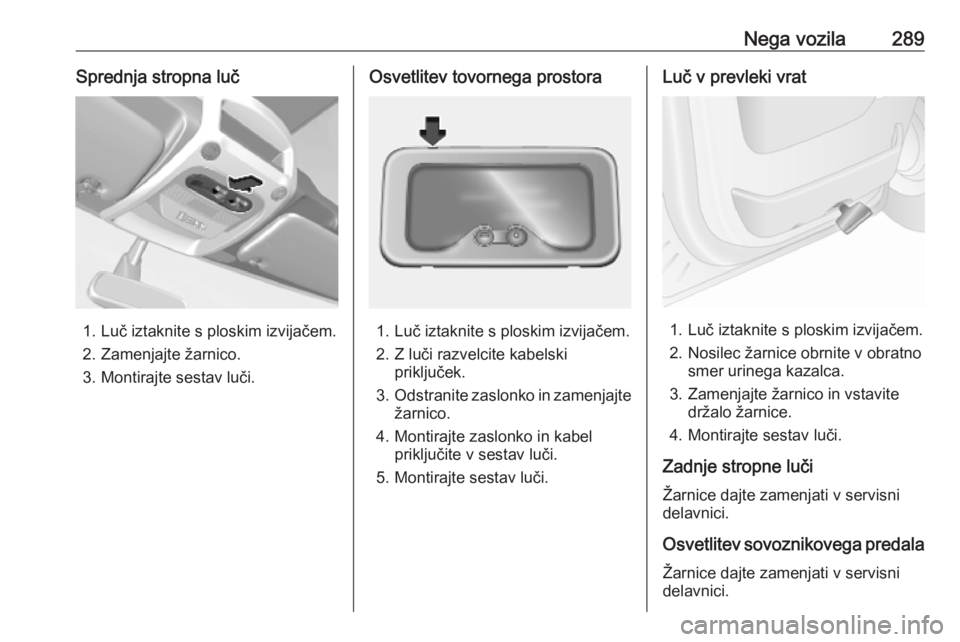

Nega vozila289Sprednja stropna luč
1. Luč iztaknite s ploskim izvijačem.
2. Zamenjajte žarnico.
3. Montirajte sestav luči.
Osvetlitev tovornega prostora
1. Luč iztaknite s ploskim izvijačem.
2. Z luči razvelcite kabelski priključek.
3. Odstranite zaslonko in zamenjajte
žarnico.
4. Montirajte zaslonko in kabel priključite v sestav luči.
5. Montirajte sestav luči.
Luč v prevleki vrat
1. Luč iztaknite s ploskim izvijačem.
2. Nosilec žarnice obrnite v obratno smer urinega kazalca.
3. Zamenjajte žarnico in vstavite držalo žarnice.
4. Montirajte sestav luči.
Zadnje stropne luči
Žarnice dajte zamenjati v servisni
delavnici.
Osvetlitev sovoznikovega predala
Žarnice dajte zamenjati v servisni
delavnici.

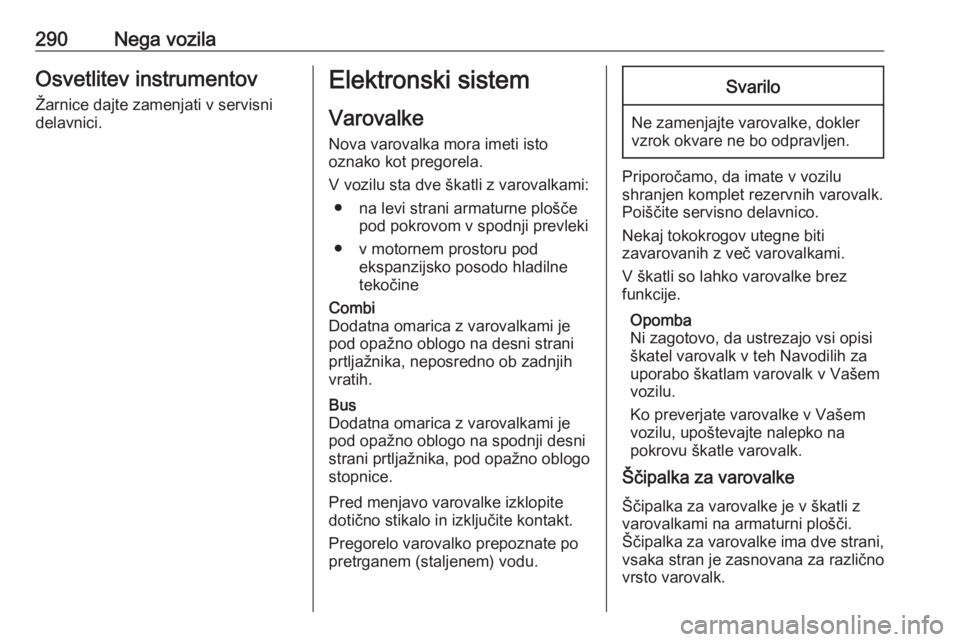

290Nega vozilaOsvetlitev instrumentov
Žarnice dajte zamenjati v servisni
delavnici.Elektronski sistem
Varovalke
Nova varovalka mora imeti isto
oznako kot pregorela.
V vozilu sta dve škatli z varovalkami: ● na levi strani armaturne plošče pod pokrovom v spodnji prevleki
● v motornem prostoru pod ekspanzijsko posodo hladilne
tekočineCombi
Dodatna omarica z varovalkami je
pod opažno oblogo na desni strani
prtljažnika, neposredno ob zadnjih
vratih.Bus
Dodatna omarica z varovalkami je
pod opažno oblogo na spodnji desni
strani prtljažnika, pod opažno oblogo
stopnice.
Pred menjavo varovalke izklopite
dotično stikalo in izključite kontakt.
Pregorelo varovalko prepoznate po
pretrganem (staljenem) vodu.
Svarilo
Ne zamenjajte varovalke, dokler
vzrok okvare ne bo odpravljen.
Priporočamo, da imate v vozilu
shranjen komplet rezervnih varovalk.
Poiščite servisno delavnico.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
V škatli so lahko varovalke brez
funkcije.
Opomba
Ni zagotovo, da ustrezajo vsi opisi
škatel varovalk v teh Navodilih za
uporabo škatlam varovalk v Vašem
vozilu.
Ko preverjate varovalke v Vašem
vozilu, upoštevajte nalepko na
pokrovu škatle varovalk.
Ščipalka za varovalke
Ščipalka za varovalke je v škatli z
varovalkami na armaturni plošči.
Ščipalka za varovalke ima dve strani, vsaka stran je zasnovana za različno
vrsto varovalk.

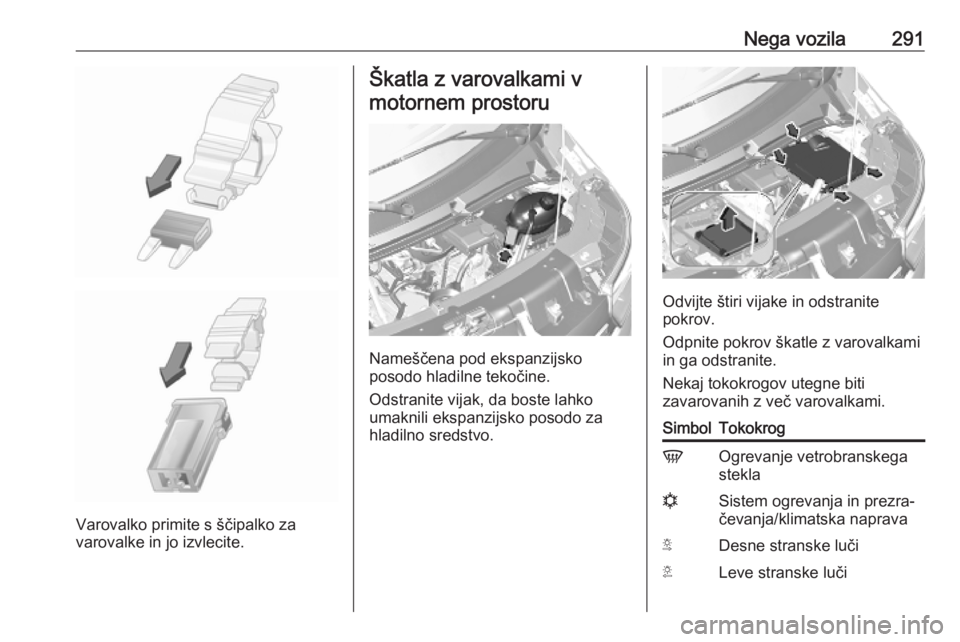

Nega vozila291
Varovalko primite s ščipalko za
varovalke in jo izvlecite.
Škatla z varovalkami v
motornem prostoru
Nameščena pod ekspanzijsko
posodo hladilne tekočine.
Odstranite vijak, da boste lahko
umaknili ekspanzijsko posodo za
hladilno sredstvo.
Odvijte štiri vijake in odstranite
pokrov.
Odpnite pokrov škatle z varovalkami
in ga odstranite.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
SimbolTokokrogVOgrevanje vetrobranskega
steklanSistem ogrevanja in prezra‐
čevanja/klimatska napravaSDesne stranske lučiTLeve stranske luči

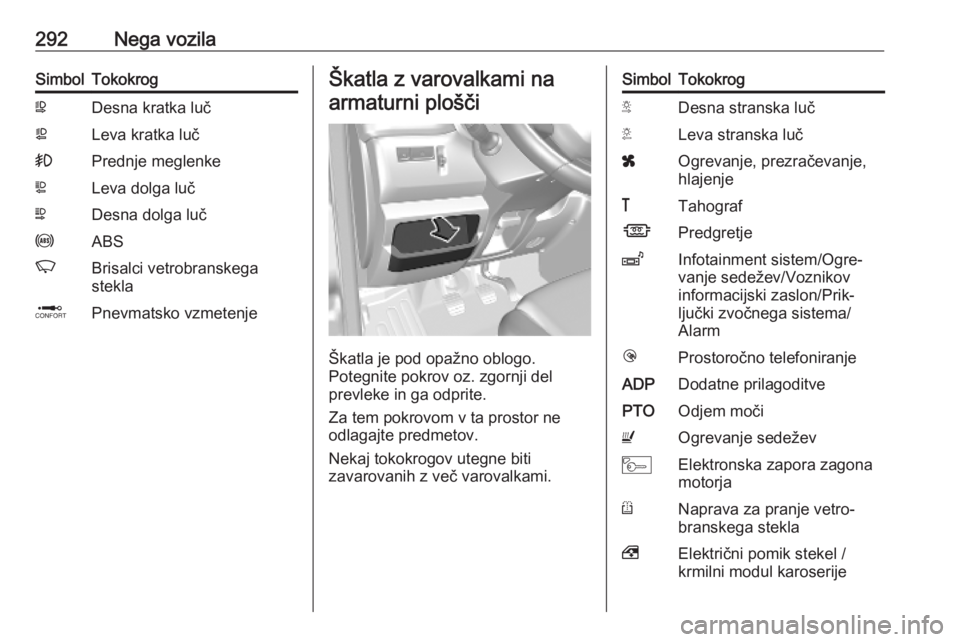

292Nega vozilaSimbolTokokrogWDesna kratka lučaLeva kratka luč>Prednje meglenkeLLeva dolga lučNDesna dolga lučuABSKBrisalci vetrobranskega
steklaQPnevmatsko vzmetenjeŠkatla z varovalkami na
armaturni plošči
Škatla je pod opažno oblogo.
Potegnite pokrov oz. zgornji del
prevleke in ga odprite.
Za tem pokrovom v ta prostor ne
odlagajte predmetov.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
SimbolTokokrogSDesna stranska lučTLeva stranska lučxOgrevanje, prezračevanje,
hlajenje&TahografÍPredgretjeZInfotainment sistem/Ogre‐
vanje sedežev/Voznikov
informacijski zaslon/Prik‐
ljučki zvočnega sistema/
AlarmlProstoročno telefoniranjeADPDodatne prilagoditvePTOOdjem močiUOgrevanje sedeževMElektronska zapora zagona
motorjaRNaprava za pranje vetro‐
branskega stekla,Električni pomik stekel /
krmilni modul karoserije

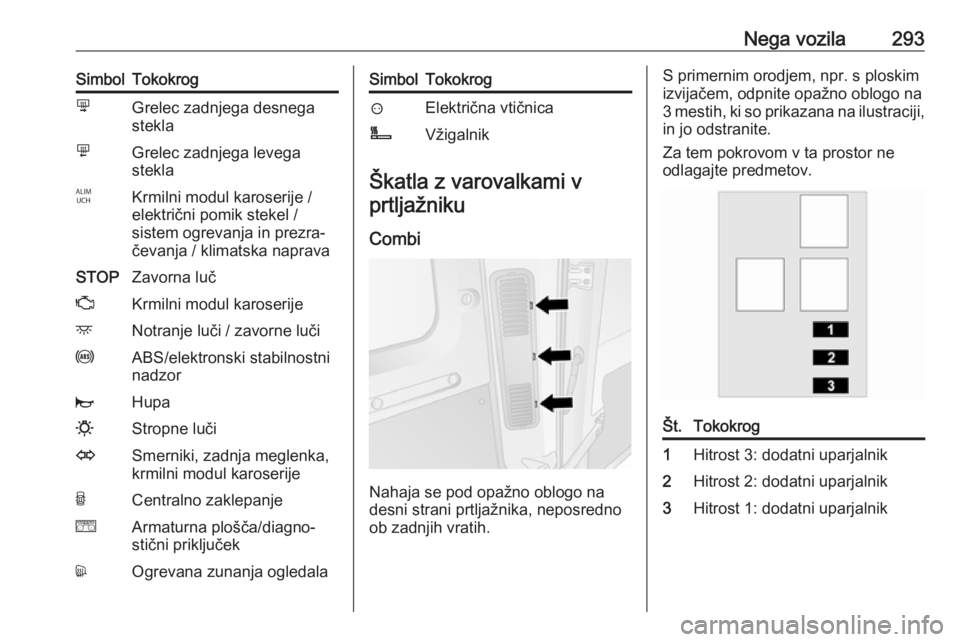

Nega vozila293SimbolTokokrognGrelec zadnjega desnega
steklamGrelec zadnjega levega
steklaIKrmilni modul karoserije /
električni pomik stekel /
sistem ogrevanja in prezra‐
čevanja / klimatska napravaSTOPZavorna lučZKrmilni modul karoserijedNotranje luči / zavorne lučiuABS/elektronski stabilnostni
nadzorjHupa0Stropne lučiOSmerniki, zadnja meglenka,
krmilni modul karoserijeUCentralno zaklepanjeeArmaturna plošča/diagno‐
stični priključekdOgrevana zunanja ogledalaSimbolTokokrog?Električna vtičnicaÌVžigalnik
Škatla z varovalkami v
prtljažniku
Combi
Nahaja se pod opažno oblogo na
desni strani prtljažnika, neposredno
ob zadnjih vratih.
S primernim orodjem, npr. s ploskim
izvijačem, odpnite opažno oblogo na
3 mestih, ki so prikazana na ilustraciji, in jo odstranite.
Za tem pokrovom v ta prostor ne
odlagajte predmetov.Št.Tokokrog1Hitrost 3: dodatni uparjalnik2Hitrost 2: dodatni uparjalnik3Hitrost 1: dodatni uparjalnik

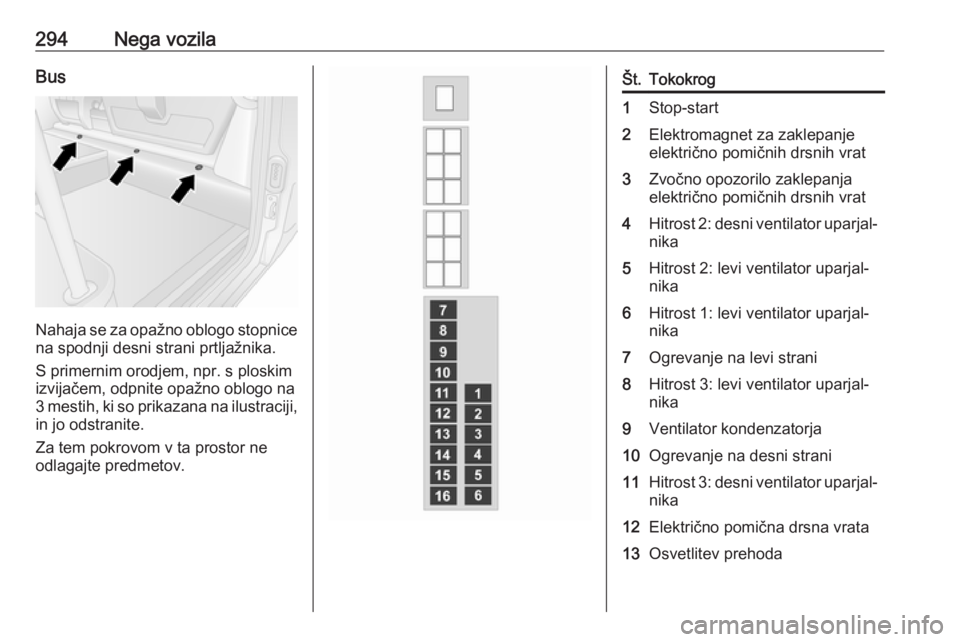

294Nega vozilaBus
Nahaja se za opažno oblogo stopnicena spodnji desni strani prtljažnika.
S primernim orodjem, npr. s ploskim
izvijačem, odpnite opažno oblogo na
3 mestih, ki so prikazana na ilustraciji, in jo odstranite.
Za tem pokrovom v ta prostor ne
odlagajte predmetov.
Št.Tokokrog1Stop-start2Elektromagnet za zaklepanje
električno pomičnih drsnih vrat3Zvočno opozorilo zaklepanja
električno pomičnih drsnih vrat4Hitrost 2: desni ventilator uparjal‐
nika5Hitrost 2: levi ventilator uparjal‐
nika6Hitrost 1: levi ventilator uparjal‐
nika7Ogrevanje na levi strani8Hitrost 3: levi ventilator uparjal‐
nika9Ventilator kondenzatorja10Ogrevanje na desni strani11Hitrost 3: desni ventilator uparjal‐
nika12Električno pomična drsna vrata13Osvetlitev prehoda
