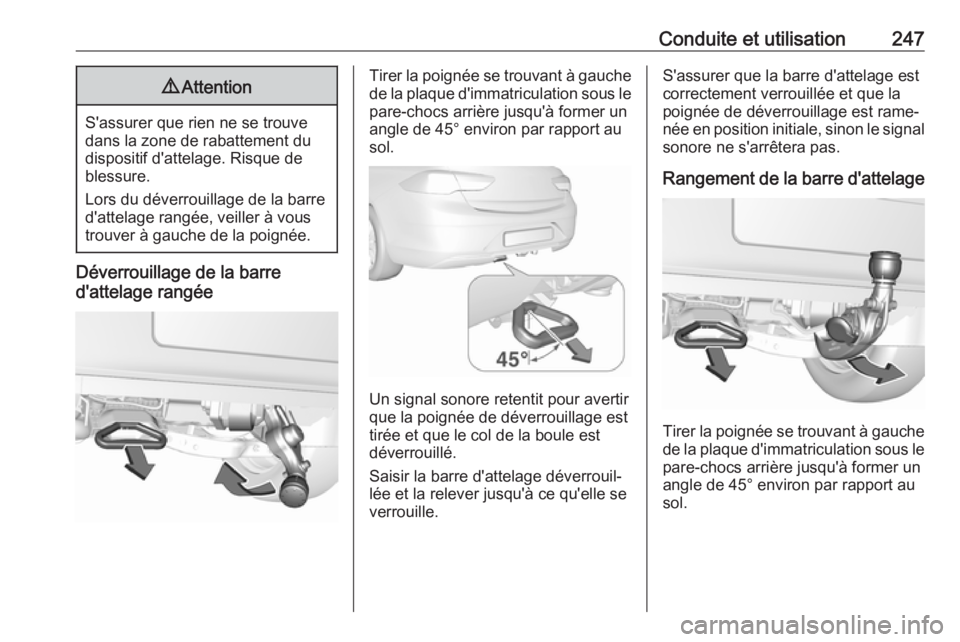

Conduite et utilisation2479Attention
S'assurer que rien ne se trouve
dans la zone de rabattement du
dispositif d'attelage. Risque de
blessure.
Lors du déverrouillage de la barre d'attelage rangée, veiller à vous
trouver à gauche de la poignée.
Déverrouillage de la barre
d'attelage rangée
Tirer la poignée se trouvant à gauche
de la plaque d'immatriculation sous le pare-chocs arrière jusqu'à former un
angle de 45° environ par rapport au sol.
Un signal sonore retentit pour avertir
que la poignée de déverrouillage est
tirée et que le col de la boule est
déverrouillé.
Saisir la barre d'attelage déverrouil‐
lée et la relever jusqu'à ce qu'elle se
verrouille.
S'assurer que la barre d'attelage est
correctement verrouillée et que la
poignée de déverrouillage est rame‐
née en position initiale, sinon le signal
sonore ne s'arrêtera pas.
Rangement de la barre d'attelage
Tirer la poignée se trouvant à gauche
de la plaque d'immatriculation sous le pare-chocs arrière jusqu'à former un
angle de 45° environ par rapport au sol.

248Conduite et utilisation
Un signal sonore retentit pour avertir
que la poignée de déverrouillage est
tirée et que le col de la boule est
déverrouillé.
Avec le plat de la main, pivoter la
barre d'attelage libérée vers la droite
jusqu'à ce qu'elle s'engage sous le
plancher. S'assurer que la poignée de déverrouillage est revenue dans saposition initiale cachée, sinon le
signal sonore ne s'arrêtera pas.9 Attention
L'utilisation d'une remorque est
uniquement autorisée quand la
barre d'attelage est correctement
montée. Si la barre d'attelage ne
se verrouille pas correctement ou
si la poignée de déverrouillage est impossible à amener dans sa posi‐
tion initiale cachée dans le loge‐
ment ou si le signal sonore ne
retentit pas après avoir verrouillé
la barre d'attelage, prendre
contact avec un atelier
Œillet pour câble de rupture
d'attelage
Attacher le câble de rupture d'atte‐
lage à l'œillet.
Programme de stabilité de
la remorque
Si le système détecte un fort mouve‐ment de lacet, la puissance du moteur
est réduite et l'attelage est freiné de
manière déterminée jusqu'à la dispa‐
rition du lacet. Quand le système est
en action garder le volant aussi immo‐
bile que possible.
Le programme de stabilité de la
remorque est une fonction de l'Elec‐
tronic Stability Control 3 189.

Soins du véhicule249Soins du véhiculeInformations générales..............250
Accessoires et modifications du véhicule .................................. 250
Stockage du véhicule ..............250
Reprise des véhicules hors d'usage ................................... 251
Contrôles du véhicule ................251
Exécution du travail .................251
Capot ....................................... 251
Huile moteur ............................ 252
Liquide de refroidissement du moteur .................................... 253
Liquide de lave-glace ..............254
Freins ...................................... 255
Liquide de frein ........................255
Batterie du véhicule .................255
Purge du système d'alimentation en gazole
(diesel) .................................... 258
Remplacement des balais d'essuie-glace ........................ 258
Remplacement des ampoules ...259
Phares halogènes ...................259
Phares à DEL .......................... 261
Phares antibrouillard ...............261Feux arrière ............................. 263
Feux de direction latéraux .......268
Éclairage de plaque d'immatriculation ....................269
Éclairage intérieur ...................269
Circuit électrique ........................269
Fusibles ................................... 269
Boîte à fusibles du compartiment moteur .............270
Boîte à fusibles du tableau de bord ........................................ 273
Outillage du véhicule .................275
Outillage .................................. 275
Jantes et pneus ......................... 276
Pneus d'hiver ........................... 276
Désignations des pneus ..........276
Pression des pneus .................277
Système de surveillance de la pression des pneus ................278
Profondeur de sculptures ........281
Changement de taille de pneus et de jantes ............................. 281
Enjoliveurs ............................... 282
Chaînes à neige ......................282
Kit de réparation des pneus ....282
Changement d'une roue ..........287
Roue de secours .....................288
Démarrage par câbles auxiliai‐
res .............................................. 293Remorquage.............................. 295
Remorquage du véhicule ........295
Remorquage d'un autre véhicule .................................. 296
Soins extérieurs et intérieurs .....297
Entretien extérieur ...................297
Entretien intérieur ....................299
Tapis de sol ............................. 300

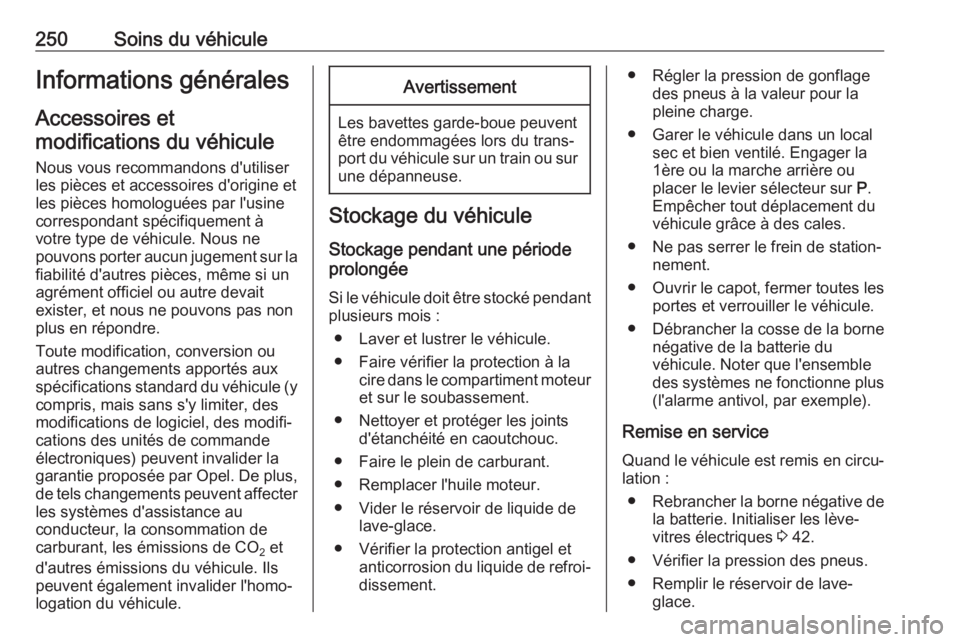

250Soins du véhiculeInformations généralesAccessoires etmodifications du véhicule
Nous vous recommandons d'utiliser
les pièces et accessoires d'origine et
les pièces homologuées par l'usine
correspondant spécifiquement à
votre type de véhicule. Nous ne
pouvons porter aucun jugement sur la
fiabilité d'autres pièces, même si un
agrément officiel ou autre devait exister, et nous ne pouvons pas nonplus en répondre.
Toute modification, conversion ou
autres changements apportés aux
spécifications standard du véhicule (y
compris, mais sans s'y limiter, des
modifications de logiciel, des modifi‐
cations des unités de commande
électroniques) peuvent invalider la garantie proposée par Opel. De plus,
de tels changements peuvent affecter
les systèmes d'assistance au
conducteur, la consommation de
carburant, les émissions de CO 2 et
d'autres émissions du véhicule. Ils
peuvent également invalider l'homo‐ logation du véhicule.Avertissement
Les bavettes garde-boue peuvent
être endommagées lors du trans‐
port du véhicule sur un train ou sur une dépanneuse.
Stockage du véhicule
Stockage pendant une période
prolongée
Si le véhicule doit être stocké pendant plusieurs mois :
● Laver et lustrer le véhicule.
● Faire vérifier la protection à la cire dans le compartiment moteur
et sur le soubassement.
● Nettoyer et protéger les joints d'étanchéité en caoutchouc.
● Faire le plein de carburant.
● Remplacer l'huile moteur.
● Vider le réservoir de liquide de lave-glace.
● Vérifier la protection antigel et anticorrosion du liquide de refroi‐
dissement.
● Régler la pression de gonflage des pneus à la valeur pour la
pleine charge.
● Garer le véhicule dans un local sec et bien ventilé. Engager la
1ère ou la marche arrière ou
placer le levier sélecteur sur P.
Empêcher tout déplacement du
véhicule grâce à des cales.
● Ne pas serrer le frein de station‐ nement.
● Ouvrir le capot, fermer toutes les
portes et verrouiller le véhicule.
● Débrancher la cosse de la borne négative de la batterie du
véhicule. Noter que l'ensemble
des systèmes ne fonctionne plus
(l'alarme antivol, par exemple).
Remise en service
Quand le véhicule est remis en circu‐ lation :
● Rebrancher la borne négative de
la batterie. Initialiser les lève-
vitres électriques 3 42.
● Vérifier la pression des pneus.
● Remplir le réservoir de lave- glace.

Soins du véhicule251● Vérifier le niveau d'huile dumoteur.
● Contrôler le niveau de liquide de refroidissement.
● Le cas échéant, poser la plaque d'immatriculation.
Reprise des véhicules hors d'usage
Vous trouverez des informations sur
la reprise des véhicules hors d'usage
et leur recyclage sur notre site, lors‐
que cela est exigé par la loi. Ne
confier ce travail qu'à un centre de
recyclage agréé.Contrôles du véhicule
Exécution du travail9 Attention
N'effectuer des contrôles dans le
compartiment moteur que lorsque le contact est coupé.
Le ventilateur de refroidissement
peut également fonctionner lors‐
que le contact est coupé.
9 Danger
Le système d'allumage utilise une
tension extrêmement élevée. Ne
pas toucher.
Capot
Ouverture
Tirer le levier de déverrouillage et le
ramener dans sa position de départ.

252Soins du véhicule
Déplacer le verrou de sécurité sur le
côté gauche du véhicule et ouvrir le
capot.
Le capot est automatiquement main‐ tenu ouvert.
Si le capot est ouvert lors d'un Auto‐
stop, le moteur sera automatique‐ ment redémarré pour des raisons de
sécurité.
Système Stop/Start 3 168.
Fermeture
Abaisser le capot et le laisser tomber dans le verrou depuis une faible
hauteur (20-25 cm). Vérifier le
verrouillage.
Avertissement
Ne pas enfoncer le capot dans la
serrure pour éviter les bosses.
Capot actif 3 74.
Huile moteur
Vérifier manuellement le niveau
d'huile moteur à intervalle régulier
afin d'éviter d'endommager le moteur. S'assurer que l'huile utilisée répond à la spécification requise.
Fluides et lubrifiants recommandés
3 303.
La consommation maximale d'huile
moteur est de 0,6 l par 1 000 km.
Contrôle à effectuer uniquement lors‐ que le véhicule est à l'horizontale. Le
moteur doit avoir atteint sa tempéra‐
ture de fonctionnement et être arrêté
depuis au moins 5 minutes.
Tirer sur la jauge pour la sortir, la
nettoyer, l'insérer à nouveau intégra‐
lement et la ressortir pour lire le
niveau d'huile moteur.

Soins du véhicule253En fonction du moteur, différentesjauges d'huile sont utilisées.Lorsque le niveau d'huile moteur est
descendu sous le repère MIN, faire
l'appoint d'huile moteur.
Le niveau d'huile moteur ne doit pas
dépasser le repère MAX de la jauge.
Nous vous recommandons d'utiliser
la même qualité d'huile moteur que
celle utilisée lors de la dernière
vidange.Avertissement
Essuyer immédiatement toute
éclaboussure d'huile moteur.
Avertissement
Un excès d'huile moteur doit être
vidangé ou aspiré. Si l'huile
dépasse le niveau maximum, ne
pas faire démarrer le véhicule et
s'adresser à un atelier.
Capacités de remplissage 3 316.
Remettre le bouchon droit et le serrer.
Liquide de refroidissement du moteur
Le liquide de refroidissement rempli
en usine offre une protection contre le
gel jusqu'à environ -28 °C. Dans les
régions froides où les températures sont très basses, le liquide de refroi‐
dissement rempli en usine offre une
protection contre le gel jusqu'à envi‐
ron -37 °C.Avertissement
N'employer que du produit antigel
homologué.
Liquide de refroidissement et antigel 3 303.
Niveau de liquide de
refroidissement
Avertissement
Un niveau insuffisant de liquide de refroidissement peut provoquer
des dommages au moteur.

254Soins du véhicule
Si le système de refroidissement est
froid, le niveau de liquide de refroidis‐ sement doit se trouver au-dessus du
repère de niveau de remplissage.
Faire l'appoint si le niveau est bas.
L'emplacement du réservoir de
liquide de refroidissement peut varier en fonction du moteur.9 Attention
Laisser refroidir le moteur avant
d'ouvrir le bouchon. Ouvrir le
bouchon avec précaution, en lais‐
sant la pression s’évacuer lente‐
ment.
Pour faire l'appoint, utiliser un
mélange 1:1 de concentré de liquide
de refroidissement recommandé et
d'eau de ville propre. Si du concentré
de liquide de refroidissement n'est
pas disponible, utiliser de l'eau de
ville propre. Serrer fermement le
bouchon. Faire contrôler la concen‐ tration de liquide de refroidissement
et faire remédier à la cause de la perte de liquide de refroidissement par un
atelier.
Liquide de lave-glace
Remplir d'eau propre mélangée à une quantité adéquate de produit de lave-
glace agréé contenant de l'antigel.
Avertissement
Seule une concentration d'antigel
adéquate dans le produit de lave-
glace garantit la protection néces‐ saire à basses températures ou en cas de baisses soudaines de
température.
Produit de lave-glace 3 303.
