2020 OPEL INSIGNIA BREAK Manuel d'utilisation (in French)

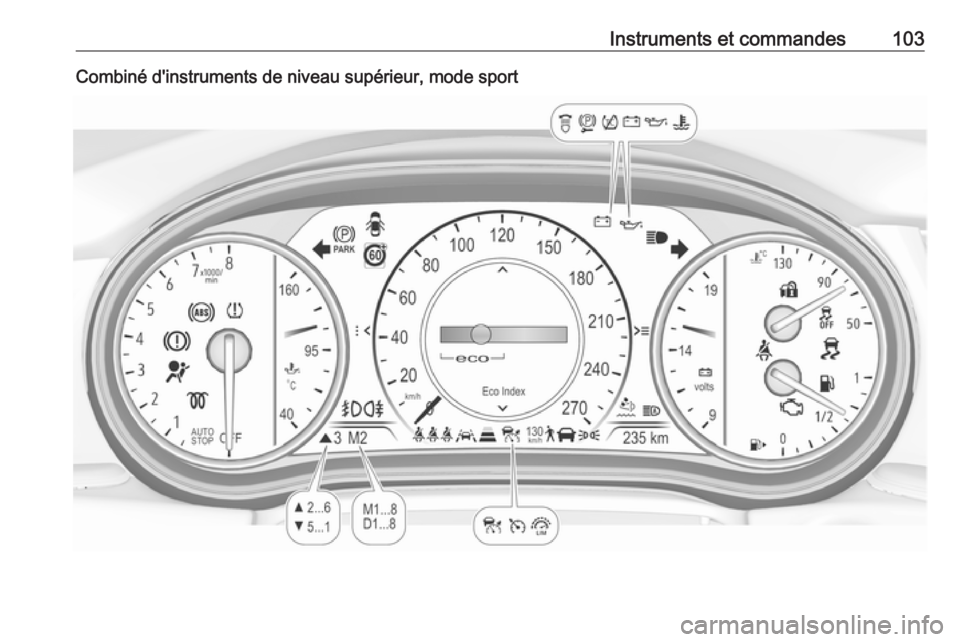

Instruments et commandes103Combiné d'instruments de niveau supérieur, mode sport

104Instruments et commandesCombiné d'instruments de niveau supérieur, mode Touring

Instruments et commandes105Vue d'ensembleOFeux de direction 3 109XRappel de ceinture de sécurité
3 110vAirbags et rétracteurs de cein‐
ture 3 110VDésactivation d'airbag 3 111pSystème de charge 3 111ZTémoin de dysfonctionnement
3 111RSystème de freinage et d'em‐
brayage 3 111mFrein de stationnement élec‐
trique 3 112jDéfaillance du frein de station‐
nement électrique 3 112uAntiblocage de sécurité (ABS)
3 112RChangement de rapport 3 112EDistance de suivi 3 112aAssistance au maintien de
trajectoire 3 113nElectronic Stability Control
désactivé 3 113bElectronic Stability Control et
système antipatinage 3 113kSystème antipatinage désactivé
3 113WTempérature de liquide de
refroidissement du moteur
3 113!Préchauffage 3 113uAdBlue 3 114wSystème de surveillance de la
pression des pneus 3 114IPression de l'huile moteur
3 114YNiveau bas de carburant 3 114dBlocage du démarrage 3 1158Éclairage extérieur 3 115CFeux de route 3 115fFeux de route automatiques
3 115fPhares à DEL 3 115>Phares antibrouillard 3 115rFeu antibrouillard arrière 3 115mRégulateur de vitesse 3 115CRégulateur de vitesse adaptatif
3 115AVéhicule détecté à l'avant
3 1167Piéton détecté à l'avant 3 116LLimiteur de vitesse 3 116LAssistant de détection des
panneaux routiers 3 116hPorte ouverte 3 116

106Instruments et commandesCompteur de vitesse
Affiche la vitesse du véhicule.
Compteur kilométrique
La distance totale enregistrée est affi‐
chée en km.
Compteur kilométriquejournalier
La distance enregistrée depuis la
dernière réinitialisation s'affiche à la
page de l'ordinateur de bord.
Le compteur kilométrique journalier
affiche jusqu'à 9 999 km, puis revient
à 0.
Deux pages de compteur kilométri‐
que journalier sont sélectionnables
pour différents trajets.
Combiné d'instruments du niveau de
base
Sélectionner ; sur le menu princi‐
pal. Choisir la page Trajet 1 ou Trajet
2 en appuyant sur P ou N sur le
volant.
Chaque compteur kilométrique jour‐
nalier peut être réinitialisé séparé‐
ment pendant que le contact est mis.
Sélectionner la page respective,
appuyer sur Å au volant. Confirmer
en choisissant Oui: lorsque le
message de confirmation s'affiche.

Instruments et commandes107Combiné d'instruments de niveau
supérieur
Sélectionner la page Info sur le menu
principal. Choisir la page Trajet A ou
Trajet B en appuyant sur P ou N sur
le volant.
Chaque compteur kilométrique jour‐
nalier peut être réinitialisé séparé‐
ment pendant que le contact est mis.
Sélectionner la page respective, appuyer sur >. Confirmer la réinitiali‐
sation en appuyant sur Å.
Compte-tours
Affiche le régime du moteur.
Si possible, conduire dans la plage de régime inférieure sur chaque rapport.
Avertissement
Le régime maximal autorisé est
dépassé si l'aiguille atteint la zone d'avertissement rouge. Danger
pour le moteur.
Jauge à carburant
Affiche le niveau de carburant.
La flèche indique le côté du véhicule
où se trouve le volet de remplissage
de carburant.
Si le niveau est bas dans le réservoir, le témoin r s’allume. Si le témoin
r clignote, faire le plein sans tarder.
Ne jamais rouler jusqu'à ce que le
réservoir de carburant soit vide.
En raison du reste de carburant
présent dans le réservoir, la quantité
ajoutée peut être inférieure à la capa‐
cité indiquée du réservoir de carbu‐
rant.

108Instruments et commandesJauge de température deliquide de refroidissementdu moteur
Affiche la température du liquide de
refroidissement.
50°:le moteur n'a pas
encore atteint sa
température de fonc‐
tionnement90° (zone
centrale):température de fonc‐
tionnement normale130°:température trop
élevéeAvertissement
Si la température de liquide de
refroidissement du moteur est trop élevée, arrêter le véhicule, couper le moteur. Danger pour le moteur. Vérifier le niveau de liquide de
refroidissement.
Affichage de service
Le système de durée de vie de l'huile
moteur indique quand changer l'huile
moteur et le filtre. Basé sur les condi‐ tions de conduite, l'intervalle de
vidange de l'huile moteur et de
remplacement de filtre qui sera indi‐
qué peut fortement varier.
Quand le système a calculé que la
durée de vie de l'huile s'est réduite,
Vidanger l'huile moteur sans tarder
apparaît dans le centre d'informations du conducteur. Faire changer l'huile
moteur et le filtre par un atelier dans
un délai d'une semaine ou 500 km,
selon l'échéance survenant en
premier.
Il peut s'agir d'un changement supplé‐ mentaire d'huile moteur et de filtre ou entrer dans le cadre d'un entretien
habituel.
Le menu de durée de vie restante de
l'huile s'affiche au centre d'informa‐
tions du conducteur 3 117.

Instruments et commandes109
Sélectionner le menu Info, " ou ?
en appuyant sur è au volant.
Appuyez sur å pour choisir le mode
Durée de vie avant vidange .
La durée de vie restante de l'huile est indiquée en pourcentage.
Réinitialisation Sur l'écran de niveau de base,
appuyer sur SET/CLR au niveau de la
manette des clignotants pendant
plusieurs secondes pour la réinitiali‐
sation. Le contact doit être mis, mais
le moteur arrêté.
Sur l'affichage de niveau supérieur, appuyer sur é au volant pour ouvrir
le sous-dossier. Sélectionner
Réinitialiser et confirmer en appuyant
sur Å. Le contact doit être mis, mais
le moteur arrêté.
Pour que le système fonctionne
correctement, il doit être réinitialisé à
chaque vidange de l'huile moteur.
Prendre contact avec un atelier.
Entretien suivant
Un message s'affiche sur le Centre
d'informations du conducteur lorsque
la maintenance du véhicule est
nécessaire. Faire effectuer le travail
de maintenance par un atelier dans
un délai d'une semaine ou de 500 km,
selon l'échéance survenant en
premier.
Informations sur le service 3 302.
Témoins
Les témoins décrits ne se retrouvent
pas sur tous les véhicules. La
description s’applique à toutes les
versions d’instruments. Selon l'équi‐ pement, la position des témoins peutvarier. Lors de la mise du contact, la
plupart des témoins s'allument briè‐
vement pour effectuer un test de fonc‐
tionnement.
Signification des couleurs des
témoins :rouge:Danger, rappel importantjaune:Avertissement, instruction,
défaillancevert:Confirmation de mise en
marchebleu:Confirmation de mise en
marcheblanc:Confirmation de mise en
marche
Se reporter à tous les témoins des
différents combinés d'instruments
3 101.
Feux de direction
O s’allume ou clignote en vert.
S'allume brièvement
Les feux de stationnement sont allu‐
més.

110Instruments et commandesClignotement
Les feux de direction ou les feux de
détresse sont activés.
Clignotement rapide : défaillance
d'une ampoule de clignotant ou d'un
fusible associé, défaillance d'une
ampoule de clignotant de remorque.
Remplacement des ampoules
3 259.
Fusibles 3 269.
Feux de direction 3 143.
Rappel de ceinture de sécurité
Rappel de ceinture de sécurité
des sièges avant
X pour le siège conducteur s'allume
ou clignote en rouge dans le combiné
d'instruments.k du siège du passager avant s'al‐
lume ou clignote en rouge sur la
console de toit, quand le siège est
occupé.
Allumé
Après avoir mis le contact, jusqu'à ce
que la ceinture soit bouclée.
Clignotement
Après avoir démarré le moteur, pendant 100 secondes maximum,
jusqu'à ce que la ceinture soit
bouclée.
Statut de ceinture de sécurité des
sièges arrière
X ou > s'allume ou clignote en blanc
(dans le centre d'informations du
conducteur de niveau de base) ou en rouge (dans le centre d'informations
du conducteur de niveau supérieur).
X allumé
Pendant 60 secondes après que le
contact a été mis : la ceinture de sécu‐
rité est détachée.> allumé
Pendant 60 secondes après que le
contact a été mis : la ceinture de sécu‐ rité a été détachée. Passé ce délai,
les témoins des sièges avec ceinture
bouclée ou un statut de ceinture
inchangé présentent le symbole >.
X s’allume ou clignote
La ceinture de sécurité attachée a été
détachée.
Aucune indication
Toutes les ceintures de sécurité des
sièges arrière sont bouclées avant
que le contact ne soit mis.
Attacher la ceinture de sécurité 3 59.
Airbags et rétracteurs de ceinture
v s'allume en rouge.
Lors de la mise du contact, le témoin
s’allume pendant environ
4 secondes. S'il ne s'allume pas, s'il
ne s'éteint pas après 4 secondes ou
s'il s'allume en roulant, le système
d'airbags présente une défaillance.
Prendre contact avec un atelier. Les
