Уход за автомобилем263Установите щетку стеклоочисти‐
теля на рычаг под небольшим
углом и надавите до фиксации.
Осторожно опустите рычаг стекло‐
очистителя.
Заднее стекло
Поднять рычаг стеклоочистителя.
Отсоедините щетку стеклоочисти‐
теля, как показано на рисунке, и
снимите ее.
Установите щетку стеклоочисти‐
теля на рычаг под небольшим
углом и надавите до фиксации.
Осторожно опустите рычаг стекло‐
очистителя.
Замена ламп
Выключите зажигание и соответ‐
ствующий выключатель или
закройте двери.
Новую лампу держите только за
цоколь. Не касайтесь стеклянной
колбы голыми руками.
Используйте лампы того же типа,
что и заменяемые.
Замена ламп передних фар
осуществляется со стороны мотор‐ ного отсека.
Проверка ламп
После замены ламп включите
зажигание, включите и проверьте
фары.
Галогенные фары
Галогенные фары с отдельными
лампами ближнего и дальнего
света.
Внутренняя лампа дальнего света
( 1 ).
Наружная лампа ближнего света
( 2 ).

264Уход за автомобилемДальний свет (1)
1. Потяните и снимите защитнуюкрышку.
2.Отогните фиксатор вниз и вытя‐
ните назад патрон лампы.
3. Извлеките лампу из патрона и замените на новую.
4. Вставить разъем лампы в корпус отражателя.
5. Установите защитную крышку.
Ближний свет (2)
1. Потяните и снимите защитную крышку.

Уход за автомобилем2652. Отогните фиксатор вверх ивытяните назад патрон лампы.
3. Извлеките лампу из патрона изамените на новую.
4. Вставить разъем лампы в корпус отражателя.
5. Установите защитную крышку.
Передние указатели поворота В случае выхода светодиодов из
строя необходимо обратиться в
сервисный центр для их замены.
Габаритный фонарь
В случае выхода светодиодов из
строя необходимо обратиться в
сервисный центр для их замены.
Работа фар при движении в
дневное время
В случае выхода светодиодов из
строя необходимо обратиться в
сервисный центр для их замены.
Светодиодные фары Фары ближнего и дальнего света,
габаритные фонари, дневные
ходовые огни и указатели поворота выполнены по светодиодной
технологии и не требуют замены
ламп.
В случае неисправности обращай‐
тесь на станцию техобслуживания.
Передние
противотуманные фары
Замену ламп выполнять на стан‐
ции техобслуживания.Задние фонари
Задние габаритные огни, дневные
ходовые огни и дополнительный
стоп-сигнал выполнены на свето‐
диодах. В случае выхода их из
строя для замены необходимо
обратиться в сервисный центр.
Фонарь на кузове
1. Откройте заднюю дверь багаж‐ ного отделения и снимитекрышку на нужной стороне.

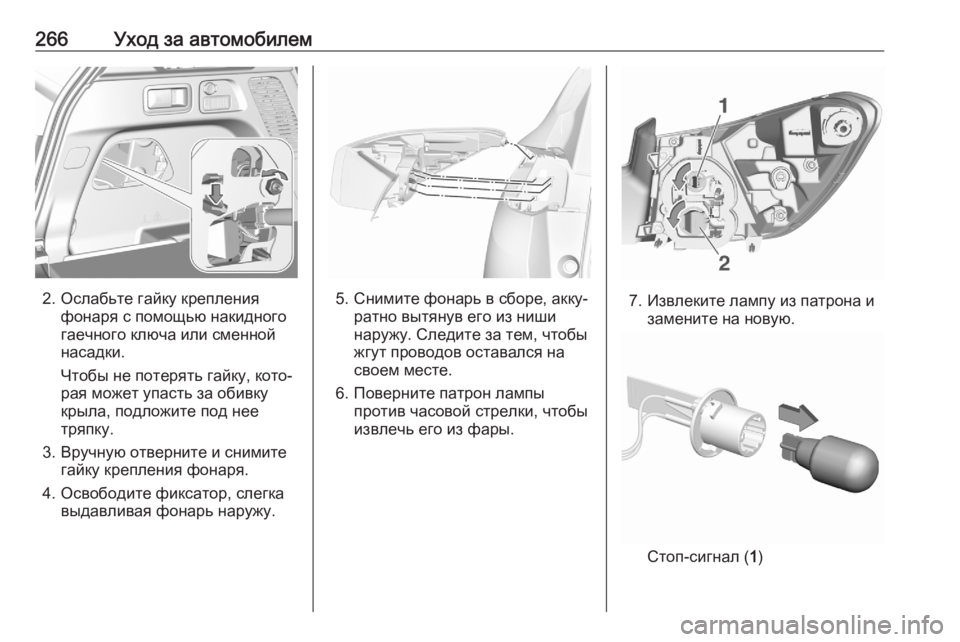

266Уход за автомобилем
2. Ослабьте гайку крепленияфонаря с помощью накидного
гаечного ключа или сменной
насадки.
Чтобы не потерять гайку, кото‐
рая может упасть за обивку
крыла, подложите под нее
тряпку.
3. Вручную отверните и снимите гайку крепления фонаря.
4. Освободите фиксатор, слегка выдавливая фонарь наружу.5. Снимите фонарь в сборе, акку‐ратно вытянув его из ниши
наружу. Следите за тем, чтобы
жгут проводов оставался на
своем месте.
6. Поверните патрон лампы против часовой стрелки, чтобы
извлечь его из фары.7. Извлеките лампу из патрона и замените на новую.
Стоп-сигнал ( 1)

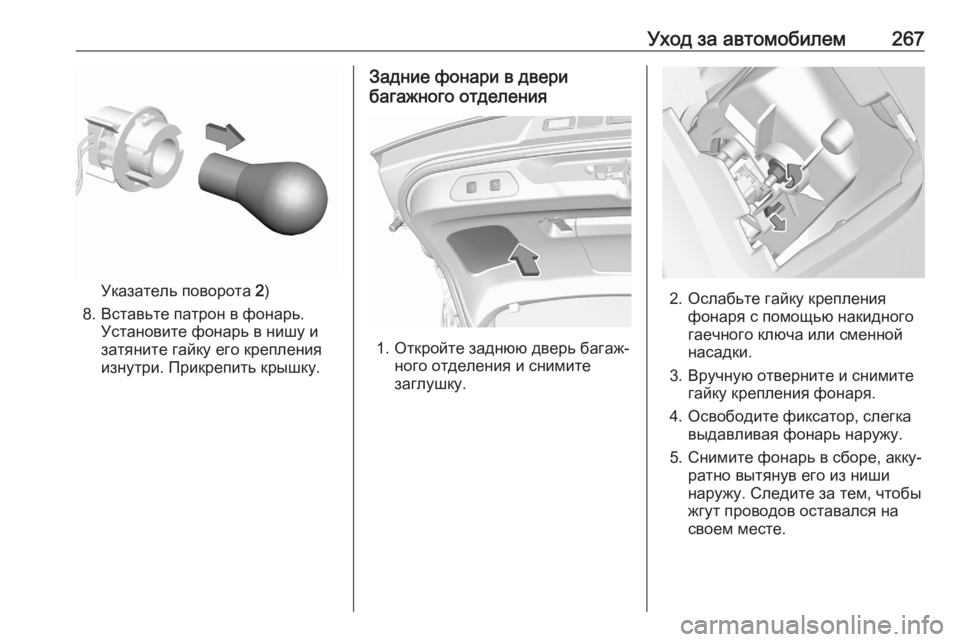

Уход за автомобилем267
Указатель поворота 2)
8. Вставьте патрон в фонарь. Установите фонарь в нишу и
затяните гайку его крепления
изнутри. Прикрепить крышку.
Задние фонари в двери
багажного отделения
1. Откройте заднюю дверь багаж‐ ного отделения и снимитезаглушку.
2. Ослабьте гайку крепления фонаря с помощью накидного
гаечного ключа или сменной
насадки.
3. Вручную отверните и снимите гайку крепления фонаря.
4. Освободите фиксатор, слегка выдавливая фонарь наружу.
5. Снимите фонарь в сборе, акку‐ ратно вытянув его из ниши
наружу. Следите за тем, чтобы
жгут проводов оставался на
своем месте.

268Уход за автомобилем
6. Поверните патрон лампыпротив часовой стрелки, чтобы
извлечь его из фары.
7. Извлеките лампу из патрона и замените на новую:
Фонарь заднего хода ( 1)
Задний противотуманный
фонарь ( 2)
8. Вставьте патрон в фонарь. Установите фонарь в нишу и
затяните гайку его крепления
изнутри. Прикрепить крышку.
Дополнительный стоп-сигнал
Дополнительный стоп-сигнал
выполнен на светодиодах.
Возможность замены светодиодов
не предусмотрена.
В случае неисправности обращай‐
тесь на станцию техобслуживания.
Проверка ламп
Включить зажигание, включить
освещение и проверить все лампы.
Повторители указателя поворота
Чтобы заменить лампу, снимите
фонарь в сборе:
1. Сдвиньте фонарь в сборе вперед и снимите его, потянув
за задний край.

Уход за автомобилем269
2. Поверните патрон лампы почасовой стрелке и выньте его из
корпуса фонаря.
3. Извлеките лампу из патрона и замените на новую.
4. Вставьте патрон и повернитеего против часовой стрелки.
5. Вставьте левый край фонаря в сборе, сдвиньте фонарь влево
и вставьте правый край.
Освещение номерного знака
Фонари подсветки номерного знака
светодиодные. Возможность
замены светодиодов не преду‐
смотрена.
В случае неисправности обращай‐
тесь на станцию техобслуживания.
Освещение салона
Для замены следующих ламп необ‐ ходимо обращаться на станцию
техобслуживания:
● плафон внутреннего освеще‐ ния, лампы для чтения
● подсветка грузового отделе‐ ния
● подсветка приборной панелиЭлектрооборудование
Предохранители
Маркировка нового предохрани‐ теля должна совпадать с марки‐
ровкой дефектного предохрани‐
теля.
В автомобиле имеется два блока
предохранителей:
● в моторном отсеке
● панель приборов
Перед заменой предохранителя
отключите соответствующий
выключатель или выключите зажи‐
гание.
Дефектный предохранитель можно определить по сгоревшей плавкой
нити.Внимание
Замену предохранителя произ‐
водить только после устранения причины его срабатывания.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.

270Уход за автомобилемКроме того, могут быть вставлены
предохранители, не имеющие
конкретного назначения.
Приспособление для снятия
предохранителей
Приспособление для снятия
предохранителей хранится в блоке предохранителей, установленном
в моторном отсеке. Приспособле‐
ние для снятия предохранителей
двустороннее, каждая сторона
предназначена для своего типа
предохранителей.Захватите предохранитель
специальным приспособлением
для снятия предохранителей и
извлеките предохранитель.
Блок предохранителей в моторном отсеке
Блок предохранителей установлен
в левой передней части моторного
отсека.
Освободите крышку и снимите ее.
В зависимости от модификации
автомобиля в его моторном отсеке могут использоваться различные
блоки предохранителей:
№Электрическая цепь9Противоугонная сигнализация10Система автоматической оста‐ новки и пуска двигателя11Выхлопная система дизель‐
ного двигателя13Система автоматической оста‐ новки и пуска двигателя15Электроусилитель рулевого
управления/радар22Звуковой сигнал29Стартер
