2020 OPEL CORSA F Ohjekirja (in Finnish)

Auton hoito167Pyyhkimen sulan vaihto
Tuulilasi
Katkaise sytytysvirta.
Käytä pyyhinvipua yhden minuutin
kuluessa sytytysvirran katkaisun
jälkeen asettaaksesi pyyhkimet
pystysuuntaisesti tuulilasille.
Nosta pyyhkimen varsi ylösnostet‐
tuun asentoon, paina painiketta irrot‐
taaksesi pyyhkimen sulan ja poista
se.
Kiinnitä uusi pyyhkimen sulka pyyhki‐
men varteen ja työnnä sitä, kunnes se lukittuu.
Laske pyyhinvarsi varovasti alas.
Palauta pyyhkimien varret alkuperäi‐ siin asentoihinsa kytkemällä sytytys‐
virta ja käyttämällä pyyhinvipua.
Takaikkuna
Nosta pyyhkimen vartta. Irrota pyyh‐
kimen sulka kuvan mukaisesti.
Kiinnitä pyyhkimen sulka vinosti tuuli‐
lasinpyyhkimen varteen ja työnnä
sitä, kunnes se lukittuu.
Laske pyyhinvarsi varovasti alas.
Polttimon vaihto
Varmista ennen polttimon vaihta‐
mista, että kaikki ulko- ja sisävalot ja
sytytysvirta on kytketty pois päältä.
Tartu uuteen lamppuun vain
kannasta. Älä koske lampun lasiin
paljain käsin.
Vaihda vanha lamppu aina saman‐
tyyppiseen uuteen lamppuun.
Vaihda ajovalojen polttimot moottori‐ tilasta käsin.
Polttimoiden tarkastus Kytke polttimon vaihdon jälkeen syty‐ tysvirta ja tarkista valojen toiminta.
Halogeeniajovalot
Halogeeniajovalot erillisillä lähi- ja
kaukovalopolttimoilla / päiväajovalo‐
polttimoilla.

168Auton hoito
Lähivalo (1) ulompi polttimo.
Kaukovalon / päiväajovalon ( 2)
sisempi polttimo.
Lähivalo (1)
1. Irrota suojakansi vetämällä.
2. Irrota polttimon kanta heijastinko‐ telosta.
3. Irrota polttimo polttimon kannastaja vaihda se.
4. Aseta polttimon pidin heijastinko‐ teloon.
5. Asenna suojakansi.
Lähivalo/päiväajovalo (2)
1. Irrota suojakansi vetämällä.

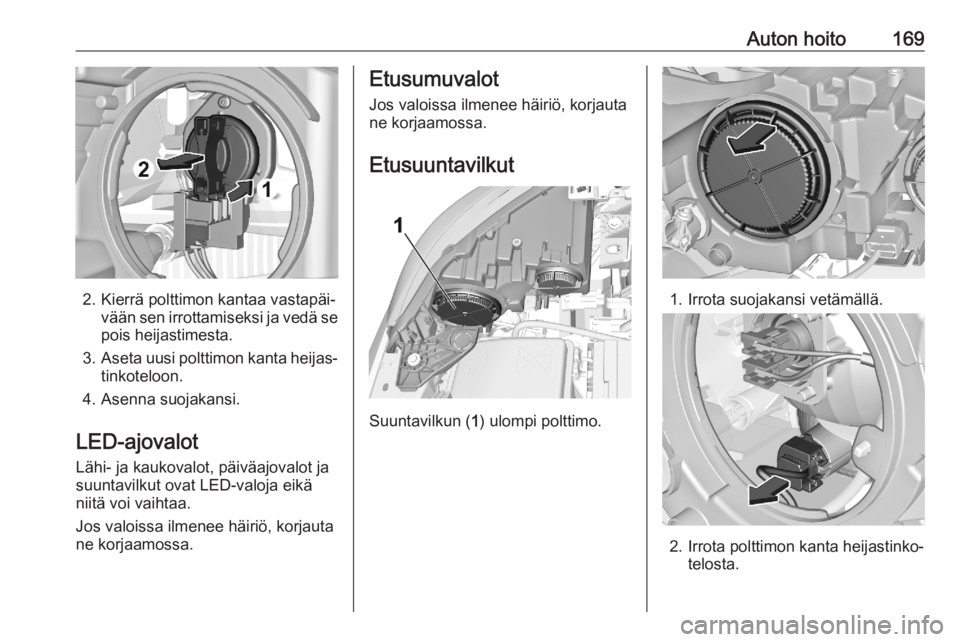

Auton hoito169
2. Kierrä polttimon kantaa vastapäi‐vään sen irrottamiseksi ja vedä se
pois heijastimesta.
3. Aseta uusi polttimon kanta heijas‐
tinkoteloon.
4. Asenna suojakansi.
LED-ajovalot Lähi- ja kaukovalot, päiväajovalot jasuuntavilkut ovat LED-valoja eikä
niitä voi vaihtaa.
Jos valoissa ilmenee häiriö, korjauta
ne korjaamossa.
Etusumuvalot
Jos valoissa ilmenee häiriö, korjauta
ne korjaamossa.
Etusuuntavilkut
Suuntavilkun ( 1) ulompi polttimo.
1. Irrota suojakansi vetämällä.
2. Irrota polttimon kanta heijastinko‐
telosta.

170Auton hoito
3. Irrota polttimo polttimon kannastaja vaihda se.
4. Aseta polttimon pidin heijastinko‐ teloon.
5. Asenna suojakansi.
Takavalot LED-takavalot
Jos valoissa ilmenee häiriö, korjauta
ne korjaamossa.
Valoasennelma korissa
1. Avaa takaluukku ja irrota huolto‐ luukku kyseiseltä puolelta.
2. Löysää valon kiinnitysmutteriahylsyavaimella tai hylsyllä.
Jotta mutteri ei pääse putoamaan
lokasuojan listan sisään, aseta
ensin kangas sen alle.
3. Avaa valon kiinnitysmutteri käsin ja irrota se.
4. Vedä takavaloasennelma varo‐vasti syvennyksestä ja irrota se.
5. Irrota johto pitimestä.

Auton hoito171
6. Paina viisi pidinkielekkeitä jairrota polttimon kannatin valoase‐
nnelmasta.
7. Polttimoiden irrotus ja vaihto:
Takavalo / jarruvalo ( 1)
Suuntavilkku ( 2)
Peruutusvalo ( 3)
8. Asenna polttimon kannatin valoa‐ sennelmaan. Kiinnitä liitin valoa‐
sennelmaan. Asenna valoase‐
nnelma syvennykseen ja kiristä
valon kiinnitysmutteri sisäpuo‐
lelta. Kiinnitä kansi.
Takasumuvalo
1. Kierrä polttimon kannatinta vasta‐
päivään ja irrota se heijastinkote‐
losta.
2. Paina polttimoa kevyesti alas, kierrä sitä vastapäivään ja irrota
se kannasta.
3. Vaihda polttimo, aseta uusi polt‐ timo kantaan kiertämällä myötä‐
päivään.
4. Työnnä polttimon kanta heijasti‐ meen ja kierrä myötäpäivään.
Lisäjarruvalo Jos valoissa ilmenee häiriö, korjauta
ne korjaamossa.
Polttimoiden tarkastus Kytke sytytysvirta, käytä kaikkia
valoja ja tarkista ne.

172Auton hoitoRekisterikilven valo
Jos valoissa ilmenee häiriö, korjauta
ne korjaamossa.
Sisävalot Vaihdata seuraavat polttimot korjaa‐
mossa:
● ovivalot, lukuvalot
● tavaratilan valo
● kojelaudan valaistusSähköjärjestelmä
Sulakkeet Varmista, että uuden sulakkeen tiedot
vastaavat viallisen sulakkeen tietoja.
Kolmen sulakerasian sijainnit ovat
seuraavat:
● moottoritila
● kojelauta
Ennen sulakkeen vaihtoa katkaise
sytytysvirta ja kytke vastaava katkai‐
sin pois päältä.
Viallisen sulakkeen tunnistaa poikki
palaneesta langasta.Huomio
Älä vaihda sulaketta ennen kuin
vian syy on korjattu.
Jotkut toiminnot on voitu suojata
useammalla sulakkeella.
Sulakkeita saattaa olla sulakera‐
siassa, vaikka niillä ei ole toimintaa.
Sulakkeen irrotin
Sulakkeen irrotin voi sijaita kannessa
kojelaudan vasemmalla puolella.
Irrottimessa on kaksi puolta, kumpikin puoli on suunniteltu erityyppisiä
sulakkeita varten.
Tartu sulakkeeseen sulakkeen irrotti‐
mella ja vedä sulake pois.

Auton hoito173Moottoritilan sulakerasia
Sulakerasia on moottoritilassa
edessä vasemmalla.
Vapauta suojus ja irrota se.
NroVirtapiiri1Ilmastointiautomatiikka2Jarrujärjestelmä3Sulakerasia (kojetaulun oikealla
puolella)4Jarrujärjestelmä8Polttoainepumppu16Oikea ajovalo / tuulilasin lämmitys18Oikea kaukovalo19Vasen kaukovalo20Polttoainepumppu22Automaattivaihteisto25Sulakerasia (perävaunu)28Valikoiva katalyyttinen pelkis‐
tysjärjestelmä29Tuulilasinpyyhkimet31Ilmastointiautomatiikka32Ohjauspyörä
Vaihdettuasi vialliset sulakkeet sulje
sulakerasian kansi ja lukitse se.
Jos sulakerasian kantta ei ole suljettu
oikein, seurauksena saattaa olla
toimintahäiriö.
Kojelaudan sulakerasia
Sulakerasia kojetaulun
vasemmalla puolella
Vasemmalta ohjattavissa autoissa
sulakerasia on kojelaudassa kannen
alla. Avaa kansi alasivulta ja irrota se.

174Auton hoitoNroVirtapiiri1Tutka/sisäpeili3Induktiivinen lataus4Äänitorvi5Tuulilasin pesulaite6Tuulilasin pesulaite7USB8Takalasin pyyhin10Keskuslukitusjärjestelmä11Keskuslukitusjärjestelmä12Diagnoosiliitinmoduuli13IlmastointiautomatiikkaNroVirtapiiri14Hälytys / Opel Connect17Mittaristo21Virtapainike / murtosuojauslu‐
kitus22Sadetunnistin / valoanturi /
kamera23Turvavyömuistutin247" kosketusnäyttö / pysäköinti‐
tutka / takakamera25Turvatyyny27Murtohälytin297 "kosketusnäyttö / Infotain‐
ment-järjestelmä31Savukkeensytytin / 12 V:n pisto‐ rasia32Lämmitettävä ohjauspyörä33Lämmitys- ja ilmastointijärjes‐
telmä / automaattivaihteisto34Pysäköintitutka / ulkopeilien
säätöSulakerasia kojetaulun oikealla
puolella
Vasemmalta ohjattavissa autoissa
sulakerasia sijaitsee kannen takana
käsinelokerossa. Avaa käsinelokero
ja irrota kansi. Irrota kannatin.
