2020 OPEL COMBO E Betriebsanleitung (in German)

Fahrzeugwartung231Bedeutung der Symbole:● Keine Funken, kein offenes Feuer und kein Rauch.
● Augenschutz tragen. Knallgas kann zu Erblindung oder Verlet‐
zungen führen.
● Fahrzeugbatterie außerhalb der Reichweite von Kindern halten.
● Die Fahrzeugbatterie enthält Schwefelsäure, die zu Erblin‐
dung oder ernsten Verätzungen
führen kann.
● Weitere Informationen finden Sie
in der Betriebsanleitung.
● Rund um die Fahrzeugbatterie können explosive Gase auftre‐
ten.
Energiesparmodus
Dieser Modus deaktiviert elektrische
Verbraucher, um die Fahrzeug‐
batterie zu schonen. Diese Verbrau‐ cher wie Infotainment-System, Wind‐
schutzscheibenwischer, Abblendlicht
oder Innenleuchten können insge‐
samt höchstens etwa 40 Minuten
nach Ausschalten der Zündung
weiterverwendet werden.In den Energiesparmodus wechseln
Bei aktiviertem Energiesparmodus
wird im Fahrerinfodisplay die
Meldung Energiesparmodus ange‐
zeigt.
Ein aktives Telefongespräch über die
Freisprecheinrichtung kann etwa
10 Minuten länger aufrecht erhalten
werden.
Deaktivieren des Energiesparmodus
Der Energiesparmodus wird beim
nächsten Motorstart automatisch
deaktiviert. Für ausreichenden Lade‐
stand Motor laufen lassen:
● unter 10 Minuten, um die Verbraucher etwa 5 Minuten langnutzen zu können
● über 10 Minuten, um die Verbraucher bis maximal
30 Minuten lang nutzen zu
könnenDiesel-Kraftstoffsystem
entlüften
Wenn der Tank leer gefahren wurde,
muss das Diesel-Kraftstoffsystem
entlüftet werden. Zündung dreimal für jeweils 15 Sekunden einschalten.
Dann den Motor höchstens
40 Sekunden lang drehen lassen.
Diesen Vorgang frühestens nach fünf
Sekunden wiederholen. Wenn der
Motor nicht startet, Hilfe einer Werk‐
statt in Anspruch nehmen.
Scheibenwischerwechsel
Windschutzscheibe

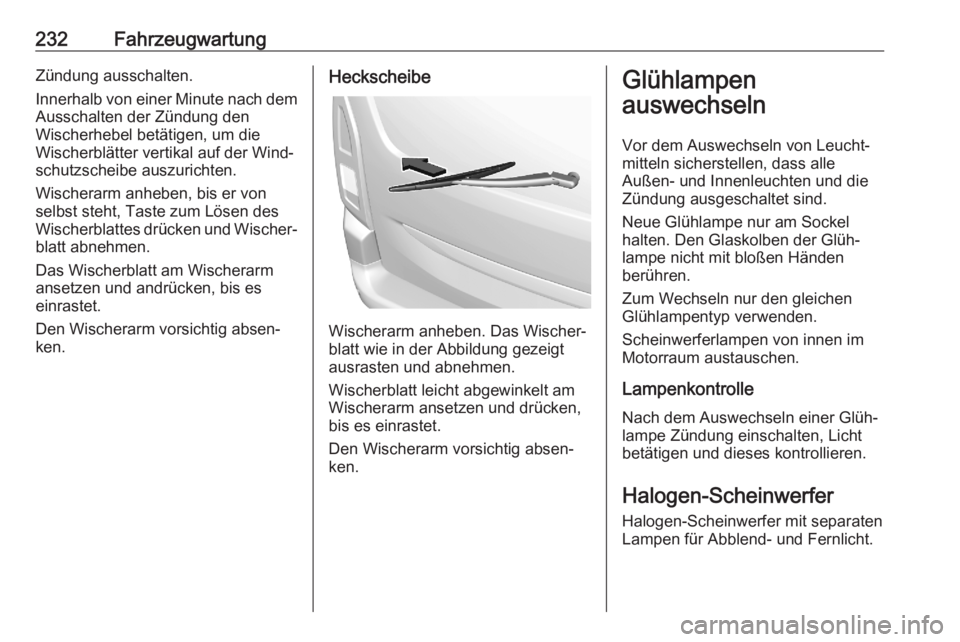

232FahrzeugwartungZündung ausschalten.
Innerhalb von einer Minute nach dem
Ausschalten der Zündung den
Wischerhebel betätigen, um die
Wischerblätter vertikal auf der Wind‐
schutzscheibe auszurichten.
Wischerarm anheben, bis er von
selbst steht, Taste zum Lösen des
Wischerblattes drücken und Wischer‐ blatt abnehmen.
Das Wischerblatt am Wischerarm
ansetzen und andrücken, bis es
einrastet.
Den Wischerarm vorsichtig absen‐
ken.Heckscheibe
Wischerarm anheben. Das Wischer‐
blatt wie in der Abbildung gezeigt
ausrasten und abnehmen.
Wischerblatt leicht abgewinkelt am
Wischerarm ansetzen und drücken,
bis es einrastet.
Den Wischerarm vorsichtig absen‐
ken.
Glühlampen
auswechseln
Vor dem Auswechseln von Leucht‐mitteln sicherstellen, dass alle
Außen- und Innenleuchten und die Zündung ausgeschaltet sind.
Neue Glühlampe nur am Sockel
halten. Den Glaskolben der Glüh‐
lampe nicht mit bloßen Händen
berühren.
Zum Wechseln nur den gleichen
Glühlampentyp verwenden.
Scheinwerferlampen von innen im
Motorraum austauschen.
Lampenkontrolle Nach dem Auswechseln einer Glüh‐
lampe Zündung einschalten, Licht
betätigen und dieses kontrollieren.
Halogen-Scheinwerfer Halogen-Scheinwerfer mit separaten
Lampen für Abblend- und Fernlicht.

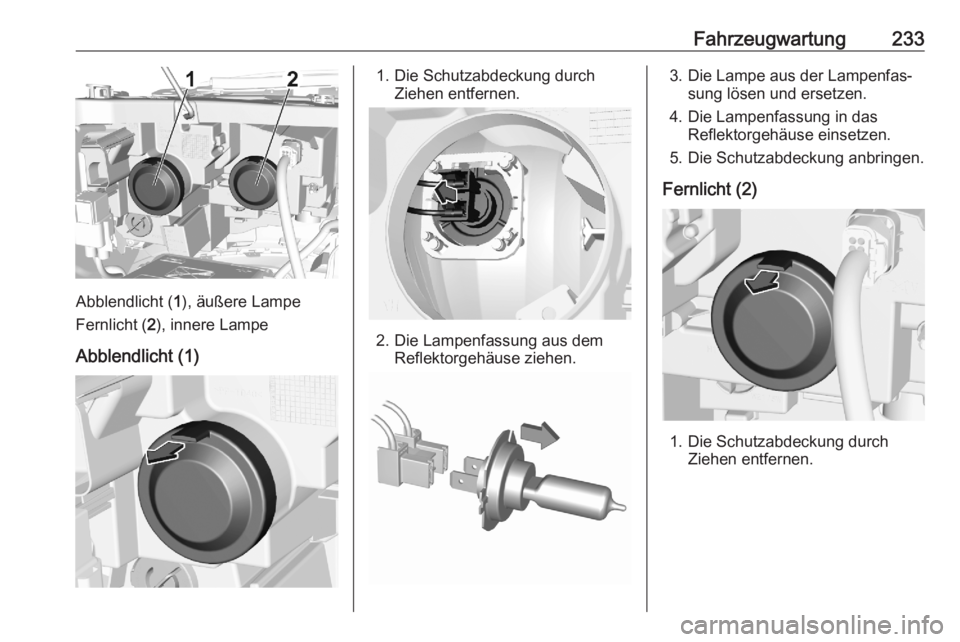

Fahrzeugwartung233
Abblendlicht (1), äußere Lampe
Fernlicht ( 2), innere Lampe
Abblendlicht (1)
1. Die Schutzabdeckung durch Ziehen entfernen.
2. Die Lampenfassung aus demReflektorgehäuse ziehen.
3. Die Lampe aus der Lampenfas‐sung lösen und ersetzen.
4. Die Lampenfassung in das Reflektorgehäuse einsetzen.
5. Die Schutzabdeckung anbringen.
Fernlicht (2)
1. Die Schutzabdeckung durch Ziehen entfernen.

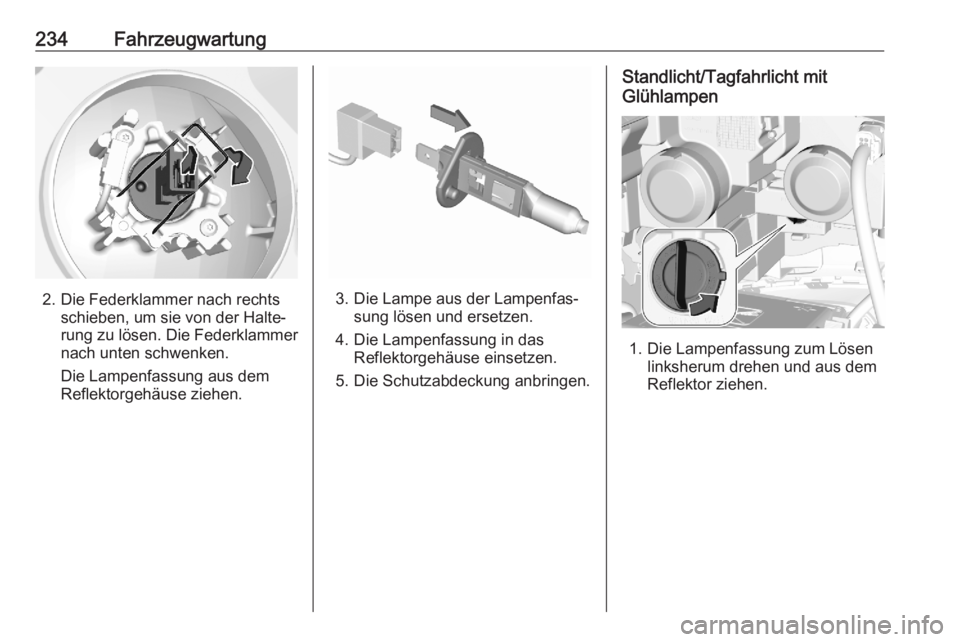

234Fahrzeugwartung
2. Die Federklammer nach rechtsschieben, um sie von der Halte‐
rung zu lösen. Die Federklammer
nach unten schwenken.
Die Lampenfassung aus dem
Reflektorgehäuse ziehen.3. Die Lampe aus der Lampenfas‐ sung lösen und ersetzen.
4. Die Lampenfassung in das Reflektorgehäuse einsetzen.
5. Die Schutzabdeckung anbringen.
Standlicht/Tagfahrlicht mit
Glühlampen
1. Die Lampenfassung zum Lösen linksherum drehen und aus dem
Reflektor ziehen.

Fahrzeugwartung235
2. Leuchtmittel aus der Lampenfas‐sung ziehen.
3. Neues Leuchtmittel in die Lampenfassung einsetzen.
4. Lampenfassung in die Leuchten‐ einheit einsetzen und rechtshe‐
rum drehen.
Standlicht/Tagfahrlicht mit LED
Defekte LED in einer Werkstatt erset‐ zen lassen.
LED-Scheinwerfer Das Tagfahrlicht wird mit LEDs betrie‐ ben, die nicht ersetzt werden können.
Die Leuchten im Fall einer Störung in einer Werkstatt reparieren lassen.
Nebelscheinwerfer
1. Die Spitze eines Schlitzschrau‐ bendrehers mit einem Tuch umwi‐
ckeln, um den Lack zu schützen.
Den Schraubendreher in die Aussparung an der Kante der
Abdeckung stecken. Die Abde‐
ckung vorsichtig abhebeln und
lösen.
2. Die zwei Schrauben lösen und entfernen und den Leuchtenzu‐
sammenbau von vorne entfernen.

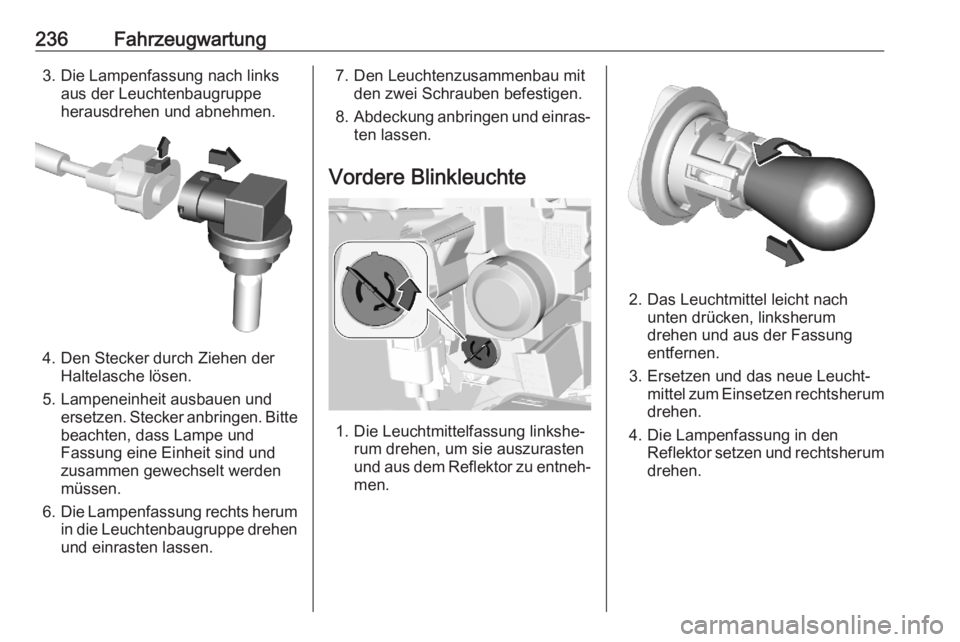

236Fahrzeugwartung3. Die Lampenfassung nach linksaus der Leuchtenbaugruppe
herausdrehen und abnehmen.
4. Den Stecker durch Ziehen der Haltelasche lösen.
5. Lampeneinheit ausbauen und ersetzen. Stecker anbringen. Bittebeachten, dass Lampe und
Fassung eine Einheit sind und
zusammen gewechselt werden
müssen.
6. Die Lampenfassung rechts herum
in die Leuchtenbaugruppe drehen und einrasten lassen.
7. Den Leuchtenzusammenbau mit den zwei Schrauben befestigen.
8. Abdeckung anbringen und einras‐
ten lassen.
Vordere Blinkleuchte
1. Die Leuchtmittelfassung linkshe‐ rum drehen, um sie auszurasten
und aus dem Reflektor zu entneh‐
men.
2. Das Leuchtmittel leicht nach unten drücken, linksherum
drehen und aus der Fassung
entfernen.
3. Ersetzen und das neue Leucht‐ mittel zum Einsetzen rechtsherumdrehen.
4. Die Lampenfassung in den Reflektor setzen und rechtsherum
drehen.

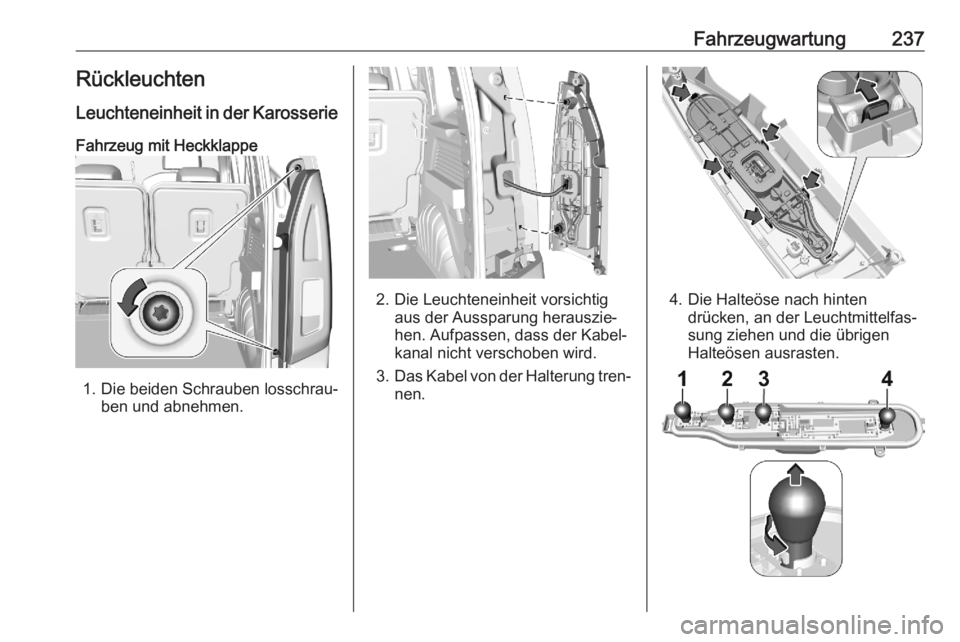

Fahrzeugwartung237Rückleuchten
Leuchteneinheit in der Karosserie Fahrzeug mit Heckklappe
1. Die beiden Schrauben losschrau‐ ben und abnehmen.
2. Die Leuchteneinheit vorsichtigaus der Aussparung herauszie‐
hen. Aufpassen, dass der Kabel‐
kanal nicht verschoben wird.
3. Das Kabel von der Halterung tren‐
nen.4. Die Halteöse nach hinten drücken, an der Leuchtmittelfas‐
sung ziehen und die übrigen Halteösen ausrasten.

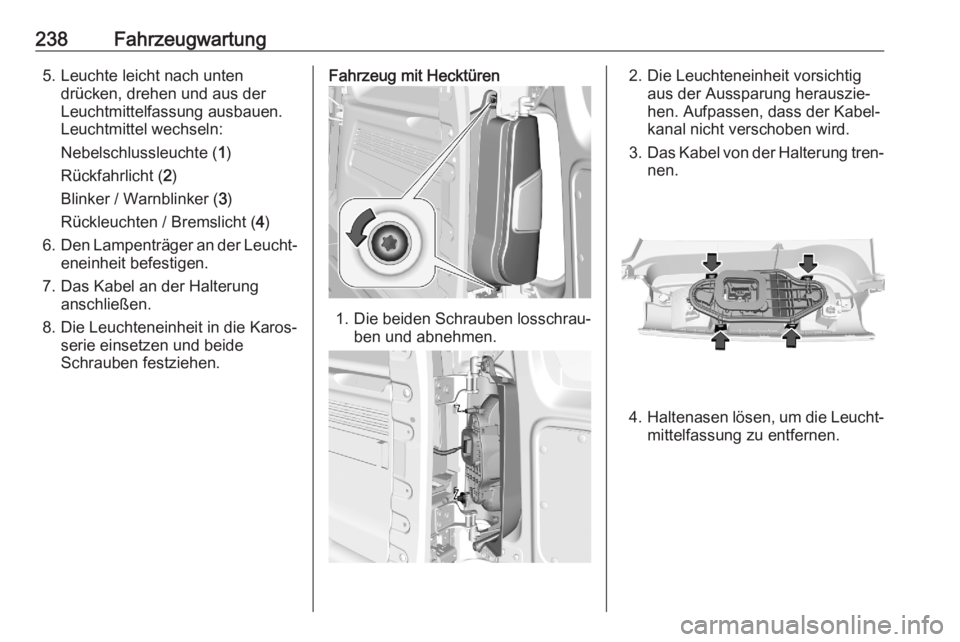

238Fahrzeugwartung5. Leuchte leicht nach untendrücken, drehen und aus der
Leuchtmittelfassung ausbauen.
Leuchtmittel wechseln:
Nebelschlussleuchte ( 1)
Rückfahrlicht ( 2)
Blinker / Warnblinker ( 3)
Rückleuchten / Bremslicht ( 4)
6. Den Lampenträger an der Leucht‐
eneinheit befestigen.
7. Das Kabel an der Halterung anschließen.
8. Die Leuchteneinheit in die Karos‐ serie einsetzen und beide
Schrauben festziehen.Fahrzeug mit Hecktüren
1. Die beiden Schrauben losschrau‐ ben und abnehmen.
2. Die Leuchteneinheit vorsichtigaus der Aussparung herauszie‐
hen. Aufpassen, dass der Kabel‐ kanal nicht verschoben wird.
3. Das Kabel von der Halterung tren‐
nen.
4. Haltenasen lösen, um die Leucht‐
mittelfassung zu entfernen.
