2020 OPEL COMBO E Инструкция по эксплуатации (in Russian)

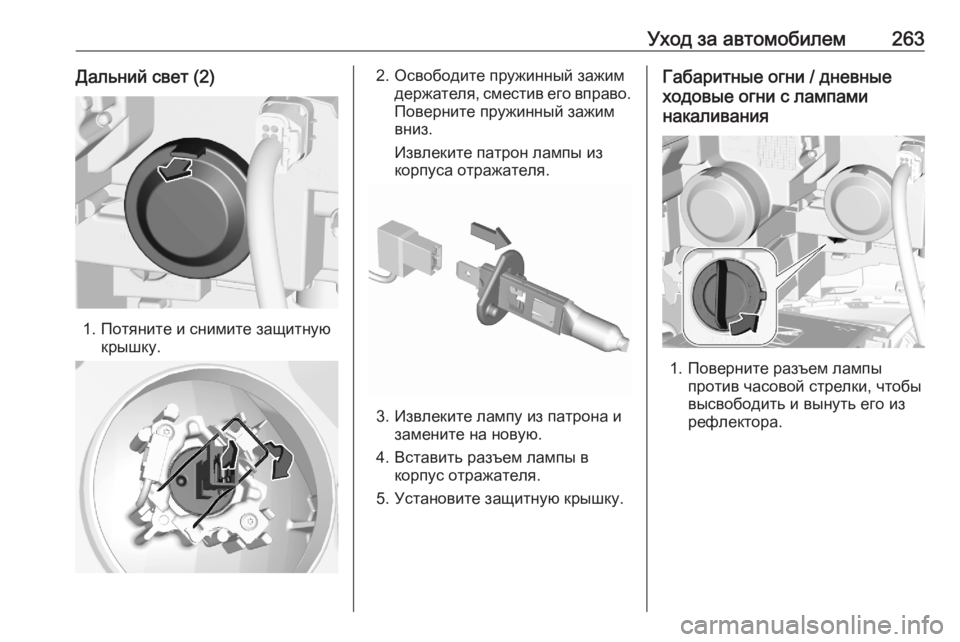

Уход за автомобилем263Дальний свет (2)
1. Потяните и снимите защитнуюкрышку.
2. Освободите пружинный зажимдержателя, сместив его вправо.
Поверните пружинный зажим вниз.
Извлеките патрон лампы из
корпуса отражателя.
3. Извлеките лампу из патрона и замените на новую.
4. Вставить разъем лампы в корпус отражателя.
5. Установите защитную крышку.
Габаритные огни / дневные
ходовые огни с лампами
накаливания
1. Поверните разъем лампы против часовой стрелки, чтобы
высвободить и вынуть его из
рефлектора.

264Уход за автомобилем

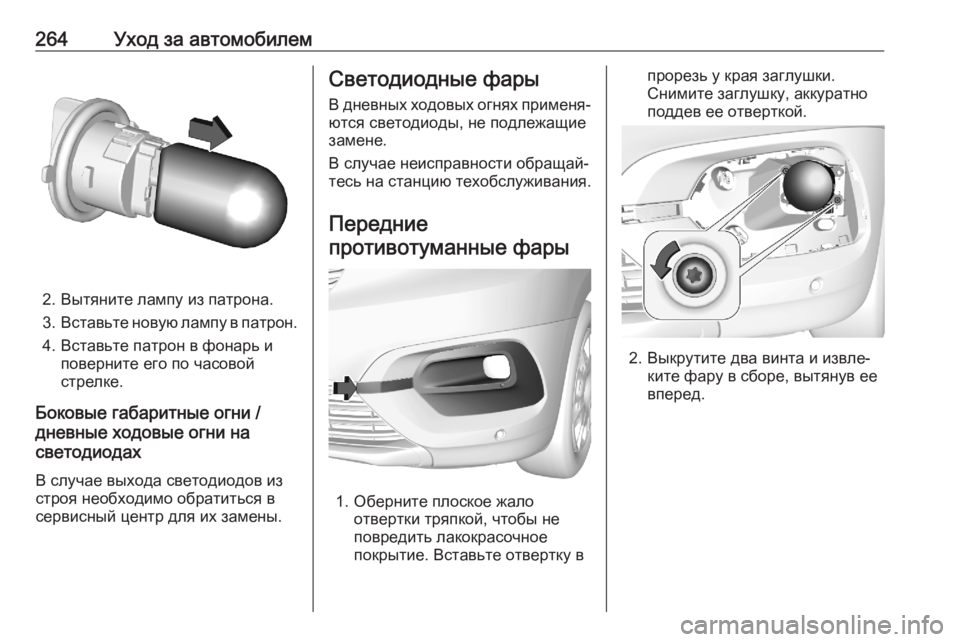

2. Вытяните лампу из патрона.
3. Вставьте новую лампу в патрон.
4. Вставьте патрон в фонарь и поверните его по часовой
стрелке.
Боковые габаритные огни /
дневные ходовые огни на
светодиодах
В случае выхода светодиодов из
строя необходимо обратиться в
сервисный центр для их замены.
Светодиодные фары
В дневных ходовых огнях применя‐
ются светодиоды, не подлежащие
замене.
В случае неисправности обращай‐
тесь на станцию техобслуживания.
Передниепротивотуманные фары
1. Оберните плоское жало отвертки тряпкой, чтобы не
повредить лакокрасочное
покрытие. Вставьте отвертку в
прорезь у края заглушки. Снимите заглушку, аккуратно
поддев ее отверткой.
2. Выкрутите два винта и извле‐ ките фару в сборе, вытянув ее
вперед.

Уход за автомобилем265

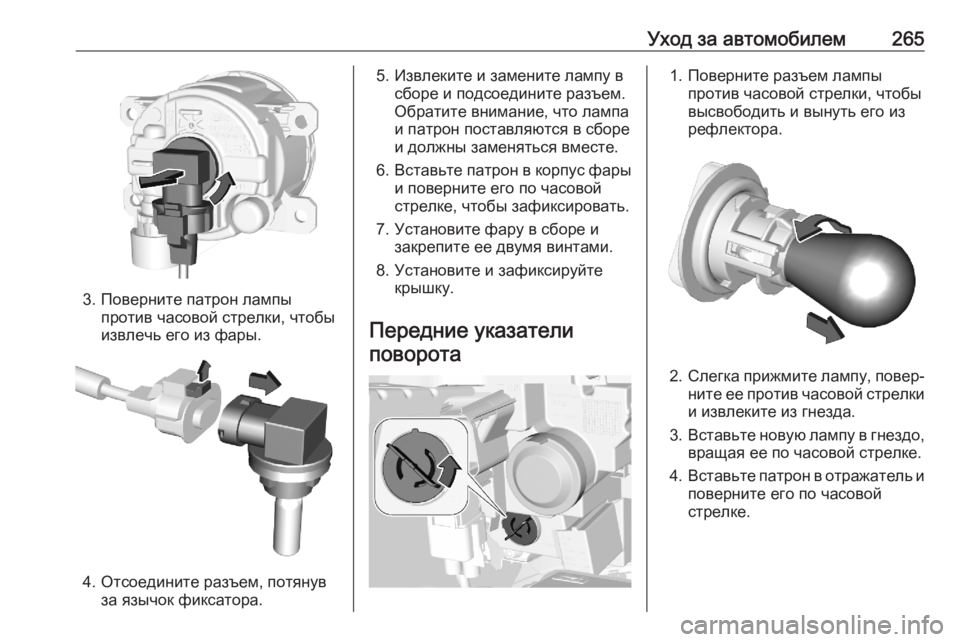

3. Поверните патрон лампыпротив часовой стрелки, чтобы
извлечь его из фары.
4. Отсоедините разъем, потянув за язычок фиксатора.
5. Извлеките и замените лампу в сборе и подсоедините разъем.
Обратите внимание, что лампа
и патрон поставляются в сборе
и должны заменяться вместе.
6. Вставьте патрон в корпус фары
и поверните его по часовой
стрелке, чтобы зафиксировать.
7. Установите фару в сборе и закрепите ее двумя винтами.
8. Установите и зафиксируйте крышку.
Передние указатели поворота1. Поверните разъем лампы против часовой стрелки, чтобы
высвободить и вынуть его из
рефлектора.
2. Слегка прижмите лампу, повер‐
ните ее против часовой стрелки
и извлеките из гнезда.
3. Вставьте новую лампу в гнездо,
вращая ее по часовой стрелке.
4. Вставьте патрон в отражатель и
поверните его по часовой
стрелке.

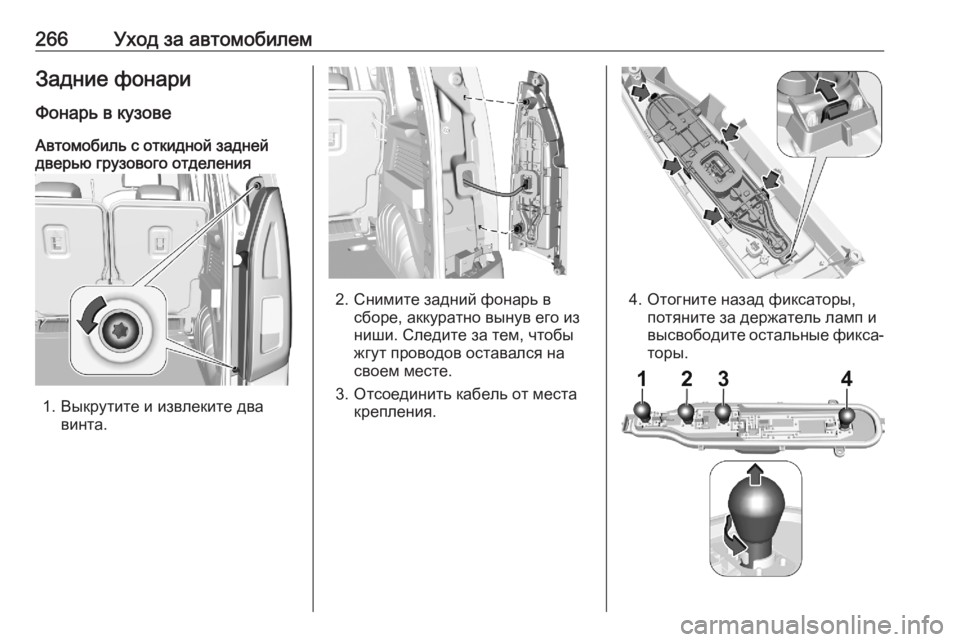

266Уход за автомобилемЗадние фонари
Фонарь в кузове
Автомобиль с откидной задней
дверью грузового отделения
1. Выкрутите и извлеките два
винта.
2. Снимите задний фонарь всборе, аккуратно вынув его из
ниши. Следите за тем, чтобы
жгут проводов оставался на
своем месте.
3. Отсоединить кабель от места крепления.4. Отогните назад фиксаторы,потяните за держатель ламп и
высвободите остальные фикса‐ торы.

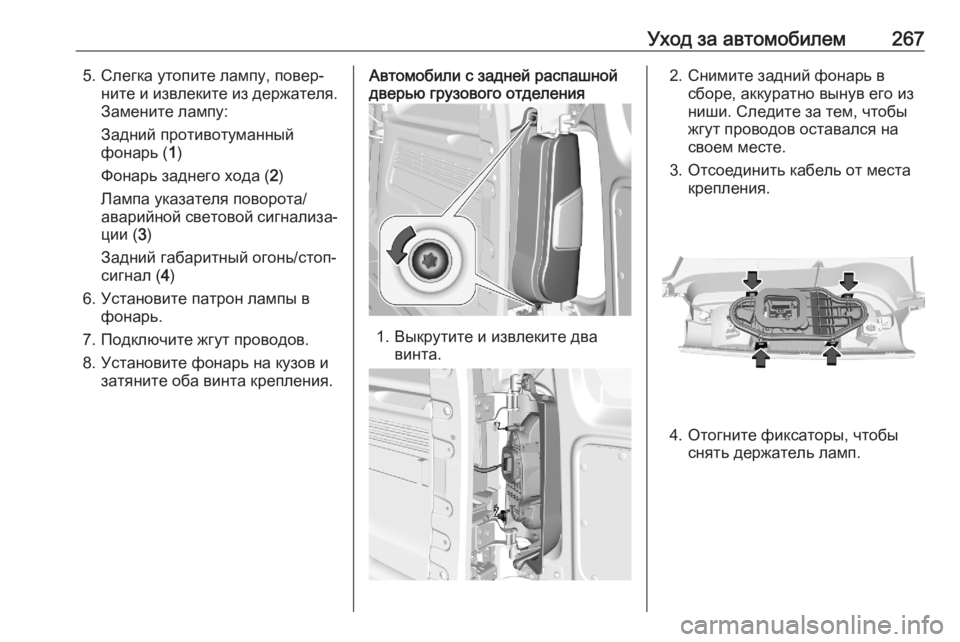

Уход за автомобилем2675. Слегка утопите лампу, повер‐ните и извлеките из держателя.Замените лампу:
Задний противотуманный
фонарь ( 1)
Фонарь заднего хода ( 2)
Лампа указателя поворота/
аварийной световой сигнализа‐ ции ( 3)
Задний габаритный огонь/стоп-
сигнал ( 4)
6. Установите патрон лампы в фонарь.
7. Подключите жгут проводов.
8. Установите фонарь на кузов и затяните оба винта крепления.Автомобили с задней распашной
дверью грузового отделения
1. Выкрутите и извлеките два
винта.
2. Снимите задний фонарь всборе, аккуратно вынув его из
ниши. Следите за тем, чтобы
жгут проводов оставался на
своем месте.
3. Отсоединить кабель от места крепления.
4. Отогните фиксаторы, чтобыснять держатель ламп.

268Уход за автомобилем

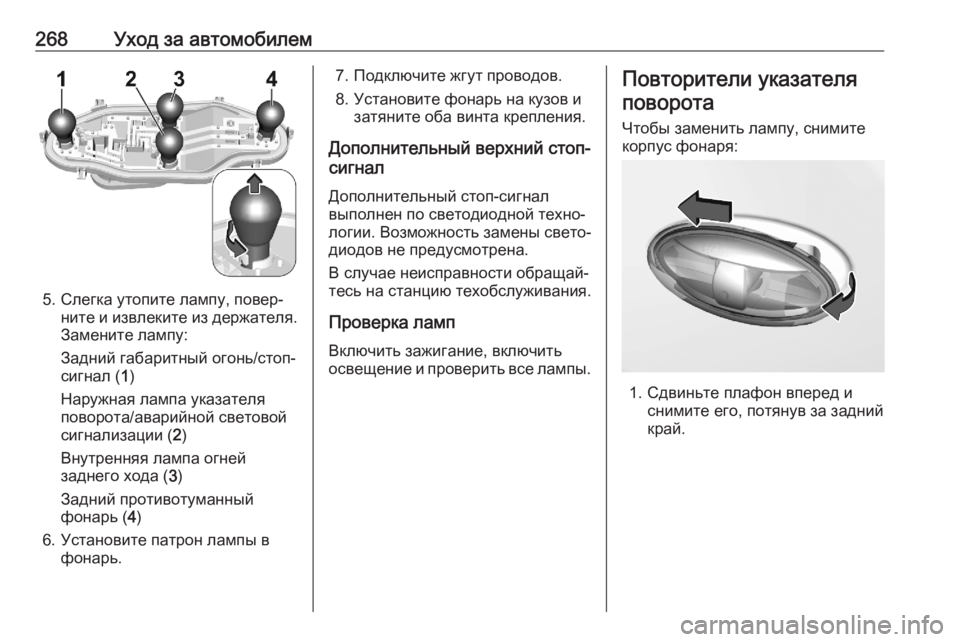

5. Слегка утопите лампу, повер‐ните и извлеките из держателя.
Замените лампу:
Задний габаритный огонь/стоп-
сигнал ( 1)
Наружная лампа указателя
поворота/аварийной световой
сигнализации ( 2)
Внутренняя лампа огней
заднего хода ( 3)
Задний противотуманный
фонарь ( 4)
6. Установите патрон лампы в фонарь.
7. Подключите жгут проводов.
8. Установите фонарь на кузов и затяните оба винта крепления.
Дополнительный верхний стоп- сигнал
Дополнительный стоп-сигнал
выполнен по светодиодной техно‐
логии. Возможность замены свето‐
диодов не предусмотрена.
В случае неисправности обращай‐
тесь на станцию техобслуживания.
Проверка ламп
Включить зажигание, включить
освещение и проверить все лампы.Повторители указателя
поворота
Чтобы заменить лампу, снимите
корпус фонаря:
1. Сдвиньте плафон вперед и снимите его, потянув за задний
край.

Уход за автомобилем269

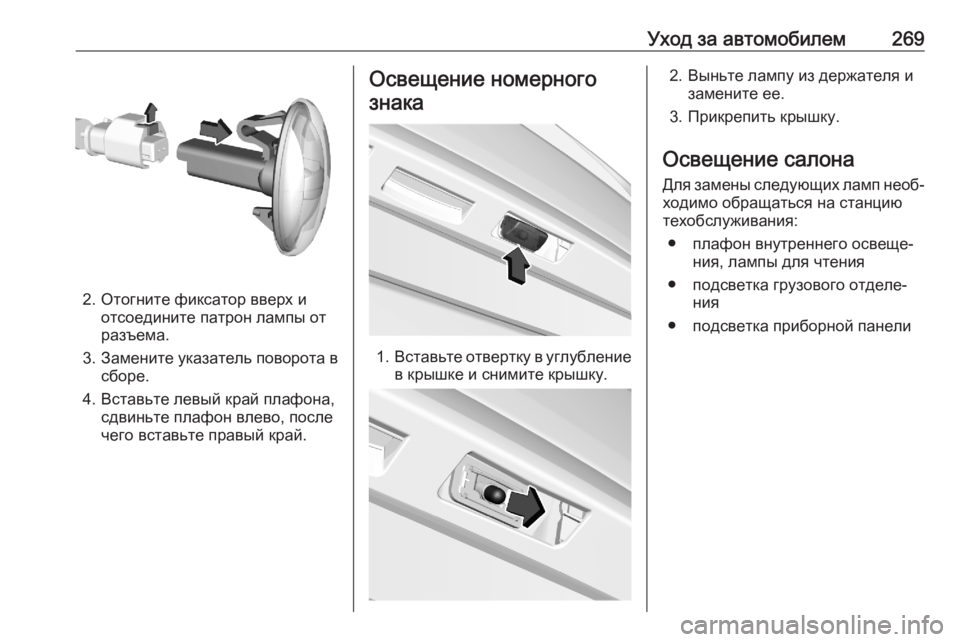

2. Отогните фиксатор вверх иотсоедините патрон лампы от
разъема.
3. Замените указатель поворота в
сборе.
4. Вставьте левый край плафона, сдвиньте плафон влево, после
чего вставьте правый край.
Освещение номерного
знака
1. Вставьте отвертку в углубление
в крышке и снимите крышку.
2. Выньте лампу из держателя и замените ее.
3. Прикрепить крышку.
Освещение салона Для замены следующих ламп необ‐ходимо обращаться на станцию
техобслуживания:
● плафон внутреннего освеще‐ ния, лампы для чтения
● подсветка грузового отделе‐ ния
● подсветка приборной панели

270Уход за автомобилемЭлектрооборудование
Предохранители Маркировка нового предохрани‐
теля должна совпадать с марки‐
ровкой дефектного предохрани‐
теля.
В автомобиле имеется два блока
предохранителей:
● в моторном отсеке
● панель приборов
Перед заменой предохранителя
отключите соответствующий
выключатель или выключите зажи‐
гание.
Дефектный предохранитель можно определить по сгоревшей плавкой
нити.Внимание
Замену предохранителя произ‐
водить только после устранения причины его срабатывания.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.
Кроме того, могут быть вставлены
предохранители, не имеющие
конкретного назначения.
Приспособление для снятия
предохранителей
Приспособление для снятия
предохранителей хранится в блоке предохранителей, установленном
в моторном отсеке. Приспособле‐
ние для снятия предохранителей
двустороннее, каждая сторона
предназначена для своего типа
предохранителей.Захватите предохранитель
специальным приспособлением
для снятия предохранителей и
извлеките предохранитель.
Блок предохранителей в моторном отсеке
Блок предохранителей установлен
в левой передней части моторного
отсека.
Освободите крышку и снимите ее.
