Soins du véhicule279● Ne pas démarrer un véhiculesoulevé par un cric.
● Nettoyer les écrous de roue et le filet avec un chiffon propre avant
de poser la roue.9 Attention
Ne pas graisser la vis de roue,
l'écrou de roue ou le cône d'écrou de roue.
Positions de mise sur cric
Les positions de mise sur cric affi‐
chées concernent l'utilisation de bras
de levage et de crics accessoires utili‐
sés pour remplacer les pneus d'hiver/ été.Position de centrage du bras porteur
arrière du pont élévateur sous le point de levage du véhicule.
Position de centrage du bras porteur
avant du pont élévateur sous le point
de levage du véhicule.
Roue de secours La roue de secours peut être qualifiée
de roue de dépannage en raison de
sa taille par rapport aux autres roues
du véhicule et selon les réglementa‐
tions nationales. Dans ce cas, une
vitesse maximale autorisée s'appli‐
que, même si aucune étiquette ne l'in‐ dique sur la roue de secours.
Ne monter qu'une seule roue de
dépannage temporaire. Ne pas rouler à plus de 80 km/h. Rouler lentement
dans les virages. Ne pas utiliser
pendant une période prolongée.Avertissement
L'utilisation d'une roue de secours
plus petite que les autres roues ou conjointement avec des pneus
d'hiver peut altérer la tenue de
route. Faire remplacer le pneu
défectueux dès que possible.

280Soins du véhicule
La roue de secours se trouve dans lecoffre, sous le recouvrement de plan‐
cher.
Pour la retirer : 1. Ouvrir le tapis de sol 3 85.
2. La roue de secours est fixée avec
un écrou papillon. Dévisser
l'écrou papillon pour sortir la roue de secours.
Une boîte à outils pour le véhicule se trouve sous la roue de secours.
3. Après avoir changé une roue, si aucune roue n'est placée dans la
niche de la roue de secours, fixer
la boîte à outils en vissant l'écrou
papillon le plus possible et fermer
le tapis de sol.
4. Après remplacement de la roue de secours par une roue de taille
normale, la placer la face externe
vers le haut dans la niche et la
fixer avec la vis papillon.
Ne monter qu'une seule roue de
dépannage temporaire. La vitesse
maximale autorisée sur l'étiquette de
la roue de dépannage temporaire est uniquement valable pour la taille depneu posée en usine.
Placer la roue de secours
Effectuer les préparatifs suivants et
suivre les conseils ci-après :
● Garer le véhicule sur un sol ferme, plat et non glissant. Mettre
les roues avant en position
droite.
● Serrer le frein de stationnement, engager la 1ère, la marche
arrière ou placer le levier sélec‐
teur sur P.
● Sortir la roue de secours.● Ne jamais changer simultané‐ ment plusieurs roues.
● N'utiliser le cric que pour rempla‐
cer les pneus crevés, pas pour
monter des pneus d'hiver ou
d'été au changement de saison.
● Le cric ne nécessite aucune maintenance.
● Si le sol n'est pas ferme, placer une planche solide d'une épais‐
seur maximale de 1 cm sous le cric.
● Sortir les objets lourds du véhicule avant de le monter sur
cric.
● Aucune personne ni aucun animal ne doivent se trouver à
l'intérieur du véhicule soulevé par
un cric.
● Ne pas se glisser sous un véhicule soulevé par un cric.
● Ne pas démarrer un véhicule soulevé par un cric.
● Nettoyer les écrous de roue et le filet avec un chiffon propre avant
de poser la roue.

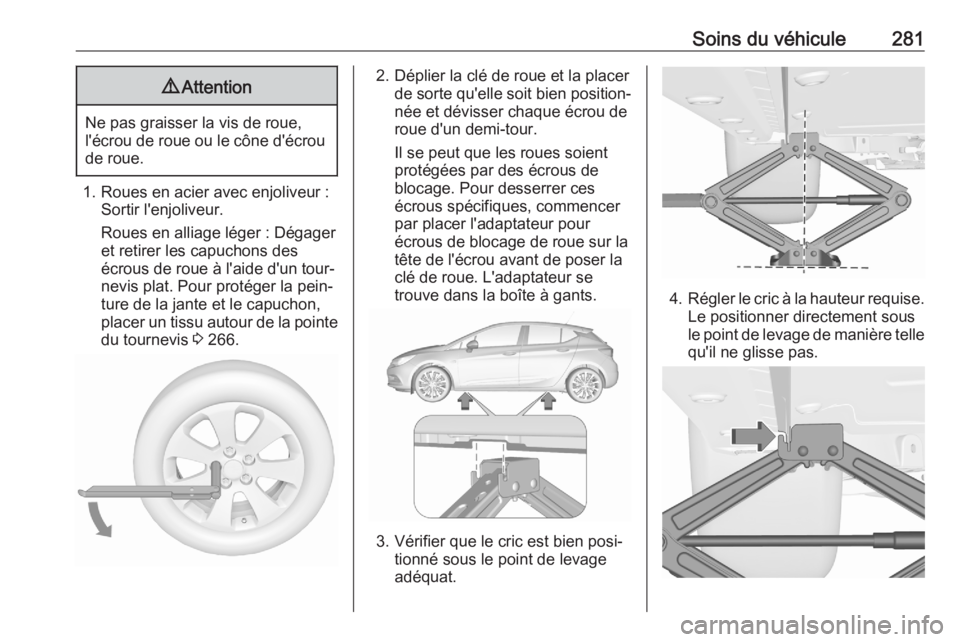

Soins du véhicule2819Attention
Ne pas graisser la vis de roue,
l'écrou de roue ou le cône d'écrou de roue.
1. Roues en acier avec enjoliveur : Sortir l'enjoliveur.
Roues en alliage léger : Dégager
et retirer les capuchons des
écrous de roue à l'aide d'un tour‐
nevis plat. Pour protéger la pein‐
ture de la jante et le capuchon,
placer un tissu autour de la pointe
du tournevis 3 266.
2. Déplier la clé de roue et la placer
de sorte qu'elle soit bien position‐née et dévisser chaque écrou de
roue d'un demi-tour.
Il se peut que les roues soient
protégées par des écrous de
blocage. Pour desserrer ces
écrous spécifiques, commencer
par placer l'adaptateur pour
écrous de blocage de roue sur la
tête de l'écrou avant de poser la
clé de roue. L'adaptateur se
trouve dans la boîte à gants.
3. Vérifier que le cric est bien posi‐ tionné sous le point de levage
adéquat.
4. Régler le cric à la hauteur requise.
Le positionner directement sous
le point de levage de manière telle
qu'il ne glisse pas.

282Soins du véhiculeS'assurer que le bord de la carros‐serie est adapté à l'encoche dans
le cric.
Attacher la clé de roue, aligner
correctement le cric et tourner la
clé de roue jusqu'à ce que la roue ait quitté le sol.
5. Dévisser les écrous de roue.
6. Changer la roue.
7. Visser les écrous de roue.
8. Abaisser le véhicule et retirer le cric.
9.Poser la clé de roue en s'assurant
qu'elle est bien logée et serrer
chaque écrou en quinconce. Le
couple de serrage est de
140 Nm.
10. Aligner le trou de valve de l'enjo‐ liveur avec la valve de pneu avantde l'installer.
Placer les capuchons des écrous de roue.
11. Ranger et fixer la roue remplacée,
l'outillage du véhicule 3 266 et
l'adaptateur pour écrous de
blocage de roues 3 75.
12. Vérifier la pression de gonflage du
pneu et le couple de serrage des
écrous de roue dès que possible.
Faire remplacer ou réparer le pneu défectueux dès que possible.
Rangement d'une roue de taille
normale endommagée, modèle
berline 5 portes
Le cuvelage de roue de secours n'est pas conçu pour une autre taille de
roue que celle de la roue de secours.
Une roue de taille normale endom‐
magée doit être rangée dans le coffre.Outillage de bord 3 266.
Veiller à ranger la roue convenable‐
ment dans le coffre 3 93.9 Danger
Toujours conduire avec les
dossiers de sièges arrière dépliés et engagés lors du rangement
d'une roue endommagée de taille
normale dans le coffre.
9 Attention
Si un cric, une roue ou un autre
équipement est rangé dans le
coffre, mais sans être correcte‐
ment attaché, il peut provoquer de graves blessures. En cas d'arrêtbrusque ou de collision, les
éléments non attachés pourraient
heurter quelqu'un.
Toujours ranger le cric et les outils
dans leur compartiment de range‐ ment respectif et les attacher.
Une roue endommagée rangée
dans le coffre doit toujours être
fixée grâce à la sangle.

Soins du véhicule283Rangement d'une roue de taille
normale endommagée, modèle
Sports Tourer
Toutes les tailles de roues autoriséespeuvent être rangées dans le cuve‐
lage de roue de secours. Pour fixer la roue :
1. Déposer le capuchon central portant l'emblème la marque en
appuyant depuis l'intérieur.
2. Placer la face externe de la roue vers le bas dans le cuvelage de
roue.
3. Fixer la roue défectueuse avec la vis papillon.
4. Selon la taille de pneu, le tapis de
sol peut être posé sur la roue en
saillie.
Roue de secours avec pneu à
sens de roulement imposé
En cas de roues montées dans le
sens contraire de la marche, respec‐
ter ce qui suit :
● La tenue de route peut être alté‐ rée. Faire remplacer ou réparer lepneu défectueux dès que
possible et le poser à la place de
la roue de secours.
● Par temps de pluie et neige, conduire extrêmement prudem‐
ment.Démarrage par câbles
auxiliaires
Lorsque la batterie d'un véhicule est
déchargée, démarrer le moteur à
l'aide de câbles auxiliaires de démar‐ rage et de la batterie d'un autre
véhicule.
Ne jamais démarrer à l'aide d'un char‐
geur rapide.
La batterie du véhicule est placée
dans le coffre, sous un couvercle.
Des points de connexion pour le
démarrage par câbles auxiliaires se
trouvent dans le compartiment
moteur.9 Attention
Le démarrage avec des câbles
auxiliaires de démarrage doit être
effectué avec la plus grande
prudence. Tout non-respect des instructions suivantes peut entraî‐
ner des accidents ou des dégâts
par explosion des batteries, ainsi
que des dommages aux circuits électriques des deux véhicules.

284Soins du véhicule9Attention
Éviter les contacts avec les yeux,
la peau, les tissus et les surfaces peintes. Le liquide de batterie
contient de l'acide sulfurique qui
peut provoquer des blessures et
des dégâts en cas de contact
direct.
● Pas de flamme nue ni d'étincelles
à proximité de la batterie du
véhicule.
● Une batterie déchargée peut commencer à geler à une tempé‐rature de 0 °C. Dégeler la batterie
gelée du véhicule avant de
raccorder les câbles de démar‐
rage.
● Pour travailler à proximité de la batterie du véhicule, porter des
lunettes et des vêtements de
protection.
● Utiliser une batterie de démar‐ rage de véhicule de même
tension (12 V). Sa capacité (Ah)
ne doit pas être trop inférieure à celle de la batterie de véhicule
déchargée.
● Utiliser des câbles auxiliaires de démarrage avec pinces-crocodi‐
les isolées et présentant une
section d'au moins 16 mm 2
et de
25 mm 2
pour les moteurs diesel.
● Ne pas débrancher la batterie de
véhicule déchargée du réseau de bord.
● Arrêter les appareils électriques non indispensables.
● Pendant le démarrage par câbles
auxiliaires, ne pas se pencher sur la batterie du véhicule.
● Veiller à ce que les pinces-croco‐
diles des câbles auxiliaires de
démarrage ne se touchent pas.
● Les véhicules ne doivent pas se toucher pendant le démarrage à
l'aide des câbles auxiliaires.
● Serrer le frein de stationnement, placer la boîte manuelle au point
mort ou la boîte automatique en
position P.
● Ouvrir les capuchons de protec‐ tion de la borne positive des deuxbatteries.
Les illustrations indiquent différentes
versions.

Soins du véhicule285Séquence de raccordement des
câbles :
1. Raccorder le câble rouge à la borne positive de la batterie de
démarrage du véhicule.
2. Raccorder l'autre extrémité du câble rouge à la borne positive de
la batterie du véhicule déchargée.
3. Raccorder le câble noir à la borne
négative de la batterie de démar‐
rage du véhicule.
4. Brancher l'autre extrémité du câble noir au point de masse de
votre véhicule dans le comparti‐
ment moteur.
Placer les câbles de sorte qu'ils ne
puissent pas être happés par des
pièces en mouvement dans le
compartiment moteur.
Démarrage du moteur : 1. Mettre en marche le moteur du véhicule procurant le courant.
2. Au bout de 5 minutes, démarrer l'autre moteur. Les tentatives de
démarrages ne doivent pas
dépasser 15 secondes avec un
intervalle de une minute entre
elles.3. Faire tourner les deux moteurs pendant environ 3 minutes au
ralenti avec les câbles branchés.
4. Allumer les consommateurs élec‐ triques (par exemple phares,
lunette arrière chauffante) sur le
véhicule prenant le courant.
5. Le retrait des câbles se fait exac‐ tement dans l'ordre inverse de
l'installation.Remorquage
Remorquage du véhicule
Envelopper d'un linge l'extrémité d'un
tournevis plat pour ne pas endomma‐
ger la peinture. Insérer le tournevis
dans la fente sur le bord du capuchon. Libérer le capuchon en faisant douce‐ ment levier dessus.
L'œillet de remorquage se trouve
dans l'outillage du véhicule 3 266.

286Soins du véhicule
Visser l'œillet de remorquage au
maximum et jusqu'à ce qu'il soit en
position horizontale.
Fixer un câble de remorquage ou mieux une barre de remorquage à
l'œillet de remorquage.
L'œillet de remorquage ne doit être
utilisé que pour le remorquage et non
pour récupérer le véhicule enlisé.
Mettre le contact afin de pouvoir
débloquer le volant et actionner les
feux stop, l'avertisseur sonore et l'es‐ suie-glace avant.
Avertissement
Désactiver les systèmes d'assis‐
tance au conducteur comme le freinage d'urgence actif 3 203,
sans quoi le véhicule est suscep‐ tible de freiner automatiquement
pendant le remorquage.
Déplacer le levier sélecteur sur le
point mort.
Desserrer le frein de stationnement.
Avertissement
Démarrer lentement. Ne pas conduire par à-coups. Des forces
de traction trop importantes
peuvent endommager les véhicu‐
les.
Quand le moteur est arrêté, le frei‐
nage et la direction nécessitent de
plus grands efforts.
Mettre en marche le système de recy‐ clage de l'air et fermer les fenêtres
afin d'éviter toute pénétration des gaz
d'échappement du véhicule tracteur.
Véhicules avec boîte automatique : Le véhicule doit être remorqué dans
le sens de la marche, mais sans
dépasser une vitesse de 80 km/h et
une distance de 100 km. Dans tous
les autres cas et quand la boîte de
vitesses est défaillante, l'essieu avant doit être soulevé du sol.
Prendre contact avec un atelier.
Après le remorquage, dévisser l'œil‐
let de remorquage.
Introduire le capuchon sur le haut et
l'encliqueter vers le bas.
Remorquage d'un autrevéhicule
