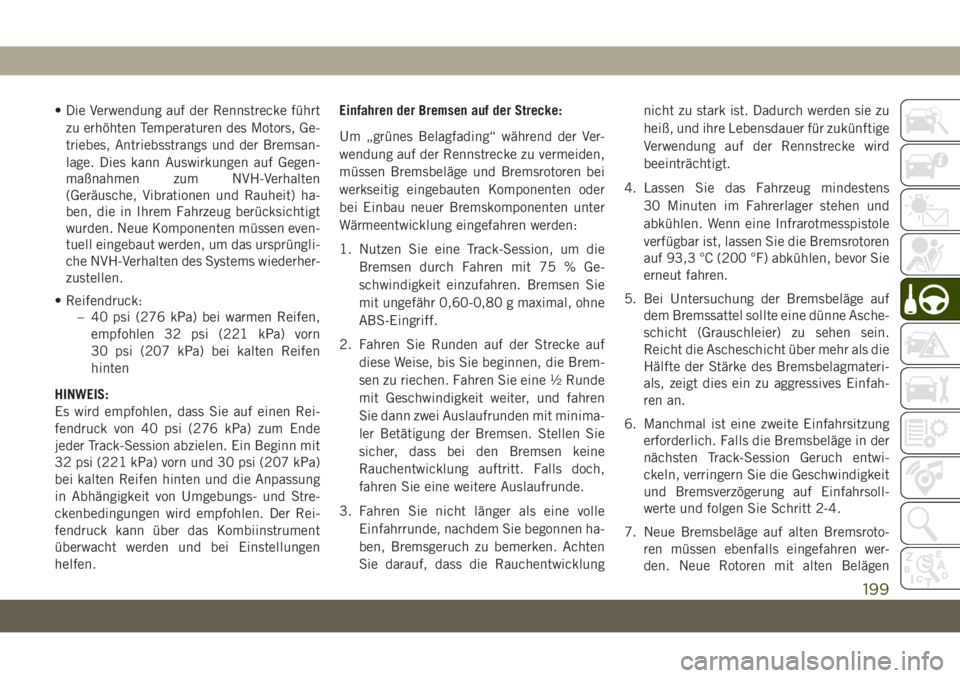

• Die Verwendung auf der Rennstrecke führt
zu erhöhten Temperaturen des Motors, Ge-
triebes, Antriebsstrangs und der Bremsan-
lage. Dies kann Auswirkungen auf Gegen-
maßnahmen zum NVH-Verhalten
(Geräusche, Vibrationen und Rauheit) ha-
ben, die in Ihrem Fahrzeug berücksichtigt
wurden. Neue Komponenten müssen even-
tuell eingebaut werden, um das ursprüngli-
che NVH-Verhalten des Systems wiederher-
zustellen.
• Reifendruck:
– 40 psi (276 kPa) bei warmen Reifen,
empfohlen 32 psi (221 kPa) vorn
30 psi (207 kPa) bei kalten Reifen
hinten
HINWEIS:
Es wird empfohlen, dass Sie auf einen Rei-
fendruck von 40 psi (276 kPa) zum Ende
jeder Track-Session abzielen. Ein Beginn mit
32 psi (221 kPa) vorn und 30 psi (207 kPa)
bei kalten Reifen hinten und die Anpassung
in Abhängigkeit von Umgebungs- und Stre-
ckenbedingungen wird empfohlen. Der Rei-
fendruck kann über das Kombiinstrument
überwacht werden und bei Einstellungen
helfen.Einfahren der Bremsen auf der Strecke:
Um „grünes Belagfading“ während der Ver-
wendung auf der Rennstrecke zu vermeiden,
müssen Bremsbeläge und Bremsrotoren bei
werkseitig eingebauten Komponenten oder
bei Einbau neuer Bremskomponenten unter
Wärmeentwicklung eingefahren werden:
1. Nutzen Sie eine Track-Session, um die
Bremsen durch Fahren mit 75 % Ge-
schwindigkeit einzufahren. Bremsen Sie
mit ungefähr 0,60-0,80 g maximal, ohne
ABS-Eingriff.
2. Fahren Sie Runden auf der Strecke auf
diese Weise, bis Sie beginnen, die Brem-
sen zu riechen. Fahren Sie eine ½ Runde
mit Geschwindigkeit weiter, und fahren
Sie dann zwei Auslaufrunden mit minima-
ler Betätigung der Bremsen. Stellen Sie
sicher, dass bei den Bremsen keine
Rauchentwicklung auftritt. Falls doch,
fahren Sie eine weitere Auslaufrunde.
3. Fahren Sie nicht länger als eine volle
Einfahrrunde, nachdem Sie begonnen ha-
ben, Bremsgeruch zu bemerken. Achten
Sie darauf, dass die Rauchentwicklungnicht zu stark ist. Dadurch werden sie zu
heiß, und ihre Lebensdauer für zukünftige
Verwendung auf der Rennstrecke wird
beeinträchtigt.
4. Lassen Sie das Fahrzeug mindestens
30 Minuten im Fahrerlager stehen und
abkühlen. Wenn eine Infrarotmesspistole
verfügbar ist, lassen Sie die Bremsrotoren
auf 93,3 °C (200 °F) abkühlen, bevor Sie
erneut fahren.
5. Bei Untersuchung der Bremsbeläge auf
dem Bremssattel sollte eine dünne Asche-
schicht (Grauschleier) zu sehen sein.
Reicht die Ascheschicht über mehr als die
Hälfte der Stärke des Bremsbelagmateri-
als, zeigt dies ein zu aggressives Einfah-
ren an.
6. Manchmal ist eine zweite Einfahrsitzung
erforderlich. Falls die Bremsbeläge in der
nächsten Track-Session Geruch entwi-
ckeln, verringern Sie die Geschwindigkeit
und Bremsverzögerung auf Einfahrsoll-
werte und folgen Sie Schritt 2-4.
7. Neue Bremsbeläge auf alten Bremsroto-
ren müssen ebenfalls eingefahren wer-
den. Neue Rotoren mit alten Belägen
199

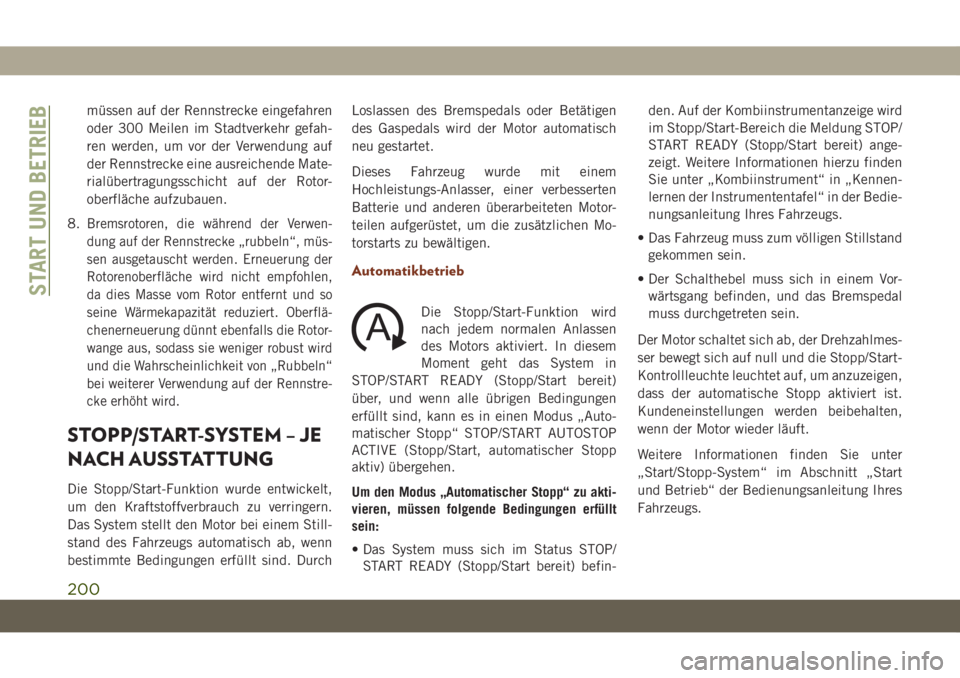

müssen auf der Rennstrecke eingefahren
oder 300 Meilen im Stadtverkehr gefah-
ren werden, um vor der Verwendung auf
der Rennstrecke eine ausreichende Mate-
rialübertragungsschicht auf der Rotor-
oberfläche aufzubauen.
8.
Bremsrotoren, die während der Verwen-
dung auf der Rennstrecke „rubbeln“, müs-
sen ausgetauscht werden. Erneuerung der
Rotorenoberfläche wird nicht empfohlen,
da dies Masse vom Rotor entfernt und so
seine Wärmekapazität reduziert. Oberflä-
chenerneuerung dünnt ebenfalls die Rotor-
wange aus, sodass sie weniger robust wird
und die Wahrscheinlichkeit von „Rubbeln“
bei weiterer Verwendung auf der Rennstre-
cke erhöht wird.
STOPP/START-SYSTEM – JE
NACH AUSSTATTUNG
Die Stopp/Start-Funktion wurde entwickelt,
um den Kraftstoffverbrauch zu verringern.
Das System stellt den Motor bei einem Still-
stand des Fahrzeugs automatisch ab, wenn
bestimmte Bedingungen erfüllt sind. DurchLoslassen des Bremspedals oder Betätigen
des Gaspedals wird der Motor automatisch
neu gestartet.
Dieses Fahrzeug wurde mit einem
Hochleistungs-Anlasser, einer verbesserten
Batterie und anderen überarbeiteten Motor-
teilen aufgerüstet, um die zusätzlichen Mo-
torstarts zu bewältigen.
Automatikbetrieb
Die Stopp/Start-Funktion wird
nach jedem normalen Anlassen
des Motors aktiviert. In diesem
Moment geht das System in
STOP/START READY (Stopp/Start bereit)
über, und wenn alle übrigen Bedingungen
erfüllt sind, kann es in einen Modus „Auto-
matischer Stopp“ STOP/START AUTOSTOP
ACTIVE (Stopp/Start, automatischer Stopp
aktiv) übergehen.
Um den Modus „Automatischer Stopp“ zu akti-
vieren, müssen folgende Bedingungen erfüllt
sein:
• Das System muss sich im Status STOP/
START READY (Stopp/Start bereit) befin-den. Auf der Kombiinstrumentanzeige wird
im Stopp/Start-Bereich die Meldung STOP/
START READY (Stopp/Start bereit) ange-
zeigt. Weitere Informationen hierzu finden
Sie unter „Kombiinstrument“ in „Kennen-
lernen der Instrumententafel“ in der Bedie-
nungsanleitung Ihres Fahrzeugs.
• Das Fahrzeug muss zum völligen Stillstand
gekommen sein.
• Der Schalthebel muss sich in einem Vor-
wärtsgang befinden, und das Bremspedal
muss durchgetreten sein.
Der Motor schaltet sich ab, der Drehzahlmes-
ser bewegt sich auf null und die Stopp/Start-
Kontrollleuchte leuchtet auf, um anzuzeigen,
dass der automatische Stopp aktiviert ist.
Kundeneinstellungen werden beibehalten,
wenn der Motor wieder läuft.
Weitere Informationen finden Sie unter
„Start/Stopp-System“ im Abschnitt „Start
und Betrieb“ der Bedienungsanleitung Ihres
Fahrzeugs.
START UND BETRIEB
200

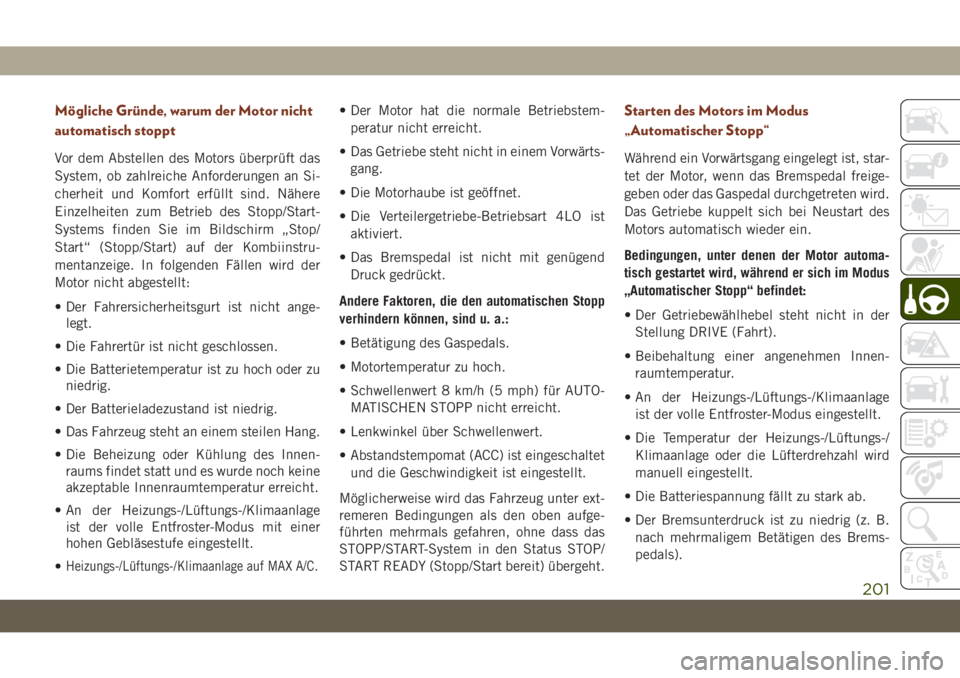

Mögliche Gründe, warum der Motor nicht
automatisch stoppt
Vor dem Abstellen des Motors überprüft das
System, ob zahlreiche Anforderungen an Si-
cherheit und Komfort erfüllt sind. Nähere
Einzelheiten zum Betrieb des Stopp/Start-
Systems finden Sie im Bildschirm „Stop/
Start“ (Stopp/Start) auf der Kombiinstru-
mentanzeige. In folgenden Fällen wird der
Motor nicht abgestellt:
• Der Fahrersicherheitsgurt ist nicht ange-
legt.
• Die Fahrertür ist nicht geschlossen.
• Die Batterietemperatur ist zu hoch oder zu
niedrig.
• Der Batterieladezustand ist niedrig.
• Das Fahrzeug steht an einem steilen Hang.
• Die Beheizung oder Kühlung des Innen-
raums findet statt und es wurde noch keine
akzeptable Innenraumtemperatur erreicht.
• An der Heizungs-/Lüftungs-/Klimaanlage
ist der volle Entfroster-Modus mit einer
hohen Gebläsestufe eingestellt.
•
Heizungs-/Lüftungs-/Klimaanlage auf MAX A/C.
• Der Motor hat die normale Betriebstem-
peratur nicht erreicht.
• Das Getriebe steht nicht in einem Vorwärts-
gang.
• Die Motorhaube ist geöffnet.
• Die Verteilergetriebe-Betriebsart 4LO ist
aktiviert.
• Das Bremspedal ist nicht mit genügend
Druck gedrückt.
Andere Faktoren, die den automatischen Stopp
verhindern können, sind u. a.:
• Betätigung des Gaspedals.
• Motortemperatur zu hoch.
• Schwellenwert 8 km/h (5 mph) für AUTO-
MATISCHEN STOPP nicht erreicht.
• Lenkwinkel über Schwellenwert.
• Abstandstempomat (ACC) ist eingeschaltet
und die Geschwindigkeit ist eingestellt.
Möglicherweise wird das Fahrzeug unter ext-
remeren Bedingungen als den oben aufge-
führten mehrmals gefahren, ohne dass das
STOPP/START-System in den Status STOP/
START READY (Stopp/Start bereit) übergeht.Starten des Motors im Modus
„Automatischer Stopp“
Während ein Vorwärtsgang eingelegt ist, star-
tet der Motor, wenn das Bremspedal freige-
geben oder das Gaspedal durchgetreten wird.
Das Getriebe kuppelt sich bei Neustart des
Motors automatisch wieder ein.
Bedingungen, unter denen der Motor automa-
tisch gestartet wird, während er sich im Modus
„Automatischer Stopp“ befindet:
• Der Getriebewählhebel steht nicht in der
Stellung DRIVE (Fahrt).
• Beibehaltung einer angenehmen Innen-
raumtemperatur.
• An der Heizungs-/Lüftungs-/Klimaanlage
ist der volle Entfroster-Modus eingestellt.
• Die Temperatur der Heizungs-/Lüftungs-/
Klimaanlage oder die Lüfterdrehzahl wird
manuell eingestellt.
• Die Batteriespannung fällt zu stark ab.
• Der Bremsunterdruck ist zu niedrig (z. B.
nach mehrmaligem Betätigen des Brems-
pedals).
201

• Der Schalter STOP/START OFF (Stopp/
Start aus) wird gedrückt.
• Ein Fehler des STOPP/START-Systems liegt
vor.
• Der zuschaltbare Allradantrieb wird in den
Modus 4LO geschaltet.
Manuelles Ausschalten des
Stopp/Start-Systems
1. Drücken Sie den Schalter STOP/START
OFF (Stopp/Start aus) (in der Schalter-
gruppe). Die Leuchte auf dem Schalter
leuchtet auf.
2. Auf der Kombiinstrumentanzeige wird im
Stopp/Start-Bereich die Meldung „STOP/
START OFF“ (Stopp/Start aus) angezeigt.
Weitere Informationen hierzu finden Sie
unter „Kombiinstrument“ in „Kennenler-
nen der Instrumententafel“ in der Bedie-
nungsanleitung Ihres Fahrzeugs.
3. Beim nächsten Stillstand des Fahrzeugs
(nach dem Ausschalten des STOP/START-
Systems) wird der Motor nicht abgestellt.
4. Bei jedem Aus- und Einschalten der Zün-
dung setzt sich das STOPP/START-
System selbst in den Zustand EIN zurück.
Manuelles Einschalten des
Stopp/Start-Systems
Drücken Sie den Schalter STOP/START OFF
(Stopp/Start aus) (in der Schaltergruppe).
Das Licht auf dem Schalter erlischt.Vollständige Informationen zum Start/Stopp-
System finden Sie unter „Start/Stopp-
System“ in „Start und Betrieb“ in der Bedie-
nungsanleitung Ihres Fahrzeugs.
Funktionsstörung
Bei einer Funktionsstörung des STOPP/
START-Systems stellt das System den Motor
nicht ab. Auf der Kombiinstrumentanzeige
wird die Meldung „SERVICE STOP/START
SYSTEM“ (Stopp/Start-System warten las-
sen) angezeigt. Weitere Informationen hierzu
finden Sie unter „Kombiinstrument-Display“
in „Instrumententafel“.
Wenn die Meldung „SERVICE STOP/START
SYSTEM“ (Stopp/Start-System warten las-
sen) auf der Kombiinstrumentanzeige ange-
zeigt wird, lassen Sie das System von einem
Vertragshändler überprüfen.
TEMPOMAT – JE NACH
AUSSTATTUNG
Bei eingeschaltetem Tempomat übernimmt
diese Funktion bei Geschwindigkeiten über
32 km/h (20 mph) die Funktion des Gaspe-
dals.Schalter STOP/START OFF
(Stopp/Start aus)
START UND BETRIEB
202

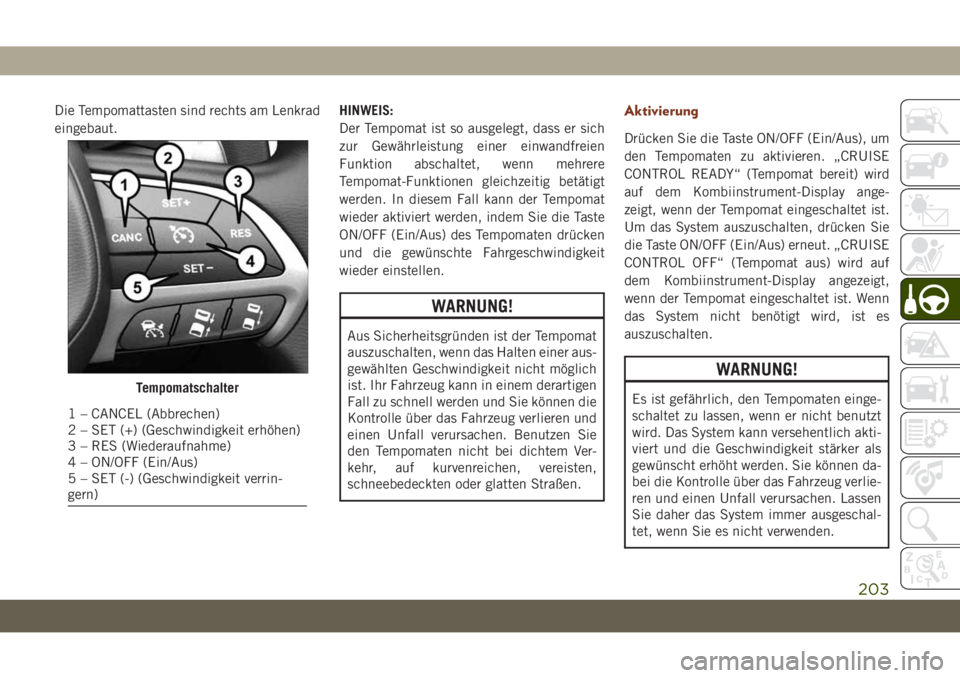

Die Tempomattasten sind rechts am Lenkrad
eingebaut.HINWEIS:
Der Tempomat ist so ausgelegt, dass er sich
zur Gewährleistung einer einwandfreien
Funktion abschaltet, wenn mehrere
Tempomat-Funktionen gleichzeitig betätigt
werden. In diesem Fall kann der Tempomat
wieder aktiviert werden, indem Sie die Taste
ON/OFF (Ein/Aus) des Tempomaten drücken
und die gewünschte Fahrgeschwindigkeit
wieder einstellen.
WARNUNG!
Aus Sicherheitsgründen ist der Tempomat
auszuschalten, wenn das Halten einer aus-
gewählten Geschwindigkeit nicht möglich
ist. Ihr Fahrzeug kann in einem derartigen
Fall zu schnell werden und Sie können die
Kontrolle über das Fahrzeug verlieren und
einen Unfall verursachen. Benutzen Sie
den Tempomaten nicht bei dichtem Ver-
kehr, auf kurvenreichen, vereisten,
schneebedeckten oder glatten Straßen.
Aktivierung
Drücken Sie die Taste ON/OFF (Ein/Aus), um
den Tempomaten zu aktivieren. „CRUISE
CONTROL READY“ (Tempomat bereit) wird
auf dem Kombiinstrument-Display ange-
zeigt, wenn der Tempomat eingeschaltet ist.
Um das System auszuschalten, drücken Sie
die Taste ON/OFF (Ein/Aus) erneut. „CRUISE
CONTROL OFF“ (Tempomat aus) wird auf
dem Kombiinstrument-Display angezeigt,
wenn der Tempomat eingeschaltet ist. Wenn
das System nicht benötigt wird, ist es
auszuschalten.
WARNUNG!
Es ist gefährlich, den Tempomaten einge-
schaltet zu lassen, wenn er nicht benutzt
wird. Das System kann versehentlich akti-
viert und die Geschwindigkeit stärker als
gewünscht erhöht werden. Sie können da-
bei die Kontrolle über das Fahrzeug verlie-
ren und einen Unfall verursachen. Lassen
Sie daher das System immer ausgeschal-
tet, wenn Sie es nicht verwenden.Tempomatschalter
1 – CANCEL (Abbrechen)
2 – SET (+) (Geschwindigkeit erhöhen)
3 – RES (Wiederaufnahme)
4 – ON/OFF (Ein/Aus)
5 – SET (-) (Geschwindigkeit verrin-
gern)
203

Einstellen einer gewünschten
Geschwindigkeit
Schalten Sie den Tempomaten ein. Wenn das
Fahrzeug die gewünschte Geschwindigkeit er-
reicht hat, drücken Sie die Taste SET+ (Ge-
schw. erhöhen) oder SET- (Geschw. verringern)
kurz. Das Gaspedal und das Fahrzeug arbeiten
dann mit der gewählten Geschwindigkeit.
Nachdem eine Geschwindigkeit eingestellt
wurde, wird die Meldung „CRUISE CONTROL
SET TO MPH (km/h)“ (Tempomat auf mph
(km/h) eingestellt) mit der eingestellten Ge-
schwindigkeit angezeigt. Außerdem leuchtet
die Kontrollleuchte „Cruise“ (Tempomat) zu-
sammen mit der eingestellten Geschwindigkeit
im Kombiinstrument auf, wenn die Geschwin-
digkeit eingestellt ist.
Wiederaufnahme der Geschwindigkeit
Zur Wiederaufnahme einer zuvor eingestell-
ten Geschwindigkeit die Taste RES kurz drü-
cken. Die Wiederaufnahme ist bei jeder Ge-
schwindigkeit über 32 km/h (20 mph)
möglich.
Deaktivierung
Bei einer leichten Betätigung des Bremspe-
dals, durch Drücken der Taste „CANC“ (Ab-
brechen) bzw. bei normalem Bremsdruck
zum Abbremsen des Fahrzeugs wird der Tem-
pomat deaktiviert, ohne die gespeicherte ein-
gestellte Geschwindigkeit zu löschen.
Durch Drücken der Taste „On/Off“ (Ein/Aus)
oder durch Ausschalten des Zündschalters
wird die gespeicherte Soll-Geschwindigkeit
gelöscht.
ABSTANDSTEMPOMAT
(ACC)–JENACH
AUSSTATTUNG
Schalter Abstandstempomat
1 – Abstandstempomat (ACC) ein/aus
2 – Abstandseinstellung – verringern
3 – Abstandseinstellung – erhöhen
START UND BETRIEB
204

Wenn Ihr Fahrzeug mit dem Abstandstempo-
maten ausgerüstet ist, funktionieren die Be-
dienelemente abgesehen von ein paar Unter-
schieden genau wie beim Tempomat. Mit
dieser Option können Sie einen bestimmten
Abstand einstellen, der zwischen Ihnen und
dem vorausfahrenden Fahrzeug eingehalten
werden soll.
Wenn der Abstandstempomatsensor ein vor-
ausfahrendes Fahrzeug erkennt, beschleu-
nigt oder verzögert der Abstandstempomat
(ACC) das Fahrzeug automatisch, um dem
Fahrzeug mit einem voreingestellten Abstand
zu folgen.
Wenn der Sensor kein Fahrzeug vor Ihnen
erkennt, hält der Abstandstempomat (ACC)
eine fest eingestellte Geschwindigkeit ein.
Aktivierung/Deaktivierung
Drücken Sie kurz die Taste „Adaptive Cruise
Control (ACC) on/off“ (Abstandstempomat
(ACC) Ein/Aus). Im Menü für den Abstands-
tempomaten auf dem Kombiinstrument-
Display wird „ACC Ready“ (Abstandstempo-
mat (ACC) bereit) angezeigt.Um das System auszuschalten, drücken Sie
kurz erneut die Taste „Adaptive Cruise Con-
trol (ACC) on/off“ (Abstandstempomat (ACC)
Ein/Aus). Jetzt schaltet sich das System ab,
und auf dem Kombiinstrument-Display wird
„Adaptive Cruise Control (ACC) OFF“ (Ab-
standstempomat aus) angezeigt.
WARNUNG!
Es ist gefährlich, den Abstandstempomat
(ACC) eingeschaltet zu lassen, wenn er
nicht benutzt wird. Das System kann verse-
hentlich aktiviert und die Geschwindigkeit
stärker als gewünscht erhöht werden. Sie
können die Kontrolle über das Fahrzeug
verlieren und einen Unfall verursachen. Las-
sen Sie daher das System immer ausge-
schaltet, wenn Sie es nicht verwenden.
Einstellen der gewünschten Geschwindigkeit
für den Abstandstempomat (ACC)
Wenn das Fahrzeug die gewünschte Ge-
schwindigkeit erreicht hat, drücken Sie die
Taste SET (+)oder SET (-)kurz. Das Kombi-
instrumentendisplay zeigt die eingestellte
Geschwindigkeit.Bei Aktivierung des Systems bei einer Fahr-
geschwindigkeit unter 30 km/h (19 mph)
wird die eingestellte Geschwindigkeit stan-
dardmäßig auf 30 km/h (19 mph) gesetzt.
Bei Aktivierung des Systems bei einer Fahr-
geschwindigkeit über 30 km/h (19 mph) wird
die aktuelle Fahrgeschwindigkeit zur einge-
stellten Geschwindigkeit.
HINWEIS:
Der Abstandstempomat (ACC) kann nicht
eingestellt werden, wenn in unmittelbarer
Nähe ein Fahrzeug vor Ihrem Fahrzeug still-
steht.
Den Fuß vom Gaspedal nehmen. Wenn Sie
dies nicht tun, kann das Fahrzeug eventuell
über die eingestellte Geschwindigkeit hinaus
beschleunigen. Falls dies eintritt, geschieht
Folgendes:
• Die Meldung „DRIVER OVERRIDE“ (manu-
elle Umgehung durch Fahrer) wird auf dem
Kombiinstrument-Display angezeigt.
• Das System regelt nicht den Abstand zwi-
schen Ihrem und dem vorausfahrenden
Fahrzeug. Die Fahrgeschwindigkeit wird le-
diglich von der Stellung des Gaspedals
bestimmt.
205

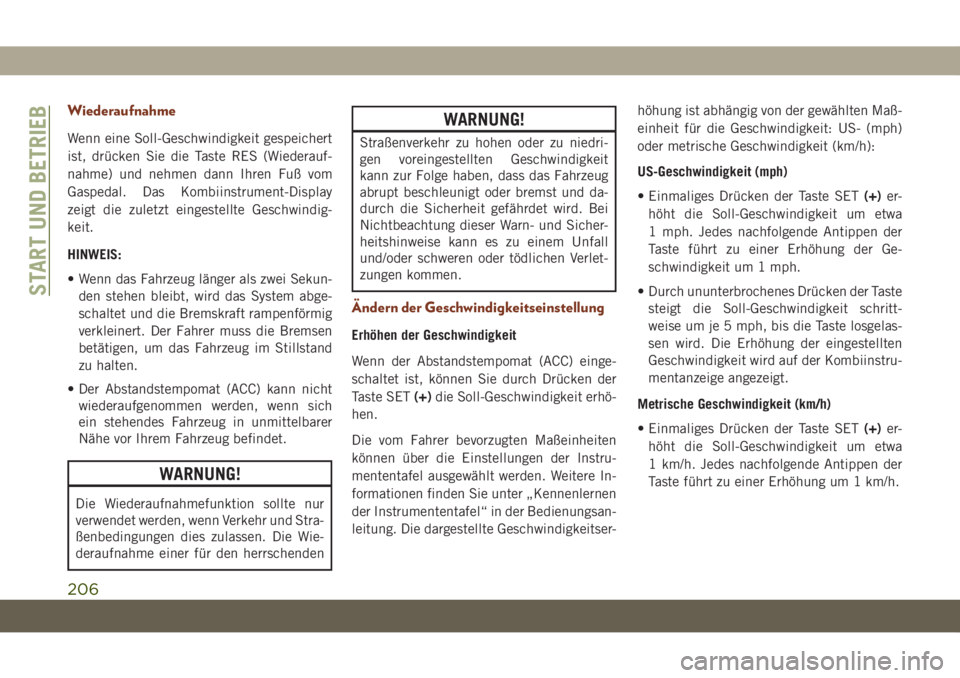

Wiederaufnahme
Wenn eine Soll-Geschwindigkeit gespeichert
ist, drücken Sie die Taste RES (Wiederauf-
nahme) und nehmen dann Ihren Fuß vom
Gaspedal. Das Kombiinstrument-Display
zeigt die zuletzt eingestellte Geschwindig-
keit.
HINWEIS:
• Wenn das Fahrzeug länger als zwei Sekun-
den stehen bleibt, wird das System abge-
schaltet und die Bremskraft rampenförmig
verkleinert. Der Fahrer muss die Bremsen
betätigen, um das Fahrzeug im Stillstand
zu halten.
• Der Abstandstempomat (ACC) kann nicht
wiederaufgenommen werden, wenn sich
ein stehendes Fahrzeug in unmittelbarer
Nähe vor Ihrem Fahrzeug befindet.
WARNUNG!
Die Wiederaufnahmefunktion sollte nur
verwendet werden, wenn Verkehr und Stra-
ßenbedingungen dies zulassen. Die Wie-
deraufnahme einer für den herrschenden
WARNUNG!
Straßenverkehr zu hohen oder zu niedri-
gen voreingestellten Geschwindigkeit
kann zur Folge haben, dass das Fahrzeug
abrupt beschleunigt oder bremst und da-
durch die Sicherheit gefährdet wird. Bei
Nichtbeachtung dieser Warn- und Sicher-
heitshinweise kann es zu einem Unfall
und/oder schweren oder tödlichen Verlet-
zungen kommen.
Ändern der Geschwindigkeitseinstellung
Erhöhen der Geschwindigkeit
Wenn der Abstandstempomat (ACC) einge-
schaltet ist, können Sie durch Drücken der
Taste SET(+)die Soll-Geschwindigkeit erhö-
hen.
Die vom Fahrer bevorzugten Maßeinheiten
können über die Einstellungen der Instru-
mententafel ausgewählt werden. Weitere In-
formationen finden Sie unter „Kennenlernen
der Instrumententafel“ in der Bedienungsan-
leitung. Die dargestellte Geschwindigkeitser-höhung ist abhängig von der gewählten Maß-
einheit für die Geschwindigkeit: US- (mph)
oder metrische Geschwindigkeit (km/h):
US-Geschwindigkeit (mph)
• Einmaliges Drücken der Taste SET(+)er-
höht die Soll-Geschwindigkeit um etwa
1 mph. Jedes nachfolgende Antippen der
Taste führt zu einer Erhöhung der Ge-
schwindigkeit um 1 mph.
• Durch ununterbrochenes Drücken der Taste
steigt die Soll-Geschwindigkeit schritt-
weise um je 5 mph, bis die Taste losgelas-
sen wird. Die Erhöhung der eingestellten
Geschwindigkeit wird auf der Kombiinstru-
mentanzeige angezeigt.
Metrische Geschwindigkeit (km/h)
• Einmaliges Drücken der Taste SET(+)er-
höht die Soll-Geschwindigkeit um etwa
1 km/h. Jedes nachfolgende Antippen der
Taste führt zu einer Erhöhung um 1 km/h.
START UND BETRIEB
206
