2020 FIAT 124 SPIDER Manual de Empleo y Cuidado (in Spanish)

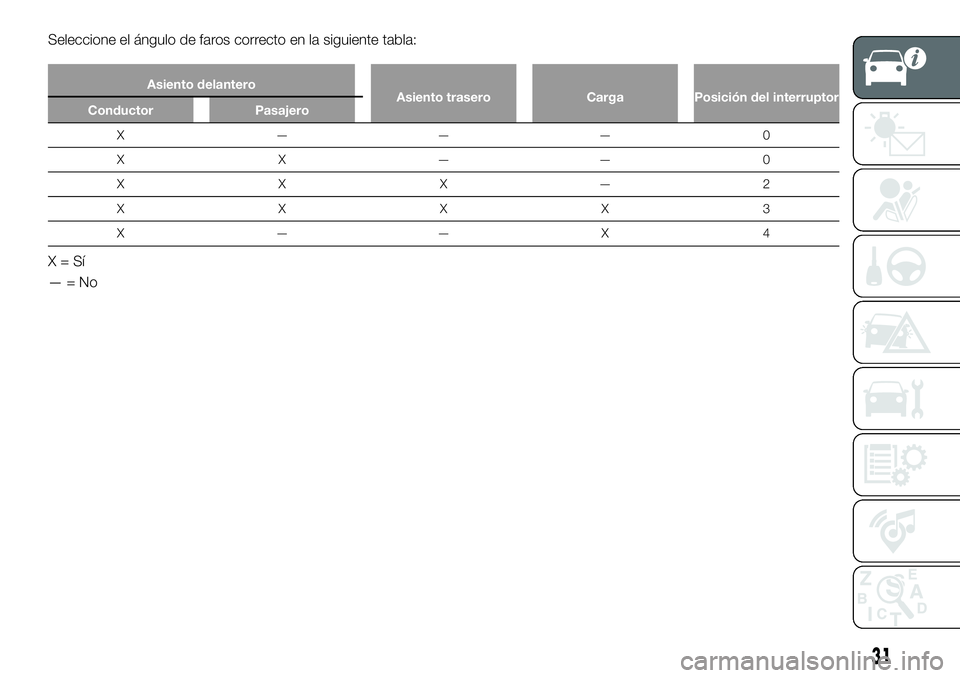

Seleccione el ángulo de faros correcto en la siguiente tabla:
Asiento delantero
Asiento trasero Carga Posición del interruptor
Conductor Pasajero
X ——— 0
XX——0
XXX—2
XXXX3
X——X 4
X=Sí
—=No
31

ADVERTENCIA
41)Las luces diurnas son una alternativa a
las luces de cruce para conducir en
aquellos países donde es obligatorio
encender las luces durante el día; donde
no es obligatorio, el uso de luces diurnas
está permitido.
42)Las luces diurnas no sustituyen a las
luces de cruce cuando se conduce de
noche o por túneles. El uso de las luces
diurnas está regulado por el código de
tráfico vial del país en que esté
conduciendo el vehículo. Cumpla los
requisitos legales.
LIMPIA/
LAVAPARABRISAS
43) 44) 45)
8) 9) 10) 11)
El contacto debe estar activado para
utilizar el limpiaparabrisas.
NOTA Si se acciona el limpiaparabrisas
en condiciones meteorológicas frías o
durante una nevada, podría detenerse
por la acumulación de nieve en el
parabrisas. Si el limpiaparabrisas se
detiene por una acumulación de nieve
en el parabrisas, estacione el vehículo
en un lugar seguro, ponga en OFF el
interruptor del limpiaparabrisas y retire
la nieve acumulada. Si se pone el
interruptor del limpiaparabrisas en una
posición distinta de OFF, el
limpiaparabrisas estará activado. Si el
limpiaparabrisas no funciona aunque se
ponga el interruptor en una posición
distinta de OFF, póngase en contacto
con un concesionario de Fiat lo antes
posible.
LIMPIAPARABRISAS
Encienda el limpiaparabrisas 1
fig. 21 presionando la palanca hacia
arriba o abajo.Con limpiaparabrisas intermitente
Posiciones del interruptor:
oMIST: operación al
presionar la palanca hacia arriba;
OFF: parada;
---oINT: funcionamiento
intermitente;
—oLO: funcionamiento a baja
velocidad;
=oHI: funcionamiento a alta
velocidad.
Limpiaparabrisas intermitente con
velocidad variable
Ponga la palanca en posición
intermitente y elija la temporización
girando el anillo 1.
2105030101-122-001
32
FAMILIARIZACIÓN CON SU VEHÍCULO
Con el control automático de
limpiaparabrisas
Posiciones del interruptor:
oMIST: operación al
presionar la palanca hacia arriba;
OFF: parada;

AUTO: funcionamiento automático;
—oLO: funcionamiento a baja
velocidad;
=oHI: funcionamiento a alta
velocidad.
Control automático de
limpiaparabrisas
Cuando la palanca del limpiaparabrisas
está en posiciónAUTO, el sensor de
lluvia detecta la cantidad de agua sobre
el parabrisas y activa o desactiva
automáticamente el limpiaparabrisas
(apagado/intermitente/baja
velocidad/alta velocidad).
Ajuste de sensibilidad del sensor de
lluvia
La sensibilidad del sensor de lluvia se
puede ajustar si se gira el interruptor en
la palanca del limpiaparabrisas.
Desde la posición central (normal), gire
el interruptor 1 fig. 21 hacia abajo para
una mayor sensibilidad (+) (respuesta
más rápida) o hacia arriba para una
menor sensibilidad (-) (respuesta más
lenta).
Cuando la palanca del limpiaparabrisas
se encuentra en la posiciónAUTOcon
el contacto activado, es posible que las
escobillas se muevan automáticamente
en los siguientes casos:
si toca o limpia con un paño el área
del parabrisas encima del sensor de
lluvia;
si el parabrisas recibe un golpe con
la mano o con un objeto desde el
exterior o el interior del vehículo.
Conmutar la palanca de
limpiaparabrisas automático deOFFa
AUTOmientras está conduciendo
activa el limpiaparabrisas una vez,
después de lo cual funcionará de
acuerdo con la lluvia detectada.
El control automático del
limpiaparabrisas puede no funcionar
cuando la temperatura del sensor de
lluvia sea menor que –10 °C o si es
superior a 85 °C.
Si el parabrisas está cubierto con un
repelente del agua, el sensor de lluvia
no detectará la cantidad de lluvia
correctamente y no funcionará el
limpiaparabrisas.
Si hay suciedad o materiales extraños
(como hielo o materiales que
contengan agua salada) adheridos al
parabrisas encima del sensor de lluvia,
o el parabrisas se ha congelado, el
limpiaparabrisas podría funcionar
automáticamente.
Sin embargo, si no se puede eliminar
este hielo, suciedad o materiales
extraños, el control automático
detendrá el limpiaparabrisas. En este
caso, ajuste la palanca del
limpiaparabrisas en posición de baja o
alta velocidad para funcionamientomanual, o retire el hielo, suciedad y
materiales extraños para restablecer su
funcionamiento automático.
LAVAPARABRISAS
Mantenga la palanca desplazada hacia
sí mismo para rociar con líquido de
lavado.
NOTA Si se activa el lavaparabrisas
cuando no está funcionando el
limpiaparabrisas, las escobillas realizan
unos cuantos barridos.
Si el lavaparabrisas no funciona,
inspeccione el nivel de líquido. Si el
nivel de líquido es normal, póngase en
contacto con un concesionario de Fiat.
NOTACon lavafaros. Cuando los
faros están encendido, los lavafaros
funcionan automáticamente cada cinco
veces que opere el lavaparabrisas.
Consulte “Lavafaros”.
33
Si deja la palanca de limpiaparabrisas
automático en posiciónAUTO,el
limpiaparabrisas podría funcionar
automáticamente por el efecto de
fuentes de luz potentes, ondas
electromagnéticas o luz infrarroja, pues
el sensor de lluvia utiliza un sensor
óptico.
Se recomienda poner la palanca de
limpiaparabrisas automático en la
posiciónOFFcuando no se conduzca
el vehículo bajo la lluvia.
También puede desactivar las funciones
del limpiaparabrisas automático.

LAVAFAROS(si se incluye)
El contacto debe estar activado y los
faros deben estar encendidos.
Los lavafaros fig. 23 funcionan
automáticamente cada cinco veces que
opere el lavaparabrisas. Si quiere
activar los lavafaros, mueva dos veces
la palanca del limpiaparabrisas.
ADVERTENCIA
43)Utilice fluido de lavado para parabrisas
o agua corriente en el depósito. El empleo
de anticongelante para radiador como
líquido lavaparabrisas es peligroso. Si el
anticongelante se rocía sobre el
parabrisas, lo ensuciará, lo que afectará a
su visibilidad y puede causar un accidente.
44)Utilice fluido de lavado mezclado con
protección anticongelante solo en
condiciones de frío extremo. Utilizar un
fluido de lavado sin protección
anticongelante en clima muy frío es
peligroso, pues puede congelarse el
parabrisas, lo que afectaría a la visibilidad y
podría causar un accidente. Además,
asegúrese de que el parabrisas se haya
calentado lo suficiente con el
desempañador antes de rociar el fluido de
lavado.
45)Asegúrese de que el dispositivo esté
apagado cuando vaya a limpiar el
parabrisas.
ADVERTENCIA
8)No utilice el limpiaparabrisas para quitar
nieve o hielo del parabrisas. Si lo hiciera, el
limpiaparabrisas podría tener que realizar
un esfuerzo excesivo y podría darse el caso
de que el interruptor de corte del motor,
que impide el funcionamiento durante unos
segundos, interviniera. Si el funcionamiento
no se restablece incluso después de volver
a arrancar el vehículo, póngase en
contacto con un concesionario de Fiat.
9)No utilice el limpiaparabrisas con las
varillas levantadas del parabrisas.
10)No active el sensor de lluvia cuando
limpie el vehículo en un túnel automático de
lavado.
11)Si encuentra hielo en el parabrisas,
asegúrese de que desconectó el
dispositivo.
2204110109-115-001
2304110102-L37-007
34
FAMILIARIZACIÓN CON SU VEHÍCULO

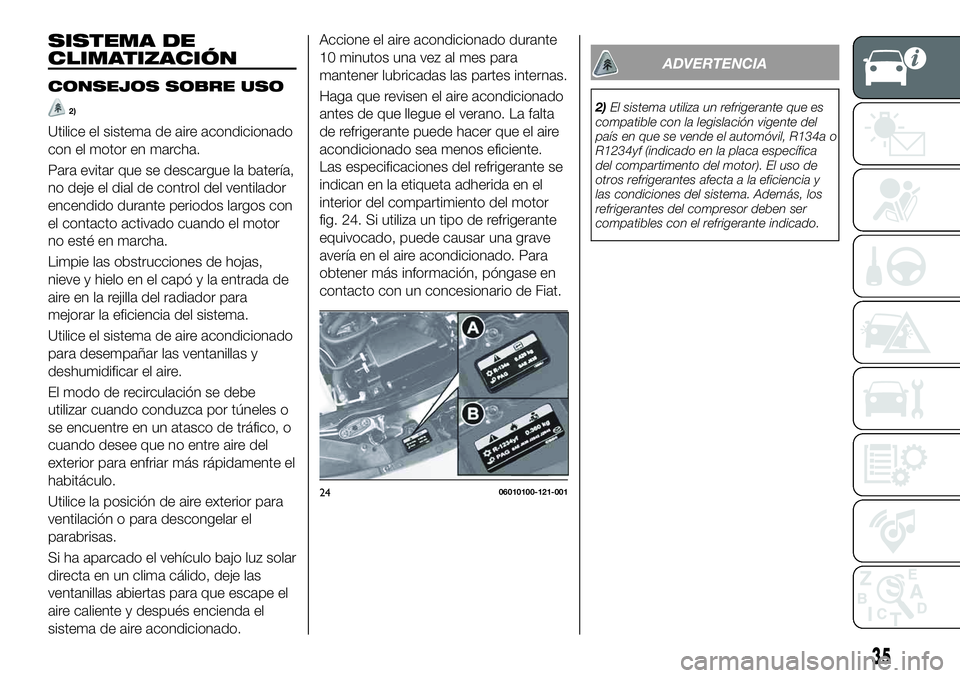

SISTEMA DE
CLIMATIZACIÓN
CONSEJOS SOBRE USO
2)
Utilice el sistema de aire acondicionado
con el motor en marcha.
Para evitar que se descargue la batería,
no deje el dial de control del ventilador
encendido durante periodos largos con
el contacto activado cuando el motor
no esté en marcha.
Limpie las obstrucciones de hojas,
nieve y hielo en el capó y la entrada de
aire en la rejilla del radiador para
mejorar la eficiencia del sistema.
Utilice el sistema de aire acondicionado
para desempañar las ventanillas y
deshumidificar el aire.
El modo de recirculación se debe
utilizar cuando conduzca por túneles o
se encuentre en un atasco de tráfico, o
cuando desee que no entre aire del
exterior para enfriar más rápidamente el
habitáculo.
Utilice la posición de aire exterior para
ventilación o para descongelar el
parabrisas.
Si ha aparcado el vehículo bajo luz solar
directa en un clima cálido, deje las
ventanillas abiertas para que escape el
aire caliente y después encienda el
sistema de aire acondicionado.Accione el aire acondicionado durante
10 minutos una vez al mes para
mantener lubricadas las partes internas.
Haga que revisen el aire acondicionado
antes de que llegue el verano. La falta
de refrigerante puede hacer que el aire
acondicionado sea menos eficiente.
Las especificaciones del refrigerante se
indican en la etiqueta adherida en el
interior del compartimiento del motor
fig. 24. Si utiliza un tipo de refrigerante
equivocado, puede causar una grave
avería en el aire acondicionado. Para
obtener más información, póngase en
contacto con un concesionario de Fiat.
ADVERTENCIA
2)El sistema utiliza un refrigerante que es
compatible con la legislación vigente del
país en que se vende el automóvil, R134a o
R1234yf (indicado en la placa específica
del compartimento del motor). El uso de
otros refrigerantes afecta a la eficiencia y
las condiciones del sistema. Además, los
refrigerantes del compresor deben ser
compatibles con el refrigerante indicado.
2406010100-121-001
35

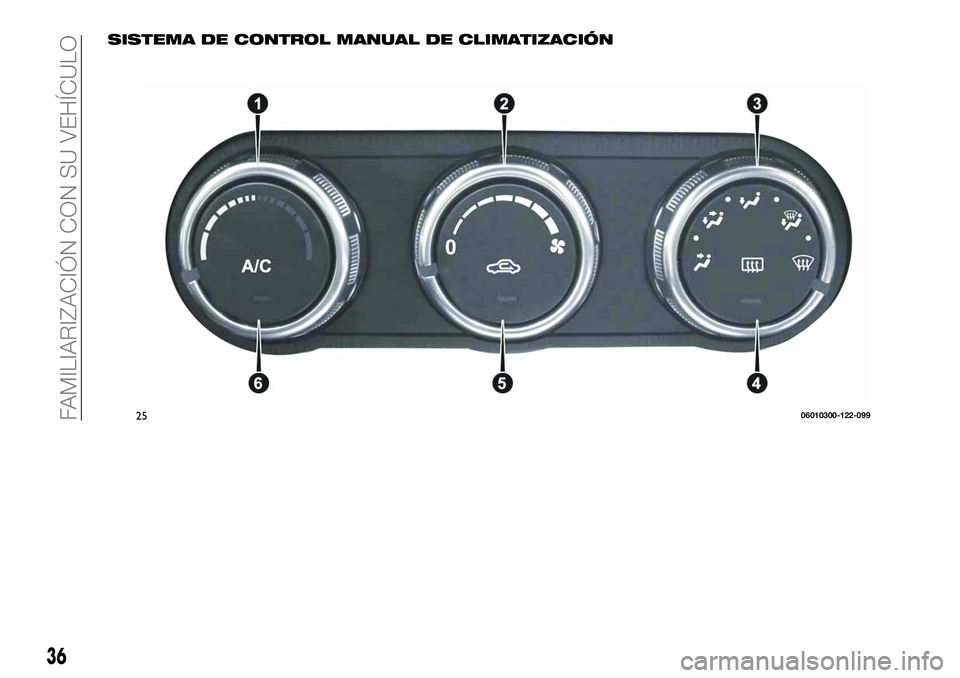

SISTEMA DE CONTROL MANUAL DE CLIMATIZACIÓN
2506010300-122-099
36
FAMILIARIZACIÓN CON SU VEHÍCULO

INTERRUPTORES DE CONTROL
1– Dial de control de temperatura. Gírelo hacia la derecha para calor y hacia la izquierda para frío.
2– Dial de control del ventilador. Este dial permite velocidades variables del ventilador. El ventilador tiene siete velocidades.
3– Dial de selector de modo. Gire este dial de selector para seleccionar el modo de flujo de aire. El dial de selector se puede
ajustar en posiciones intermedias (●) entre cada modo.
4– Interruptor del desempañador de la luneta. Pulse el interruptor para activar el desempañador de la luneta. El desempañador
funciona durante 15 minutos y después se apaga automáticamente.
5– Selector de admisión de aire. Pueden elegirse las posiciones de aire externo o recirculación de aire. Pulse el interruptor
para seleccionar la posición de aire externo/recirculación.
6– Interruptor de A/A. Pulse el interruptor de A/A para encender el aire acondicionado.
37

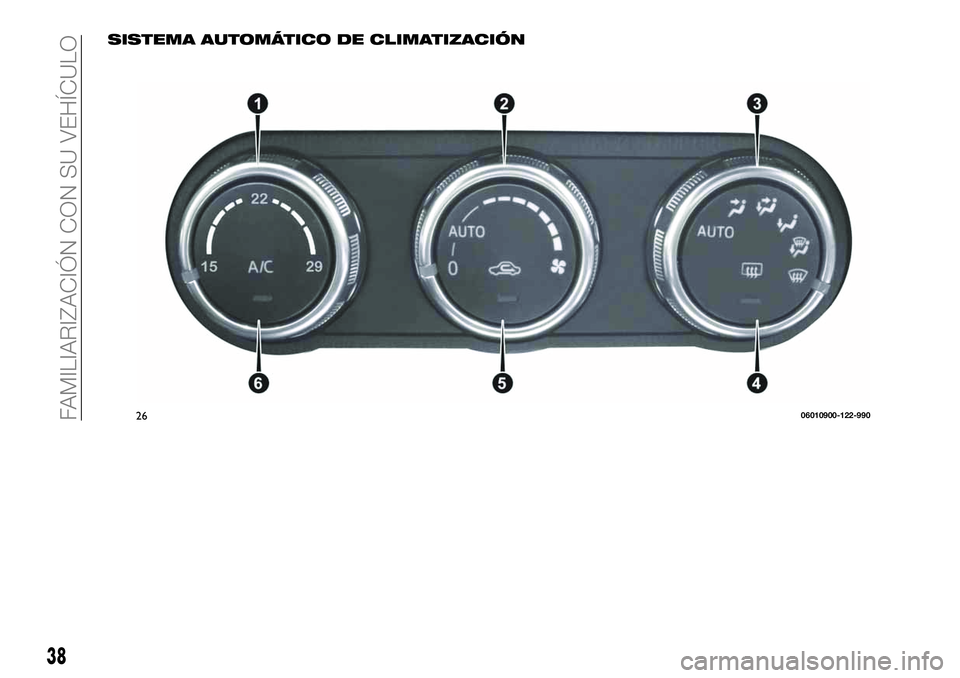

SISTEMA AUTOMÁTICO DE CLIMATIZACIÓN
2606010900-122-990
38
FAMILIARIZACIÓN CON SU VEHÍCULO
