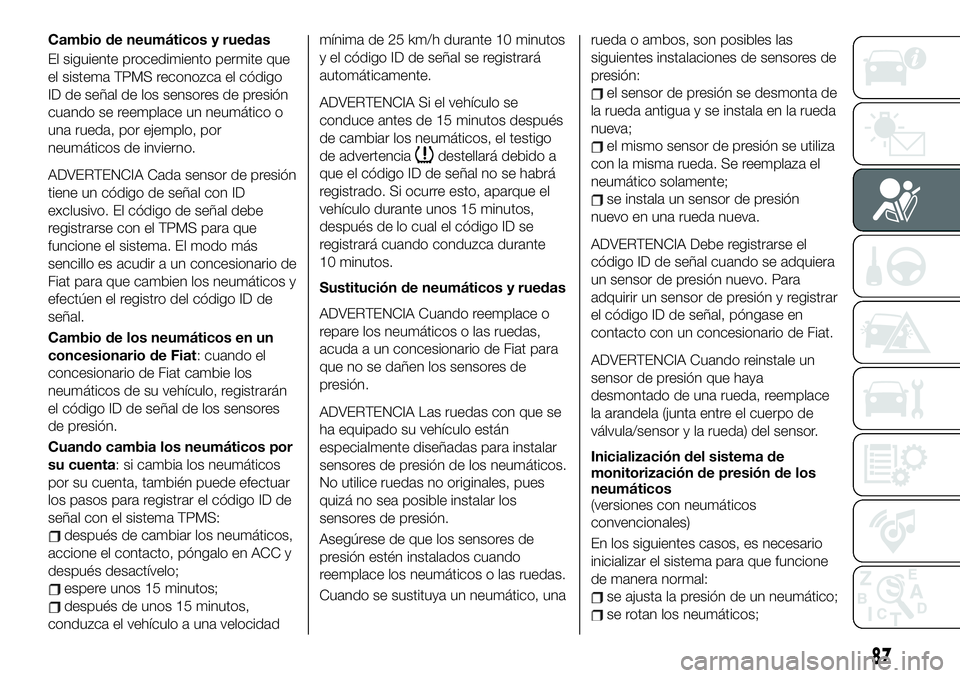

Cambio de neumáticos y ruedas
El siguiente procedimiento permite que
el sistema TPMS reconozca el código
ID de señal de los sensores de presión
cuando se reemplace un neumático o
una rueda, por ejemplo, por
neumáticos de invierno.
ADVERTENCIA Cada sensor de presión
tiene un código de señal con ID
exclusivo. El código de señal debe
registrarse con el TPMS para que
funcione el sistema. El modo más
sencillo es acudir a un concesionario de
Fiat para que cambien los neumáticos y
efectúen el registro del código ID de
señal.
Cambio de los neumáticos en un
concesionario de Fiat: cuando el
concesionario de Fiat cambie los
neumáticos de su vehículo, registrarán
el código ID de señal de los sensores
de presión.
Cuando cambia los neumáticos por
su cuenta: si cambia los neumáticos
por su cuenta, también puede efectuar
los pasos para registrar el código ID de
señal con el sistema TPMS:
después de cambiar los neumáticos,
accione el contacto, póngalo en ACC y
después desactívelo;
espere unos 15 minutos;
después de unos 15 minutos,
conduzca el vehículo a una velocidadmínima de 25 km/h durante 10 minutos
y el código ID de señal se registrará
automáticamente.
ADVERTENCIA Si el vehículo se
conduce antes de 15 minutos después
de cambiar los neumáticos, el testigo
de advertencia
destellará debido a
que el código ID de señal no se habrá
registrado. Si ocurre esto, aparque el
vehículo durante unos 15 minutos,
después de lo cual el código ID se
registrará cuando conduzca durante
10 minutos.
Sustitución de neumáticos y ruedas
ADVERTENCIA Cuando reemplace o
repare los neumáticos o las ruedas,
acuda a un concesionario de Fiat para
que no se dañen los sensores de
presión.
ADVERTENCIA Las ruedas con que se
ha equipado su vehículo están
especialmente diseñadas para instalar
sensores de presión de los neumáticos.
No utilice ruedas no originales, pues
quizá no sea posible instalar los
sensores de presión.
Asegúrese de que los sensores de
presión estén instalados cuando
reemplace los neumáticos o las ruedas.
Cuando se sustituya un neumático, unarueda o ambos, son posibles las
siguientes instalaciones de sensores de
presión:
el sensor de presión se desmonta de
la rueda antigua y se instala en la rueda
nueva;
el mismo sensor de presión se utiliza
con la misma rueda. Se reemplaza el
neumático solamente;
se instala un sensor de presión
nuevo en una rueda nueva.
ADVERTENCIA Debe registrarse el
código ID de señal cuando se adquiera
un sensor de presión nuevo. Para
adquirir un sensor de presión y registrar
el código ID de señal, póngase en
contacto con un concesionario de Fiat.
ADVERTENCIA Cuando reinstale un
sensor de presión que haya
desmontado de una rueda, reemplace
la arandela (junta entre el cuerpo de
válvula/sensor y la rueda) del sensor.
Inicialización del sistema de
monitorización de presión de los
neumáticos
(versiones con neumáticos
convencionales)
En los siguientes casos, es necesario
inicializar el sistema para que funcione
de manera normal:
se ajusta la presión de un neumático;
se rotan los neumáticos;
87

se reemplaza un neumático o una
rueda;
la batería se reemplaza o descarga
por completo;
el testigo del sistema de
monitorización de presión de los
neumáticos se ilumina.
Método de inicialización
Proceda de la siguiente manera:
estacione el automóvil en un lugar
seguro y aplique el freno de
estacionamiento;
deje que se enfríen los neumáticos, y
después ajuste la presión de los cuatro
(4) neumáticos a la presión que se
indica en la etiqueta de presiones
adherida al bastidor de la puerta del
conductor (puerta abierta);
accione el contacto;
con el vehículo estacionado,
mantenga pulsado el interruptor de
ajuste del sistema TPMS fig. 60 y
verifique que el testigo del sistema de
monitorización de presión de los
neumáticos en el cuadro de
instrumentos destelle dos veces,
además de oír un pitido.
ADVERTENCIA Si la inicialización se
realiza sin ajustar la presión de los
neumáticos, el sistema no podrá
detectar la presión normal de los
neumáticos y el testigo del sistema de
monitorización de presión de los
neumáticos puede no iluminarse
aunque se pinche un neumático, o se
iluminará incluso cuando las presiones
sean normales.
ADVERTENCIA Ajuste la presión en los
cuatro neumáticos e inicialice el
sistema cuando el testigo del sistema
de monitorización de presión de los
neumáticos esté iluminado. Si el testigo
de advertencia se ilumina por otro
motivo que no sea un pinchazo, puede
haber disminuido la presión de los
cuatro neumáticos de manera normal.
ADVERTENCIA La inicialización del
sistema no tendrá efecto si elinterruptor se pulsa mientras está
conduciendo el vehículo.
FUNCIÓN HLA (Ayuda
para el arranque en
subida)
82)
La función de ayuda para el arranque
en subida (HLA) permite que el
conductor acelere sin que el vehículo
descienda cuando se detiene en una
pendiente. Cuando el conductor suelta
el pedal del freno y pisa el pedal del
acelerador en una pendiente, esta
función evita que el vehículo retroceda.
La fuerza de frenado se mantiene
automáticamente cuando se suelta el
pedal del freno en una pendiente.
Para vehículos con transmisión
manual: la función de ayuda para el
arranque en subida funciona en una
pendiente descendente cuando la
palanca de cambios está en marcha
atrás(R) y en una pendiente ascendente
cuando la palanca de cambios está en
una posición distinta de marcha atrás
(R).
Para vehículos con transmisión
automática: la función de ayuda para
el arranque en subida funciona en una
pendiente descendente cuando la
palanca selectora está en marcha atrás
(R) y en una pendiente ascendente
6005120101-12A-321
88
SEGURIDAD

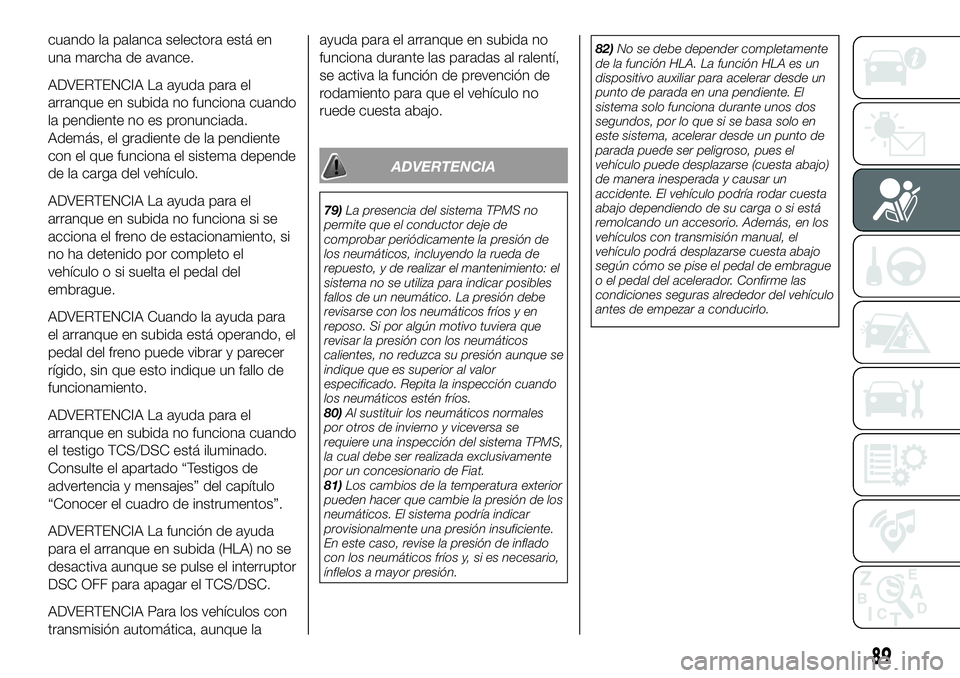

cuando la palanca selectora está en
una marcha de avance.
ADVERTENCIA La ayuda para el
arranque en subida no funciona cuando
la pendiente no es pronunciada.
Además, el gradiente de la pendiente
con el que funciona el sistema depende
de la carga del vehículo.
ADVERTENCIA La ayuda para el
arranque en subida no funciona si se
acciona el freno de estacionamiento, si
no ha detenido por completo el
vehículo o si suelta el pedal del
embrague.
ADVERTENCIA Cuando la ayuda para
el arranque en subida está operando, el
pedal del freno puede vibrar y parecer
rígido, sin que esto indique un fallo de
funcionamiento.
ADVERTENCIA La ayuda para el
arranque en subida no funciona cuando
el testigo TCS/DSC está iluminado.
Consulte el apartado “Testigos de
advertencia y mensajes” del capítulo
“Conocer el cuadro de instrumentos”.
ADVERTENCIA La función de ayuda
para el arranque en subida (HLA) no se
desactiva aunque se pulse el interruptor
DSC OFF para apagar el TCS/DSC.
ADVERTENCIA Para los vehículos con
transmisión automática, aunque laayuda para el arranque en subida no
funciona durante las paradas al ralentí,
se activa la función de prevención de
rodamiento para que el vehículo no
ruede cuesta abajo.
ADVERTENCIA
79)La presencia del sistema TPMS no
permite que el conductor deje de
comprobar periódicamente la presión de
los neumáticos, incluyendo la rueda de
repuesto, y de realizar el mantenimiento: el
sistema no se utiliza para indicar posibles
fallos de un neumático. La presión debe
revisarse con los neumáticos fríos y en
reposo. Si por algún motivo tuviera que
revisar la presión con los neumáticos
calientes, no reduzca su presión aunque se
indique que es superior al valor
especificado. Repita la inspección cuando
los neumáticos estén fríos.
80)Al sustituir los neumáticos normales
por otros de invierno y viceversa se
requiere una inspección del sistema TPMS,
la cual debe ser realizada exclusivamente
por un concesionario de Fiat.
81)Los cambios de la temperatura exterior
pueden hacer que cambie la presión de los
neumáticos. El sistema podría indicar
provisionalmente una presión insuficiente.
En este caso, revise la presión de inflado
con los neumáticos fríos y, si es necesario,
ínflelos a mayor presión.82)No se debe depender completamente
de la función HLA. La función HLA es un
dispositivo auxiliar para acelerar desde un
punto de parada en una pendiente. El
sistema solo funciona durante unos dos
segundos, por lo que si se basa solo en
este sistema, acelerar desde un punto de
parada puede ser peligroso, pues el
vehículo puede desplazarse (cuesta abajo)
de manera inesperada y causar un
accidente. El vehículo podría rodar cuesta
abajo dependiendo de su carga o si está
remolcando un accesorio. Además, en los
vehículos con transmisión manual, el
vehículo podrá desplazarse cuesta abajo
según cómo se pise el pedal de embrague
o el pedal del acelerador. Confirme las
condiciones seguras alrededor del vehículo
antes de empezar a conducirlo.
89

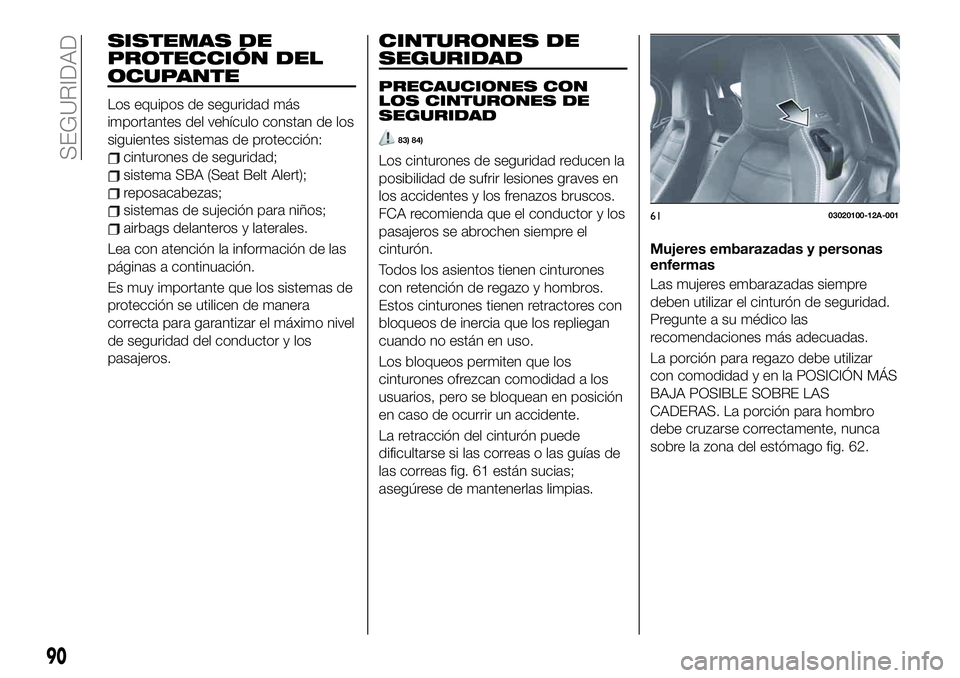

SISTEMAS DE
PROTECCIÓN DEL
OCUPANTE
Los equipos de seguridad más
importantes del vehículo constan de los
siguientes sistemas de protección:
cinturones de seguridad;
sistema SBA (Seat Belt Alert);
reposacabezas;
sistemas de sujeción para niños;
airbags delanteros y laterales.
Lea con atención la información de las
páginas a continuación.
Es muy importante que los sistemas de
protección se utilicen de manera
correcta para garantizar el máximo nivel
de seguridad del conductor y los
pasajeros.
CINTURONES DE
SEGURIDAD
PRECAUCIONES CON
LOS CINTURONES DE
SEGURIDAD
83) 84)
Los cinturones de seguridad reducen la
posibilidad de sufrir lesiones graves en
los accidentes y los frenazos bruscos.
FCA recomienda que el conductor y los
pasajeros se abrochen siempre el
cinturón.
Todos los asientos tienen cinturones
con retención de regazo y hombros.
Estos cinturones tienen retractores con
bloqueos de inercia que los repliegan
cuando no están en uso.
Los bloqueos permiten que los
cinturones ofrezcan comodidad a los
usuarios, pero se bloquean en posición
en caso de ocurrir un accidente.
La retracción del cinturón puede
dificultarse si las correas o las guías de
las correas fig. 61 están sucias;
asegúrese de mantenerlas limpias.Mujeres embarazadas y personas
enfermas
Las mujeres embarazadas siempre
deben utilizar el cinturón de seguridad.
Pregunte a su médico las
recomendaciones más adecuadas.
La porción para regazo debe utilizar
con comodidad y en la POSICIÓN MÁS
BAJA POSIBLE SOBRE LAS
CADERAS. La porción para hombro
debe cruzarse correctamente, nunca
sobre la zona del estómago fig. 62.
6103020100-12A-001
90
SEGURIDAD

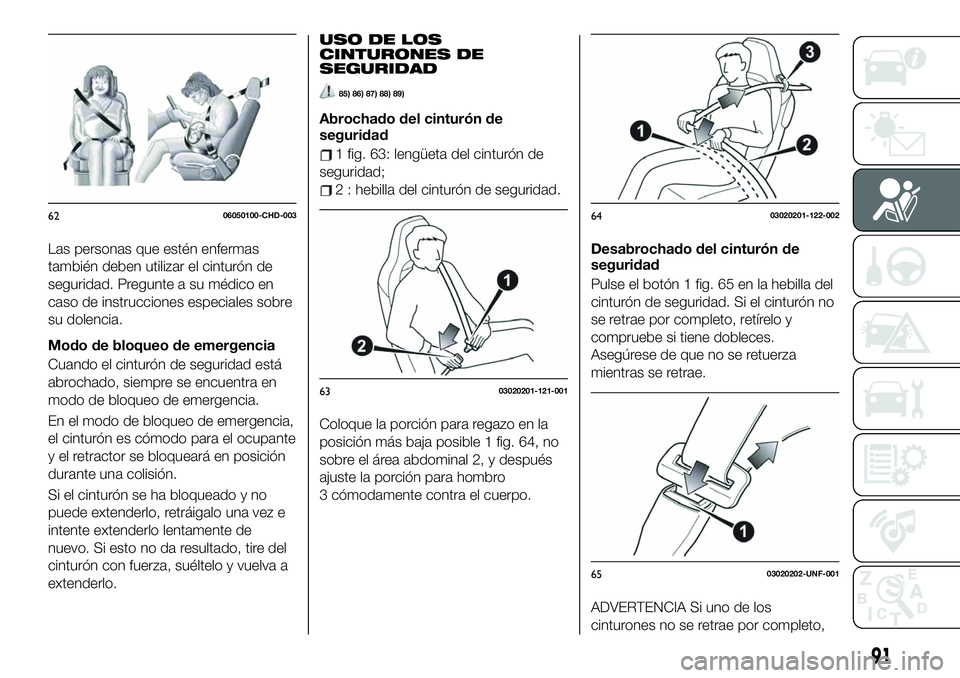

Las personas que estén enfermas
también deben utilizar el cinturón de
seguridad. Pregunte a su médico en
caso de instrucciones especiales sobre
su dolencia.
Modo de bloqueo de emergencia
Cuando el cinturón de seguridad está
abrochado, siempre se encuentra en
modo de bloqueo de emergencia.
En el modo de bloqueo de emergencia,
el cinturón es cómodo para el ocupante
y el retractor se bloqueará en posición
durante una colisión.
Si el cinturón se ha bloqueado y no
puede extenderlo, retráigalo una vez e
intente extenderlo lentamente de
nuevo. Si esto no da resultado, tire del
cinturón con fuerza, suéltelo y vuelva a
extenderlo.
USO DE LOS
CINTURONES DE
SEGURIDAD
85) 86) 87) 88) 89)
Abrochado del cinturón de
seguridad
1 fig. 63: lengüeta del cinturón de
seguridad;
2 : hebilla del cinturón de seguridad.
Coloque la porción para regazo en la
posición más baja posible 1 fig. 64, no
sobre el área abdominal 2, y después
ajuste la porción para hombro
3 cómodamente contra el cuerpo.Desabrochado del cinturón de
seguridad
Pulse el botón 1 fig. 65 en la hebilla del
cinturón de seguridad. Si el cinturón no
se retrae por completo, retírelo y
compruebe si tiene dobleces.
Asegúrese de que no se retuerza
mientras se retrae.
ADVERTENCIA Si uno de los
cinturones no se retrae por completo,
6206050100-CHD-003
6303020201-121-001
6403020201-122-002
6503020202-UNF-001
91

inspeccione si tiene dobleces. Si aún
no se retrae correctamente, haga que
sea inspeccionado: póngase en
contacto con un concesionario de Fiat.
ADVERTENCIA Utilice el cinturón de
seguridad colocado de manera
correcta en su guía 1 fig. 66. Utilizar el
cinturón sin que esté bien colocado en
su guía es peligroso, pues no ofrecería
la protección adecuada en un
accidente, causando lesiones graves.
SISTEMAS DE
ADVERTENCIA DEL
CINTURÓN DE
SEGURIDAD
Si se detecta que el cinturón de
seguridad no está abrochado, el testigo
de advertencia o el pitido avisan al
ocupante.
Consulte el apartado “Testigos deadvertencia y mensajes” del capítulo
“Conocer el cuadro de instrumentos”.
Consulte el apartado “Pitido de
advertencia de los cinturones de
seguridad” del capítulo “Conocer el
cuadro de instrumentos”.
ADVERTENCIA
83)Abróchese siempre el cinturón de
seguridad y asegúrese de que también lo
hagan los ocupantes. No utilizar el cinturón
de seguridad es muy peligroso. Durante
una colisión, los ocupantes que no se
hayan abrochado el cinturón podrían
golpearse contra otra persona o un objeto,
o incluso salir despedidos del vehículo.
Pueden sufrir lesiones graves y morir. En la
misma colisión, los ocupantes con cinturón
se encontrarían en una situación mucho
más segura.
84)No utilice los cinturones retorcidos. Los
cinturones de seguridad retorcidos son
peligrosos. En una colisión, la anchura total
del cinturón no está disponible para
absorber el impacto. Esto pone más
presión sobre los huesos debajo del
cinturón, lo que podría causar lesiones
graves o la muerte. Por lo tanto, si el
cinturón se ha retorcido, debe enderezarlo
y eliminar las dobleces para aprovechar
toda su anchura cuando se lo abroche.85)Nunca utilice el mismo cinturón de
seguridad sobre más de una persona.
Utilizar el mismo cinturón de seguridad
sobre más de una persona es peligroso. El
cinturón de seguridad no podría distribuir
las fuerzas de impacto y los dos pasajeros
podrían quedar aplastados, lo que causaría
lesiones graves o la muerte. Nunca utilice
el mismo cinturón para más de una
persona y conduzca el vehículo con cada
ocupante sujeto de manera correcta.
86)No utilice el vehículo si uno de los
cinturones está dañado. Utilizar un cinturón
de seguridad dañado es peligroso. Las
correas del cinturón podrían dañarse en un
accidente. Un cinturón de seguridad
dañado no ofrecerá la protección
adecuada en caso de colisión. Póngase en
contacto con un concesionario de Fiat
para que inspeccionen todos los sistemas
de cinturones de seguridad en uso durante
un accidente antes de volver a utilizarlos.
87)Haga que los cinturones de seguridad
sean sustituidos de inmediato si se ha
expandido el pretensor o el limitador de
carga. Haga que un reparador experto,
como un concesionario de Fiat,
inspeccione de inmediato los pretensores
del cinturón de seguridad y los airbags
después de una colisión. Al igual que los
airbags, los pretensores de los cinturones
y los limitadores de carga solo funcionan
una vez y es necesario sustituirlos después
de una colisión que haga que se activen. Si
los pretensores y los limitadores de carga
no se reemplazan, se incrementa el riesgo
de lesiones en una colisión.
6603020200-12A-001
92
SEGURIDAD

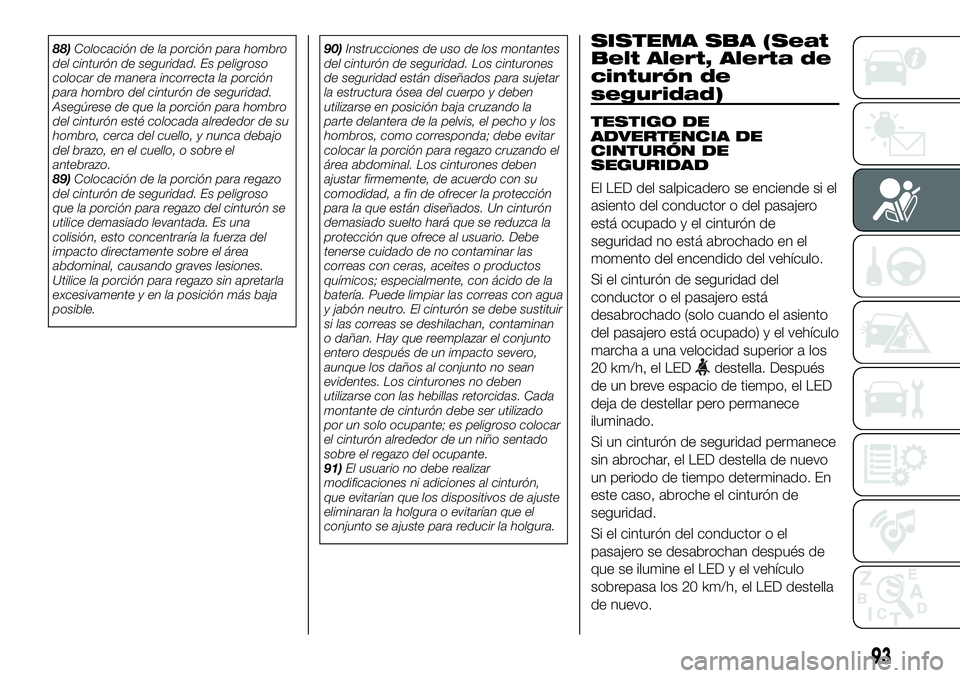

88)Colocación de la porción para hombro
del cinturón de seguridad. Es peligroso
colocar de manera incorrecta la porción
para hombro del cinturón de seguridad.
Asegúrese de que la porción para hombro
del cinturón esté colocada alrededor de su
hombro, cerca del cuello, y nunca debajo
del brazo, en el cuello, o sobre el
antebrazo.
89)Colocación de la porción para regazo
del cinturón de seguridad. Es peligroso
que la porción para regazo del cinturón se
utilice demasiado levantada. Es una
colisión, esto concentraría la fuerza del
impacto directamente sobre el área
abdominal, causando graves lesiones.
Utilice la porción para regazo sin apretarla
excesivamente y en la posición más baja
posible.90)Instrucciones de uso de los montantes
del cinturón de seguridad. Los cinturones
de seguridad están diseñados para sujetar
la estructura ósea del cuerpo y deben
utilizarse en posición baja cruzando la
parte delantera de la pelvis, el pecho y los
hombros, como corresponda; debe evitar
colocar la porción para regazo cruzando el
área abdominal. Los cinturones deben
ajustar firmemente, de acuerdo con su
comodidad, a fin de ofrecer la protección
para la que están diseñados. Un cinturón
demasiado suelto hará que se reduzca la
protección que ofrece al usuario. Debe
tenerse cuidado de no contaminar las
correas con ceras, aceites o productos
químicos; especialmente, con ácido de la
batería. Puede limpiar las correas con agua
y jabón neutro. El cinturón se debe sustituir
si las correas se deshilachan, contaminan
o dañan. Hay que reemplazar el conjunto
entero después de un impacto severo,
aunque los daños al conjunto no sean
evidentes. Los cinturones no deben
utilizarse con las hebillas retorcidas. Cada
montante de cinturón debe ser utilizado
por un solo ocupante; es peligroso colocar
el cinturón alrededor de un niño sentado
sobre el regazo del ocupante.
91)El usuario no debe realizar
modificaciones ni adiciones al cinturón,
que evitarían que los dispositivos de ajuste
eliminaran la holgura o evitarían que el
conjunto se ajuste para reducir la holgura.SISTEMA SBA (Seat
Belt Alert, Alerta de
cinturón de
seguridad)
TESTIGO DE
ADVERTENCIA DE
CINTURÓN DE
SEGURIDAD
El LED del salpicadero se enciende si el
asiento del conductor o del pasajero
está ocupado y el cinturón de
seguridad no está abrochado en el
momento del encendido del vehículo.
Si el cinturón de seguridad del
conductor o el pasajero está
desabrochado (solo cuando el asiento
del pasajero está ocupado) y el vehículo
marcha a una velocidad superior a los
20 km/h, el LED
destella. Después
de un breve espacio de tiempo, el LED
deja de destellar pero permanece
iluminado.
Si un cinturón de seguridad permanece
sin abrochar, el LED destella de nuevo
un periodo de tiempo determinado. En
este caso, abroche el cinturón de
seguridad.
Si el cinturón del conductor o el
pasajero se desabrochan después de
que se ilumine el LED y el vehículo
sobrepasa los 20 km/h, el LED destella
de nuevo.
93

SISTEMAS DE
PRETENSOR Y DE
LIMITACIÓN DE
CARGA DEL
CINTURÓN DE
SEGURIDAD
PRETENSORES
92) 93) 94) 95)
Para obtener una óptima protección, el
cinturón de seguridad del conductor y
del pasajero están equipados con
sistemas de pretensor y de limitación
de carga. Para que ambos sistemas
funcionen correctamente, los
cinturones deben abrocharse de modo
adecuado.
Cuando se detecta una colisión, los
pretensores se activan a la vez que se
despliegan los airbags. Para obtener
más información sobre su despliegue,
consulte el apartado “Criterios de
despliegue del airbag del sistema SRS”
de este capítulo.Los retractores de los cinturones
eliminan la holgura rápidamente cuando
se expanden los airbags. Una vez que
los airbags y los pretensores se hayan
activado, será necesario sustituirlos.
Todo fallo de funcionamiento o de las
condiciones de operación se indica con
una advertencia. Consulte los
apartados “Testigos de advertencia y
mensajes” y “Pitido de advertencia
activado” del capítulo “Conocer el
cuadro de instrumentos”.
Además, el sistema de pretensor del
pasajero, al igual que el airbag
delantero y lateral del pasajero, están
diseñados para activarse solo cuando
el sensor de clasificación de ocupante
pasajero detecte un ocupante en el
asiento del pasajero. Para obtener más
información, consulte "Sensor de
clasificación de ocupante pasajero".
ADVERTENCIA El sistema del
pretensor podría no funcionar
dependiendo del tipo de colisión. Para
obtener más información, consulte el
apartado “Criterios de despliegue del
airbag del sistema SRS”.
ADVERTENCIA Se liberará algo de
humo (gases no tóxicos) cuando se
activen los airbags y los pretensores.
Esto no indica que haya un incendio.
Este gas normalmente no tiene ningún
efecto en los ocupantes, aunque puede
causar una ligera irritación en caso de
piel sensible. Si los residuos de la
activación de los airbags o los
pretensores entran en contacto con la
piel o los ojos, lávese lo antes posible.
94
SEGURIDAD
