2020 CITROEN JUMPER Manual do condutor (in Portuguese)

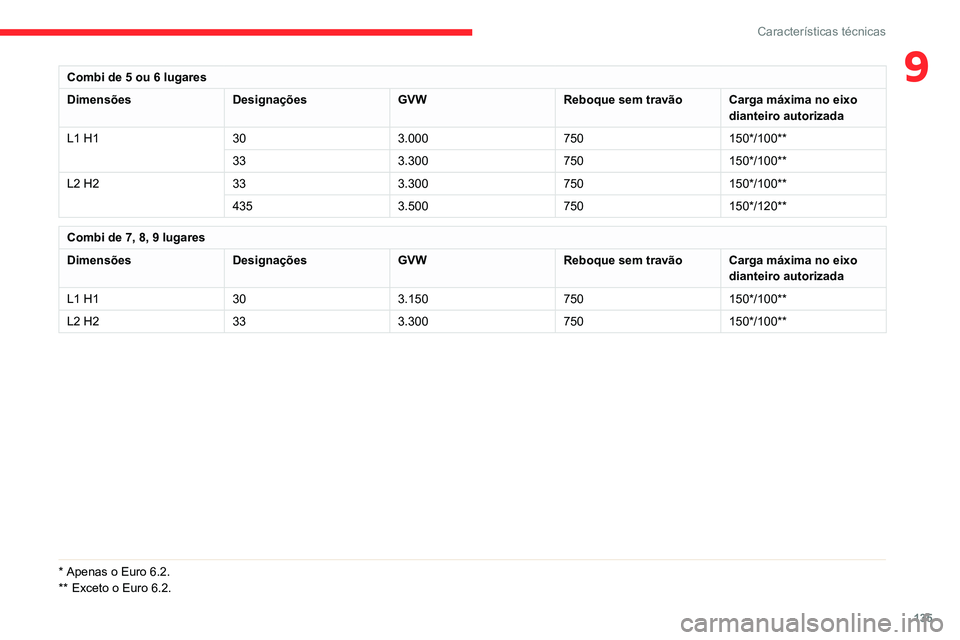

135
Características técnicas
9Combi de 5 ou 6 lugares
Dimensões DesignaçõesGVWReboque sem travãoCarga máxima no eixo
dianteiro autorizada
L1 H1 303.000750150*/100**
33 3.300750150*/100**
L2 H2 333.300750150*/100**
435 3.500750150*/120**
Combi de 7, 8, 9 lugares
Dimensões DesignaçõesGVWReboque sem travãoCarga máxima no eixo
dianteiro autorizada
L1 H1 303.150750150*/100**
L2 H2 333.300750150*/100**
* Apenas o Euro 6.2.
** Exceto o Euro 6.2.

136
Características técnicas
Furgão
Dimensões DesignaçõesGVWReboque sem travãoCarga máxima no eixo
dianteiro autorizada
L3 H2 333.300750150*/100**
35 3.500750150*/100**
435 3.500750150*/120**
440 4.005750150*/120**
L3 H3 333.300750150*/100**
35 3.500750150*/100**
435 3.500750150*/120**
440 4.005750150*/120**
L4 H2 4353.500750150*/120**
440 4.005750150*/120**
L4 H3 4353.500750150*/120**
440 4.005750150*/120**
Dimensões
Os valores das dimensões estão indicados em milímetros.
Furgão
Dimensões DesignaçõesGVWReboque sem travãoCarga máxima no eixo
dianteiro autorizada
L1 H1 282.800750150*/100**
30 3.000750150*/100**
33 3.300750150*/100**
35 3.500750150*/100**
435 3.500750150*/120**
440 4.005750150*/120**
L1 H2 303.000750150*/100**
33 3.300750150*/100**
35 3.500750150*/100**
L2 H1 303.000750150*/100**
33 3.300750150*/100**
35 3.500750150*/100**
435 3.500750150*/120**
L2 H2 303.000750150*/100**
33 3.300750150*/100**
35 3.500750150*/100**
435 3.500750150*/120**
440 4.005750150*/120**
* Apenas o Euro 6.2.
** Exceto o Euro 6.2.

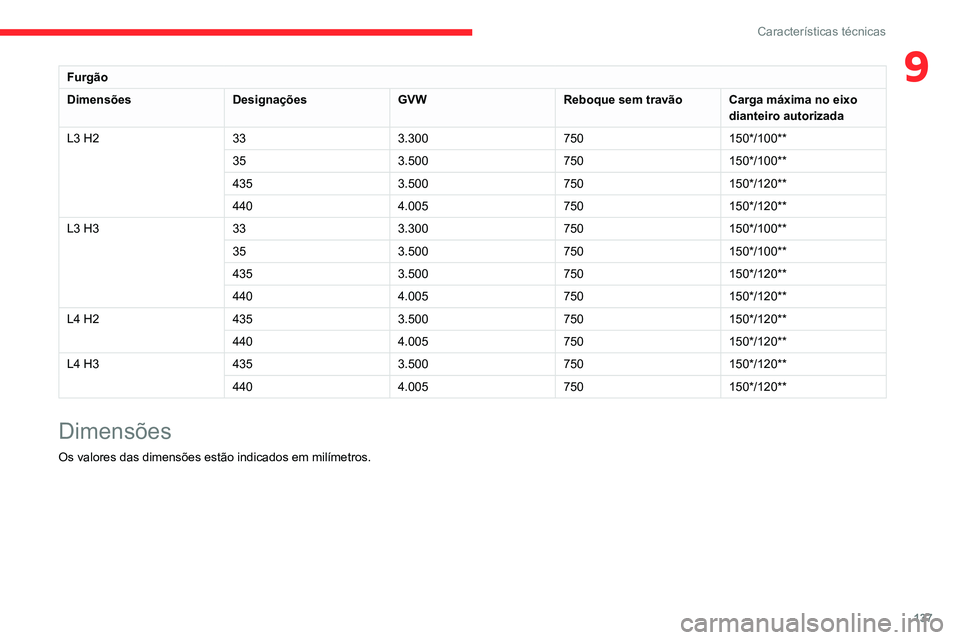

137
Características técnicas
9Furgão
Dimensões DesignaçõesGVWReboque sem travãoCarga máxima no eixo
dianteiro autorizada
L3 H2 333.300750150*/100**
35 3.500750150*/100**
435 3.500750150*/120**
440 4.005750150*/120**
L3 H3 333.300750150*/100**
35 3.500750150*/100**
435 3.500750150*/120**
440 4.005750150*/120**
L4 H2 4353.500750150*/120**
440 4.005750150*/120**
L4 H3 4353.500750150*/120**
440 4.005750150*/120**
Dimensões
Os valores das dimensões estão indicados em milímetros.

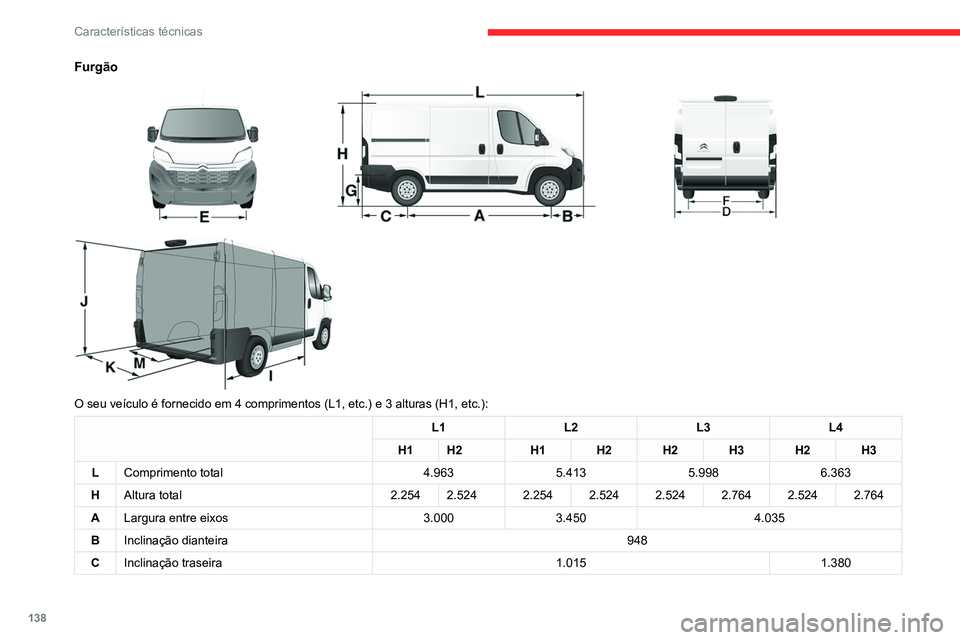

138
Características técnicas
Furgão



O seu veículo é fornecido em 4 comprimentos (L1, etc.) e 3 alturas (H1, etc.):
L1 L2L3L4
H1 H2 H1H2H2H3H2H3
L Comprimento total 4.9635.4135.9986.363
H Altura total 2.2542.524 2.2542.5242.5242.7642.5242.764
A Largura entre eixos 3.0003.450 4.035
B Inclinação dianteira 948
C Inclinação traseira 1.0151.380

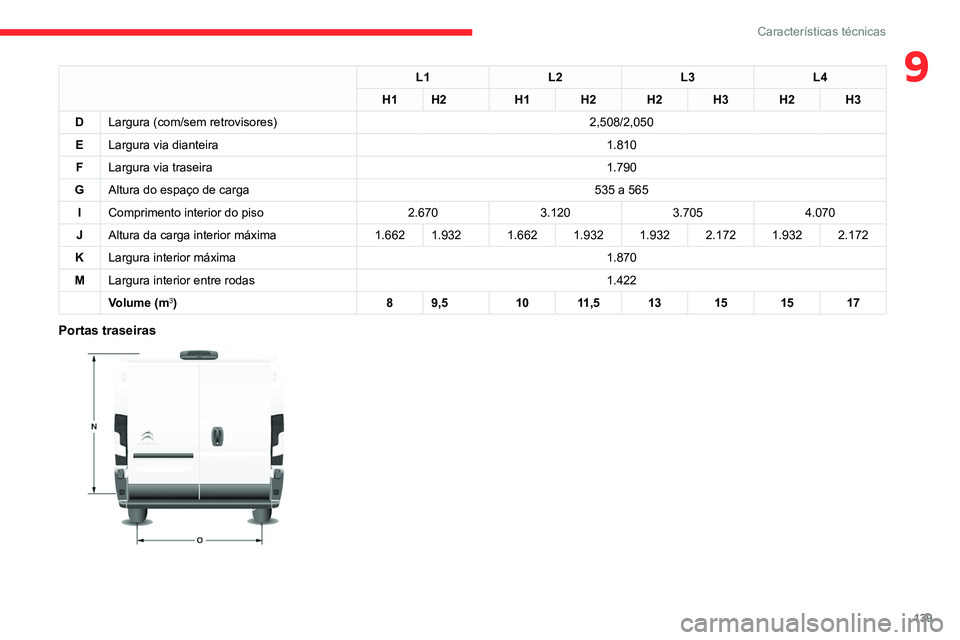

139
Características técnicas
9L1L2L3L4
H1 H2 H1H2H2H3H2H3
D Largura (com/sem retrovisores) 2,508/2,050
E Largura via dianteira 1.810
F Largura via traseira 1.790
G Altura do espaço de carga 535 a 565
I Comprimento interior do piso 2.6703.1203.7054.070
J Altura da carga interior máxima 1.6621.932 1.6621.9321.9322.1721.9322.172
K Largura interior máxima 1.870
M Largura interior entre rodas 1.422
Volume (m
3) 89,5 1011,5 13151517
Portas traseiras

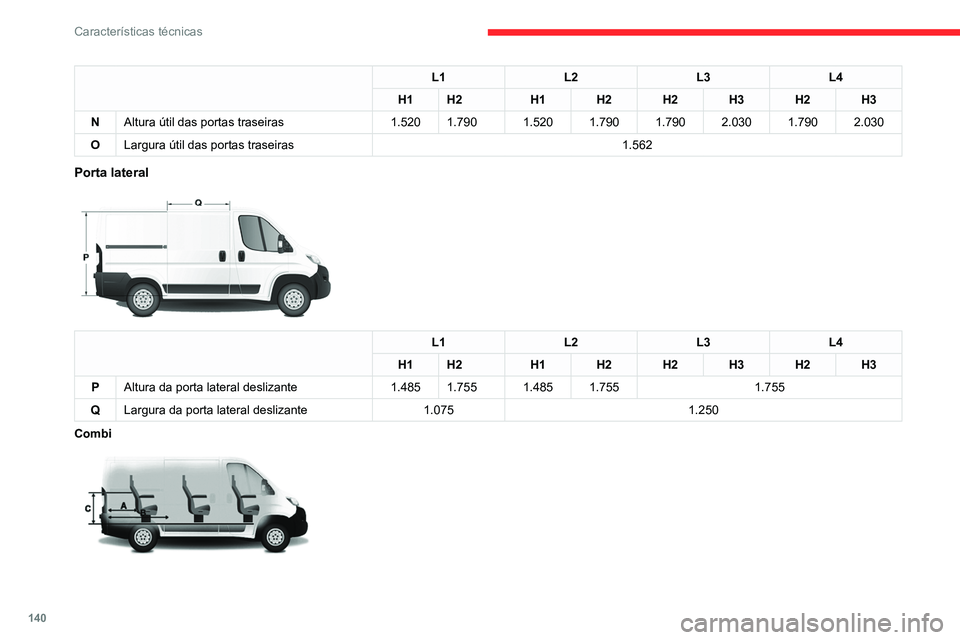

140
Características técnicas
L1L2L3L4
H1 H2 H1H2H2H3H2H3
N Altura útil das portas traseiras 1.5201.790 1.5201.790 1.7902.0301.7902.030
O Largura útil das portas traseiras 1.562
Porta lateral

L1L2L3L4
H1 H2 H1H2H2 H3H2H3
P Altura da porta lateral deslizante 1.4851.755 1.4851.755 1.755
Q Largura da porta lateral deslizante 1.0751.250
Combi

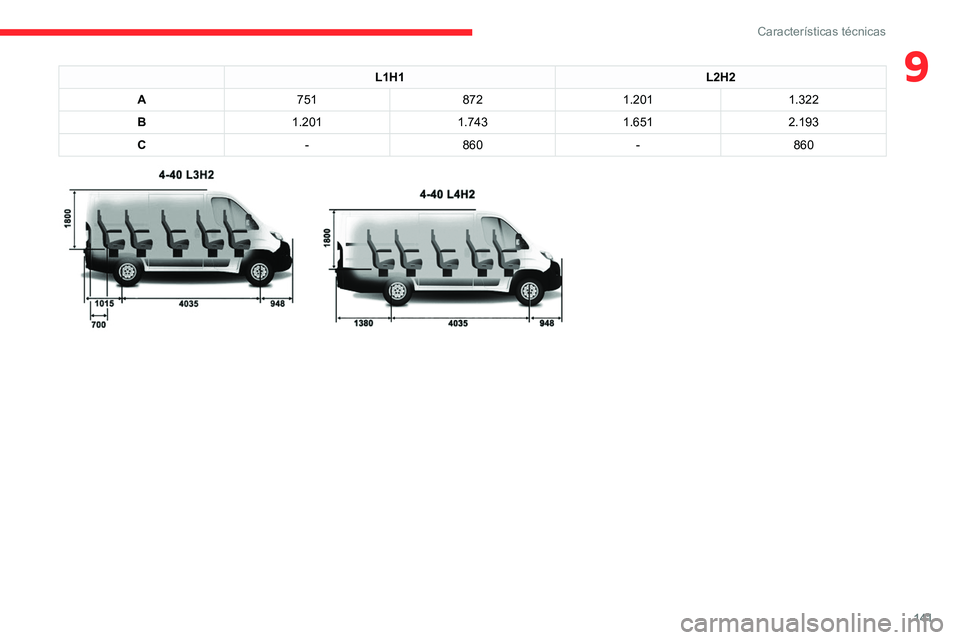

141
Características técnicas
9L1H1L2H2
A 751 8721.201 1.322
B 1.201 1.7431.6512.193
C -860 -860

142
Características técnicas
Sob o capot

A
Pintura original
Cor
Código
Tinta
B
EXCLUSIVAMENTE PARA RESOLUÇÃO DE
PROBLEMAS
C
PERIGO
ARRANQUE AUTOMÁTICO DO MOTOR.
RETIRAR A CHAVE DE IGNIÇÃO QUANDO O
CAPOT ESTÁ ABERTO.
D

(OHPHQWRVGH\
LGHQWL
