2020 Alfa Romeo MiTo Návod k použití a údržbě (in Czech)

SYSTÉM EOBD (European On
Board Diagosis)
(je-li ve výbavě)
Funkce
Systém EOBD (European On Board
Diagnosis) průběžně diagnostikuje
komponenty vozu, jež mají vliv na emise.
Rozsvícení kontrolky
na přístrojové
desce (u některých verzí spolu s hlášením
na displeji) signalizuje systém opotřebení
některých komponent (viz kapitolu
“Kontrolky a hlášení” v kapitole
"Přístrojová deska").
Cíle systému EOBD (European On Board
Diagnosis):
dohlížet na účinnost soustavy;
signalizovat zvýšení emisí;
signalizovat nutnost výměny
poškozených komponentů.
Součástí soustavy je diagnostická
zásuvka, do které lze připojit příslušné
diagnostické přístroje, jež umožňují
načíst jednak chybové kódy uložené v
paměti řídicí jednotky, jednak řadu
diagnostických a provozních parametrů
motoru. Tyto kontroly mohou provést i
orgány pověřené kontrolou dopravního
provozu.
UPOZORNĚNÍ Po odstranění závady mají
autorizované servisy Alfa Romeo za
povinnost provést testy a v případě
potřeby i zkušební jízdy, které si mohou
vyžádat ujetí i většího počtu kilometrů.
63

Tato stránka byla ponechána prázdná

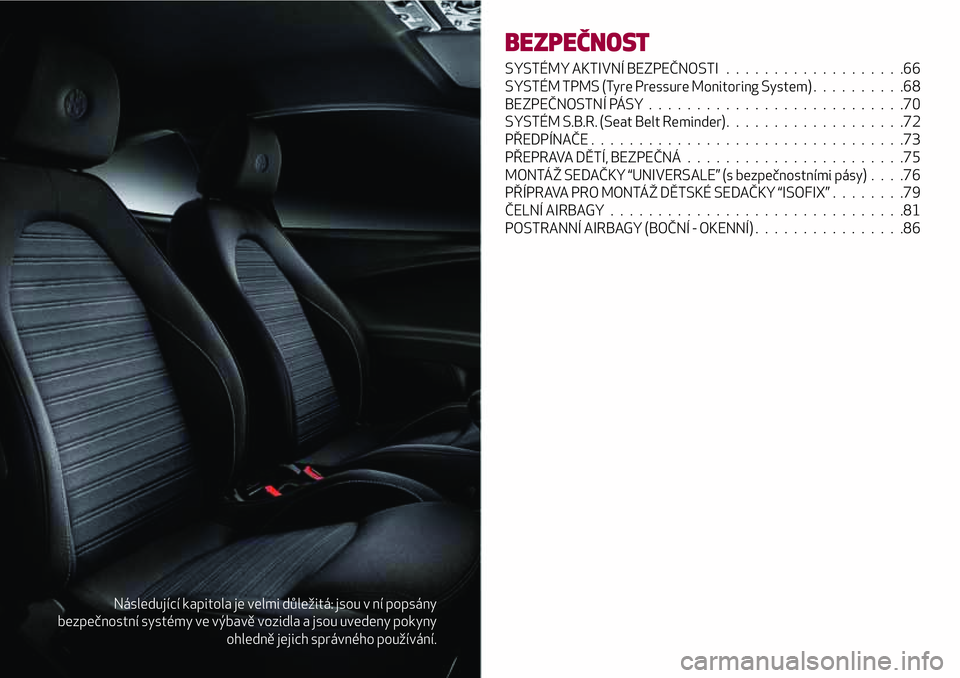

Následující kapitola je velmi důležitá: jsou v ní popsány
bezpečnostní systémy ve výbavě vozidla a jsou uvedeny pokyny
ohledně jejich správného používání.
BEZPEČNOST
SYSTÉMY AKTIVNÍ BEZPEČNOSTI...................66
SYSTÉM TPMS (Tyre Pressure Monitoring System) . .........68
BEZPEČNOSTNÍ PÁSY . ..........................70
SYSTÉM S.B.R. (Seat Belt Reminder) . ..................72
PŘEDPÍNAČE.................................73
PŘEPRAVA DĚTÍ, BEZPEČNÁ .......................75
MONTÁŽ SEDAČKY “UNIVERSALE” (s bezpečnostními pásy)....76
PŘÍPRAVA PRO MONTÁŽ DĚTSKÉ SEDAČKY “ISOFIX”........79
ČELNÍ AIRBAGY...............................81
POSTRANNÍ AIRBAGY (BOČNÍ - OKENNÍ) ................86

SYSTÉMY AKTIVNÍ
BEZPEČNOSTI
SYSTÉM ABS
33) 34) 35) 36) 37) 38) 39)
Systém, který je nedílnou součástí
brzdové soustavy, znemožní - bez ohledu
na stav jízdního povrchu a sílu brzdění -
zablokování a tím smyk kola či kol: tím
zajistí ovladatelnost vozidla i při
nouzovém brzdění optimalizací zábrzdné
vzdálenosti.
Zásah systému
Zaúčinkování systému ABS pocítíte jako
lehké pulzování brzdového pedálu a
hlukem: při zásahu je toto chování
systému zcela normální.
SYSTÉM ASR (Antislip Regulation)
40) 41) 42)
Je nedílnou součástí systém ESC.
Samočinně zasahuje při proklouznutí
jednoho hnacího kola nebo obou hnacích
kol, při ztrátě přilnavosti na mokrém
povrchu (aquaplaning), akceleraci na
nesoudržném, zasněženém nebo
zledovatělém povrchu atd.
Zásah systému
Systém upravuje výkonu motoru a brzd.
Je signalizován blikáním kontrolky
napřístrojové desce. Kontrolka informuje
řidiče o kritickém stavu stability a
přilnavosti.
MECHANICKÝ BRZDOVÝ ASISTENT
(asistence při nouzovém brzdění)
Tento systém se nedá vypnout: jakmile
rozpozná nouzové brzdění (podle
rychlosti sešlápnutí brzdového pedálu),
umožní rychle zapůsobit na brzdovou
soustavu. Brzdový asistent se vypne při
závadě systému ESC.
SYSTÉM MSR (Motor Schleppmoment
Regelung)
Systém umožňuje zamezit zablokování
hnacích kol, k němuž by mohlo dojít
například při prudkém uvolnění pedálu
akcelerace nebo prudkém rejdu na
vozovce s nízkou přilnavostí.
Za těchto stavů by mohl brzdný účinek
motoru způsobit prokluz hnacích kol a tím
ztrátu stability vozidla. V těchto situacích
zasáhne systém dodáním točivého
momentu pro zachování stability a
zvýšení bezpečnosti vozidla.
SYSTÉM DST (Dynamic Steering
Torque)
46)
Tato funkce doplňuje aktivní řízení Dual
Pinion v rámci funkcí poskytovaných
systémem ESC. Při určitých manévrech
ovládá ESC řízení tak, aby vyvinulmoment na volant a vyzval řidiče, aby
manévr provedl lépe.
Funkce spočívá v koordinované akci brzd
a řízení tak, aby se zvýšil stupeň
odpružení a bezpečnosti celého vozidla.
Řízení vyvíjí na volant přídavný moment.
SYSTÉM EBD
Systém EBD je nedílnou součástí
systému ESC. Zasahuje během brzdění
optimálním rozdělováním brzdné síly
mezi přední a zadní kola.
Tím zajišťuje vyšší stabilitu vozidla při
brzdění a znemožní náhlé zablokování
zadních kol a tím i ztrátu stability vozidla.
SYSTÉM ESC
28) 29) 30) 31) 32)
Systém ESC zlepšuje kontrolu nad
směrem jízdy a stabilitou vozidla za
různých jízdních stavů.
Systém ESC koriguje nedotáčivost a
přetáčivost vozidla vhodným rozdělením
brzdného účinku na kola. Pro zachování
kontroly nad vozidlem je možné i snížit
moment dodávaný motorem.
Součástí ESC jsou systémy aktivní
bezpečnosti: ABS, EBD, ASR, HILL
HOLDER, BRAKE ASSIST, MSR,
CBC,”ELECTRONIC Q2”, DST.
ESC se zapne samočinně při nastartování
motoru a nelze jej vypnout.
66
BEZPEČNOST

Zásah systému
Je signalizován blikáním kontrolky
na
přístrojové desce. Kontrolka informuje
řidiče o kritickém stavu stability a
přilnavosti.
SYSTÉM CBC (Cornering Braking
Control)
Systém zasahuje při brzdění v zatáčce
optimalizací rozložení brzdného tlaku na
čtyři kola: systém zabrání zablokování kol
pohybujících se uvnitř zatáčky (která jsou
odlehčená), čímž zaručí lepší stabilitu a
zachování směru jízdy vozidla.
SYSTÉM HILL HOLDER
Je nedílnou součástí systému ESC a
působením na brzdy usnadňuje rozjezd do
kopce nebo z kopce.
UPOZORNĚNÍ Systém Hill Holder není
parkovací brzdou, proto nesmíte opustit
vozidlo dříve než zatáhnete parkovací
brzdu, vypnete motor a zařadíte první
rychlostní stupeň: tím uvedete vozidlo do
bezpečného stavu (viz podrobnější
informace v části "Stání vozidla" v
kapitole "Startování motoru a jízda").
UPOZORNĚNÍ Při stání na svahu s malým
sklonem (do 5 %) se může stát, že se
systém Hill Holder neaktivuje. Vozidlo by
pak mohlo popojet dozadu a způsobit
kolizi s jiným vozidlem či předmětem.Odpovědnost za bezpečnost jízdy leží
vždy a jen na řidiči.
SYSTÉM "ELECTRONIC Q2” (“E-Q2”)
Systém "Electronic Q2" zasahuje při
akceleraci v zatáčce přibrzděním
vnitřního hnacího kola, tzn. zvýšením
pohyblivosti vnějšího kola (více
zatíženého hmotností vozidla). Tím se
točivý moment optimálně rozloží mezi
hnací kola v závislosti na jízdním stavu a
povrchu: tím umožní obzvlášť efektivní a
sportovní jízdu.
POZOR
28)Systém ESC nemůže zvrátit zcela
přirozené fyzikální zákonnosti, tzn. že
nemůže zvýšit přilnavost silničního povrchu.
29)Systém ESC nezabrání dopravním
nehodám, ani nehodám způsobeným
projížděním zatáčkou nadměrnou rychlosti,
jízdou po málo přilnavém povrchu či
aquaplaningu.
30)Schopnosti systému ESC nesmíte nikdy
prověřovat neodpovědně a nebezpečně tak,
že ohrozíte bezpečnost svou a ostatních.
31)Pro správné fungování systému ASR je
zcela nezbytné, aby byla všechna kola
vozidla osazena pneumatikami stejné
značky a stejného typu, aby byly pneumatiky
v dokonalém stavu a předepsaného typu a
velikosti.32)Výkony systémů ESC a ASR nesmějí
řidiče vést k nezodpovědnému a
neoprávněnému riskování. Řízení vozidla je
nutno neustále přizpůsobovat stavu
silničního povrchu, viditelnosti a dopravní
situaci. Odpovědnost za bezpečnost jízdy
leží vždy a jen na řidiči.
33)Jakmile podle pulzování pedálu ucítíte
zásah ABS, nepovolte tlak na pedál, naopak
jej bez obav držte nadále řádně sešlápnutý.
Zastavíte tak vozidlo s co nejkratší brzdnou
dráhou v závislosti na stavu silničního
povrchu.
34)Pro dosažení maximální výkonnosti
brzdné soustavy je nutné období sesedání
asi 500 km: během této doby je vhodné
nebrzdit příliš prudce, opakovaně a dlouze.
35)Zásah ABS znamená, že se vozidlo
dostalo na mez přilnavosti mezi
pneumatikou a jízdním povrchem, v takovém
stavu je třeba zpomalit a přizpůsobit jízdu
dané přilnavosti.
36)Systém ABS nemůže zvrátit zcela
přirozené fyzikální zákonnosti, tzn. že
nemůže zvýšit přilnavost silničního povrchu.
37)Systém ABS nezabrání dopravním
nehodám, ani nehodám způsobeným
projížděním zatáčkou nadměrnou rychlosti,
jízdou po málo přilnavém povrchu či
aquaplaningu.
38)Schopnosti systému ABS nesmíte nikdy
prověřovat neodpovědně a nebezpečně tak,
že ohrozíte bezpečnost svou a ostatních.
39)Pro správné fungování systému ABS je
zcela nezbytné, aby byla všechna kola
vozidla osazena pneumatikami stejné
značky a stejného typu, aby byly pneumatiky
v dokonalém stavu a zejména aby byly
předepsaného typu a velikosti.
67

40)Systém ASR nemůže zvrátit zcela
přirozené fyzikální zákonnosti, tzn. že
nemůže zvýšit přilnavost silničního povrchu.
41)Systém ASR nezabrání dopravním
nehodám, ani nehodám způsobeným
projížděním zatáčkou nadměrnou rychlosti,
jízdou po málo přilnavém povrchu či
aquaplaningu.
42)Schopnosti systému ASR nesmíte nikdy
prověřovat neodpovědně a nebezpečně tak,
že ohrozíte bezpečnost svou a ostatních.
43)Systém HBA nemůže zvrátit zcela
přirozené fyzikální zákonnosti, tzn. že
nemůže zvýšit přilnavost silničního povrchu.
44)Systém HBA nezabrání dopravním
nehodám, ani nehodám způsobeným
projížděním zatáčkou nadměrnou rychlosti,
jízdou po málo přilnavém povrchu či
aquaplaningu.
45)Schopnosti systému HBA nesmíte nikdy
testovat nezodpovědným a riskantním
způsobem, jimž se ohrozí bezpečnost řidiče,
cestujících ve vozidle a ostatních účastníků
silničního provozu.
46)DST je asistent řízení: nezbavuje řidiče
odpovědnosti za řízení vozidla.SYSTÉM TPMS (Tyre Pressure
Monitoring System)
(je-li ve výbavě)
47) 48) 49) 50) 51) 52) 53) 54) 55)
POPIS
Vozidlo vybavit systémem monitorování
tlaku v pneumatikách zvaným T.P.M.S.
(Tyre Pressure Monitoring System), který
řidiči signalizuje případné podhuštění
pneumatik upozorněním na displeji.
Systém tvoří vysokofrekvenční senzory
(vysílače) nainstalované po jednom na
kole (na ráfku z vnitřní strany
pneumatiky), které posílají řídicí jednotce
informace o tlaku vzduchu v každé
pneumatice.
UPOZORNĚNÍ OHLEDNĚ POUŽÍVÁNÍ
SYSTÉMU T.P.M.S.
Signalizace závad se neukládají do
paměti. Proto se po vypnutí a opětném
nastartování motoru nezobrazí.
Jestliže závada trvá, řídicí jednotka pošle
na přístrojovou desku příslušnou
signalizaci až krátce poté, co se vozidlo
rozjede.
68
BEZPEČNOST

Pro správné použití systému postupujte při výměně kol/pneumatik podle následující tabulky:
Operace Senzor Signalizace závady Zásah autorizovaného servisu
Alfa Romeo.
– – ANOObraťte se na autorizovaný servis
Alfa Romeo.
Výměna kola za dojezdové
rezervní koloNE ANO Oprava poškozeného kola
Výměna kol se zimními
pneumatikamiNE ANOObraťte se na autorizovaný servis
Alfa Romeo.
Výměna kol se zimními
pneumatikamiANO NE –
Výměna kol za kola jiného rozměru
(*)ANO NE –
Výměna kol (předních/zadních) (**) ANO NE –
(*) Uvedeno jako alternativa v Návodu k použití a údržbě a k dostání u Lineaccessori Alfa Romeo.
(**) Bez přehození (pneumatiky je nutno namontovat vždy na stranu, kde byly původně).
69

POZOR
47)Systém T.P.M.S. však nezbavuje řidiče
povinnosti kontrolovat tlak v pneumatikách
a v rezervním kole.
48)Tlak je nutno kontrolovat, když jsou
pneumatiky studené. Jestliže z nějakého
důvodu kontrolujte tlak v zahřátých
pneumatikách, neupouštějte je, ani když je
hodnota tlaku vyšší, než je předepsáno,
nýbrž tlak překontrolujte po vychladnutí
pneumatik.
49)Je-li namontováno jedno kolo či více kol
bez senzoru, systém není dostupný: kromě
kontrolky T.P.M.S., která bude blikat necelou
minutu a pak zůstane svítit trvale, se a na
displeji zobrazí příslušné upozornění, které
zůstane zobrazeno až do opětovného
osazení všech čtyř kol senzorem.
50)Systém T.P.M.S. není s to signalizovat
náhlý únik tlaku z pneumatik (např. při
roztržení některé z pneumatik). V takovém
případě opatrně zabrzděte vozidlo bez
prudké změny rejdu.
51)Po výměně normálních pneumatik za
zimní pneumatiky (a naopak) je nutno
systém T.P.M.S. znovu seřídit, což je nutno
nechat provést jedině v autorizovaném
servisu Alfa Romeo.
52)Tlak vzduchu v pneumatikách se může
měnit v závislosti na vnější teplotě. Systém
T.P.M.S. pak může dočasně signalizovat
nedostatečné nahuštění pneumatik. V
takovém případě zkontrolujte za studena
tlak vzduchu v pneumatikách a v případě
potřeby jej upravte na správnou hodnotu.53)Při výměně pneumatik je nutno vyměnit i
gumové těsnění ventilu: obraťte se na
autorizovaný servis Alfa Romeo. Při montáži
a demontáži pneumatik a/nebo ráfků je
nutno přijmout speciální opatření. Aby se
předešlo poškození nebo chybné montáži
snímačů musejí pneumatiky a/nebo ráfky
měnit pouze specializovaní pracovníci. V
každém případě se obraťte na autorizovaný
servis Alfa Romeo 4C.
54)Silné elektromagnetické rušení může
znemožnit správnou funkci systému TPMS.
Takový případ signalizuje řidiči hlášení na
displeji. Signalizace se automaticky vypne,
jakmile přestane být systém rušen
vysokofrekvenčním rušením.
55)Sada na opravu pneumatik (Fix&Go)
dodávaná s vozidlem (u příslušné verze
vozidla) je kompatibilní se snímači TPMS. S
těsnivy, která nejsou ekvivalentní hmotě
dodávané v originální sadě, by tato sada
nemusela fungovat. V případě použití těsniv,
které nejsou ekvivalentní originálu,
doporučujeme nechat zkontrolovat
funkčnost snímačů T.P.M.S. v odborném
autoservisu.
BEZPEČNOSTNÍ PÁSY
POUŽITÍ BEZPEČNOSTNÍCH PÁSŮ
56) 57) 58)
Všechna místa na sedadlech vozidla jsou
opatřena tříbodovými bezpečnostními
pásy s navíječem.
Mechanismus navíječe zablokuje pás při
prudkém zabrzdění nebo zpomalení
nárazem. Díky této charakteristice lze za
normálního stavu pás volně natáhnout a
uzpůsobit dokonale tělu cestujícímu. Při
nehodě se bezpečnostní pás zablokuje a
sníží tak riziko nárazu těla cestujícího do
zařízení kabiny nebo vymrštění z vozidla.
Řidič je povinen dodržovat vnitrostátní
předpisy stanovující povinnost a způsob
používání bezpečnostních pásů (a zajistit
jejich dodržování i ostatními osobami
cestujícími ve vozidle).
Bezpečnostními pásy se řádně
připoutejte před každou jízdou.
Použití bezpečnostních pásů
Při poutání bezpečnostními pásy je nutno
držet hrudník rovně a opírat se zády do
opěradla.
Zapnutí bezpečnostního pásu: uchopte
přezku 1 obr. 41 bezpečnostního pásu a
zasuňte ji do zámku 2 na zaklapnutí.
Pokud se bezpečností pás při vytahování
zablokuje, nechejte jej o kousek navinout
zpět a znovu za něj lehce zatáhněte.
70
BEZPEČNOST
