2020 Alfa Romeo 4C Instrukcja obsługi (in Polish)

15

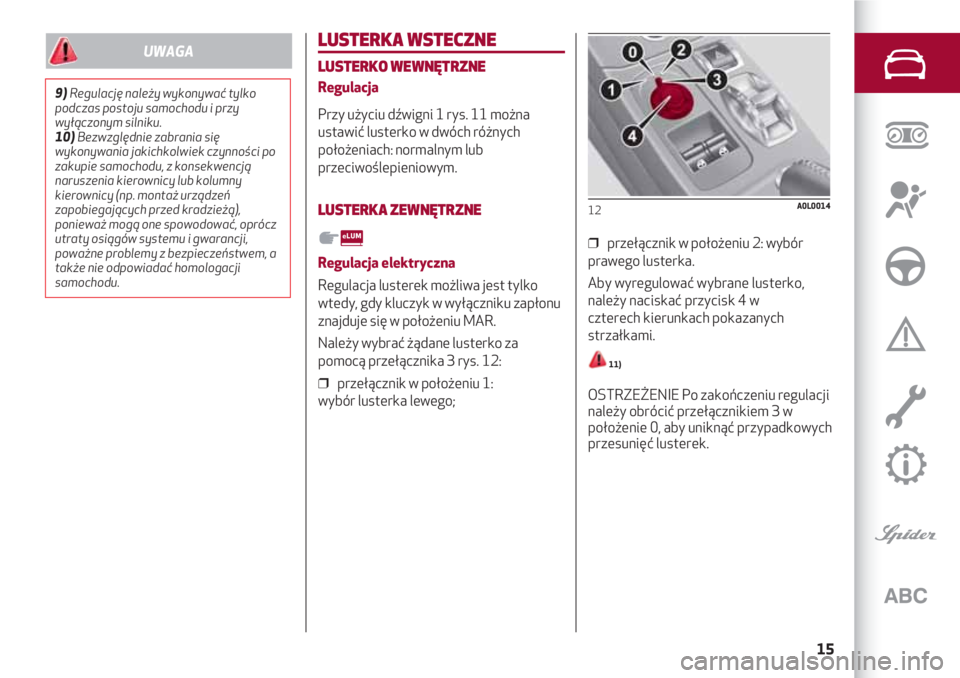

LUSTERKA WSTECZNE
LUSTERKO WEWNĘTRZNE
Regulacja
Przy użyciu dźwigni 1 rys. 11 można
ustawić lusterko w dwóch różnych
położeniach: normalnym lub
przeciwoślepieniowym.
LUSTERKA ZEWNĘTRZNE
Regulacja elektryczna
Regulacja lusterek możliwa jest tylko
wtedy, gdy kluczyk w wyłączniku zapłonu
znajduje się w położeniu MAR.
Należy wybrać żądane lusterko za
pomocą przełącznika 3 rys. 12:
❒ przełącznik w położeniu 1:
wybór lusterka lewego;
❒ przełącznik w położeniu 2: wybór
prawego lusterka.
Aby wyregulować wybrane lusterko,
należy naciskać przycisk 4 w
czterech kierunkach pokazanych
strzałkami.
11)
OSTRZEŻENIE Po zakończeniu regulacji
należy obrócić przełącznikiem 3 w
położenie 0, aby uniknąć przypadkowych
przesunięć lusterek.
12A0L0014
9)Regulację należy wykonywać tylko
podczas postoju samochodu i przy
wyłączonym silniku.
10)Bezwzględnie zabrania się
wykonywania jakichkolwiek czynności po
zakupie samochodu, z konsekwencją
naruszenia kierownicy lub kolumny
kierownicy (np. montaż urządzeń
zapobiegających przed kradzieżą),
ponieważ mogą one spowodować, oprócz
utraty osiągów systemu i gwarancji,
poważne problemy z bezpieczeństwem, a
także nie odpowiadać homologacji
samochodu.
UWAGA

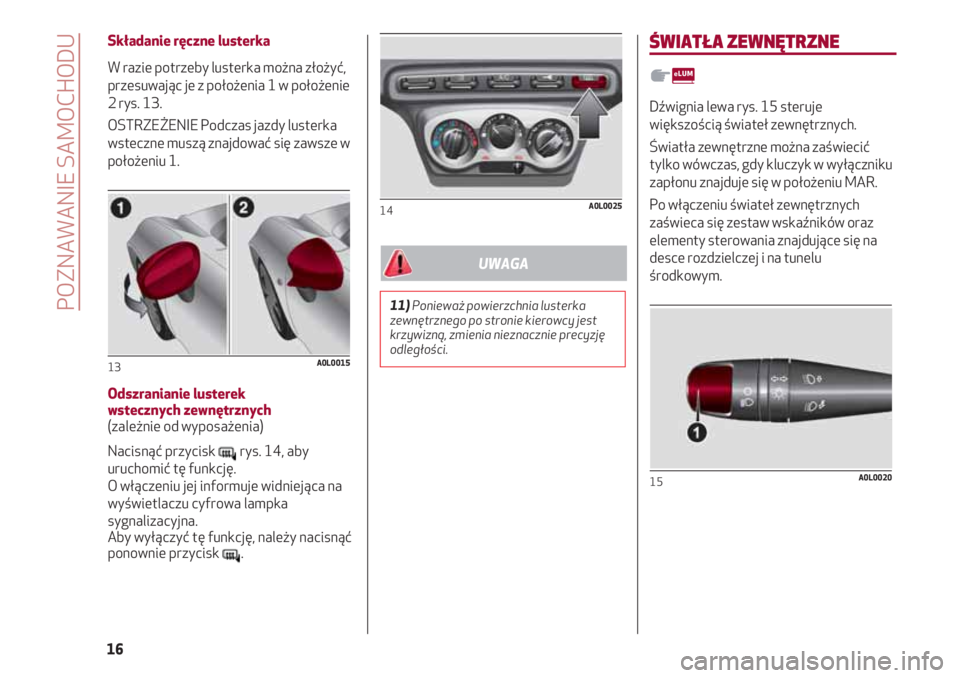

Składanie ręczne lusterka
W razie potrzeby lusterka można złożyć,
przesuwając je z położenia 1 w położenie
2 rys. 13.
OSTRZEŻENIE Podczas jazdy lusterka
wsteczne muszą znajdować się zawsze w
położeniu 1.
Odszranianie lusterek
wstecznych zewnętrznych
(zależnie od wyposażenia)
Nacisnąć przycisk rys. 14, aby
uruchomić tę funkcję.
O włączeniu jej informuje widniejąca na
wyświetlaczu cyfrowa lampka
sygnalizacyjna.
Aby wyłączyć tę funkcję, należy nacisnąć
ponownie przycisk .
13A0L0015
14A0L0025
ŚWIATŁA ZEWNĘTRZNE
Dźwignia lewa rys. 15 steruje
większością świateł zewnętrznych.
Światła zewnętrzne można zaświecić
tylko wówczas, gdy kluczyk w wyłączniku
zapłonu znajduje się w położeniu MAR.
Po włączeniu świateł zewnętrznych
zaświeca się zestaw wskaźników oraz
elementy sterowania znajdujące się na
desce rozdzielczej i na tunelu
środkowym.
15A0L0020
POZNAWANIE SAMOCHODU
16
11)Ponieważ powierzchnia lusterka
zewnętrznego po stronie kierowcy jest
krzywizną, zmienia nieznacznie precyzję
odległości.
UWAGA

17
ŚWIATŁA DO JAZDY DZIENNEJ (D.R.L.)
„Daytime Running Lights”
Gdy kluczyk w wyłączniku zapłonu
znajduje się w położeniu MAR i pokrętło 1
rys. 15 obrócone jest w położenie
å,
wówczas zaświecają się światła do jazdy
dziennej.
Pozostałe lampy oraz oświetlenie
wewnętrzne jest zgaszone.
OSTRZEŻENIE Światła do jazdy dziennej
stanowią alternatywę do świateł mijania
w miejscach, w których wymagane jest
ich stosowanie podczas jazdy w dzień;
niemniej światła takie można stosować,
nawet jeśli taki przepis nie obowiązuje.
OSTRZEŻENIE Światła do jazdy dziennej
nie zastępują świateł mijania podczas
jazdy w tunelu lub w nocy.
Używanie świateł do jazdy dziennej
regulowane jest Kodeksem Drogowym
kraju, w którym się podróżuje.
ŚWIATŁA POZYCYJNE/MIJANIA
Gdy kluczyk wyłącznika zapłonu znajduje
się w położeniu MAR, należy przekręcić
pokrętło 1 rys. 15 w położenie 2.
Światła do jazdy dziennej gasną i
zaświecają się światła pozycyjne oraz
światła mijania. W zestawie wskaźników
zaświeca się lampka sygnalizacyjna 3.
ŚWIATŁA POSTOJOWE
Zaświecają się tylko wówczas,
kiedy kluczyk w wyłączniku zapłonu
znajduje się w położeniu STOP lub jest
wyjęty, po ustawieniu pokrętła
1 rys. 15 najpierw w położeniu
å, a
następnie w położeniu 2.
W zestawie wskaźników zaświeci się
lampka sygnalizacyjna 3.
ŚWIATŁA DROGOWE
Aby włączyć światła drogowe, gdy
pokrętło A znajduje się w położeniu2,
należy przyciągnąć dźwignię w stronę
kierownicy, tak aż nastąpi przeskok.
W zestawie wskaźników zaświeci się
lampka sygnalizacyjna 1.
Po ponownym pociągnięciu dźwigni w
kierunku kierownicy i nastąpieniu
przeskoku światła drogowe
wyłączają się, ponownie włączają się
światła mijania i gaśnie lampka
sygnalizacyjna 1.
SYGNAŁY ŚWIETLNE
Włączają się po pociągnięciu dźwigni w
stronę kierownicy (pozycja niestabilna),
niezależnie od położenia pokrętła
1 rys. 15. W zestawie wskaźników
zaświeci się lampka sygnalizacyjna 1.
KIERUNKOWSKAZY
Należy ustawić dźwignię rys. 15 w
położeniu (stabilnym):
❒ w górę: aktywacja prawego
kierunkowskazu;
❒ w dół: aktywacja lewego
kierunkowskazu.
W zestawie wskaźników miga lampka
sygnalizacyjna Dlub F.
Kierunkowskazy wyłączają się
automatycznie w momencie, w którym
samochód powraca w pozycję jazdy na
wprost.
URZĄDZENIE „FOLLOW ME HOME”
Umożliwia oświetlenie, przez określony
czas, przestrzeni przed samochodem.
Włączanie
Gdy kluczyk w wyłączniku zapłonu
znajduje się w położeniu STOP lub jest
wyjęty, w ciągu 2 minut po wyłączeniu
silnika należy pociągnąć dźwignię rys. 15
w stronę kierownicy.
Każdorazowy ruch dźwigni powoduje
wydłużenie czasu świecenia się świateł o
30 sekund, do maksymalnie
210 sekund; po upływie tego czasu
światła wyłączają się automatycznie.
Wyłączanie
Należy przytrzymać dźwignię rys. 15
przesuniętą w stronę kierownicy przez
ponad 2 sekundy.

ŚWIATŁO PRZECIWMGŁOWE TYLNE
Działanie
Aby włączyć/wyłączyć światło, należy
nacisnąć przycisk 4rys. 16.
O włączeniu tylnego światła
przeciwmgłowego informuje zaświecona
dioda przycisku włączającego. Tylne
światło przeciwmgłowe zaświeca się
tylko wówczas, gdy włączone są światła
mijania.
16A0L0024
OŚWIETLENIE WNĘTRZA
LAMPA SUFITOWA
Klosz lampy sufitowej 1 rys. 17 może
przyjąć trzy różne położenia:
❒ wciśnięta prawa strona: światło
zawsze włączone
❒ wciśnięta lewa strona: światło zawsze
wyłączone
❒ położenie środkowe (neutralne):
lampa świeci się lub gaśnie po otwarciu
lub zamknięciu drzwi.
17A0L0060
DZIAŁANIE CZASOWE
LAMPY SUFITOWEJ
Aby ułatwić wejście/wyjście z
samochodu, szczególnie w warunkach
nocnych lub w miejscach słabo
oświetlonych, do dyspozycji są dwa
układy logiczne czasowego działania
lamp.
Działanie czasowe przy wsiadaniu do
samochodu
Światło lampy sufitowej zaświeca się w
następujący sposób:
❒ na około 10 sekund po odblokowaniu
drzwi;
❒ na około 3 minuty po otwarciu jednych
z drzwi;
❒ na około 10 sekund po zamknięciu
jednych z drzwi.
Świecenie czasowe lamp jest
przerywane po przekręceniu kluczyka w
wyłączniku zapłonu w pozycję MAR.
POZNAWANIE SAMOCHODU
18

19

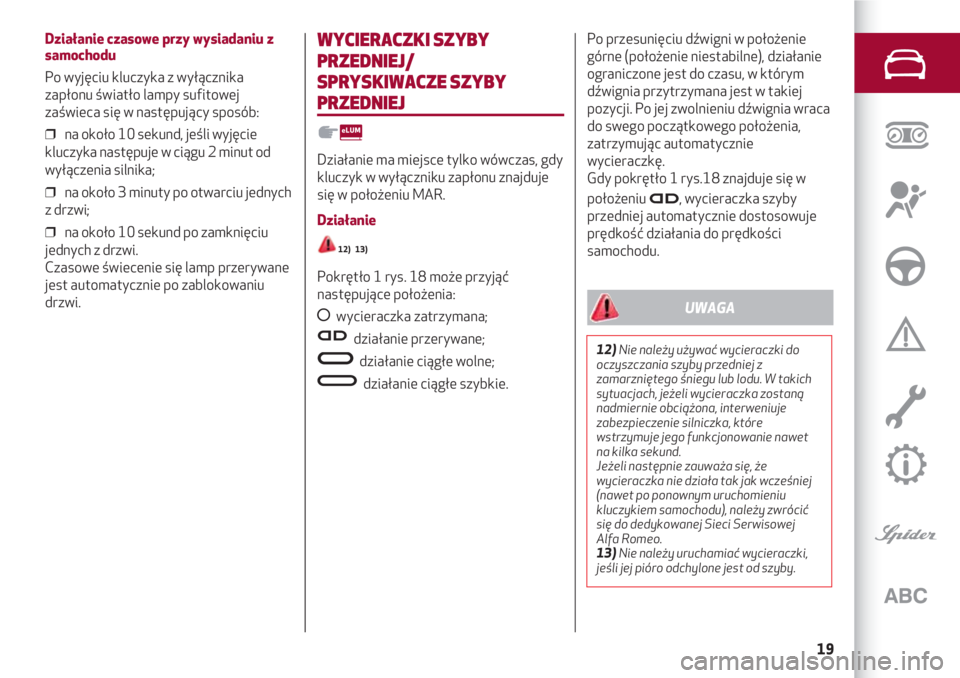

Działanie czasowe przy wysiadaniu z
samochodu
Po wyjęciu kluczyka z wyłącznika
zapłonu światło lampy sufitowej
zaświeca się w następujący sposób:
❒ na około 10 sekund, jeśli wyjęcie
kluczyka następuje w ciągu 2 minut od
wyłączenia silnika;
❒ na około 3 minuty po otwarciu jednych
z drzwi;
❒ na około 10 sekund po zamknięciu
jednych z drzwi.
Czasowe świecenie się lamp przerywane
jest automatycznie po zablokowaniu
drzwi.
WYCIERACZKI SZYBY
PRZEDNIEJ/
SPRYSKIWACZE SZYBY
PRZEDNIEJ
Działanie ma miejsce tylko wówczas, gdy
kluczyk w wyłączniku zapłonu znajduje
się w położeniu MAR.
Działanie
12) 13)
Pokrętło 1 rys. 18 może przyjąć
następujące położenia:
åwycieraczka zatrzymana;
działanie przerywane;
działanie ciągłe wolne;
działanie ciągłe szybkie.
Po przesunięciu dźwigni w położenie
górne (położenie niestabilne), działanie
ograniczone jest do czasu, w którym
dźwignia przytrzymana jest w takiej
pozycji. Po jej zwolnieniu dźwignia wraca
do swego początkowego położenia,
zatrzymując automatycznie
wycieraczkę.
Gdy pokrętło 1 rys.18 znajduje się w
położeniu , wycieraczka szyby
przedniej automatycznie dostosowuje
prędkość działania do prędkości
samochodu.
12)Nie należy używać wycieraczki do
oczyszczania szyby przedniej z
zamarzniętego śniegu lub lodu. W takich
sytuacjach, jeżeli wycieraczka zostaną
nadmiernie obciążona, interweniuje
zabezpieczenie silniczka, które
wstrzymuje jego funkcjonowanie nawet
na kilka sekund.
Jeżeli następnie zauważa się, że
wycieraczka nie działa tak jak wcześniej
(nawet po ponownym uruchomieniu
kluczykiem samochodu), należy zwrócić
się do dedykowanej Sieci Serwisowej
Alfa Romeo.
13)Nie należy uruchamiać wycieraczki,
jeśli jej pióro odchylone jest od szyby.
UWAGA

POZNAWANIE SAMOCHODU
20
KLIMATYZACJA
OGRZEWANIE I WENTYLACJA
2)
1 pokrętło regulacji temperatury powietrza (mieszanie powietrza ciepłego/zimnego);
2 suwak włączania/wyłączania recyrkulacji powietrza wewnętrznego;
3 pokrętło włączania/regulacji wentylatora;
4 pokrętło rozdziału przepływu powietrza:
μnawiew powietrza z wylotów środkowych i bocznych;
∑nawiew powietrza z wylotów środkowych i bocznych oraz wylotów w okolicy nóg;
∂nawiew powietrza z wylotów w okolicy nóg;
∏nawiew powietrza z wylotów w okolicy nóg, wylotów bocznych i nawiew na szybę przednią;
-nawiew powietrza na szybę przednią i z wylotów bocznych.
19A0L0003

21

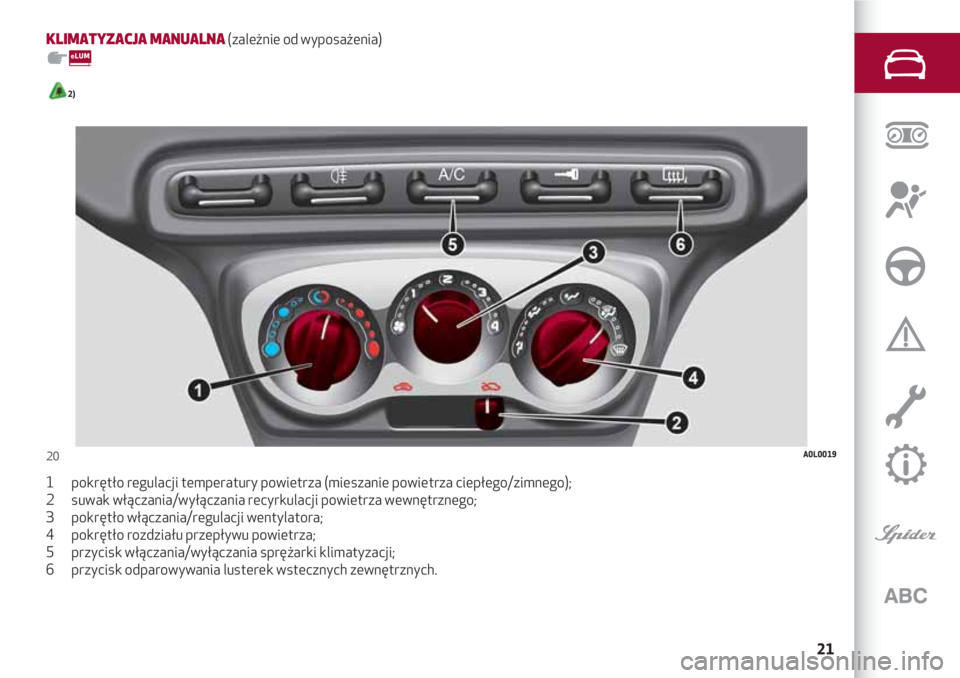

KLIMATYZACJA MANUALNA (zależnie od wyposażenia)
2)
1 pokrętło regulacji temperatury powietrza (mieszanie powietrza ciepłego/zimnego);
2 suwak włączania/wyłączania recyrkulacji powietrza wewnętrznego;
3 pokrętło włączania/regulacji wentylatora;
4 pokrętło rozdziału przepływu powietrza;
5 przycisk włączania/wyłączania sprężarki klimatyzacji;
6 przycisk odparowywania lusterek wstecznych zewnętrznych.
20A0L0019

POZNAWANIE SAMOCHODU

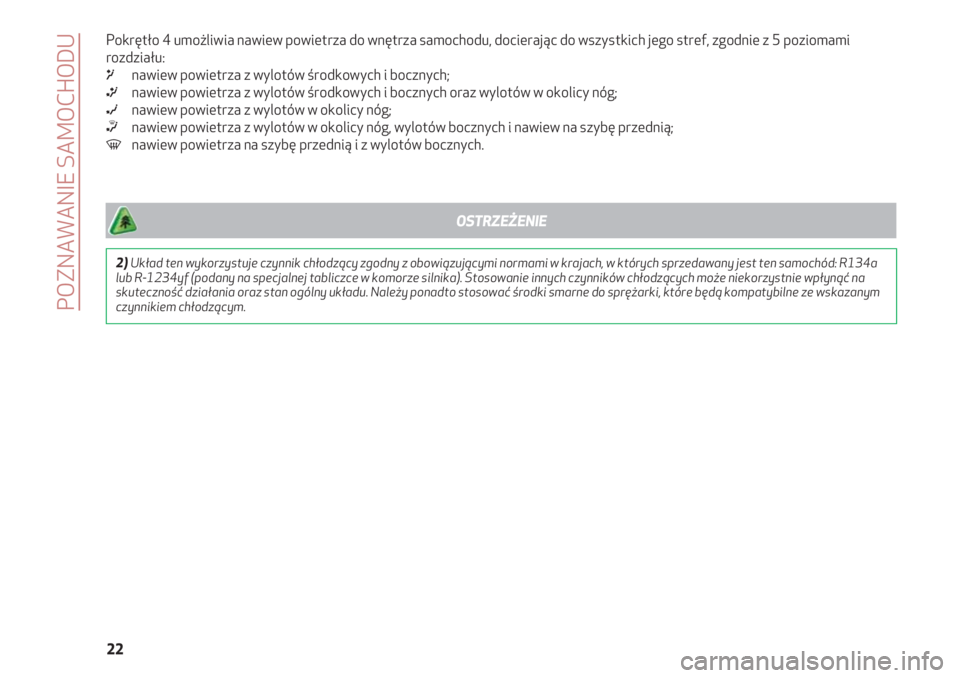

22 Pokrętło 4 umożliwia nawiew powietrza do wnętrza samochodu, docierając do wszystkich jego stref, zgodnie z 5 poziomami
rozdziału:
μnawiew powietrza z wylotów środkowych i bocznych;
∑nawiew powietrza z wylotów środkowych i bocznych oraz wylotów w okolicy nóg;
∂nawiew powietrza z wylotów w okolicy nóg;
∏nawiew powietrza z wylotów w okolicy nóg, wylotów bocznych i nawiew na szybę przednią;
-nawiew powietrza na szybę przednią i z wylotów bocznych.
2)Układ ten wykorzystuje czynnik chłodzący zgodny z obowiązującymi normami w krajach, w których sprzedawany jest ten samochód: R134a
lub R-1234yf (podany na specjalnej tabliczce w komorze silnika). Stosowanie innych czynników chłodzących może niekorzystnie wpłynąć na
skuteczność działania oraz stan ogólny układu. Należy ponadto stosować środki smarne do sprężarki, które będą kompatybilne ze wskazanym
czynnikiem chłodzącym.
OSTRZEŻENIE
