Page 145 of 156
143
WYMIARY
Wymiary podane są w mm i odnoszą się do samochodu posiadającego oryginalne opony na wyposażeniu.
Wysokość jest mierzona w samochodzie bez obciążenia.
POJEMNOŚĆ BAGAŻNIKA Objętość w samochodzie nieobciążonym (wg norm V.D.A.) = 110 dm
3
121A0L0205
BACDEFGHL
3990 864 2380 746 1189 1639 1868 1606 2090
Page 146 of 156
SPIDER
144
OSIĄGI
Prędkość maksymalna (km/h)Przyspieszenie od 0 do 100 km/h (s)
1750 Turbo Benzyna 257 4,5
Wersje
DANE OGÓLNE1750 Turbo Benzyna
Kod typu 960A100
Cykl Otto
Ilość i ułożenie cylindrów 4 w rzędzie
Średnica i skok tłoków (mm) 83 x 80,5
Całkowita pojemność skokowa (cm³) 1742
Stopień sprężania 9,25 ± 0,25
Moc maksymalna (CEE) (kW) 177 (*)
Moc maksymalna (CEE) (KM) 240
- odnośna prędkość obrotowa (obr./min) 6000
Maksymalny moment obrotowy (CEE) (Nm) 350 (*)
Maksymalny moment obrotowy (CEE) (kgm) 35,7
- odnośna prędkość obrotowa (obr./min) 2100 ÷ 4000
Świece zapłonowe NGK ILKAR7D6G
Paliwo Benzyna zielona bezołowiowa o liczbie oktanowej (R.O.N.) 98 lub 95 (Specyfikacja EN228)
(*) Wartości uzyskane przy użyciu benzyny zielonej bezołowiowej o liczbie oktanowej (R.O.N.) 98.
SILNIK
Page 147 of 156
145

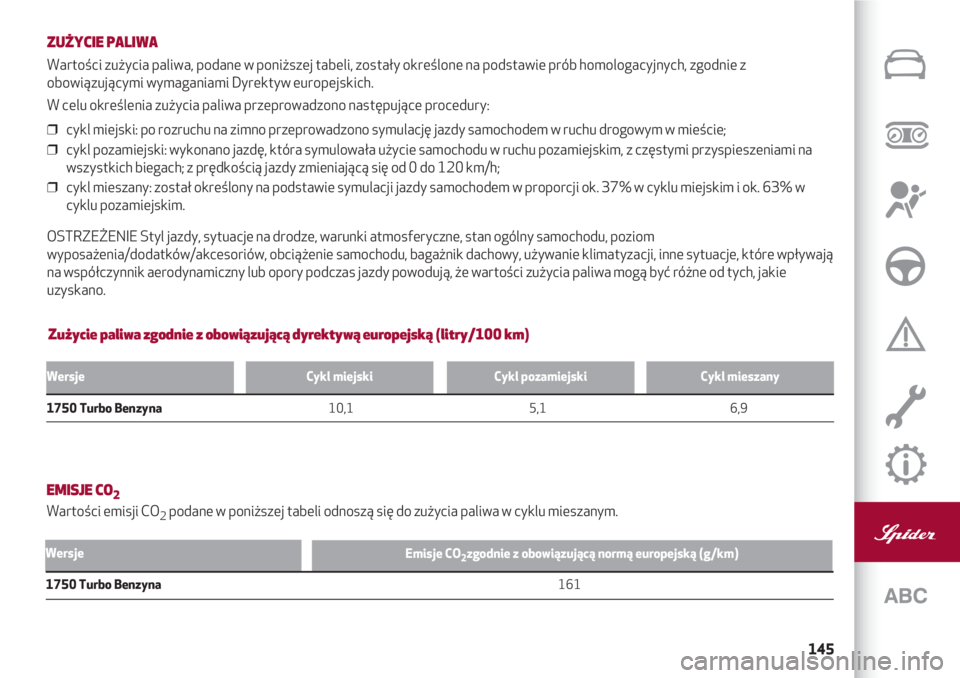

Zużycie paliwa zgodnie z obowiązującą dyrektywą europejską (litry/100 km) ZUŻYCIE PALIWA
Wartości zużycia paliwa, podane w poniższej tabeli, zostały określone na podstawie prób homologacyjnych, zgodnie z
obowiązującymi wymaganiami Dyrektyw europejskich.
W celu określenia zużycia paliwa przeprowadzono następujące procedury:
❒ cykl miejski: po rozruchu na zimno przeprowadzono symulację jazdy samochodem w ruchu drogowym w mieście;
❒ cykl pozamiejski: wykonano jazdę, która symulowała użycie samochodu w ruchu pozamiejskim, z częstymi przyspieszeniami na
wszystkich biegach; z prędkością jazdy zmieniającą się od 0 do 120 km/h;
❒ cykl mieszany: został określony na podstawie symulacji jazdy samochodem w proporcji ok. 37% w cyklu miejskim i ok. 63% w
cyklu pozamiejskim.
OSTRZEŻENIE Styl jazdy, sytuacje na drodze, warunki atmosferyczne, stan ogólny samochodu, poziom
wyposażenia/dodatków/akcesoriów, obciążenie samochodu, bagażnik dachowy, używanie klimatyzacji, inne sytuacje, które wpływają
na współczynnik aerodynamiczny lub opory podczas jazdy powodują, że wartości zużycia paliwa mogą być różne od tych, jakie
uzyskano.
WersjeCykl miejski Cykl pozamiejski Cykl mieszany
1750 Turbo Benzyna 10,1 5,1 6,9
Emisje CO2zgodnie z obowiązującą normą europejską (g/km)
EMISJE CO2
Wartości emisji CO2podane w poniższej tabeli odnoszą się do zużycia paliwa w cyklu mieszanym.
1750 Turbo Benzyna 161
Wersje
Page 148 of 156

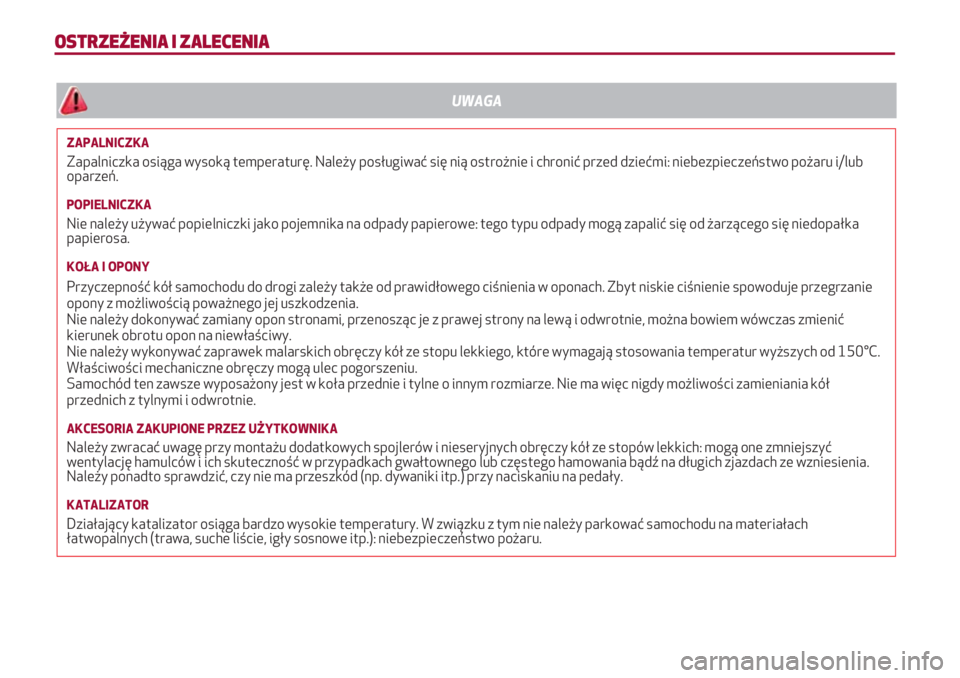

OSTRZEŻENIA I ZALECENIA
ZAPALNICZKA
Zapalniczka osiąga wysoką temperaturę. Należy posługiwać się nią ostrożnie i chronić przed dziećmi: niebezpieczeństwo pożaru i/lub
oparzeń.
POPIELNICZKA
Nie należy używać popielniczki jako pojemnika na odpady papierowe: tego typu odpady mogą zapalić się od żarzącego się niedopałka
papierosa.
KOŁA I OPONY
Przyczepność kół samochodu do drogi zależy także od prawidłowego ciśnienia w oponach. Zbyt niskie ciśnienie spowoduje przegrzanie
opony z możliwością poważnego jej uszkodzenia.
Nie należy dokonywać zamiany opon stronami, przenosząc je z prawej strony na lewą i odwrotnie, można bowiem wówczas zmienić
kierunek obrotu opon na niewłaściwy.
Nie należy wykonywać zaprawek malarskich obręczy kół ze stopu lekkiego, które wymagają stosowania temperatur wyższych od 150°C.
Właściwości mechaniczne obręczy mogą ulec pogorszeniu.
Samochód ten zawsze wyposażony jest w koła przednie i tylne o innym rozmiarze. Nie ma więc nigdy możliwości zamieniania kół
przednich z tylnymi i odwrotnie.
AKCESORIA ZAKUPIONE PRZEZ UŻYTKOWNIKA
Należy zwracać uwagę przy montażu dodatkowych spojlerów i nieseryjnych obręczy kół ze stopów lekkich: mogą one zmniejszyć
wentylację hamulców i ich skuteczność w przypadkach gwałtownego lub częstego hamowania bądź na długich zjazdach ze wzniesienia.
Należy ponadto sprawdzić, czy nie ma przeszkód (np. dywaniki itp.) przy naciskaniu na pedały.
KATALIZATOR
Działający katalizator osiąga bardzo wysokie temperatury. W związku z tym nie należy parkować samochodu na materiałach
łatwopalnych (trawa, suche liście, igły sosnowe itp.): niebezpieczeństwo pożaru.
UWAGA
Page 149 of 156
Page 150 of 156
Page 151 of 156
149
SPIS ALFABETYCZNY
Akumulator ...................................................113
ładowanie .................................................113
wymiana ....................................................114
zalecenia dotyczące przedłużenia
jego trwałości.........................................114
Alarm ....................................................................11
Alfa Romeo Code ...........................................12
Bagażnik/Pokrywa komory silnika.......24
Bezpieczeństwo .............................................49
Bezpieczne przewożenie dzieci..............60
Bezpieczniki (wymiana) ..............................87
Blokada drzwi ..................................................12
Blokada kierownicy.......................................11
Czujniki di parkowania ................................77
Czyszczenie
(z zewnątrz i wewnątrz) ...............116/118
elementy obszyte skórą ...................118
elementy z tworzywa i poszycia ...118
komora silnika........................................116
reflektory przednie .............................116
siedzenia i elementy z tkaniny.......118
siedzenia skórzane ..............................118
szyby ...........................................................116
wnętrze samochodu ...........................117Czyszczenie i konserwacja
karoserii...........................................................115
Czyszczenie szyb ........................................116
Dane identyfikacyjne ...............................120
oznaczenie nadwozia .........................121
oznaczenie silnika ................................121
tabliczka lakieru nadwozia ..............121
tabliczka z danymi
identyfikacyjnymi ................................120
Dane techniczne ..........................................119
Deska rozdzielcza .............................................8
Drzwi.....................................................................12
blokowanie/odblokowywanie
centralne ......................................................12
Dwusprzęgłowa skrzynia
biegów TCT .......................................................70
Elektryczne podnośniki szyb ..................23
Emisje CO
2.....................................................133
Filtr powietrza .............................................112
Fix&Go Automatic.........................................94
Follow Me Home.............................................17
Fotelik dla dzieci ....................................61/62
Foteliki zalecane przez markę
Alfa Romeo........................................................62
Gear Shift Indicator .....................................32
Hamulce (poziom płynu) .........................110
Hamulec ręczny...............................................69 Holowanie samochodu ................................99
montaż uchwytu holowniczego ........99
Karoseria........................................................115
gwarancja na korozję..........................115
konserwacja ............................................116
zabezpieczenia przed
czynnikami atmosferycznymi .......115
Kierownica .........................................................14
Kierunkowskazy tylne .................................85
Kierunkowskazy .............................................17
wymiana żarówki .....................................82
Klimatyzacja manualna ...............................21
Klimatyzacja .....................................................20
Kluczyki ..................................................................9
kluczyk mechaniczny.......................................9
kluczyk z pilotem ...............................................9
Kod silnika ......................................................121
Koła ....................................................................123
ciśnienie pompowania .......................124
Fix&Go Automatic ..................................94
naprawa koła .............................................94
wymiana koła.............................................90
Komora silnika .............................................106
mycie ..........................................................116
sprawdzanie poziomów ....................106
Komputer (Trip Computer) .......................33
Koniecznie przeczytać....................................2
Kontrole okresowe ....................................105
Korzystanie z instrukcji..................................3
Page 152 of 156
SPIS ALFABETYCZNY
150
Lakier (tabliczka identyfikacyjna) .....121
Lampa sufitowa ..............................................18
Lampki sygnalizacyjne i komunikaty ...34
Lusterka wsteczne ........................................15
Lusterka zewnętrzne ..................................15
Lusterko wewnętrzne..................................15
Łańcuchy przeciwpoślizgowe ..............126
Masy .................................................................128
Materiały eksploatacyjne
(parametry) ....................................................130
Menu ustawień........................................32/33
Modyfikacje/zmiany w
samochodzie........................................................4
Montaż fotelika dziecięcego typu
„uniwersalnego” ..............................................61
Na postoju .........................................................69
hamulec ręczny .........................................69
Napinacze pasów bezpieczeństwa.......59
ograniczniki obciążenia ........................60
Numer nadwozia..........................................121
Numer silnika ................................................121
Obręcze kół i opony ..................................123
łańcuchy przeciwpoślizgowe .........126
opony zimowe ........................................124
wymiary .....................................................123
Obrotomierz .............................................30, 31Obsługa i konserwacja .............................101
karoseria...................................................115
kontrole okresowe ..............................106
przeglądy okresowe ...........................102
używanie samochodu w trudnych
warunkach................................................105
wykaz czynności przeglądów
okresowych .............................................103
Ograniczniki obciążenia..............................60
Ogrzewanie i wentylacja.............................20
Olej silnikowy zużycie ...............................108
sprawdzanie poziomu ........................108
Oleje (parametry)........................................130
Opony ...............................................................123
ciśnienie pompowania .......................124
Fix&Go automatic (zestaw) ...............94
opony na wyposażeniu.......................123
opony zimowe ........................................124
Opony zimowe ..............................................124
Osiągi ................................................................132
Oświetlenie wnętrza ....................................18
Otwieranie/zamykanie bagażnika ........24
Otwieranie/zamykanie drzwi...................13
Otwieranie/zamykanie pokrywy
komory silnika..................................................24
Pasy bezpieczeństwa..................................57
używanie ......................................................57Pilot ..........................................................................9
Płyn chłodzący silnik .................................108
Podnoszenie samochodu ........................114
Podnośnik ..........................................................90
Podświetlenie tablicy rejestracyjnej
wymiana żarówek ..........................................87
Pojemności ........................................................79
Pokrywa komory silnika
(otwieranie/zamykanie) .....................24/25
Poznawanie samochodu ................................7
Pozycje menu ...................................................34
Prędkościomierz ............................................30
Przednia poduszka powietrzna po
stronie kierowcy .............................................64
Przednia poduszka powietrzna po
stronie pasażera a foteliki
dla dzieci .............................................................64
Przednia poduszka powietrzna po
stronie pasażera.............................................64
Reflektory (wymiana żarówek) ..............84
Reflektory..........................................................25
regulacja reflektorów za granicą.....25
ustawienie wiązki świetlnej ...............25
Siedzenia ...........................................................13
Silnik (komora) .............................................106
dane techniczne ....................................119
kody identyfikacyjne ..........................120
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
