TAUSTAPEILI
40)
Taustapeilin säätäminen
Ennen ajamista säädä taustapeili
kuva 14 niin, että takaikkuna näkyy sen
keskellä.
Ajovalojen häikäisyn vähentäminen
Säädä peili häikäisynestovivulla
päivä-asentoon.
Paina häikäisynestovipu 1
kuva 15 eteenpäin päivällä ajettaessa
(A-asento).
Vedä vipu taka-asentoon takaa tulevien
ajoneuvojen ajovalojen häikäisyn
vähentämiseksi (B-asento).
SÄHKÖPEILIT
Virtakatkaisin on kytkettävä ACC- tai
ON-asentoon.
Sähköpeilejä voi säätää seuraavasti:
valitse vasemman tai oikean puolen
peili kääntämällä peilikytkintä
vasemmalle 1 kuva 16 (L = left, vasen)
tai oikealle 2 (R = right, oikea)
paina peilikytkintä haluamaasi
suuntaan.
Peilin säätämisen jälkeen lukitse säädöt
kääntämällä kytkin keskiasentoon 0,
mikä estää kytkimen tahattoman
käytön.
TAITTUVAT PEILIT
39)
Taita ulkopeili käsin taaksepäin kuva 17,
kunnes se on ajoneuvon linjassa.
1404060102-ADJ-001AB
1504060102-MAN-002AB1604060101-L73-073AB
1704060101-12R-001AB
23

HUOMIO
38)Muista katsoa olkasi yli ennen kaistan
vaihtamista. Kaistan vaihtaminen
huomioimatta convex-taustapeilissä
näkyvän ajoneuvon todellista etäisyyttä on
vaarallista. Se voi johtaa vakavaan
onnettomuuteen. Convex-taustapeilissä
näkyvät kohteet ovat lähempänä kuin miltä
näyttää.
39)Käännä ulkoiset taustapeilit aina
takaisin ajoasentoon ennen käynnistämistä:
ajaminen ulkoisten taustapeilien ollessa
käännettyinä sisäänpäin on vaarallista.
Näkyvyys taaksepäin on huono, mikä voi
johtaa onnettomuuteen.
40)Takapenkille ei pidä lastata tavaroita,
jotka nousevat takaselkänojaa
korkeammalle: selkänojaa korkeampi lasti
on vaaraksi. Se voi estää taustapeilin
näkyvyyden, minkä seurauksena voit
törmätä toiseen autoon vaihtaessasi
kaistaa.
ULKOVALOT
AJOVALOT
Sytytä tai sammuta ajovalot, muut
ulkovalot ja kojetaulun valot kääntämällä
ajovalokytkintä 1 kuva 18.
Kun ajovalokytkin on asetettu asentoon
tai, mittaritaulunvalot
päällä -merkkivalo syttyy.
Automaattisella valojen hallinnalla
Kun ajonvalokytkin on asetettu
asentoonAUTO, mittaritaulun valot
päällä -merkkivalo syttyy/sammuu
yhdessä ajovalojen automaattisen
päälle/pois päältä kytkennän kanssa.
VAROITUS Älä jätä valoja päälle
moottorin ollessa sammutettuna, ellei
se ole turvallisuuden kannalta
välttämätöntä, jotta akku ei kulu
loppuun.
PÄIVÄAJOVALOT (DRL)
41) 42)
Jotkut maat vaativat liikkeellä olevassa
ajoneuvossa käytettävän valoja
(ajovalot) päivällä.
Ajovalot syttyvät automaattisesti
ajoneuvon alkaessa liikkua.
Ne sammuvat, kun pysäköintijarru
kytketään päälle tai kun valintavipu
käännetään P-asentoon
(automaattivaihteet).
KAUKOVALOT
Ajovalot voi vaihtaa kaukovaloista
lähivaloihin ja takaisin kääntämällä vipua
eteen- tai taaksepäin.
Kun kaukovalot ovat päällä,
-varoitusvalo palaa.
VÄLÄYTYS ENNEN
OHITUSTA
Käytettävissä, kun virtakatkaisin on
ON-asennossa.
Väläytä ajovaloja vetämällä vipu itseesi
päin (ajovalokytkimen ei tarvitse olla
päällä).
Kojelaudan
-varoitusvalo syttyy
samanaikaisesti.
Vipu palaa normaaliin asentoon, kun
päästät irti.
1805030101-121-001AB
24
AJONEUVOOSI TUTUSTUMINEN

AUTOMAATTIVALOT(kun varusteena)
Valoanturi
Kun ajovalokytkin onAUTO-asennossa
ja virtakatkaisin on ON-asennossa,
valoanturi aistii ympäröivän valon tai
pimeyden ja sytyttää tai sammuttaa
ajovalot, muut ulkovalot ja kojetaulun
valot automaattisesti.
VAROITUS Valoanturi toimii myös
sadeanturina tuuliasinpyyhkijöiden
ohjauksessa. Pidä kädet ja lastat poissa
tuulilasin luota, kun pyyhkimen vipu on
AUTO-asennossa ja virtakytkin laitetaan
asentoon ON, sillä sormet voivat jäädä
puristuksiin tai pyyhkijät ja niiden sulat
voivat vahingoittua, kun pyyhkijät
aktivoituvat automaattisesti. Jos aiot
puhdistaa tuulilasin, varmista, että
pyyhkimet on sammutettu kokonaan
(tämä on erityisen tärkeä poistettaessa
lunta ja jäätä) erityisesti silloin, kun
moottori halutaan jättää käyntiin.
SAATTOVALO
JÄRJESTELMÄ
Saattovalojärjestelmä sytyttää ajovalot
(lähivalot), kun vipua käytetään.
Järjestelmän aktivointi
Kun virtakatkaisin on ACC- tai
OFF-asennossa ja vipua vedetään,
lähivalot syttyvät.Ajovalot sammuvat tietyn ajan kuluttua
ovien sulkemisesta.
Aikaviive, jonka kuluttua ajovalot ovien
sulkemisen jälkeen sammuvat, on
säädettävissä. Jos mitään toimintoja ei
suoriteta 3 minuutin kuluessa vivun
vetämisestä, ajovalot sammuvat.
Ajovalot sammuvat, jos vipua vedetään
uudelleen ajovalojen ollessa päällä.
ETUSUMUVALOT
(jos varusteena)
Etusumuvaloa voidaan käyttää
virtakatkaisimen ollessa ON-asennossa.
Sytytä etusumuvalot käyttämällä tätä
kytkintä. Etusumuvalot parantavat
näkyvyyttä yöllä ja sumuisissa
olosuhteissa.
Käynnistäminen
Käännä ajovalokytkin 1
kuva 19
tai-asentoon ennen
etusumuvalojen aktivointia.
Pyöritä sumuvalokytkin 2
tai
-asentoon (kytkin kääntyy
automaattisesti
-asentoon).Kojetaulun
-varoitusvalo syttyy
etusumuvalojen ollessa päällä.
Sammuttaminen
Sammuta etusumuvalot tekemällä jokin
seuraavista:
käännä sumuvalokytkin
2 OFF-asentoon;
käännä ajovalokytkin 1 OFF-
asentoon;
käännä virtakatkaisin muuhun kuin
ON-asentoon.
Automaattisella valojen hallinnalla
Kun sumuvalon kytkin 2 on asennossa
tai ajovalojen kytkin on
AUTO-asennossa, sumuvalot syttyvät,
kun ajovalot, ulkovalot ja kojetaulun valo
sytytetään.
Kun sumuvalon kytkin 2 käännetään
asentoon
ajovalojen tai
etusumuvalojen ollessa päällä
(sumuvalon kytkin palaa automaattisesti
1905030101-121-001AB
25

asentoon), takasumuvalo syttyy ja
takasumuvalon merkkivalo syttyy
mittaristossa.
TAKASUMUVALOT
Takasumuvaloja voi käyttää, kun
sytytysvirta on ON-asennossa.
Takasumuvalon avulla ajoneuvosi näkyy
paremmin. Kun valot on sytytetty,
takasumuvalojen merkkivalo syttyy
kojetaulussa.
Mallit, joissa on etusumuvalot
Käynnistäminen
Ajovalojen kytkimen 1 pitää olla
asennossa
taiennen
takasumuvalojen päälle kytkemistä.
Kytkeäksesi päälle takasumuvalo, kierrä
sumuvalokytkin 2 asentoon
(sumuvalokytkin palautuu
automaattisesti asentoon
).
Mittariston merkkivalo
palaa
takasumuvalon ollessa päällä.
Sammuttaminen
Sammuta takasumuvalo toimimalla
yhdellä seuraavista tavoista:
käännä sumuvalokytkin 2 asentoon
uudelleen (sumuvalokytkin palautuu
automaattisesti asentoon
)
kytke ajovalokytkin 1 OFF-asentoon
käännä virtakatkaisin muuhun kuin
ON-asentoon.
Mittariston merkkivalo
sammuu, kun
takasumuvalo sammutetaan.HUOMAUTUS
Etusumuvalot syttyvät, kun
takasumuvalo sytytetään.
Jos sumuvalon kytkin 2 käännetään
asentoon
(sumuvalon kytkin
palautuu automaattisesti asentoon
position), etusumuvalon merkkivalo
kojetaulussa syttyy myös.
Automaattisella valojen
hallinnalla. Kun ajovalojen kytkin on
AUTO-asennossa ja ajovalot, ulkovalot
ja mittaripaneelin valo palavat,
takasumuvalo voidaan sytyttää
kytkemällä takasumuvalon kytkin päälle.
Mallit, joissa ei ole etusumuvaloja
Ajovalojen täytyy olla päällä, jotta
takasumuvaloa voidaan käyttää.
Käynnistäminen
Kytke takasumuvalo päälle kiertämällä
sumuvalokytkin 2 asentoon
(sumuvalokytkin palautuu
automaattisesti sen alkuperäiseen
asentoon).
Takasumuvalon merkkivalo
mittaritaulussa palaa takasumuvalon
ollessa päällä.
Sammuttaminen
Sammuta takasumuvalo toimimalla
yhdellä seuraavista tavoista:
käännä sumuvalokytkin 2 asentoon
uudelleen (sumuvalokytkin palautuu
automaattisesti asentoon
)
käännä sumuvalokytkin
2 OFF-asentoon
kytke ajovalokytkin 1 OFF-asentoon.
Kun takasumuvalo sammutetaan,
takasumuvalon merkkivalo mittaristossa
sammuu.
SUUNTAVILKUT
Sytytinvirran täytyy olla ON-asennossa,
jotta vilkkuja voi käyttää.
Suuntavilkut
Käännä vipua alas (käännös
vasemmalle) tai ylös (käännös oikealle)
niin että se lukittuu. Vipu palautuu
automaattisesti takaisin käännöksen
jälkeen.
Jos merkkivako jatkaa vilkkumista
käännöksen jälkeen, siirrä vipu
manuaalisesti takaisi alkuasentoon.
Vilkun merkkivalot (vihreä)
kojetaulussa vilkkuvat ja
osoittavat käännöksen suunnan sen
mukaan, mihin suuntaan vipua on
käännetty.
NOTA Jos merkkivalo jää päälle
vilkumatta tai se vilkkuu epänormaalilla
tavalla, joku merkkivalon polttimista
saattaa olla palanut.
26
AJONEUVOOSI TUTUSTUMINEN

KAISTANVAIHDON
SIGNAALIT
Käännä vipua puolimatkaan kaistan
vaihdon suuntaan (kunnes merkkivalo
välähtää) ja pidä se paikoillaan. Vipu
palaa off-asentoon, kun päästät irti.
Kolmen väläyksen suuntavilkku
Kun päästät irti suuntavilkun vivusta,
sen merkkivalo välähtää kolmesti.
Toiminnon voi peruuttaa kääntämällä
vivun päinvastaiseen suuntaan kuin
äsken.
Mukautuva
etuvalojärjestelmä (AFS)
(kun varusteena)
Mukautuva etuvalojärjestelmä (AFS)
säätää automaattisesti etuvalot
vasemmalle tai oikealle yhdessä
ohjauspyörän käytön mukaan sen
jälkeen, kun ajovalot on kytketty päälle.
Järjestelmän vika tai toimintaolosuhteet
ilmoitetaan varoituksella. Katso
kappaletta "Kojelaudan varoitusvalot"
luvussa "Kojelaudan tunteminen".
HUOMAUTUS
Ajovalot toimivat siten, etteivät ne
sokaise vastakkaisesta suunnasta
tulevia kuljettajia siitä riippumatta
kummalla puolella tietä sinun on
ajettava ajoneuvoa (vasemman vai
oikeanpuoleinen liikenne). Sen vuoksi ei
ole tarpeen säätää optista ajovalojen
akselia, kun siirrytään ajamaanväliaikaisesti tien toisella puolella
(vasemman tai oikeanpuoleinen
liikenne).
Mukautuva etuvalojärjestelmä (AFS)
voidaan kytkeä käyttöön/ pois käytöstä
mukautustoiminnolla. Katso kappaletta
"Mukautusominaisuudet" luvussa
"Kojelaudan tunteminen".
SAATTOVALO
JÄRJESTELMÄ
Saattovalojärjestelmä sytyttää
ajoneuvon valot, kun lähettimen
lukituksenavaus-painiketta painetaan
ajoneuvon ulkopuolella.
Käynnistäminen
Jos virtakatkaisin ja ajovalokytkin ovat
alla esitetyssä asennossa, ajovalot
syttyvät, kun lähettimen
lukituksenavaus-painiketta painetaan ja
ajoneuvo saa lähettimen signaalin.
Ajovalot sammuvat tietyn ajan
(30 sekunnin) kuluttua.
Virtakatkaisin:off.
Ajovalokytkin:
tai
-asennossa.
NOTA Saattovalojärjestelmä voidaan
ottaa käyttöön tai poistaa käytöstä.
NOTA Kun lähettimen
painiketta
painetaan ja ajoneuvo saa signaalin,
ajovalot sammuvat.NOTA Kun ajovalokytkin on muussa
kuin
- tai-asennossa,
ajovalot sammuvat.
HUOMIO
41)Päiväajovalot ovat vaihtoehto lähivaloille
ajettaessa maassa, jossa valojen päällä
pitäminen on pakollista ajettaessa päivällä;
maissa, joissa valojen pitäminen ei ole
pakollista, päiväajovalojen käyttö on
sallittua.
42)Päiväajovalot eivät voi korvata lähivaloja
ajettaessa yöllä tai tunnelissa.
Päiväajovaloja on käytettävä sen maan
tielain mukaisesti, jossa kulloinkin ajetaan.
Noudata lainsäädäntöä.
27

TUULILASINPYYH
KIMET / PESIN
43) 44) 45)
8) 9) 10) 11)
Pyyhkimien käyttämiseksi sytytysvirran
pitää olla ON-asennossa.
NOTA HUOMAUTUS Jos
tuulilasinpyyhkimiä käytetään kylmällä
säällä tai lumisateella, ne voivat
pysähtyä tuulilasille kasautuneen lumen
vuoksi. Jos tuulilasinpyyhkimet
pysähtyvät tuulilasille kasautuneen
lumen vuoksi, pysäköi ajoneuvo
turvalliseen paikkaan, kytke
lasinpyyhkimen kytkin pois ja poista
kasautunut lumi. Jos pyyhkimen kytkin
käännetään muuhun kuin
OFF-asentoon, pyyhkimet toimivat. Jos
pyyhkimet eivät toimi, vaikka
pyyhkimien kytkin on käännetty
muuhun kuin OFF-asentoon, ota yhteys
valtuutettuun jälleenmyyjään
mahdollisimman pian.
TUULILASINPYYHKIMET
Kytke tuulilasinpyyhkijät 1
kuva 20 painamalla vipua ylös tai alas.
Keskeytyvä pyyhintä
Kytkimen asennot:
taiMIST(sumu): toimii
vedettäessä vipua.
OFF: stop.
---taiINT: tihkutoiminto.
—taiLO: hidas toiminta.
=taiHI: nopea toiminta.
Vaihteleva tihkutoiminto
Aseta vipua keskeytyvän käytön
asentoon ja valitse aikaväli kiertämällä
rengasta 1.
Automaattisella pyyhkimien
ohjauksella
Kytkimen asennot:
taiMIST(sumu): toimii
vedettäessä vipua.
OFF: stop.
AUTO: automaattinen ohjaus.
—taiLO: hidas toiminta.
=taiHI: nopea toiminta.
Automaattinen pyyhkimien toiminta
Kun pyyhkijän vipu onAUTO-
asennossa, sadeanturi havaitsee
tuulilasille putoavan sateen määrän ja
käynnistää pyyhkimet päälle ja pois
automaattisesti (off/tihkutoiminto/hidas/
nopea).
Sadeanturin herkkyyden säätö
Sadeanturin herkkyyttä voi säätää
kääntämällä kytkintä pyyhkijän vivulla.
Keskiasennosta (normaali) on kytkintä 1
kuva 20 kierrettävä alaspäin suurempaa
herkkyyttä varten (+) (nopeampi vaste)
tai ylöspäin heikompaa herkkyyttä
varten (-) (hitaampi vaste).
Kun pyyhkimen vipu onAUTO-
asennossa ja virta on kytketty
ON-asentoon, pyyhkimet liikkuvat
automaattisesti seuraavissa
tapauksissa:
jos tuulilasiin kosketaan sadeanturin
yläpuolella tai sitä pyyhitään kankaalla.
jos tuulilasiin isketään käsin tai jollain
esineellä joko auton sisä- tai
ulkopuolelta.
Kytkemällä automaattinen pyyhkimen
vipu asennostaOFFasentoonAUTO
ajon aikana pyyhkimet pyyhkivät kerran
ja sen jälkeen ne toimivat sademäärän
mukaan.
Automaattinen pyyhkimen ohjaus ei
2005030101-122-001AB
28
AJONEUVOOSI TUTUSTUMINEN

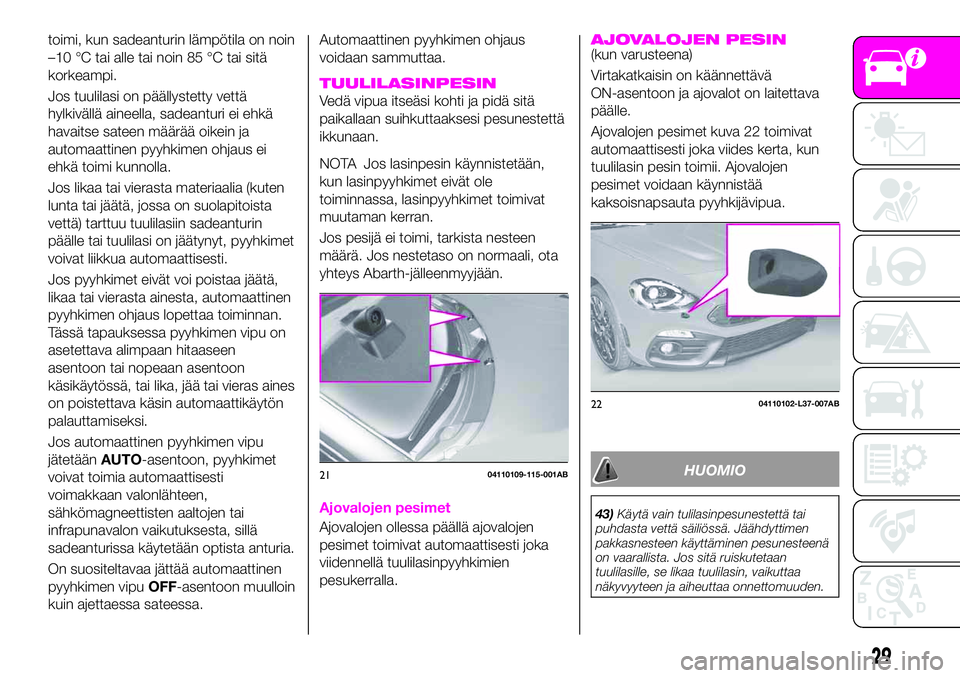

toimi, kun sadeanturin lämpötila on noin
–10 °C tai alle tai noin 85 °C tai sitä
korkeampi.
Jos tuulilasi on päällystetty vettä
hylkivällä aineella, sadeanturi ei ehkä
havaitse sateen määrää oikein ja
automaattinen pyyhkimen ohjaus ei
ehkä toimi kunnolla.
Jos likaa tai vierasta materiaalia (kuten
lunta tai jäätä, jossa on suolapitoista
vettä) tarttuu tuulilasiin sadeanturin
päälle tai tuulilasi on jäätynyt, pyyhkimet
voivat liikkua automaattisesti.
Jos pyyhkimet eivät voi poistaa jäätä,
likaa tai vierasta ainesta, automaattinen
pyyhkimen ohjaus lopettaa toiminnan.
Tässä tapauksessa pyyhkimen vipu on
asetettava alimpaan hitaaseen
asentoon tai nopeaan asentoon
käsikäytössä, tai lika, jää tai vieras aines
on poistettava käsin automaattikäytön
palauttamiseksi.
Jos automaattinen pyyhkimen vipu
jätetäänAUTO-asentoon, pyyhkimet
voivat toimia automaattisesti
voimakkaan valonlähteen,
sähkömagneettisten aaltojen tai
infrapunavalon vaikutuksesta, sillä
sadeanturissa käytetään optista anturia.
On suositeltavaa jättää automaattinen
pyyhkimen vipuOFF-asentoon muulloin
kuin ajettaessa sateessa.Automaattinen pyyhkimen ohjaus
voidaan sammuttaa.
TUULILASINPESIN
Vedä vipua itseäsi kohti ja pidä sitä
paikallaan suihkuttaaksesi pesunestettä
ikkunaan.
NOTA Jos lasinpesin käynnistetään,
kun lasinpyyhkimet eivät ole
toiminnassa, lasinpyyhkimet toimivat
muutaman kerran.
Jos pesijä ei toimi, tarkista nesteen
määrä. Jos nestetaso on normaali, ota
yhteys Abarth-jälleenmyyjään.
Ajovalojen pesimet
Ajovalojen ollessa päällä ajovalojen
pesimet toimivat automaattisesti joka
viidennellä tuulilasinpyyhkimien
pesukerralla.
AJOVALOJEN PESIN(kun varusteena)
Virtakatkaisin on käännettävä
ON-asentoon ja ajovalot on laitettava
päälle.
Ajovalojen pesimet kuva 22 toimivat
automaattisesti joka viides kerta, kun
tuulilasin pesin toimii. Ajovalojen
pesimet voidaan käynnistää
kaksoisnapsauta pyyhkijävipua.
HUOMIO
43)Käytä vain tulilasinpesunestettä tai
puhdasta vettä säiliössä. Jäähdyttimen
pakkasnesteen käyttäminen pesunesteenä
on vaarallista. Jos sitä ruiskutetaan
tuulilasille, se likaa tuulilasin, vaikuttaa
näkyvyyteen ja aiheuttaa onnettomuuden.
2104110109-115-001AB
2204110102-L37-007AB
29

44)Pakkasolosuhteissa käytä
tuulilasinpesunestettä sekoitettuna
jäätymisenestoaineeseen. Tuulilasin
pesunesteen käyttäminen ilman
jäätymisenestoainetta pakkasolosuhteissa
on vaarallista, koska pesuneste saattaa
jäätyä tuulilasiin kiinni, heikentää näkyvyyttä
ja aiheuttaa onnettomuuksia. Lisäksi
varmista, että tuulilasi on riittävän lämmin
käyttämällä jäätymisenestoainetta ennen
pesunesteen suihkuttamista ikkunaan.
45)Varmista, että laite on kytketty pois
päältä silloin, kun tuulilasia puhdistetaan.VAROITUS
8)Älä käytä tuulilasinpyyhintä poistaaksesi
lunta tai jäätä tuulilasista. Näissä
olosuhteissa tuulilasinpyyhin rasittuu liikaa,
ylikuormakatkaisin käynnistyy ja estää
pyyhkimen toiminnan muutamaksi
sekunniksi. Jos pyyhkimen toiminta ei
palaudu entiselleen senkään jälkeen, kun
ajoneuvo on käynnistetty uudelleen, ota
yhteys Abarth-jälleenmyyjään.
9)Älä käytä tuulilasinpyyhkimiä silloin, kun
ne on nostettu irti tuulilasista.
10)Älä laita sadetunnistinta päälle silloin,
kun peset autoa automaattipesulassa.
11)Jos tuulilasissa on jäätä, varmista, että
tuulilasinpyyhkimet ovat pois päältä.
ILMASTOINTI
JÄRJESTELMÄ
KÄYTTÖVINKKEJÄ
2)
Käytä ilmastointijärjestelmää moottorin
käydessä.
Akun tyhjentymisen välttämiseksi älä
jätä puhaltimen säädintä päälle pitkäksi
aikaa virtakatkaisimen ollessa
ON-asennossa, mikäli moottori ei ole
käynnissä.
Poista konepelliltä sekä tuulilasin ja
konepellin välisen ritilän
ilmanottoaukoilta mahdolliset esteet,
kuten lehdet, lumi ja jää, järjestelmän
tehokkaan toiminnan varmistamiseksi.
Poista ikkunoihin muodostunut huuru ja
kuivata ilma ilmastointijärjestelmää
käyttäen.
Sisäilmankierrätys-asentoa on
suositeltavaa käyttää ajettaessa
tunnelissa tai liikenneruuhkassa tai jos
haluat jäähdyttää sisäilman nopeasti.
Tuuleta matkustamoa tai poista
tuulilasin huuru valitsemalla
ulkoilma-asento.
30
AJONEUVOOSI TUTUSTUMINEN
