VAROITUS Jos hinaussilmukkaa ei ole
kiristetty kunnolla, se voi löystyä tai
irrota puskurista ajoneuvoa hinattaessa.
Varmista, että hinaussilmukka on
kiristetty kunnolla puskuriin.
VAROITUS Varo, että et vahingoita
hinausrengasta ja hinauskoukkua,
auton koria tai voimansiirtojärjestelmää,
kun hinaat seuraavissa olosuhteissa:
älä hinaa ajoneuvoa, joka painaa omaa
ajoneuvoasi enemmän
Älä kiihdytä autoa nopeasti, sillä se
kohdistaa vetorenkaaseen ja vetokoukkuun
tai köyteen ankaran shokin.
Älä kiinnitä köyttä muualle kuin
vetorenkaaseen ja vetokoukkuun.
VAROITUS Hinausrengasta saa käyttää
hätätapauksessa (jotta auton saa esim.
ojasta tai lumikinoksesta).
VAROITUS Hinausrengasta
käytettäessä vaijeria tai ketjua on aina
vedettävä suoraan suhteessa
hinausrenkaaseen. Älä koskaan käytä
sivulle suuntautuvaa voimaa.
VAROITUS Kun käytät vaijeria tai ketjua,
kiedo ne pehmeään kankaaseen, jotta
puskuri ei vaurioidu.
VAROITUS
35)Ennen hinaamista virtakytkin on
laitettava asentoon OFF.
36)Ennen hinauskoukun kiristämistä
kierrekotelo on puhdistettava
perusteellisesti. Varmista, että
hinauskoukku on kunnolla kiinnitetty ennen
auton hinaamista.
37)Etu- ja takapään hinauskoukkua saa
käyttää vain hätätapauksissa. Autoa saa
hinata lyhyitä matkoja käyttäen
asianmukaisia laitteita tieliikennelain mukaan
(jäykkä tanko) rikkoontuneen auton
hinaamiseksi tai kuljettamiseksi.
Hinauskoukkuja EI SAA käyttää hinaamaan
autoja maastossa tai alueille, joilla on
esteitä, ja/tai käyttäen köysiä tai muita
puolijäykkiä varusteita. Yllä olevia ehtoja on
noudatettava ja lisäksi hinauksen aikana
molempien autojen (hinaava ja hinattava) on
oltava mahdollisimman hyvin samassa
linjassa.
15008060201-122-001AB
159

HINAUS
HÄTÄTAPAUKSISSA
HINAUSKUVAUS
Auton vahinkojen välttämiseksi on
käytettävä asianmukaisia nosto- ja
hinauslaitteita. Maan ja alueen lakeja ja
määräyksiä on noudatettava.
Hinattavan auton vetopyörien
(takapyörien) tulee olla irti maasta.
Käytä pyöränsuojia, jotta välttyisit
vaurioilta.
Vapauta seisontajarru, kun hinaat autoa
takapyörät irti maasta.
VAROITUS Älä hinaa autoa takaperin
vetävät pyörät maassa. Se voi aiheuttaa
vaihteistolle sisäisiä vaurioita.
VAROITUS Älä hinaa silmukan
tyyppisillä laitteilla. Se voi vahingoittaa
autoa. Käytä renkaiden nostinta tai
alustaa.
Jos hinauspalvelua ei ole saatavissa,
autoa voi hinata kaikki neljä pyörää
maassa auto etupäässä sijaitsevan
hinauskoukun avulla. Hinaa autoa vain
päällysteillä alustoilla lyhyitä matkoja
pienellä nopeudella.
Noudata näitä ohjeita, kun hinaat autoa
kaikki neljä pyörää maassa:
laita vaihde vapaalle (käsivaihteet) tai
vipu N-asentoon (automaattivaihteet),
laita virtakytkin asentoon ACC,
vapauta seisontajarru.
HUOMAA Muista, että sähkötehostetut
jarrut ja ohjaus eivät ole käytössä, kun
moottori ei käy.
160
H ÄTÄTA PAUKSESSA

YLLÄPITO JA HUOLTO
Asianmukainen huolto varmistaa auton
hyvän suorituskyvyn ajan mittaan sekä
vähentää käyttökuluja ja suojaa
järjestelmien turvallisuutta.MÄÄRÄAIKAISHUOLLOT.......162
MOOTTORITILA.............168
AKUN LATAUS..............173
VANTEET JA RENKAAT........173
KORI....................175
SISÄTILAT.................177
161

MÄÄRÄAIKAIS
HUOLLOT
JOHDANTO
Varo vahingoittamasta itseäsi
tarkastaessasi ajoneuvoa, vaihtaessasi
rengasta tai kun teet muuta huoltoa,
kuten peset ajoneuvon. Erityisesti käytä
paksuja, esimerkiksi puuvillaisia,
työkäsineitä koskettaessasi alueita, joita
on vaikea nähdä tarkastaessasi tai
työskennellessäsi ajoneuvossa.
Tarkastusten tai toimenpiteiden
suorittaminen paljain käsin voi aiheuttaa
tapaturmia.
Jos et ole varma kuvatusta
toimenpiteestä, suosittelemme
kääntymistä luotettavan ja pätevän
korjaamon, mieluiten Abarth-
jälleenmyyjään, puoleen.
Tehtaalla koulutetut FCA-teknikot ja
alkuperäiset FCA-osat ovat parasta
ajoneuvollesi. Ilman tätä
asiantuntemusta ja autolle erityisesti
suunniteltuja ja valmistettuja osia
virheellinen, epätäydellinen ja riittämätön
huolto voi aiheuttaa ongelmia. Se voi
vahingoittaa autoa, aiheuttaa
onnettomuuksia tai vammoja.
Ota yhteys Abarth-jälleenmyyjään
saadaksesi asiantuntevaa neuvontaa ja
laadukasta huoltoa.
Omistajan täytyy pitää hallussaantodisteita, että huolto on tehty
määräysten mukaisesti.
Takuuvaatimus hylätään, jos se johtuu
huollon laiminlyömisestä eikä suinkaan
viallisista osista tai hyväksytystä työstä.
Takuuvaatimukset, jotka ovat seurausta
puutteellisesta huollosta eikä viallisesta
materiaalista tai FCA:n hyväksymästä
työstä, hylätään.
Vianetsinnän diagnostiikkaliitin on
suunniteltu yksinomaan erityisen laitteen
liittämiseen ajoneuvon diagnosointia
varten. Älä liitä siihen muita kuin
huoltoon suunniteltuja erityisvalmisteisia
vianetsinnän diagnostiikkalaitteita. Jos
jokin muu laite kuin vianetsinnän
diagnostiikkalaite liitetään, ajoneuvon
sähkölaitteet voivat häiriytyä tai
seurauksena voi olla vahinkoa, kuten
akun tyhjeneminen.
Määräaikaishuolto
HUOMAA Määrätyn ajan jälkeen on
noudatettava huollon määräaikoja.
Päästökontrolli ja siihen liittyvät
järjestelmät
Sytytysvirta- ja polttoainejärjestelmät
ovat erittäin tärkeitä
päästökontrollijärjestelmälle ja moottorin
tehokkaalle toiminnalle. Älä koske niihin.
Kaikki tarkastukset ja säädöt on
teetettävä Abarth-jälleenmyyjällä.
KÄYTTÄJÄN
HUOLTOVAROTOIMIA
191) 192) 193)
38)
Rutiinihuolto
Suosittelemme näiden seikkojen
tarkistamista joka päivä tai ainakin
kerran viikossa:
Moottoriöljyn taso
Moottorin jäähdytysnesteen taso
Jarru ja kytkinnesteen taso
Lasinpesunesteen taso
Akun huolto
Rengaspaine
Virheellinen tai epätäydellinen huolto voi
aiheuttaa ongelmia. Tässä osassa
annetaan tietoja vain helposti tehtäville
töille.
Kuten "Johdanto"-kappaleessa
selitettiin, monet toimenpiteet voi tehdä
vain pätevä teknikko erikoistyökaluilla.
Virheellinen itse tehty huolto
takuuaikana voi vaikuttaa takuun
kattavuuteen. Katso lisätietoja auton
kanssa toimitetusta takuutodistuksesta.
Jos et ole varma huollosta tai
kunnossapidosta, anna Abarth-
jälleenmyyjän hoitaa se.
Öljyjen ja muiden nesteiden
hävittämiseksi on olemassa
162
YLLÄPITO JA HUOLTO

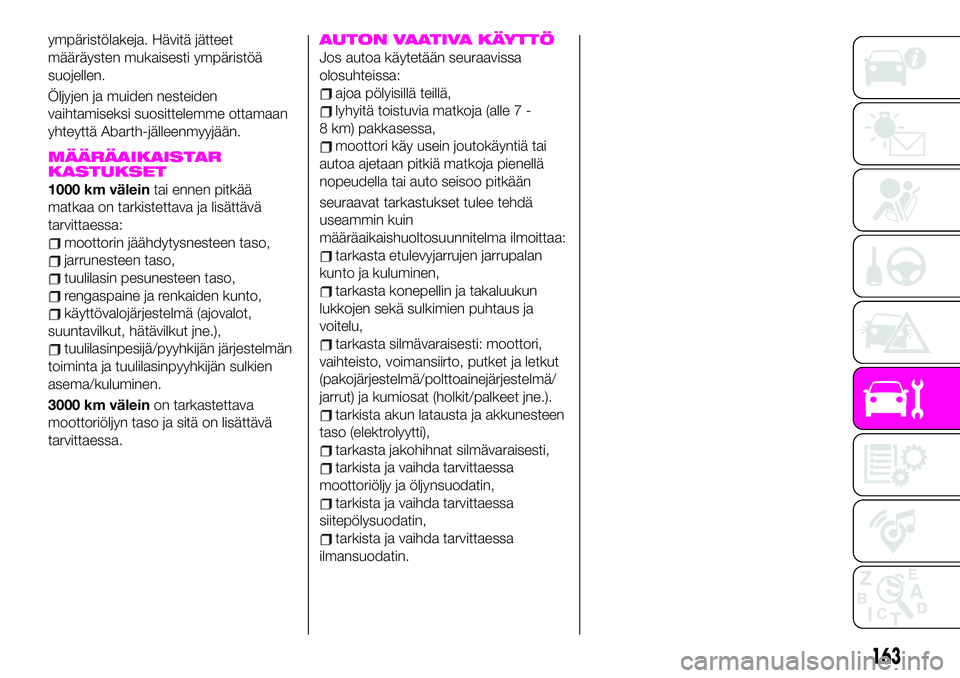

ympäristölakeja. Hävitä jätteet
määräysten mukaisesti ympäristöä
suojellen.
Öljyjen ja muiden nesteiden
vaihtamiseksi suosittelemme ottamaan
yhteyttä Abarth-jälleenmyyjään.
MÄÄRÄAIKAISTAR
KASTUKSET
1000 km väleintai ennen pitkää
matkaa on tarkistettava ja lisättävä
tarvittaessa:
moottorin jäähdytysnesteen taso,
jarrunesteen taso,
tuulilasin pesunesteen taso,
rengaspaine ja renkaiden kunto,
käyttövalojärjestelmä (ajovalot,
suuntavilkut, hätävilkut jne.),
tuulilasinpesijä/pyyhkijän järjestelmän
toiminta ja tuulilasinpyyhkijän sulkien
asema/kuluminen.
3000 km väleinon tarkastettava
moottoriöljyn taso ja sitä on lisättävä
tarvittaessa.
AUTON VAATIVA KÄYTTÖ
Jos autoa käytetään seuraavissa
olosuhteissa:
ajoa pölyisillä teillä,
lyhyitä toistuvia matkoja (alle 7 -
8 km) pakkasessa,
moottori käy usein joutokäyntiä tai
autoa ajetaan pitkiä matkoja pienellä
nopeudella tai auto seisoo pitkään
seuraavat tarkastukset tulee tehdä
useammin kuin
määräaikaishuoltosuunnitelma ilmoittaa:
tarkasta etulevyjarrujen jarrupalan
kunto ja kuluminen,
tarkasta konepellin ja takaluukun
lukkojen sekä sulkimien puhtaus ja
voitelu,
tarkasta silmävaraisesti: moottori,
vaihteisto, voimansiirto, putket ja letkut
(pakojärjestelmä/polttoainejärjestelmä/
jarrut) ja kumiosat (holkit/palkeet jne.).
tarkista akun latausta ja akkunesteen
taso (elektrolyytti),
tarkasta jakohihnat silmävaraisesti,
tarkista ja vaihda tarvittaessa
moottoriöljy ja öljynsuodatin,
tarkista ja vaihda tarvittaessa
siitepölysuodatin,
tarkista ja vaihda tarvittaessa
ilmansuodatin.
163

MÄÄRÄAIKAISHUOLTOSUUNNITELMA
Kun 120 000 /8 vuotta on saavutettu, määräaikaishuoltosuunnitelmassa listatut tarkastukset on tehtävä uudessa syklissä
alkaen ensimmäisestä huoltovälistä seuraten samoja välejä kuin aiemminkin.
Tuhansia kilometrejä15 30 45 60 75 90 105 120 135 150
Vuosia12345678910
Tarkasta renkaiden kunto/kuluminen ja säädä
painetta tarvittaessa. Tarkista renkaan
pikakorjauspaketin kunto ja viimeinen käytöpäivä
(jos varusteena)
●●●●●●●●●●
Tarkista valaistusjärjestelmän toiminta (ajovalot,
suuntavilkut, hätävilkut, käynnistys,
matkustamon valo, säilytyslokeron valo,
kojetaulun varoitusvalot jne.)
●●●●●●●●●●
Tarkista nestepinnat ja lisää tarvittaessa (1)●●●●●●●●●●
Tarkasta pakokaasupäästöt/moottorin
savuttaminen●●●●●●●●●●
Käytä diagnostiikkaliitäntää ja tarkista moottorin
hallintajärjestelmän toiminta, päästöt ja
moottoriöljyn huononeminen, versioissa/
markkinoilla, jossa varusteena
●●●●●●●●●●
Tarkasta silmävaraisesti kunto: ulkokori, alustan
suojaus, putket ja letkut (pakoputki,
polttoainejärjestelmä, jarrut), kumiosat
(kumiholkit, palkeet jne.) ja näkyvät liittimet
●●●●●
(1) Käytä lisäyksessä aina käsikirjassa ilmoitettuja nesteitä, kun olet ensin tarkastanut, että järjestelmä ei ole vahingoittunut.
164
YLLÄPITO JA HUOLTO

Tuhansia kilometrejä15 30 45 60 75 90 105 120 135 150
Vuosia12345678910
Tarkasta ohjauselementit, niiden kunto ja toiminta
silmävaraisesti●●●●●
Tarkista pyörän laakerien välys ja etu- ja
takatiivisteet●●●●●
Tarkista tuulilasinpyyhkijän sulan asento/
kuluminen●●●●●
Tarkista lasinpyyhkijän/pesimen toiminta ja säädä
suihkutusta tarvittaessa●●●●●
Tarkista konepeiton ja tavaratilan lukkojen
puhtaus, nivelten puhtaus ja voitelu●●●●●
Tarkasta seisontajarrun vivun liikematka ja säädä
tarvittaessa●●●●●●●●●●
Tarkasta silmävaraisesti etu- ja takalevyjarrujen
jarrulevyjen ja palojen kunto ja kuluminen sekä
palojen kulumisen ilmaisimen kunto
●●●●●●●●●●
Tarkasta silmävaraisesti haihtuvien päästöjen
järjestelmän kunto●●●
Tarkasta silmävaraisesti lisävarustevetohihnan
(hihnojen) kunto ja kireys●
Tarkasta silmävaraisesti jakohihnan kunto●
Vaihda vaihteiston öljy●
165

Tuhansia kilometrejä15 30 45 60 75 90 105 120 135 150
Vuosia12345678910
Vaihda moottoriöljy ja vaihda öljysuodatin●●●●●●●●●●
Vaihda hehkutulpat (2)●●●
Vaihda lisävarustevetohihna(t)(3)
Vaihda hammastettu jakohihna(3)
Vaihda suodatinpatruuna (4)
●●●
Vaihda jarruneste(5)
(2) 1.4 Turbo Multiair -versioiden kunnollisen toiminnan takaamiseksi ja moottorin vaurioiden ehkäisemiseksi on tärkeä toimia seuraavalla tavalla: käytä vain näitä
moottoreita varten hyväksyttyjä sytytystulppia, kaikkien sytytystulppien on oltava samaa tyyppiä ja merkkiä (katso kappaletta "Moottori" osassa "Teknisiä tietoja).
Noudata tarkasti määräaikaishuoltosuunnitelman vaihtovälejä. On parasta ottaa yhteys Abarth-jälleenmyyjään sytytystulpan vaihtamiseksi.
(3) Pölyttömillä alueilla: maksimiajomatkan suositus 120 000 km. Ajokilometreistä riippumatta hihna on vaihdettava 6 vuoden välein. Pölyisillä ja/tai vaikeilla alueilla
(kylmä ilmasto, taajama-ajo, pitkä joutokäynti): maksimiajomatkan suositus 60 000 km. Ajokilometreistä riippumatta hihna on vaihdettava 4 vuoden välein.
(4) Jos autoa käytetään pölyisillä alueilla, puhdistin täytyy vaihtaa 15,000 km välein.
(5) Jarrunesteen vaihto on suoritettava joka toinen vuosi, kilometrimäärästä riippumatta.
166
