2019 TOYOTA YARIS Návod na použití (in Czech)

4897-3. Údržba svépomocí
7
Údržba a péče
YARIS_F_OM_Europe_OM52K19CZ■
Motor 1ND-TV
Pojistkové skříňky (S. 536)
Uzávěr plnicího hrdla motoro-
vého oleje (S. 492)
Měrka hladiny motorového
oleje (S. 490)
Palivový filtr (S. 502)
Akumulátor (S. 498)Mezichladič (S. 497)
Elektrický ventilátor chlazení
Kondenzátor (S. 497)
Chladič (S. 497)
Nádržka chladicí kapaliny mo-
toru (S. 495)
Nádržka kapaliny ostřikovačů
(S. 501)1
2
3
4
5
6
7
8
9
10
11

4907-3. Údržba svépomocí
YARIS_F_OM_Europe_OM52K19CZ
Když je motor ohřátý na provozní teplotu a je vypnutý, proveďte kont-
rolu hladiny oleje pomocí měrky.
■Kontrola motorového oleje
Zaparkujte vozidlo na rovném podkladu. Po zahřátí motoru a jeho
vypnutí vyčkejte více než 5 minut, až olej steče zpět na dno motoru.
Vytáhněte měrku ven, přičemž držte hadr pod jejím koncem.
Motorový olej
1
2
Motor 1KR-FEMotor 2NR-FKE
Motor 1ND-TV

4917-3. Údržba svépomocí
7
Údržba a péče
YARIS_F_OM_Europe_OM52K19CZ
Utřete měrku do sucha.
Zasuňte měrku znovu na doraz.
Vytáhněte měrku a zkontrolujte hladinu oleje, přičemž pod kon-
cem měrky držte hadr.
Nízká
Normální
Nadměrná
Tvar měrky se může lišit podle typu vozidla nebo motoru.
Utřete měrku a zasuňte ji na doraz.3
4
5
1
2
3
Plochá měrkaTvarovaná měrka
6

4927-3. Údržba svépomocí
YARIS_F_OM_Europe_OM52K19CZ■

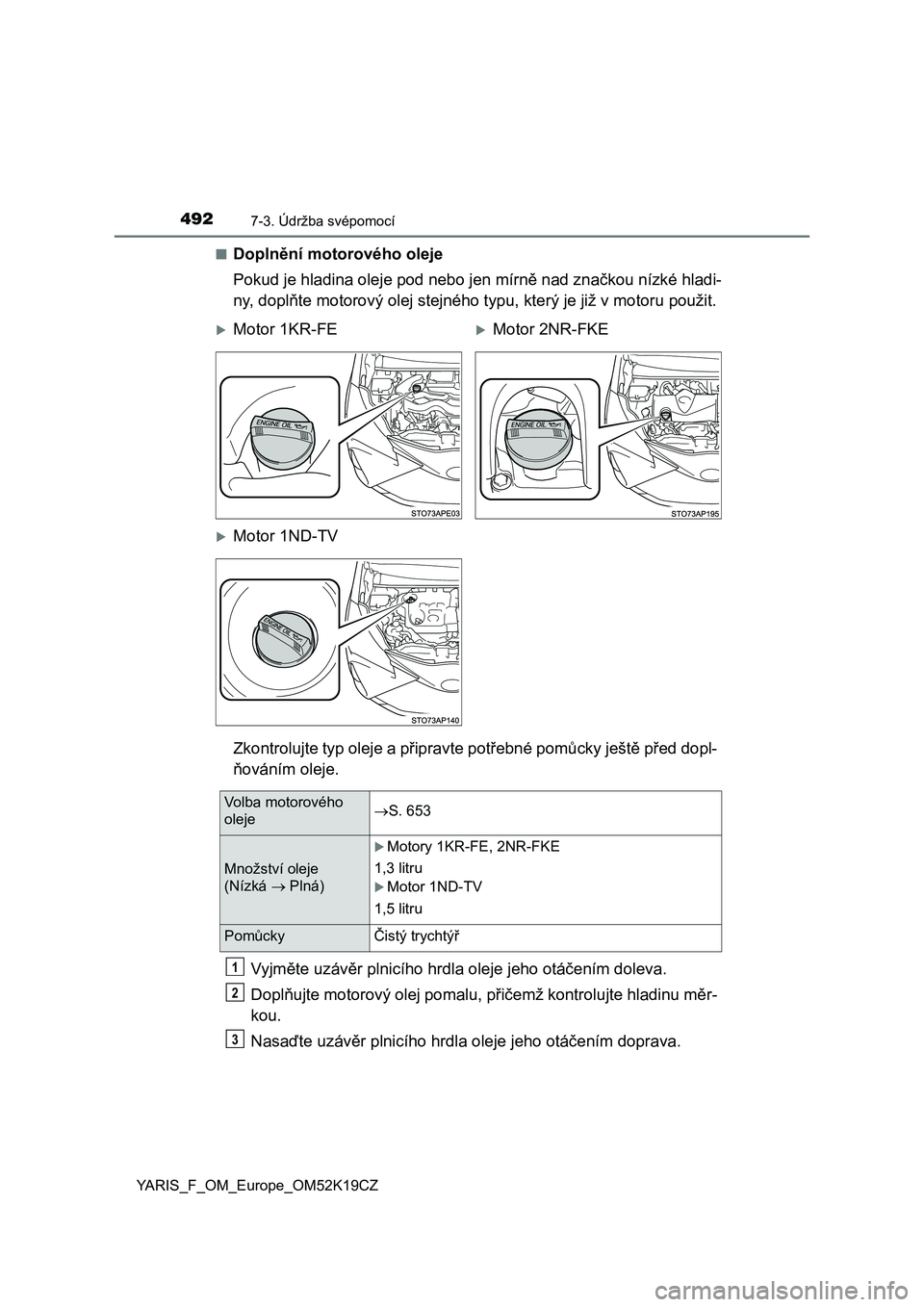

Doplnění motorového oleje
Pokud je hladina oleje pod nebo jen mírně nad značkou nízké hladi-
ny, doplňte motorový olej stejného typu, který je již v motoru použit.
Zkontrolujte typ oleje a připravte potřebné pomůcky ještě před dopl-
ňováním oleje.
Vyjměte uzávěr plnicího hrdla oleje jeho otáčením doleva.
Doplňujte motorový olej pomalu, přičemž kontrolujte hladinu měr-
kou.
Nasaďte uzávěr plnicího hrdla oleje jeho otáčením doprava.
Motor 1KR-FEMotor 2NR-FKE
Motor 1ND-TV
Volba motorového
olejeS. 653
Množství oleje
(Nízká  Plná)
Motory 1KR-FE, 2NR-FKE
1,3 litru
Motor 1ND-TV
1,5 litru
Pomůcky Čistý trychtýř
1
2
3

4937-3. Údržba svépomocí
7
Údržba a péče
YARIS_F_OM_Europe_OM52K19CZ
■Spotřeba motorového oleje
Během jízdy se spotřebuje určité množství motorového oleje. V následujících
situacích se může spotřeba oleje zvýšit a může být nutné doplnit motorový
olej mezi intervaly údržby.
●Když je motor nový, například přímo po koupi vozidla nebo po výměně mo-
toru
●Pokud je použit olej nízké kvality nebo olej neodpovídající viskozity
●Když jedete při vysokých otáčkách motoru nebo s těžkým nákladem, při ta-
žení (kromě vozidel pro Jižní Afriku), nebo při jízdě s častým zrychlováním
a zpomalováním
●Když necháváte motor běžet dlouhou dobu na volnoběh, nebo když jezdíte
často v hustém provozu
■Po výměně motorového oleje (pouze naftový motor)
Údaj údržby motorového oleje by měl být resetován. Proveďte následující
úkony:
Přepněte displej na denní počítadlo kilometrů "A", když běží motor.
(S. 121)
Otočte spínač motoru do polohy "LOCK" (vozidla bez systému Smart
Entry & Start), nebo ho vypněte (vozidla se systémem Smart Entry & Start).
Vozidla bez systému Smart Entry & Start:
Při stisknutém přepínacím tlačítku displeje (S. 117, 121) otočte spínač
motoru do polohy "ON" (nestartujte motor, protože jinak bude režim nulo-
vání zrušen). Držte stále stisknuté tlačítko, až denní počítadlo kilometrů
zobrazí "000000".
Vozidla se systémem Smart Entry & Start:
Při stisknutém přepínacím tlačítku displeje (S. 117, 121) přepněte spí-
nač motoru do režimu ZAPALOVÁNÍ ZAPNUTO (ale nestartujte motor,
protože jinak bude režim nulování zrušen). Držte stále stisknuté tlačítko,
až denní počítadlo kilometrů zobrazí "000000".
1
2
3

4947-3. Údržba svépomocí
YARIS_F_OM_Europe_OM52K19CZ
VÝSTRAHA
■Použitý motorový olej
●Použitý motorový olej obsahuje potenciálně škodlivé látky, které mohou
způsobit onemocnění pokožky, jako je zánět a rakovina kůže. Vyvarujte se
proto dlouhého a opakovaného kontaktu s olejem. Důkladně se umyjte
mýdlem a vodou, abyste odstranili použitý motorový olej z vaší pokožky.
●Zlikvidujte použitý olej a filtry pouze bezpečným a přijatelným způsobem.
Nevyhazujte použitý olej a filtry do domácího odpadu, nevylévejte ho do
kanalizace ani na zem.
Kontaktujte kteréhokoliv autorizovaného prodejce nebo servis Toyota,
nebo kterýkoliv spolehlivý servis, servisní středisko nebo obchod s ná-
hradními díly a informujte se o možnosti recyklace nebo likvidace.
●Nenechávejte použitý olej v dosahu dětí.
UPOZORNĚNÍ
■Abyste zabránili vážnému poškození motoru
Pravidelně kontrolujte hladinu oleje.
■Když vyměňujete motorový olej
●Dejte pozor, abyste nerozlili motorový olej na součásti vozidla.
●Zabraňte přeplnění, neboť by mohlo dojít k poškození motoru.
●Při každém doplnění oleje zkontrolujte hladinu oleje na měrce.
●Ujistěte se, že je uzávěr plnicího hrdla oleje dotažen.

4957-3. Údržba svépomocí
7
Údržba a péče
YARIS_F_OM_Europe_OM52K19CZ
Hladina chladicí kapaliny je uspokojující, pokud je při studeném moto-
ru mezi ryskami "FULL" (plná) a "LOW" (nízká) na nádržce.
Uzávěr nádržky
Ryska "FULL" (plná)
Ryska "LOW" (nízká)
Pokud je hladina na nebo pod ryskou "LOW", doplňte chladicí kapalinu
až k rysce "FULL". (S. 636)
Chladicí kapalina motoru
Motor 1KR-FEMotor 2NR-FKE
Motor 1ND-TV
1
2
3

4967-3. Údržba svépomocí
YARIS_F_OM_Europe_OM52K19CZ
■Volba chladicí kapaliny
Používejte pouze "Toyota Super Long Life Coolant" nebo podobnou vysoce
kvalitní bezsilikátovou, bezaminovou, bezdusitanovou a bezboritanovou chla-
dicí kapalinu na bázi etylénglykolu s technologií trvanlivých hybridních orga-
nických kyselin.
"Toyota Super Long Life Coolant" je směsí 50 % chladicí kapaliny a 50 % de-
ionizované vody. (Minimální teplota: -35 C)
Pro další podrobnosti o chladicí kapalině kontaktujte kteréhokoliv autorizova-
ného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
■Pokud hladina chladicí kapaliny klesne krátce po doplnění
Pohledem zkontrolujte chladič, hadice, uzávěr nádržky chladicí kapaliny mo-
toru, výpustný kohout a vodní čerpadlo.
Pokud nezjistíte žádný únik, nechte tlak uzávěru a těsnost chladicího systému
zkontrolovat u kteréhokoliv autorizovaného prodejce nebo v servisu Toyota,
nebo v kterémkoliv spolehlivém servisu.
VÝSTRAHA
■Když je motor horký
Neodstraňujte uzávěr chladiče (benzínový motor) nebo uzávěr nádržky
chladicí kapaliny (naftový motor).
Chladicí systém může být pod tlakem a při sejmutí uzávěru může horká
chladicí kapalina vystříknout a způsobit vážná zranění, např. popáleniny.
UPOZORNĚNÍ
■Když doplňujete chladicí kapalinu
Chladicí kapalina není ani obyčejná voda, ani čistý nemrznoucí přípravek.
Musí se použít správná směs vody a nemrznoucího přípravku, aby bylo za-
jištěno řádné mazání, ochrana proti korozi a chlazení. Přečtěte si údaje na
štítku nemrznoucího přípravku nebo chladicí kapaliny.
■Pokud rozlijete chladicí kapalinu
Omyjte ji vodou, abyste zabránili poškození součástí nebo laku.
