2019 TOYOTA YARIS Návod na použití (in Czech)

5537-3. Údržba svépomocí
7
Údržba a péče
YARIS_F_OM_Europe_OM52K19CZ
Po nasazení nové žárovky
zajistěte patici žárovky do tě-
lesa zrcátka.
Zarovnejte příchytky a připev-
něte zrcátko zatlačením na
příchytky, vždy každý pár dia-
gonálně.
Ujistěte se, že jste zasunuli pří-
chytky v pořadí znázorněném na
obrázku, a stlačte je, až uslyšíte
cvaknutí.
Pokud neuslyšíte cvaknutí,
netlačte na příchytky násilím.
Místo toho zrcátko vyjměte
a zkontrolujte, zda jsou příchyt-
ky zarovnány.
5
6

5547-3. Údržba svépomocí
YARIS_F_OM_Europe_OM52K19CZ■

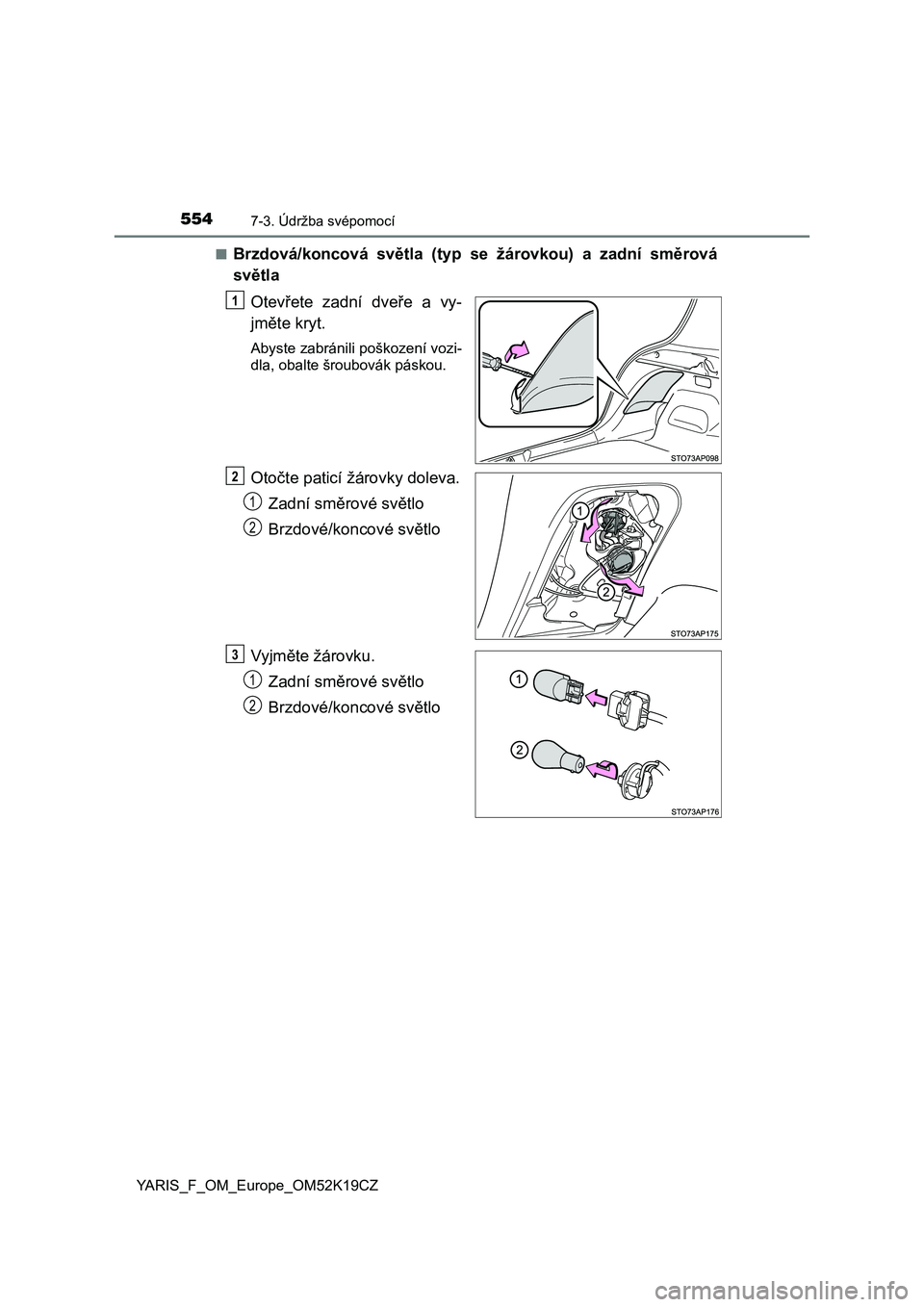

Brzdová/koncová světla (typ se žárovkou) a zadní směrová
světla
Otevřete zadní dveře a vy-
jměte kryt.
Abyste zabránili poškození vozi-
dla, obalte šroubovák páskou.
Otočte paticí žárovky doleva.
Zadní směrové světlo
Brzdové/koncové světlo
Vyjměte žárovku.
Zadní směrové světlo
Brzdové/koncové světlo
1
2
1
2
3
1
2

5557-3. Údržba svépomocí
7
Údržba a péče
YARIS_F_OM_Europe_OM52K19CZ
Nasaďte novou žárovku.
Zadní směrové světlo
Brzdové/koncové světlo
Otočte a zajistěte patici žá-
rovky.
Zadní směrové světlo
Brzdové/koncové světlo
Nasaďte kryt.
Zarovnejte západky krytu
se zářezy.
Zatlačte kryt, až se zajistí.4
1
2
5
1
2
6
1
2

5567-3. Údržba svépomocí
YARIS_F_OM_Europe_OM52K19CZ■
Osvětlení registrační značky
Vyjměte čočku.
Zasuňte malý plochý šrou-
bovák atd. do pravého
nebo levého otvoru čočky.
Naklopte šroubovák ve
směru šipky na obrázku,
abyste čočku uvolnili
z upevňovací části, a pak
čočku vyjměte.
Abyste zabránili poškození
vozidla, omotejte špičku šrou-
bováku páskou.
Vyjměte žárovku.
Nasaďte novou žárovku.
Čočka
Upevňovací část
1
1
2
2
3

5577-3. Údržba svépomocí
7
Údržba a péče
YARIS_F_OM_Europe_OM52K19CZ
Nasaďte čočku.
Přiložte čočku na pravou
nebo levou upevňovací
část.
Zatlačte čočku na místo.
Po nasazení zkontrolujte, zda
je čočka řádně nasazena mír-
ným zatažením za čočku.
Upevňovací část
4
1
2

5587-3. Údržba svépomocí
YARIS_F_OM_Europe_OM52K19CZ■

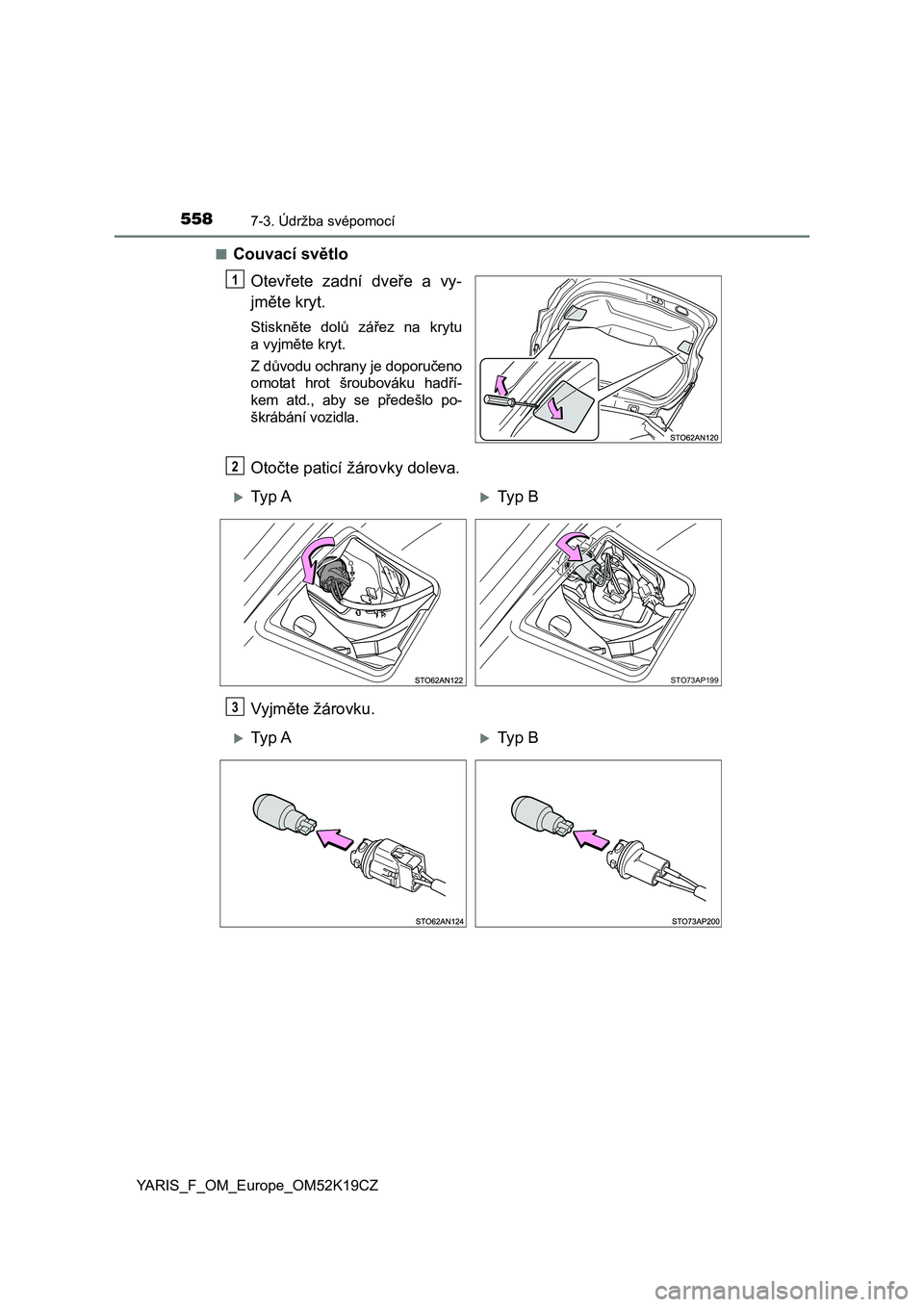

Couvací světlo
Otevřete zadní dveře a vy-
jměte kryt.
Stiskněte dolů zářez na krytu
a vyjměte kryt.
Z důvodu ochrany je doporučeno
omotat hrot šroubováku hadří-
kem atd., aby se předešlo po-
škrábání vozidla.
Otočte paticí žárovky doleva.
Vyjměte žárovku.
1
2
Ty p ATy p B
STO73AP199
3
Ty p ATy p B

5597-3. Údržba svépomocí
7
Údržba a péče
YARIS_F_OM_Europe_OM52K19CZ
Nasaďte novou žárovku.
Nasaďte patici žárovky.
Nasaďte kryt zadních dveří.
Zarovnejte 2 výstupky na krytu
a nasaďte ho.
4
Ty p ATy p B
5
Ty p ATy p B
6

5607-3. Údržba svépomocí
YARIS_F_OM_Europe_OM52K19CZ■
Výměna následujících žárovek
Pokud je některé z níže uvedených světel vadné, nechte ho vymě-
nit u kterékoliv autorizovaného prodejce nebo v servisu Toyota,
nebo v kterémkoliv spolehlivém servisu.
●Přední obrysová světla a světla pro denní svícení (typ LED)
●Brzdová světla (typ LED)
●Koncová světla (typ LED)
●Třetí brzdové světlo
●Zadní mlhové světlo
■LED světla
Přední obrysová světla a světla pro denní svícení (typ LED), brzdová světla
(typ LED), koncová světla (typ LED), třetí brzdové světlo a zadní mlhové
světlo se skládají z množství LED diod. Pokud je některé z LED světel vadné,
zavezte vozidlo ke kterémukoliv autorizovanému prodejci nebo do servisu
Toyota, nebo do kteréhokoliv spolehlivého servisu, abyste nechali světlo vy-
měnit.
Pokud nesvítí jedna nebo více LED diod v brzdovém světle, vaše vozidlo ne-
musí vyhovovat místním předpisům (EHK).
■Zamlžení uvnitř světel
Dočasné zamlžení (orosení) uvnitř světlometů neznamená poruchu. V násle-
dujících situacích kontaktujte pro více informací kteréhokoliv autorizovaného
prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
●Uvnitř světel se tvoří velké kapky vody.
●Uvnitř světlometu se hromadí voda.
■Když měníte žárovky
S. 540
