2019 TOYOTA YARIS HATCHBACK Návod na použití (in Czech)

6178-2. Postupy v případě nouze
8
Když nastanou potíže
YARIS_F_OM_Europe_OM52A54CZ
Posuňte přední levé sedadlo
úplně dopředu a vyjměte kryt.
Vyjměte zvedák.
Dotáhnout
Uvolnit
Vyjmutí zvedáku
1
2
1
2

6188-2. Postupy v případě nouze
YARIS_F_OM_Europe_OM52A54CZ
Vozidla s kompaktním rezervním kolem
Vozidla s podlahovou deskou: Zvedněte podlahovou desku a za-
táhněte ji směrem k sobě, abyste ji vyjmuli. (S. 468)
Vyjměte kryt podlahy zavaza-
dlového prostoru.
Vyjměte vložku rezervního kola,
pak povolte střední upínku.
Vozidla s plnohodnotným rezervním kolem
Zvedněte podlahovou desku a zatáhněte ji směrem k sobě, abyste
ji vyjmuli. (S. 468)
Povolte střední upínku.
Vyjmutí rezervního kola
1
2
3
1
2

6198-2. Postupy v případě nouze
8
Když nastanou potíže
YARIS_F_OM_Europe_OM52A54CZ
Zaklínujte kola.
U vozidel s ocelovými koly od-
straňte ozdobný kryt kola po-
mocí klíče.
Abyste ochránili ozdobný kryt kola,
dejte mezi klíč a ozdobný kryt
hadřík.
Pokud má ozdobný kryt kola vybrá-
ní, vložte klíč do vybrání a vyjměte
ozdobný kryt kola.
Mírně povolte matice kola (jed-
na otáčka).
Výměna kola s defektem
1
Kolo s defektemUmístění klínu
PředníLevá stranaZa pravým zadním kolem
Pravá stranaZa levým zadním kolem
ZadníLevá stranaPřed předním pravým kolem
Pravá stranaPřed předním levým kolem
2
3

6208-2. Postupy v případě nouze
YARIS_F_OM_Europe_OM52A54CZ
Otáčejte částí zvedáku ru-
kou, až se drážka zvedáku do-
tkne zvedacího místa.
Značky zvedacího místa jsou umís-
těny pod panelem prahů. Označují
polohy zvedacích míst.
Zvedejte vozidlo, až se kolo
mírně zvedne nad zem.
Vyjměte všechny matice kola
a samotné kolo.
Když kolo necháváte ležet na zemi,
položte ho vnější stranou nahoru,
aby se nepoškodil jeho povrch.
4
5
6

6218-2. Postupy v případě nouze
8
Když nastanou potíže
YARIS_F_OM_Europe_OM52A54CZ
VÝSTRAHA
■Výměna kola s defektem
●Dodržujte následující pokyny.
Jejich nedodržení by mohlo vést k vážným zraněním:
• Nezkoušejte vyjmout ozdobný kryt kola rukou. Dávejte pozor při mani-
pulaci s krytem, abyste předešli nečekanému zranění.
• Nedotýkejte se kotoučů nebo oblasti v okolí brzd ihned poté, co jste
s vozidlem jeli.
Po jízdě budou kotouče a oblast v okolí brzd extrémně horké. Dotykem
těchto oblastí rukou, nohou nebo jinou částí těla při výměně kola atd.
může dojít k popálení.
●Nedodržením těchto pokynů by se matice kol mohly uvolnit a kolo vypad-
<0051005200580057000f00030046005200e500030045005c000300500052004b004f00520003005d00530124005600520045004c0057000300560050005500570048004f005100690003005100480045005200030059006900e5005100690003005d005500
440051010c005100740011[
• Co nejdříve po výměně kol nechte dotáhnout matice kol momentovým
klíčem na 103 N·m.
• Když nasazujete kolo, používejte pouze takové matice kol, které byly
speciálně určeny pro toto kolo.
• Pokud jsou na šroubech, závitech matic nebo otvorech pro šrouby na
kole jakékoliv praskliny nebo deformace, nechte vozidlo zkontrolovat kte-
rýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo kterým-
koliv spolehlivým servisem.
• Když nasazujete matice kol, nasazujte je kuželovými konci směrem do-
vnitř. (S. 526)

6228-2. Postupy v případě nouze
YARIS_F_OM_Europe_OM52A54CZ
Odstraňte všechny nečistoty
nebo cizí látky ze styčné plochy
kola.
Pokud jsou na styčné ploše kola
cizí látky, matice kol se mohou bě-
hem jízdy uvolnit a kolo může z vo-
zidla odletět.
Nasaďte kolo a volně dotáhněte každou matici kola rukou na při-
bližně stejnou hodnotu.
Když vyměňujete ocelové kolo
za ocelové kolo (včetně kom-
paktního rezervního kola), do-
táhněte matice kol, až se
kuželovitá část volně dotkne
sedla disku kola.
Když vyměňujete lité kolo za
kompaktní rezervní kolo, dotáh-
něte matice kol, až se kuželovi-
tá část volně dotkne sedla disku
kola.
Když vyměňujete lité kolo za lité
kolo, otáčejte matice kol, až se
límce dotknou disku kola.
Nasazení rezervního kola
1
2
Kuželovitá část
Sedlo disku kola
Kuželovitá část
Sedlo disku kola
Disk kola
Límec

6238-2. Postupy v případě nouze
8
Když nastanou potíže
YARIS_F_OM_Europe_OM52A54CZ
Spusťte vozidlo na zem.
Pevně dotáhněte každou mati-
ci kola dvakrát nebo třikrát v po-
řadí podle obrázku.
Utahovací moment:
103 N·m
Nepoužívejte jiné nástroje nebo pří-
davnou páku, např. kladivo, trubku
nebo vaši nohu, než vaše ruce.
3
4

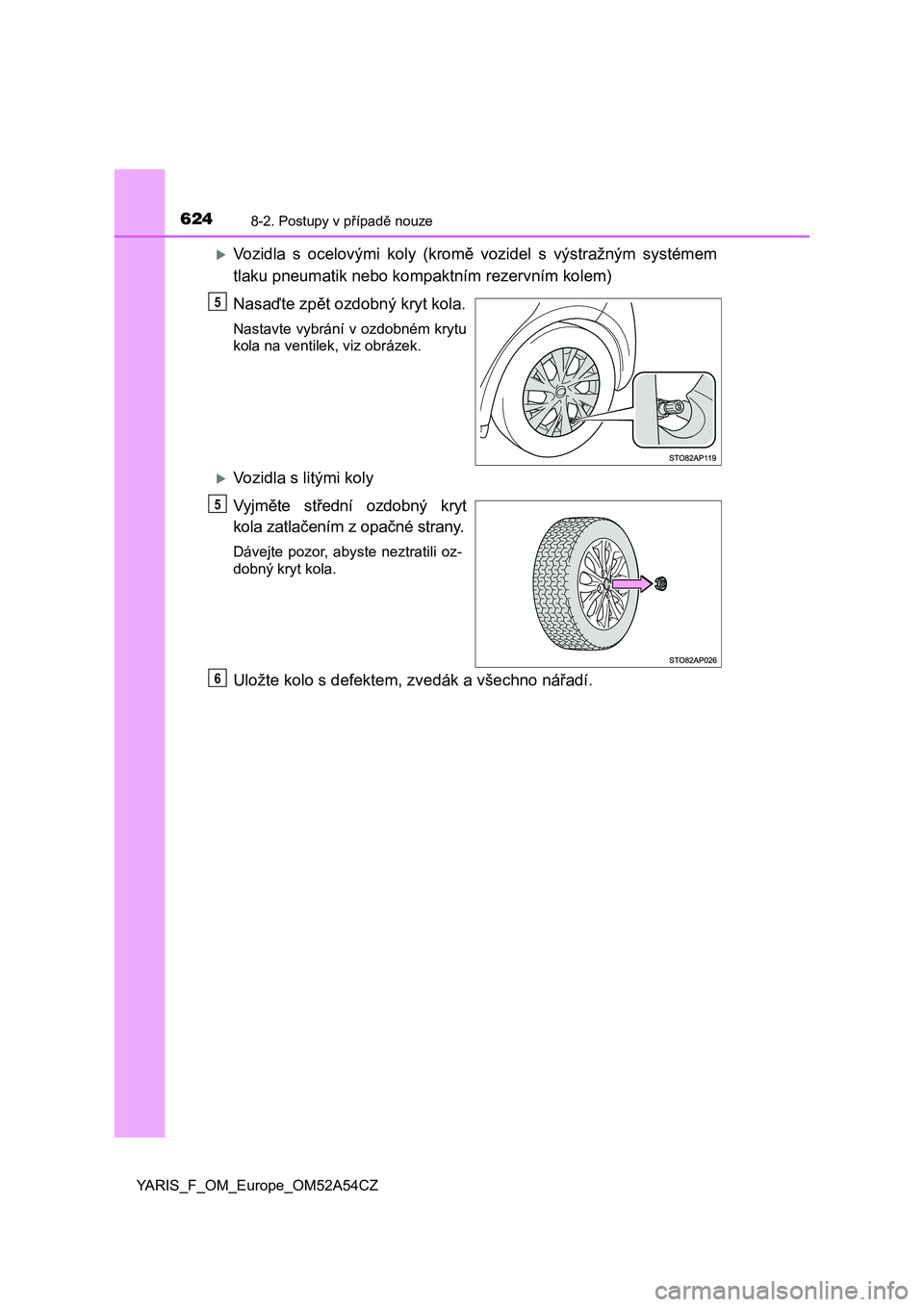

6248-2. Postupy v případě nouze
YARIS_F_OM_Europe_OM52A54CZ
Vozidla s ocelovými koly (kromě vozidel s výstražným systémem
tlaku pneumatik nebo kompaktním rezervním kolem)
Nasaďte zpět ozdobný kryt kola.
Nastavte vybrání v ozdobném krytu
kola na ventilek, viz obrázek.
Vozidla s litými koly
Vyjměte střední ozdobný kryt
kola zatlačením z opačné strany.
Dávejte pozor, abyste neztratili oz-
dobný kryt kola.
Uložte kolo s defektem, zvedák a všechno nářadí.
5
5
6
