Page 489 of 692

4897-3. Údržba svépomocí
7
Údržba a péče
YARIS_F_OM_Europe_OM52A54CZ
.
VÝSTRAHA
Motorový prostor obsahuje mnoho mechanismů a kapalin, které se mohou
náhle pohybovat, silně se ohřát nebo být pod elektrickým napětím. Abyste za-
bránili smrtelnému nebo vážnému zranění, dodržujte následující pokyny.
■Když pracujete v motorovém prostoru
●Nedávejte ruce, oděv a nářadí do blízkosti pohybujícího se ventilátoru
a hnacího řemene motoru.
●Dejte pozor, abyste se ihned po jízdě nedotkli motoru, chladiče, výfukové-
ho potrubí atd., protože mohou být horké. Olej a ostatní kapaliny mohou
být také horké.
●V motorovém prostoru nenechávejte žádné hořlavé předměty, jako jsou
papíry nebo hadry.
●Nekuřte, zabraňte vzniku jisker a nepřibližujte se s otevřeným ohněm k pa-
livu nebo k akumulátoru. Výpary paliva a akumulátoru jsou hořlavé.
●Při práci s akumulátorem buďte obzvlášť opatrní. Obsahuje jedovatou a ko-
rozivní kyselinu sírovou.
●Dávejte pozor, protože brzdová kapalina může ublížit vašim rukám nebo
očím a poškodit lakované povrchy. Pokud se dostane kapalina na ruce
nebo do očí, ihned opláchněte zasažené místo čistou vodou.
Pokud potíže přetrvávají, poraďte se s lékařem.
■Když pracujete v blízkosti elektrického ventilátoru chlazení nebo mříž-
ky chladiče
Vozidla bez systému Smart Entry & Start
Ujistěte se, že je spínač motoru v poloze "LOCK".
Když je spínač motoru v poloze "ON", elektrický ventilátor chlazení se může
automaticky rozběhnout, pokud je zapnutá klimatizace a/nebo je teplota
chladicí kapaliny vysoká. (S. 503)
Vozidla se systémem Smart Entry & Start
Ujistěte se, že je spínač motoru vypnutý.
Pokud je spínač motoru v režimu ZAPALOVÁNÍ ZAPNUTO, elektrický venti-
látor chlazení se může automaticky rozběhnout, pokud je zapnutá klimatiza-
ce a/nebo je teplota chladicí kapaliny vysoká. (S. 503)
■Bezpečnostní brýle
Noste bezpečnostní brýle, abyste zabránili vniknutí odlétávajícího nebo pa-
dajícího materiálu, vystříknutí kapaliny atd. do očí.
Page 490 of 692
4907-3. Údržba svépomocí
YARIS_F_OM_Europe_OM52A54CZ
UPOZORNĚNÍ
■Pokud vyjmete filtr čističe vzduchu
Jízda s vyjmutým filtrem čističe vzduchu může způsobit nadměrné opotře-
bení motoru díky nečistotám ve vzduchu.
■Pokud je hladina kapaliny nízká nebo vysoká
Je normální, že hladina brzdové kapaliny mírně klesne, když se opotřebují
brzdové destičky, nebo když hladina kapaliny v nádržce je vysoká.
Pokud je nutné časté doplňování nádržky, může to signalizovat vážný pro-
blém.
Page 491 of 692
4917-3. Údržba svépomocí
7
Údržba a péče
YARIS_F_OM_Europe_OM52A54CZ
Kapota
Zatáhněte za uvolňovací páčku
zámku kapoty.
Kapota mírně povyskočí nahoru.
Zatáhněte nahoru pomocnou
páčku západky a zvedněte ka-
potu.
Otevřenou kapotu podepřete
vložením podpěrné tyče do ot-
voru.
Uvolněte zámek zevnitř vozidla, abyste otevřeli kapotu.
1
2
3
Page 492 of 692
4927-3. Údržba svépomocí
YARIS_F_OM_Europe_OM52A54CZ
VÝSTRAHA
■Kontrola před jízdou
<003d004e00520051005700550052004f0058004d00570048000f0003005d004700440003004d00480003004e004400530052005700440003007e0053004f0051010c0003005d00440059011c004800510069000300440003005d00440050004e0051005800
57004400110003[
Pokud není kapota řádně zamknuta, může se během jízdy otevřít a způso-
bit nehodu s následkem smrti nebo vážných zranění.
■Když otevíráte kapotu
Pro podepření kapoty při jejím otevření používejte vždy podpěrnou tyč, při-
čemž se ujistěte, že je tato tyč řádně upevněna. Kapota může zůstat otevře-
ná bez podpěry ve svahu, je to však nebezpečné, protože se může náhle
zavřít.
UPOZORNĚNÍ
■Když zavíráte kapotu
Ujistěte se, že jste podpěrnou tyč vrátili před zavřením kapoty do její pří-
chytky. Zavírání kapoty s podpěrnou tyčí, která není upevněna v příchytce,
by mohlo způsobit prohnutí kapoty.
Page 493 of 692
4937-3. Údržba svépomocí
7
Údržba a péče
YARIS_F_OM_Europe_OM52A54CZ
Umístění podlahového zvedáku
◆Vpředu
◆Vzadu
Když používáte podlahový zvedák, dodržujte pokyny uvedené
v příručce dodávané ke zvedáku a provádějte činnost bezpečně.
Když své vozidlo zvedáte pomocí podlahového zvedáku, umístě-
te zvedák správně. Nesprávné umístění může vaše vozidlo po-
škodit nebo způsobit zranění.
Page 494 of 692
4947-3. Údržba svépomocí
YARIS_F_OM_Europe_OM52A54CZ

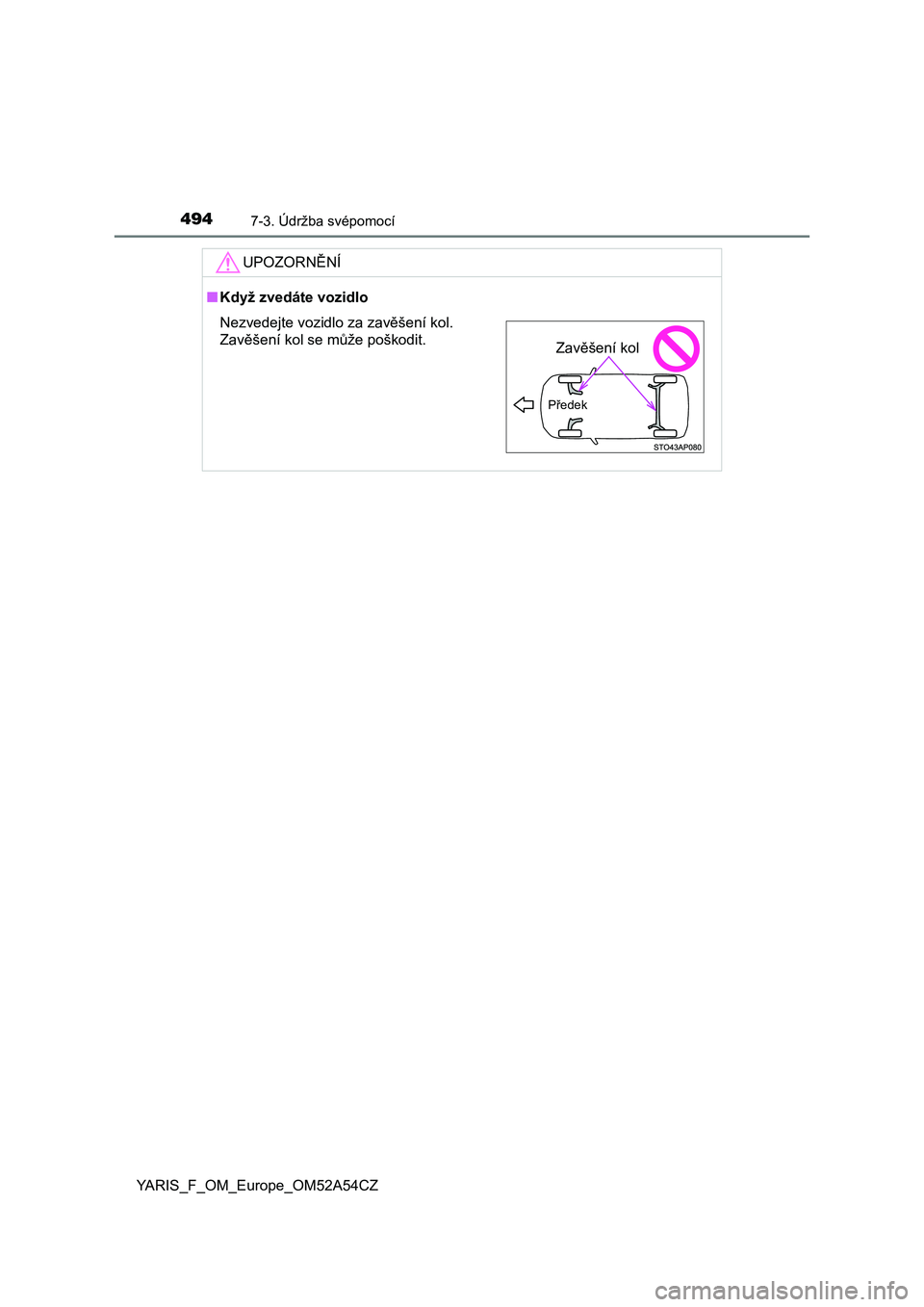

UPOZORNĚNÍ
■Když zvedáte vozidlo
Nezvedejte vozidlo za zavěšení kol.
Zavěšení kol se může poškodit.
Předek
Zavěšení kol
Page 495 of 692
4957-3. Údržba svépomocí
7
Údržba a péče
YARIS_F_OM_Europe_OM52A54CZ
Motorový prostor
■Motor 1KR-FE
Pojistkové skříňky (S. 541)
Měrka hladiny motorového oleje
(S. 497)
Uzávěr plnicího hrdla motoro-
vého oleje (S. 499)
Akumulátor (S. 504)Nádržka chladicí kapaliny mo-
toru (S. 501)
Elektrický ventilátor chlazení
Kondenzátor (S. 503)
Chladič (S. 503)
Nádržka kapaliny ostřikovačů
(S. 507)1
2
3
4
5
6
7
8
9
Page 496 of 692
4967-3. Údržba svépomocí
YARIS_F_OM_Europe_OM52A54CZ■
Motor 2NR-FKE
Pojistkové skříňky (S. 541)
Uzávěr plnicího hrdla motoro-
vého oleje (S. 499)
Měrka hladiny motorového oleje
(S. 497)
Akumulátor (S. 504)Nádržka chladicí kapaliny mo-
toru (S. 501)
Elektrický ventilátor chlazení
Kondenzátor (S. 503)
Chladič (S. 503)
Nádržka kapaliny ostřikovačů
(S. 507)1
2
3
4
5
6
7
8
9
