4-5. Gebruik van de ondersteunende systemen
Rijden
■Accelereren na het instellen van de
rijsnelheid
Bedien het gaspedaal om te accelere-
ren. Na het accelereren gaat de auto
weer rijden met de ingestelde snelheid.
Als de afstandsregelmodus is ingescha-
keld, neemt de rijsnelheid echter moge-
lijk af tot onder de ingestelde snelheid,
zodat de afstand to t de voorligger
gehandhaafd blijft.
■Als de auto stopt tijdens rijden met
de volgregeling
●Door op de schakelaar +RES te druk-
ken terwijl de voorli gger stopt, wordt,
als de voorligger begint te rijden, bin-
nen ongeveer 3 seconden nadat op
de schakelaar is gedrukt het rijden
met de volgregeling hervat.
●Als de voorligger binnen 3 seconden
nadat uw auto is gestopt begint te rij-
den, wordt het rijden met de volgrege-
ling hervat.
■Automatisch uitschakelen van de
afstandsregelmodus
De afstandsregelmodus wordt automa-
tisch uitgeschakeld in de volgende situa-
ties.
●De VSC is geactiveerd.
●De TRC is gedurende een bepaalde
periode geactiveerd.
●Wanneer de VSC of TRC wordt uitge-
schakeld.
●De sensor kan niet goed signaleren
omdat hij ergens door bedekt is.
●Pre Crash Brake-functie is geacti-
veerd.
●De parkeerrem is geactiveerd.
●De auto wordt door het systeem stil-
gezet op een steile helling.
●Als de auto door het systeem is stilge-
zet, wordt het volgen van de voorlig-
ger in de volgende gevallen niet
hervat:
• De bestuurder draagt geen veilig- heidsgordel.
• Het bestuurdersportier wordt geopend.
• De auto heeft ongeveer 3 minuten stil-
gestaan.
Als de afstandsre gelmodus om een
andere dan de hierboven genoemde
redenen automatisch uitgeschakeld
wordt, kan er een storing in het systeem
aanwezig zijn. Neem contact op met
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige.
■Automatisch uitschakelen van de
constante-snelheidsregelmodus
De constante-snelheidsregelmodus
wordt automatisch uitgeschakeld in de
volgende situaties:
●Actuele rijsnelheid zakt tot meer dan
ongeveer 16 km/h onder de inge-
stelde rijsnelheid.
●Werkelijke rijsnelheid zakt onder
ongeveer 30 km/h.
●De VSC is geactiveerd.
●De TRC is gedurende een bepaalde
periode geactiveerd.
●Wanneer de VSC of TRC wordt uitge-
schakeld.
●Pre Crash Brake-fu nctie is geacti-
veerd.
Als de constante-snelheidsregelmodus
om een andere d an de hierboven
genoemde redenen aut omatisch uitge-
schakeld wordt, kan er een storing in het
systeem aanwezig zijn. Neem contact
op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
pM_RAV4_OM_OM42D03E_(EE).book P age 361 Wednesday, March 20, 2019 2:08 PM

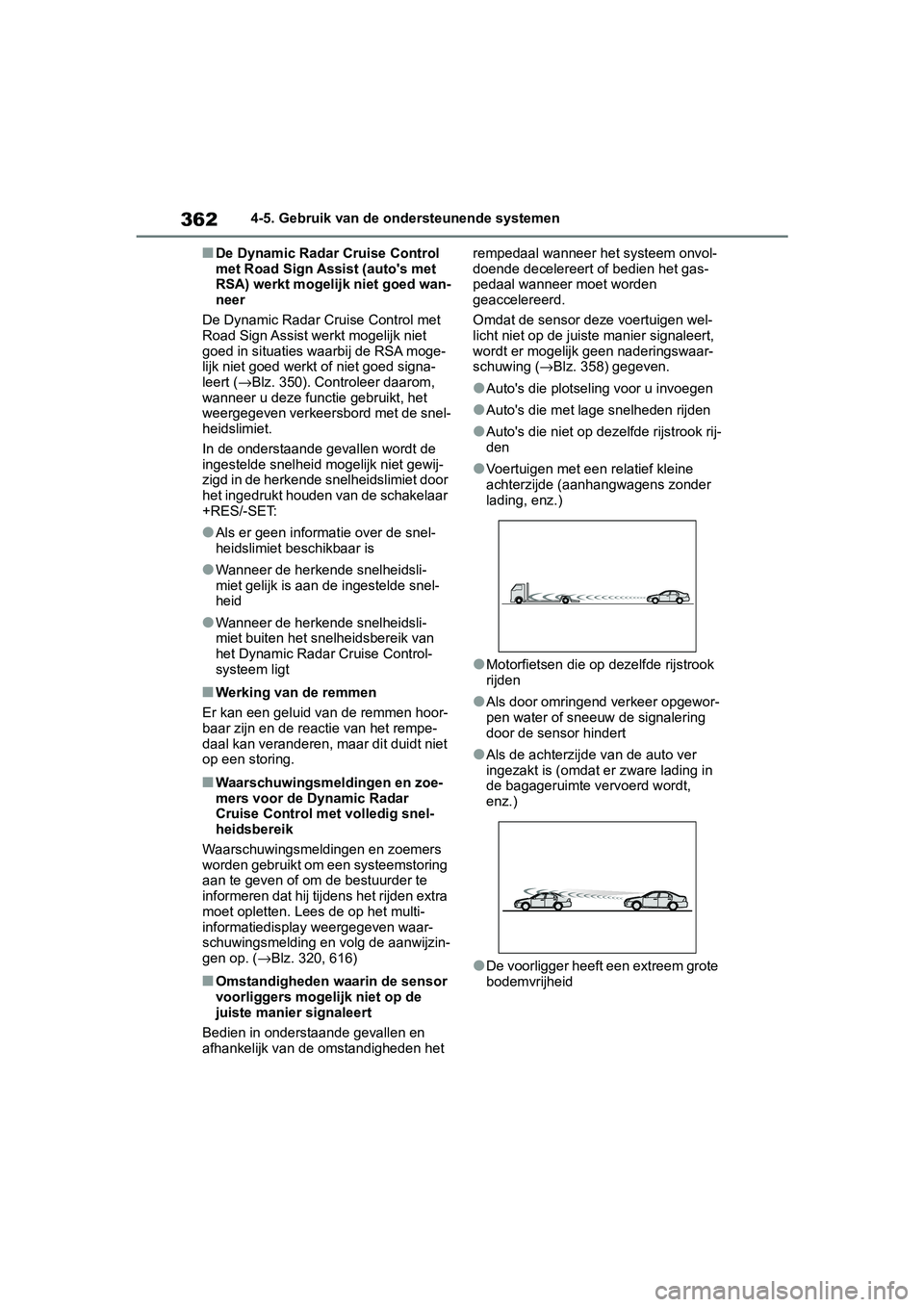

3624-5. Gebruik van de ondersteunende systemen
■De Dynamic Radar Cruise Control
met Road Sign Assist (auto's met
RSA) werkt mogelijk niet goed wan-
neer
De Dynamic Radar Cruise Control met
Road Sign Assist werkt mogelijk niet
goed in situaties waarbij de RSA moge-
lijk niet goed werkt of niet goed signa-
leert ( →Blz. 350). Controleer daarom,
wanneer u deze functie gebruikt, het
weergegeven verkeersbord met de snel-
heidslimiet.
In de onderstaande gevallen wordt de
ingestelde snelheid mogelijk niet gewij-
zigd in de herkende snelheidslimiet door
het ingedrukt houden van de schakelaar
+RES/-SET:
●Als er geen informa tie over de snel-
heidslimiet beschikbaar is
●Wanneer de herkende snelheidsli-
miet gelijk is aan de ingestelde snel-
heid
●Wanneer de herkende snelheidsli-
miet buiten het snelheidsbereik van
het Dynamic Radar Cruise Control-
systeem ligt
■Werking van de remmen
Er kan een geluid v an de remmen hoor-
baar zijn en de reactie van het rempe-
daal kan veranderen, maar dit duidt niet
op een storing.
■Waarschuwingsmeldingen en zoe-
mers voor de Dynamic Radar
Cruise Control met volledig snel-
heidsbereik
Waarschuwingsmeldingen en zoemers
worden gebruikt om een systeemstoring
aan te geven of om de bestuurder te
informeren dat hij tijdens het rijden extra
moet opletten. Lees de op het multi-
informatiedisplay weergegeven waar-
schuwingsmelding en volg de aanwijzin-
gen op. ( →Blz. 320, 616)
■Omstandigheden waarin de sensor
voorliggers mogelijk niet op de
juiste manier signaleert
Bedien in onderstaande gevallen en
afhankelijk van de omstandigheden het rempedaal wanneer het systeem onvol-
doende decelereert of bedien het gas-
pedaal wanneer moet worden
geaccelereerd.
Omdat de sensor deze voertuigen wel-
licht niet op de juist
e manier signaleert,
wordt er mogelijk geen naderingswaar-
schuwing ( →Blz. 358) gegeven.
●Auto's die plotseling voor u invoegen
●Auto's die met lage snelheden rijden
●Auto's die niet op dezelfde rijstrook rij-
den
●Voertuigen met een relatief kleine
achterzijde (aanh angwagens zonder
lading, enz.)
●Motorfietsen d ie op dezelfde rijstrook
rijden
●Als door omringend verkeer opgewor-
pen water of sneeuw de signalering
door de sensor hindert
●Als de achterzijde van de auto ver
ingezakt is (omdat er zware lading in
de bagageruimte vervoerd wordt,
enz.)
●De voorligger heeft een extreem grote
bodemvrijheid
pM_RAV4_OM_OM42D03E_(EE).book P age 362 Wednesday, March 20, 2019 2:08 PM

363
4
4-5. Gebruik van de ondersteunende systemen
Rijden
■Omstandigheden waaronder de
afstandsregelmodus mogelijk niet
goed werkt
Bedien indien nodig in onderstaande
gevallen het rempedaal (of, afhankelijk
van de situatie , het gaspedaal).
Doordat de sensor voorliggers mogelijk
niet op de juiste manier signaleert, werkt
het systeem mogelijk niet goed.
●Als de weg erg bochtig is of de rijstro-
ken erg smal zijn
●Als u veelvuldig stuurcorrecties moet
uitvoeren of frequent van rijstrook wis-
selt
●Als uw voorligger plotseling decele-
reert
●Als u op een weg rijdt die wordt omge-
ven door een constructie, zoals in een
tunnel of op een ijzeren brug
●Als de rijsnelheid afneemt tot de inge-
stelde snelheid na acceleratie van de
auto door intrappe n van het gaspe-
daal.
pM_RAV4_OM_OM42D03E_(EE).book P age 363 Wednesday, March 20, 2019 2:08 PM

3644-5. Gebruik van de ondersteunende systemen
*: Indien aanwezig
■Weergave instrumentenpaneelMulti-informatiedisplay
Ingestelde snelheid
Indicatoren
■BedieningsschakelaarsAfstandsschakelaar
Schakelaar +RES
Cruise control-hoofdschakelaar
Uitschakeltoets
Schakelaar -SETDynamic Radar Cruise
Control*
Wanneer de afstandsregelmo-
dus is ingeschakeld, accele-
reert en decelereert de auto
automatisch overeenkomstig
de veranderingen in snelheid
van de voorligger, zelfs wan-
neer het gaspeda al niet wordt
ingetrapt. In de constante-
snelheidsregelmodus rijdt de
auto met een constante snel-
heid.
Gebruik de Dynamic Radar
Cruise Control op autowegen
en snelwegen.
 Afstandsregelmodus
(→ Blz. 366)
 Constante-snelheidsregelmo-
dus ( →Blz. 370)
Systeemonderdelen
A
B
C
:$$56&+8:,1*
■Voor het gebruik van de Dynamic
Radar Cruise Control
●Voor veilig rijden is alleen de
bestuurder verantwoordelijk. Ver-
trouw niet alleen op het systeem en
rijd voorzichtig door altijd goed op
de omgeving te letten.
●Het Dynamic Radar Cruise Control-
systeem biedt ondersteuning bij het
rijden om de bestuurder te ontlas-
ten. Er zijn echter grenzen aan de
geboden ondersteuning.
Lees de hierna gegeven aanwijzingen
aandachtig door. Vertrouw niet blinde-
lings op dit syst eem en rijd altijd voor-
zichtig.
• Omstandigheden waarin de sensor voorliggers mogelijk niet op de
juiste manier signaleert: →Blz. 373
• Omstandigheden waaronder de afstandsregelmodus mogelijk niet
goed werkt: →Blz. 374
A
B
C
D
E
pM_RAV4_OM_OM42D03E_(EE).book P age 364 Wednesday, March 20, 2019 2:08 PM

3664-5. Gebruik van de ondersteunende systemen
In deze modus registreert een radar of er binnen ongeveer 100 meter voor
u een voertuig rijdt. Deze sens or wordt tevens gebruikt om de a fstand tus-
sen uw auto en d e voorligger te berekenen en een geschikte afstand tus-
sen uw auto en de v oorligger te handhaven. De gewenste tussenaf stand
kan tevens met de afstandsschakelaar worden ingesteld.
Bij het afdalen van een helling kan de tussenafstand korter worden.
WAARSCHUWING
●Op wegen met scherpe bochten
●Op slingerende wegen
●Op wegen die door regen, ijs of
sneeuw glad zijn
●Op steile hellingen bergafwaarts of
op afwisselend sterk dalende en
sterk stijgende wegen
Bij het afdalen van een steile helling
kan de rijsnelheid de ingestelde snel-
heid overschrijden.
●Op invoegstroken van autowegen
en snelwegen
●Als de weersomstandigheden zo
slecht zijn dat ze een juiste signale-
ring door de sensoren onmogelijk
zouden kunnen maken (mist,
sneeuw, zandstorm, zware regen-
val, enz.)
●Als er regen, sneeuw, enz. op de
voorzijde van de radar of de
camera voor zit
●In verkeersomstandigheden waarbij
herhaaldelijk accelereren en dece-
lereren noodzakelijk is
●Bij het rijden met een aanhangwa-
gen* of tijdens het slepen in een
noodgeval
*: Auto's die een aanhangwagen kun- nen trekken. ( →Blz. 262)
●Als er vaak een naderingswaar-
schuwing hoorbaar is
Rijden in de afstandsregelmodus
pM_RAV4_OM_OM42D03E_(EE).book P age 366 Wednesday, March 20, 2019 2:08 PM

3724-5. Gebruik van de ondersteunende systemen
Houd de schakelaar -SET ingedrukt.
U kunt de Dynamic Radar Cruise
Control met Road Sign Assist
inschakelen/uitschakelen via het
scherm op het multi-informatie-
display. ( →Blz. 134)
■De Dynamic Radar Cruise Control
kan worden gebruikt als
●Auto's met automatische transmissie
of Multidrive CVT: De selectiehendel
wordt in stand D gezet.
●Auto's met handgeschakelde trans-
missie: De selectiehendel staat in het
2e bereik of hoger.
●Afhankelijk van de regelmodus kan dit
item op de volgende snelheden wor-
den ingesteld:
• Afstandsregelmodus: Ongeveer 30 km/h of hoger
• Constante-snelheidsregelmodus:
Ongeveer 30 km/h of hoger
■Accelereren na het instellen van de
rijsnelheid
Bedien het gaspedaal om te accelere-
ren. Na het accelereren gaat de auto
weer rijden met de ingestelde snelheid.
Als de afstandsregelmodus is ingescha-
keld, neemt de rijsnelheid echter moge-
lijk af tot onder de ingestelde snelheid, zodat de afstand t
ot de voorligger
gehandhaafd blijft.
■Selectie schakelstand (auto's met
handgeschakelde transmissie)
Selecteert een schakelstand die past bij
de rijsnelheid. Als he t motortoerental te
hoog of te laag is, kan de regeling auto-
matisch worden uitgeschakeld.
■Automatisch uitschakelen van de
afstandsregelmodus
De afstandsregelmodus wordt automa-
tisch uitgeschakeld in de volgende situa-
ties.
●Werkelijke rijsnelheid zakt onder
ongeveer 25 km/h.
●De VSC is geactiveerd.
●De TRC is gedurende een bepaalde
periode geactiveerd.
●Wanneer de VSC of TRC wordt uitge-
schakeld.
●De sensor kan niet goed signaleren
omdat hij ergens door bedekt is.
●Pre Crash Brake-fu nctie is geacti-
veerd.
●Auto's met handgeschakelde trans-
missie: Als de selectiehendel in de
neutraalstand staat o f het koppelings-
pedaal gedurende een bepaalde tijd
of langer wordt ingetrapt.
Als de afstandsre gelmodus om een
andere dan de hierboven genoemde
redenen automatisch uitgeschakeld
wordt, kan er een storing in het systeem
aanwezig zijn. Neem contact op met
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige.
■Automatisch uitschakelen van de
constante-snelheidsregelmodus
De constante-snelheidsregelmodus
wordt automatisch uitgeschakeld in de
volgende situaties:
●Actuele rijsnelheid zakt tot meer dan
ongeveer 16 km/h onder de inge-
stelde rijsnelheid.
Inschakelen/uitschakelen
Dynamic Radar Cruise
Control met Road Sign
Assist (auto's met RSA)
pM_RAV4_OM_OM42D03E_(EE).book P age 372 Wednesday, March 20, 2019 2:08 PM

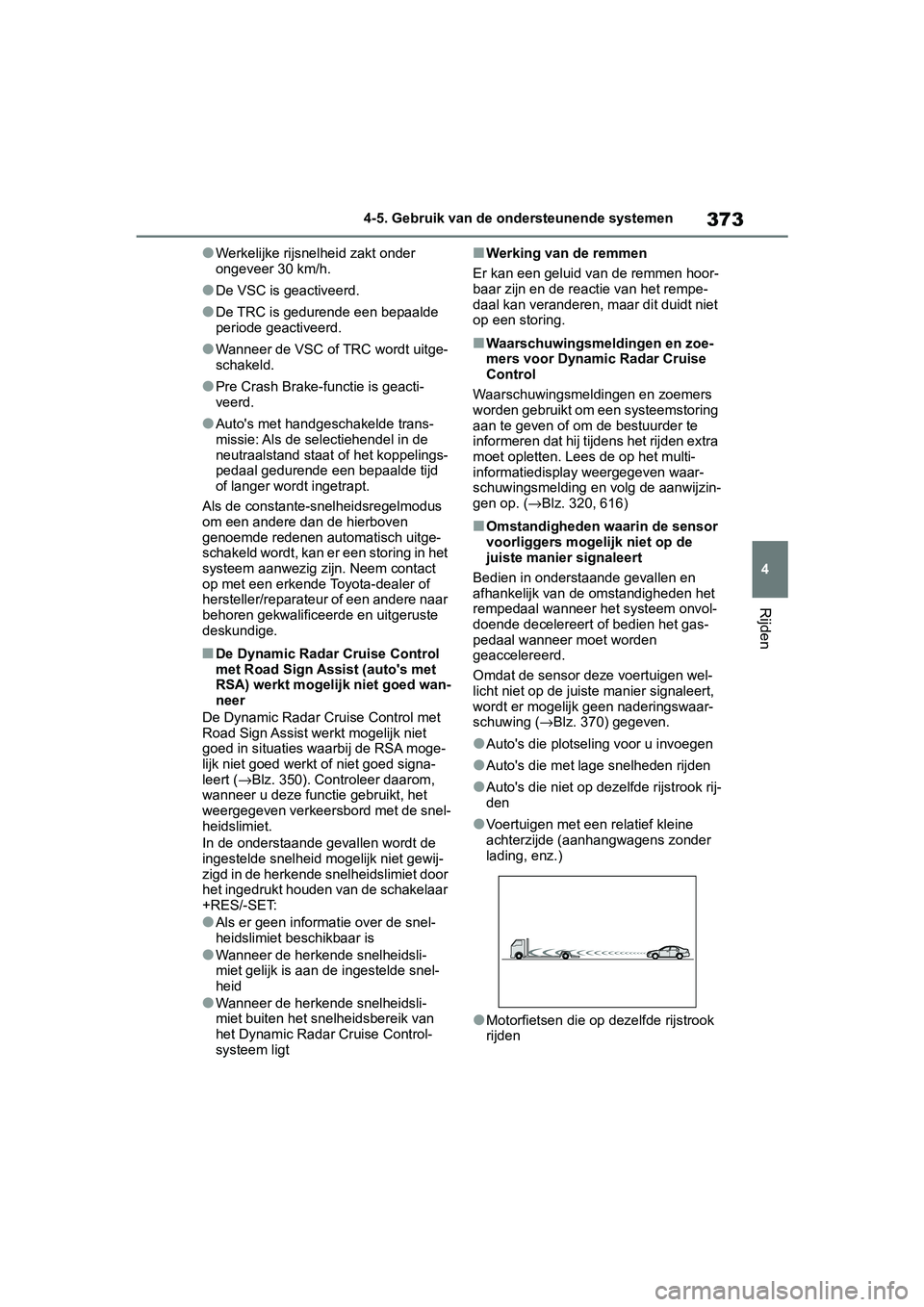

373
4
4-5. Gebruik van de ondersteunende systemen
Rijden
●Werkelijke rijsnelheid zakt onder
ongeveer 30 km/h.
●De VSC is geactiveerd.
●De TRC is gedurende een bepaalde
periode geactiveerd.
●Wanneer de VSC of TRC wordt uitge-
schakeld.
●Pre Crash Brake-functie is geacti-
veerd.
●Auto's met handgeschakelde trans-
missie: Als de selectiehendel in de
neutraalstand staat
of het koppelings-
pedaal gedurende een bepaalde tijd
of langer wordt ingetrapt.
Als de constante-snelheidsregelmodus
om een andere dan de hierboven
genoemde redenen automatisch uitge-
schakeld wordt, kan er een storing in het
systeem aanwezig zijn . Neem contact
op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeer de en uitgeruste
deskundige.
■De Dynamic Radar Cruise Control
met Road Sign Assist (auto's met
RSA) werkt mogelij k niet goed wan-
neer
De Dynamic Radar Cruise Control met
Road Sign Assist werkt mogelijk niet
goed in situaties waarbij de RSA moge-
lijk niet goed werkt of niet goed signa-
leert ( →Blz. 350). Controleer daarom,
wanneer u deze functie gebruikt, het
weergegeven verkeersbord met de snel-
heidslimiet.
In de onderstaande gevallen wordt de
ingestelde snelheid mogelijk niet gewij-
zigd in de herkende snelheidslimiet door
het ingedrukt houden van de schakelaar
+RES/-SET:
●Als er geen informa tie over de snel-
heidslimiet beschikbaar is
●Wanneer de herkende snelheidsli-
miet gelijk is aan de ingestelde snel-
heid
●Wanneer de herkende snelheidsli-
miet buiten het snelheidsbereik van
het Dynamic Radar Cruise Control-
systeem ligt
■Werking van de remmen
Er kan een geluid v an de remmen hoor-
baar zijn en de reactie van het rempe-
daal kan veranderen, maar dit duidt niet
op een storing.
■Waarschuwingsmeldingen en zoe-
mers voor Dynamic Radar Cruise
Control
Waarschuwingsmeldingen en zoemers
worden gebruikt om een systeemstoring
aan te geven of om de bestuurder te
informeren dat hij tijdens het rijden extra
moet opletten. Lees de op het multi-
informatiedisplay weergegeven waar-
schuwingsmelding en volg de aanwijzin-
gen op. ( →Blz. 320, 616)
■Omstandigheden waarin de sensor
voorliggers mogelijk niet op de
juiste manier signaleert
Bedien in onderstaande gevallen en
afhankelijk van de omstandigheden het
rempedaal wanneer het systeem onvol-
doende decelereert of bedien het gas-
pedaal wanneer moet worden
geaccelereerd.
Omdat de sensor deze voertuigen wel-
licht niet op de juist e manier signaleert,
wordt er mogelijk geen naderingswaar-
schuwing ( →Blz. 370) gegeven.
●Auto's die plotseling voor u invoegen
●Auto's die met lage snelheden rijden
●Auto's die niet op dezelfde rijstrook rij-
den
●Voertuigen met een relatief kleine
achterzijde (aanh angwagens zonder
lading, enz.)
●Motorfietsen d ie op dezelfde rijstrook
rijden
pM_RAV4_OM_OM42D03E_(EE).book P age 373 Wednesday, March 20, 2019 2:08 PM

3744-5. Gebruik van de ondersteunende systemen
●Als door omringend verkeer opgewor-
pen water of sneeuw de signalering
door de sensor hindert
●Als de achterzijde van de auto ver
ingezakt is (omdat er zware lading in
de bagageruimte vervoerd wordt,
enz.)
●De voorligger heeft een extreem grote
bodemvrijheid
■Omstandigheden waaronder de
afstandsregelmodus mogelijk niet
goed werkt
Bedien indien nodig in onderstaande
gevallen het rempedaal (of, afhankelijk
van de situatie, het gaspedaal).
Doordat de sensor voorliggers mogelijk
niet op de juiste manier signaleert, werkt
het systeem mogelijk niet goed.
●Als de weg erg bochtig is of de rijstro-
ken erg smal zijn
●Als u veelvuldig st uurcorrecties moet
uitvoeren of frequent van rijstrook wis-
selt
●Als uw voorligger plotseling decele-
reert
●Als u op een weg rijdt die wordt omge-
ven door een constructie, zoals in een
tunnel of op een ijzeren brug
●Als de rijsnelheid afneemt tot de inge-
stelde snelheid na acceleratie van de
auto door intrappe n van het gaspe-
daal.
pM_RAV4_OM_OM42D03E_(EE).book P age 374 Wednesday, March 20, 2019 2:08 PM
