2019 TOYOTA RAV4 HYBRID cruise control

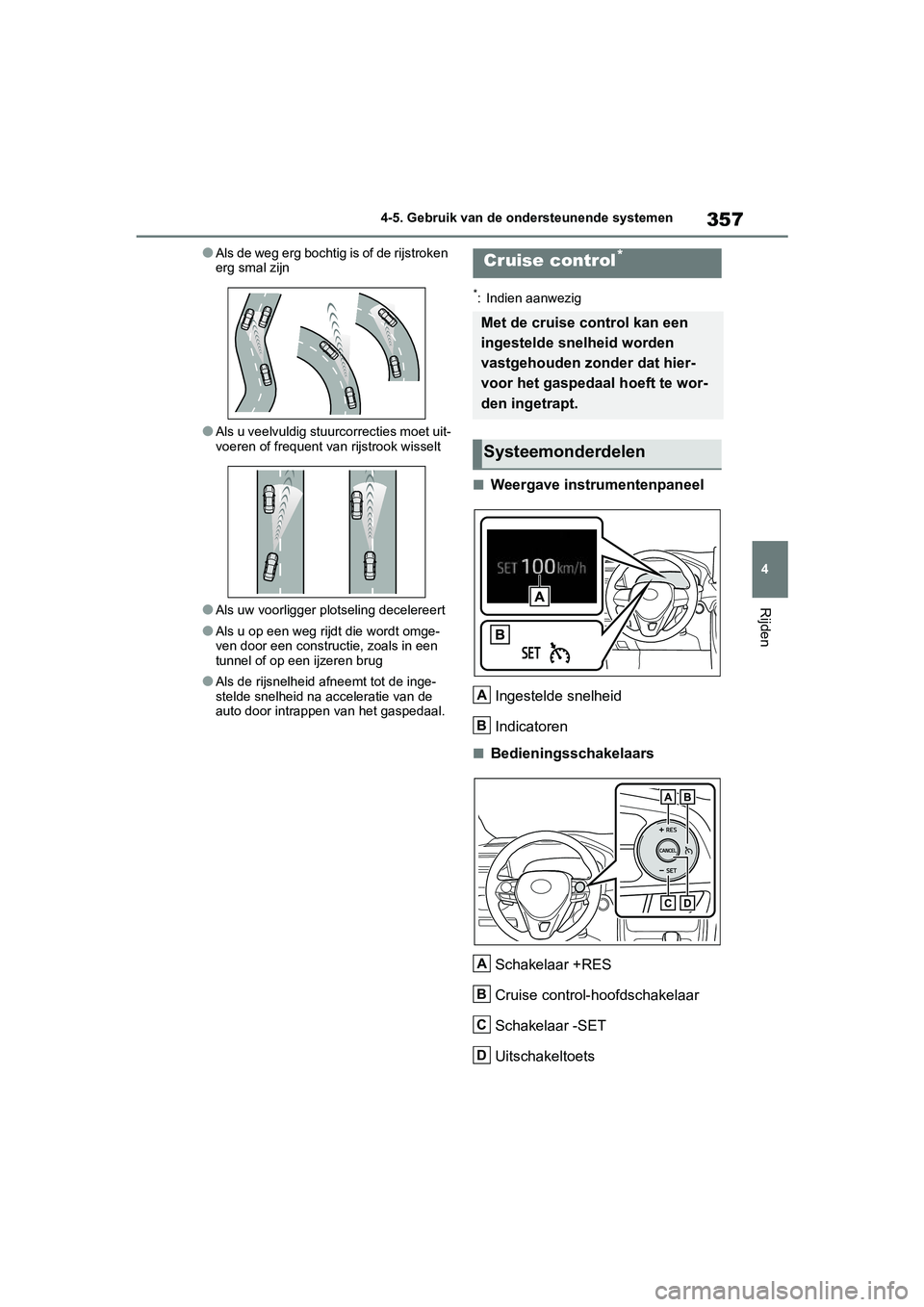

357
4
4-5. Gebruik van de ondersteunende systemen
Rijden
●Als de weg erg bochtig is of de rijstroken
erg smal zijn
●Als u veelvuldig stuurcorrecties moet uit-
voeren of frequent van rijstrook wisselt
●Als uw voorligger plotseling decelereert
●Als u op een weg rijdt die wordt omge-
ven door een constructie, zoals in een
tunnel of op een ijzeren brug
●Als de rijsnelheid afneemt tot de inge-
stelde snelheid na acceleratie van de
auto door intrappen van het gaspedaal.
*: Indien aanwezig
■Weergave instrumentenpaneel
Ingestelde snelheid
Indicatoren
■BedieningsschakelaarsSchakelaar +RES
Cruise control-hoofdschakelaar
Schakelaar -SET
Uitschakeltoets
Cruise control*
Met de cruise control kan een
ingestelde snelheid worden
vastgehouden zonder dat hier-
voor het gaspedaal hoeft te wor-
den ingetrapt.
Systeemonderdelen
A
B
A
B
C
D
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 357 Friday, March 22, 2019 11:40 AM

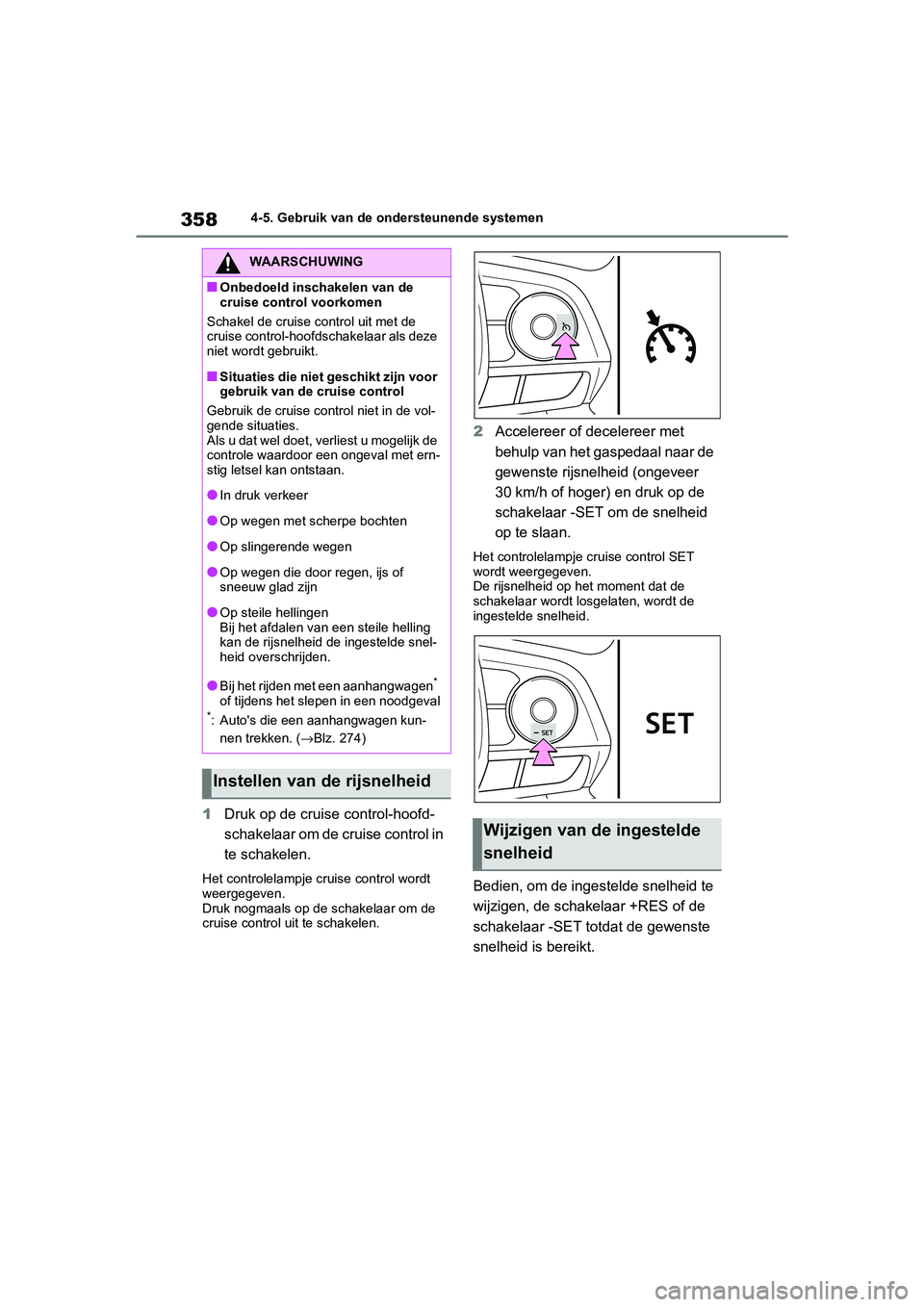

3584-5. Gebruik van de ondersteunende systemen
1Druk op de cruise control-hoofd-
schakelaar om de cruise control in
te schakelen.
Het controlelampje cruise control wordt
weergegeven.
Druk nogmaals op de schakelaar om de
cruise control uit te schakelen.
2Accelereer of decelereer met
behulp van het gaspedaal naar de
gewenste rijsnelheid (ongeveer
30 km/h of hoger) en druk op de
schakelaar -SET om de snelheid
op te slaan.
Het controlelampje cruise control SET
wordt weergegeven.
De rijsnelheid op het moment dat de
schakelaar wordt losgelaten, wordt de
ingestelde snelheid.
Bedien, om de ingestelde snelheid te
wijzigen, de schakelaar +RES of de
schakelaar -SET totdat de gewenste
snelheid is bereikt.
WAARSCHUWING
■Onbedoeld inschakelen van de
cruise control voorkomen
Schakel de cruise control uit met de
cruise control-hoofdschakelaar als deze
niet wordt gebruikt.
■Situaties die niet geschikt zijn voor
gebruik van de cruise control
Gebruik de cruise control niet in de vol-
gende situaties.
Als u dat wel doet, verliest u mogelijk de
controle waardoor een ongeval met ern-
stig letsel kan ontstaan.
●In druk verkeer
●Op wegen met scherpe bochten
●Op slingerende wegen
●Op wegen die door regen, ijs of
sneeuw glad zijn
●Op steile hellingen
Bij het afdalen van een steile helling
kan de rijsnelheid de ingestelde snel-
heid overschrijden.
●Bij het rijden met een aanhangwagen*
of tijdens het slepen in een noodgeval
*: Auto's die een aanhangwagen kun-
nen trekken. ( →Blz. 274)
Instellen van de rijsnelheid
Wijzigen van de ingestelde
snelheid
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 358 Friday, March 22, 2019 11:40 AM

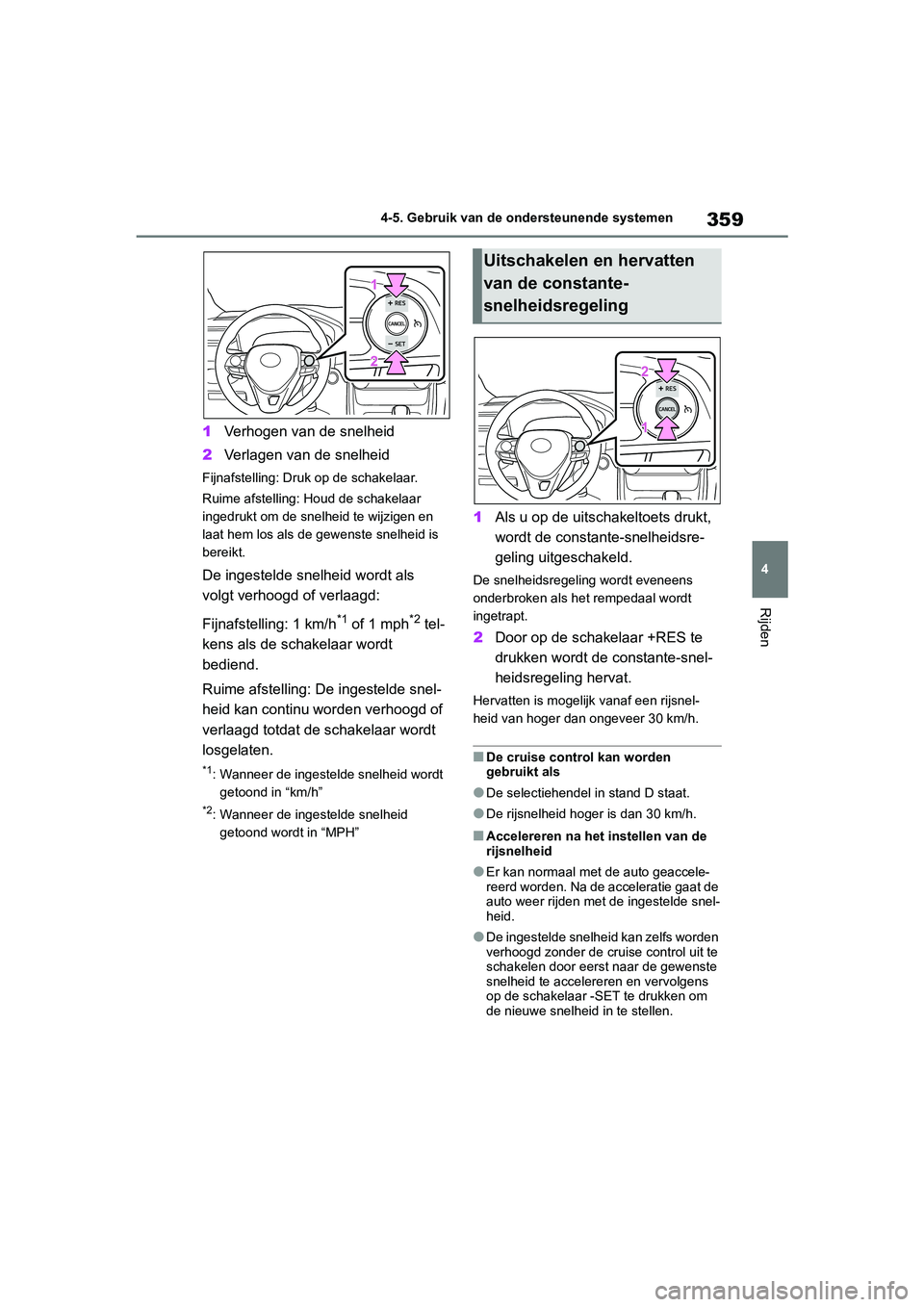

359
4
4-5. Gebruik van de ondersteunende systemen
Rijden
1
Verhogen van de snelheid
2 Verlagen van de snelheid
Fijnafstelling: Druk op de schakelaar.
Ruime afstelling: Houd de schakelaar
ingedrukt om de snelheid te wijzigen en
laat hem los als de gewenste snelheid is
bereikt.
De ingestelde snelheid wordt als
volgt verhoogd of verlaagd:
Fijnafstelling: 1 km/h
*1 of 1 mph*2 tel-
kens als de schakelaar wordt
bediend.
Ruime afstelling: De ingestelde snel-
heid kan continu worden verhoogd of
verlaagd totdat de schakelaar wordt
losgelaten.
*1: Wanneer de ingestelde snelheid wordt getoond in “km/h”
*2: Wanneer de ingestelde snelheid getoond wordt in “MPH”
1 Als u op de uitschakeltoets drukt,
wordt de constante-snelheidsre-
geling uitgeschakeld.
De snelheidsregeling wordt eveneens
onderbroken als het rempedaal wordt
ingetrapt.
2Door op de schakelaar +RES te
drukken wordt de constante-snel-
heidsregeling hervat.
Hervatten is mogelijk vanaf een rijsnel-
heid van hoger dan ongeveer 30 km/h.
■De cruise control kan worden
gebruikt als
●De selectiehendel in stand D staat.
●De rijsnelheid hoger is dan 30 km/h.
■Accelereren na het instellen van de
rijsnelheid
●Er kan normaal met de auto geaccele-
reerd worden. Na de acceleratie gaat de
auto weer rijden met de ingestelde snel-
heid.
●De ingestelde snelheid kan zelfs worden
verhoogd zonder de cruise control uit te
schakelen door eerst naar de gewenste
snelheid te accelereren en vervolgens
op de schakelaar -SET te drukken om
de nieuwe snelheid in te stellen.
Uitschakelen en hervatten
van de constante-
snelheidsregeling
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 359 Friday, March 22, 2019 11:40 AM

3604-5. Gebruik van de ondersteunende systemen
■Automatisch uitschakelen van de
cruise control
De snelheidsregeling door de cruise con-
trol wordt in de volgende gevallen onder-
broken:
●De werkelijke rijsnelheid zakt tot meer
dan 16 km/h onder de geprogram-
meerde rijsnelheid.
●Werkelijke rijsnelheid is lager dan onge-
veer 30 km/h.
●De VSC is geactiveerd.
●De TRC is gedurende een bepaalde
periode geactiveerd.
●Wanneer de VSC of TRC wordt uitge-
schakeld.
■Als de waarschuwingsmelding voor
de cruise control op het multi-infor-
matiedisplay wordt weergegeven
Druk eenmaal op de cruise control-hoofd-
schakelaar om het systeem uit te schake-
len en druk vervolgens opnieuw op de
schakelaar om het systeem weer in te
schakelen.
Als er geen snelheid kan worden gepro-
grammeerd of de cruise control direct na
het activeren weer wordt uitgeschakeld, is
er mogelijk een defect in het cruise con-
trol-systeem aanwezig . Laat de auto nakij-
ken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
*: Indien aanwezig
1 Druk op de toets om de snelheids-
begrenzer in te schakelen.
Druk nogmaals op de toets om de snel-
heidsbegrenzer uit te schakelen.
Snelheidsbegrenzer*
Er kan een gewenste maximum-
snelheid worden ingesteld met
de cruise control-schakelaar.
(→Blz. 357)
De snelheidsbegrenzer voor-
komt dat de auto de ingestelde
snelheid overschrijdt.
WAARSCHUWING
■Onbedoeld inschakelen van de
snelheidsbegrenzer voorkomen
Laat de snelheidsbegrenzer uitgescha-
keld wanneer deze niet in gebruik is.
■Situaties die niet geschikt zijn voor
gebruik van de snelheidsbegrenzer
Gebruik de snelheidsbegrenzer niet in
de volgende situaties.
Als u dat wel doet, kunt u de macht over
het stuur verliezen, waardoor ernstig let-
sel kan ontstaan.
●Op wegen die door regen, ijs of
sneeuw glad zijn
●Op steile hellingen
●Bij het rijden met een aanhangwagen*
of tijdens het slepen in een noodgeval
*: Auto's die een aanhangwagen kun-
nen trekken. ( →Blz. 274)
Instellen van de rijsnelheid
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 360 Friday, March 22, 2019 11:40 AM

3624-5. Gebruik van de ondersteunende systemen
■Automatische uitschakeling snel-
heidsbegrenzer
De ingestelde snelheid wordt automatisch
uitgeschakeld wanneer de cruise control
geactiveerd wordt.
■Als het controlelampje van de snel-
heidsbegrenzer dooft en “Speed
Limiter Malfunction Visit Your Dea-
ler” (Storing in snelheidsbegrenzer.
Ga naar uw dealer) wordt weergege-
ven
Schakel het hybridesysteem uit en vervol-
gens weer in. Stel na het weer inschakelen
van het hybridesysteem de snelheidsbe-
grenzer in.
Als de snelheidsbegrenzer niet kan wor-
den ingesteld, is er mogelijk een storing
aanwezig in het snelheidsbegrenzersys-
teem. Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
*: Indien aanwezig
BSM (Blind Spot
Monitor)*
De Blind Spot Monitor is een
systeem met 2 functies:
 De BSM-functie (Blind Spot
Monitor)
Helpt de bestuurder bij het nemen
van een beslissing als van rijstrook
wordt gewisseld
 RCTA (Rear Crossing Traffic
Alert) (indien aanwezig)
Helpt de bestuurder bij het achter-
uitrijden
Deze functies maken gebruik
van dezelfde sensoren.
WAARSCHUWING
■Waarschuwingen met betrekking
tot het gebruik van de BSM-functie
De bestuurder is zelf verantwoordelijk
voor een veilig rijgedrag. Rijd altijd veilig
en houd rekening met de omgeving.
De BSM-functie is een aanvullende
functie die de bestuurder er attent op
maakt dat er zich een auto in de dode
hoek van de buitenspiegels bevindt of
snel van achteren nadert richting dode
hoek. Vertrouw niet alleen op de BSM-
functie. De functie kan niet beoordelen
of u veilig van rijstrook kunt wisselen.
Wanneer u alleen op de functie ver-
trouwt, kan dit leiden tot een ongeval
met ernstig letsel tot gevolg.
Aangezien het systeem onder bepaalde
omstandigheden mogelijk niet goed
werkt, dient de bestuurder altijd zelf de
veiligheid te controleren.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 362 Friday, March 22, 2019 11:40 AM

5387-2. Stappen die genomen moeten worden in noodgevallen
temen zoals het PCS (Pre-Crash Safety-sys-
teem) (indien aanwezig) of het Dynamic
Radar Cruise Control-systeem met volledig
snelheidsbereik (indien aanwezig) in werking
zijn. Als een waarschuwingsmelding wordt
weergegeven, decelereer de auto dan of
volg de instructie op het multi-informatiedis-
play.
Er wordt een waarschuwingsmelding weer-
gegeven wanneer het Brake Override-sys-
teem, de wegrijregeling of de Parking
Support Brake-functie (indien aanwezig) in
werking is (
→Blz. 267, 386). Volg de instruc-
ties op het multi-informatiedisplay.
●Als er een melding over de bediening van
de startknop wordt weergegeven
Er wordt een instructie voor de bediening
van de startknop weergegeven wanneer een
onjuiste procedure voor het starten van het
hybridesysteem wordt uitgevoerd of wanneer
de startknop onjuist wordt bediend. Volg de
op het multi-informatiedisplay weergegeven
instructies om de startknop nogmaals te
bedienen.
●Als er een melding over de bediening van
de selectiehendel wordt weergegeven
Om te voorkomen dat de selectiehendel in
de verkeerde stand wordt gezet of dat de
auto onverwachts in beweging komt, kan op
het multi-informatiedisplay een melding wor-
den weergegeven die u verzoekt om de
selectiehendel in een andere stand te zetten.
Volg in dat geval de instructie van de mel-
ding en zet de selectiehendel in de aange-
geven stand.
●Als er een melding of afbeelding met
betrekking tot een geopend/gesloten
onderdeel of het bijvullen van een vloeistof
wordt weergegeven
Controleer het onderdeel dat op het multi-
informatiedisplay wordt weergegeven of dat
door het waarschuwingslampje wordt aange-
geven en los het probleem op, bijvoorbeeld
door het geopende portier te sluiten of de
vloeistof bij te vullen.
■Als er een melding wordt weergegeven
dat u naar een erkende Toyota-dealer of
hersteller/reparateur o f e e n a n d e r e n a a r
behoren gekwalificeerde en uitgeruste
deskundige moet gaan
Het systeem of onderdeel dat op het multi-
informatiedisplay wordt weergegeven, is
defect. Laat de auto onmiddellijk nakijken
door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
■Als er een melding wordt weergegeven
dat de handleiding moet worden
geraadpleegd
●Als de onderstaande berichten worden
weergegeven, volg dan de desbetref-
fende instructies.
• “Engine Coolant Temp High” (hoge koel- vloeistoftemperatuur) (
→Blz. 570)
• “Exhaust Filter Full” (uitlaatgasfiltersys- teem vol) (
→Blz. 405)●Als de onderstaande meldingen worden
weergegeven, is er mogelijk sprake van
een storing. Breng de auto onmiddellijk op
een veilige plaats tot stilstand en neem
contact op met een erkende Toyota-dealer
of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige. Doorrijden met de auto kan
gevaarlijk zijn.
• “Hybrid System Malfunction” (storing hybridesysteem)
• “Check Engine” (controleer motor)
• “Hybrid Battery System Malfunction” (sys- teemstoring batterijpakket)
• “Accelerator System Malfunction” (sys-
teemstoring gaspedaal)
• “Hybrid System Stopped” (Hybridesys- teem uitgeschakeld)
• “Engine stopped” (verbrandingsmotor uit- geschakeld)
• “Smart Entry & Start System Malfunction”
(storing Smart entry -systeem met start-
knop)
●Als de onderstaande meldingen worden
weergegeven, is er mogelijk sprake van
een storing. Laat onmiddellijk de auto
nakijken door een erkende Toyota-dealer
of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
• “Oil Pressure Low” (lage oliedruk)
• “Braking Power Low” (lage remkracht)
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 538 Friday, March 22, 2019 11:40 AM

5407-2. Stappen die genomen moeten worden in noodgevallen
●Automatic High Beam-systeem*
●RSA (Road Sign Assist)*
●Dynamic Radar Cruise Control met volle-
dig snelheidsbereik*
*
: Indien aanwezig
■Als “Radar Cruise Control Unavailable
See Owner's Manual” (Dynamic Radar
Cruise Control-systeem niet beschik-
baar. Zie handleiding) (indien aanwezig)
wordt weergegeven
De Dynamic Radar Cruise Control met volle-
dig snelheidsbereik (indien aanwezig) wordt
tijdelijk uitgeschakeld of tot het in de melding
aangegeven probleem is opgelost. (Oorza-
ken en oplossingen:
→Blz. 322)■Als “Radar Cruise Control Unavailable”
(Dynamic Radar Cruise Control-sys-
teem niet beschikbaar) wordt weerge-
geven (indien aanwezig)
De Dynamic Radar Cruise Control met volle-
dig snelheidsbereik (indien aanwezig) kan tij-
delijk niet worden gebruikt. Gebruik het
systeem wanneer dit weer beschikbaar is.
■Waarschuwingszoemer→Blz. 535
WAARSCHUWING
■Als er een waarschuwingslampje
gaat branden of een waarschu-
wingszoemer klinkt wanneer een
waarschuwingsmelding wordt
weergegeven op het multi-informa-
tiedisplay
→ Blz. 536
OPMERKING
■“High Power Consumption Partial
Limit On AC/Heater Operation”
(Hoog energieverbruik. Bediening
airco/verwarming gedeeltelijk
beperkt) wordt regelmatig weerge-
geven
Mogelijk is er een storing met betrek-
king tot het laadsysteem of de 12V-accu
kan verouderd zijn. Laat de auto nakij-
ken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
Als uw auto een lekke
band heeft (auto's
zonder een reser vewiel)
Uw auto is niet uitgerust met een
reservewiel, maar wel met een
bandenreparatieset.
Een lek dat wordt veroorzaakt
door een spijker of schroef die
door het loopvlak van de band
steekt, kan tijdelijk worden gere-
pareerd met de bandenreparatie-
set. (De set bestaat uit een fles
met bandenreparatievloeistof.
De bandenreparatievloeistof kan
slechts één keer worden
gebruikt voor de tijdelijke repa-
ratie van één band, waarbij de
spijker of schroef in het loopvlak
moet blijven zitten.) Afhankelijk
van de beschadiging van de
lekke band kan hij mogelijk niet
gerepareerd worden met de ban-
denreparatieset. ( →Blz. 541)
Laat na de noodreparatie met de
bandenreparatieset de band
repareren of vervangen door een
erkende Toyota-dealer of her-
steller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
WAARSCHUWING
■Als uw auto een lekke band heeftRijd niet door met een lekke band.
Zelfs als er over een korte afstand met
een lekke band wordt doorgereden, kun-
nen band en velg zodanig beschadigd
worden dat reparatie niet meer mogelijk is
en kan er een ongeval ontstaan.
Door het rijden met een lekke band kan er
op de wang rondom een groef ontstaan.
In zo'n geval kan de band bij het gebruik
van een reparatieset exploderen.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 540 Friday, March 22, 2019 11:40 AM

5607-2. Stappen die genomen moeten worden in noodgevallen
WAARSCHUWING
•TRC
• Cruise control (indien aanwezig)
• Dynamic Radar Cruise Control met
volledig snelheidsbereik (indien aan-
wezig)
• PCS (Pre-Crash Safety-systeem) (indien aanwezig)
•EPS
• LTA (Lane Tracing Assist) (indien aanwezig)
• Bandenspanningswaarschuwingssys- teem
• Automatic Hi gh Beam-systeem
(indien aanwezig)
• BSM (Blind Spot Monitor) (indien aan- wezig)
• Rear View Monitor-systeem (indien aanwezig)
• Panoramic View Monitor (indien aan- wezig)
• Toyota Parking Assist-monitor (indien aanwezig)
• Toyota Parking Assist-sensor (indien aanwezig)
• Navigatiesysteem (indien aanwezig)
■Snelheidsbeperking bij gebruik
van het compacte reservewiel
(indien aanwezig)
Rijd niet harder dan 80 km/h als er een
compact reservewiel onder de auto is
gemonteerd.
Het compacte reservewiel is niet ont-
worpen voor gebruik bij hoge snelhe-
den. Het niet opvolgen van deze
voorzorgsmaatregel kan leiden tot een
ongeval en ernstig letsel.
■Na gebruik van gereedschap en
krik
Controleer voor het rijden of het gereed-
schap en de krik weer goed zijn opge-
borgen en bevestigd. Dit om te
voorkomen dat een van deze voorwer-
pen bij een aanrijding of bij hard rem-
men letsel veroorzaakt.
OPMERKING
■Rijd voorzichtig over oneffenheden
in het wegdek heen als het com-
pacte reservewiel onder de auto
gemonteerd is (indien aanwezig)
De auto ligt lager op de weg als het
compacte reservewiel is gemonteerd
dan wanneer er gereden wordt met de
standaardbanden. Wees voorzichtig bij
het rijden over slechte wegen.
■Rijden met sneeuwkettingen en het
compacte reservewiel (indien aan-
wezig)
Monteer geen sneeuwketting op het
compacte reservewiel.
De sneeuwketting kan de carrosserie
beschadigen en het rijgedrag in nega-
tieve zin beïnvloeden.
■Bij het vervangen van banden
Neem voor het verwijderen en plaatsen
van wielen, banden of bandenspan-
ningssensoren en -zenders contact op
met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige, omdat de bandenspan-
ningssensoren en -zenders beschadigd
kunnen raken als er niet voorzichtig
mee wordt omgegaan.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 560 Friday, March 22, 2019 11:40 AM
