2019 TOYOTA RAV4 HYBRID cruise control

3464-5. Gebruik van de ondersteunende systemen
●De voorzijde van de auto staat omhoog
of omlaag door de belading van de auto.
●De helderheid van het omgevingslicht is
niet voldoende of verandert plotseling.
●Wanneer een verkeersbord voor trucks,
enz. wordt herkend.
●Er wordt met de auto in een land gere-
den waar het verkeer aan de andere
kant rijdt.
●De kaartgegevens van het navigatiesys-
teem zijn oud.
●Het navigatiesysteem werkt niet.
■Rijden in een land met een andere
eenheid voor snelheid
Auto's waarbij de eenheid voor de snel-
heidsmeter niet kan worden gewijzigd:
Schakel deze functie uit bij de instellingen
voor het instrumentenpaneel bij het rijden
in een land met een andere eenheid voor
snelheid.
Auto's waarbij de eenheid voor de snel-
heidsmeter kan worden gewijzigd: De RSA
herkent verkeersborden op basis van de
ingestelde eenheid voor het instrumenten-
paneel. Stel de eenheid voor snelheid voor
het instrumentenpaneel daarom in op de
eenheid voor snelheid op de actuele loca-
tie of schakel deze functie uit bij de instel-
lingen voor het instrumentenpaneel bij het
rijden in een land met een andere eenheid
voor snelheid.
■Weergave verkeersbord snelheidsli-
miet
Als het contact de laatste keer UIT werd
gezet terwijl er een verkeersbord met de
maximaal toegestane snelheid op het
multi-informatiedisplay werd weergege-
ven, wordt datzelfde verkeersbord weer
weergegeven wanneer het contact AAN
wordt gezet.
■Als “RSA Malfunction Visit Your Dea-
ler” (Storing in RSA. Ga naar uw dea-
ler) wordt weergegeven
Er is mogelijk een s toring in het systeem
aanwezig. Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
■Persoonlijke voorkeursinstellingen
Bepaalde functies kunnen worden aange-
past aan de persoonlijke voorkeur.
( → Blz. 149)
*: Indien aanwezig
■Weergave instrumentenpaneel
Multi-informatiedisplay
Dynamic Radar Cruise
Control met volledig
snelheidsbereik
*
Wanneer de afstandsregelmo-
dus is ingeschakeld, accele-
reert, decelereert en stopt de
auto automatisch overeenkom-
stig de veranderingen in snel-
heid van de voorligger, zelfs
wanneer het gaspedaal niet
wordt ingetrapt. In de constante-
snelheidsregelmodus rijdt de
auto met een constante snel-
heid.
Gebruik de Dynamic Radar
Cruise Control met volledig
snelheidsbereik op autowegen
en snelwegen.
 Afstandsregelmodus
(→Blz. 349)
 Constante-snelheidsregelmo-
dus ( →Blz. 353)
Systeemonderdelen
A
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 346 Friday, March 22, 2019 11:40 AM

347
4
4-5. Gebruik van de ondersteunende systemen
Rijden
Ingestelde snelheid
Indicatoren
■Bedieningsschakelaars
Afstandsschakelaar
Schakelaar +RES
Cruise control-hoofdschakelaar
Uitschakeltoets
Schakelaar -SET
WAARSCHUWING
■Voordat u de Dynamic Radar
Cruise Control met volledig snel-
heidsbereik gebruikt
●Voor veilig rijden is alleen de bestuur-
der verantwoordelijk. Vertrouw niet
alleen op het systeem en rijd voor-
zichtig door altijd goed op de omge-
ving te letten.
●De Dynamic Radar Cruise Control
met volledig snelheidsbereik biedt
ondersteuning bij het rijden om de
bestuurder te ontlasten. Er zijn echter
grenzen aan de geboden ondersteu-
ning.
Lees de hierna gegeven aanwijzingen
aandachtig door. Vertrouw niet blinde-
lings op dit systeem en rijd altijd voor-
zichtig.
• Omstandigheden waarin de sensor voorliggers mogelijk niet op de juiste
manier signaleert: →Blz. 356
B
C
A
B
C
D
E
‡ 2PVWDQGLJKHGHQZDDURQGHUGH
DIVWDQGVUHJHOPRGXVPRJHOLMNQLHW
JRHGZHUNW →Blz. 356
●Stel de geschikte snelheid in op basis
van de snelheidslimiet, de verkeersin-
tensiteit, de wegcondities, de weers-
omstandigheden, enz. De bestuurder
is verantwoordelijk voor het controle-
ren van de ingestelde snelheid.
●Zelfs als het systeem normaal werkt,
kan de door het systeem gesigna-
leerde status van de voorligger afwij-
ken van de door de bestuurder
waargenomen status. Daarom moet
de bestuurder altijd alert blijven, het
gevaar van elke situatie inschatten en
veilig rijden. Volledig vertrouwen op
het systeem of aannemen dat het
systeem de veiligheid garandeert tij-
dens het rijden kan leiden tot een
ongeval met ernstig letsel als gevolg.
●Schakel de Dynamic Radar Cruise
Control met volledig snelheidsbereik
uit met de cruise control-hoofdscha-
kelaar als deze niet wordt gebruikt.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 347 Friday, March 22, 2019 11:40 AM

3484-5. Gebruik van de ondersteunende systemen
WAARSCHUWING
■Waarschuwingen met betrekking
tot de onderst eunende systemen
Neem de volgende voorzorgsmaatrege-
len in acht, aangezien er grenzen zijn
aan de door het systeem geboden
ondersteuning. Als u dat niet doet, kunt
u een ongeval veroorzaken, waardoor
ernstig letsel kan ontstaan.
●De bestuurder helpen bij het meten
van de volgafstand
De Dynamic Radar Cruise Control met
volledig snelheidsbereik dient alleen ter
ondersteuning van de bestuurder bij het
bepalen van de volgafstand tussen de
eigen auto en een bepaalde voorligger.
Het systeem is niet bedoeld om zorge-
loos of roekeloos rijgedrag te rechtvaar-
digen en kan de bestuurder ook niet
helpen tijdens het rijden bij slecht zicht.
Het blijft noodzakelijk dat de bestuurder
zelf de omgeving van de auto goed in
de gaten houdt.
●De bestuurder helpen bij het bepalen
van de juiste volgafstand
De Dynamic Radar Cruise Control met
volledig snelheidsbereik bepaalt of de
volgafstand tussen de eigen auto en
een bepaalde voorligger binnen een
vastgelegd bereik ligt. Het systeem kan
geen andere beoordelingen maken. Het
is daarom strikt noodzakelijk dat u zelf
alert blijft en inschat of een situatie
mogelijk gevaarlijk is.
●De bestuurder helpen bij het bedie-
nen van de auto
De Dynamic Radar Cruise Control met
volledig snelheidsbereik heeft geen
functies om aanrijdingen met een voor-
ligger te voorkomen of vermijden.
Daarom dient u wanneer er gevaar
dreigt direct de controle over de auto te
nemen en juist te handelen om de vei-
ligheid van alle betrokkenen te garande-
ren.
■Situaties waarin de Dynamic Radar
Cruise Control met volledig snel-
heidsbereik niet kan worden
gebruikt
Gebruik de Dynamic Radar Cruise Con-
trol met volledig snelheidsbereik niet in
de volgende situaties. Als u dat wel
doet, wordt de snelheid mogelijk niet
goed geregeld, waardoor een ongeval
met ernstig letsel kan ontstaan.
●Op wegen met voetgangers, fietsers,
enz.
●In druk verkeer
●Op wegen met scherpe bochten
●Op slingerende wegen
●Op wegen die door regen, ijs of
sneeuw glad zijn
●Op steile hellingen bergafwaarts of op
afwisselend sterk dalende en sterk
stijgende wegen
Bij het afdalen van een steile helling kan
de rijsnelheid de ingestelde snelheid
overschrijden.
●Op invoegstroken van autowegen en
snelwegen
●Als de weersomstandigheden zo
slecht zijn dat ze een juiste signale-
ring door de sensoren onmogelijk
zouden kunnen maken (mist, sneeuw,
zandstorm, zware regenval, enz.)
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 348 Friday, March 22, 2019 11:40 AM

3504-5. Gebruik van de ondersteunende systemen
Als er een voorligger wordt gesignaleerd, verlaagt het systeem automatisch de snelheid
van uw auto. Als de snelheid nog meer moet worden gereduceerd, schakelt het systeem
het remsysteem in (de remlicht en gaan dan branden). Het systeem regelt de snelheid
van de auto zo dat de afstand die de bestuurder heeft ingesteld tot de voorligger gehand-
haafd blijft. Als het systeem de snelheid niet genoeg kan verla gen om een veilige afstand
tot de voorligger te creëren, kl inkt er een naderingswaarschuwi ng.
Wanneer uw voorligger stopt, stopt uw auto ook (de auto wordt door het systeem stilge-
zet). Als uw voorligger begint te rijden, wordt het rijden met de volgregeling hervat wan-
neer u op de schakelaar +RES drukt of het gaspedaal intrapt (be diening om weg te
rijden). Als de bediening om weg te rijden niet wordt uitgevoer d, zorgt de regeling van
het systeem ervoor dat uw auto stil blijft staan.
Als u de richtingaanwijzers inschakelt en bij een rijsnelheid v an 80 km/h of hoger een rij-
strook naar links opschuift (auto's met linkse besturing) of een rijstrook naar rechts
opschuift (auto's met rechtse besturing), zal de auto snel accelereren zodat het voertuig
op de rijstrook naast u sneller kan worden ingehaald.
Voorbeeld van acceleratie
Als er geen voorliggers meer zijn die langzamer rijden dan de ingestelde
snelheid
Het systeem verhoogt de snelheid totdat de ingestelde snelheid bereikt wordt. Het sys-
teem schakelt vervolgens weer over op het rijden met constante snelheid.
1 Druk op de cruise control-hoofd-
schakelaar om de cruise control in
te schakelen.
Het controlelampje van de Dynamic
Radar Cruise Control gaat branden en er
wordt een melding weergegeven op het
multi-informatiedisplay. Druk nogmaals op
de schakelaar om de cruise control uit te
schakelen.
Als de cruise control-hoofdschakelaar
gedurende ten minste 1,5 seconden inge-
drukt wordt gehouden, schakelt het sys-
teem over op de constante-
snelheidsregelmodus. ( →Blz. 353)
2 Accelereer of decelereer met
behulp van het gaspedaal naar de
gewenste rijsnelheid (ongeveer
30 km/h of hoger) en druk op de
schakelaar -SET om de snelheid
op te slaan.
Het controlelampje cruise control SET
gaat branden.
De rijsnelheid op het moment dat de
schakelaar wordt losgelaten, wordt de
ingestelde snelheid.
C
Instellen van de rijsnelheid
(afstandsregelmodus)
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 350 Friday, March 22, 2019 11:40 AM

353
4
4-5. Gebruik van de ondersteunende systemen
Rijden
2
Als u op de schakelaar +RES
drukt, wordt de cruise control her-
vat en wordt de ingestelde rijsnel-
heid hervat.
Wanneer uw auto een voorligger te
dicht nadert en automatisch decele-
reren door middel van de cruise con-
trol niet mogelijk is, zal het scherm
gaan knipperen en een zoemer klin-
ken om de bestuurder te waarschu-
wen. Dit kan bijvoorbeeld gebeuren
als een andere bestuurder vóór u
invoegt terwijl u een voorligger volgt.
Trap het rempedaal in om voldoende
afstand tot uw voorligger te houden.
■Mogelijk worden geen waar-
schuwingen gegeven
In de volgende gevallen worden
mogelijk geen waarschuwingen
gegeven als de tussenafstand klein
is.
 Als de snelheid van de voorligger
gelijk is aan of hoger is dan de
snelheid van uw eigen auto
 Als de voorligger extreem lang-
zaam rijdt 
Direct nadat de snelheid van de
cruise control is ingesteld
 Bij het intrappen van het gaspe-
daal
Wanneer de constante-snelheidsre-
gelmodus is geselecteerd, blijft de
auto met een ingestelde snelheid rij-
den, zonder de tussenafstand te
regelen. Selecteer deze modus
alleen wanneer de afstandsregelmo-
dus niet goed werkt als gevolg van
een vuile radar.
1 Houd bij uitgeschakelde cruise
control de cruise control-hoofd-
schakelaar gedurende ten minste
1,5 seconden ingedrukt.
Direct nadat op de schakelaar is gedrukt,
gaat het controlelampje Dynamic Radar
Cruise Control branden. Vervolgens gaat
het controlelampje cruise control branden.
Overschakelen naar de constante-snel-
heidsregelmodus is alleen mogelijk als de
schakelaar wordt bediend terwijl de cruise
control uit staat.
2Accelereer of decelereer met
behulp van het gaspedaal naar de
gewenste rijsnelheid (ongeveer
30 km/h of hoger) en druk op de
Naderingswaarschuwing
(afstandsregelmodus)Selecteren van de
constante-
snelheidsregelmodus
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 353 Friday, March 22, 2019 11:40 AM

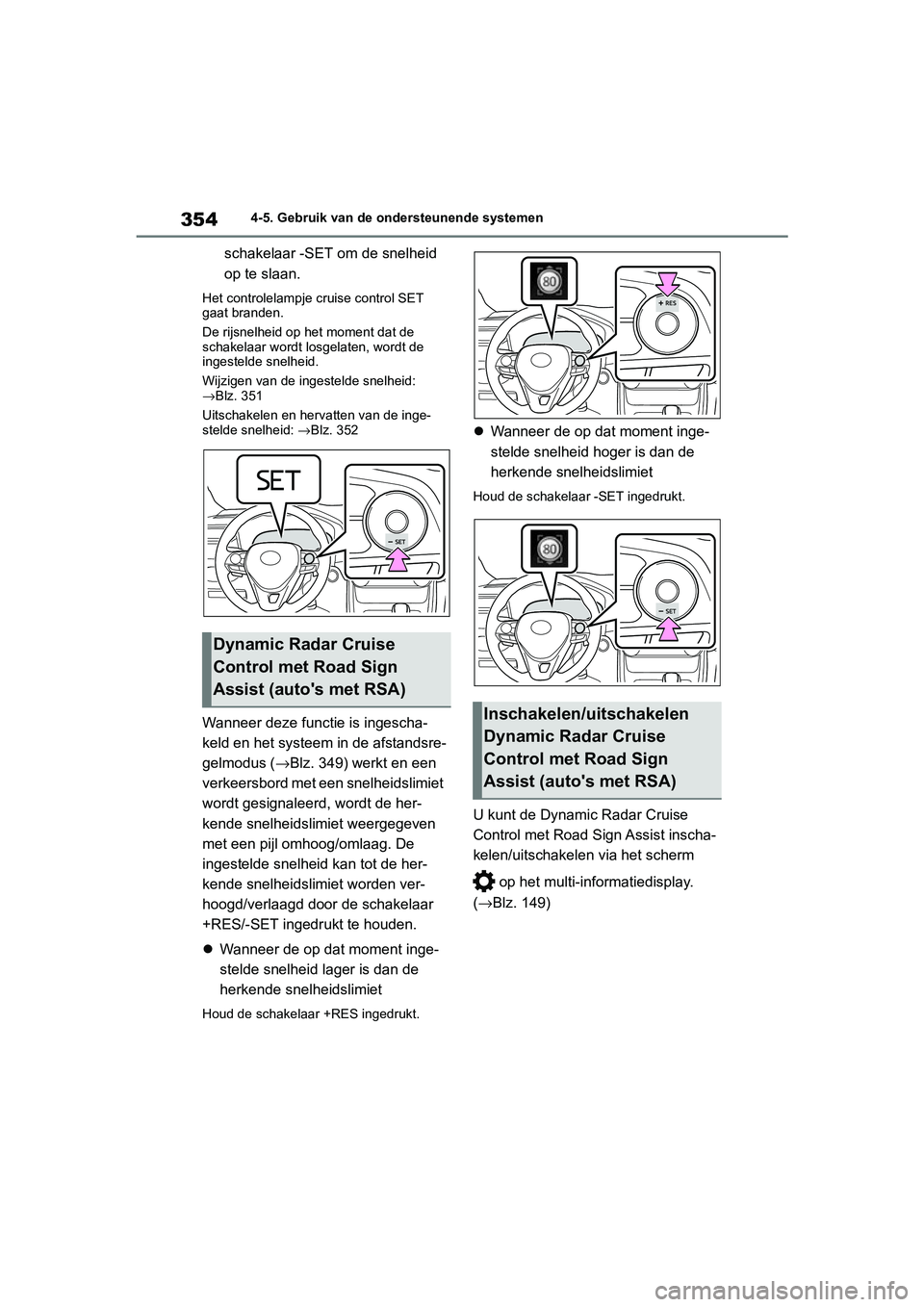

3544-5. Gebruik van de ondersteunende systemen
schakelaar -SET om de snelheid
op te slaan.
Het controlelampje cruise control SET
gaat branden.
De rijsnelheid op het moment dat de
schakelaar wordt losgelaten, wordt de
ingestelde snelheid.
Wijzigen van de ingestelde snelheid:
→Blz. 351
Uitschakelen en hervatten van de inge-
stelde snelheid: →Blz. 352
Wanneer deze functie is ingescha-
keld en het systeem in de afstandsre-
gelmodus ( →Blz. 349) werkt en een
verkeersbord met een snelheidslimiet
wordt gesignaleerd, wordt de her-
kende snelheidslimiet weergegeven
met een pijl omhoog/omlaag. De
ingestelde snelheid kan tot de her-
kende snelheidslimiet worden ver-
hoogd/verlaagd door de schakelaar
+RES/-SET ingedrukt te houden.
 Wanneer de op dat moment inge-
stelde snelheid lager is dan de
herkende snelheidslimiet
Houd de schakelaar +RES ingedrukt.
Wanneer de op dat moment inge-
stelde snelheid hoger is dan de
herkende snelheidslimiet
Houd de schakelaar -SET ingedrukt.
U kunt de Dynamic Radar Cruise
Control met Road Sign Assist inscha-
kelen/uitschakelen via het scherm
op het multi-informatiedisplay.
( →Blz. 149)
Dynamic Radar Cruise
Control met Road Sign
Assist (auto's met RSA)
Inschakelen/uitschakelen
Dynamic Radar Cruise
Control met Road Sign
Assist (auto's met RSA)
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 354 Friday, March 22, 2019 11:40 AM

355
4
4-5. Gebruik van de ondersteunende systemen
Rijden
■De Dynamic Radar Cruise Control
met volledig snelheidsbereik kan
worden gebruikt als
●De selectiehendel in stand D staat.
●De gewenste snelheid kan worden inge-
steld wanneer de rijsnelheid ongeveer
30 km/h of hoger is.
(Als de snelheid echter wordt ingesteld
terwijl de rijsnelheid lager is dan onge-
veer 30 km/h, wordt de snelheid inge-
steld op ongeveer 30 km/h.)
■Accelereren na het
instellen van de
rijsnelheid
Bedien het gaspedaal om te accelereren.
Na het accelereren gaat de auto weer rij-
den met de ingestelde snelheid. Als de
afstandsregelmodus is ingeschakeld,
neemt de rijsnelheid echter mogelijk af tot
onder de ingestelde snelheid, zodat de
afstand tot de voorligger gehandhaafd
blijft.
■Als de auto stopt ti jdens rijden met
de volgregeling
●Door op de schakelaar +RES te drukken
terwijl de voorligger stopt, wordt, als de
voorligger begint te rijden, binnen onge-
veer 3 seconden nadat op de schake-
laar is gedrukt het rijden met de
volgregeling hervat.
●Als de voorligger binnen 3 seconden
nadat uw auto is gestopt begint te rijden,
wordt het rijden met de volgregeling her-
vat.
■Automatisch uitschakelen van de
afstandsregelmodus
De afstandsregelmodus wordt automa-
tisch uitgeschakeld in de volgende situa-
ties.
●De VSC is geactiveerd.●De TRC is gedurende een bepaalde
periode geactiveerd.
●Wanneer de VSC of TRC wordt uitge-
schakeld.
●De sensor kan niet goed signaleren
omdat hij ergens door bedekt is.
●Pre Crash Brake-functie is geactiveerd.●De parkeerrem is geactiveerd.●De auto wordt door het systeem stilge-
zet op een steile helling.
●Als de auto door het systeem is stilge- zet, wordt het volgen van de voorligger
in de volgende gevallen niet hervat:
• De bestuurder draagt geen veiligheids- gordel.
• Het bestuurdersportier wordt geopend.
• De auto heeft ongeveer 3 minuten stil- gestaan.
Als de afstandsregelmodus om een
andere dan de hierboven genoemde rede-
nen automatisch uitgeschakeld wordt, kan
er een storing in het systeem aanwezig
zijn. Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
■Automatisch uitschakelen van de
constante-snelheidsregelmodus
De constante-snelheidsregelmodus wordt
automatisch uitgeschakeld in de volgende
situaties:
●Actuele rijsnelheid zakt tot meer dan
ongeveer 16 km/h onder de ingestelde
rijsnelheid.
●Werkelijke rijsnelheid zakt onder onge-
veer 30 km/h.
●De VSC is geactiveerd.
●De TRC is gedurende een bepaalde
periode geactiveerd.
●Wanneer de VSC of TRC wordt uitge-
schakeld.
●Pre Crash Brake-functie is geactiveerd.
Als de constante-snelheidsregelmodus om
een andere dan de hierboven genoemde
redenen automatisch uitgeschakeld wordt,
kan er een storing in het systeem aanwe-
zig zijn. Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
■De Dynamic Radar Cruise Control
met Road Sign Assist (auto's met
RSA) werkt mogelijk niet goed wan-
neer
De Dynamic Radar Cruise Control met
Road Sign Assist werkt mogelijk niet goed
in situaties waarbij de RSA mogelijk niet
goed werkt of niet goed signaleert
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 355 Friday, March 22, 2019 11:40 AM

3564-5. Gebruik van de ondersteunende systemen
( → Blz. 345). Controleer daarom, wanneer
u deze functie gebruikt, het weergegeven
verkeersbord met de snelheidslimiet.
In de onderstaande gevallen wordt de
ingestelde snelheid mogelijk niet gewijzigd
in de herkende snelheidslimiet door het
ingedrukt houden van de schakelaar
+RES/-SET:
●Als er geen informatie over de snel-
heidslimiet beschikbaar is
●Wanneer de herkende snelheidslimiet
gelijk is aan de ingestelde snelheid
●Wanneer de herkende snelheidslimiet
buiten het snelheidsbereik van het
Dynamic Radar Cruise Control-systeem
ligt
■Werking van de remmen
Er kan een geluid van de remmen hoor-
baar zijn en de reactie van het rempedaal
kan veranderen, maar dit duidt niet op een
storing.
■Waarschuwingsmeldingen en zoe-
mers voor de Dynamic Radar Cruise
Control met volledi g snelheidsbereik
Waarschuwingsmeldingen en zoemers
worden gebruikt om een systeemstoring
aan te geven of om de bestuurder te infor-
meren dat hij tijdens het rijden extra moet
opletten. Lees de op het multi-informatie-
display weergegeven waarschuwingsmel-
ding en volg de aanwijzingen op.
( → Blz. 322, 537)
■Omstandigheden w aarin de sensor
voorliggers mogelijk niet op de juiste
manier signaleert
Bedien in onderstaande gevallen en
afhankelijk van de omstandigheden het
rempedaal wanneer het systeem onvol-
doende decelereert of bedien het gaspe-
daal wanneer moet worden geaccelereerd.
Omdat de sensor deze voertuigen wellicht
niet op de juiste manier signaleert, wordt
er mogelijk geen naderingswaarschuwing
( → Blz. 353) gegeven.
●Auto's die plotseling voor u invoegen
●Auto's die met lage snelheden rijden
●Auto's die niet op dezelfde rijstrook rij-
den
●Voertuigen met een relatief kleine ach-
terzijde (aanhangwagens zonder lading,
enz.)
●Motorfietsen die op dezelfde rijstrook rij-
den
●Als door omringend verkeer opgewor-
pen water of sneeuw de signalering door
de sensor hindert
●Als de achterzijde van de auto ver inge-
zakt is (omdat er zware lading in de
bagageruimte vervoerd wordt, enz.)
●De voorligger heeft een extreem grote
bodemvrijheid
■Omstandigheden waaronder de
afstandsregelmodus mogelijk niet
goed werkt
Bedien indien nodig in onderstaande
gevallen het rempedaal (of, afhankelijk
van de situatie, het gaspedaal).
Doordat de sensor voorliggers mogelijk
niet op de juiste manier signaleert, werkt
het systeem mogelijk niet goed.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 356 Friday, March 22, 2019 11:40 AM
