2019 TOYOTA RAV4 HYBRID display

137
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
Voor de weergave kan worden gekozen uit een analoge en een digi
tale snel-
heidsmeter. ( →Blz. 149)
Analoge snelheidsmeter
De eenheden die voor de teller en het display worden gebruikt, kunnen per regio ver-
schillen.
Hybridesysteemindicator
Geeft de hybridesysteemindicator weer ( →Blz. 140)
Snelheidsmeter
Geeft de rijsnelheid weer
Klok ( →Blz. 141)
Brandstofmeter
Geeft aan hoeveel brandstof er nog in de tank aanwezig is
Koelvloeistoftemperatuurmeter
Geeft de koelvloeistoftemperatuur weer
Weergave kilometerteller, dagteller en display regeling verlich ting instru-
mentenpaneel
Kilometerteller:
Geeft de totale afstand weer die met de auto is gereden
Meters en tellers (7 inch display)
De meters geven allerlei in formatie over het rijden.
Weergave instrumentenpaneel
A
B
C
D
E
F
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 137 Friday, March 22, 2019 11:40 AM

1382-1. Instrumentenpaneel
Dagteller:
Geeft de afstand weer die met de auto gereden is sinds de telle r de laatste keer op nul is
gezet. Dagteller A en B kunnen onafhankelijk van elkaar worden gebruikt en verschil-
lende afstanden weergeven.
Regeling verlichting instrumentenpaneel:
Geeft de helderheid van de verlichting van het instrumentenpane el weer die kan worden
ingesteld.
Buitentemperatuur ( →Blz. 140)
Multi-informatiedisplay
Geeft de bestuurder een aantal gegevens met betrekking tot het rijden (→Blz. 143)
Geeft waarschuwingsmeldingen weer als er zich een storing voord oet (→Blz. 537)
Controlelampjes schakelstand en schakelprogramma
Geeft de geselecteerde schakelstand of het geselecteerde schake lbereik weer
( → Blz. 289)
Digitale snelheidsmeter
De eenheden die voor de teller en het display worden gebruikt, kunnen per regio ver-
schillen.
Hybridesysteemindicator
Geeft de hybridesysteemindicator weer ( →Blz. 140)
Snelheidsmeter
Geeft de rijsnelheid weer
Klok ( →Blz. 141)
Brandstofmeter
Geeft aan hoeveel brandstof er nog in de tank aanwezig is
Koelvloeistoftemperatuurmeter
Geeft de koelvloeistoftemperatuur weer
G
H
I
A
B
C
D
E
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 138 Friday, March 22, 2019 11:40 AM

139
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
Weergave kilometerteller, dagteller en display regeling verlich
ting instru-
mentenpaneel
Kilometerteller:
Geeft de totale afstand weer die met de auto is gereden
Dagteller:
Geeft de afstand weer die met de auto gereden is sinds de telle r de laatste keer op nul is
gezet. Dagteller A en B kunnen onafhankelijk van elkaar worden gebruikt en verschil-
lende afstanden weergeven.
Regeling verlichting instrumentenpaneel:
Geeft de helderheid van de verlichting van het instrumentenpane el weer die kan worden
ingesteld.
Buitentemperatuur ( →Blz. 140)
Multi-informatiedisplay
Geeft de bestuurder een aantal gegevens met betrekking tot het rijden (→Blz. 143)
Geeft waarschuwingsmeldingen weer als er zich een storing voord oet (→Blz. 537)
Controlelampjes schakelstand en schakelprogramma
Geeft de geselecteerde schakelstand of het geselecteerde schake lbereik weer
( → Blz. 289)
■Tellers en display worden verlicht als
Het contact AAN staat.
■Bij het wijzigen van de rijmodus
●De kleur van de snelheidsmeter wijzigt
overeenkomstig de geselecteerde rijmo-
dus. ( →Blz. 401)
●AWD-uitvoering: De kleur van de snel-
heidsmeter wijzigt overeenkomstig de
geselecteerde rijmodus of wanneer de
Trail-modus wordt ingeschakeld.
(→ Blz. 403, 401)
■Indien de meeteenheden van de snel-
heidsmeter kunnen worden gewijzigd
(indien aanwezig)
De andere meeteenheid wordt ook weer-
gegeven, zoals aangegeven in de afbeel-
dingen.
Analoge snelheidsmeter Digitale snelheidsmeter
F
G
H
I
AB
pM_RAV4-HV_OM_OM42D12E_(EE).book Page 139 Friday, March 22, 2019 11:40 AM

141
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
■LCD-scherm
→ Blz. 144
■Persoonlijke voorkeursinstellingen
De instellingen (bijvoorbeeld de weergave
van het instrumentenpaneel) kunnen wor-
den gewijzigd op het scherm van het
multi-informatiedisplay. ( →Blz. 149)
Wanneer u op de toets ODO/TRIP
drukt, wordt geschakeld tussen de
onderwerpen op het display van de
kilometerteller, dagteller A, dagteller
B en de helderheid van de verlichting
van het instrumentenpaneel. 
Als de dagteller wordt weergege-
ven, wordt deze gereset als de
toets ingedrukt wordt gehouden.
 Wanneer het display van de rege-
ling van de verlichting van het
instrumentenpaneel wordt weerge-
geven, kunt u de helderheid van
de verlichting van het instrumen-
tenpaneel afstellen door de toets
ingedrukt te houden.
■Afstellen helderheid instrumentenpa-
neel
De helderheid van de verlichting van het
instrumentenpaneel kan afzonderlijk wor-
den aangepast wanneer de achterlichten
branden en wanneer de achterlichten uit
zijn. Wanneer de omgeving echter licht is
(bijvoorbeeld overdag), wordt de helder-
heid van de verlichting van het instrumen-
tenpaneel niet aangepast wanneer de
achterlichten worden ingeschakeld.
De klokken kunnen worden ingesteld
via het multi-informatiedisplay of het
scherm van het audiosysteem.
Auto's zonder navigatiesysteem of
multimediasysteem
Door het scherm “Clock :00” (klok
:00) weer te geven via het scherm
op het multi-informatiedisplay,
WAARSCHUWING
■Informatiedisplay bij lage tempera-
turen
Laat het interieur van de auto op tempe-
ratuur komen alvorens het informatie-
display te gebruiken. Bij extreem lage
temperaturen kan het display trager rea-
geren en worden wijzigingen mogelijk
met enige vertraging weergegeven.
Zo kan er bijvoorbeeld een vertraging
ontstaan tussen het schakelen door de
bestuurder en de weergave van de
ingeschakelde versnelling op het dis-
play. Deze vertraging kan de bestuurder
doen besluiten nogmaals terug te scha-
kelen, waardoor er snel en te sterk op
de motor wordt afgeremd en er een
aanrijding kan ontstaan, mogelijk met
ernstig letsel tot gevolg.
OPMERKING
■Voorkomen van schade aan de
motor en onderdelen ervan
●Als de naald van de koelvloeistoftem-
peratuurmeter in het rode gebied (H)
staat, kan de motor oververhit zijn.
Breng in dat geval de auto zo snel
mogelijk op een veilige plaats tot stil-
stand en controleer de motor nadat
deze volledig is afgekoeld.
( → Blz. 570)
Gebruik van de toets ODO
TRIP
Afstellen van de klok
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 141 Friday, March 22, 2019 11:40 AM

1422-1. Instrumentenpaneel
kunt u de volgende instellingen met
betrekking tot de klok wijzigen.
Resetten van de weergave van de
minuten
 Wijzigen van de klok tussen 12-
uurs- en 24-uursweergave.
 Instellen van de tijd
■Resetten van de weergave van
de minuten
1 Druk op of van de bedie-
ningstoetsen van het instrumen-
tenpaneel op het stuurwiel en
selecteer .
2 Druk op of van de bedie-
ningstoetsen van het instrumen-
tenpaneel op het stuurwiel en
selecteer “Clock :00” (klok :00).
Door op van de bedieningstoet-
sen van het instrumentenpaneel op
het scherm “Clock :00” (klok :00) te
drukken, kunt u de “Minutes” (minu-
ten) instellen op 00.
 Minuten van 0 tot 29 worden naar
beneden afgerond.
(Bijvoorbeeld, van 1:00 tot 1:29 wordt
weergegeven als 1:00)
Minuten van 30 tot 59 worden naar
boven afgerond.
(Bijvoorbeeld, van 1:30 tot 1:59 wordt
weergegeven als 2:00)
■Instellen van de tijd
1 Druk op of van de bedie-
ningstoetsen van het instrumen-
tenpaneel op het stuurwiel en
selecteer . 2
Druk op of van de bedie-
ningstoetsen van het instrumen-
tenpaneel op het stuurwiel en
selecteer “Clock :00” (klok :00).
3 Houd op het scherm “Clock :00”
(klok :00) van de bedie-
ningstoetsen van het instrumen-
tenpaneel ingedrukt.
4 Selecteer “12H/24H” (12 uur/24
uur), “Time” (tijd) of “Minutes”
(minuten) door of van de
bedieningstoetsen van het instru-
mentenpaneel te bedienen.
5 Druk op of van de bedie-
ningstoetsen van het instrumen-
tenpaneel om de weergave op het
display te wijzigen.
Druk als het instellen is voltooid op
om terug te keren naar het vorige scherm.
Auto's met navigatiesysteem of
multimediasysteem
Raadpleeg de handleiding voor het
navigatie- en multimediasysteem of
de handleiding voor het multimedia-
systeem.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 142 Friday, March 22, 2019 11:40 AM

143
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
De onderstaande informatie wordt op
het multi-informatiedisplay weergege-
ven.
■Auto's met 4,2 inch display
Informatie ondersteunend sys-
teem
Geeft herkende verkeersborden weer ter-
wijl het RSA-systeem in werking is.
( → Blz. 342)
Geeft een afbeelding weer wanneer de
onderstaande systemen in werking zijn en
een ander menu-icoon dan wordt
geselecteerd:
• LTA (Lane Tracing Assist) (indien aan- wezig) ( →Blz. 333)
• Dynamic Radar Cruise Control met vol- ledig snelheidsbereik (indien aanwezig)
(→ Blz. 346) • Cruise control (indien aanwezig)
(→ Blz. 357)
• Snelheidsbegrenzer (indien aanwezig) (→ Blz. 360)
Menu-iconen ( →Blz. 144)
Informatiedisplayzone
Er kunnen verschillende soorten informa-
tie worden weergegeven door een menu-
icoon te selecteren.
Daarnaast kunnen in bepaalde situaties
pop-updisplays met waarschuwingen of
suggesties/tips worden weergegeven.
■Auto's met 7 inch display
Informatie ondersteunend sys-
teem
Geeft herkende verkeersborden weer ter-
wijl het RSA-systeem in werking is.
(→ Blz. 342)
Geeft een afbeelding weer wanneer de
onderstaande systemen in werking zijn en
een ander menu-icoon dan wordt
geselecteerd:
• LTA (Lane Tracing Assist) (indien aan- wezig) ( →Blz. 333)
• Dynamic Radar Cruise Control met vol- ledig snelheidsbereik (indien aanwezig)
(→ Blz. 346)
• Cruise control (indien aanwezig) (→ Blz. 357)
• Snelheidsbegrenzer (indien aanwezig) (→ Blz. 360)
Informatiedisplayzone
Er kunnen verschillende soorten informa-
Multi-informatiedisplay
Het multi-informatiedisplay
wordt gebruikt om informatie
met betrekking tot het brandstof-
verbruik en verschillende soor-
ten rijgerelateerde informatie
weer te geven. Het multi-infor-
matiedisplay kan ook worden
gebruikt voor het wijzigen van
de display-instellingen en
andere instellingen.
Informatie op display
A
B
C
A
B
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 143 Friday, March 22, 2019 11:40 AM

1442-1. Instrumentenpaneel
tie worden weergegeven door een menu-
icoon te selecteren.
Daarnaast kunnen in bepaalde situaties
pop-updisplays met waarschuwingen of
suggesties/tips worden weergegeven.
Menu-iconen ( →Blz. 144)
■Het multi-informatiedisplay wordt
weergegeven wanneer
Het contact AAN staat.
■Bij het wijzigen van de rijmodus●De achtergrondkleur van het multi-infor-
matiedisplay wijzigt overeenkomstig de
geselecteerde rijmodus. ( →Blz. 401)
●AWD-uitvoeringen: De achtergrond-
kleur van het multi-informatiedisplay wij-
zigt overeenkomstig de geselecteerde
rijmodus of wanneer de Trail-modus
wordt ingeschakeld. ( →Blz. 403, 401)
■LCD-scherm
Op het scherm kunnen kleine vlekjes of
lichte puntjes verschijnen. Dit verschijnsel
is kenmerkend voor LCD-schermen en u
kunt het scherm zonder problemen blijven
gebruiken.
Het multi-informatiedisplay wordt
bediend met de bedieningstoetsen
van het instrumentenpaneel.
Scrol door het scherm
*/wijzig het
scherm
*/beweeg de cursor
Indrukken: Invoeren/instellen
Ingedrukt houden: Resetten/weer-
geven van de aan de persoonlijke
voorkeur aanpasbaar items Terugkeren naar het vorige
scherm
Weergeven van verzonden/ont-
vangen oproepen en oproepge-
schiedenis (indien aanwezig)
Wanneer het handsfree-systeem
is aangesloten, worden de ver-
zonden en ontvangen oproepen
weergegeven. Raadpleeg de
handleiding voor het navigatie- en
multimediasysteem of de handlei-
ding voor het multimediasysteem
voor meer informatie over het
handsfree-systeem.
*: Op schermen waar doorheen kan wor-
den gescrold en waarvan de weergave
kan worden veranderd, wordt een scrol-
lbar of een rond icoon met het aantal
geregistreerde schermen weergege-
ven.
Informatie met betrekking tot elk
icoon kan worden weergegeven door
met de bedieningstoetsen van het
instrumentenpaneel het icoon te
selecteren.
Afhankelijk van de situatie wordt
bepaalde informatie mogelijk automa-
tisch weergegeven.
Wijzigen van de weergave
C
A
B
:$$56&+8:,1*
■Waarschuwingen vo or het gebruik
tijdens het rijden
Probeer uit veiligheidsoverwegingen tij-
dens het rijden de bedieningstoets van
het instrumentenpaneel zo min mogelijk
te bedienen en blijf tijdens het rijden niet
continu naar het multi-informatiedisplay
kijken. Breng de auto tot stilstand en
bedien de bedieningstoets van het
instrumentenpaneel. Als u dat niet doet,
kunt u een stuurfout maken, waardoor
een ongeval kan ontstaan.
Menu-iconen
C
D
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 144 Friday, March 22, 2019 11:40 AM

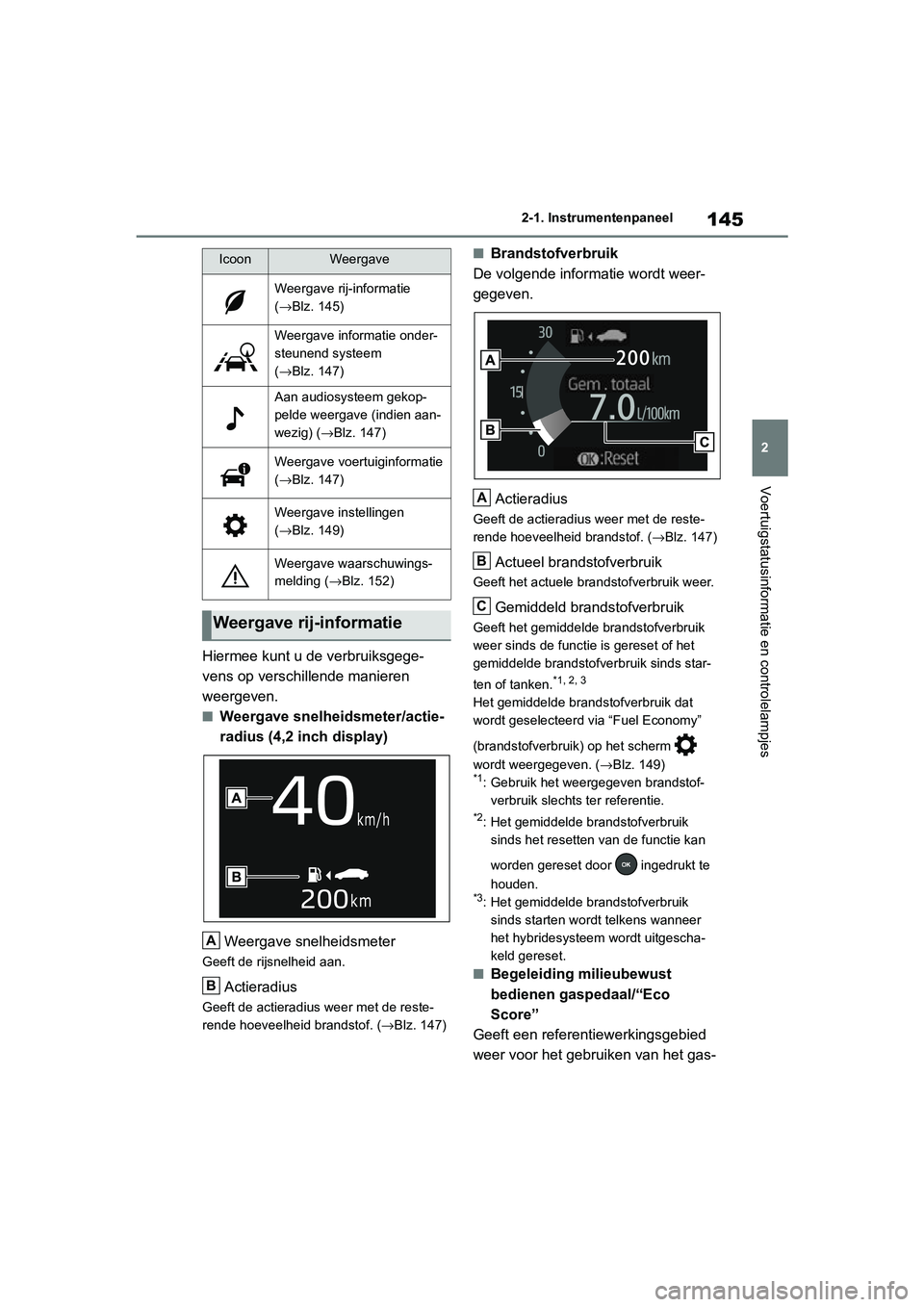

145
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
Hiermee kunt u de verbruiksgege-
vens op verschillende manieren
weergeven.
■Weergave snelheidsmeter/actie-
radius (4,2 inch display)
Weergave snelheidsmeter
Geeft de rijsnelheid aan.
Actieradius
Geeft de actieradius weer met de reste-
rende hoeveelheid brandstof. ( →Blz. 147)
■Brandstofverbruik
De volgende informatie wordt weer-
gegeven.
Actieradius
Geeft de actieradius weer met de reste-
rende hoeveelheid brandstof. ( →Blz. 147)
Actueel brandstofverbruik
Geeft het actuele brandstofverbruik weer.
Gemiddeld brandstofverbruik
Geeft het gemiddelde brandstofverbruik
weer sinds de functie is gereset of het
gemiddelde brandstofverbruik sinds star-
ten of tanken.
*1, 2, 3
Het gemiddelde brandstofverbruik dat
wordt geselecteerd via “Fuel Economy”
(brandstofverbruik) op het scherm
wordt weergegeven. ( →Blz. 149)
*1: Gebruik het weergegeven brandstof-
verbruik slechts ter referentie.
*2: Het gemiddelde brandstofverbruik
sinds het resetten van de functie kan
worden gereset door ingedrukt te
houden.
*3: Het gemiddelde brandstofverbruik sinds starten wordt telkens wanneer
het hybridesysteem wordt uitgescha-
keld gereset.
■Begeleiding milieubewust
bedienen gaspedaal/“Eco
Score”
Geeft een referentiewerkingsgebied
weer voor het gebruiken van het gas-
IcoonWeergave
Weergave rij-informatie
(→ Blz. 145)
Weergave informatie onder-
steunend systeem
(→Blz. 147)
Aan audiosysteem gekop-
pelde weergave (indien aan-
wezig) ( →Blz. 147)
Weergave voertuiginformatie
(→ Blz. 147)
Weergave instellingen
(→Blz. 149)
Weergave waarschuwings-
melding ( →Blz. 152)
Weergave rij-informatie
A
B
A
B
C
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 145 Friday, March 22, 2019 11:40 AM
