2019 TOYOTA PROACE VERSO Návod na použití (in Czech)

304
Proace verso_cs_Chap08_En-cas-de-panne_ed01-2019
Světlomety do mlhy
Ty p C, H11-55W
F Stiskněte zajišťovací jazýček a odpojte konektor.F Pootočte držák žárovky o čtvrt otáčky ve směru proti pohybu hodinových ručiček.F Vyjměte držák žárovky.F Vyměňte vadnou žárovku.Při zpětné montáži postupujte v obráceném pořadí úkonů.
Pro výměnu těchto žárovek můžete také zajet k autorizovanému dealerovi nebo opraváři společnosti Toyota nebo jinému odborníkovi, který má náležitou kvalifikaci a vybavení.
F Pod předním nárazníkem vyšroubujte šroub deflektoru A.F Vyjměte deflektor A.
Kontaktujte autorizovaného dealera nebo opraváře společnosti Toyota nebo jiného odborníka, který má náležitou kvalifikaci a vybavení pro výměnu tohoto typu LED svítilen a světel, směrovky.Sada pro výměnu LED je k dispozici u dealerů společnosti Toyota.
Denní svítilny / boční svítilny (xenonové světlomety).
Porucha na cestě

305
Proace verso_cs_Chap08_En-cas-de-panne_ed01-2019
Zadní světla (zadní křídlové
dveře s prosklenými
okénky)
Více informací o Výměně žárovek a zejména o typech žárovek naleznete v příslušné kapitole.
F Přidržujte světlo a stiskněte jazýček
nacházející se uvnitř, poté opatrně světlo vytáhněte.F Odpojte elektrický konektor.
Pro vozy s vnitřním obložením, zkontaktujte autorizovaného dealera nebo opraváře společnosti Toyota nebo jiného odborníka, který má náležitou kvalifikaci a vybavení, který práci provede.
1. Brzdová / koncová světla. Ty p B, P21/5W-21/5W2. Směrová světla. Ty p B, PY21W-21W (žlutá)3. Zpětné světlomety. Ty p B, P21W-21W4. Mlhové světlomety / obrysová světla. Ty p B, P21/4W-21/4W
F Zjistěte vadnou žárovku, poté otevřete zadní dveře.
F Roztáhněte lehce 3 jazýčky a vytáhněte držák žárovek.F Vyjměte vadnou žárovku tak, že jí lehce zatlačíte shora a pootočíte o čtvrt otáčky proti směru pohybu hodinových ručiček.F Vyměňte žárovku.Při zpětné montáži postupujte v opačném pořadí úkonů.
F Zevnitř vozu, pokud je jí Vaše vozidlo vybaveno, odmontujte větrací mřížku.F Z vnějšku vozu vyšroubujte dva připevňovací šrouby.
8
Porucha na cestě

306
Proace verso_cs_Chap08_En-cas-de-panne_ed01-2019
Osvětlení poznávací značky (zadní křídlové dveře s prosklenými okénky)
Ty p A, W5W-5W
F Sejměte plastovou krytku pomocí tenkého šroubováku.F Přes vstupní otvor a s pomocí šroubováku vytlačte světlo směrem ven.F Odpojte elektrický konektor.F Vytáhněte světlo.F Vyšroubujte držák žárovky pootočením o čtvrt otáčky ve směru proti pohybu hodinových ručiček.F Vyměňte vadnou žárovku.Při zpětné montáži zacvakněte světlo zatlačením.
Třetí brzdové světlo (zadní křídlové dveře s prosklenými okénky)
Ty p A, W5W-5W
Při zpětné montáži průhledný kryt zatlačením zaklapněte.
F Otevřete levé křídlo zadních dveří.F Zasuňte tenký šroubovák do jednoho z otvorů vnějšího průhledného krytu.F Zatlačte směrem ven pro jeho vycvaknutí.F Sundejte průhledný kryt.F Vyměňte vadnou žárovku.
Porucha na cestě

307
Proace verso_cs_Chap08_En-cas-de-panne_ed01-2019
Stropní světla
(přední a zadní)
Ty p A, W5W-5W
F Vycvakněte průhledný kryt vložením šroubováku do otvorů na obou stranách stropního světla.F Vytáhněte žárovku a vyměňte ji.F Zacvakněte průhledný kryt do jeho uložení a ujistěte se o jeho zajištění.
8
Porucha na cestě

308
Proace verso_cs_Chap08_En-cas-de-panne_ed01-2019
Zadní světla
(zadní výklopné dveře)
Více informací o Výměně žárovek a zejména o typech žárovek naleznete v příslušné kapitole.
F Přidržujte světlo a stiskněte jazýček nacházející se uvnitř, poté opatrně světlo
vytáhněte.F Odpojte elektrický konektor.
F Zjistěte vadnou žárovku, poté otevřete zadní výklopné dveře.
Pro vozy s vnitřním obložením, zkontaktujte autorizovaného dealera nebo opraváře společnosti Toyota nebo jiného odborníka, který má náležitou kvalifikaci a vybavení, který práci provede.
1. Koncová / obrysová světla. Ty p B, P21/5W-21/5W2. Směrová světla. Ty p B, PY21W-21W (žlutá)
3. Zpětné světlomety. Ty p B, P21W-21W4. Světla do mlhy / obrysová světla. Ty p B, P21W/4W-21/4W
F Zevnitř vozu, pokud je jím Vaše vozidlo vybaveno, demontujte kryt.
F Z vnější strany vozu stiskněte vnitřní jazýčky plastové lišty a vyklopte jí směrem ven, aby šla vytáhnout.F Vyšroubujte dva připevňovací šrouby.
F Roztáhněte lehce 3 jazýčky a vytáhněte držák žárovek.F Vyjměte vadnou žárovku tak, že jí lehce zatlačíte shora a pootočíte o čtvrt otáčky proti směru pohybu hodinových ručiček.F Vyměňte žárovku.
Při zpětné montáži postupujte v obráceném pořadí úkonů.
Porucha na cestě

309
Proace verso_cs_Chap08_En-cas-de-panne_ed01-2019

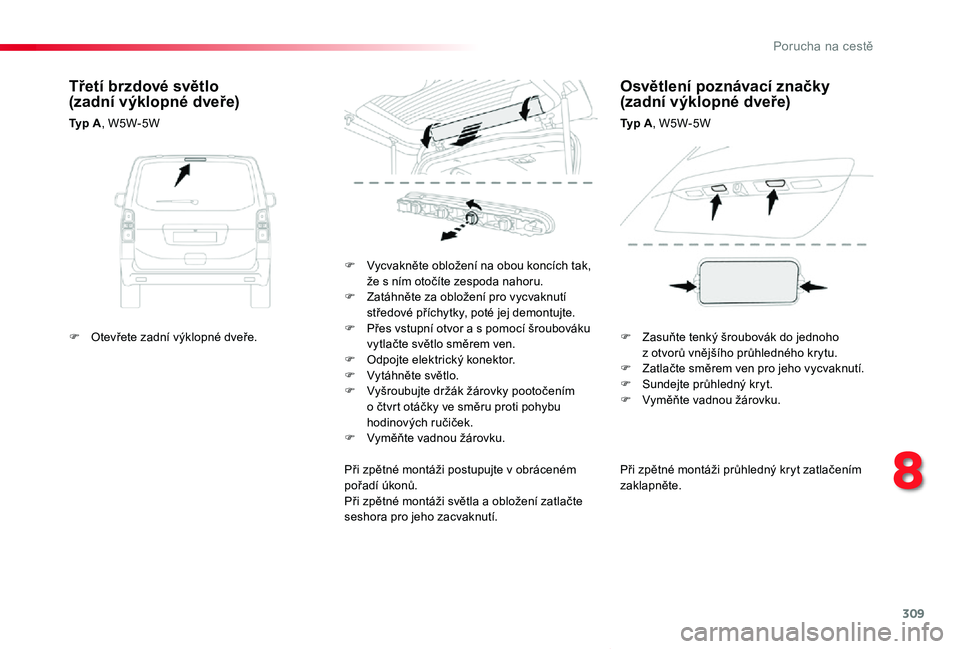

Při zpětné montáži průhledný kryt zatlačením zaklapněte.
F Vycvakněte obložení na obou koncích tak, že s ním otočíte zespoda nahoru.F Zatáhněte za obložení pro vycvaknutí středové příchytky, poté jej demontujte.F Přes vstupní otvor a s pomocí šroubováku vytlačte světlo směrem ven.F Odpojte elektrický konektor.F Vytáhněte světlo.F Vyšroubujte držák žárovky pootočením o čtvrt otáčky ve směru proti pohybu hodinových ručiček.F Vyměňte vadnou žárovku.
Při zpětné montáži postupujte v obráceném pořadí úkonů.Při zpětné montáži světla a obložení zatlačte seshora pro jeho zacvaknutí.
Třetí brzdové světlo (zadní výklopné dveře)
Ty p A, W5W-5W
Osvětlení poznávací značky (zadní výklopné dveře)
Ty p A, W5W-5W
F Otevřete zadní výklopné dveře.F Zasuňte tenký šroubovák do jednoho z otvorů vnějšího průhledného krytu.F Zatlačte směrem ven pro jeho vycvaknutí.F Sundejte průhledný kryt.F Vyměňte vadnou žárovku.
8
Porucha na cestě

310
Proace verso_cs_Chap08_En-cas-de-panne_ed01-2019
Stropní světla
(vpředu a vzadu)
Pro výměnu tohoto typu LED světla a světelného ukazatele směru, zkontaktujte autorizovaného dealera nebo opraváře společnosti Toyota nebo jiného odborníka, který má náležitou kvalifikaci a vybavení.Síť Toyota Vám nabídne sadu pro výměnu elektroluminiscenčních diod (LED).
Porucha na cestě

311
Proace verso_cs_Chap08_En-cas-de-panne_ed01-2019
F Vycvakněte kryt přitažením jeho levého a poté pravého horního rohu.F Kompletně kryt demontujte.
DobráŠpatná
Pinzeta
Přístup k nářadí
F Vyjměte pinzetu z jejího uložení.
Pinzeta pro vytahování pojistek se nachází za krytem pojistkové skříňky, na sloupku palubní d e s k y.
Před výměnou pojistky je nutno:F zjistit příčinu poruchy a odstranit ji,F vypnout všechny elektrické spotřebiče,F znehybnit vozidlo a vypnout zapalování,F určit vadnou pojistku pomocí přiřazovací tabulky a schémat uvedených na následujících stránkách.
Výměna pojistky
Při výměně pojistek je třeba:F Pro vytažení pojistky z uložení použít speciální pinzetu.F Vadnou pojistku nahradit vždy pojistkou se stejnou proudovou hodnotou (stejná bar va); použití jiné hodnoty pojistky může způsobit poruchu (riziko požáru).Pokud se pojistka znovu brzy po její výměně spálí, nechejte elektrický systém zkontrolovat u autorizovaného dealera nebo opraváře společnosti Toyota nebo jiného odborníka, který má náležitou kvalifikaci a vybavení.
Výměna pojistky, která není zmíněna v níže uvedené tabulce, může způsobit vážnou poruchu Vašeho vozidla. Kontaktujte autorizovaného dealera nebo opraváře společnosti Toyota nebo jiného odborníka, který má náležitou kvalifikaci a vybavení.
Výměna pojistky
